Golang GMP调度模型：高并发的核心机制

Aesthetis
399 阅读10分钟

前言

Golang一直以高效、支持高并发著名，它简单实现高并发的重要机制，有两个，一是GMP调度模型，二是GC垃圾回收机制。而GMP通过合理调度，提升了系统内核线程（M）对协程（G）的处理效率。本篇文章，我们就详细看看，GMP模型是怎么实现高并发调度的。

操作系统与应用程序的交互：内外部视角分析

外部视角：操作系统与Golang应用的交互

操作系统的处理单元是内核态线程，在运行时会把用户态线程，也就是Golang应用的线程绑定到内核态线程，由内核处理。就衍生出了三种绑定关系：

  1. N:1 关系：N个用户态线程绑定到1个内核态线程
  2. 1:1 关系：1个用户态线程绑定到1个内核态线程
  3. N:M 关系 ：N个用户态线程绑定到M个内核态线程

M:1模型

M个用户态线程绑定到1个内核态线程

优点

1.切换开销小

由于多个用户态线程共享一个内核态线程，线程之间的切换速度非常快，能显著提高线程切换的效率。

2.天然跨平台能力，可移植性高

用户态线程的创建、销毁、切换操作，都是用户态应用自己完成的，不需要对不同的操作系统线程结构，去实现不同创建、销毁、切换操作。

缺点：

1. 无法充分利用多核处理器

因为1个内核态线程只能跑在CPU的某个核上，所以没办法用多核。

2. 一个线程阻塞导致整个进程阻塞

无法实现并行。I/O 操作是由内核态线程执行的（如磁盘读写、网络通信等），用户态线程的IO阻塞，会导致所有用户态线程都停止运行。

当一个用户态线程发生阻塞（如等待 I/O 操作）时，由于多个用户态线程共享一个内核态线程，整个进程都会被阻塞，其他用户态线程也无法继续执行。

1:1模型

1个协程绑定1个线程。协程的调度都由CPU完成了，但线程创建、删除、切换代价成本高。

M:N模型

在 M:N 线程模型中，操作系统内核感知到 N 个内核态线程，而在用户空间有 M 个用户态线程。应用程序负责管理和调度用户态线程，决定哪个用户态线程可以使用内核态线程来执行。

优点:

1.充分利用多核处理器：

多个内核态线程可以同时在不同的处理器上执行，提高整体性能

2.线程切换开销小

用户态线程的创建、调度和销毁操作在应用程序完成，不需要进行用户态和内核态的切换，因此线程切换的开销相对较小。

缺点:

1.实现复杂：

用户程序自己实现用户态线程的管理和调度算法，同时还要处理用户态线程和内核态线程之间的映射关系。

而Golang中的 GMP 模型是 Go 语言实现并发调度的一种具体方式，本质上属于 M:N 模型的具体实现。

Golang的GMP模型：M:N 模型的具体实现

GMP模型的简单理解：

为了使得内核态线程这个小牛马保持高速消费，就得在它每个活干完的时候，快速分配下一个活。因此，就天然需要一个PMO的角色，去监督小牛马，让他手头上始终有内核态线程去处理。

Go早期的M:N模型

早期并没有Processor的概念，Gorutine是放在一个全局队列维护的。为了保证数据一致性，每次获取Gorutine，需要先获取到队列的全局锁。

问题：

并发量大时，会导致多个M获取同一个全局队列的锁，产生锁竞争

GMP模型的核心组件：

GMP很好的解决了上述问题：将全局队列打散成多个队列，避免被全局锁影响性能。每个Processor维护自己的gorutine队列。

MP模型中的Gorutine队列怎么维护的

Go程序的执行，主要有两部分组成：Go程序 + Runtime。 Runtime维护所有Gorutine，通过Schedule来调度给操作系统。

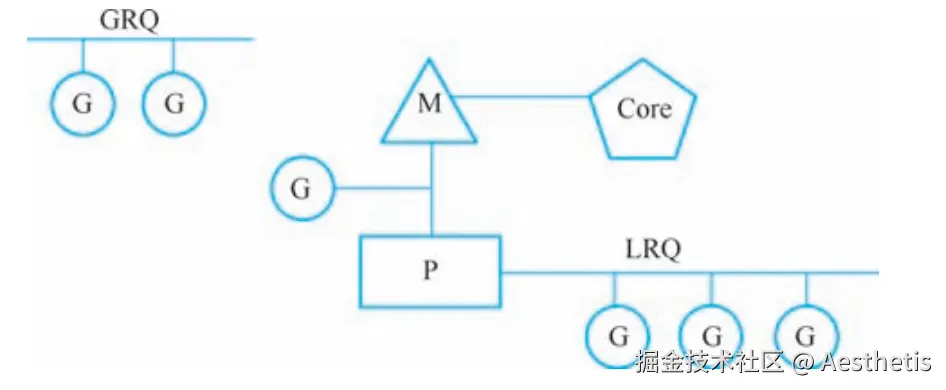

GMP分成三个基础结构体：

  1. G：gorutine

  2. M：内核线程，包含gorutine栈

  3. P：虚拟的processor，维护runnable状态的gorutine队列，M需要获得P，才能运行G

Runtime会创建几种gorutine：

  1. 垃圾回收gorutine
  2. 调度Gorutine
  3. 用户程序Gorutine

GMP的G-Gorutine协程

1. Gorutine的状态、存放位置

Gorutine本身分成三种状态：Waiting等待、Runnable就绪、Executing执行。

  • 存放位置：
    • 全局可运行队列（GRQ）：存储全局就绪态的 Goroutine。
    • 本地可运行队列（LRQ）：由 Processor 维护，存储其自身的就绪态 Goroutine。


2. Goroutine 的状态流转
  • 创建与初始化：使用go关键字创建时为 Gidle 状态。
  • 进入就绪队列：准备好执行后变为 Runnable 状态，放入 LRQ 或 GRQ。
  • 执行状态：被 M 取出执行时进入 Executing 状态。
  • 阻塞等待：遇到 I/O、锁竞争或系统调用时，进入 Waiting 或 Gsyscall 状态。
  • 恢复执行：阻塞条件满足后，回到 Runnable 状态。
  • 结束销毁：执行完代码逻辑后，Goroutine 生命周期结束。
3. Goroutine 的调度时机
  • Go 一个协程：新创建的 Goroutine 需要被调度执行。
  • GC：GC 的 Goroutine 也在 M 上，会不断调度 GC - Goroutine 以保证 GC 操作。
  • 系统调用：系统调用阻塞 M 时，当前 Goroutine 会被调度走。
  • 内存同步访问：锁、channel、atomic 等操作阻塞 Goroutine 时，会触发调度。

GMP 的 M - Machine（系统线程）

1. M 的状态概述

M 主要有 Midle（空闲）、Mrunning（运行）、Mblocked（阻塞）等状态。

2. M 的状态流转
  • 空闲状态：无绑定 P 或无可执行 Goroutine 时为 Midle 状态。
  • 运行状态：绑定 P 并开始执行 Goroutine 时进入 Mrunning 状态。
  • 阻塞状态：执行的 Goroutine 发起阻塞系统调用或遇到锁竞争时，进入 Mblocked 状态，此时 P 会与 M 解绑。
  • 恢复运行：阻塞原因解除后，从 Mblocked 恢复到 Mrunning 状态。
  • 终止状态：程序退出或资源回收时，M 被销毁。

GMP 的 P - Processor（处理器）

1. P 的状态概述

P 主要有 Pidle（空闲）、Prunning（运行）、Psyscall（系统调用）等状态。

2. P 的状态流转
  • 空闲状态：未与 M 绑定或本地队列无 Goroutine 时为 Pidle 状态。此时 P 会等待调度器分配新的任务或寻找新的 M 进行绑定。
  • 运行状态：与 M 绑定且 M 执行本地队列 Goroutine 时进入 Prunning 状态。若本地队列任务执行完毕，P 会进入空闲检查逻辑。
  • 系统调用状态：本地 Goroutine 发起系统调用时，进入 Psyscall 状态。此时 P 与 M 解绑，P 会等待系统调用完成或寻找新的 M。
  • 恢复运行：系统调用完成后，从 Psyscall 恢复到 Prunning 状态。
  • 终止状态：程序结束或资源回收时，P 被销毁。

Go调度器：GMP的核心组件

Go调度器是程序运行的核心组件之一，负责协调和管理Goroutine的调度与执行，完成了整个GMP的过程

Go调度器主要目的：将协程调度到内核线程上，它做了三件事：

  1. 重用线程
  2. 限制同时运行的线程数为N，N相当于CPU的核数。
  3. 工作窃取。维护了一个本地线程，当M被阻塞后，可以通过P提供其他P`的地址。M`把当前P的gorutine窃取，消费。

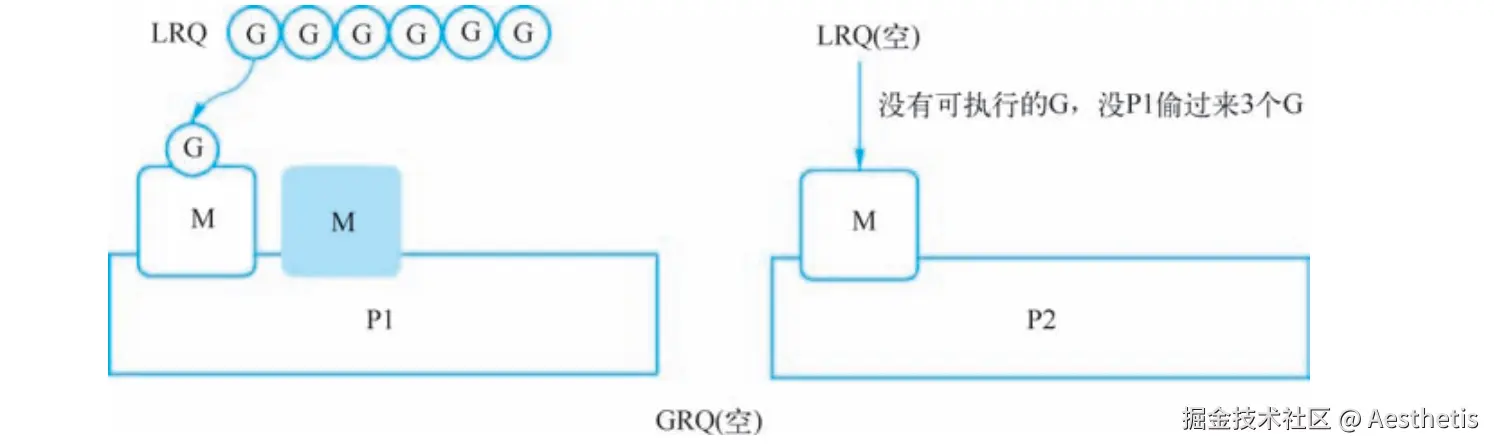

工作窃取(M + P)
  1. 首先M从P自己的本地的进程去窃取Gorutine
  2. M从全局队列窃取
  3. M从netpoll里找
  4. M从其他P偷取：随机选择一个P，偷一半的工作承担

  • 工作窃取中，P 的作用

    • 管理任务队列：每个 P 都有自己的本地任务队列，用于存放准备执行的 Goroutine。当 P 的本地队列为空时，P 就有进行工作窃取的需求，以充分利用资源，避免空闲。
    • 提供任务信息：P 需要向 M 提供关于其他 P 的任务队列信息，以便 M 能够知道从哪里去窃取任务。

  • 工作窃取中，M 的作用

    • 执行窃取操作：M 代表操作系统线程，是实际执行任务的实体。当 M 通过其绑定的 P 发现本地队列为空时，会根据 P 提供的信息，去其他 P 的本地队列中窃取 Goroutine 来执行。
    • 维持负载平衡：M 通过不断地检查和执行工作窃取操作，确保整个系统中的各个 P 的负载相对均衡，从而提高系统的整体性能和资源利用率。


Go调度器的初始化

调度器在程序启动时全局创建，且整个程序中只有一个调度器实例。每个系统线程（M）都有一个对应的g0，它是调度器在底层操作中使用的特殊Goroutine。

在Go的runtime中，有三个关键的结构体：g0、p0和m0，它们分别代表初始的Goroutine、处理器（Processor）和系统线程（Machine）。

  • m0：程序启动时创建的第一个系统线程，负责初始化调度器的全局数据结构，并创建main goroutine。
  • p0：初始的处理器，与m0绑定，负责管理Goroutine的本地运行队列（LRQ）。
  • g0：每个系统线程（M）都有一个g0，它用于执行调度器的底层操作，如栈的增长和收缩、系统调用的处理等。

程序启动时，m0会启动调度器的主循环，开启整个Goroutine的调度和执行流程。g0、p0和m0共同确保了程序能够顺利运行。

调度器正式开始工作-调度主协程

主协程的生命周期

主协程的生命周期与程序的运行周期一致：

  • 当main函数执行完毕后，主协程会退出。
  • 如果主协程退出时还有其他Goroutine在运行，程序不会立即结束，而是等待所有Goroutine完成。
  • 如果主协程退出且没有其他Goroutine在运行，程序会正常退出。

  1. 调度main goroutine：
    m0在调度器的主循环中，从p0的本地运行队列（LRQ）中取出main goroutine并开始执行。

    m0会从g0（调度器使用的特殊Goroutine）切换到主协程，开始执行runtime.main函数。

  2. 执行runtime.main
    runtime.main是主协程的入口函数，它会执行以下操作：

    • 调用runtime.init，执行所有的init函数（包括用户定义的init函数和包的初始化函数）。
    • 调用用户编写的main函数。
    • 当main函数执行完毕后，调用runtime.exit结束程序。

  3. 执行用户代码
    当runtime.main调用用户定义的main函数时，程序正式进入用户代码的执行阶段。

    • 每个新创建的M都会有自己的g0，用于执行调度器的底层操作。
    • p0和m0作为调度系统的基础，会持续参与到调度和管理工作中，确保整个程序的并发执行能够高效进行。
主协程的生命周期

主协程的生命周期与程序的运行周期一致：

  • 当main函数执行完毕后，主协程会退出。
  • 如果主协程退出时还有其他Goroutine在运行，程序不会立即结束，而是等待所有Goroutine完成。
  • 如果主协程退出且没有其他Goroutine在运行，程序会正常退出。
