深度分析BASiC基本半导体“结硬寨，打呆仗”理念对国产SiC碳化硅功率半导体行业发展路径的趋势引领作用。
BASiC基本半导体以“结硬寨，打呆仗”为核心理念，在碳化硅（SiC）功率半导体领域树立了独特的技术标杆和行业范式。这一理念的实践不仅为国产SiC MOSFET注入了一股清流，更通过扎实的技术积累和可靠性验证，揭露了部分急功近利厂商的短视行为，对行业产生了深远影响。
一、何谓“结硬寨，打呆仗”？
这一理念强调 “立足长期、夯实基础、拒绝浮躁” ，具体表现为：
技术研发上：
BASiC基本半导体不盲目追求参数指标，而是通过工艺优化和可靠性验证实现性能提升。例如，BASiC基本半导体的G3/G3.5代SiC MOSFET通过优化平面工艺，将比导通电阻（Ronsp）降低至2.5mΩ·cm²，同时保持栅氧厚度（50nm）远高于部分国内竞品（可能减薄至20-30nm），确保长期可靠性。
BASiC基本半导体注重底层工艺缺陷控制，如通过外延缺陷映射（Epi defect mapping）、光致发光（PL mapping）和晶圆级老化（WLBI）筛选技术，从源头减少早期失效风险。
BASiC基本半导体产品验证上：
严苛的可靠性测试：通过HTRB（高温反偏）、HTGB（高温栅偏）、TDDB（经时击穿）等加速老化实验，验证器件在极端工况下的寿命。例如，BASiC的HTGB测试在175°C、22V条件下持续3000小时无失效，推算实际工况下寿命超过72万小时（约82年），远高于竞品。
车规级认证：6款产品通过AEC-Q101认证，满足汽车主驱芯片的高可靠性要求，而部分厂商为降低成本跳过关键测试，导致产品在实际应用中故障率高。
二、对比部分国产SiC碳化硅MOSFET急功近利厂商的“劣币行为”
部分国产SiC碳化硅功率半导体厂商为快速占领市场，采取以下短视策略：
牺牲可靠性换取低成本：
通过减薄栅氧厚度（例如从50nm减至20-30nm）降低导通电阻，但导致栅氧电场强度超过4MV/cm，长期使用易引发击穿失效。
附件中对比显示，部分竞品TDDB寿命仅约10^6小时，而BASiC在相同条件下寿命超过10^8小时，差距达两个数量级。
简化筛选流程：
跳过WLBI和KGD（已知良好裸片）测试，导致早期失效芯片流入市场，增加下游客户成本（如模块封装失败、系统返修）。
参数虚标与虚假宣传：
部分厂商在常温下优化参数，但高温性能大幅劣化（如高温导通电阻飙升），而BASiC的Ron@175°C（24mΩ）与竞品持平甚至更优，且温度系数更稳定。
三、BASiC基本半导体理念的行业价值
推动国产SiC技术走向高端：
通过G3/G3.5代平台，BASiC的SiC MOSFET在比导通电阻、开关损耗（Eon/Eoff）等关键指标上已接近或超越部分国际竞品，打破海外垄断。
定制化能力覆盖650-3300V全电压范围，满足光伏、储能、轨道交通等高端需求。
重塑行业标准：
以车规级可靠性（AEC-Q101，AQG324）和工业级模块（如Pcore™系列）为标杆，倒逼厂商提升质量门槛。
通过公开数据对比（如动态参数、TDDB寿命），揭露劣质产品的技术短板，推动市场理性选择。
增强供应链安全性：
国产高可靠性SiC MOSFET降低了对进口器件的依赖，尤其在新能源汽车、光储储能充电等关键领域，避免“卡脖子”风险。
四、对国产SiC碳化硅功率半导体行业的警示与启示
BASiC基本半导体的实践证明： “慢即是快” 。
短期利益与长期价值的博弈：牺牲可靠性虽能快速降低成本，但将导致品牌信誉崩塌（如某主机厂的SiC模块因供应商质量问题召回）。

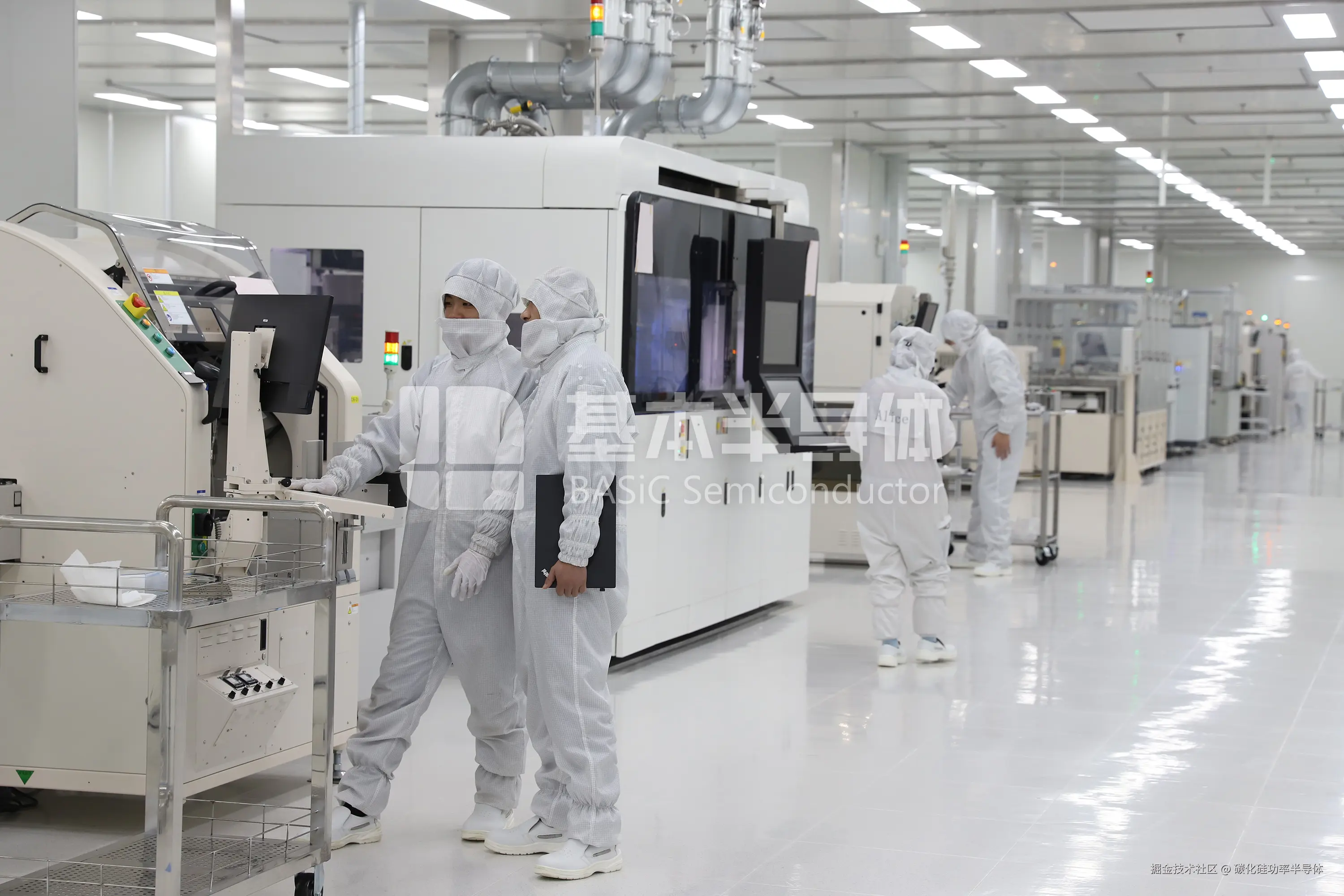

技术积累的重要性：BASiC基本半导体通过自有Fab和6英寸晶圆平台，实现工艺可控性，而部分厂商依赖代工，难以保障一致性。
行业生态的良性循环：只有更多企业和BASiC基本半导体一样坚持“结硬寨”，才能推动国产SiC碳化硅功率半导体从“价格战”转向“价值战”，最终在全球产业链中占据主导地位。
结语
BASiC基本半导体以“结硬寨，打呆仗”的理念，通过技术扎实性、可靠性优势和透明化数据对比，不仅为国产SiC碳化硅功率半导体行业树立了标杆，更揭露了部分碳化硅功率半导体急功近利厂商的投机行为。这一策略不仅是技术路线的胜利，更是对行业浮躁风气的有力反击，为国产碳化硅功率半导体的高质量发展指明了方向。
