如何用 Three.js 做3D地图并超越 Echarts这里是选用 three.js 来开发 3D 地图，给出了较为详

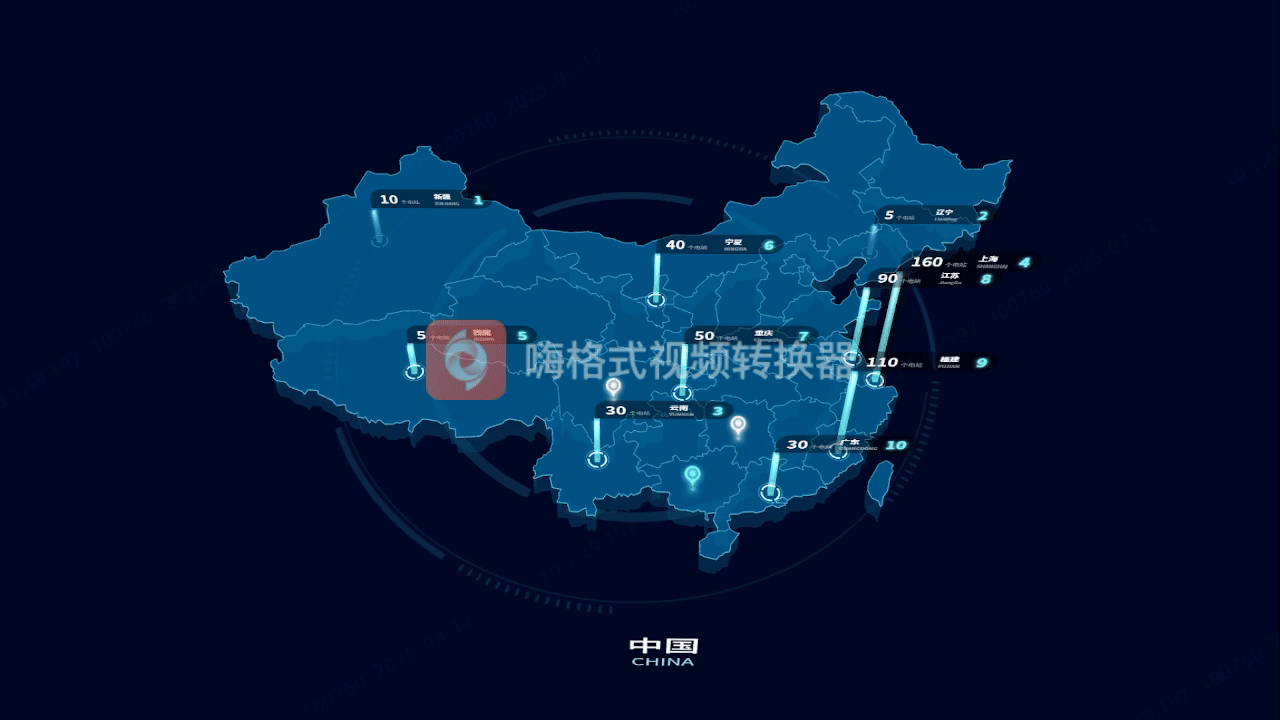

总体预览

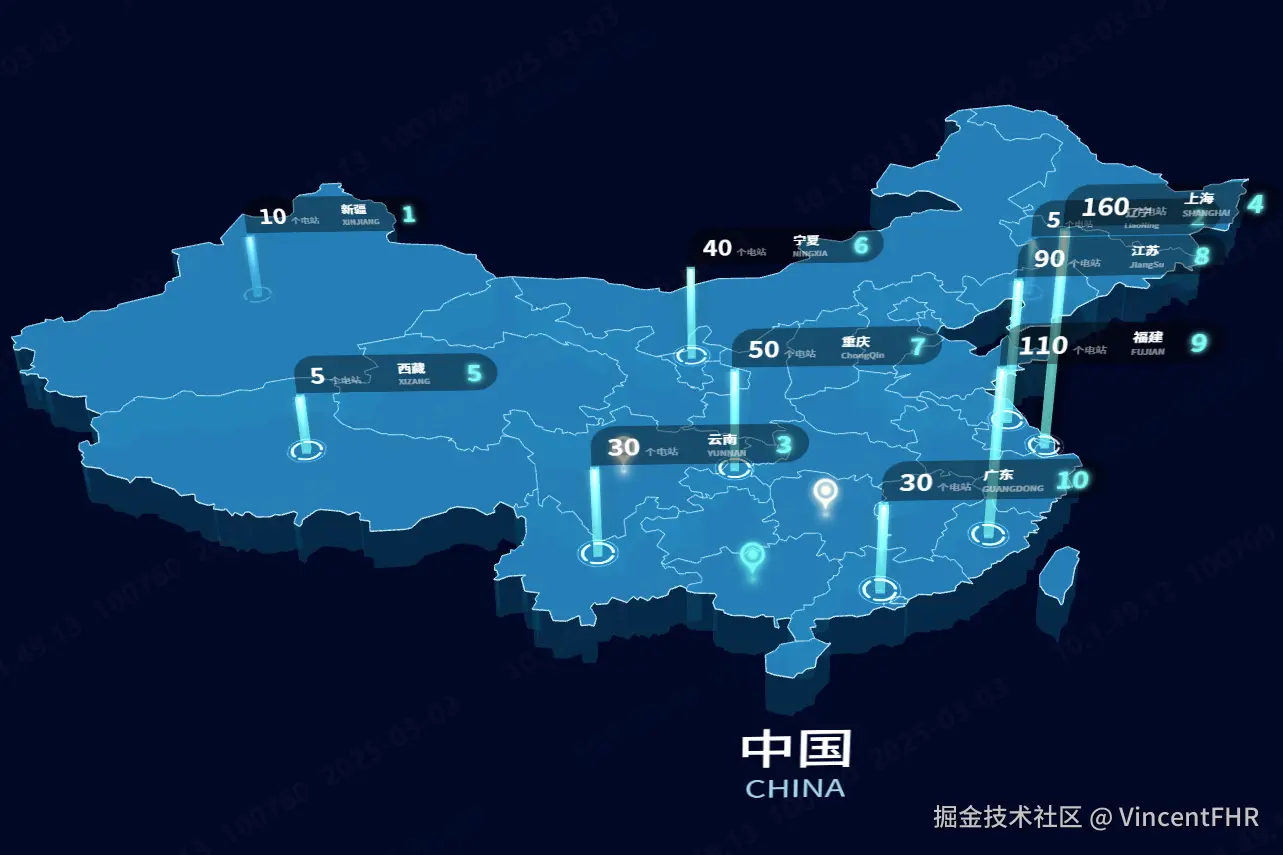

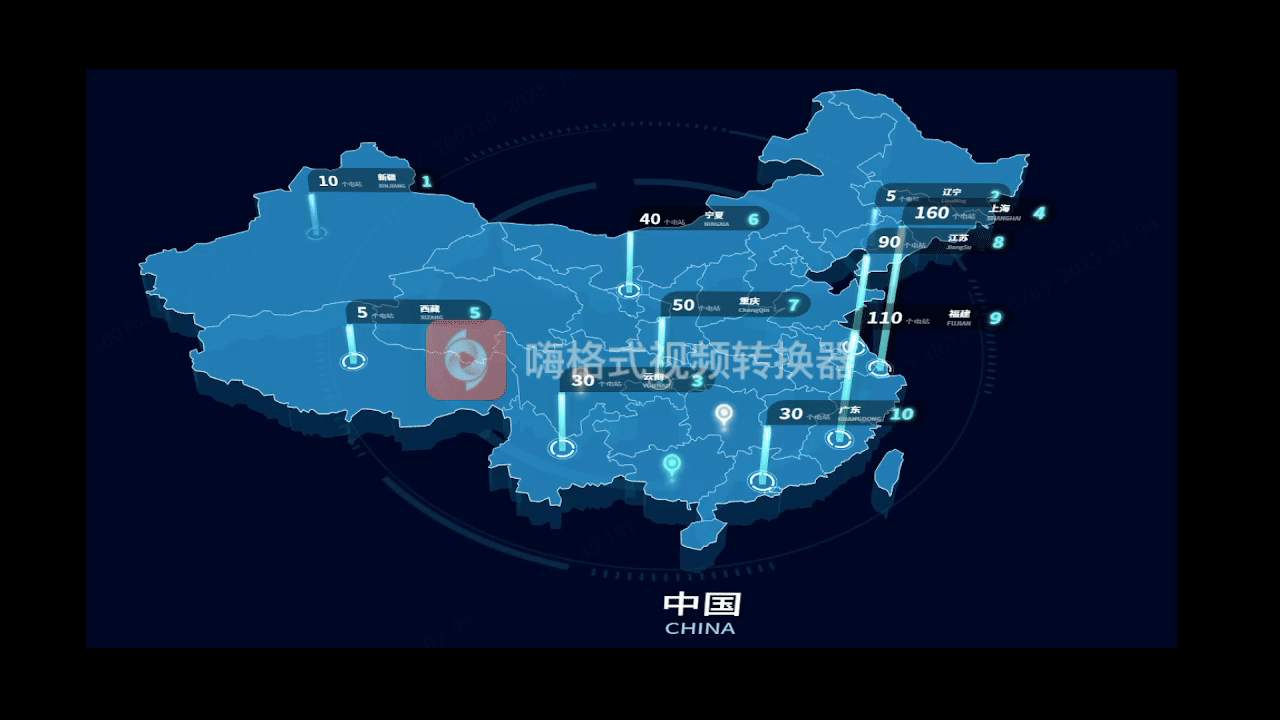

类似echarts的tooltip、动画效果、下钻功能

功能点

基本的地理轮廓
交互实现
柱状图
柱体底部光圈
icon 精灵标注
html 3D 标注

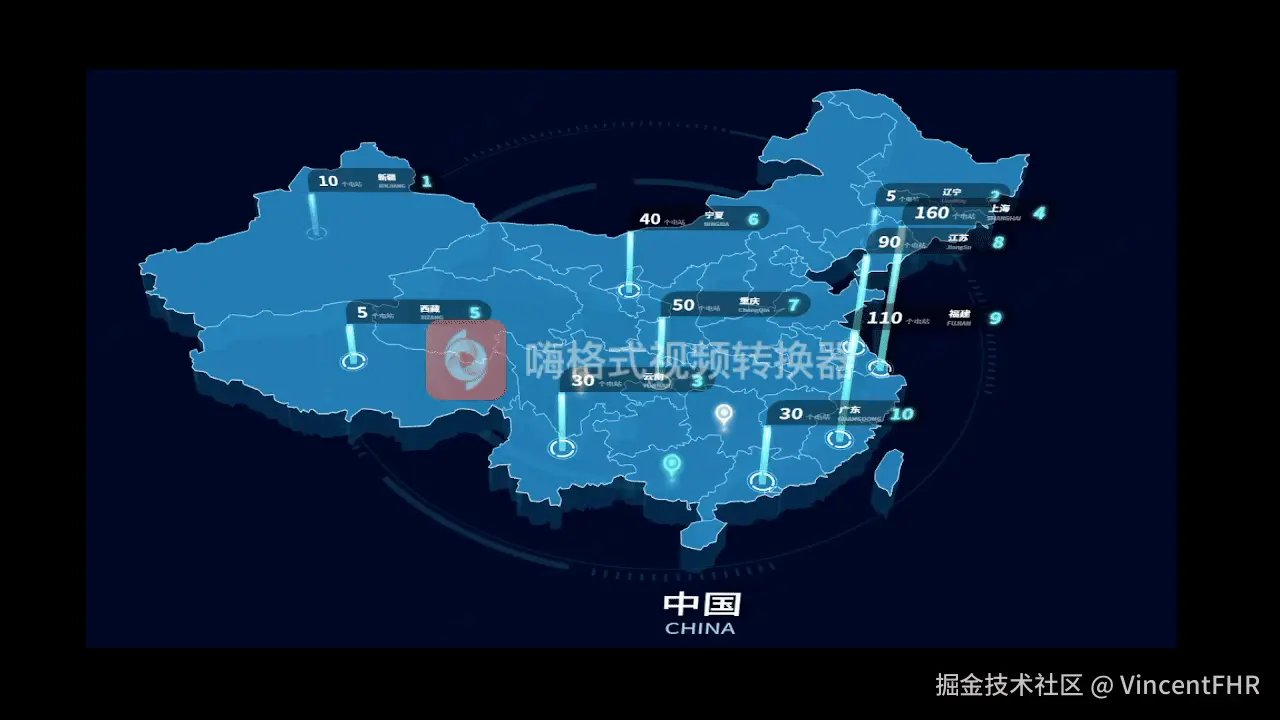

动画特效

一、基本的地理轮廓

思路与步骤

根据 three.js 的框架，搭建 3D 场景
获取 geojson 数据，处理 geojson 数据
创建合适的物体，加入到 3D 场景中

1、搭建 3d 场景

创建 three.js 四大天王

场景 scene —— 创建 3D 世界
相机 camera —— 模仿人眼看世界的位置、角度
渲染器 renderer —— 将相机看到的世界渲染在 web 平面画布上
控制器 orbitControls —— 控制相机位置，实现页面放大缩小、拖拽等功能

典型的代码如下

initScenes() {
    //第1步，Scene，初始化场景
    this.scene = new THREE.Scene();

    //第2步，Camera，初始化照相机，并摆好照相机的位置，之所以z轴变成-250，就是最先看到中国
    this.camera = new THREE.PerspectiveCamera(30, window.innerWidth / window.innerHeight, 1, 10000);
    this.camera.position.set(-450, 180, -600);

    //第3步，设置好渲染器
    this.renderer = new THREE.WebGLRenderer({
      //透明，设置整个canvas是否透明，true的话，会显示大背景颜色，false的话，会覆盖大背景颜色
      alpha: true,
      //抗锯齿，true的话，放大缩小后，线条更加圆润
      antialias: true,
    });
    //设置屏幕像素比
    this.renderer.setPixelRatio(window.devicePixelRatio);
    this.renderer.setSize(window.innerWidth, window.innerHeight);
    this.dom.appendChild(this.renderer.domElement);

    //第4步，设置css3d渲染器
    this.css3DRenderer = new CSS3DRenderer();
    this.css3DRenderer.setSize(window.innerWidth, window.innerHeight);
    this.css3DRenderer.domElement.style.position = 'absolute';
    this.css3DRenderer.domElement.style.top = '0';
    this.css3DRenderer.domElement.style.zIndex = '100';
    document.body.appendChild(this.css3DRenderer.domElement);
  }

注：上面渲染器用到了2种，一种是比较常规的 WebGLRenderer ，另外一种是 css3D 渲染器 CSS3DRenderer，CSS3DRenderer 主要是将自定义样式的 div 转化为 3D 世界中的平面，有别于 Three 精灵的概念，可以正反两面都可以看见，更加像 3D 世界里的物品，后面会介绍到。

2、获取 geojson 数据

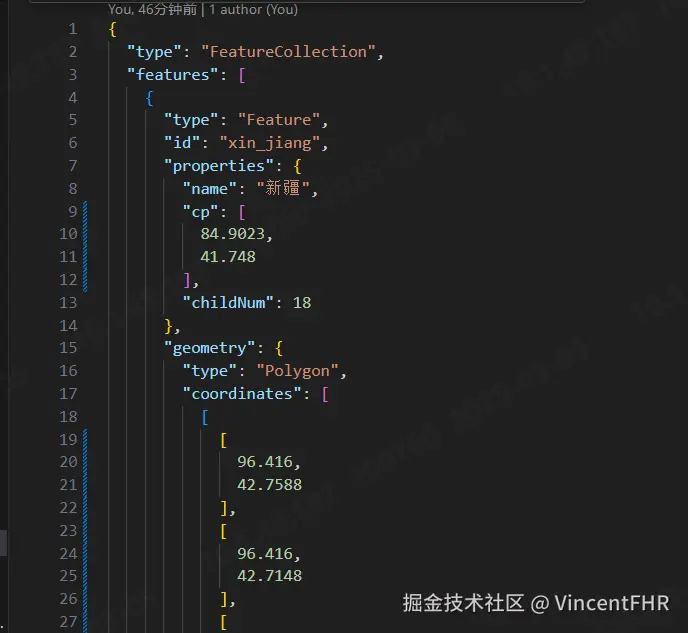

做地理可视化项目，免不了要 geojson 数据，这些数据，有的可以直接在网上找,例如中国地图的 geojson 数据，格式如下：

以中国 geojson 为例，features 其实就是各个省或者直辖市的地理信息，每个省或者直辖市的边界线数据存放在 coordinates 这个列表里面，而 coordinates 又包括了各个边界线围起来的圈圈，每个圈圈都是由一系列的经纬度的点构成，每个点就是一个数组，这个数组包含 2个元素，一个代表经度，一个代表维度，所以获取到 geojson 数据之后，就要将这些边界线围起来的圈圈处理一下。

3、根据 geojson 数据，往 3D 世界添加物品

思路

地理边界线通过 Line 这种形式加入到 3D 世界中
地理板块通过 ExtrudeGeometry 这种形式，将边界线围成的平面撑开一定的厚度，成为 3D 的物品，并加入到 3D 世界中

准备工作

需要了解如何将经纬度数据，转为3维空间的坐标数据
这里会涉及到一个概念 —— 墨卡托投影转
投影的相关理论，可以参考知乎这篇文章

https://zhuanlan.zhihu.com/p/326955505

实际操作中，不需要自己去写一个算法来实现这个坐标转换，只需要借助 d3 这个库实现就可以，典型代码如下：

const fun = d3.geoMercator().center([104.0, 37.5]).translate([0, 0]);
const [x, y] = this.projection(points[i]);

上面这2行代码，就可以将经纬度坐标 points[i] （格式如 [112.11, 30.45]）转化成空间坐标 (x, -y, z)，z 这个分量，可以自己随便给个固定的值，一般代表地图的 “厚度” 。

利用 shape 、ExtrudeGeometry 创建省份轮廓、省份板块。

首先省份的轮廓是一条曲线，曲线是由点构成的，点是一个数组 [m, n] ，其中 m 和 n 代表经纬度。根据上面的分析，利用投影算法，就可以将经纬度点 (m, n) 转化为三维空间的点 (x, y, z) 。 three.Shape 可以将众多的点连起来，形成一个平面（这些点的 z 都是一样的，所以都是在同一个平面上），还可以将这些点保存在一个数组 vertices 中。

（1）shape 将轮廓点连起来

for (let i = 0; i < oneCircle.length; i++) {
  const length = oneCircle[i].length;
  const [x, y] = this.projection(oneCircle[i]);
  if (i === 0) {
    shape.moveTo(x, -y);
  }
  shape.lineTo(x, -y);
  vertices.push(x, -y, this.mapStyle.deep);
}

（2）用 Line 对象生成省份的轮廓线条

const lineGeometry = new BufferGeometry();
lineGeometry.setAttribute("position", new BufferAttribute(new Float32Array(vertices), 3));
const lineMaterial = new LineBasicMaterial({
    color: new Color(this.mapStyle.lineColor),
});
const line = new Line(lineGeometry, lineMaterial);

（3）生成省份板块

综上所述，three.Shape 可以将众多的点连起来，形成一个平面，但是这个平面没有厚度，可以给它挤压一定的厚度，形成 3D 的省份板块，这个板块的正面和侧面的颜色可以不同，方法就是用不同颜色的材质来区分。

const extrudeSettings = {
  depth: 10,
  bevelEnabled: false,
};
const geometry = new ExtrudeGeometry(
  shape,
  extrudeSettings
);
const material = new MeshBasicMaterial({
  color: new Color(this.mapStyle.planeColor),
  transparent: true,
  opacity: 0.8,
});
material.needsUpdate = true;
const sideMaterial = new MeshBasicMaterial({
  color: new Color(this.mapStyle.sideColor),
  transparent: true,
  opacity: 0.5,
});
sideMaterial.needsUpdate = true;
const mesh = new Mesh(geometry, [material, sideMaterial]);

二、交互实现

需求

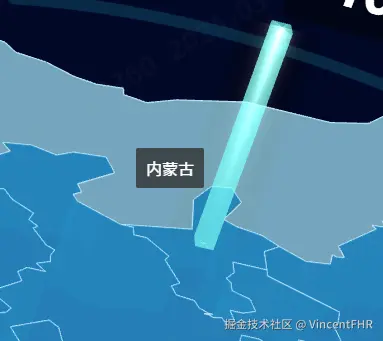

用户将光标移动到某个省上面，希望这个省颜色高亮一下
某个省 hover 状态下，希望出现类似 echarts 那样的 tooltip
点击某个省的时候，做出一些响应事件

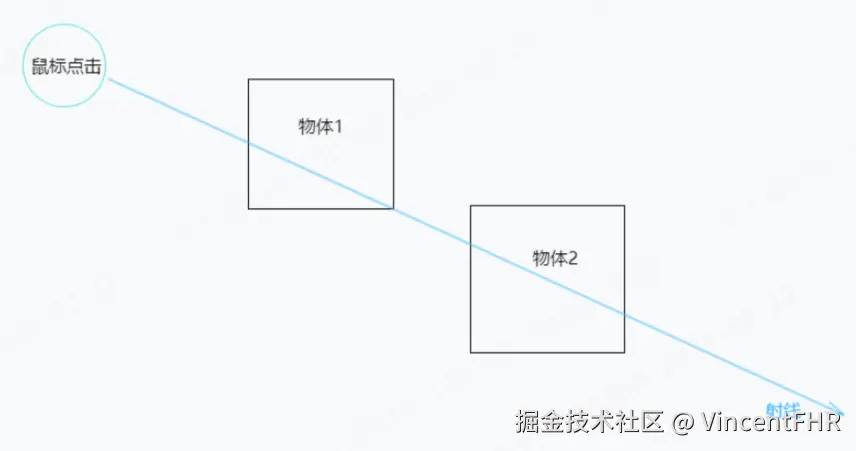

这时候，就需要用到射线追踪、射线拾取。three.js 这个框架中，实现点击事件，hover 事件，只能通过射线(Ray) 与射线拾取(Raycaster) 。

1、创建射线

//创建映射用,用于保存映射结果的顶点
let raycaster = new THREE.Raycaster();
let mouse = new THREE.Vector2();

2、监听页面的点击事件

//创建射线对象
let raycaster = new THREE.Raycaster();
//创建映射用,用于保存映射结果的顶点
let mouse = new THREE.Vector2();
renderer.domElement.addEventListener('click',e =>{
  //获取鼠标点击的位置
  let x = e.clientX;
  let y = e.clientY;
  //我们最终点击的位置,要用映射的方式传给射线,射线根据计算的比例，计算出实际发射射线的方向
  mouse.x = ( e.clientX / window.innerWidth ) * 2 - 1;
  mouse.y = - ( e.clientY / window.innerHeight ) * 2 + 1;
})

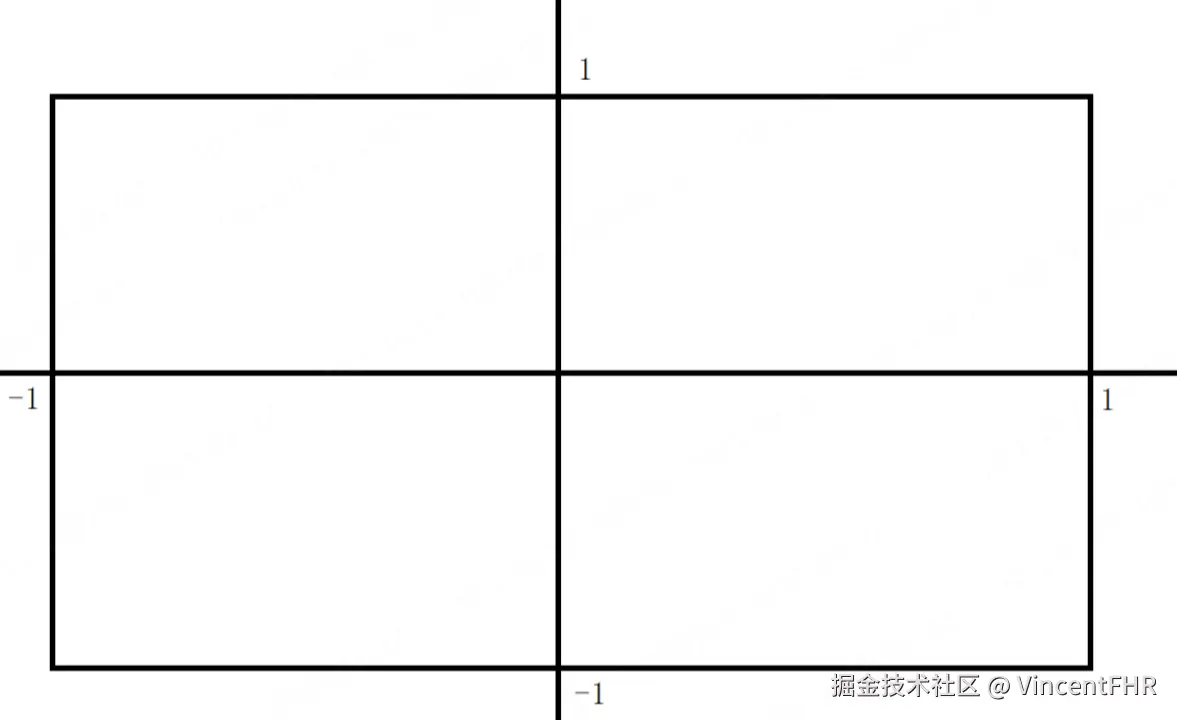

我们点击的位置，一般不是三维空间中的实际位置，所以需要将点击位置转化为 -1 至 1 的坐标中，再通过照相机往这个方向发射一条射线，看击中那些物体，再响应相关的事件。

3、创建射线，并拾取物体

//创建射线对象
let raycaster = new THREE.Raycaster();
//创建映射用,用于保存映射结果的顶点
let mouse = new THREE.Vector2();
renderer.domElement.addEventListener('click', e => {
  //获取鼠标点击的位置
  let x = e.clientX;
  let y = e.clientY;
  mouse.x = (x / window.innerWidth ) \* 2 - 1;
  mouse.y = - ( y / window.innerHeight ) \* 2 + 1;
  //使用当前相机和映射点修改当前射线属性
  raycaster.setFromCamera(mouse,camera);
  //计算物体和射线的交点
  let intersects = raycaster.intersectObjects( scene.children );
  console.log(intersects);
})

以上代码中，射线拾取到的物体会放在集合 intersects 中，实际上射线击中物体后，可能还是再击中其它物体，如果想要减少遍历的个数，可以在 intersectObjects 这个方法中，传递待需要响应点击事件的物体。

//创建一个待点击的物品集合
this.clickMesh = [];
//将需要响应点击事件的物体，加入以上集合中
this.clickMesh.push(mesh1);
//遍历拾取的物体，做响应
const intersects = this.raycaster.intersectObjects(this.clickMesh);
if(intersects && intersects.length > 0){
  const firstObj = intersects[0];
  const message = firstObj.object.userData;
  this.option.callback(message);
}

如果物体很多，不好区分，那么可以在物体中添加一些自定义的属性，如 id、name 等，如下：

//将这个精灵存放起来
sprite.userData['event_type'] = 'sprite';
sprite.userData['event_name'] = e.name;
this.clickMesh.push(sprite);

4、hover 提示框

hover 交互与上面的 click 交互类似，但是 hover 需要监听页面的 mousemove 事件，并记录下这个位置，然后再 requestAnimationFrame 方法中，发射一条射线，看 hover 的位置击中了哪些物体，典型的交互包括：

(1) hover 改变省份的颜色

这时候只需要将材质的颜色改变一下就可以了，见代码：

this.currentHoverMesh.object.material[0].color.set(this.mapStyle.planeColor);

(2) hover 加上 tooltip

首先在 html 页面上加上 tooltip 的 div，并隐藏起来

<div id="tooltip"></div>
#tooltip {
  position: absolute;
  z-index: 1000;
  background: rgba(50, 50, 50, 0.8);
  color: #ffffff;
  padding: 8px 10px;
  border-radius: 2px;
  visibility: hidden;
  cursor: pointer;
}

监听页面的 mousemove 事件，及时改变 tooltip 的位置

this.tooltip = document.getElementById('tooltip');
//鼠标移动记录位置，注意这个如果换成renderer，反而无法触发相关的事件，想一下这里面的原因
this.css3DRenderer.domElement.addEventListener('mousemove', e => {
  const x = e.clientX / window.innerWidth * 2 - 1;
  const y = -1 * (e.clientY / window.innerHeight) * 2 + 1;
  this.mouse.x = x;
  this.mouse.y = y;
  //更改div位置
  this.tooltip.style.left = e.clientX + 20 + 'px'
  this.tooltip.style.top = e.clientY + 5 + 'px'
})

最后，在请求帧动画 requestanimationframe 中进行射线拾取，如果 hover 的位置命中某个可以出现提示框的物体，就将这个 tooltip 显示出来，tooltip 里面展示的信息，来自 userData 这个属性，userData 允许 3D 物体创建时，给这个物体添加一些自定义的属性，方便后续响应相关的事件，代码如下：

const meshInfo = this.currentHoverMesh.object.userData['properties'];
this.tooltip.innerHTML = `
    <div>${meshInfo.name}<div>
    <div>${meshInfo.value} 万元<div>
`;
this.tooltip.style.visibility = 'visible';

注意：以上的 click 事件还是存在一定的问题，因为页面支持拖拽、放大缩小，这时候，拖拽的事件，也很可能被当成 click 事件来处理，实际上应该通过 mousedown、mouseup、mousemove 加上时间间隔，来区分拖拽事件、点击事件。

三、柱状图

3D 地图最大的特色，就是可以标注柱体，并通过柱体高度，直观做对比。

这里柱体用长方体模型就可以了，然后在材质里面，设置颜色，为了让柱体有渐变的光泽，可以在柱体内部加几个发光的平面，发光的平面，其实也就是用贴图来实现。

贴图如下：

1、创建柱体

//光柱长方体的材质
const material = new MeshBasicMaterial({
  color: 0x77fbf5,
  transparent: true,
  opacity: 0.7,
  depthTest: false,
  fog: false,
});
//创建光柱立方体（这时候，光柱被XOY平面平分成2部分）
const box = new BoxGeometry(1, 1, barHeight);
//让光柱的底部贴近XOY平面（往Z轴位移半截柱体的距离）
box.translate(0, 0, barHeight / 2);
//创建3D物体，并添加自定义属性properties，方便在hover的时候用到
const areaBar = new Mesh(box, material);

2、柱体加上自定义属性，并设置位置

areaBar.name = 'province_bar';
areaBar.userData['properties'] = {
  name: item.province,
  value: item.count
};
areaBar.position.set(x, y, z);

3、柱体内部加上几个发光平面

//柱体内部加上光平面
const lights = this.createBarLights(barHeight, 0xfffef4);
areaBar.add(...lights);
this.group.add(areaBar);
this.hoverMeshs.push(areaBar);

//柱体内部，加上几个平面
createBarLights(height: number, color: number) {
    const geometry = new PlaneGeometry(4, height);
    geometry.translate(0, height / 2, 0);
    const material = new MeshBasicMaterial({
      color: color,
      map: this.mapStyle.huiguangTexture,
      transparent: true,
      opacity: 0.4,
      depthWrite: false,
      side: DoubleSide,
      blending: AdditiveBlending,
    });
    const mesh = new Mesh(geometry, material);
    mesh.renderOrder = 10;
    mesh.rotateX(Math.PI / 2);
    const mesh2 = mesh.clone();
    const mesh3 = mesh.clone();
    mesh2.rotateY((Math.PI / 180) * 60);
    mesh3.rotateY((Math.PI / 180) * 120);
    return [mesh, mesh2, mesh3];
}

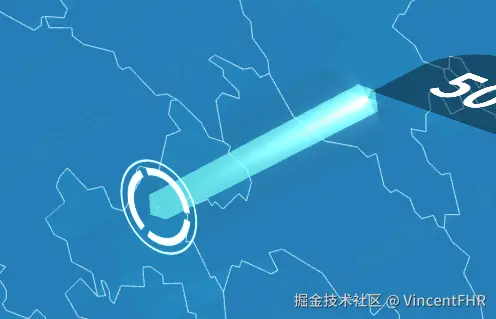

最后的效果

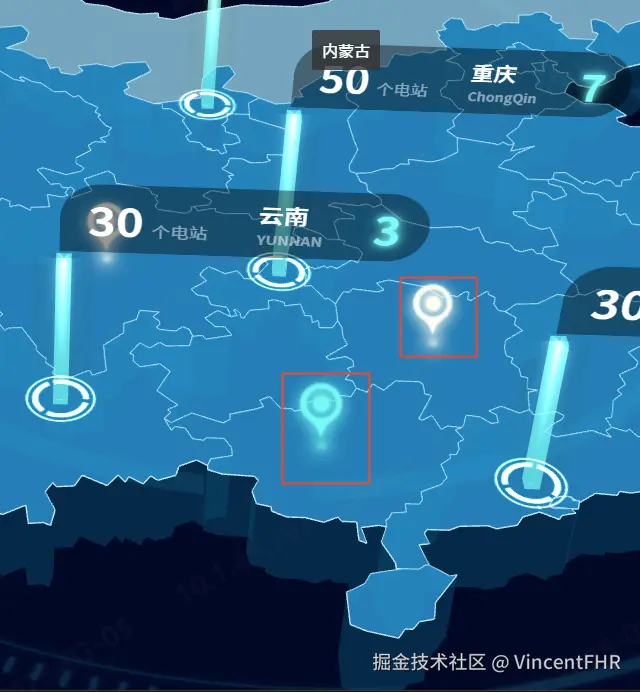

四、柱体底部光圈

这里光圈用到了 2个贴图

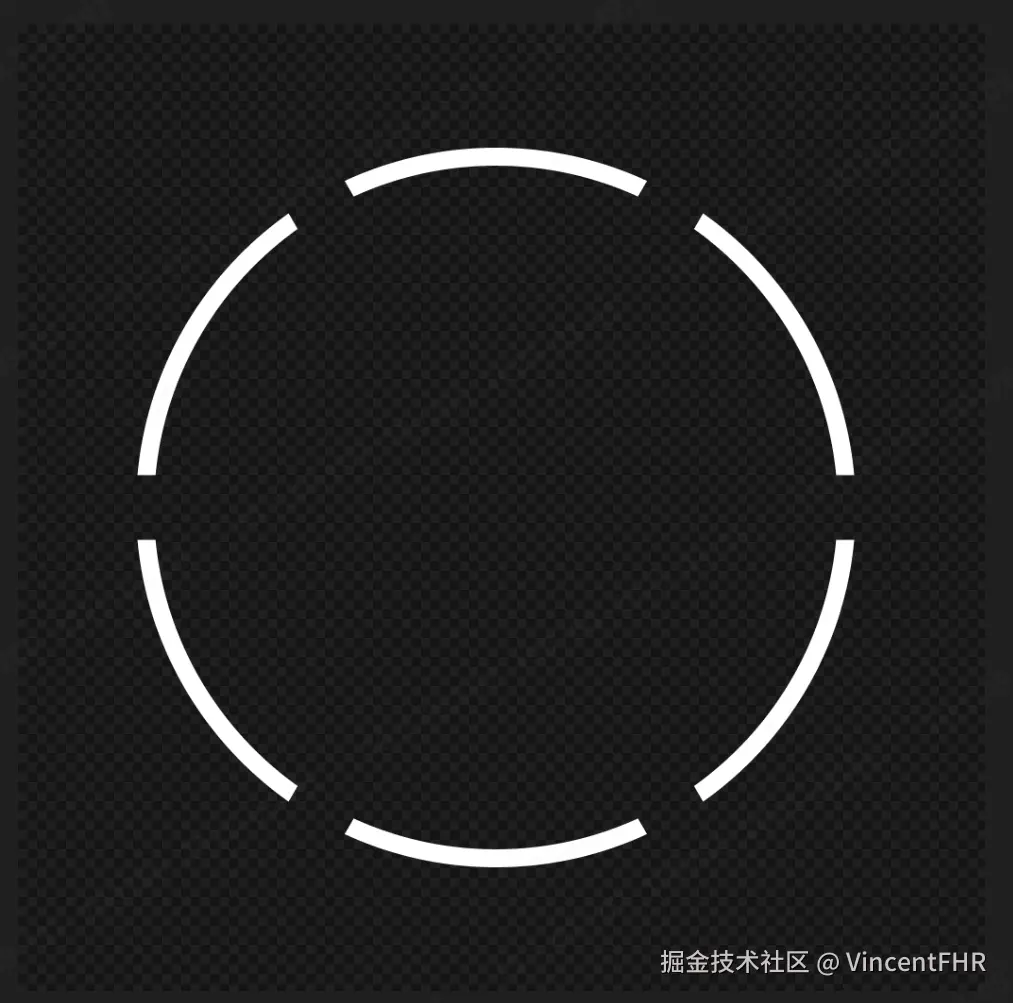

贴图1：

贴图2：

第一步：创建外圈

const position = new Vector3(x, y, z);
const guangquan1 = this.mapStyle.guangquan01;
const geometry = new PlaneGeometry(5, 5);
const material1 = new MeshBasicMaterial({
  color: 0xffffff,
  map: guangquan1,
  alphaMap: guangquan1,
  opacity: 1,
  transparent: true,
  depthTest: false,
  fog: false,
  blending: AdditiveBlending,
  side: DoubleSide
});
const mesh1 = new Mesh(geometry, material1);
mesh1.position.copy(position);

注意：由于贴图是黑白配色，所以用到法向量贴图 alphaMap，注意 map 和

alphaMap 这两个属性在设置材质上的差别。

第二步：创建内圈

const position = new Vector3(x, y, z);
const guangquan2 = this.mapStyle.guangquan02;
const geometry = new PlaneGeometry(5, 5);
const material2 = new MeshBasicMaterial({
  color: 0xffffff,
  //map: guangquan2,
  alphaMap: guangquan2,
  opacity: 1,
  transparent: true,
  depthTest: false,
  fog: false,
  blending: AdditiveBlending,
  side: DoubleSide
});
const mesh2 = new Mesh(geometry, material2);
mesh2.position.copy(position);

第三步：将这两个圈组合起来，加入3D世界中

const quanGroup = new Group();
quanGroup.add(mesh1, mesh2);
this.group.add(quanGroup);

第四步：将需要转动的圈，保存起来

private barCircles: Object3D[];
this.barCircles = [];
this.barCircles.push(mesh1);

后续会加上动画特效。

五、icon 精灵标注

精灵

精灵是 three.js 中一个比较重要的概念，就是在 3D 世界中，无论用户怎么拖拽、翻转，精灵物体始终是面朝着用户，用来做简单的文本标注、icon标注是最合适的，同样，如果需要在地图上做 icon 标注，可以用精灵物体。

获取精灵贴图

const texture = this.mapStyle.pointTexture

创建精灵

const material = new SpriteMaterial({
    map: texture,
    color: colors[index % colors.length],
    fog: false,
    transparent: true,
    depthTest: false,
})
const sprite = new Sprite(material);

设置精灵位置

const size = 8;
const [x, y] = this.projection(p.center);
sprite.scale.set(size, size, size);
sprite.position.set(x, -y, this.mapStyle.deep + size / 3);

加入动画集合（非必选）

private animatedPoints: Object3D[];
this.animatedPoints = [];
this.animatedPoints.push(sprite);

最后的效果

六、html 3D 标注

场景：在3D世界中，普通的文本标注、icon标注可能满足不了复杂的需求，如果能将平面 div+css 渲染的效果也加入到 3D 世界中，那么3D世界将更加丰富，当然这是可以实现的，这里需要用到 CSS3DObject 。

创建 CSS3DObject 并加入 3D 世界

createWall(){
  const content = `
      <div class="country-cn">中国</div>
      <div class="country-en">CHINA</div>
    `;
  const tag = document.createElement("div");
  tag.innerHTML = content;
  tag.className = 'country-label';
  tag.style.position = "absolute";
  const label = new CSS3DObject(tag);
  label.scale.set(0.1, 0.1, 0.1);
  label.rotation.x = Math.PI / 2;
  label.position.set(15, -68, 2);
  this.group.add(label);
}

CSS 设置 CSS3DObject 的样式

<style>
  .country-label {
    border-radius: 30px 30px 30px 0px;
  }
  .country-label .country-cn {
    color: #fff;
    font-size: 60px;
    font-weight: 500;
    text-align: center;
  }
  .country-en{
    color: #a6d4ee;
    font-size: 35px;
    text-align: center;
    position: relative;
    top: -10px
  }
</style>

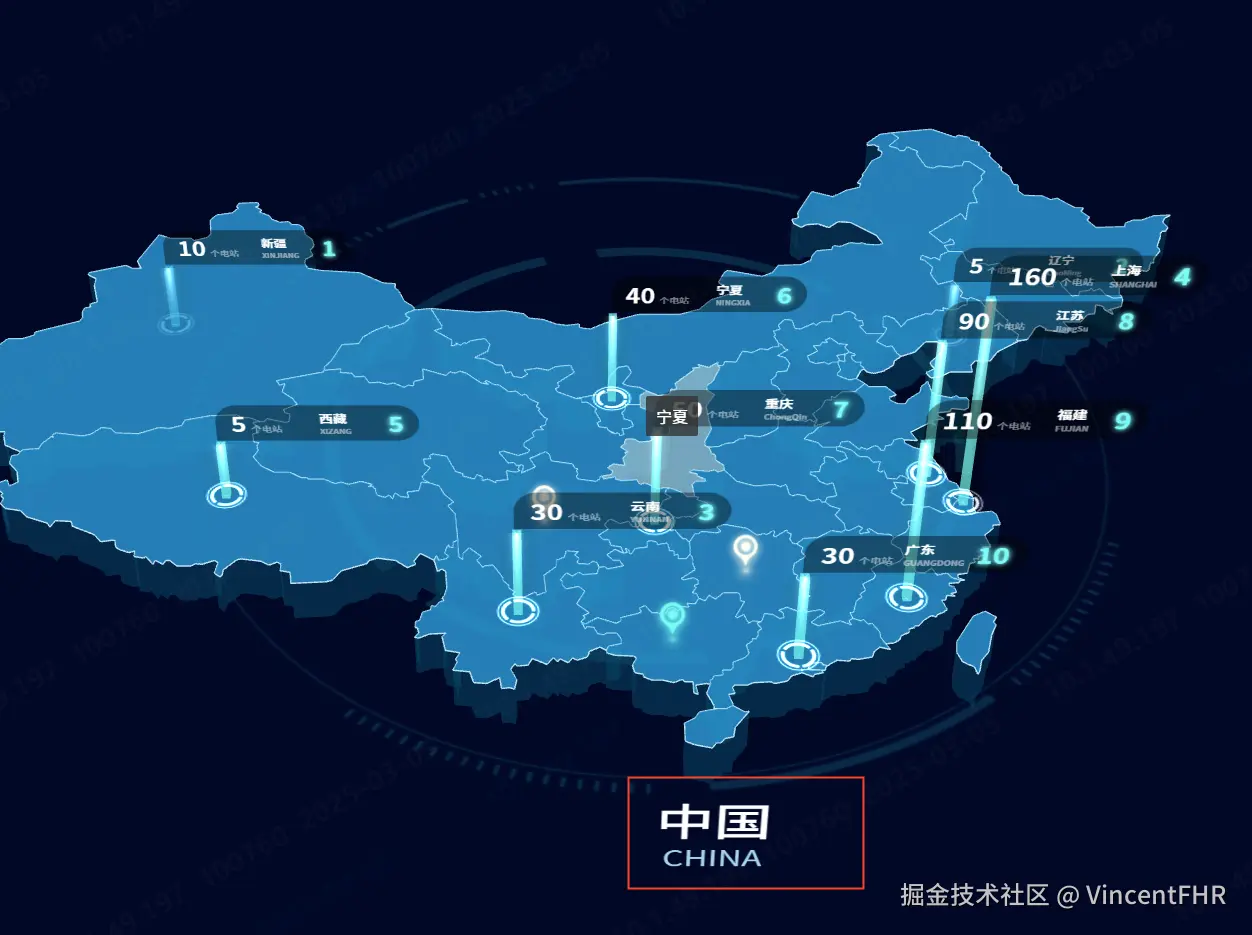

效果展示

同样，可以在柱体旁边添加牌匾，也是由 CSS3DObject 来实现的，可以见上图效果。

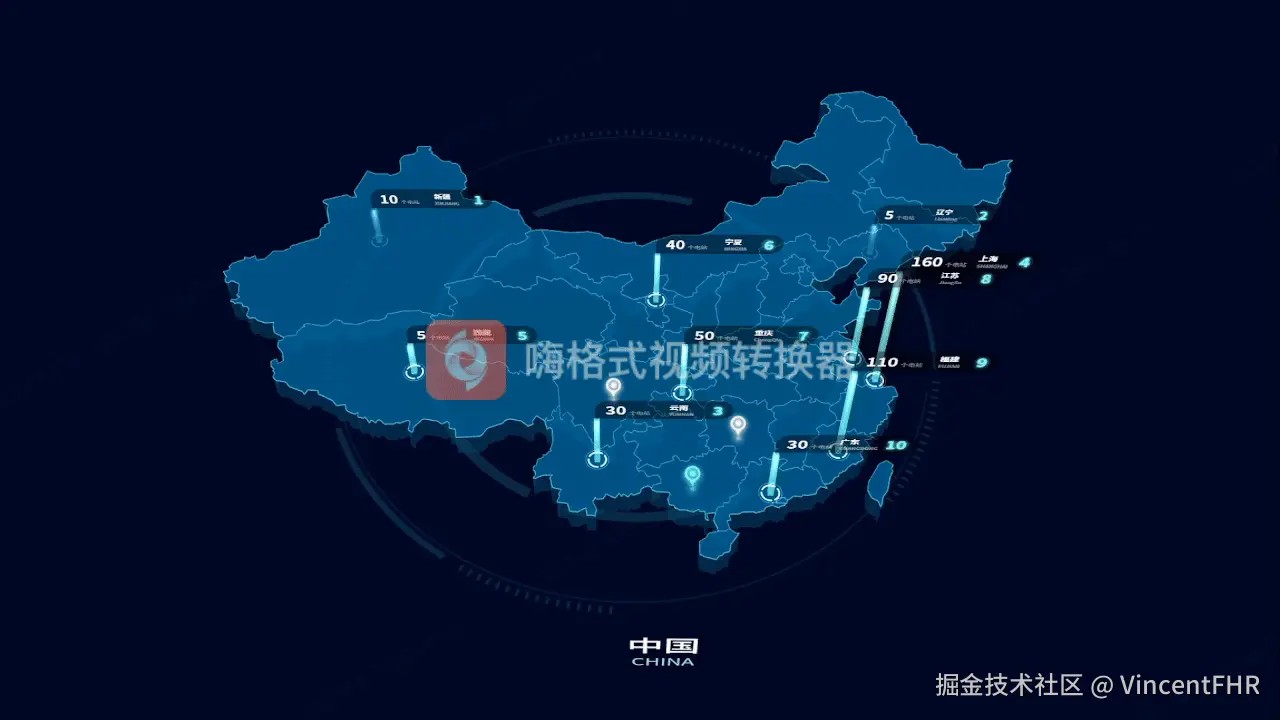

七、动画特效

底部光圈

光圈的贴图如下

创建光圈，用平面几何体 PlaneGeometry 加贴图材质即可，代码如下

createCirclePlane(){
    //创建第一个大圆环
    const radius1 = 130;
    const plane1 = new PlaneGeometry(radius1, radius1);
    const material1 = new MeshBasicMaterial({
      map: this.mapStyle.rotationBorder1,
      color: 0x2aa8ac,
      transparent: true,
      opacity: 0.2,
      side: DoubleSide,
      depthWrite: false,
      blending: AdditiveBlending,
    })

    const mesh1 = new Mesh(plane1, material1);
    mesh1.translateZ(-1);
    mesh1.translateX(10);
    this.group.add(mesh1);
    this.bigCirclePlane = mesh1;

    //创建第二个大圆环
    const radiu2 = 110;
    const plane2 = new PlaneGeometry(radiu2, radiu2);
    const material2 = new MeshBasicMaterial({
      map: this.mapStyle.rotationBorder2,
      color: 0x2aa8ac,
      transparent: true,
      opacity: 0.2,
      side: DoubleSide,
      depthWrite: false,
      blending: AdditiveBlending,
    })

    const mesh2 = new Mesh(plane2, material2);
    mesh2.translateZ(-1);
    mesh2.translateX(10);
    this.group.add(mesh2);
    this.smallCirclePlane = mesh2;
}

让光圈转动起来，也很简单，就是在 requestanimationframe 中，往 z 轴旋转的角度不断地递增

if(this.bigCirclePlane){
  this.bigCirclePlane.rotation.z += 0.01;
}
if(this.smallCirclePlane){
  this.smallCirclePlane.rotation.z -= 0.008;
}

光柱底部旋转

同样，在 requestanimationframe 中，往 Z轴旋转

if(this.barCircles && this.barCircles.length > 0){
  this.barCircles.forEach(circle => {
    circle.rotation.z += 0.08;
  })
}

icon标注上下跳动

上下来回跳动，符合周期性特征，这里用高中数学三角函数来处理就可以了，简单方便

if(this.animatedPoints && this.animatedPoints.length > 0){
  this.animatedPoints.forEach(mesh => {
    if(!mesh.userData['height']){
      mesh.userData['height'] = 0;
    }
    const height = mesh.userData['height'] + Math.sin(this.tickNumber * 0.1);
    mesh.userData['height'] = height;
    mesh.position.setZ(height * 0.2 + this.mapStyle.deep);
  })
}

如何用 Three.js 做3D地图并超越 Echarts

总体预览

功能点

一、基本的地理轮廓

思路与步骤

1、搭建 3d 场景

2、获取 geojson 数据

3、根据 geojson 数据，往 3D 世界添加物品

思路

准备工作

（1）shape 将轮廓点连起来

（2）用 Line 对象生成省份的轮廓线条

（3）生成省份板块

二、交互实现

需求

1、创建射线

2、监听页面的点击事件

3、创建射线，并拾取物体

4、hover 提示框

(1) hover 改变省份的颜色

(2) hover 加上 tooltip

三、柱状图

1、创建柱体

2、柱体加上自定义属性，并设置位置

3、柱体内部加上几个发光平面

最后的效果

四、柱体底部光圈

第一步： 创建外圈

第二步：创建内圈

第三步：将这两个圈组合起来，加入3D世界中

第四步：将需要转动的圈，保存起来

五、icon 精灵标注

精灵

获取精灵贴图

创建精灵

设置精灵位置

加入动画集合（非必选）

最后的效果

六、html 3D 标注

创建 CSS3DObject 并加入 3D 世界

CSS 设置 CSS3DObject 的样式

效果展示

七、动画特效

底部光圈

光柱底部旋转

icon标注上下跳动

第一步：创建外圈
