Echarts 动态加载折线图数据

人模狗样的人儿
1,334 阅读6分钟

动态加载

基本定义

向图表中添加数据，完成数据更新 是可视化方案中关键一环。

向 Echarts 图表（本文特指 折线图）中，动态追加或更新数据，也正是本文主要阐述的 动态加载数据 能力。

本文重点介绍如何设计动态加载策略，通过 队列（先入先出） 的方式，实现 暴力吞入、定期吐出 式数据更新！

在开始之前，我们不妨脑暴一下 实现难点，以便您在阅读下文过程中，有的放矢，拿捏脉路：

  1. 动态加载数据时，如何兼顾 Echarts 性能
  2. 高频 or 低频 setOption 数据
  3. 如何设计可复用的 动态加载方案
  4. 在数据加载过程中，如何 更新图表配置

主要特点

本文封装的动态加载策略，将具备以下特点：

  1. 队列结构，数据先入先出
  2. 暴力吞入，定期清空吐出
  3. 定时吐出，等待超时销毁
  4. 非法输入，控制不入队列
  5. 数据更新，也能更新配置

触发时机

  1. 业务接口响应数据时，动态更新图表数据
  2. 组件或页面销毁之前，销毁动态加载实例
  3. 清空图表时（若有），销毁动态加载实例

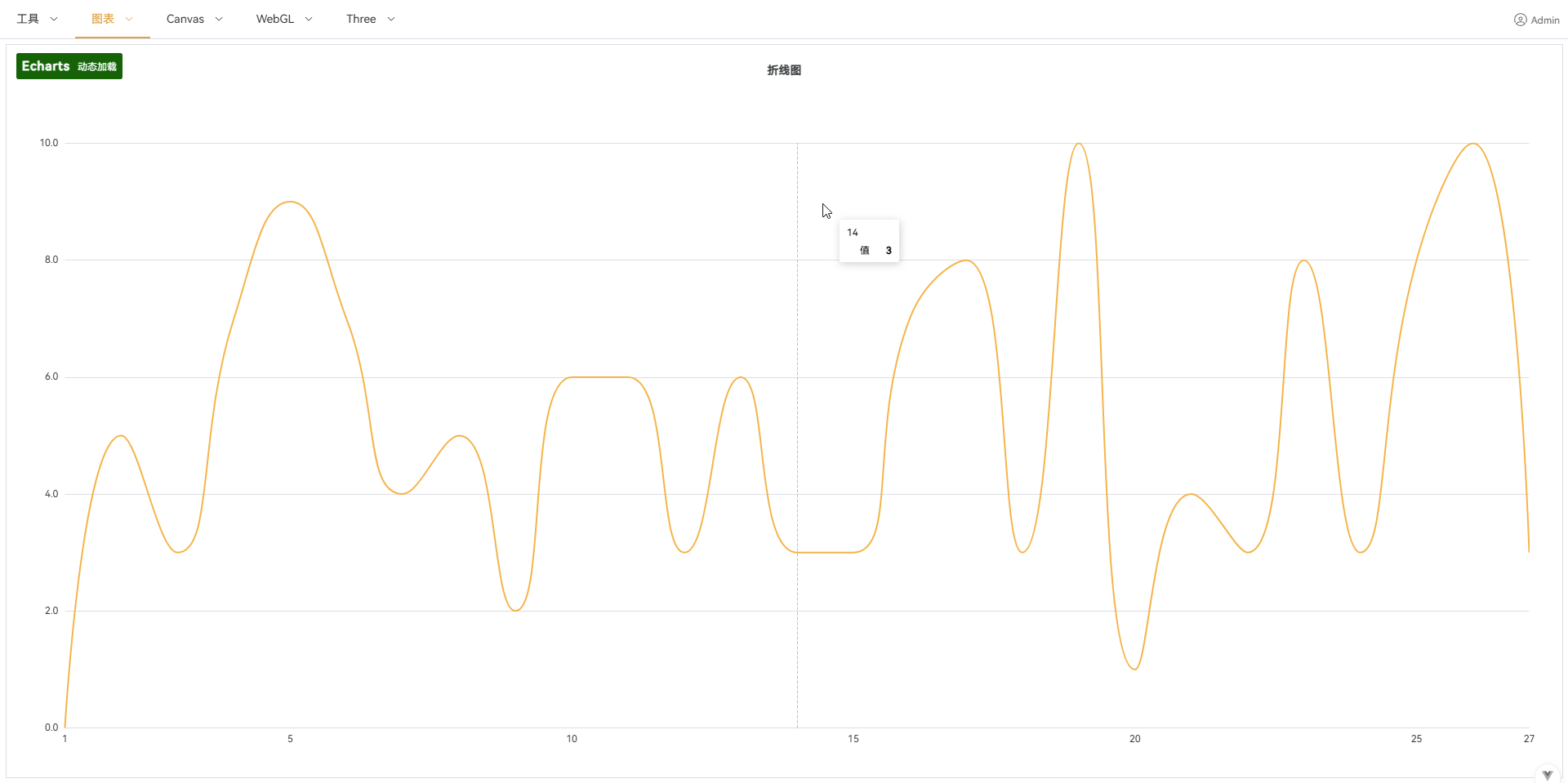

效果演示

👉👉👉 在线演示 👈👈👈

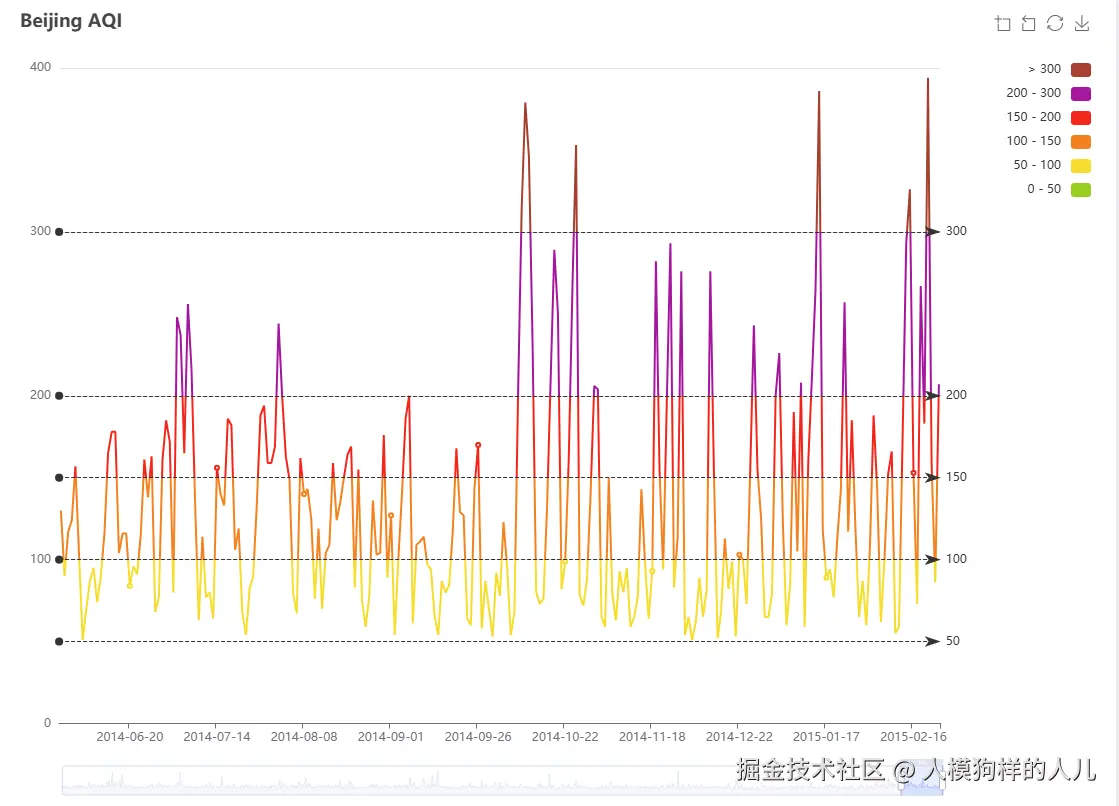

认识折线

特殊优势

正如 Echarts 官网所描述的：↓↓↓

折线图是用 折线 将各个数据点 标志 连接起来的图表，用于展现数据的变化趋势。


我们选用 折线图，作为动态加载数据的目标对象，主要因其具备以下优势：

  1. 它是业务场景中最常见的图表类型
  2. 它能最直观表现动态数据更新趋势
  3. 它的属性配置简单，上手成本极低

setOption

setOption 是 Echarts 更新图表配置（包括图表数据）的一个且万能的 API

在本文前面，我们脑暴了一个难点：

高频 or 低频 setOption 数据 ？？？

我们已经知道，每次 setOption，Echarts 内部将做以下事情：

  1. 合并前后参数及数据
  2. 刷新图表
  3. 适当监听和触发事件
  4. 若开启动画，对比数据前后差异，再通过合适动画表现数据变化

完成这些事情，将消耗资源，牺牲性能。

那么，高频还是低频的问题，就有了最直接的答案：

尽可能降低 setOption 的频率

需要注意的是，如果仅仅是更新加载数据，就折线图而言，

是不是 appendData 的方式更佳 ？ -- 是的！

然鹅，本文就很贱兮兮，是既要还要的那种尿性~

既要更新数据，还要更配置。选择 setOption 就要 优于 appendData 了。

加载策略

设计思路

  1. 通用工具： 数据吞吐的队列工具类（先入先出）
// 队列工具类：先入先出 @/shared/queue.js
export default class Queue {
  constructor() {
    this.items = []
  }

  // 向队列添加一个元素
  enqueue(item) {
    this.items.push(item) // 队列尾部添加元素
  }

  // 从队列中移除一个元素
  dequeue() {
    return this.items.shift() // 队列头部移除元素
  }

  // 返回队列中第一个元素
  front() {
    return this.items[0]
  }

  // 返回队列中的最后一个元素
  tail() {
    return this.items[this.items.length - 1]
  }

  // 队列是否为空
  isEmpty() {
    return this.size() === 0
  }

  // 队列长度
  size() {
    return this.items.length
  }

  // 清空队列
  clear() {
    this.items = []
  }

  // 获取队列
  queue() {
    return this.items
  }
}
  1. 设计方法： 清空队列，向图表中添加数据
import MyQueue from '@/shared/queue.js'
import debounce from 'lodash/debounce'

let SeriesList = [] // 暂存所有曲线全量数据
let myQueue = new MyQueue() // 使用队列处理追加的数据
let myIntervalID = null // setInterval ID
let myEmptyCount = 0 // 队列为空次数
let myNotEmptyCount = 0 // 队列非空次数

// 清空队列
function _clearQueue(echarts, cleared = () => {}) {
  if (!echarts) return

  if (MyQueue.isEmpty()) {
    myEmptyCount += 1 // 空次数累加
    return
  }

  myNotEmptyCount += 1 // 非空次数累加

  let emptyCounter = 0 // 队列中的非法数据元素个数
  const queue = MyQueue.queue() // 获取队列所有数据
  MyQueue.clear() // 清空队列

  const { xAxis, yAxis, series } = echarts.getOption() || {}
  SeriesList = series || []

  queue.forEach((data) => {
    emptyCounter += 1
  })

  if (emptyCounter === queue.length) return // 不处理空数据

  _appendToEcharts(echarts)
  typeof cleared === 'function' && cleared() // 回调函数：已清空有效的队列
}
  1. 设计方法： 向 Echarts 中追加数据
// 向 Echarts 中追加数据
function _appendToEcharts(echarts) {
  const echartsOption = echarts.getOption()

  echarts.setOption({
    ...echartsOption,
    series: SeriesList
  }, true)
}
  1. 公共常量： 定时器时间
// 定时器时间
export const INTERVAL_TIME = 800

5. 设计方法： 清空定时器

// 清空定时器
function _clearMyInterval() {
  clearInterval(myIntervalID)
  myIntervalID = null
  myEmptyCount = 0
  myNotEmptyCount = 0
}
  1. 暴露方法： 更新已缓存的配置数据
/** 业务配置数据 */
let LegendSetting = {} // 图例 Setting 信息
let SeriesEditInitConfig = [] // 暂存曲线初始化配置
let SeriesEditSettingConfig = [] // 暂存曲线Setting配置

// 更新已缓存的配置数据
export function updateConfig(legendSetting, seriesInitConfig, seriesSettingConfig) {
  LegendSetting = legendSetting
  SeriesEditInitConfig = seriesInitConfig
  SeriesEditSettingConfig = seriesSettingConfig
}
  1. 暴露方法： 向缓存队列追加数据
// 向缓存队列追加数据
export function append(data = [], echarts, addCb = () => {}, finished = () => {}) {
  myQueue.enqueue(data) // 将动态数据加入队列

  if (myIntervalID === null) {
    _clearQueue(echarts, () => addCb()) // 先清空一次后，再定时循环

    myIntervalID = setInterval(() => {
      _clearQueue(echarts, () => addCb()) // 回调函数：每次清空队列后，执行回调 addCb

      if (myEmptyCount - myNotEmptyCount >= INTERVAL_EMPTY_NUM) {
        _clearMyInterval() // 空次数比非空次数多于指定次数时，清空定时器
        typeof finished === 'function' && finished() // 回调函数：彻底完成数据加载
      }
    }, INTERVAL_TIME) // 每隔 INTERVAL_TIME ms，清空一次队列
  }
}
  1. 暴露方法： 加载数据
export function loadData(data = [], echarts, loaded = () => {}) {
  updateConfig(LegendSetting, SeriesEditInitConfig, SeriesEditSettingConfig) // 更新所需配置
  append(data, echarts, () => {
    clearedChart = false // 更新图表清空标记
    loaded('loading') // 回调函数：数据加载中
  }, () => {
    loaded('finished') // 回调函数：数据加载完成
  }) // 向缓存队列追加数据

  if (!LoadDataCounter) { // 第一次加载数据后，通过 resize 方式，更新并使项目字体文件生效
    LoadDataCounter = 1
  }
}
  1. 暴露方法： 清空暂存、定时器、停止追加等
// 清空暂存、定时器、停止追加等
export function clearAppend() {
  SeriesList = []
  myQueue.clear()
  _clearMyInterval()
}

清空图表

清空图表将做以下动作：

  1. 清空曲线
  2. 清空图例
  3. 清空坐标轴
  4. 保留标题及设置功能
  5. 保留图表及设置功能
  6. 禁止单项设置坐标轴
  7. 禁止单项设置曲线
  8. 禁止单项设置图例
  9. 销毁动态加载时，相关变量及定时器
  • 暴露方法： 清空图表数据
// 清空图表数据
export function clearChartData(echarts, webChannel) {
  if (!echarts) return

  const option = echarts.getOption()

  echarts.setOption({
    ...option,
    xAxis: [], // 清空 X 轴
    yAxis: [], // 清空 Y 轴
    series: [], // 清空曲线
  }, true)

  /** 重置相关状态 */
  clearedChart = true // 更新已清空标识
  clearAppend() // 清空追加逻辑相关数据
  clearSelectedLegend() // 清空图例选中状态
  fixClearByResize(echarts) // 处理大数据集下，清空操作后仍有曲线残留问题

  /** 重置相关行为 */
  // 重置 dataZoom
  // 清空选中框
  // 清空选中曲线
}

性能提升

  1. 折线图配置简化
  • 关闭标记 symbol
  • 降采样策略 sampling 开启为 lttb
  • 关闭动画
  1. 定时器超时销毁
  • 内部定时器，会在队列连续出现 N 次空状态情况下，被主动销毁，进而提升性能（N 值为 2）
