在图像处理中，形态学梯度（Morphological Gradient 是由膨胀（dilation）和腐蚀（erosion）操作计算得出的图像差异。形态学梯度可以用于检测图像的边缘，因为它突出显示了图像中物体的轮廓。通常，形态学梯度操作用于提取图像的结构特征和细节。
形态学梯度的定义

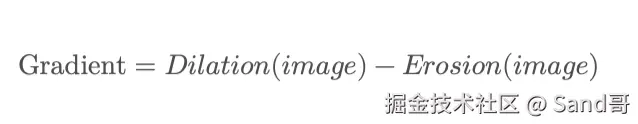

形态学梯度是通过对图像分别进行膨胀和腐蚀操作后，计算它们之间的差异得到的。具体公式为：
通过该操作，可以突出图像中的边缘，因为膨胀操作增加图像中的高亮区域，而腐蚀操作则减小图像中的亮区。两者之间的差异即为图像的梯度，通常表现为物体的边缘。
形态学梯度在 Android OpenCV 中的使用
在 OpenCV 中，Imgproc.morphologyEx() 函数提供了实现形态学梯度操作的方法。morphologyEx() 函数允许使用不同的形态学操作，包括膨胀、腐蚀、开运算、闭运算等，其中形态学梯度属于一个特殊的操作类型。
1. Imgproc.morphologyEx() 方法
用法：
• 功能：执行形态学变换（包括梯度操作）。
• 参数：
• src：输入图像（通常是二值图像）。
• dst：输出图像（处理后的结果）。
• op：指定形态学操作类型，例如梯度操作、开运算、闭运算等。
• kernel：结构元素，用于定义操作的形状和大小。
• anchor：锚点，通常为 (-1, -1)，表示结构元素的中心。
• iterations：迭代次数，表示操作的重复次数。
• borderType：边界处理类型（通常为 Core.BORDER_CONSTANT）。
• borderValue：边界值（通常为 Scalar(0)）。
形态学梯度操作的类型：
morphologyEx() 函数使用 Imgproc.MORPH_GRADIENT 操作类型来执行形态学梯度。
2. 使用 Imgproc.morphologyEx() 执行形态学梯度
在 Android OpenCV 中，执行形态学梯度的基本步骤如下：
示例代码：
import org.opencv.core.Mat;
import org.opencv.core.Size;
import org.opencv.core.Core;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.imgproc.Imgproc;
import org.opencv.core.Scalar;
public class MorphologicalGradientExample {
public void applyMorphologicalGradient() {
// 读取二值图像
Mat image = Imgcodecs.imread("path/to/image.jpg", Imgcodecs.IMREAD_GRAYSCALE);
// 创建一个结构元素（例如3x3的矩形）
Mat kernel = Imgproc.getStructuringElement(Imgproc.MORPH_RECT, new Size(3, 3));
// 创建输出图像
Mat outputImage = new Mat();
// 执行形态学梯度操作
Imgproc.morphologyEx(image, outputImage, Imgproc.MORPH_GRADIENT, kernel);
// 保存处理后的图像
Imgcodecs.imwrite("path/to/output_image.jpg", outputImage);
}
}
代码解释：
-
读取图像：首先，我们使用 Imgcodecs.imread() 读取输入图像。通常，形态学梯度操作适用于二值图像，所以我们假设输入图像是二值化的。
-
创建结构元素：使用 Imgproc.getStructuringElement() 创建一个结构元素。在这个例子中，我们使用一个 3x3 的矩形结构元素，你也可以选择椭圆或十字形结构元素。
-
执行形态学梯度：通过 Imgproc.morphologyEx() 执行形态学梯度操作，指定操作类型为 Imgproc.MORPH_GRADIENT。
-
保存输出图像：最后，将处理后的图像保存到文件。
3. 结构元素（Kernel）
在形态学操作中，结构元素（或核）决定了膨胀和腐蚀的方式。常见的结构元素类型有：
• 矩形结构元素：Imgproc.MORPH_RECT。
• 椭圆结构元素：Imgproc.MORPH_ELLIPSE。
• 十字形结构元素：Imgproc.MORPH_CROSS。
结构元素的大小和形状会影响梯度的结果。例如，较大的结构元素会导致更明显的边缘突出效果。
4. 形态学梯度的效果
• 边缘增强：形态学梯度可以用于增强图像的边缘。它通过膨胀和腐蚀之间的差异，突出显示了图像中物体的轮廓。
• 去噪：形态学梯度有时也可以帮助去除小的噪声点，因为它突出了较大的物体轮廓，抑制了小噪声的影响。
5. 应用场景
形态学梯度通常用于图像的边缘检测、物体分离、形状分析等任务。例如：
• 边缘检测：通过突出物体的轮廓，形态学梯度能够增强图像中的边缘。
• 物体分离：在图像中，如果物体之间存在接触，形态学梯度操作可以帮助分离它们。
• 噪声去除：通过调整结构元素大小，形态学梯度也可以用来去除图像中的噪声。
6. 形态学梯度与其他形态学操作的比较
• 膨胀（Dilation） ：膨胀操作会将图像中的白色区域扩展，填补小的空洞。
• 腐蚀（Erosion） ：腐蚀操作会将图像中的白色区域缩小，去除小的噪声。
• 形态学梯度（Morphological Gradient） ：膨胀和腐蚀操作的差异，突出图像的边缘。
• 开运算（Opening） ：腐蚀后膨胀，主要用于去除小物体。
• 闭运算（Closing） ：膨胀后腐蚀，主要用于填充小的空洞。
7. 多次梯度操作
你可以通过设置 iterations 参数，执行多次梯度操作。这可以加大边缘增强的效果，尤其在处理较复杂的图像时。
Imgproc.morphologyEx(image, outputImage, Imgproc.MORPH_GRADIENT, kernel, new org.opencv.core.Point(-1, -1), 2);
这里 2 表示进行了 2 次梯度操作。
8. 总结
• 形态学梯度是通过对图像进行膨胀和腐蚀后，计算它们之间的差异，从而增强图像中的边缘。
• 在 Android OpenCV 中，使用 Imgproc.morphologyEx() 方法与 Imgproc.MORPH_GRADIENT 操作类型执行形态学梯度。
• 形态学梯度适用于边缘检测、噪声去除、物体分离等图像处理任务。
通过选择适当的结构元素和调整参数，你可以根据不同的应用场景灵活地使用形态学梯度来处理图像。
