Echarts 如何框选对象

对象框选

基本定义

本文对 框选对象 的定义是指：用户可以通过 点击 或 双击 等操作，用自定义矩形框，选中 Echarts 图表内的 图形元素。

众所周知，Echarts 本身并未暴露 直接框选对象 的能力。这也就是本文的价值所在：基于 Echarts 实现 创新性拓展。

本文重点介绍如何灵活框选 标题、坐标轴、图例 三大图形元素对象。

聪明的你，很容易就 预见性 地判断出，实现对象框选的主要难点在于：

1. 灵活识别框选对象
2. 动态更新框选尺寸
3. 跟随内容更新方框

主要特点

对象框选将具备以下特点：

1. 根据用户点击处位置，自动推算框选的对象
2. 当框选对象内容变化，选中框自动改变尺寸
3. 当框选对象位置变化，选中框自动跟随行动
4. 当画布容器尺寸变化，选中框自动更新大小
5. 选中框对象本身唯一，框选对象间存在互斥
6. 选中对象具备优先级，标题>图例>X轴>Y轴

触发时机

1. 单击对象区域
2. 画布容器变化
3. 对象配置更新

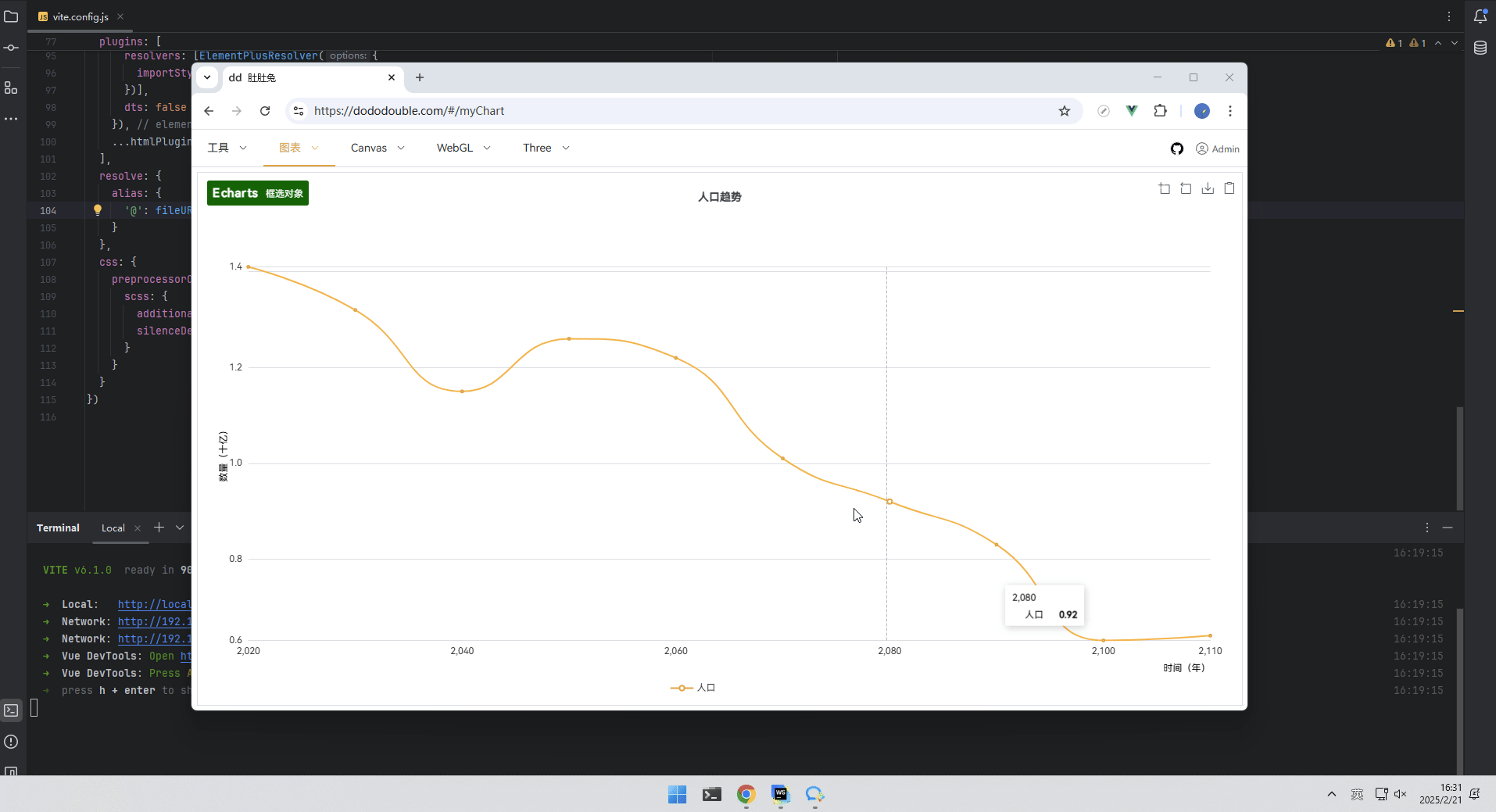

效果演示

👉👉👉 在线演示 👈👈👈

认识 ZRender

ZRender 是二维绘图引擎，它提供 Canvas、SVG、VML 等多种渲染方式。

它也是 ECharts 的渲染器。

我们可以通过 ZRender 直接拓展 Echarts 的能力，如本文涉及的 对象框选 能力！

// 向画布中添加图形元素
export function addGraphic(graphic, zRender) {
  if (!graphic || !zRender) return

  zRender.add(graphic)
}

// 获取画布尺寸
export function getZRenderSize(echarts) {
  const zRender = echarts.getZr()

  return {
    width: zRender.getWidth(),
    height: zRender.getHeight()
  }
}

通用工具

工具常量

1. 公共常量： 矩形元素占位配置

export const RECT_PLACEHOLDER = {
  x: 0,
  y: 0,
  width: 0, // BoundingRect
  height: 0, // BoundingRect
  shape: {
    width: 0,
    height: 0,
    x: 0,
    y: 0,
    r: 0,
  }
}

2. 公共常量： 标题唯一标识前缀

 // 画布唯一标识
export const GRAPH_UNIQUE = 'my-graph-unique'
 // 标题唯一标识
export const TITLE_UNIQUE = 'my-title-unique'
 // 图例唯一标识
export const LEGEND_UNIQUE = 'my-legend-unique'
 // X轴唯一标识
export const X_AXIS_UNIQUE = 'my-xAxis-unique'
 // Y轴唯一标识
export const Y_AXIS_UNIQUE = 'my-yAxis-unique'

3. 公共常量： 矩形元素圆角值

export const RECT_RADIUS = 2

4. 公共常量： 框框对象枚举值

// 点击目标信息
export const MOUSE_TARGET_ENUM = {
  BLANK: 0, // 空白
  TITLE: 1, // 标题
  LEGEND: 2, // 图例
  XAXIS: 3, // x轴
  YAXIS: 4, // y轴
  VIEW: 5, // 绘图区域
}

5. 公共常量： 多个坐标轴的固定偏移量

// 坐标轴 offset 差值（同时也是坐标轴选中框的固宽或固高）
export const AXIS_OFFSET_DIFF = 60

工具方法

1. 工具方法： 根据 Echarts 实例 echartsInstance 移除旧选中框（即反选矩形选中框）

export function unselectRect(echartsInstance, reset = true) {
  if (!echartsInstance) return

  const zRender = echartsInstance.getZr() // 画布
  zRender.remove(RectSelection) // 移除矩形选中框

  if (reset) {
    RectInfo = {}
    RectSelection = null
  }
}

2. 工具方法： 根据 矩形配置 创建矩形图形元素 rect

export function createRectGraphic(RectOpts) {
  if (!RectOpts) return

  return new echarts.graphic.Rect(RectOpts)
}

3. 工具方法： 向画布中添加图形元素 graphic

export function addGraphic(graphic, zRender) {
  if (!graphic || !zRender) return

  zRender.add(graphic)
}

4. 工具方法： 选中框公共样式 graphic

export function getSelectionStyle() {
  return {
    fill: 'transparent',
    stroke: '#E6A23C',
    lineWidth: 1,
    opacity: 0.6,
  }
}

5. 工具方法： 获取直角坐标系动态矩形 rect

export function getGridRect(echartsInstance) {
  if (!echartsInstance) return RECT_PLACEHOLDER

  try { // 这里 getComponent 入参 xAxis 和 yAxis 无差异
    return echartsInstance.getModel().getComponent('yAxis').axis.grid.getRect()
    || RECT_PLACEHOLDER
  } catch (e) {
    return RECT_PLACEHOLDER
  }
}

6. 工具方法： 解决像素位置导致的线条太细时，颜色无法生效

import XEUtils from 'xe-utils'

export function toFixedPixel(pixel, diff = 0.5) {
  return XEUtils.add(XEUtils.floor(pixel), diff) // XEUtils.floor 为向下取整
}

框选标题

1. 设计方法： 根据 Echarts 实例 echartsInstance 获取标题元素 rect

function getTitleView(echartsInstance) {
  if (!echartsInstance) return RECT_PLACEHOLDER

  try {
    const titleView = echartsInstance._componentsViews.find((c) =>
      c.type === 'title' && c.__id && c.__id.includes(TITLE_UNIQUE)
    )

    const { x = 0, y = 0, _children = [] } = get(titleView, 'group') || {}
    const rect = _children.find((child) => child.type === 'rect')

    if (!rect) return RECT_PLACEHOLDER

    return {
      x,
      y,
      shape: rect.shape || {}
    }
  } catch (e) {
    return RECT_PLACEHOLDER
  }
}

2. 设计方法： 根据 zRender 获取标题选中框元素 rect

function getTitleSelection(zRender, echartsInstance) {
  const width = zRender.getWidth() - 265 // 根据画布宽度推算选中框宽度
  const { shape } = getTitleView(echartsInstance)
  const shapeHeight = toFixedPixel(shape.height, 0) // 标题选中框高度

  return {
    id: `${TITLE_UNIQUE}-selection`,
    x: toFixedPixel(150), // 计算：大概为图形印戳的占位
    y: toFixedPixel(10),
    shape: {
      r: RECT_RADIUS,
      width: toFixedPixel(width, 0),
      height: shapeHeight ? shapeHeight + 20 : 0,
    },
    ignore: !shapeHeight, // 高度为空时，忽略
    style: getSelectionStyle(),
    onclick: () => unselectRect(echartsInstance) // 取消选中
  }
}

3. 暴露方法： 根据 Echarts 实例及业务配置，框选标题对象

let RectInfo = {} // 矩形选中对象信息
let RectSelection = null // 矩形选中框

export function selectTitle(echarts, TitleConfig = {}) {
  if (!echarts) return
  if (get(TitleConfig, 'closeSelection')) return // 关闭框选时，退出

  unselectRect(echarts) // 移除旧选中框

  const zRender = echarts.getZr() // 画布
  const rectOpts = getTitleSelection(zRender, echarts) // 矩形

  RectInfo.type = MOUSE_TARGET_ENUM.TITLE // 选中对象-标题
  RectSelection = createRectGraphic(rectOpts) // 创建标题选中框
  addGraphic(RectSelection, zRender) // 向画布添加标题选中框
}

框选图例

1. 设计方法： 根据 zRender 获取图例选中框元素 rect

function getLegendSelection(echartsInstance) {
  const { x, y, shape } = getLegendView(echartsInstance)

  return {
    id: `${LEGEND_UNIQUE}-selection`,
    x: toFixedPixel(x + shape.x - 5),
    y: toFixedPixel(y + shape.y - 5),
    shape: {
      r: RECT_RADIUS,
      width: toFixedPixel(shape.width, 0) + 10,
      height: toFixedPixel(shape.height, 0) + 10,
    },
    style: getSelectionStyle(),
    draggable: false, // 图形元素是否可以被拖拽 horizontal vertical true
    onclick: () => unselectRect(echartsInstance) // 取消选中
  }
}

2. 暴露方法： 根据 Echarts 实例及业务配置，框选图例对象

let RectInfo = {} // 矩形选中对象信息
let RectSelection = null // 矩形选中框

function selectLegend(echartsInstance, LegendConfig = {}) {
  if (!echartsInstance) return
  if (get(LegendConfig, 'closeSelection')) return // 关闭框选时，退出

  unselectRect(echartsInstance) // 移除旧选中框

  const zRender = echartsInstance.getZr() // 画布
  const rectOpts = getLegendSelection(echartsInstance) // 矩形

  RectInfo.type = MOUSE_TARGET_ENUM.LEGEND // 选中对象-图例
  RectSelection = createRectGraphic(rectOpts) // 创建图例选中框
  addGraphic(RectSelection, zRender) // 向画布添加图例选中框
}

框选 X 轴

1. 设计方法： 根据 zRender 和 Echarts 实例，计算 X 轴选中框列表

// 获取 X 轴选中框列表（有多少个 X 轴，就含多少个选中框）
function getXAxisSelectionList(zRender, echartsInstance) {
  const echartsOption = echartsInstance.getOption() // 配置项

  if (!echartsOption) return []

  // X 轴列表
  const xAxisList = echartsOption.xAxis || []
  // 直角坐标系矩形范围
  const { x: gridX, y: gridY, width: gridW, height: gridH } = getGridRect(echartsInstance)

  return xAxisList.map((xAxis) => {
    const position = xAxis.position
    let y = 0

    if (position === 'bottom') { // 下
      y = gridY + gridH + xAxis.offset - 10 // 框上边界在轴线上侧 10px 的位置
    } else if (position === 'top') { // 上
      y = gridY - xAxis.offset - AXIS_OFFSET_DIFF + 10 // 框下边界在轴线下侧 10px 的位置
    }

    return {
      id: `${X_AXIS_UNIQUE}-selection`,
      x: toFixedPixel(gridX - AXIS_OFFSET_DIFF / 2),
      y: toFixedPixel(y),
      shape: {
        r: RECT_RADIUS,
        width: toFixedPixel(gridW, 0) + AXIS_OFFSET_DIFF, // 不固宽
        height: toFixedPixel(AXIS_OFFSET_DIFF, 0), // 固高
      },
      style: getSelectionStyle(),
      draggable: false, // 图形元素是否可以被拖拽 horizontal vertical true
      onclick: () => unselectRect(echartsInstance) // 取消选中
    }
  })
}

2. 暴露方法： 根据 Echarts 实例及业务配置，框选 X 轴对象

let RectInfo = {} // 矩形选中对象信息
let RectSelection = null // 矩形选中框

export function selectXAxis(xAxisIndex, echartsInstance, AxisCfg = {}) {
  if (!echartsInstance) return
  if (get(AxisCfg, 'closeSelection')) return // 关闭框选时，退出

  unselectRect(echartsInstance) // 移除旧选中框

  const zRender = echartsInstance.getZr() // 画布
  const rectOpts = getXAxisSelectionList(zRender, echartsInstance)[xAxisIndex]

  RectInfo.type = MOUSE_TARGET_ENUM.XAXIS
  RectInfo.xAxisIndex = xAxisIndex
  RectSelection = createRectGraphic(rectOpts) // 创建 X 轴选中框
  addGraphic(RectSelection, zRender) // 向画布添加 X 轴选中框
}

框选 Y 轴

1. 设计方法： 根据 zRender 和 Echarts 实例，计算 Y 轴选中框列表

// 获取 Y 轴选中框列表（有多少个 Y 轴，就含多少个选中框）
function getYAxisSelectionList(zRender, echartsInstance) {
  const echartsOption = echartsInstance.getOption() // 配置项

  if (!echartsOption) return []

  // Y 轴列表
  const yAxisList = echartsOption.yAxis || []
  // 直角坐标系矩形范围
  const { x: gridX, y: gridY, width: gridW, height: gridH } = getGridRect(echartsInstance)

  return yAxisList.map((yAxis) => {
    const position = yAxis.position
    let x = 0

    if (position === 'right') {
      x = gridX + gridW + yAxis.offset - 10 // 框左边界在轴线左侧 10px 的位置
    } else if (position === 'left') {
      x = gridX - yAxis.offset - AXIS_OFFSET_DIFF + 10 // 框右边界在轴线右侧 10px 的位置
    }

    return {
      id: `${Y_AXIS_UNIQUE}-selection`,
      x: toFixedPixel(x),
      y: toFixedPixel(gridY - AXIS_OFFSET_DIFF / 2),
      shape: {
        r: RECT_RADIUS,
        width: toFixedPixel(AXIS_OFFSET_DIFF, 0), // 固宽
        height: toFixedPixel(gridH, 0) + AXIS_OFFSET_DIFF, // 不固高
      },
      style: getSelectionStyle(),
      draggable: false, // 图形元素是否可以被拖拽 horizontal vertical true
      onclick: () => unselectRect(echartsInstance) // 取消选中
    }
  })
}

2. 暴露方法： 根据 Echarts 实例及业务配置，框选 Y 轴对象

let RectInfo = {} // 矩形选中对象信息
let RectSelection = null // 矩形选中框

function selectYAxis(yAxisIndex, echartsInstance, AxisCfg = {}) {
  if (!echartsInstance) return
  if (get(AxisCfg, 'closeSelection')) return // 关闭框选时，退出

  unselectRect(echartsInstance)

  const zRender = echartsInstance.getZr() // 画布
  const rectOpts = getYAxisSelectionList(zRender, echartsInstance)[yAxisIndex]

  RectInfo.type = MOUSE_TARGET_ENUM.YAXIS
  RectInfo.yAxisIndex = yAxisIndex
  RectSelection = createRectGraphic(rectOpts) // 创建 Y 轴选中框
  addGraphic(RectSelection, zRender) // 向画布添加 X 轴选中框
}
