蓝桥杯嵌入式2025备赛B站教程视频笔记总结这是我在2024至2025备赛蓝桥杯嵌入式时所看B站视频做的笔记总结，后续可

蓝桥杯嵌入式

代码一定要写在BEGIN和END之间！！（不然用STM32CubeMX重新生成后会不见）

main中记得LCD初始化！！！！！！ main文件里记得 #include"headfile.h"

    LCD_Init();//不要忘记LCD初始化！！！！！！
    LCD_Clear(Black);
    LCD_SetBackColor(Black);
    LCD_SetTextColor(White);

记得 #include "headfile.h" ！！！

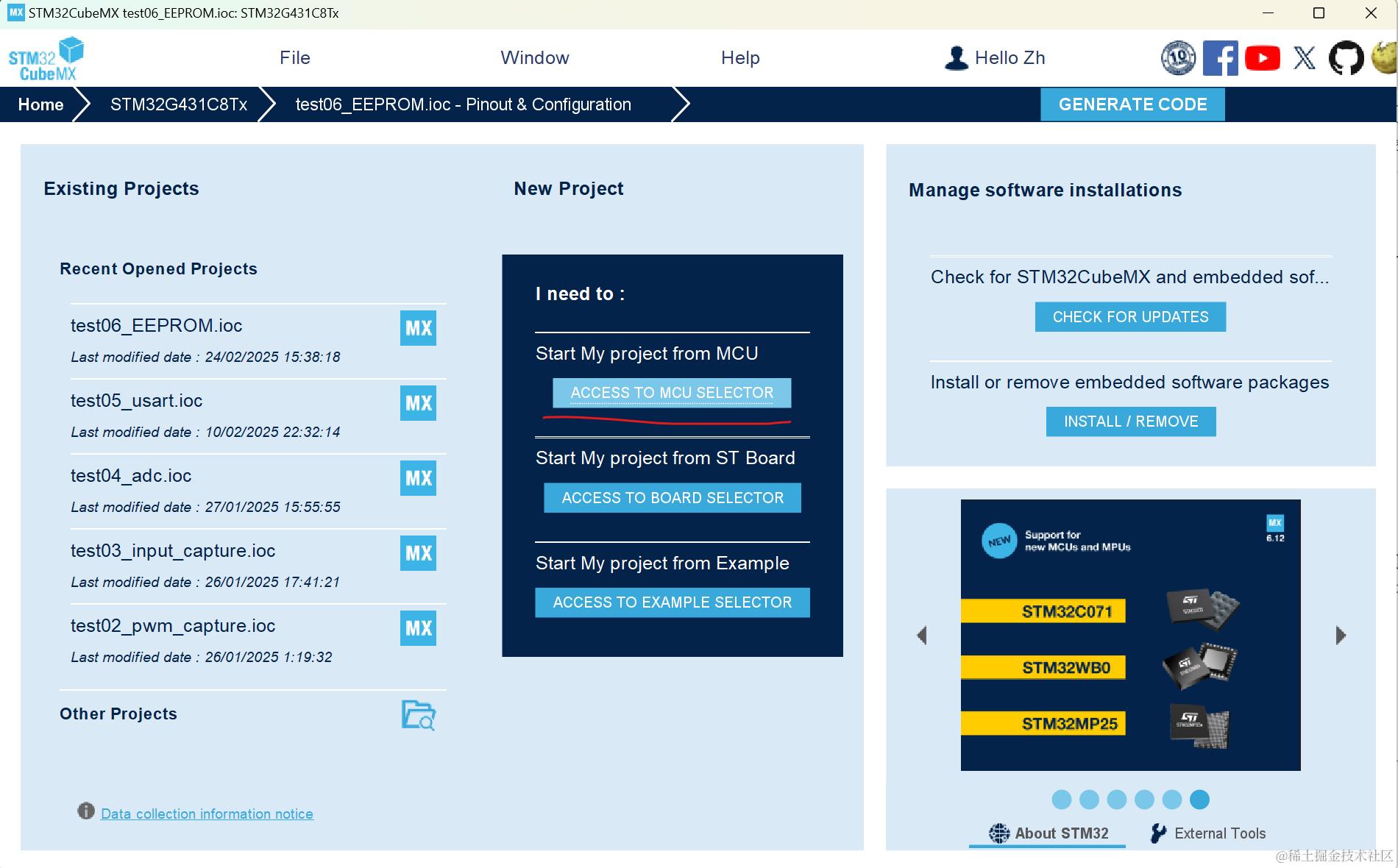

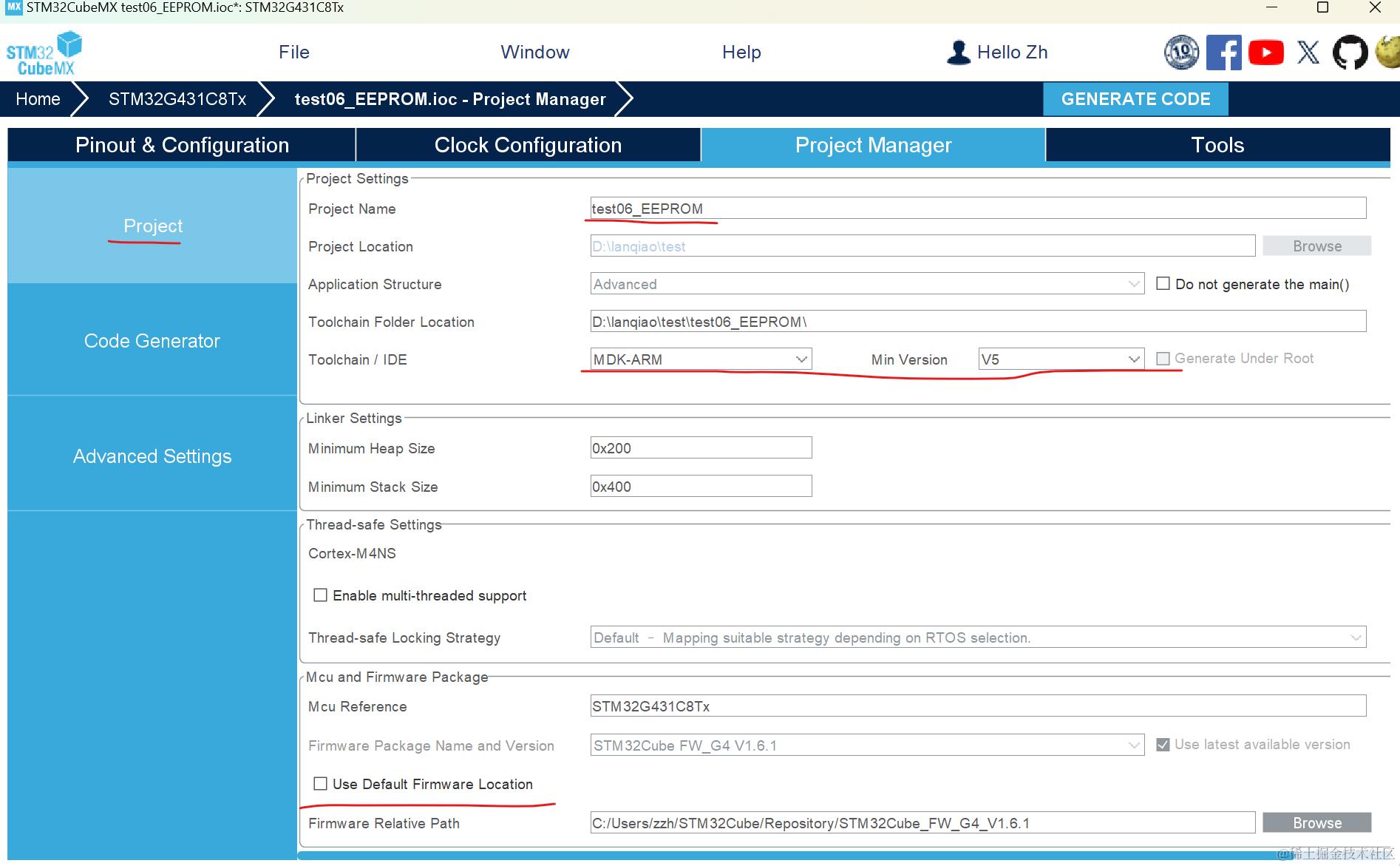

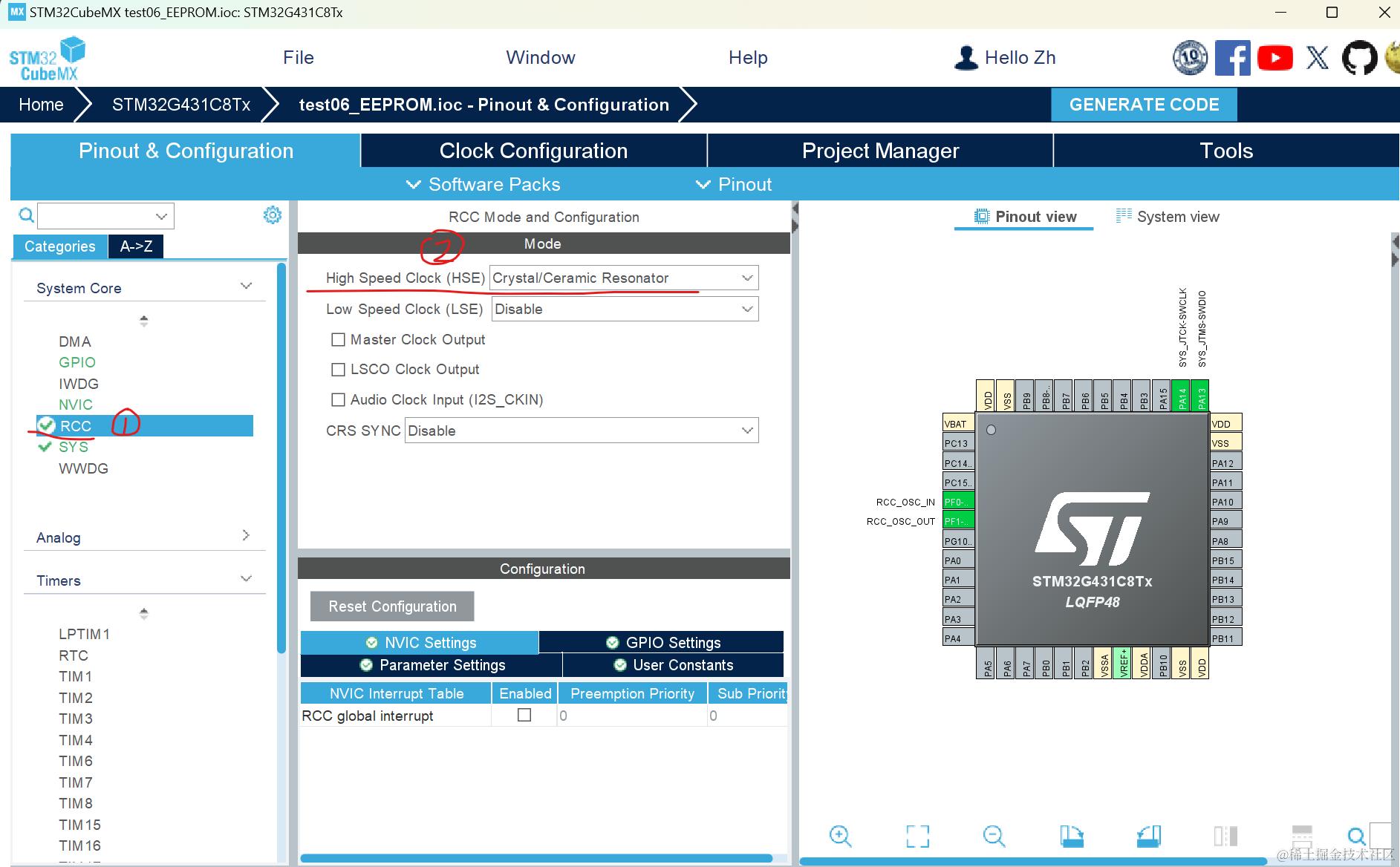

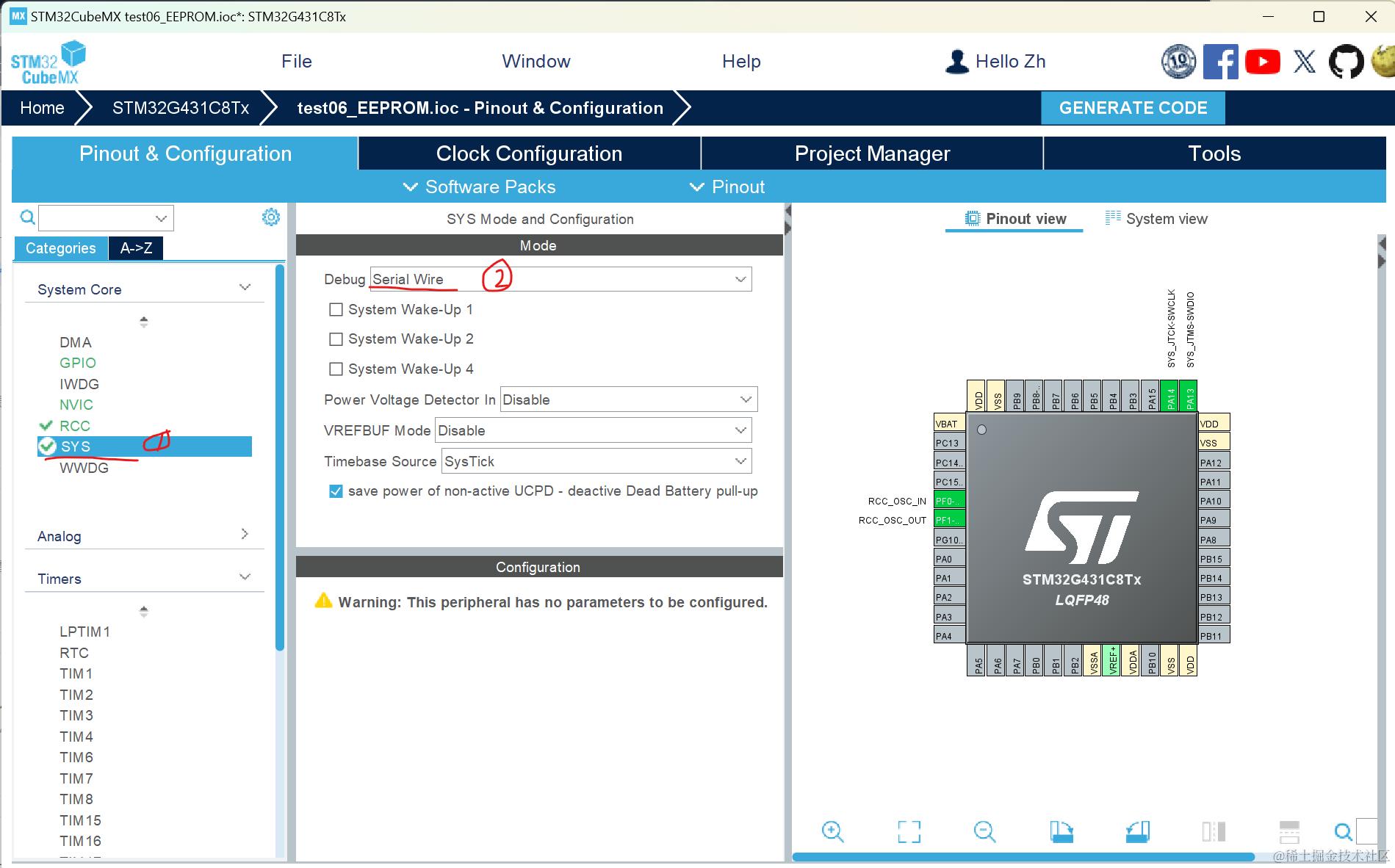

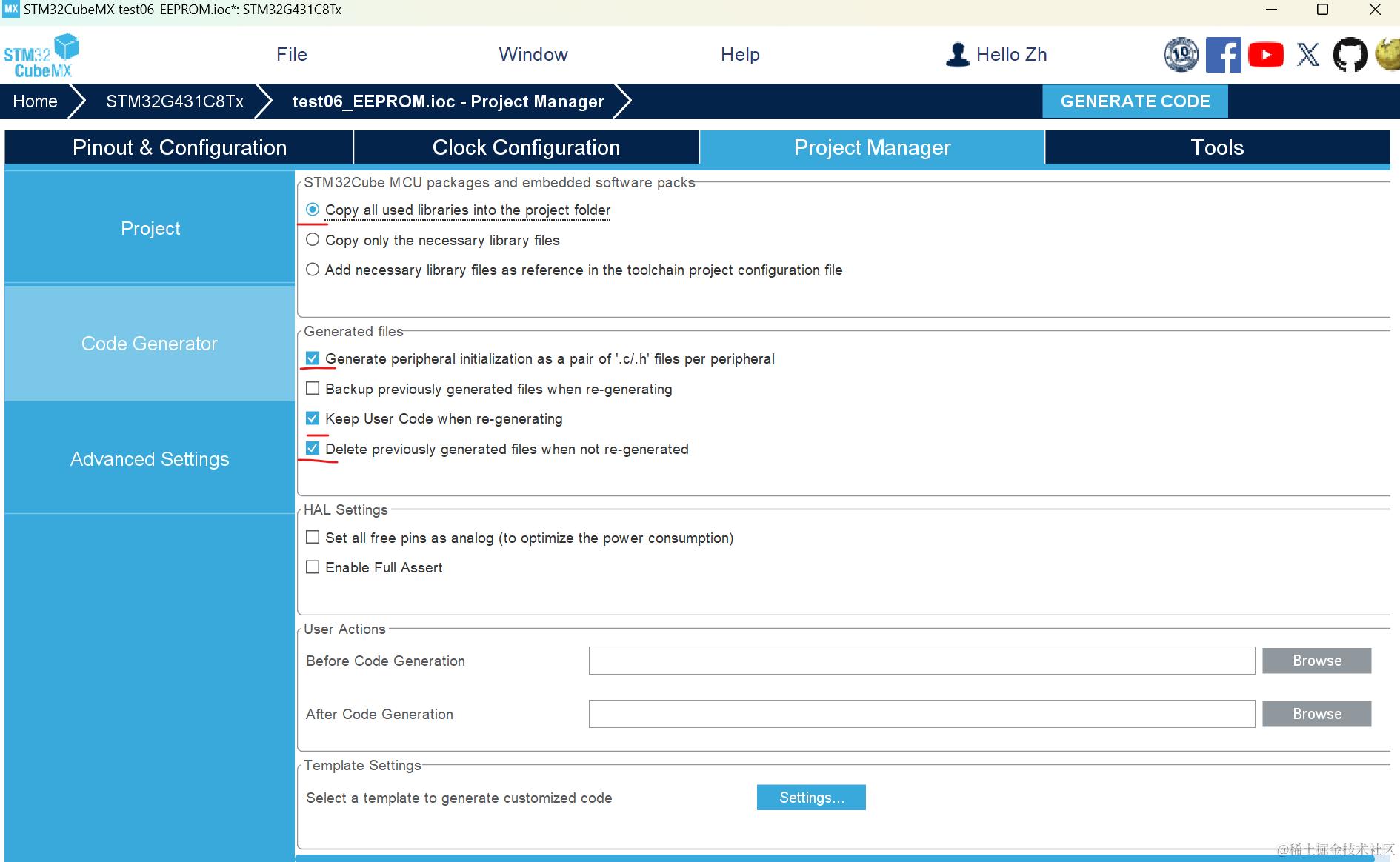

0.新建工程

最后点击右上角的 GENERATE CODE 生成工程就可以啦

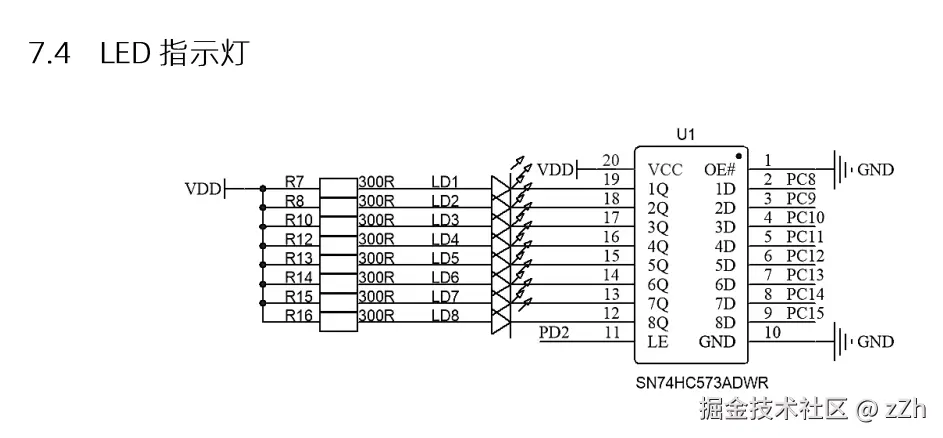

1. 点亮LED

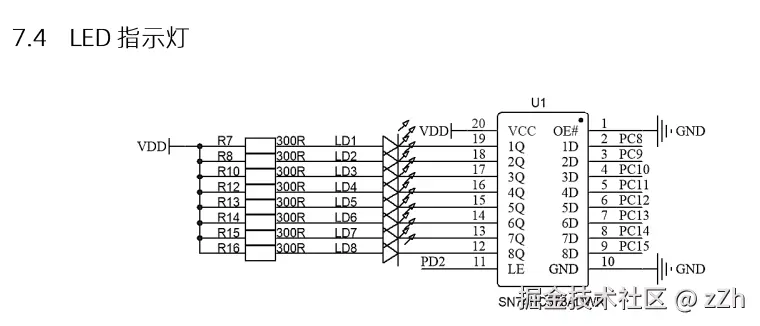

PCx输入低电平时对应的LED点亮
SN74HC573是锁存器，只有PD2置高电平时PCx的数据才会传到xQ这边
点亮LED步骤：
PD2置高->PCx置低->PD2置低（因为LCD引脚与此共用）

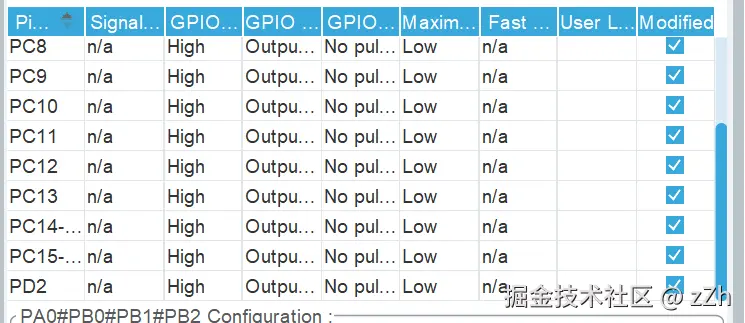

STM32CubeMX中的设置 PC8~PC15、PD2设置为输出状态、默认高电平

//LED:PC8~PC15
//PD2是锁存器使能引脚
void led_show(uint8_t led,uint8_t mode)
{
    HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);

    if(mode)

        HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8<<(led-1),GPIO_PIN_RESET);
    else
        HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8<<(led-1),GPIO_PIN_SET);

    HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}

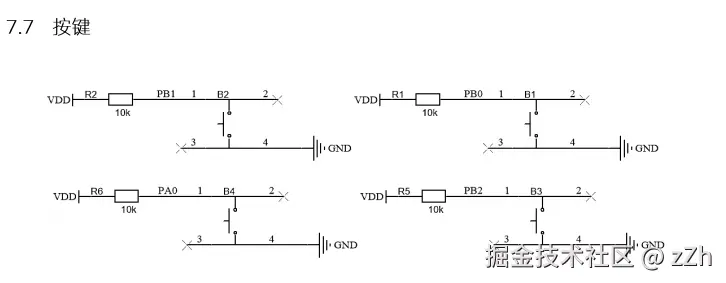

2.按键

上拉输入

按键没有按下时输入得到高电平
按键按下时输入得到低电平

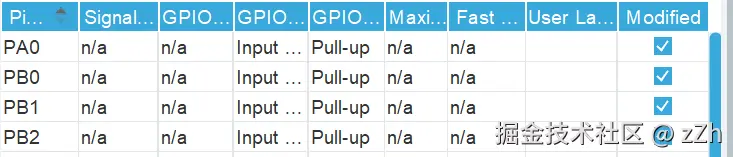

STM32CubeMX中的设置

uint8_t B1_state,B1_last_state;
uint8_t B2_state,B2_last_state;
uint8_t B3_state,B3_last_state;
uint8_t B4_state,B4_last_state;

//按键：PA0,PB0,PB1,PB2
void key_scan()
{
    B1_state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
    B2_state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
    B3_state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
    B4_state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);

    if(B1_state==0&&B1_last_state==1)//按键1按下
    {
        led_show(1,1);
    }
    if(B2_state==0&&B2_last_state==1)//按键2按下
    {
        led_show(1,0);
    }
    if(B3_state==0&&B3_last_state==1)//按键3按下
    {
        led_show(2,1);
    }
    if(B4_state==0&&B4_last_state==1)//按键4按下
    {
        led_show(2,0);
    }
    B1_last_state=B1_state;
    B2_last_state=B2_state;
    B3_last_state=B3_state;
    B4_last_state=B4_state;

}

3.LCD

先把 lcd 的驱动（lcd.c、lcd.h、fouts.h）复制到code中
1）初始化，黑背景白色字体

  LCD_Init();
  LCD_Clear(Black);
  LCD_SetBackColor(Black);
  LCD_SetTextColor(White);

2）显示

char text[20];//因为屏幕一行最多20个字符
void lcd_show()
{
    sprintf(text,"        text        ");
    LCD_DisplayStringLine(Line0,(uint8_t *)text);
    sprintf(text,"       count:%d     ",count);
    LCD_DisplayStringLine(Line3,(uint8_t *)text);
}

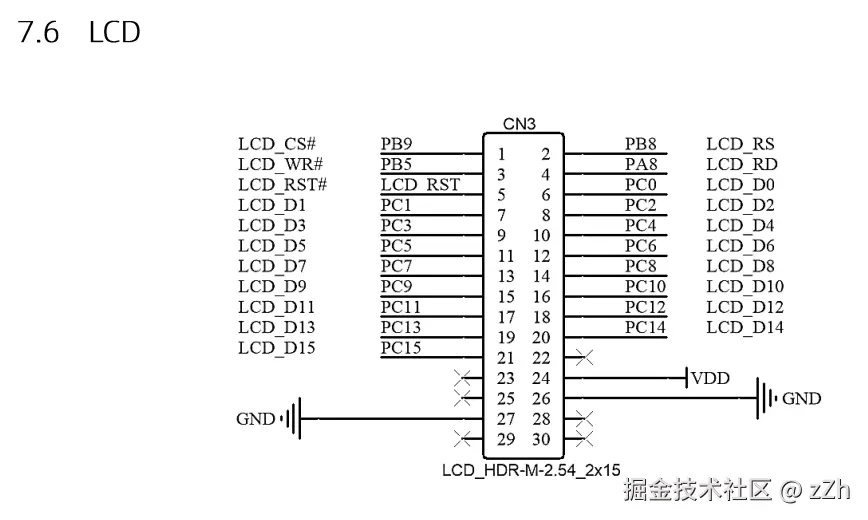

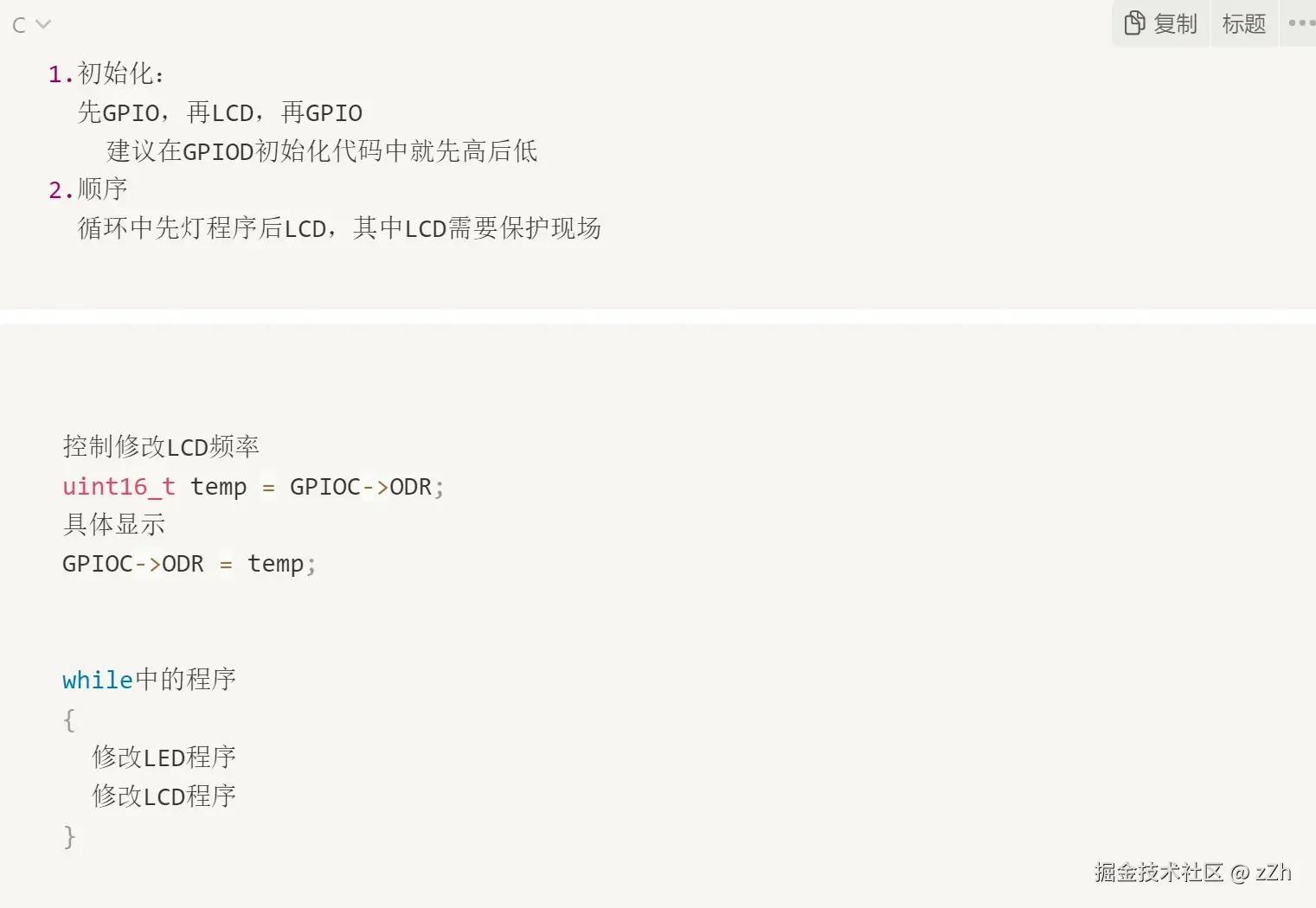

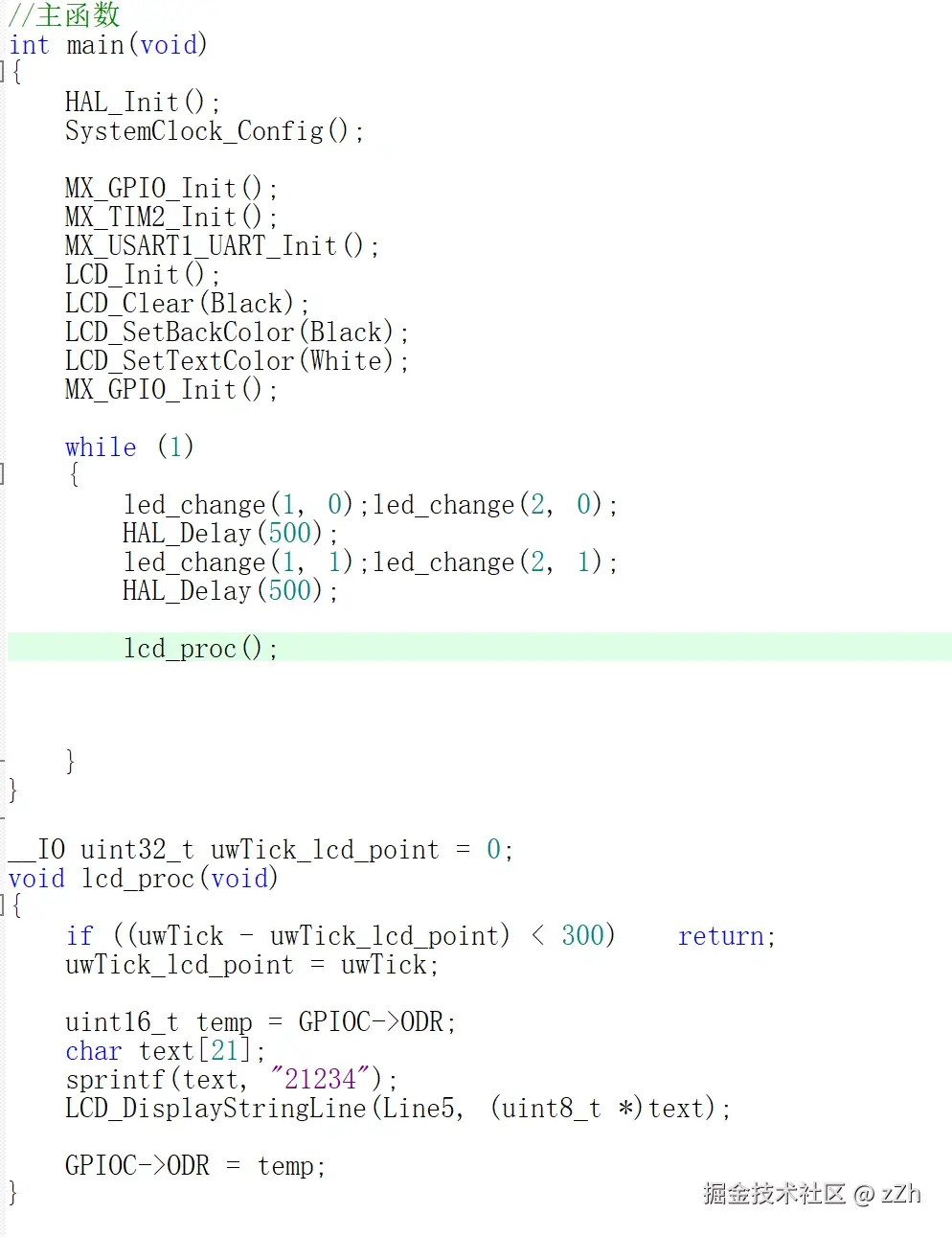

△ LCD与LED引脚冲突问题：

PC8~PC15是冲突的
解决方法：
在初始化LCD之前将锁存器的使能引脚PD2置低

HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);

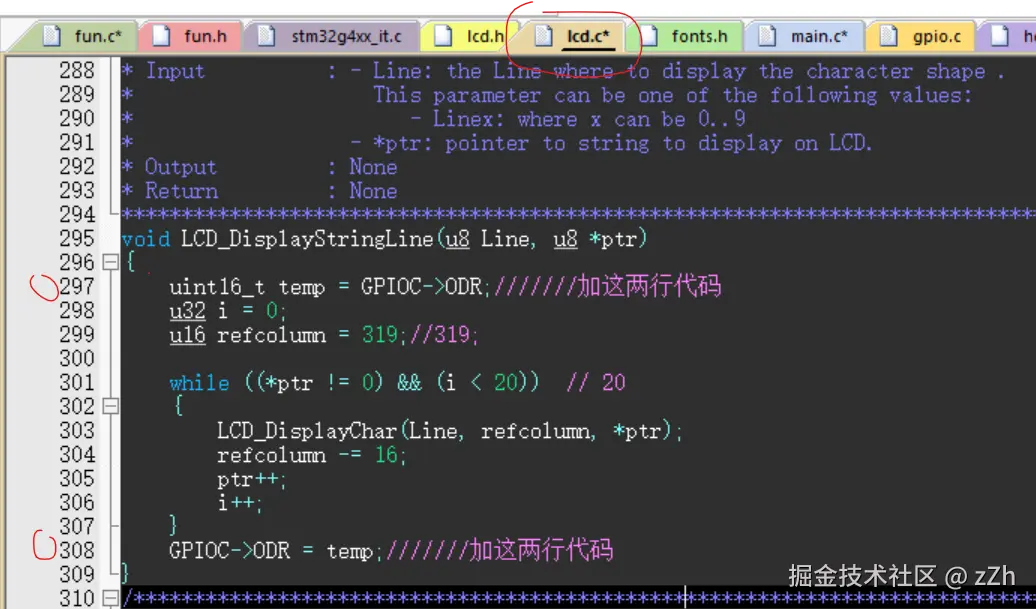

在lcd.c文件中所有用到的函数中首尾加这两行代码，保存一下进入这个函数前的GPIOC的状态

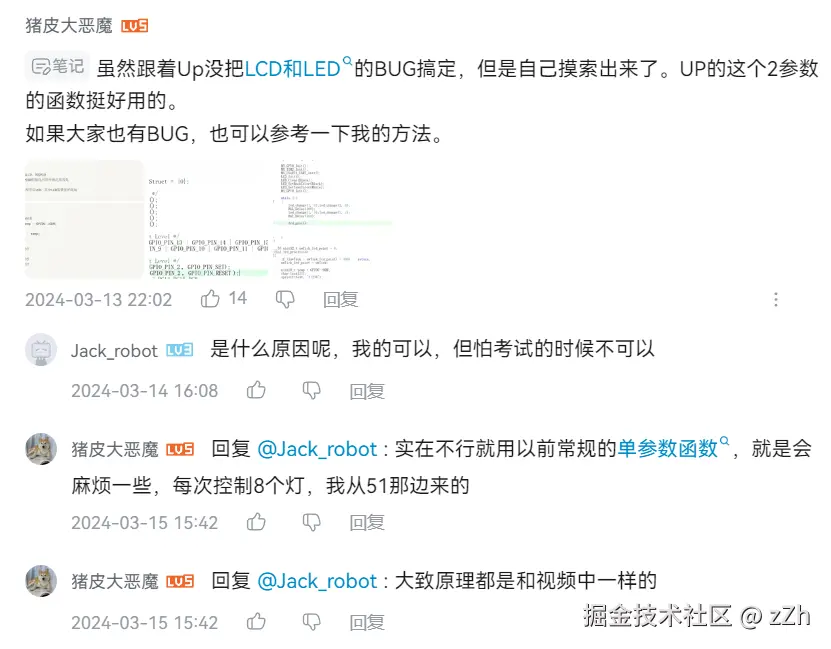

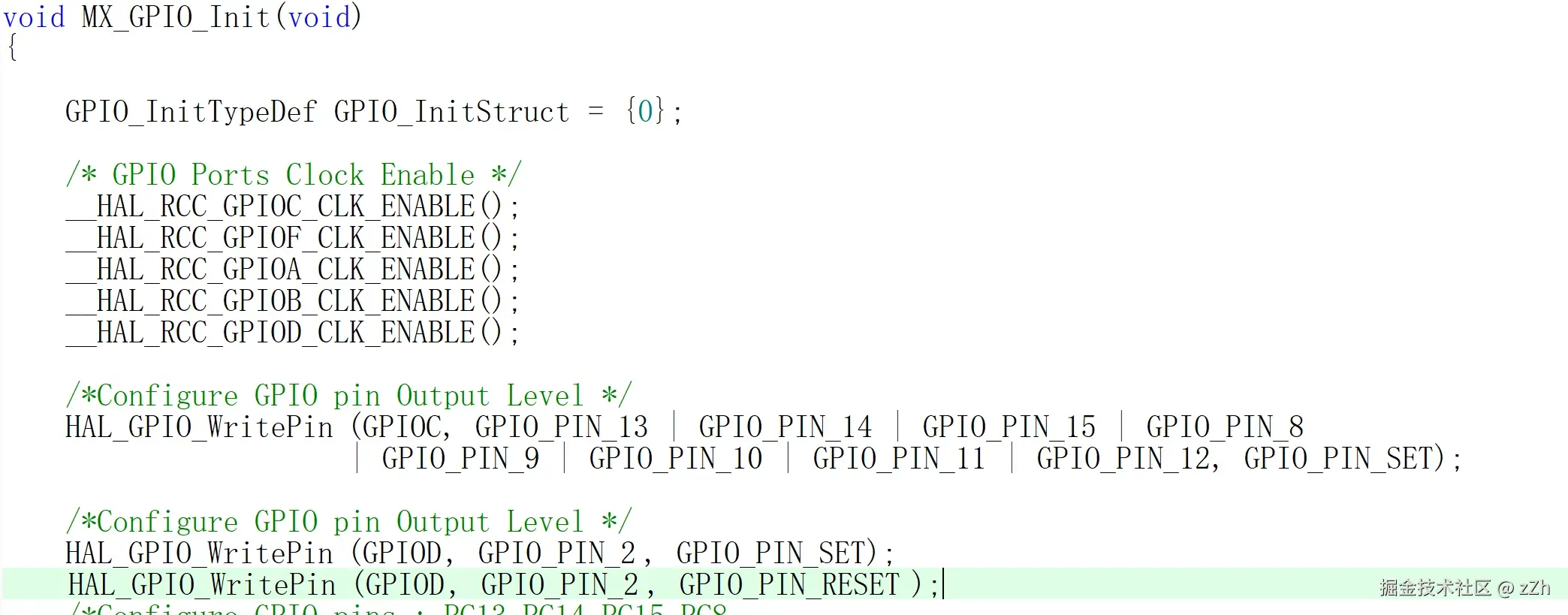

评论区方法： !!! 务必在gpio.h中将PD2设置高的语句后加上
HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);//将锁存器的使能引脚PD2置低////

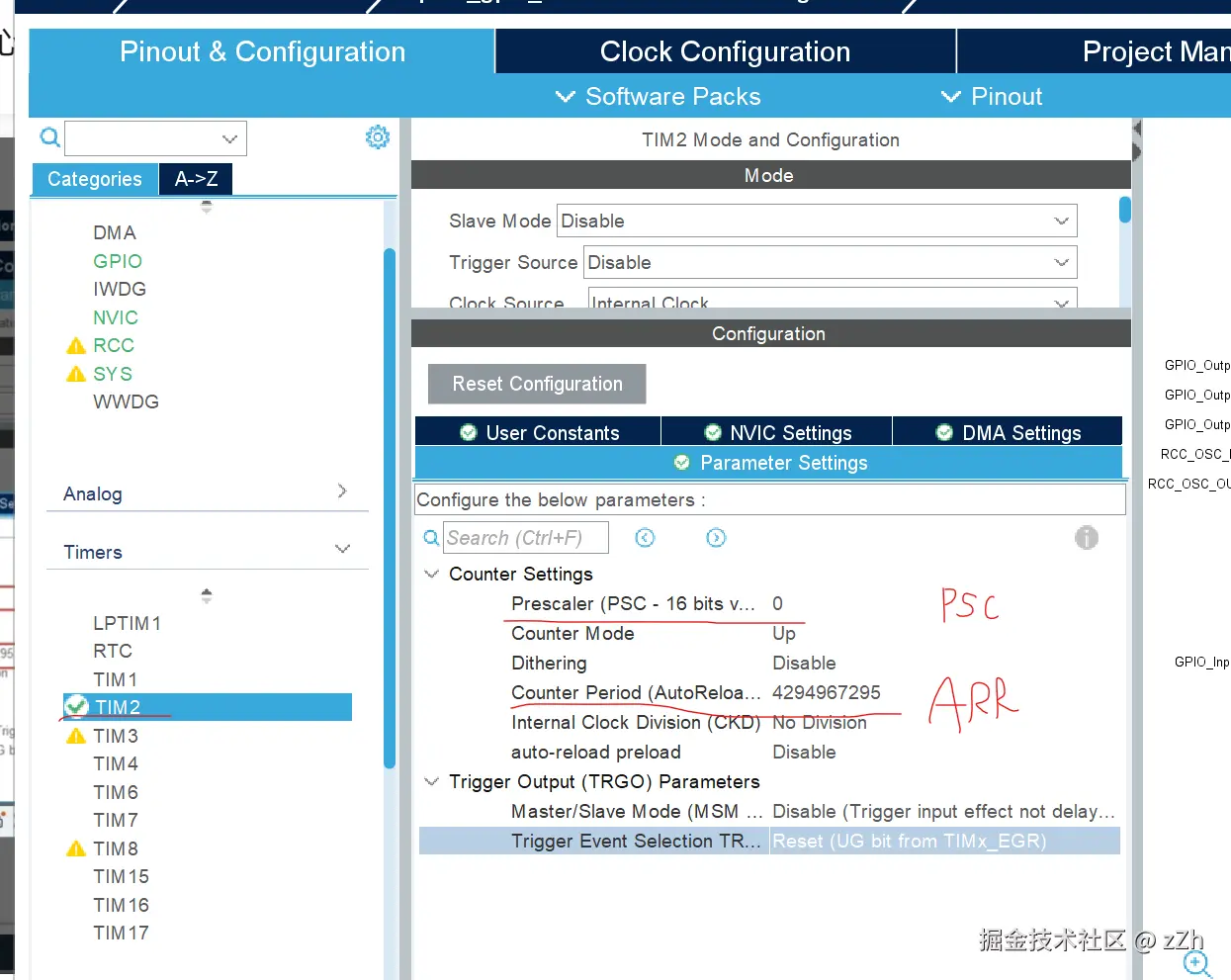

4.LED闪烁(定时器中断)

（记得 NVIC 使能）

PSC:自动重装载值 (不能超过2的16次方-1（65535）)
ARR:预分频器
CNT:计数器

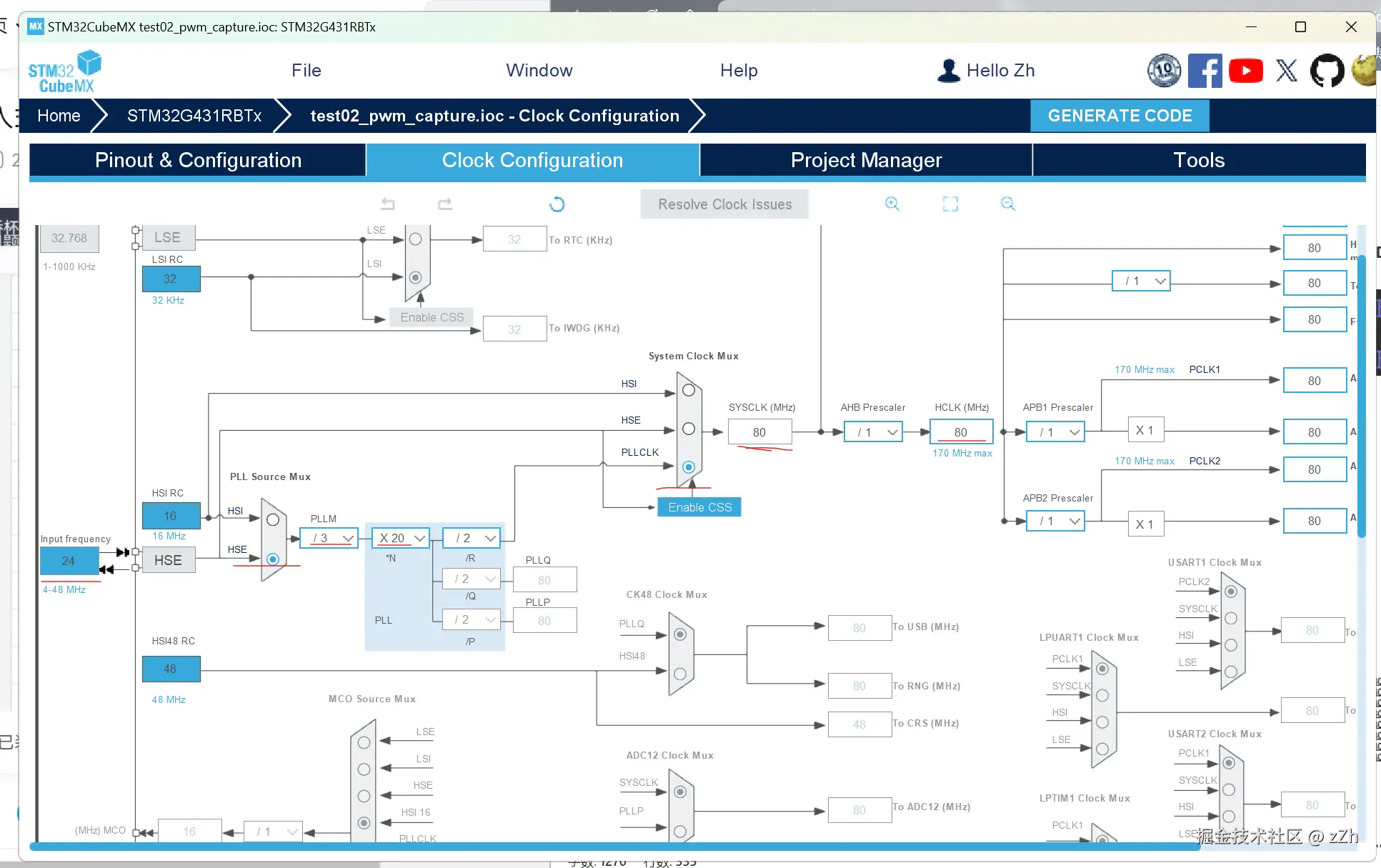

f（system）= 80MHZ
定时器中断要先在main中加上 HAL_TIM_Base_Start_IT(TIM_HandleTypeDef &htim2);使能

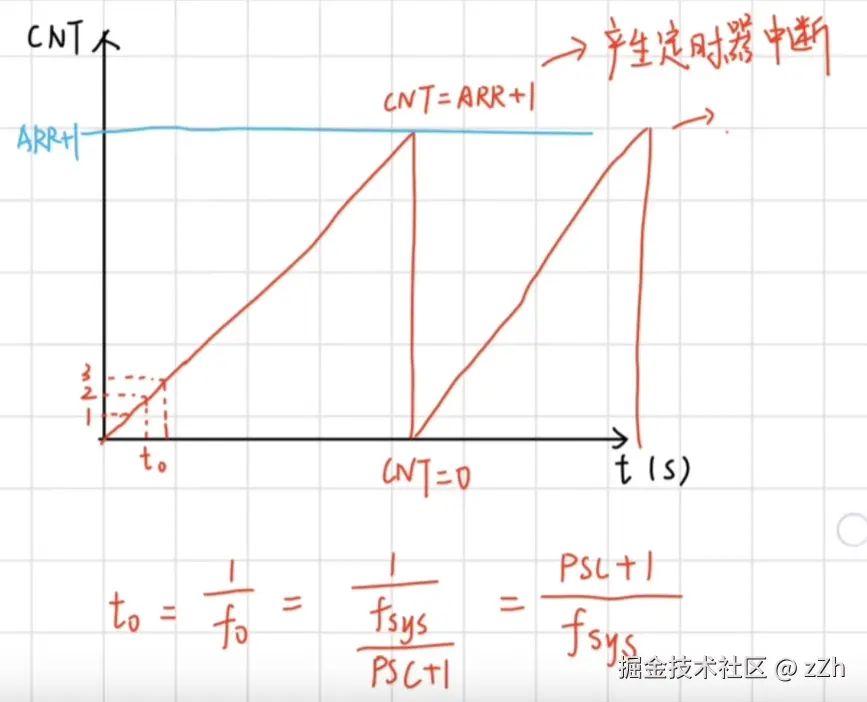

//PSC:自动重装载值
//ARR:预分频器
//CNT:计数器

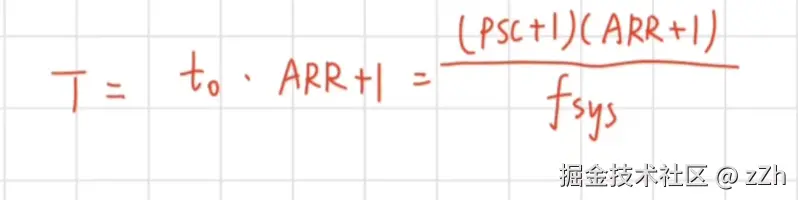

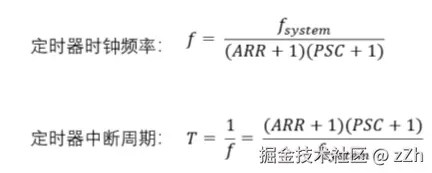

//定时器时钟频率 f = fs / [(ARR+1)(PSC+1)]
//定时器中断周期 T = 1/f  （每隔T秒进入一次定时器中断）
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM2)//TIM2中断函数
    {
        led_mode++;//led闪烁
        led_mode = led_mode % 2;
    }
}

注意：led_show(1,led_mode);可以放在lcd_show函数中，不要放在中断函数中，防止在PD2使能、GPIOC状态未复原时进入中断，引起led与lcd的引脚冲突。

5.长按键与短按键

原理

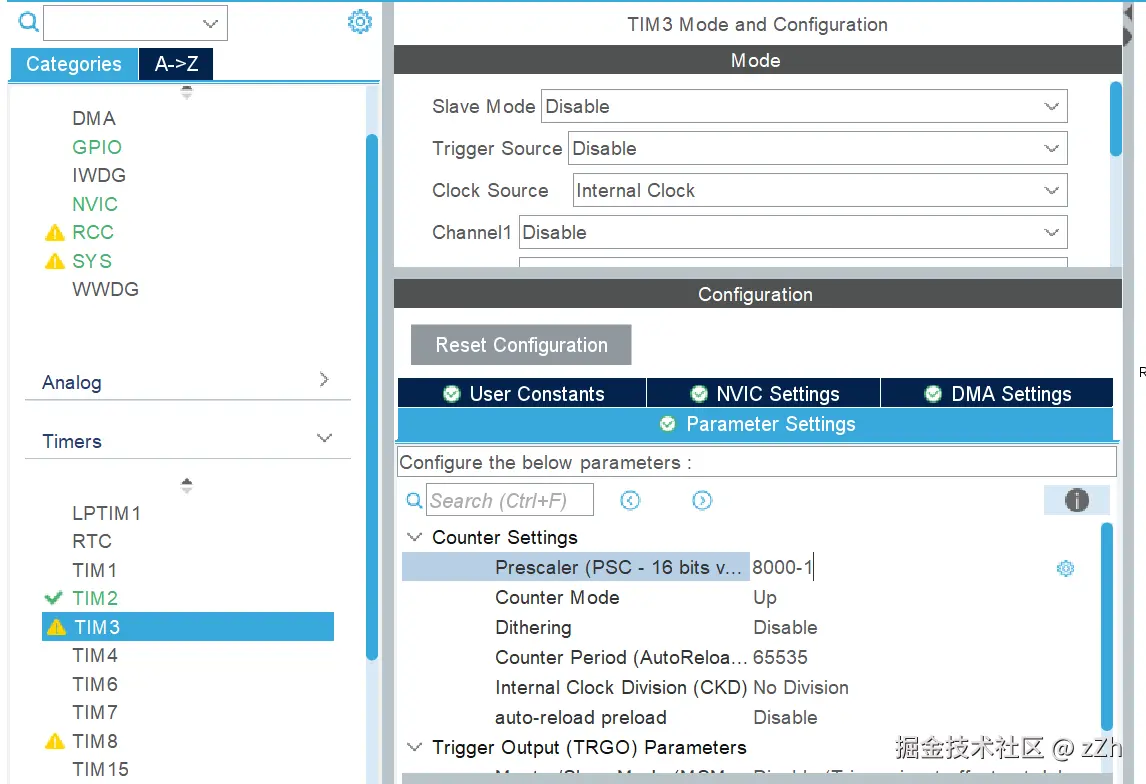

STM32CubeMX设置：
（不需要NVIC 使能）

 //按键1
    if(B1_state==0&&B1_last_state==1)//按键1按下
    {
        TIM3->CNT = 0;
    }
    else if(B1_state == 0 && B1_last_state == 0)//按键1一直按着
    {
        if(TIM3->CNT >= 10000)//按键1长按1s，0.5s就是5000
        {
            count++;
        }
    }
    else if(B1_state == 1 && B1_last_state == 0)//按键1松开
    {
        if(TIM3->CNT < 10000)//按键1短按
        {
            count+=2;
        }
    }

main文件中HAL_TIM_Base_Start(&htim3);
注意：

uint8_t B1_state,B1_last_state = 1;//设置为1，防止刚启动时count直接为2
uint8_t B2_state,B2_last_state = 1;
uint8_t B3_state,B3_last_state = 1;
uint8_t B4_state,B4_last_state = 1;

6.LCD高亮显示

原理：换背景色（LCD_SetBackColor()）

白字黄色高光

//    if(lcd_highshow == 0)
//    {
//        LCD_SetBackColor(Yellow);//第三行高亮
//        sprintf(text,"       count:%d     ",count);
//        LCD_DisplayStringLine(Line3,(uint8_t *)text);
//
//        LCD_SetBackColor(Black);
//        sprintf(text,"       para1        ");
//        LCD_DisplayStringLine(Line4,(uint8_t *)text);
//
//        sprintf(text,"       para2        ");
//        LCD_DisplayStringLine(Line5,(uint8_t *)text);
//    }
//    else if(lcd_highshow == 1)
//    {
//        LCD_SetBackColor(Black);
//        sprintf(text,"       count:%d     ",count);
//        LCD_DisplayStringLine(Line3,(uint8_t *)text);
//
//        LCD_SetBackColor(Yellow);//第四行高亮
//        sprintf(text,"       para1        ");
//        LCD_DisplayStringLine(Line4,(uint8_t *)text);
//
//        LCD_SetBackColor(Black);
//        sprintf(text,"       para2        ");
//        LCD_DisplayStringLine(Line5,(uint8_t *)text);
//    }
//
//    else if(lcd_highshow == 2)
//    {
//        sprintf(text,"       count:%d     ",count);
//        LCD_DisplayStringLine(Line3,(uint8_t *)text);
//
//        sprintf(text,"       para1        ");
//        LCD_DisplayStringLine(Line4,(uint8_t *)text);
//
//        LCD_SetBackColor(Yellow);//第五行高亮
//        sprintf(text,"       para2        ");
//        LCD_DisplayStringLine(Line5,(uint8_t *)text);
//
//        LCD_SetBackColor(Black);
//    }

选中时黑底白字变白底黑字

    if(lcd_highshow == 0)
    {
        LCD_SetBackColor(White);//第三行高亮
        LCD_SetTextColor(Black);

        sprintf(text,"       count:%d     ",count);
        LCD_DisplayStringLine(Line3,(uint8_t *)text);

        LCD_SetBackColor(Black);
        LCD_SetTextColor(White);
        sprintf(text,"       para1        ");
        LCD_DisplayStringLine(Line4,(uint8_t *)text);

        sprintf(text,"       para2        ");
        LCD_DisplayStringLine(Line5,(uint8_t *)text);
    }
    else if(lcd_highshow == 1)
    {
        sprintf(text,"       count:%d     ",count);
        LCD_DisplayStringLine(Line3,(uint8_t *)text);

        LCD_SetBackColor(White);
        LCD_SetTextColor(Black);//第四行高亮

        sprintf(text,"       para1        ");
        LCD_DisplayStringLine(Line4,(uint8_t *)text);

        LCD_SetBackColor(Black);
        LCD_SetTextColor(White);
        sprintf(text,"       para2        ");
        LCD_DisplayStringLine(Line5,(uint8_t *)text);
    }

    else if(lcd_highshow == 2)
    {
        sprintf(text,"       count:%d     ",count);
        LCD_DisplayStringLine(Line3,(uint8_t *)text);

        sprintf(text,"       para1        ");
        LCD_DisplayStringLine(Line4,(uint8_t *)text);

        LCD_SetBackColor(White);
        LCD_SetTextColor(Black);//第五行高亮
        sprintf(text,"       para2        ");
        LCD_DisplayStringLine(Line5,(uint8_t *)text);

        LCD_SetBackColor(Black);
        LCD_SetTextColor(White);
    }

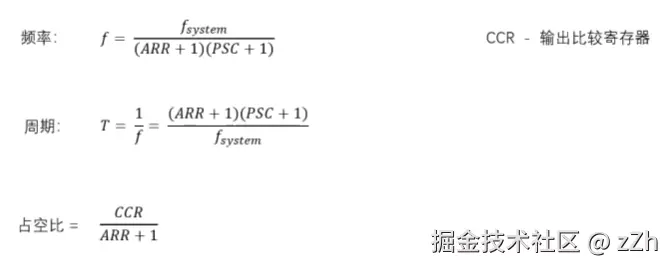

7.PWM输出

eg.让PA1输出频率为1000HZ、占空比为50%的方波： f(system)=80000000
->ARR+1=100,PSC+1=800
->f=1000Hz

代码：（在while(1)外，/* USER CODE BEGIN 2 */和/* USER CODE END 2 */内）

  HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);
  TIM2->CCR2 = 50;

8.输入捕获测量引脚输出PWM波

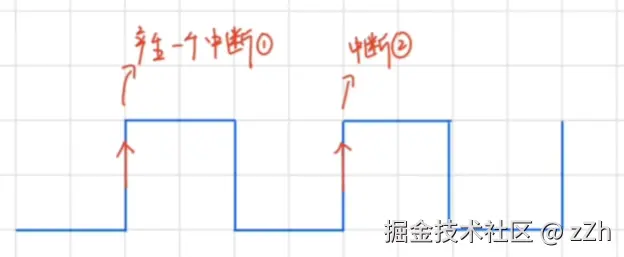

在第一个上升沿的时候CNT=0，测量下一个上升沿时的CNT（即capture_value）

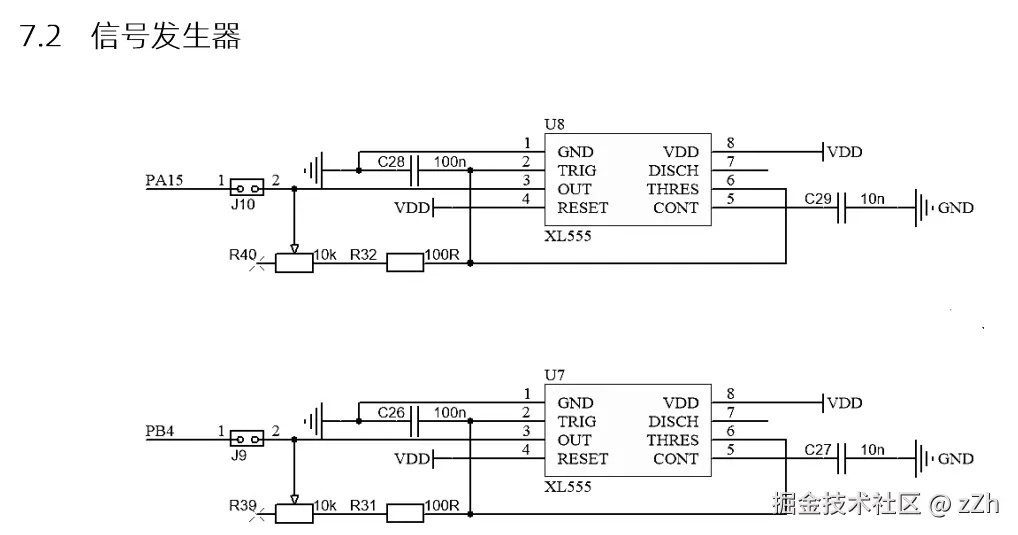

XL555 : 555定时器（输出一个频率可调的PWM波）
频率是通过R40电位器来调的

方法：

用PA1产生PWM波，用PA7测量 （8 讲这个）
用555定时器产生PWM波，用PA15或PB4测量 （详见 9）

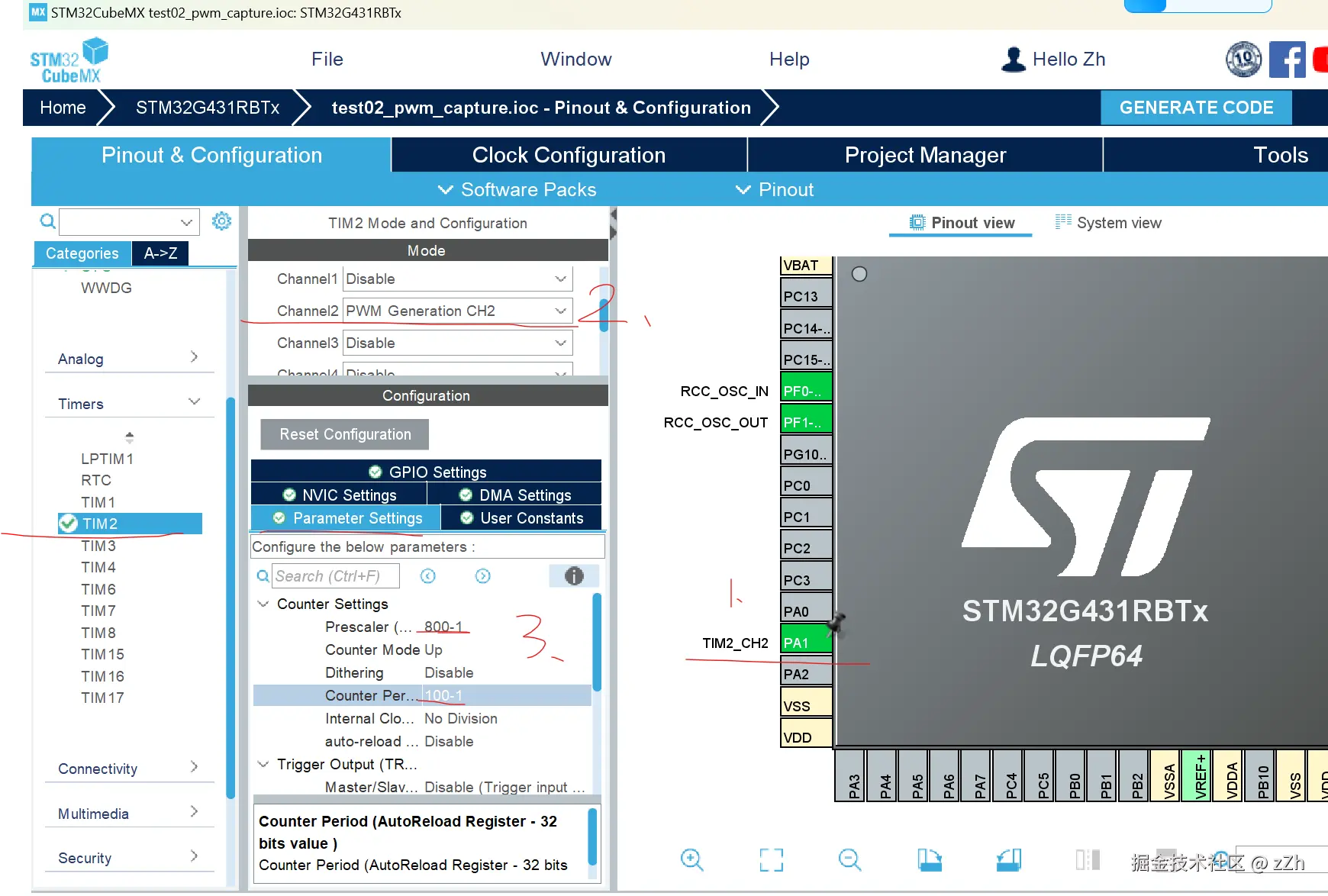

STM32CubeMX里
PA7选TIM17_CH1
PA1选TIM2_CH2
将PSC设置成 80-1
然后点NVIC settings使能中断
在main中 HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);TIM2->CCR2 = 50;下写上HAL_TIM_IC_Start_IT(&htim17,TIM_CHANNEL_1)使能中断
fun.c中：

小细节

HAL_TIM_ReadCapturedValue()函数实际上是读取CCR的值而不是CNT的值，这是因为在捕获到上升沿的时候，会将CNT赋值给CCR

中断回调函数：

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM17)
    {
        capture_value=TIM17->CCR1;//两种写法是一样的
        //capture_value = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);
        TIM17->CNT = 0;

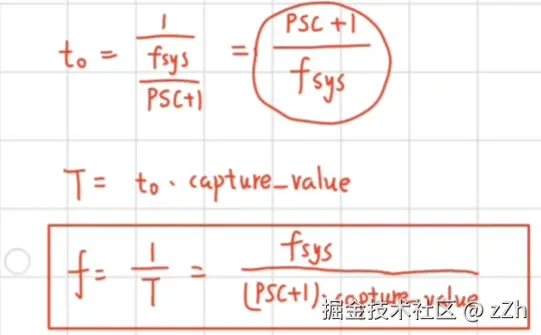

        fre = 80000000/(80*capture_value);
    }
}

9.输入捕获测555定时器频率

STM32CubeMX里
PA15:TIM2_CH1
PB4:TIM16_CH1
Timer->
TIM2->CH1:input capture direct mode->PSC=80-1->NVIC settings 中断使能
TIM16->CH1:（上述TIM2CH1相同的操作）

代码：

main中：HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_1);//使能中断 HAL_TIM_IC_Start_IT(&htim16,TIM_CHANNEL_1);
fun中中断回调函数：

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM16)//频率输出1  R39
    {
        capture_value1 = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);
        TIM16->CNT = 0;
        fre1 = 80000000/(80*capture_value1);
    }

    if(htim->Instance == TIM2)//频率输出2  R40
    {
        capture_value2 = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);
        TIM2->CNT = 0;
        fre2 = 80000000/(80*capture_value2);
    }
}

不要忘记LCD初始化！！！！！

    LCD_Init();//不要忘记LCD初始化！！！！！！
    LCD_Clear(Black);
    LCD_SetBackColor(Black);
    LCD_SetTextColor(White);

10.ADC测量

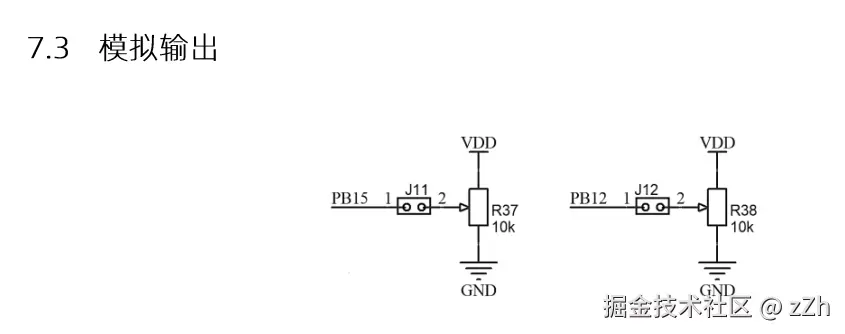

原理图：

R37、R38电压在0 ~ 3.3V之间，然后PB15、PB12读取到的adc值在0 ~ 4096之间
->vol = 3.3 * adc_value/4096;

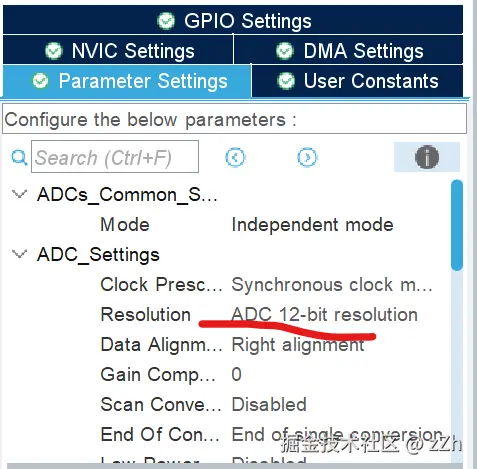

4096怎么来的：2的12次方就是4096

STM32CubeMX里

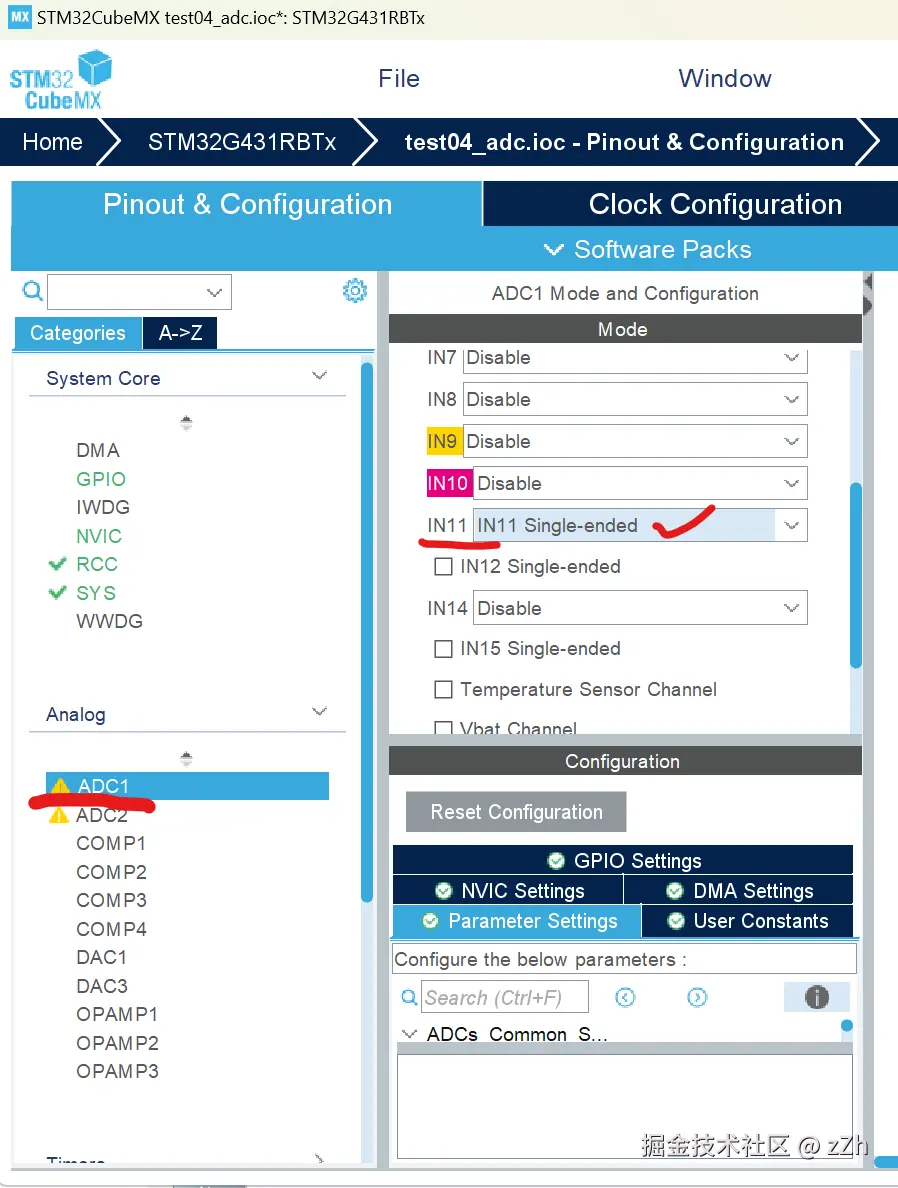

PB12选ADC1_IN11
PB15选ADC2_IN15
ADC1选IN11 Single-ended

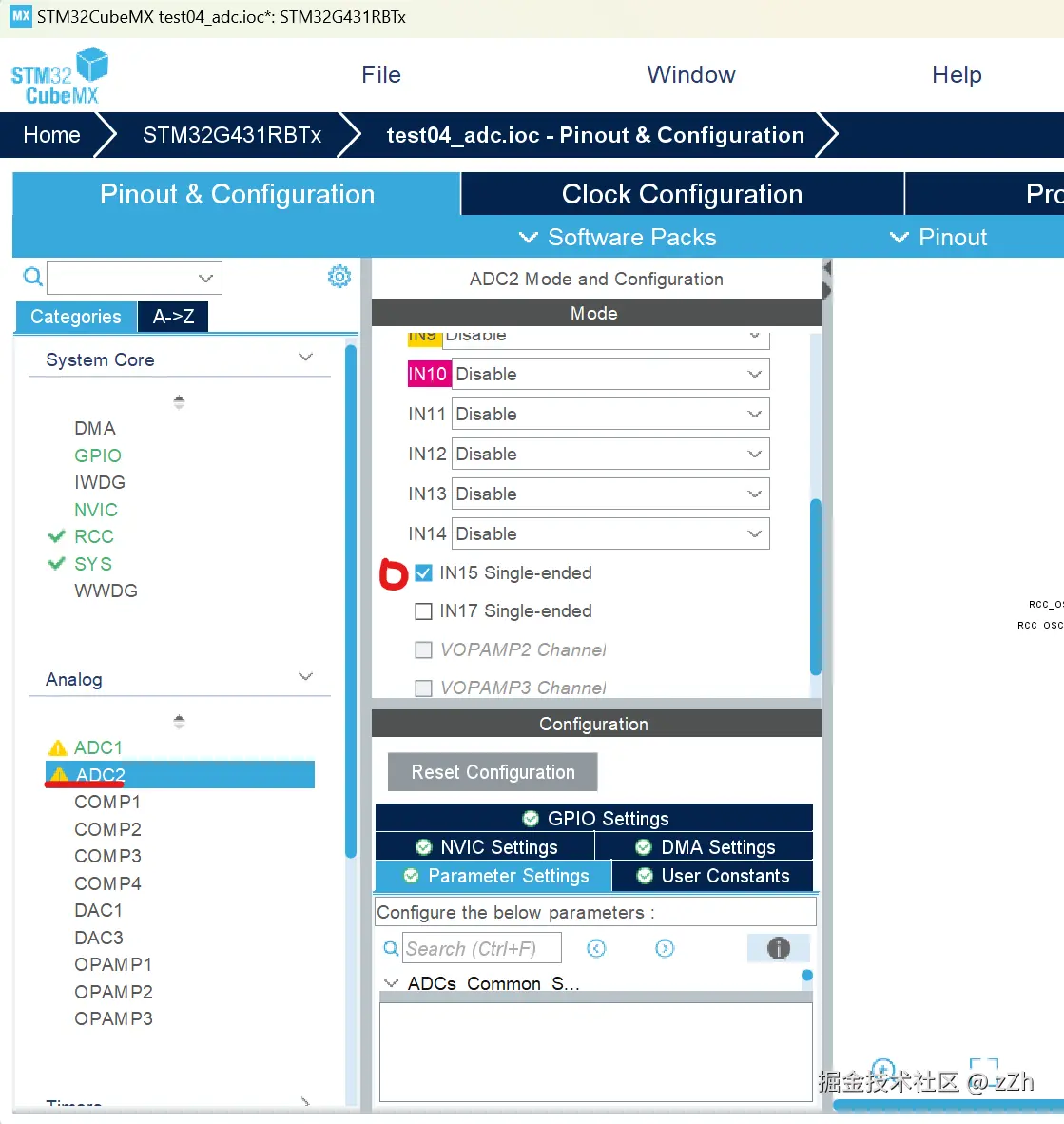

ADC2勾选IN15 Single-ended
fun.c 中

void lcd_show()
{
    sprintf(text,"        text        ");
    LCD_DisplayStringLine(Line0,(uint8_t *)text);
    sprintf(text,"   R37_VOL:%.2f V   ",get_vol(&hadc2));
    LCD_DisplayStringLine(Line3,(uint8_t *)text);
    sprintf(text,"   R38_VOL:%.2f V   ",get_vol(&hadc1));
    LCD_DisplayStringLine(Line5,(uint8_t *)text);
}
double get_vol(ADC_HandleTypeDef *hadc)
{
    HAL_ADC_Start(hadc);
    uint32_t adc_value = HAL_ADC_GetValue(hadc);

    return 3.3*adc_value/4096;
}

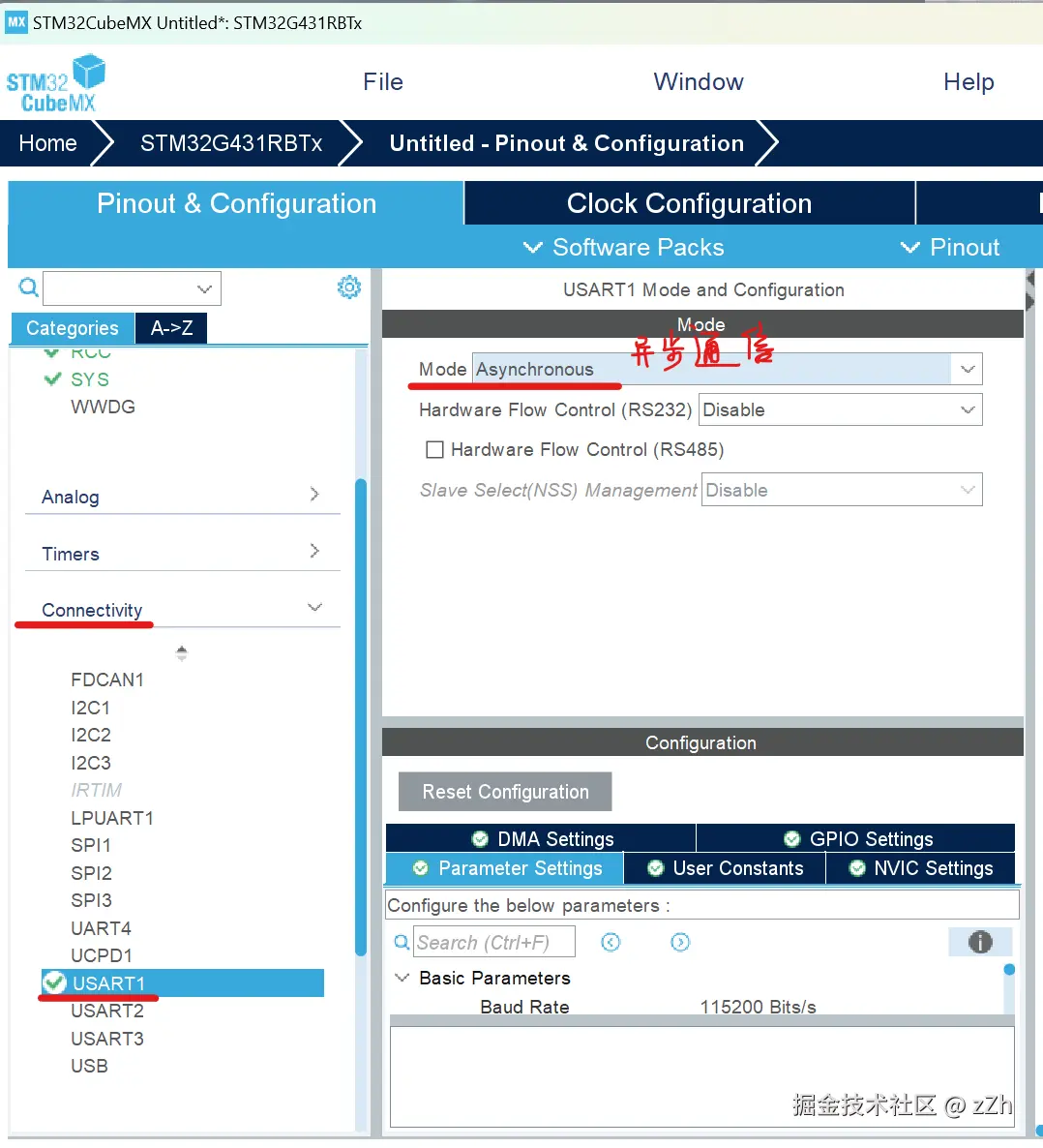

11.串口发送与接收

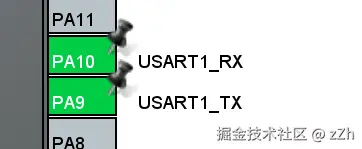

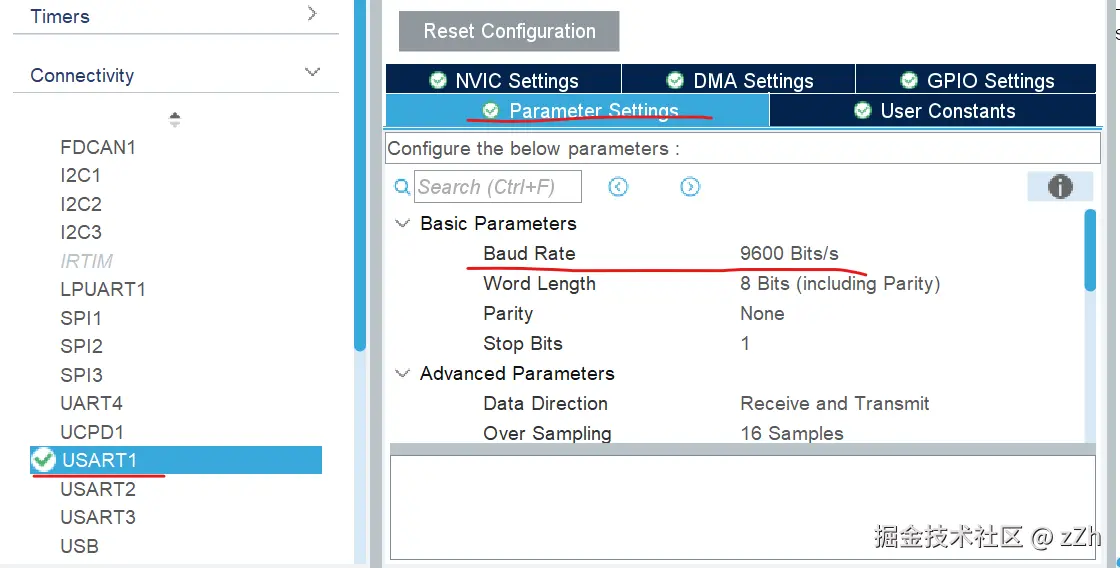

USART1；
PA9 ：TGT_TX
PA10 : TGT_RX

发送

NVIC Setting :enable

代码

将文件 stm32g4xx_hal_uart.h 中大概1633行处的HAL_UART_Transmit()函数拷贝到main函数中while(1)里
while（1）中

    char text01[20];
    sprintf(text01,"Lan Qiao Bei\r\n");

    HAL_UART_Transmit(&huart1,(uint8_t *)text01,sizeof(text01),50);//最后的“50”是时间
    HAL_Delay(1000);//每隔1s发送一次

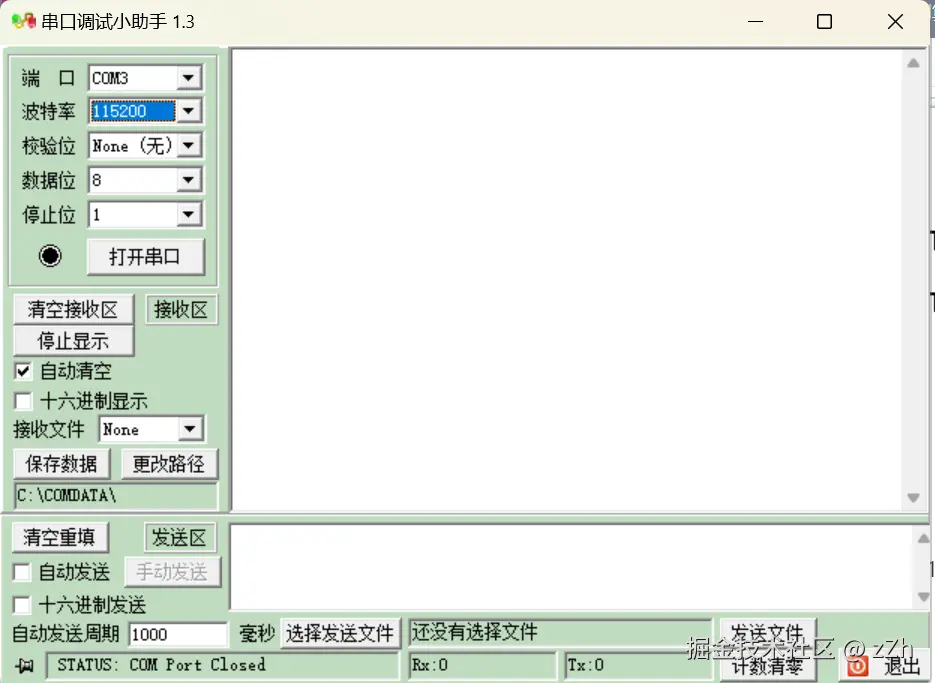

打开串口调试小助手

波特率设置成与cube中一样的115200Hz

接收

main.c中
（while(1)外）

HAL_UART_Receive_IT(&huart1,&rec_data,1);//相当于中断使能

fun.c中

uint8_t rec_data;
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        HAL_UART_Transmit(huart,&rec_data,1,50);//input : 指针 指针 大小  时间
        HAL_UART_Receive_IT(huart,&rec_data,1);//最后那个“1”为接收数据的字节数

    }
}

fun.h中

extern uint8_t rec_data;//因为要在main函数中使用！！！

12.利用定时器进行串口不定长数据接收

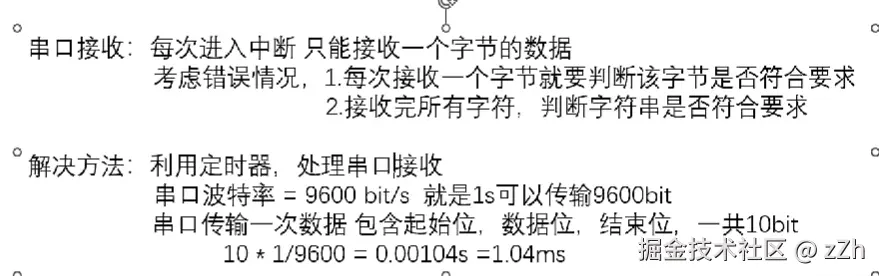

起始位 1 bit，数据位 8 bit，结束位 1 bit

（波特率(Baud Rate)为 9600 bit/s 时)

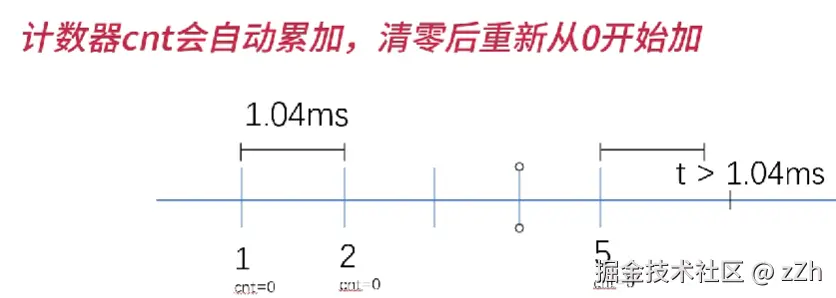

接收到最后一个数据时会判断t是否大于1.04ms，若大于1.04ms，则说明后面不会再有下一个数据发来了

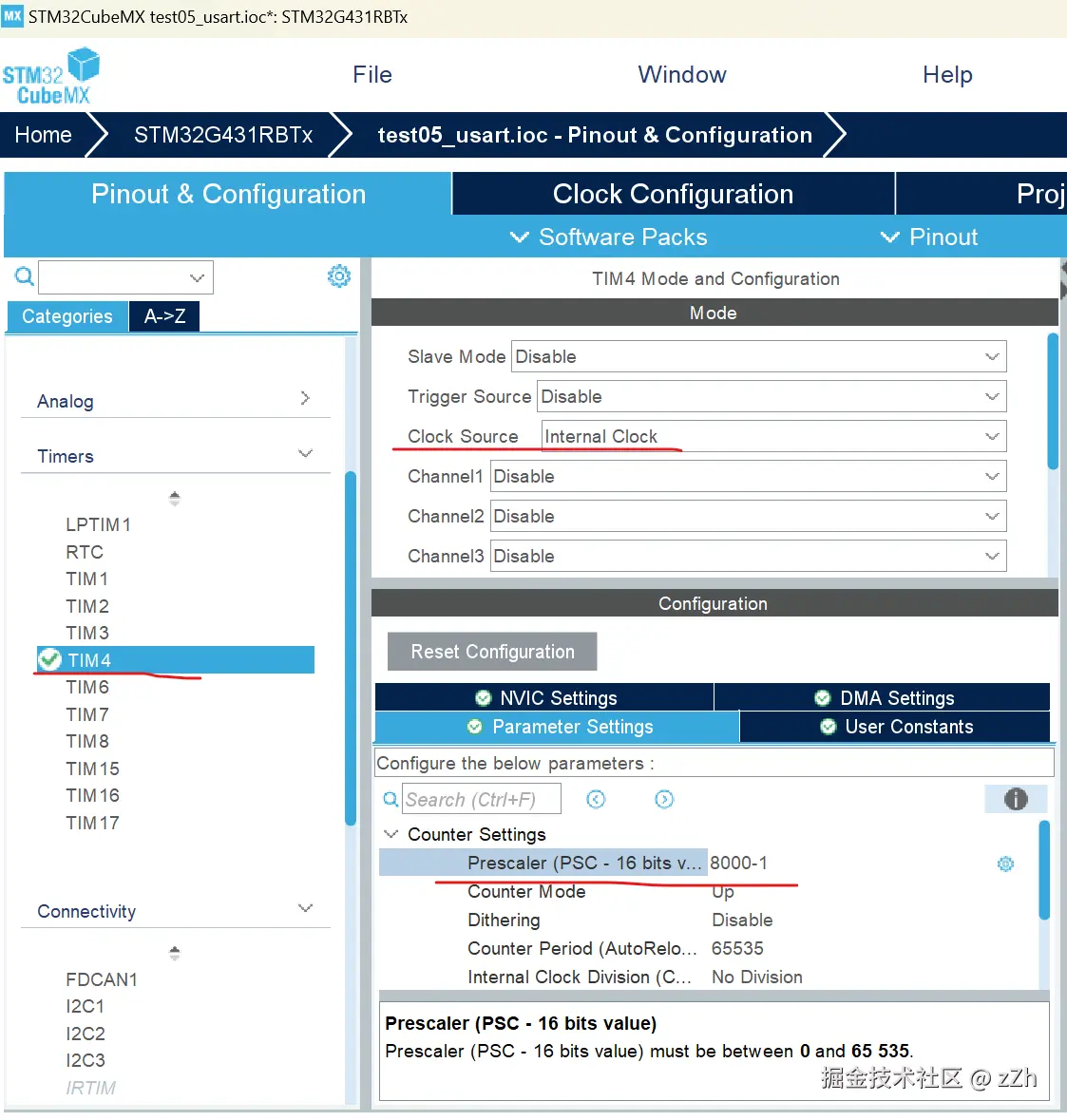

PSC+1=8000
8000/80000000 = 1/10000
CNT = 15 -> t = 15 * 1/10000 = 0.0015s = 1.5ms
判断 CNT>15 ，也就是说 t>1.5ms

分：**

main中while(1)外：

    HAL_UART_Receive_IT(&huart1,&rec_data,1);//最后那个“1”为接收数据的字节数
    HAL_TIM_Base_Start(&htim4);//使能定时器4;

while(1)中：

uart_data_rec();

fun.c中

uint8_t rec_data ,count;//count为数组的计数器
uint8_t rec_flag;
uint8_t rec_buff[20];//接收到的数据存储到这里
char send_buff[20];//发送数据的数组

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        //HAL_UART_Transmit(huart,&rec_data,1,50);//input : 指针 指针 大小  时间
        TIM4->CNT = 0;//计数器清零
        rec_flag=1;//接收数据时置1
        rec_buff[count] = rec_data;
        count++;
        HAL_UART_Receive_IT(huart,&rec_data,1);//最后那个“1”为接收数据的字节数

    }
}
//接收函数
void uart_data_rec()
{
    if(rec_flag)
    {
        if(TIM4 -> CNT >15) //数据接收完成
        {
            //处理数据

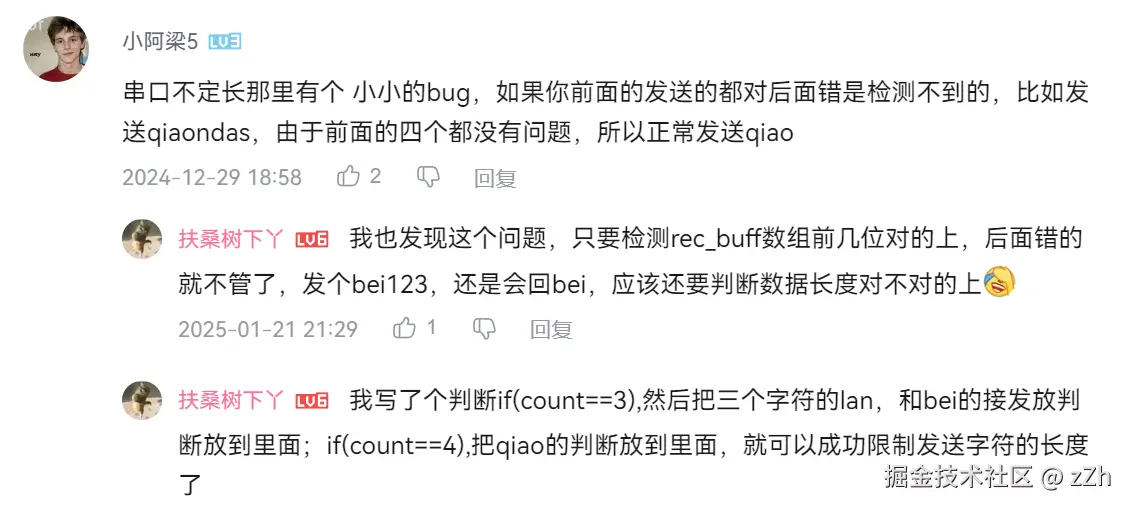

            if(count == 3 && rec_buff[0] == 'l' && rec_buff[1] == 'a' && rec_buff[2] == 'n')   //如果前三个为 “lan”  加上判断长度的条件可以防止前面都对后面加字符的情况
            {
                sprintf(send_buff,"lan\r\n");//将数据存到send_buff中
                HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//发送
            }
            if(count == 4 && rec_buff[0] == 'q' && rec_buff[1] == 'i' && rec_buff[2] == 'a'&& rec_buff[3] == 'o')   //如果前三个为 “qiao”
            {
                sprintf(send_buff,"qiao\r\n");//将数据存到send_buff中
                HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//发送
            }
            if(count == 3 && rec_buff[0] == 'b' && rec_buff[1] == 'e' && rec_buff[2] == 'i')   //如果前三个为 “bei”
            {
                sprintf(send_buff,"bei\r\n");//将数据存到send_buff中
                HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//发送
            }
            else
            {
                sprintf(send_buff,"error!\r\n");//将数据存到send_buff中
                HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//发送
            }
            rec_flag = 0;//代表接收完成

            for(int i=0;i<count;i++)//清空数组
                rec_buff[i]=0;
            count = 0;
        }

    }

}

}

13.EEPROM 读写

eeprom是非易失性存储器（掉电后数据不会丢失）

注：

主机给从机发信息，从机接到消息后要给主机回应
从机给主机发信息，主机接到消息后也要给从机回应即接收方给发送方回应

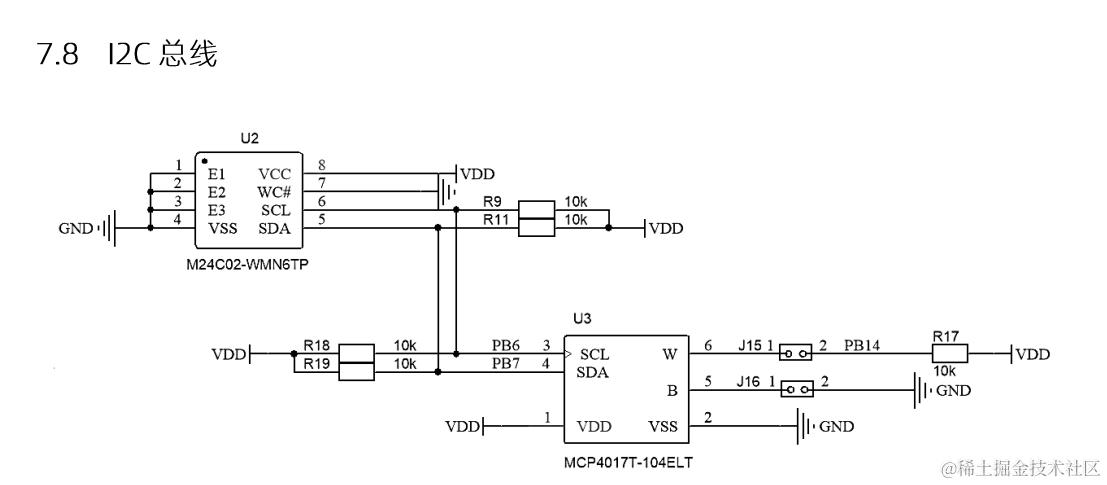

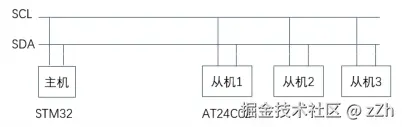

IIC通信协议

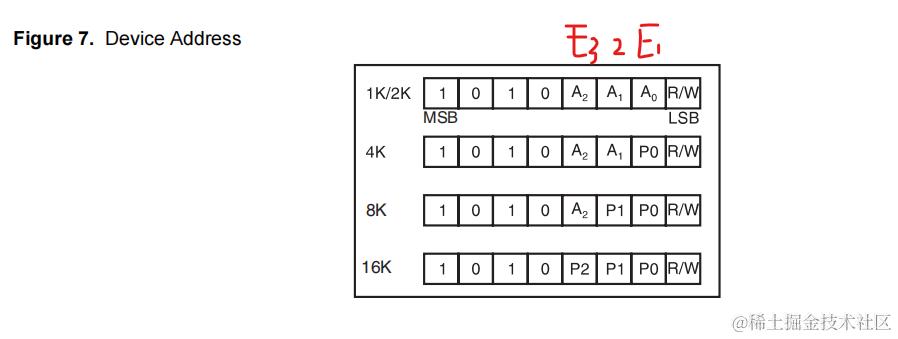

AT24C02产品手册p11：

E1、E2、E3都是接地的->A2、A1、A0都是0
最后一位的 R/W 是 read 和 write (分别是 1 和 0 )

代码部分：

将资源包里的i2c_hal.c和i2c_hal.h复制到code文件夹中（记得去include一下）
在headfile.h中#include"i2c_hal.h"

i2c_hal.c中最后加上：

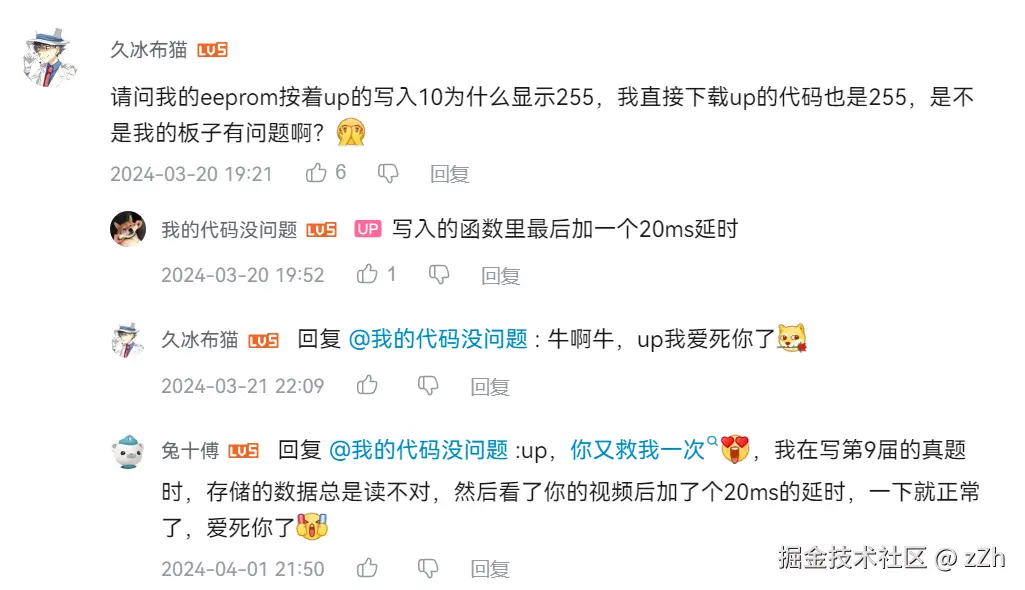

void eeprom_write(uint8_t addr,uint8_t dat)
{
    I2CStart();//开启I2C
    I2CSendByte(0xa0);//发送写地址
    I2CWaitAck();//等待回应

    I2CSendByte(addr);//发送内地址（实际写入AT24C02的地址 0~ 255）
    I2CWaitAck();//等待回应
    I2CSendByte(dat);//写数据
    I2CWaitAck();//等待回应

    I2CStop();//结束
}

uint8_t eeprom_read(uint8_t addr)
{
    I2CStart();//开启I2C
    I2CSendByte(0xa0);//发送写地址（因为第一步要先发送读取数据的地址）
    I2CWaitAck();//等待回应

    I2CSendByte(addr);//发送内地址（实际读取AT24C02的地址）
    I2CWaitAck();//等待回应
    I2CStop();//先停止

    I2CStart();//开启I2C
    I2CSendByte(0xa1);//发送读地址
    I2CWaitAck();//等待回应

    uint8_t dat =  I2CReceiveByte();
    I2CSendNotAck();//注意！！！此时主机不回应，如果回应就会发送下一个数据
    I2CStop();

    return dat;
}

记得在 i2c_hal.h 中加入定义：void eeprom_write(uint8_t addr,uint8_t dat); uint8_t eeprom_read(uint8_t addr);

读取AT24C02第0个地址的数据：

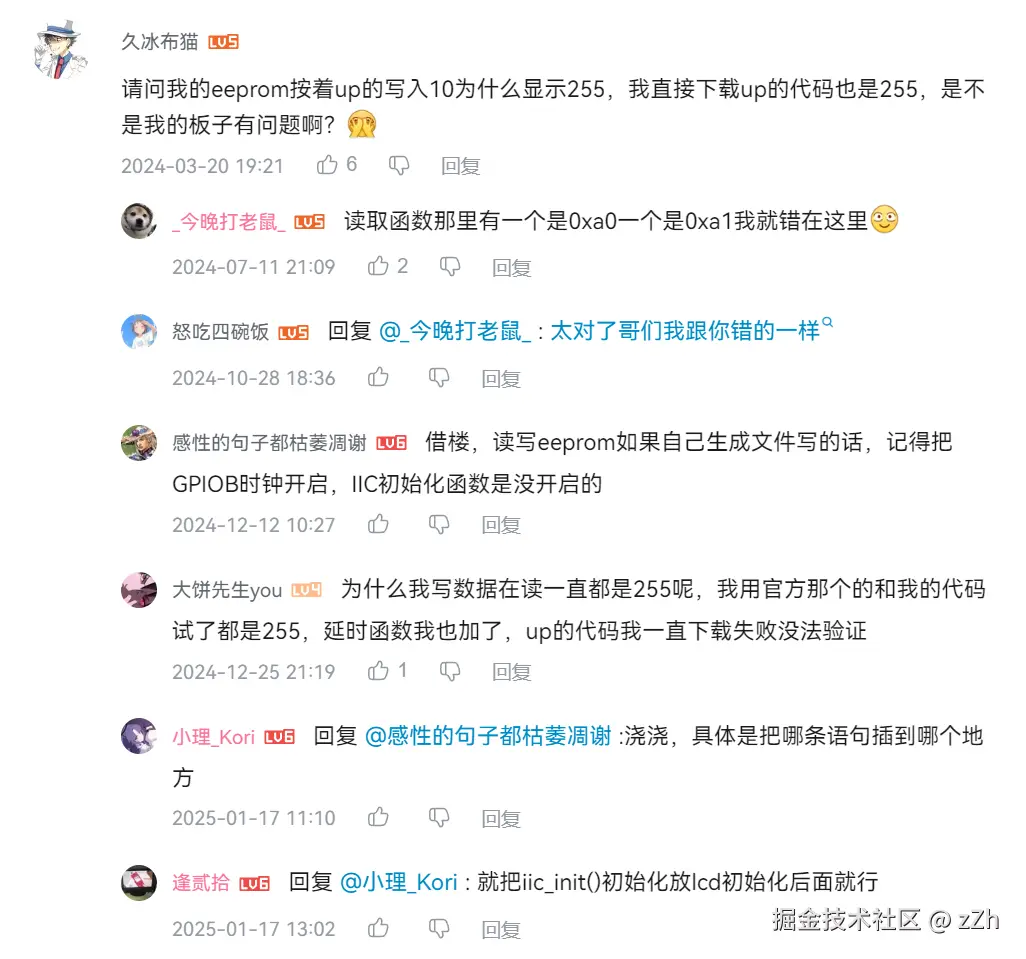

i2C的初始化（可放在LCD初始化之后）
使用eeprom_read(0)函数
main函数中

uint8_t dat = eeprom_read(0);
char text[20];

while(1)中：

      sprintf(text,"      %d      ",dat);
      LCD_DisplayStringLine(Line0,(uint8_t *)text);

14.RTC实时时钟

主要功能实现：

设置时间和日期
读取时间和日期

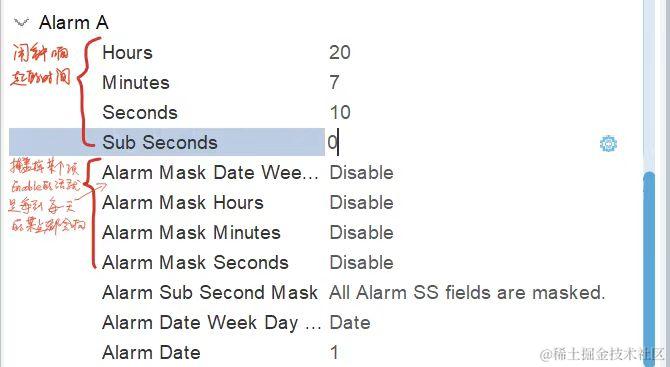

设置一个闹钟

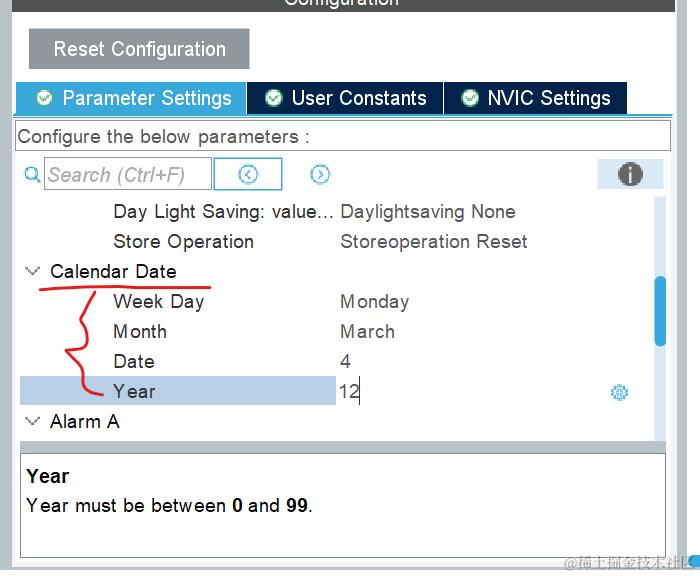

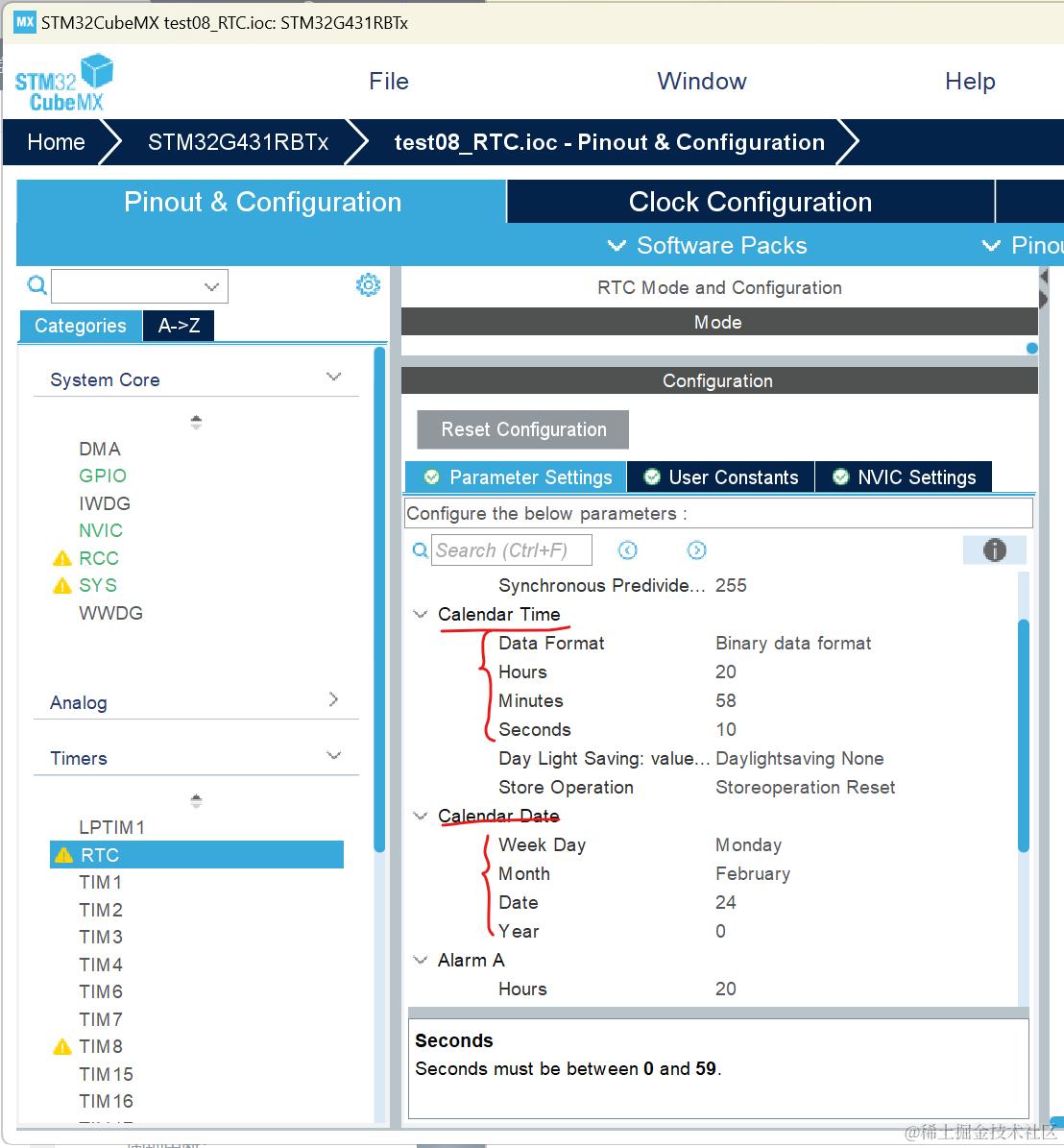

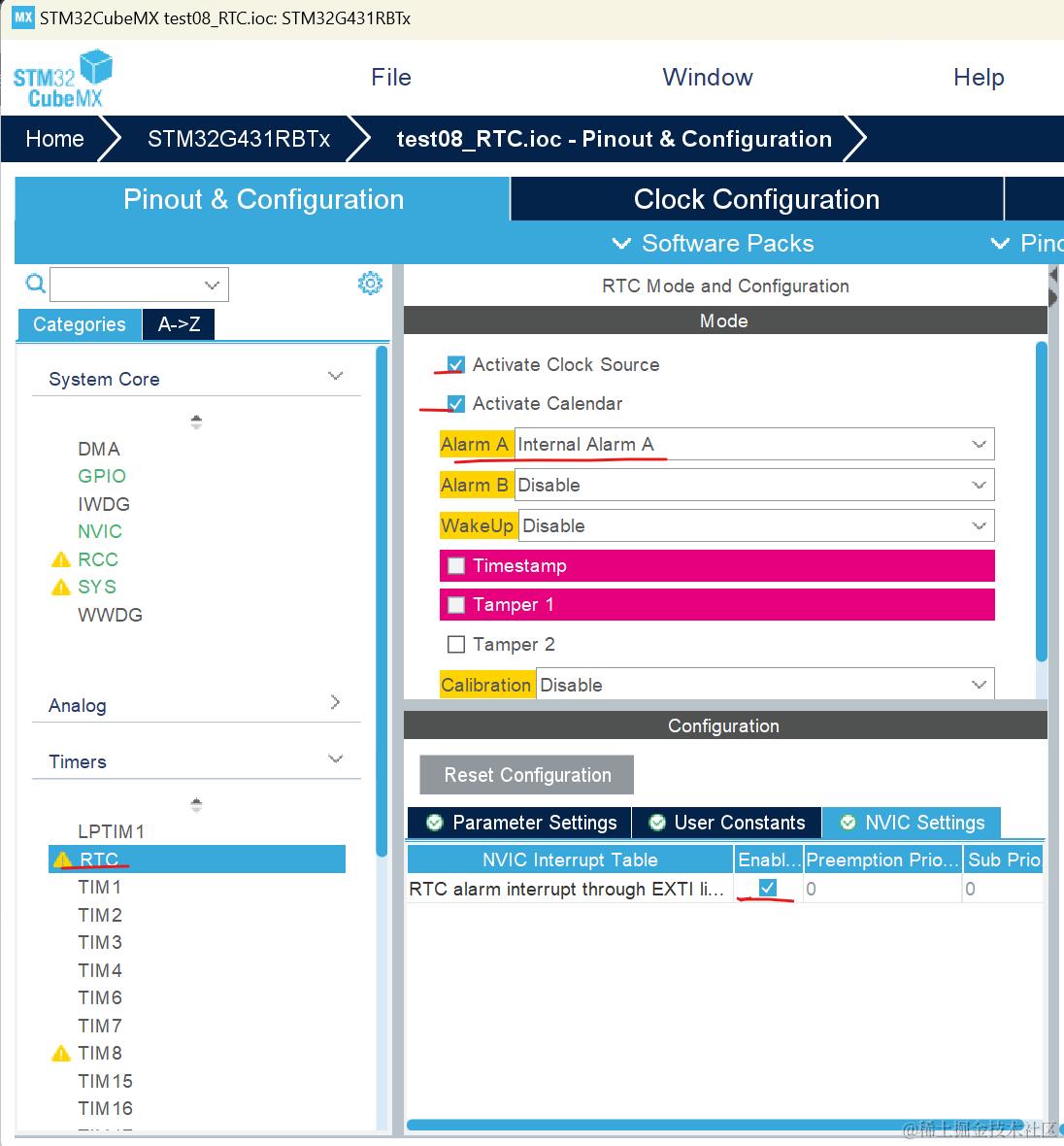

STM32CubeMX中的设置：

实现时间流动

Keil中：

char text[20];
RTC_TimeTypeDef sTime = {0};
RTC_DateTypeDef sDate = {0};
void lcd_show()
{

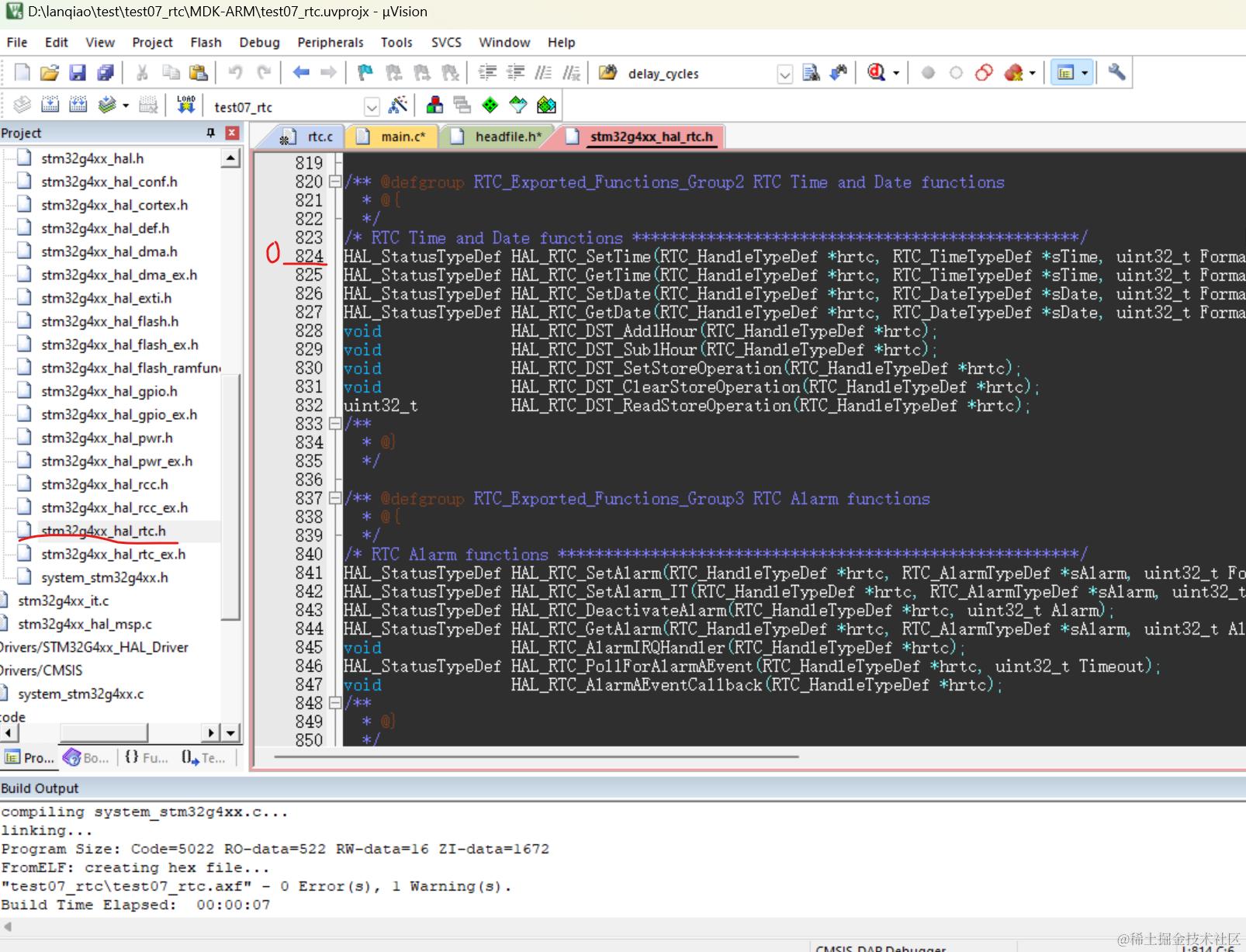

    HAL_RTC_GetTime(&hrtc,&sTime,RTC_FORMAT_BIN);//获取时间  第一个参数是句柄 &hrtc ,第二个是变量，第三个是 格式，例如 RTC_FORMAT_BIN 、RTC_FORMAT_BCD（和cubemx一样）
    HAL_RTC_GetDate(&hrtc,&sDate,RTC_FORMAT_BIN);//获取日期
    sprintf(text,"        text        ");
    LCD_DisplayStringLine(Line0,(uint8_t *)text);
    sprintf(text,"     %02d:%02d:%02d    ",sTime.Hours,sTime.Minutes,sTime.Seconds);
    LCD_DisplayStringLine(Line3,(uint8_t *)text);
    sprintf(text,"     %d-%d-%d-%d    ",sDate.Year,sDate.Month,sDate.Date,sDate.WeekDay);
    LCD_DisplayStringLine(Line5,(uint8_t *)text);
}

注意： 这里即使你不需要获取日期也要将获取日期的函数添上，不然的话时间不会流动！！！！

闹钟中断：

将大约832行处的中断回调函数void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)拷贝到fun.c中

void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)//中断回调函数
{
    led_mode = 1;
}

再在void lcd_show 函数中最后加上led_show(1,mode);

2025.02.24晚上21：35更新至此

蓝桥杯嵌入式2025备赛B站教程视频笔记总结
