蓝桥杯嵌入式B站课程总结

〇、新建工程

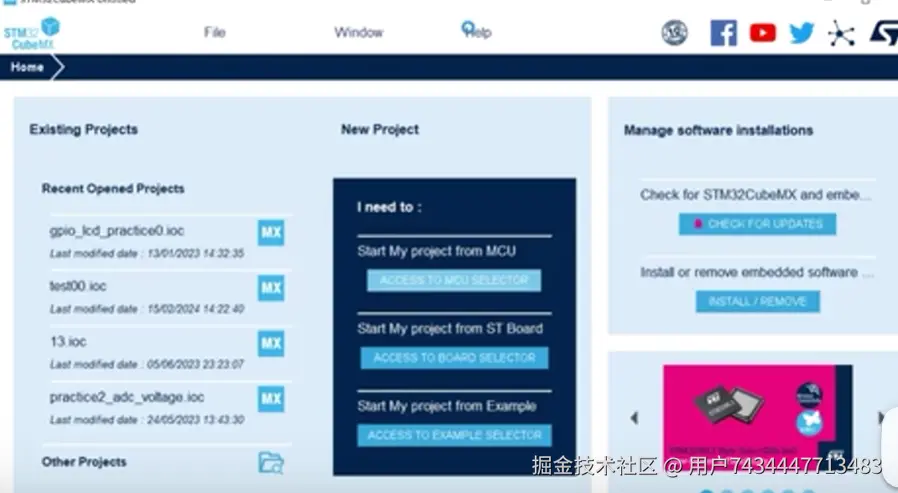

①打开STM32Cube,点击中间部分的“Access To MCU SELECTOR”；

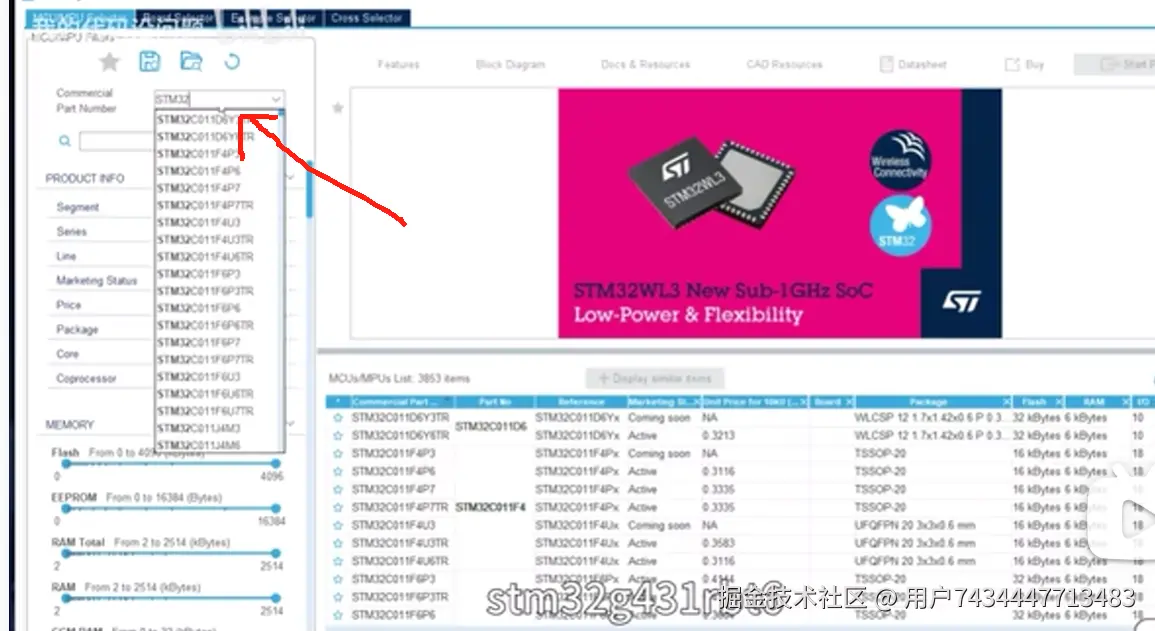

②搜索“STM32G431RBT6”

③“System Core”中点“RCC”，“High Speed Clock(HSE)”选择“Crystal/Ceramic Resonator”（外部时钟使能）,“SYS”中“Debug”选择“Serial Wire”;

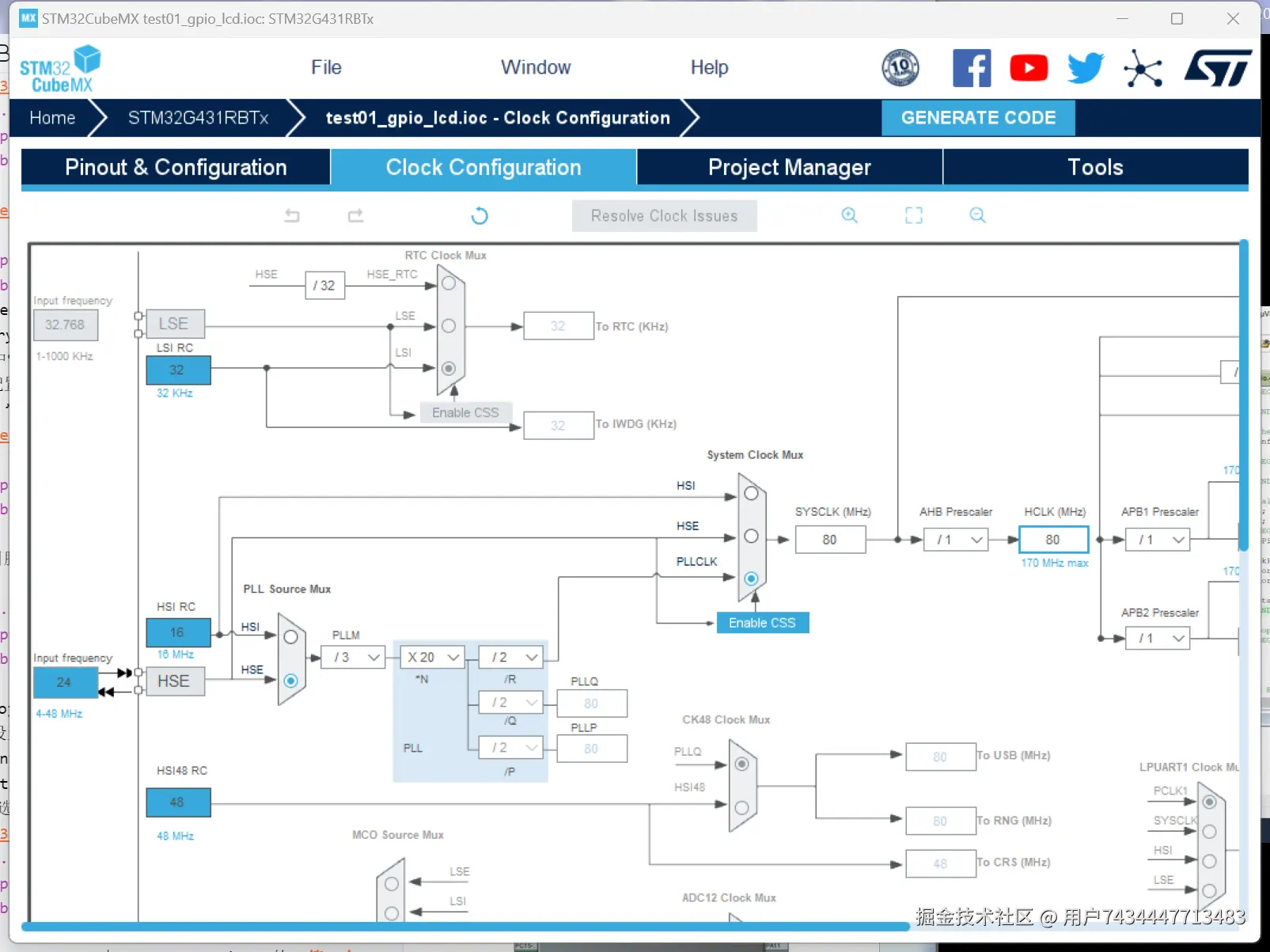

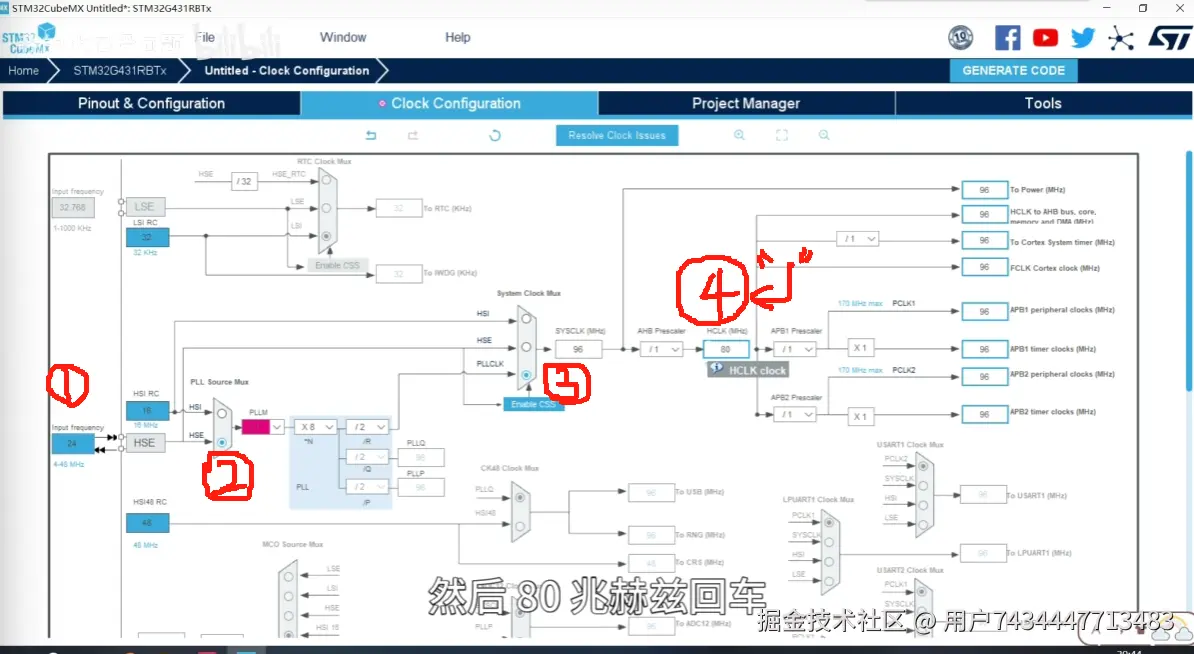

④时钟配置输入24MHz，选择“HSE”，选择“PLLCLK”，“HCLK（MHz）”选择“80MHz”回车;

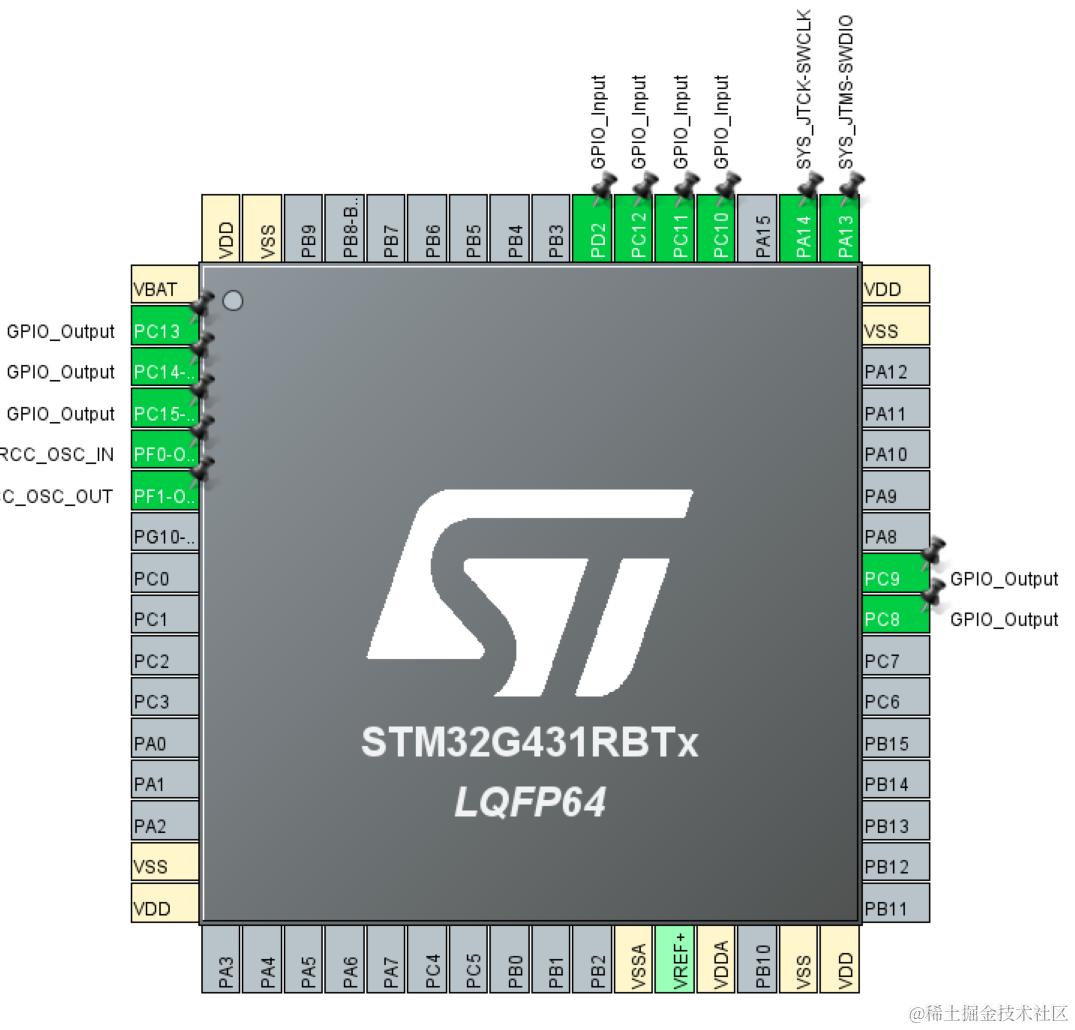

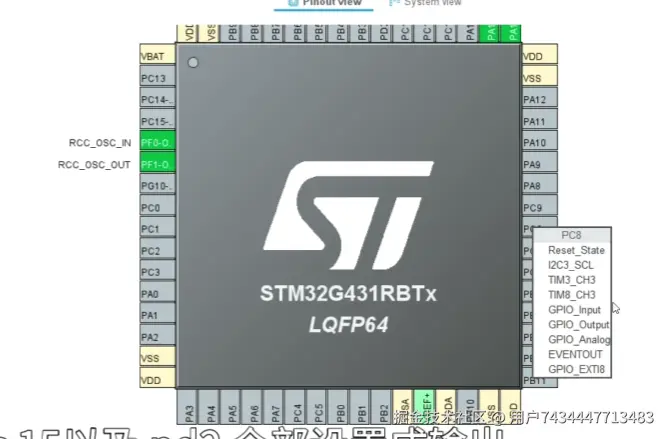

最终： ⑤设置引脚，包括看GPIO默认输出状态（eg.例如设置GPIO output level为High）;

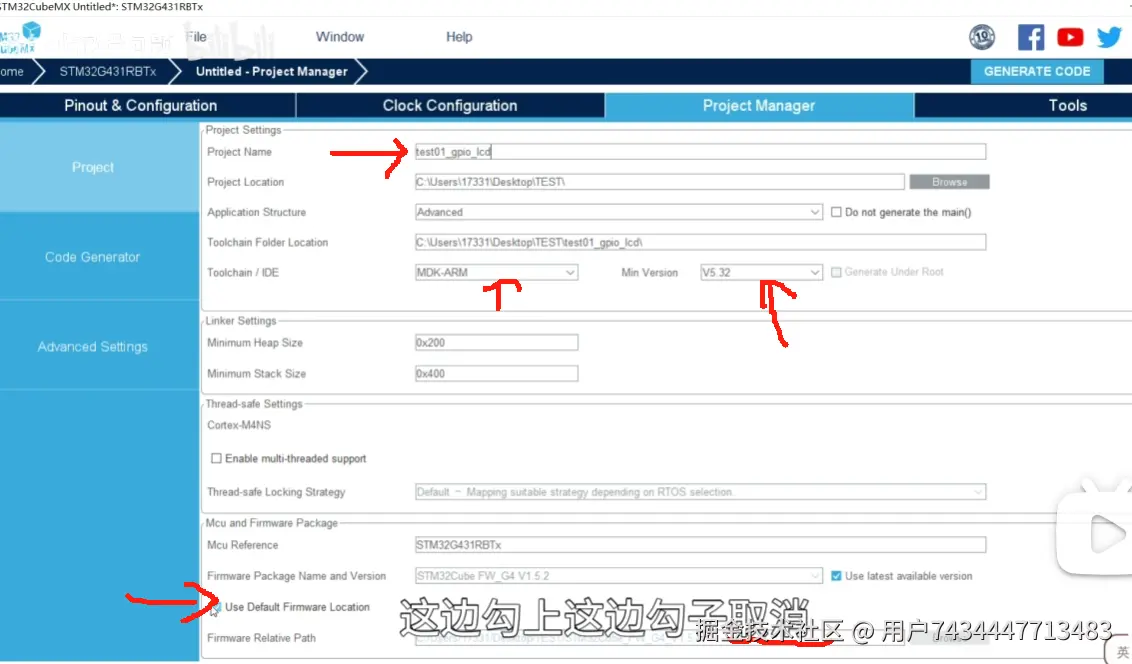

⑥点“Project Manager”中，“Project”的“Project Name”设置名字，“Toolchain/IDE”设置“MDK-ARM” “Min Version” 设置版本（eg.本机为“v5”），下方“Use Default Firmware Location”勾选取消,点击最后方三个点选择库文件打开;

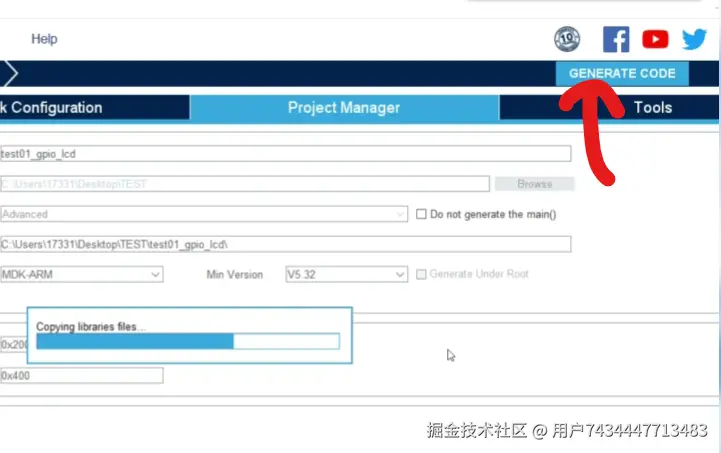

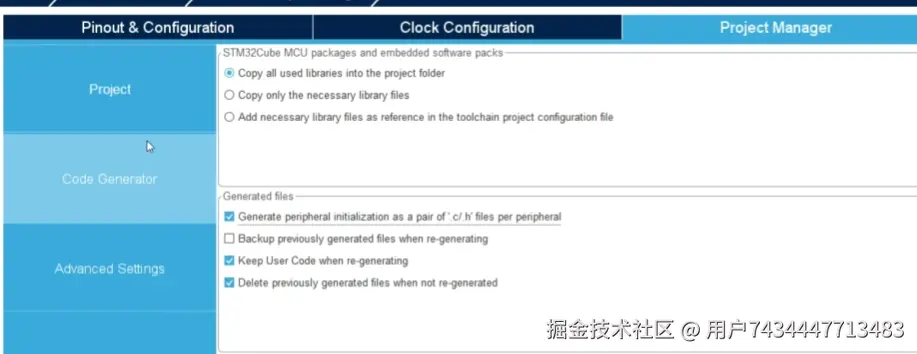

⑦“Code Generator”中“Generated files”的第一个“Generate peripheral initialzation as a pair of ...”，点击“GENERATE CODE”生成代码打开;

一、点亮LED

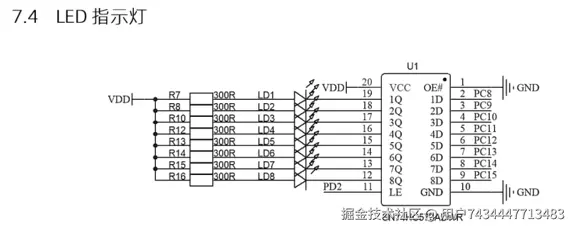

step1: PD2输出高电平（PD2为使能端）

step2: PC8~PC15输出低电平，即点亮

step3: PD2输出低电平

注意：

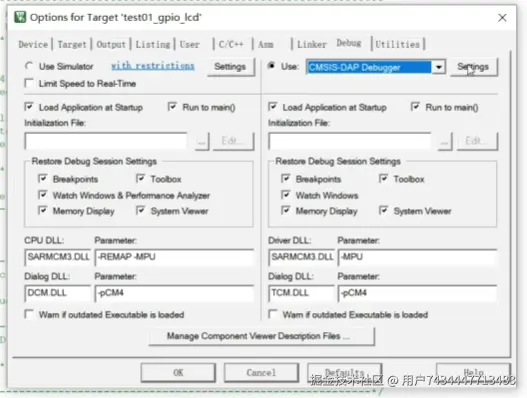

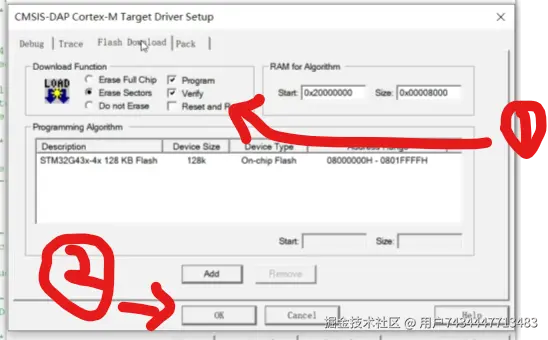

PS： 下载要注意去“魔术棒”那里设置一下，“Debug”的右半边“Use”选择“CMSIS-DAP Debugger”

再勾选“Reset and Run”

.h文件最后留一行可以避免Waring

void led_show(uint8_t led,uint8_t mode)
{
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
	if(mode)//mode==1,置低电平，即点亮

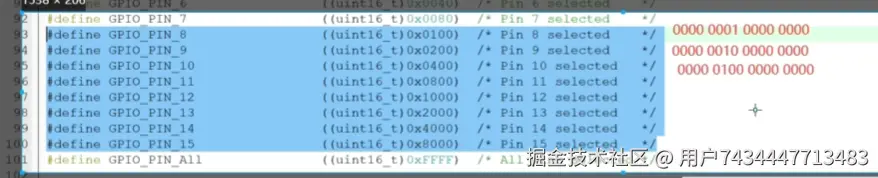

		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8 << (led - 1),GPIO_PIN_RESET);
	else
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8 << (led - 1),GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}

---

二、按键

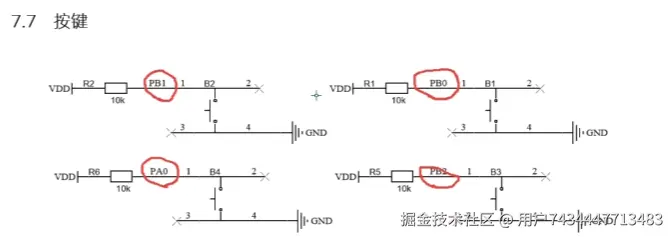

属于上拉输入，即按键没有按下时输入得到高电平，按键按下时，输入得到低电平;

uint8_t led1_state=0;
void key_scan()
{
	B1_state = HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0);
	if(B1_state == 0 && B1_last_state ==1)//按键S1按下
	{
		if(led1_state)
			led1_state=0;
		else
			led1_state=1;
		led_show(1,led1_state);

	}
	B1_last_state = B1_state;
}

---

三、LCD

---

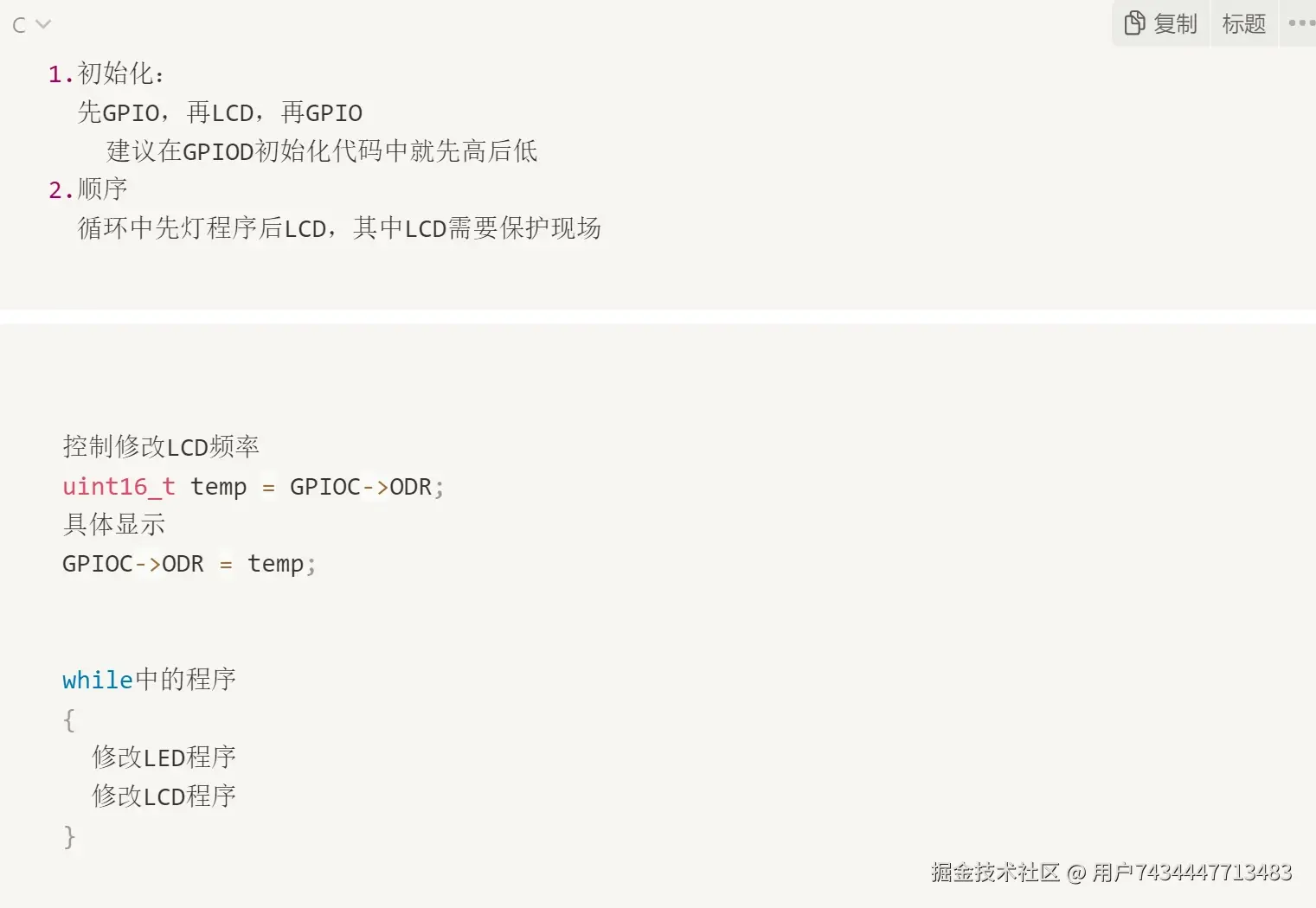

重要：解决lcd与led引脚冲突问题

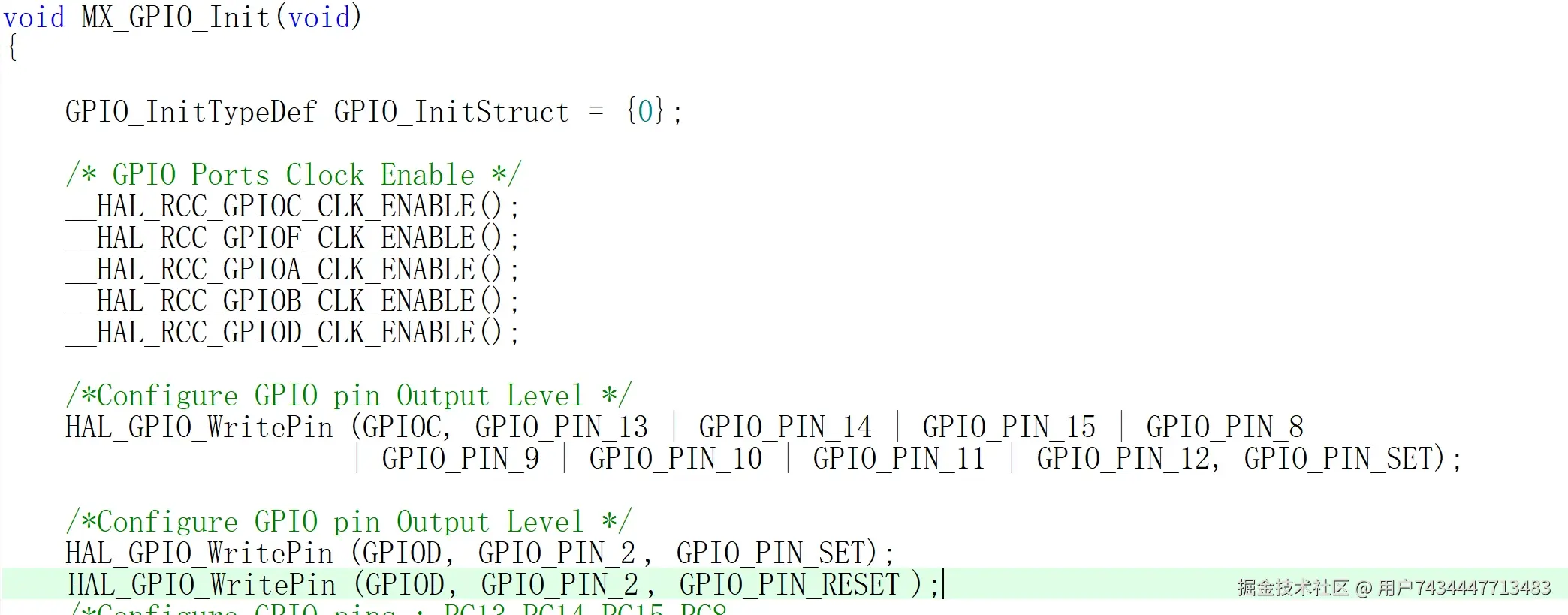

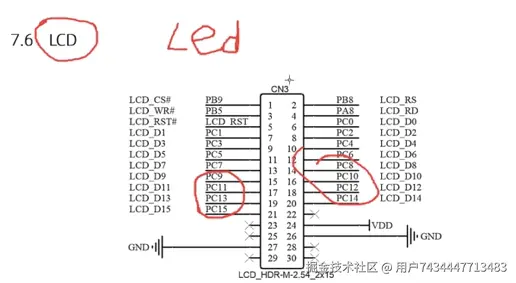

这些lcd函数改变了pc端的引脚的一个输出，一开始配置的时候将PD2置成高电平，是为了让初始化的时候就让led的一端即led的负端置高电平，默认一个熄灭的状态---》由此我们可以在lcd初始化之前让PD2置低电平
（即加上： HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);） 这样lcd就不会去改变led的状态
然后再到 LCD_DisplayStringLine(u8 Line, u8 *ptr) 函数中增加一句：

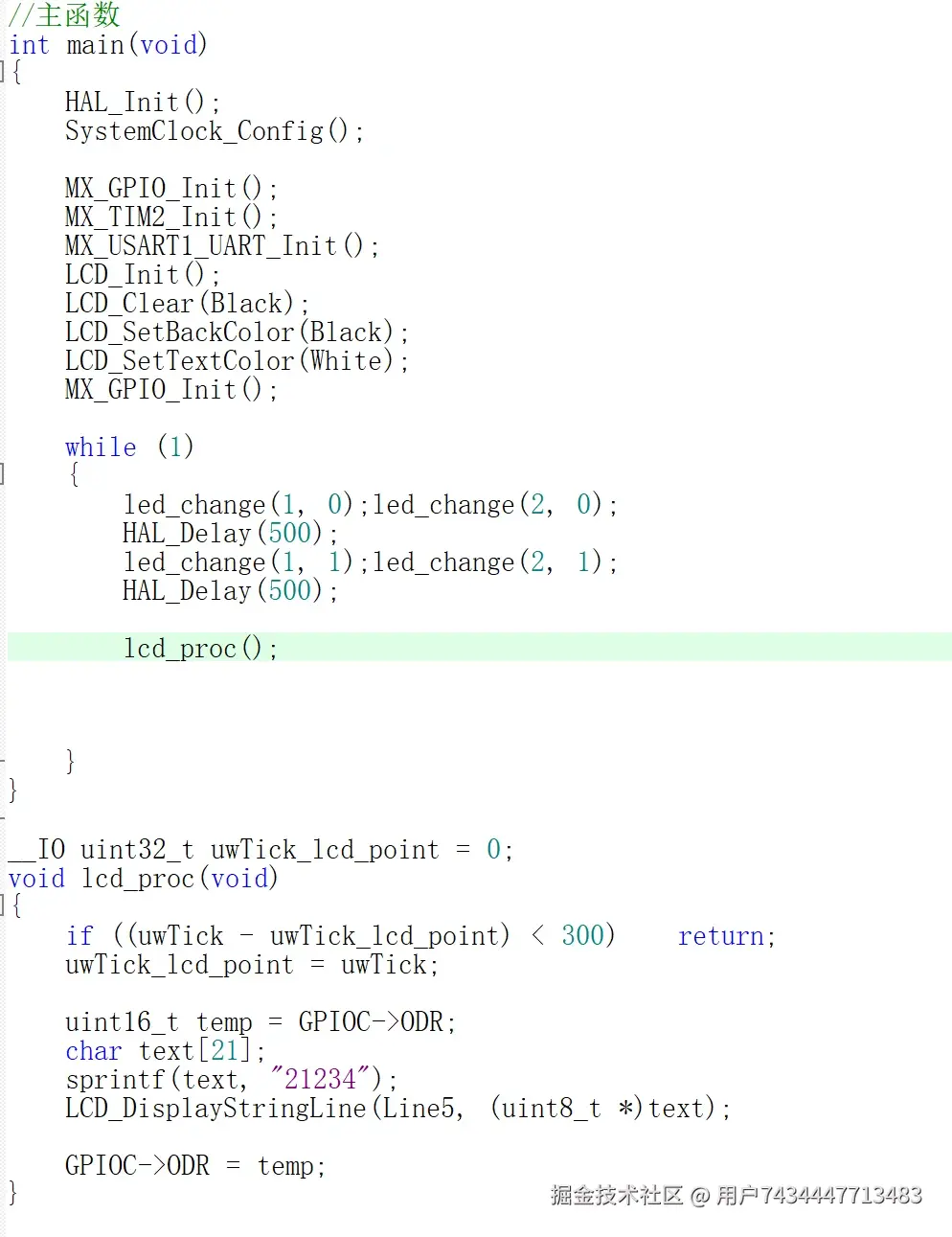

uint16_t temp = GPIOC->ODR;

就是在执行这个函数之前先把PC端这个输出状态全部存到这个temp变量里面；
再在结束之后将它的输出状态给它复原：

	GPIOC->ODR = temp;

---

四、LED闪烁

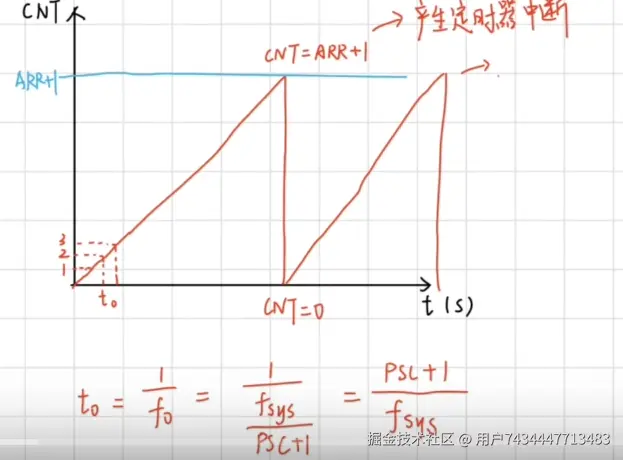

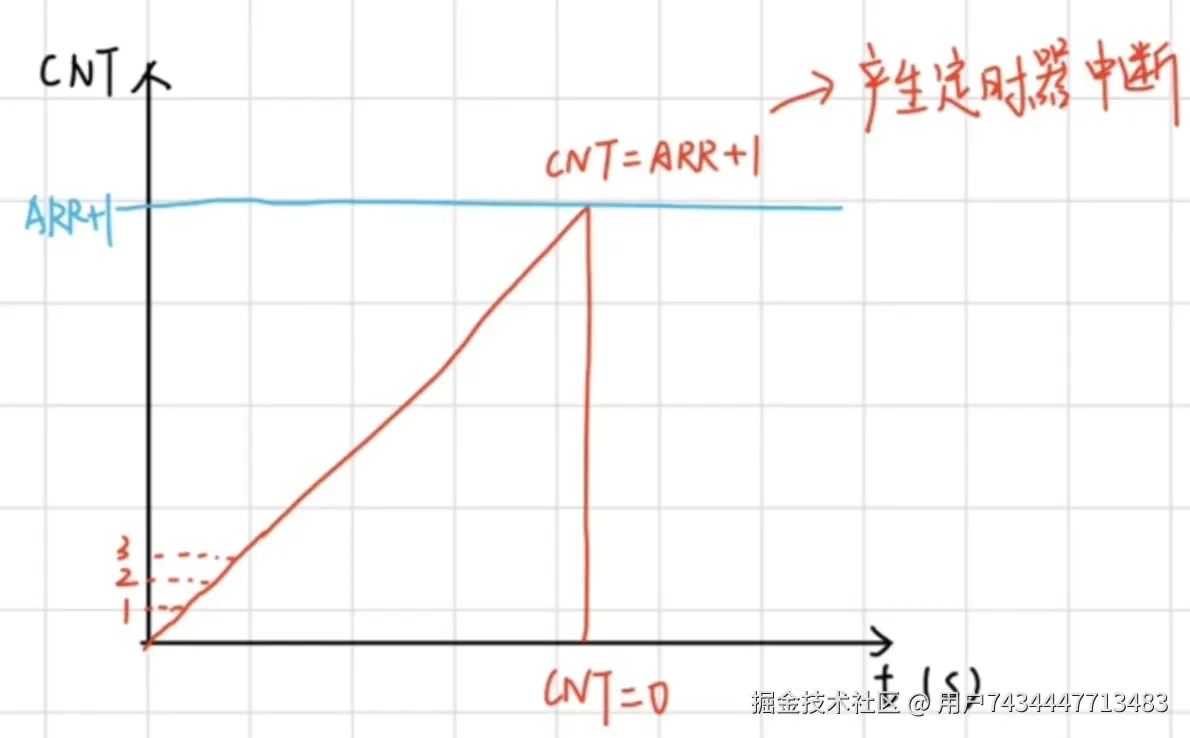

1、原理：定时器中断

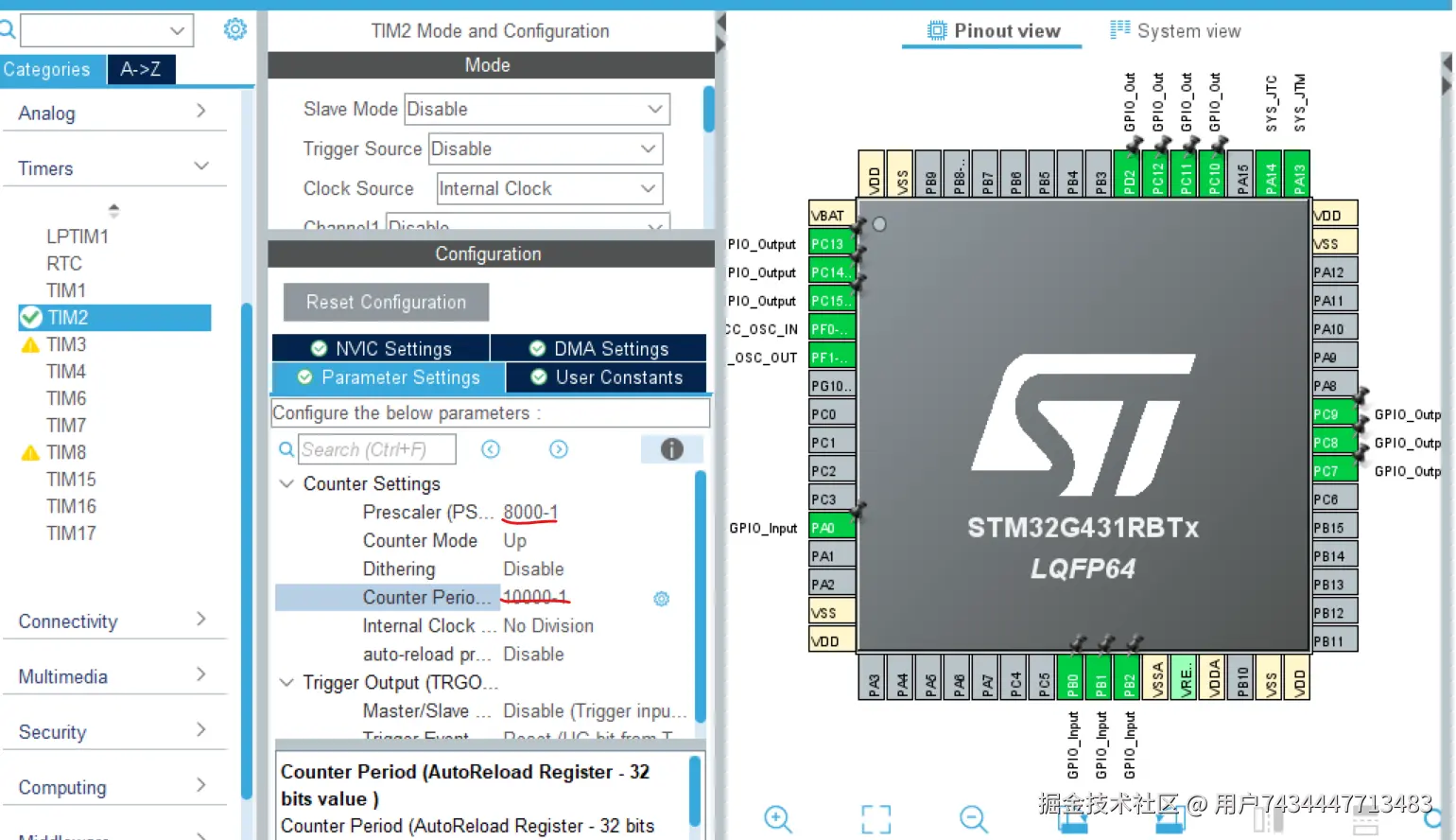

在Cube里选择TIM2（即通用定时器，TIM1是高级定时器）

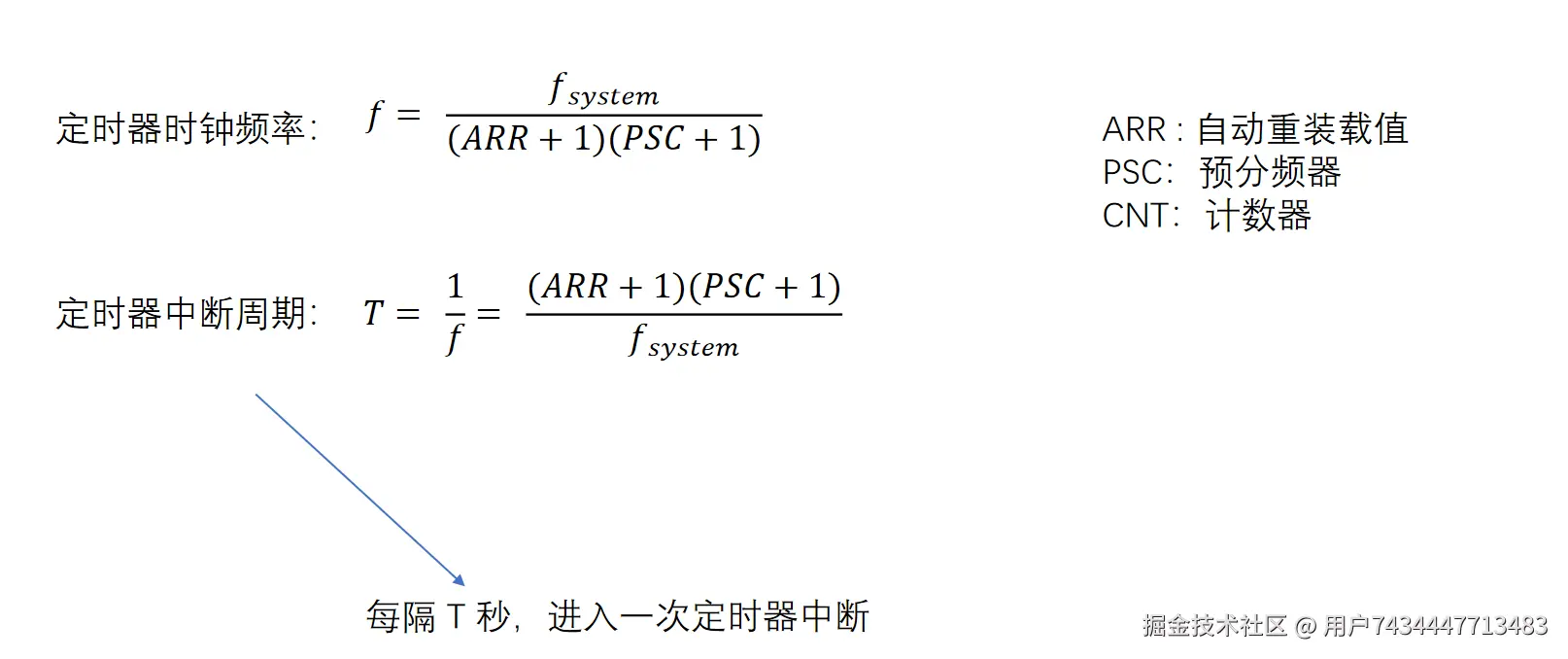

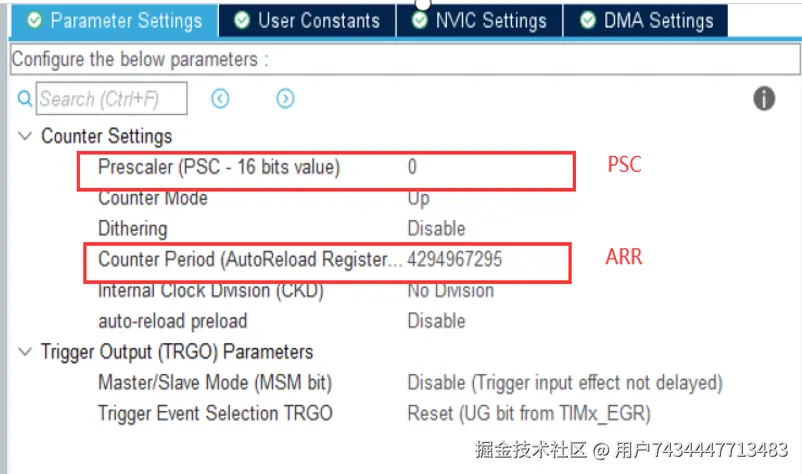

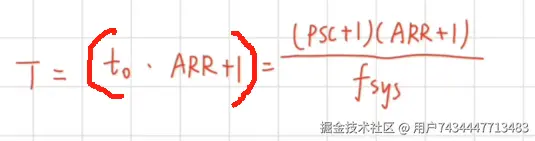

（PSC是预分频器，ARR是自动重装载值，CNT是计时器） PS： PSC不能超过2的16次方即65535；

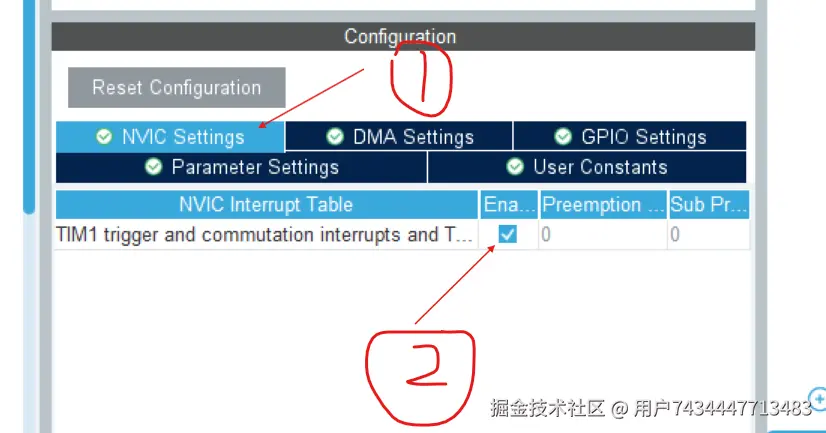

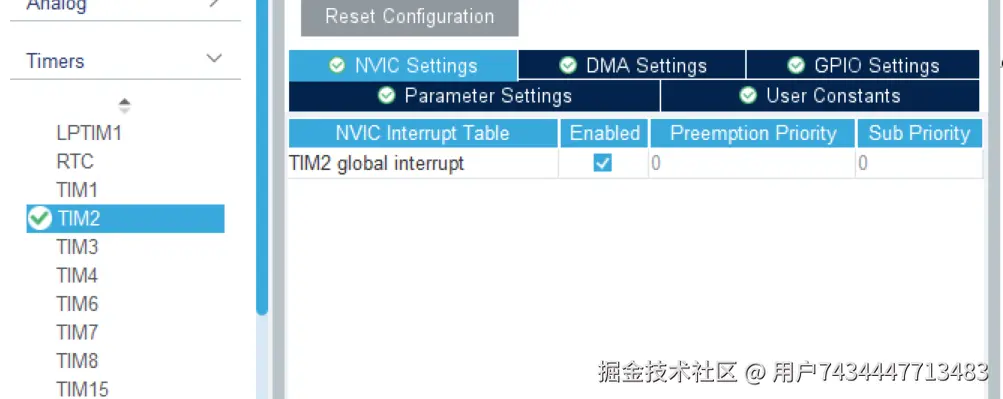

再点“NMC Settings”，选择使能（Enable打勾）；

---

五、长按键和短按键

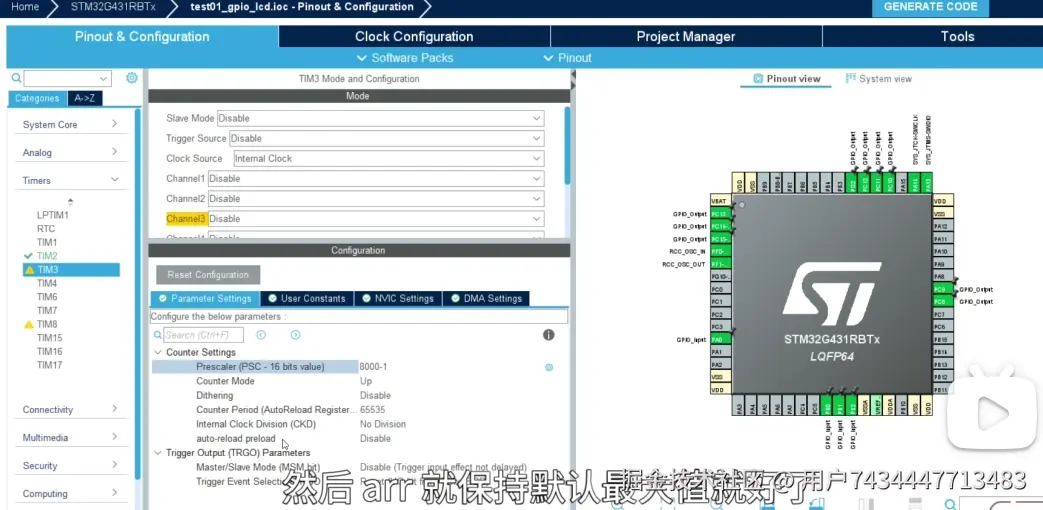

①TIM3中Clock Source选择“Internal Clock”(内部时钟)
②PSC设置为8000-1，ARR直接设置为最大值即可（65535）

	if(B1_state == 0 && B1_last_state ==1)//按键B1按下
	{
		TIM3->CNT = 0;
	}
	else if(B1_state == 0 && B1_last_state == 0)//当按键B1一直按着
	{
		if(TIM3->CNT >= 10000)//按键B1长按
		{
			count++;
		}
	}
	else if(B1_state == 1 && B1_last_state == 0)//当按键B1松开
	{
		if(TIM3->CNT < 10000)
		{
			count += 2;
		}
	}


PS:在main函数中记得使能tim3

  HAL_TIM_Base_Start(&htim3);//使能

---

六、lcd高亮显示

①首先定义一个变量uint8_t lcd_highshow;
②在按下某个按钮的时候lcd_highshow++,然后lcd_highshow对3取余（因为有三种选项可以高亮），确保lcd_highshow在0，1，2循环；

uint8_t lcd_highshow;
    if(B4_state == 0 && B4_last_state ==1)//按键B4按下
    {
            lcd_highshow++;
            lcd_highshow %= 3;
            led_show(2, 0);
    }
    void lcd_show()
{
	sprintf(text,"        text        ");
	LCD_DisplayStringLine(Line0,(uint8_t *)text);
	if(lcd_highshow == 0)
	{
		LCD_SetBackColor(Yellow);//高亮显示
		sprintf(text,"         count:%d       ",count);
		LCD_DisplayStringLine(Line3,(uint8_t *)text);
		LCD_SetBackColor(Black);
		sprintf(text,"         pare1          ");
		LCD_DisplayStringLine(Line4,(uint8_t *)text);
		sprintf(text,"         pare2          ");
		LCD_DisplayStringLine(Line5,(uint8_t *)text);
	}
	else if(lcd_highshow == 1)
	{
		sprintf(text,"         count:%d       ",count);
		LCD_DisplayStringLine(Line3,(uint8_t *)text);
		LCD_SetBackColor(Yellow);//高亮显示
		sprintf(text,"         pare1          ");
		LCD_DisplayStringLine(Line4,(uint8_t *)text);
		LCD_SetBackColor(Black);
		sprintf(text,"         pare2          ");
		LCD_DisplayStringLine(Line5,(uint8_t *)text);
	}
	else if(lcd_highshow == 2)
	{
		sprintf(text,"         count:%d       ",count);
		LCD_DisplayStringLine(Line3,(uint8_t *)text);
		sprintf(text,"         pare1          ");
		LCD_DisplayStringLine(Line4,(uint8_t *)text);
		LCD_SetBackColor(Yellow);//高亮显示
		sprintf(text,"         pare2          ");
		LCD_DisplayStringLine(Line5,(uint8_t *)text);
		LCD_SetBackColor(Black);
	}
	led_show(1,led_mode);
}

---

七、PWM输出

①打开Cube创建完工程，然后将引脚PA1设置为TIM2_CH2；

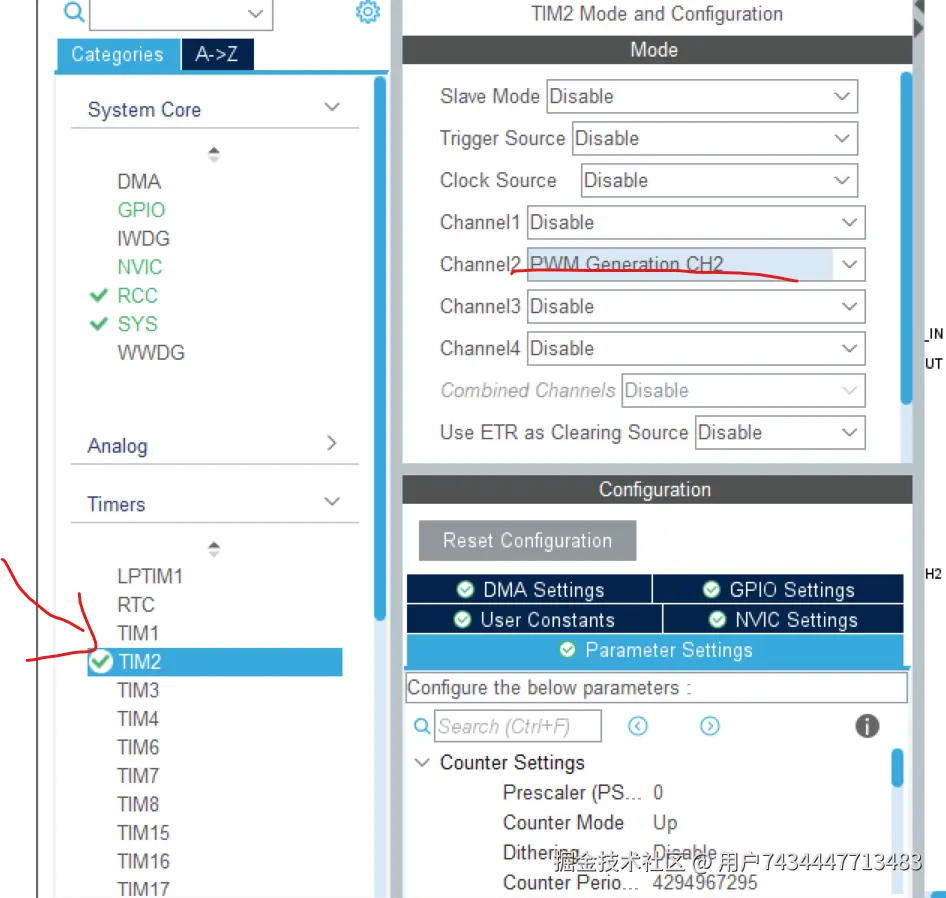

②Timers中选择TIM2，再在TIM2中Channel2选择“PWM Generation CH2” ③计算当输出频率为1000Hz时的ARR值与PSC值；
④修改ARR与PSC值，生成代码；
设置频率
⑤打开keil文件，点开tim.c前面的"+"号（如果没有出现加号，则可以先编译一下），然后找到“stm32g4xx_hal_tim.h”打开，找到HAL_TIM_PWM_Start（大概在2400多行）将其复制粘贴到main函数的可输入代码段中，参数选择&htim2与TIM_CHANNEL_2（可以去函数的定义找）；

  HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);

设置占空比
⑥计算占空比 ⑦在main函数中写入TIM2->CCR2 = 50（通道2对应CCR2，CRR2 = 50 即 占空比为 50%）

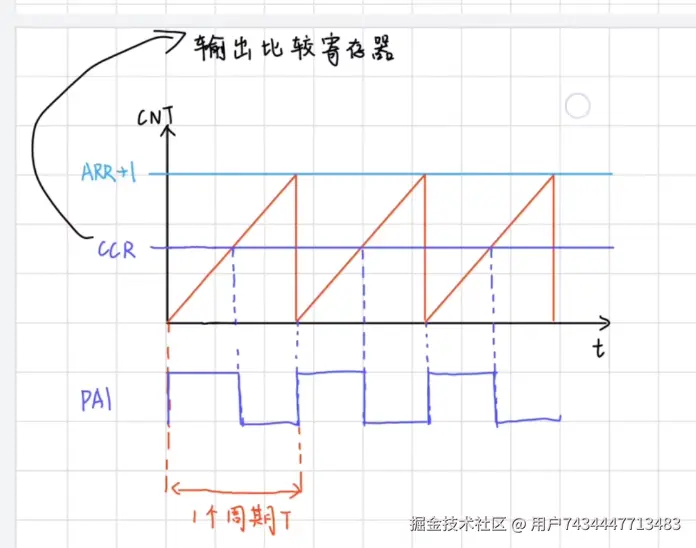

⑧CCR全称叫输出比较寄存器 当CCR＞CNT时，PA1输出；当CCR＜CNT时，PA1输出0；

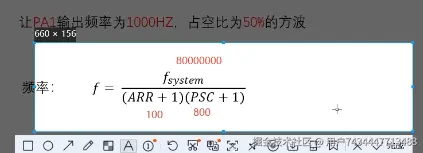

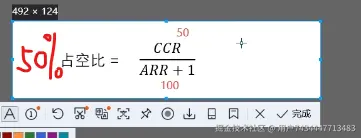

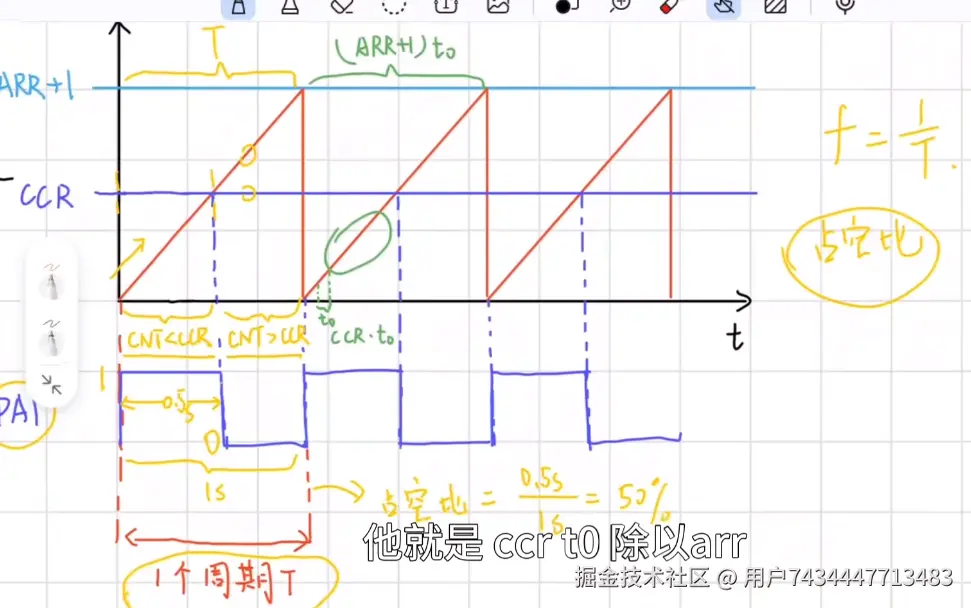

占空比=0.5s/1s=50%=CCR*t/(ARR+1)*t=CCR/(ARR+1)

---

八、输入捕获量测量引脚输出PWM频率

1、

caoture_value为捕获值

2、配置PA7引脚完成脉冲捕获功能

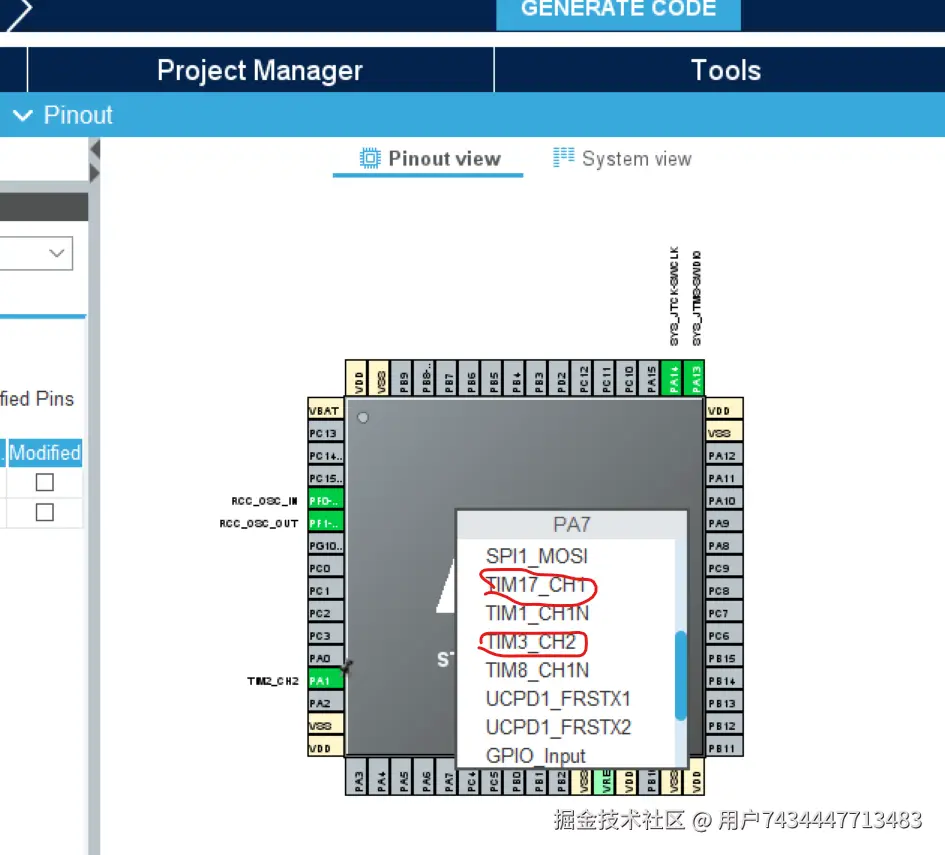

①TIM17 CH1与TIM3 CH2都可以实现，这里选择TIM17 CH1

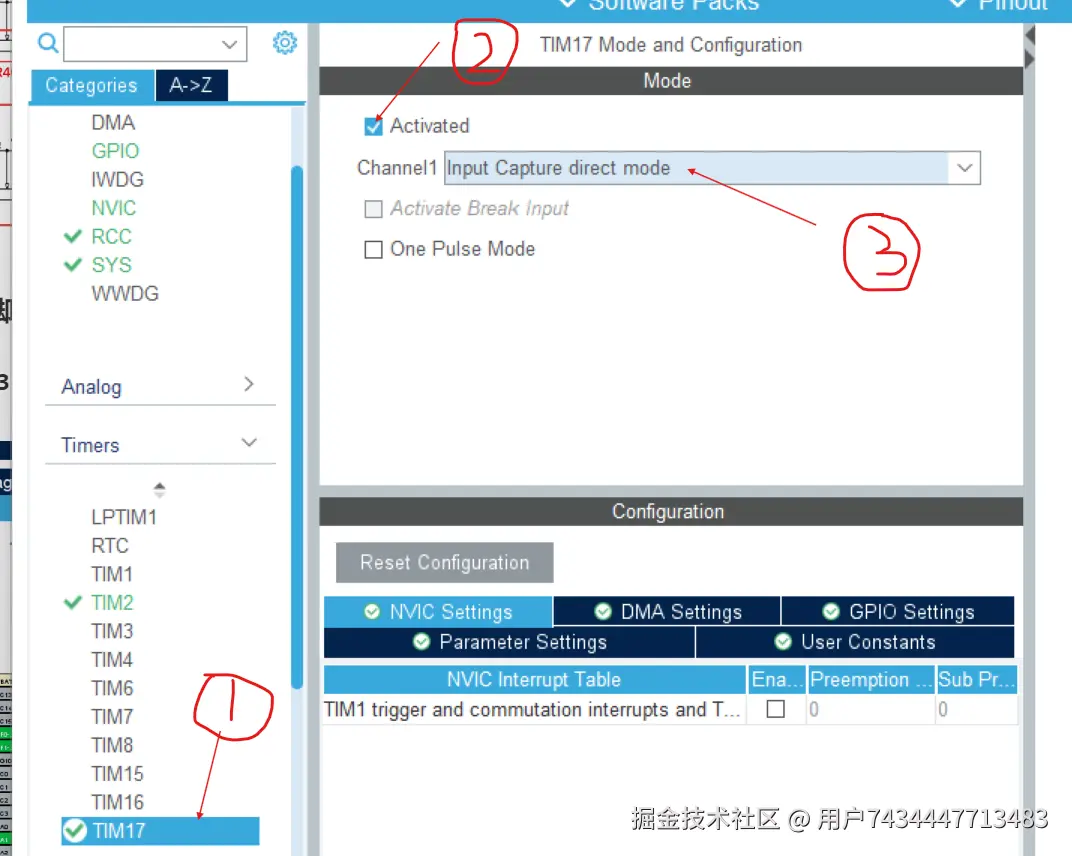

②选择TIM17，勾选“Activated”，Channel选择“Input Capture direct mode”（即输入捕获） ③把PSC设置成80-1，在点击“NMC Settings”选择使能（PS：预分频的大小要介于可以测量高频率和低频信号不会溢出；捕获定时器的频率至少要高于输入信号的频率） ④把test1中的code文件夹copy过来（记得添加路径） ⑤在tim.h中的stm32g4xx_hal_tim.h文件中找到“ HAL_StatusTypeDef HAL_TIM_IC_Start_IT**复制，并粘贴在main函数中；

    HAL_TIM_IC_Start_IT(&htim17,TIM_CHANNEL_1);
    //因为我们设置PA1为TIM17，CH1的捕获输入

⑥在stm32g4xx_hal_tim.h文件中找到HAL_TIM_IC_CaptureCallback（输入捕获回调函数），在fun.c中写输入捕获测量的中断函数
PS: 在写到if（htim->Instance == TIM17） 时去stm32g4xx_hal_tim.h中 ctrl+F 查找函数readcapture(获取捕获值的函数)

    uint32_t fre,capture_value;//fre为频率，capture_value为捕获值
    void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIM17)
	{
		capture_value = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);
		TIM17->CNT = 0;//将计数器清零

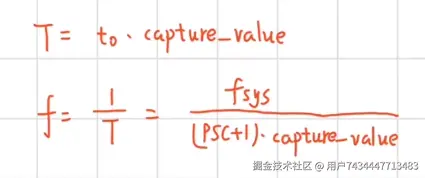

		fre = 80000000/(80*capture_value);//测量频率
	}
}

⑦写lcd_show
fun.c文件中写入：

uint32_t fre,capture_value;//fre为频率，capture_value为捕获值
char text[20];
void lcd_show()
{
	sprintf(text,"        text        ");
	LCD_DisplayStringLine(Line0,(uint8_t *)text);
	sprintf(text,"        fre:%d        ",fre);
	LCD_DisplayStringLine(Line2,(uint8_t *)text);
}
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIM17)
	{
		//不用调用函数的另一种写法：capture_value = TIM17->CCR1;
		capture_value = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);//中断时获取一个捕获值
		//去ReadCheaper函数的定义中会发现其实读取CCR的值，这是因为在捕获到上升沿的时候会将CNT赋值给CCR
		TIM17->CNT = 0;//将计数器清零
		fre = 80000000/(80*capture_value);//测量频率

	}
}

PS：去ReadCheaper函数的定义中会发现其实读取CCR的值，这是因为在捕获到上升沿的时候会将CNT赋值给CCR，故而也可以直接写capture_value = TIM17->CCR1;

  LCD_Init();
  LCD_Clear(Black);
  LCD_SetBackColor(Black);

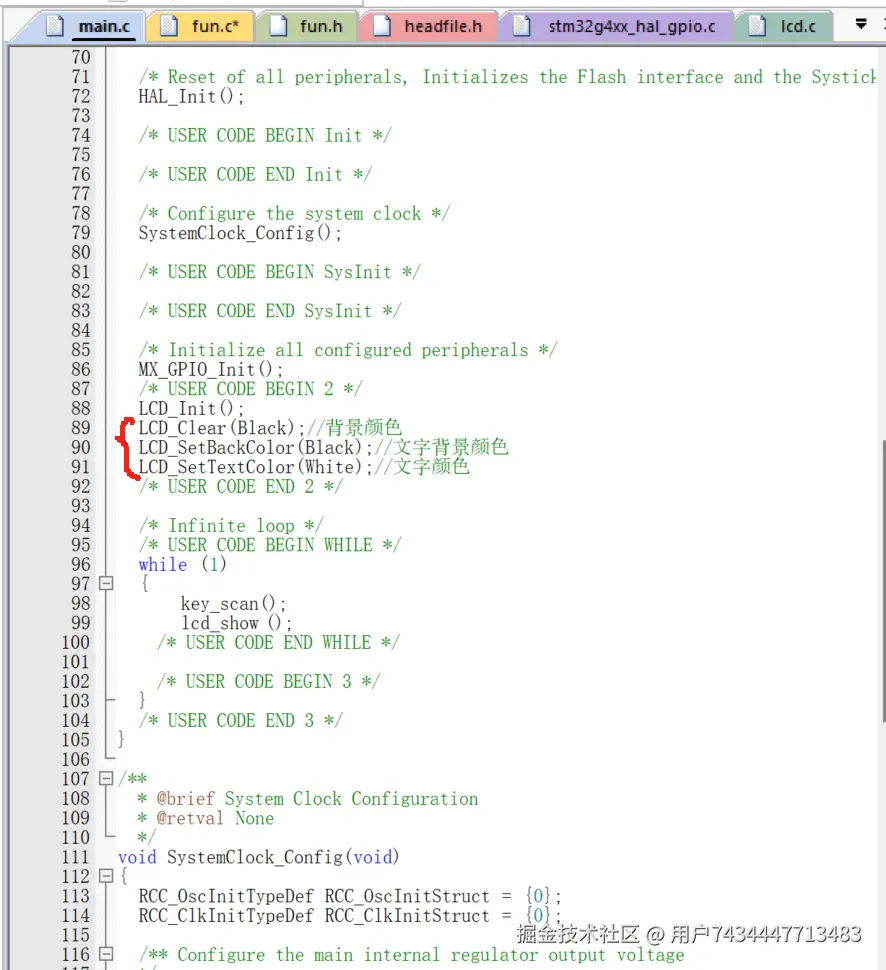

  LCD_SetTextColor(White);

九、输入捕获测555定时器频率

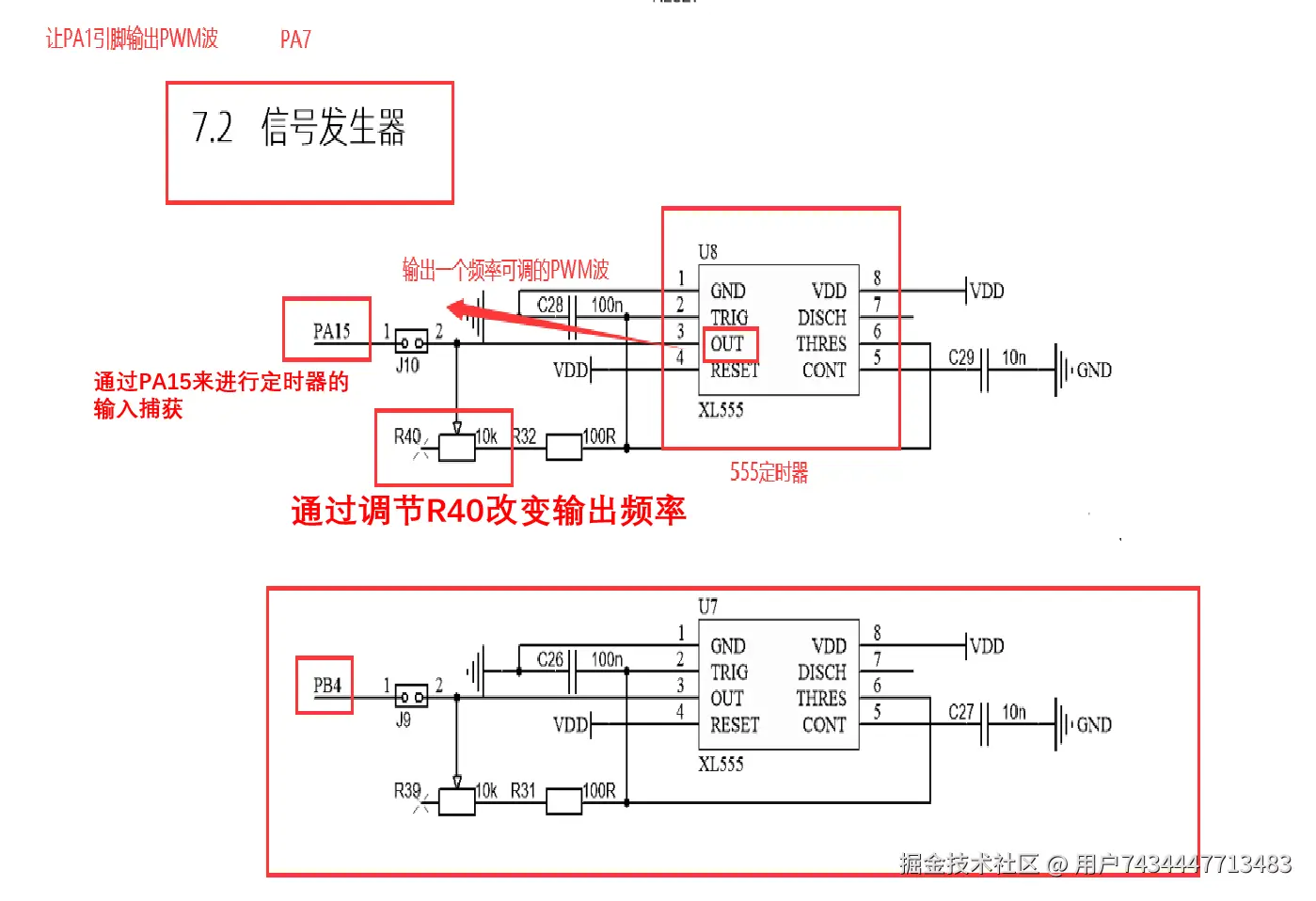

①配置一个test03_input_capture，芯片图基本配置（PA14配置“SYS_JTCK—SWCLK”,PA13配置“SYS_JTMS—SWDIO”,PF0配置“RCC_OSC_IN”,PF1配置“RCC_OSC_OUT”）;
②PA15配置“TIM2_CH1”;
③PB4配置“TIM16_CH1”;

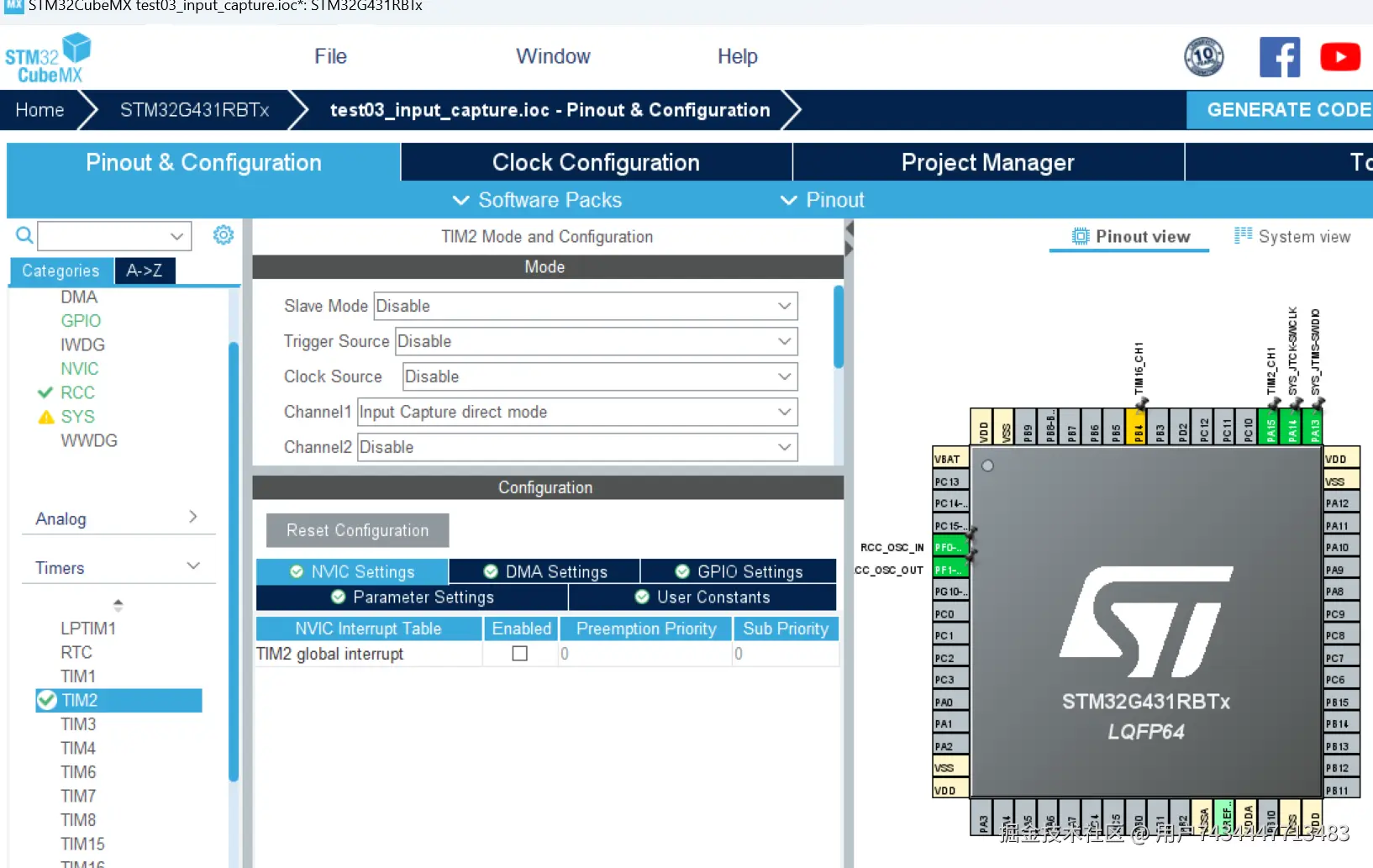

④Timers中“TIM2”选择“Channel1”中的“Input Capture direct mode”（输入捕获直接模式） ⑤PSC设置成80-1 ⑥“NVIC Settings”使能（选择“Enable”）

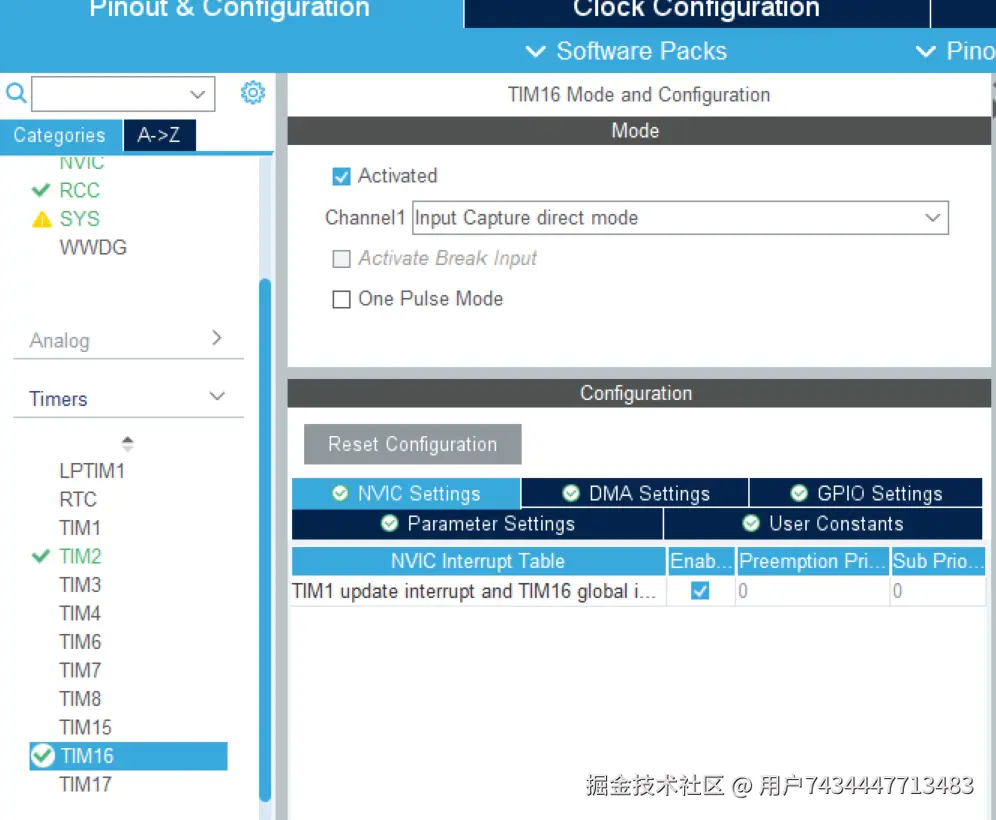

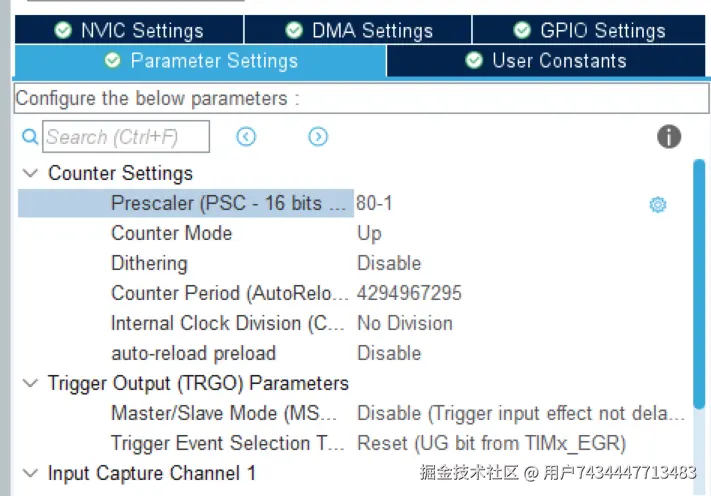

⑦TIM16勾选一下“Activated”，Channel再选择“Input Capture direct mode”,PSC设置成80-1，生成文件

⑧打开C文件，把code文件添加一下（包括文件路径，Debug等等） 在main函数中输入一下代码（用于使能）：

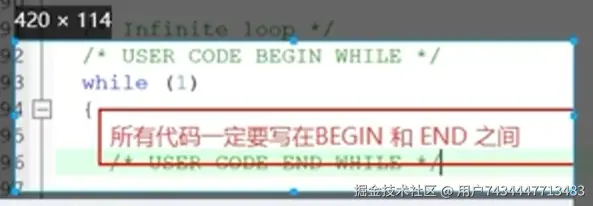

  /* USER CODE BEGIN 2 */
  HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_1);
  HAL_TIM_IC_Start_IT(&htim16,TIM_CHANNEL_1);
  /* USER CODE END 2 */

⑨在fun.c函数中写HAL_TIM_IC_CaptureCallback(频率输出函数)和lcd_show：

uint32_t fre1,capture_value1,fre2,capture_value2;//fre为频率，capture_value为捕获值
char text[20];
void lcd_show()
{
	sprintf(text,"        text        ");
	LCD_DisplayStringLine(Line0,(uint8_t *)text);
	sprintf(text,"     R39_fre1:%d    ",fre1);
	LCD_DisplayStringLine(Line2,(uint8_t *)text);
	sprintf(text,"     R40_fre2:%d    ",fre2);
	LCD_DisplayStringLine(Line4,(uint8_t *)text);


}
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIM16)//频率输出1  R39
	{//
		//不用调用函数的另一种写法：capture_value = TIM16->CCR1;
		capture_value1 = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);//中断时获取一个捕获值
		//去ReadCheaper函数的定义中会发现其实读取CCR的值，这是因为在捕获到上升沿的时候会将CNT赋值给CCR
		TIM16->CNT = 0;//将计数器清零
		fre1 = 80000000/(80*capture_value1);//测量频率
	}
	if(htim->Instance == TIM2)//频率输出2  R40
	{
		//不用调用函数的另一种写法：capture_value = TIM2->CCR1;
		capture_value2 = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);//中断时获取一个捕获值
		//去ReadCheaper函数的定义中会发现其实读取CCR的值，这是因为在捕获到上升沿的时候会将CNT赋值给CCR
		TIM2->CNT = 0;//将计数器清零
		fre2 = 80000000/(80*capture_value2);//测量频率
	}
}

⑩main函数LCD的初始化，以及lcd_show的写入；

十、adc测量

即通过设置PB15和PB12为ADC输入模式去测量R37与R37与R38的电压值，可通过调整可调电位器R37与R38去改变测量到的电压值；
①创建一个工程test04_adc，完成基本配置；
②STM32Cube配置：

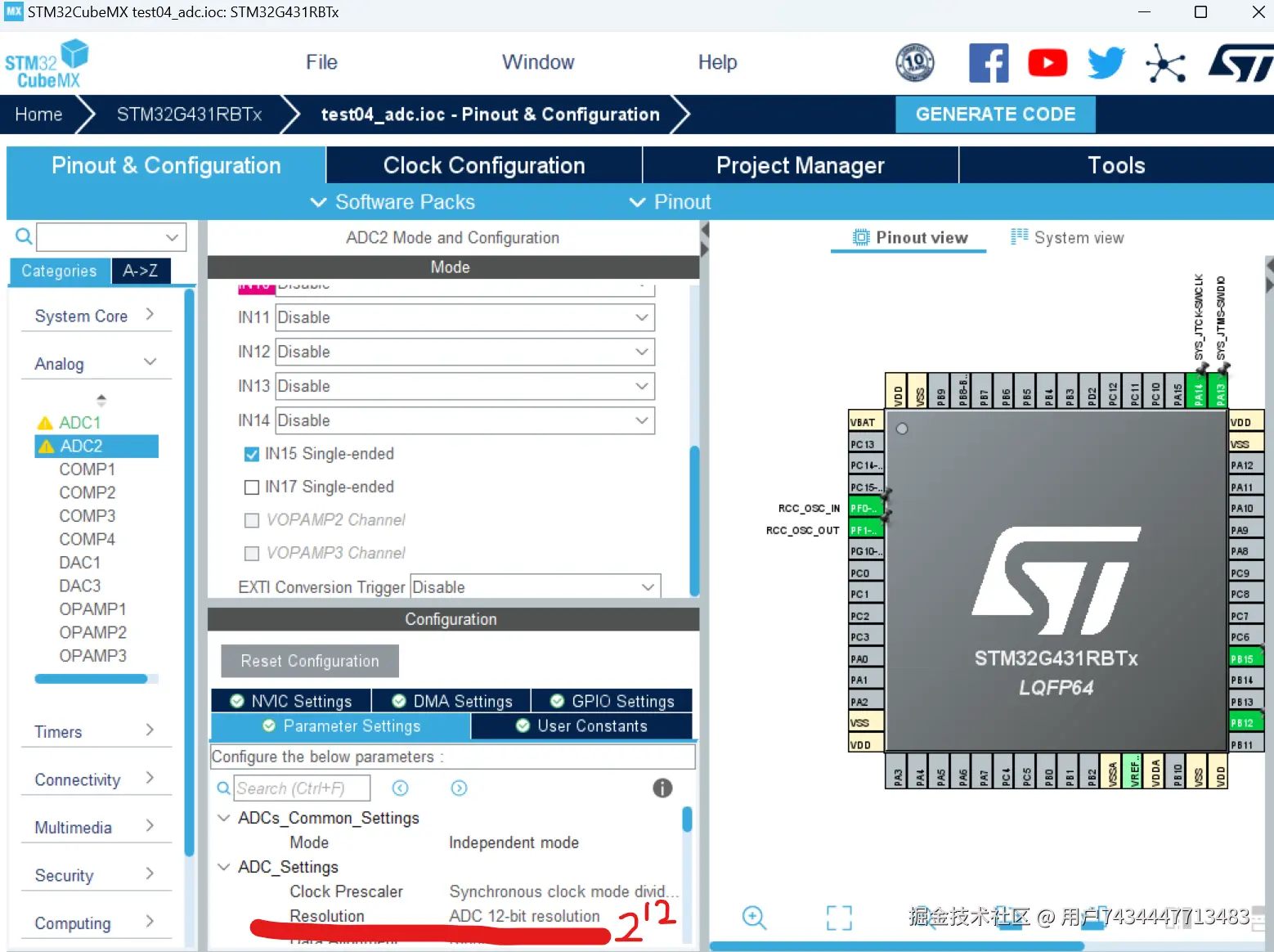

a、PB12设置为ADC1_IN11,PB15设置为ADC2_IN15,然后在左侧找到“Analog”，ADC1中找到“IN11”并设置为“IN11 Single-ended”;ADC2中找到“IN15 Single-ended”并打上勾，生成代码;
③将之前的code复制到工程中，在adc.c的下拉菜单中找到“stm32g4xx_hal_adc.h”，找到函数HAL_ADC_GetValue和函数HAL_ADC_Start(ADC输入模式开启),并在fun.c中编写lcd_show：

char text[20];
void lcd_show()
{
	sprintf(text,"        text        ");
	LCD_DisplayStringLine(Line0,(uint8_t *)text);

	HAL_ADC_Start(&hadc1);
	uint32_t adc_value = HAL_ADC_GetValue(&hadc1);//R38

	sprintf(text,"      value:%d       ",adc_value);   //显示adc值
	LCD_DisplayStringLine(Line3,(uint8_t *)text);
}

④在main中完成LCD的初始化，并在while（1）中使用lcd_show();
⑤编写电压测量函数：

double get_vol(ADC_HandleTypeDef *hadc)//电压测量函数，参数表中的hadc如果是hadc1就是对应R38，如果是hadc2就是对应R37
{
	HAL_ADC_Start(hadc);
	uint32_t adc_value = HAL_ADC_GetValue(hadc);
	return 3.3*adc_value/4096;//电压计算公式
}

PS：电压计算公式为上述的原因：由模拟输入的电路图可知R37上的电压值为0~3.3V，读到的ad值是0 ~ 4096，故电压测量计算公式为 adc_value*3.3 / 4096，而为什么是4096呢，这是因为在ADC的“Resolution”为 ADC 12 bit resolution（从Cube中可以看），2的12次方就等于4096;
lcd_show函数可以改为：

void lcd_show()
{
	sprintf(text,"        text        ");
	LCD_DisplayStringLine(Line0,(uint8_t *)text);

	sprintf(text,"   R37_VOL:%.2fV       ",get_vol(&hadc2));   //显示adc值
	LCD_DisplayStringLine(Line3,(uint8_t *)text);

	sprintf(text,"   R38_VOL:%.2fV       ",get_vol(&hadc1));   //显示adc值
	LCD_DisplayStringLine(Line5,(uint8_t *)text);
}

---

十一、串口发送和接收

根据数据手册 USART对应的引脚为PA9和PA10

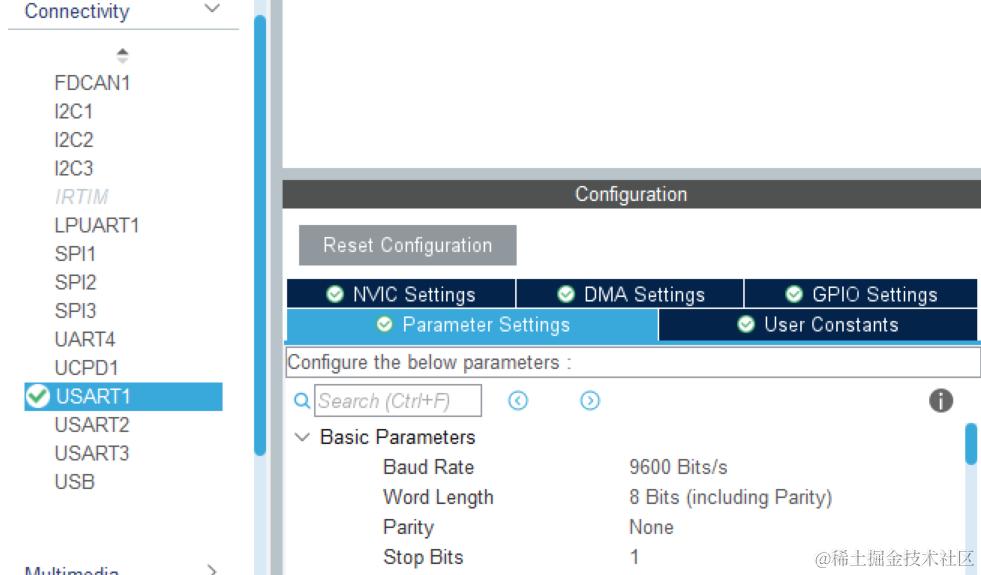

①创建一个新工程teest05_usart,完成Cube基本设置，在左侧找到“Connectivity”，再其中的“USART1”中Mode选择“Asynchronous”（意为异步通信），可以注意到波特率是115200Bits/s，Gpio口的两个设置的是 PC4和PC5，是错误的,这里我们需要重新设置为PA9和PA10，再把中断使能一下（“NVIC Setting”），生成代码；

【接收】

②编译一下，先去usart.c中找到“stm32gxx_hal_uart.h”,再在文件中找到HAL_UART_Transmit函数，在main函数中先写入头文件headfile.h，再在while（）中写入一下代码：

char text01[20];
sprintf(text01,"Lan Qiao Bei\r\n");
HAL_UART_Transmit(&huart1,(uint8_t *)text01,sizeof(text01),50);//参数表依次为串口编号，文本，大小，时间
HAL_Delay(1000);//每隔1s发送一次

随后编译烧录；

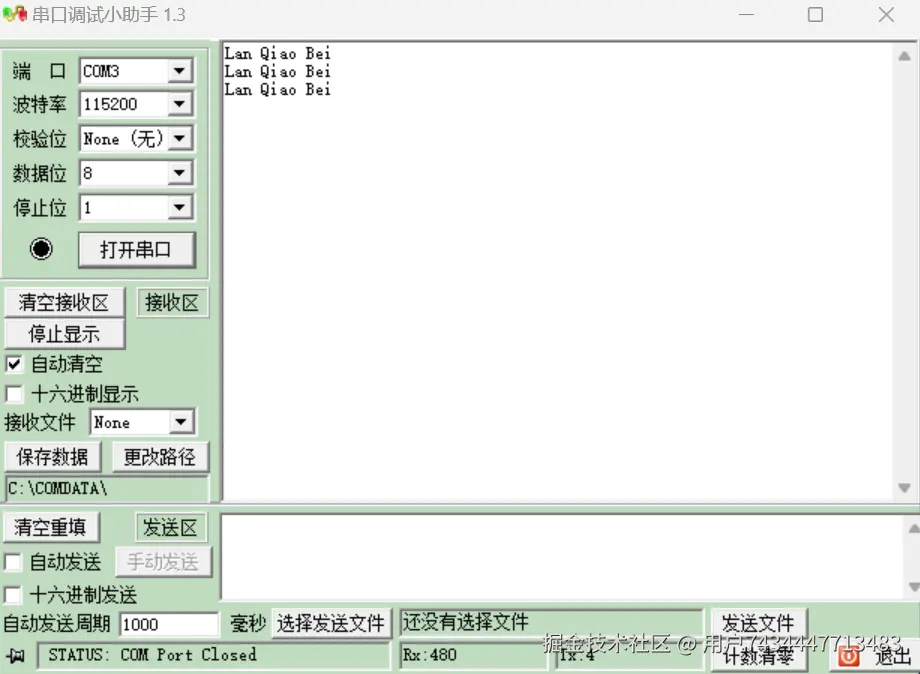

打开嵌入式资源数据包，找到软件环境中的串口调试工具，然后设置端口（右键此电脑，找到管理，查看USB串行设备是哪个端口）以及波特率（要与Cube中USART设置的一样，一般是9600或115200），设置完成后打开串口就可以看到接收区每隔1s开发板通过串口给电脑发送的文本；

【发送】

③在“stm32gxx_hal_uart.h”中找到HAL_UART_RxCpltCallback（串口接收中断回调函数） PS：注意要将rec_data存到fun.h中： extern uint8_t rec_data

在fun.c的HAL_UART_RxCpltCallback函数中，把发送写在接收前面的逻辑：
由于在main函数的代码里写入了HAL_UART_Receive_IT(huart, &rec_data, 1);故会先执行接收再发送
接收-->发送-->接收；
也可以不在函数中写入HAL_UART_Receive_IT(huart, &rec_data, 1);将其写入main函数中的while循环里

uint8_t rec_data;
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == USART1)
	{
		HAL_UART_Transmit(huart,&rec_data,1,50);//参数表依次为串口编号，文本，大小，时间

		HAL_UART_Receive_IT(huart, &rec_data, 1);//参数表：串口句柄，接收的数据,接收数据字节数
		//函数里也可以不写HAL_UART_Receive_IT(huart, &rec_data, 1);直接放main中的while里
	}
}

---

十二、利用定时器进行串口不定长数据接收

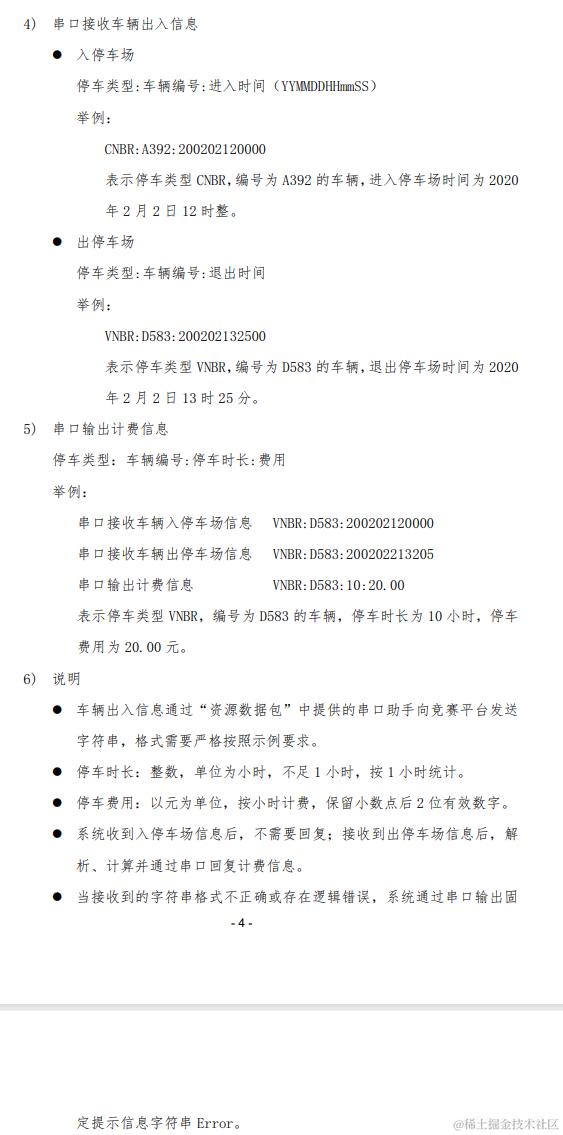

以第12届真题为例：

解题思路：
【1】

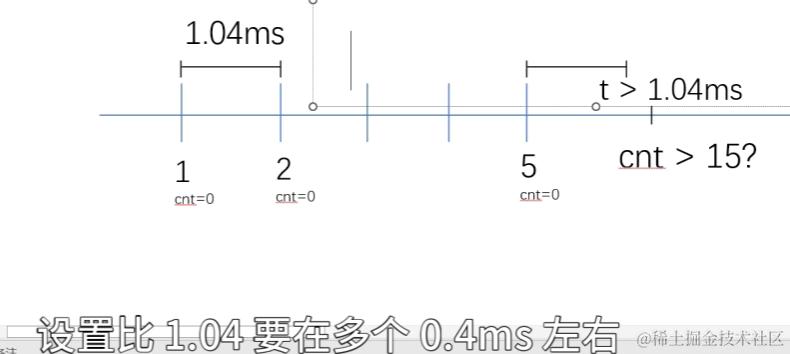

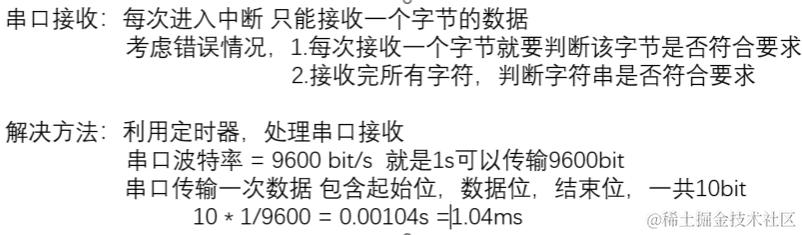

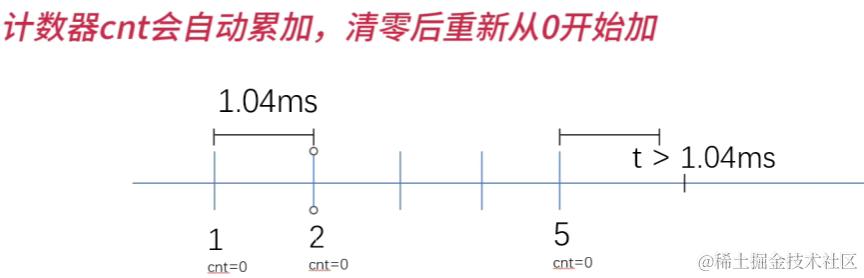

①计算 每次接收到数据CNT清零一次， 当t>1.04ms时，判断为没有下一个数据传入；
设置PSC+1=8000，
8000 / 80000000 = 1 / 10000，
CNT = 15 -> t = 15 * 1 / 10000 = 0.0015s = 1.5ms
设置比1.04要多0.4ms左右，这样更保险，所以可以用判断CNT是否大于15（也就是t是否大于15ms）来判断数据是否接收完成
②Cube设置 a.将USART1的PSC+1（波特率）设置成9600 b.打开一个时钟（本篇以TIM4为例）将Clock Source设置为“Internal Clock”生成代码；
c.在main函数中对时钟4进行使能HAL_TIM_Base_Start(&htim4);
d.编写接收函数uart_data_rec

char send_buff[20];//用来存储发送的字符串
uint8_t rec_data,count;//count为计数器，用于将接收到的数据依次存储进数组中
uint8_t rec_flag;//接收时置一
uint8_t rec_buff[20];//将接收到的数据存储进该数组
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == USART1)
	{
		//HAL_UART_Transmit(huart,&rec_data,1,50);//参数表依次为串口编号，文本，大小，时间
		TIM4->CNT = 0;//不要忘记计数器清零
		rec_flag = 1;
		rec_buff[count] = rec_data;
		count++;
		HAL_UART_Receive_IT(huart, &rec_data, 1);//参数表：串口句柄，接收的数据,接收数据字节数
		//函数里也可以不写HAL_UART_Receive_IT(huart, &rec_data, 1);直接放main中的while里
	}
}
void uart_data_rec()
{
	if(rec_flag)
	{
		if(TIM4->CNT > 15)   //数据接收完成
		{
			//处理数据

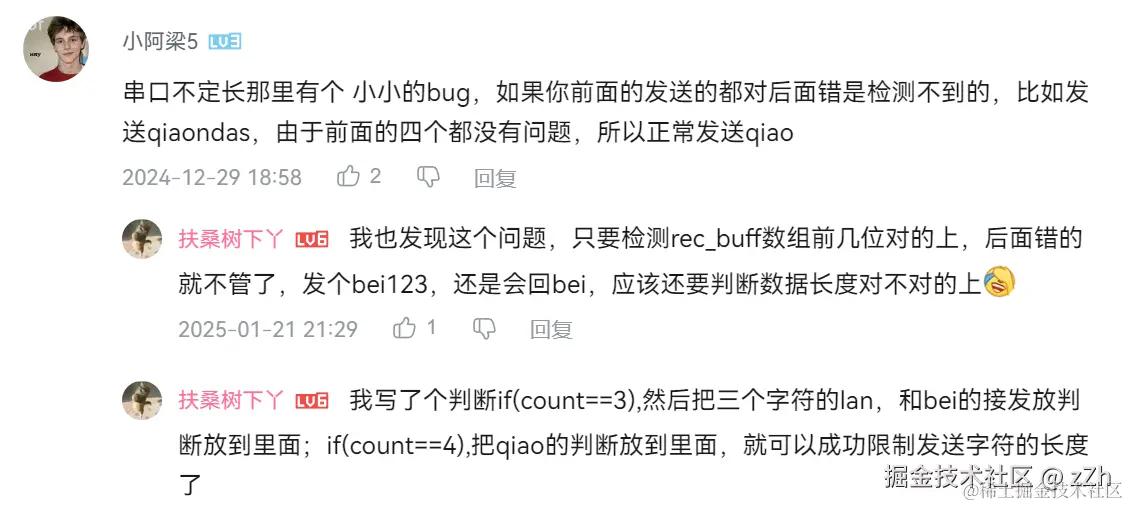

			if(count == 3 && rec_buff[0] == 'l'&& rec_buff[1]  == 'a'&& rec_buff[2] == 'n') //lan
			{
				sprintf(send_buff,"lan\r\n");//先将字符串存储进去
				HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//串口发送			}
			}
			else if(count == 4 && rec_buff[0] == 'q'&& rec_buff[1]  == 'i'&& rec_buff[2] == 'a'&& rec_buff[3] == 'o')//qiao
			{
				sprintf(send_buff,"qiao\r\n");//先将字符串存储进去
				HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//串口发送			}
			}
			else if(count == 3 && rec_buff[0] == 'b'&& rec_buff[1]  == 'e'&& rec_buff[2] == 'i')//bei
			{
				sprintf(send_buff,"bei\r\n");//先将字符串存储进去
				HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//串口发送			}
			}
			else
			{
				sprintf(send_buff,"error\r\n");//先将字符串存储进去
				HAL_UART_Transmit(&huart1,(uint8_t *)send_buff,sizeof(send_buff),50);//串口发送			}
			}
			rec_flag = 0;
			for(int i=0;i<count;i++)//清除数组
				rec_buff[i]=0;
			count = 0; //计数器置零


		}

	}
}

(记得每写一个函数要去.h文件中声明一下)
main的while(1)中：

uart_data_rec();

【2】串口的空闲中断

十三、eeprom读写

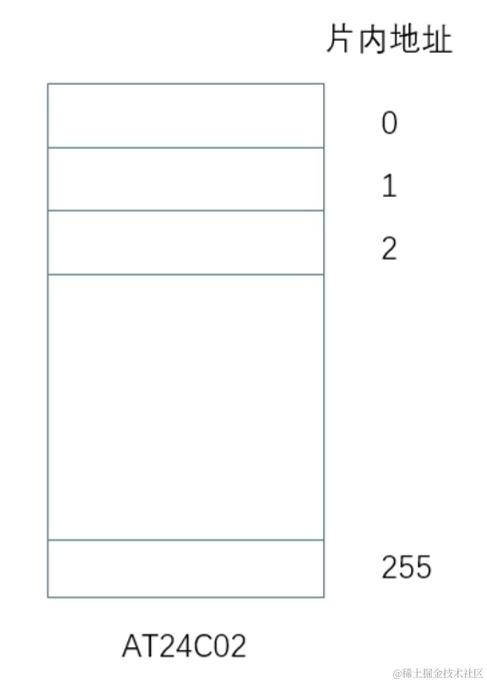

①eeprom是非易失性存储器（掉电后数据不丢失）
PS：有两点需要注意

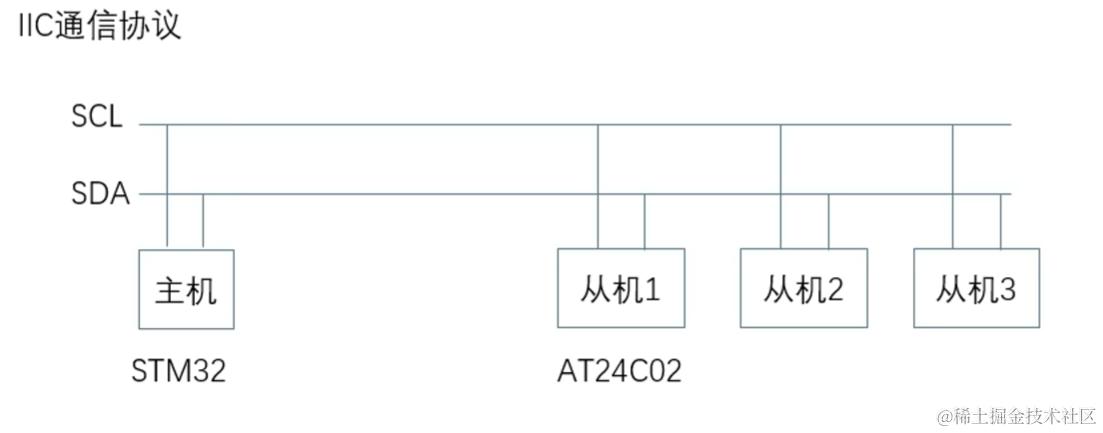

a、主机给从机发信息，从机接到信息后要给主机回应； b、从机给主机发信息，主机接到信息后也要给从机回应；

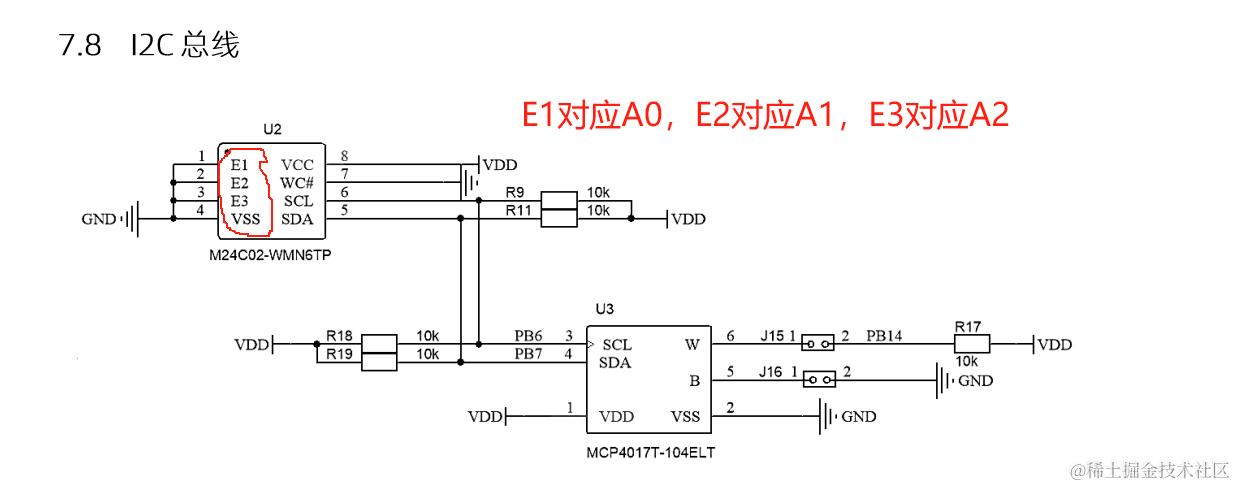

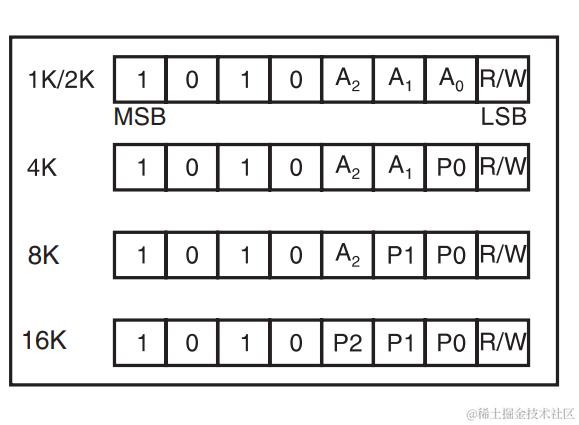

由于电路图中E1、E2、E3引脚都是接地的，所以A0、A1、A2都是0，最后一位R/W表示为1时读取，为0时写入；
①创建工程，完成基本配置；
②去蓝桥杯资料中找到“竞赛平台”，将里面的示例的i2c的hal库文件（i2c_hal.h和i2c_hal.c）复制到code中；
③打开i2c.c，编写eeprom写入函数（eeprom_write(uint8_t addr,uint8_t dat)）以及eeprom读出函数（eeprom_read(uint8_t addr)）
PS：参数表中的addr是片内地址（注意与芯片地址区分），有0~255个地址；

//eeprom写入数据（data不能超过0~255这个范围）
void eeprom_write(uint8_t addr, uint8_t dat)//参数表第一个参数是芯片的片内地址，第二个是写的数据
{
	I2CStart();//开启I2C
	I2CSendByte(0xa0);//发送一个字节的数据；AT24C02地址是1010 0000，1010的16进制就是a，最后一位是0，代表写
	I2CWaitAck();//等待回应
	I2CSendByte(addr);
	I2CWaitAck();
	I2CSendByte(dat);
	I2CWaitAck();
	I2CStop();//关闭I2C

	HAL_Delay(20);//延时20ms,避免连续写入出错，因为eeprom写入需要时间
}

uint8_t eeprom_read(uint8_t addr)//eeprom从主机读数据
{
	I2CStart();
	I2CSendByte(0xa0);//锁定从机地址
	I2CWaitAck();
	I2CSendByte(addr);//告诉主机要读哪个地址的数据
	I2CWaitAck();
	I2CStop();

	I2CStart();
	I2CSendByte(0xa1);//写指令
	I2CWaitAck();
	uint8_t dat = I2CReceiveByte();
	I2CSendNotAck();//主机不发送回应
	I2CStop();

	return dat;
}

④main函数中记得#include "i2c_hal.h",
在while(1)外

  LCD_Init();
  LCD_SetTextColor(White);
  LCD_SetBackColor(Black);
  LCD_Clear(Black);
  I2C_Init();


  eeprom_write(0,11);
  uint8_t dat = eeprom_read(0);
  char text[20];

在while(1)中

	sprintf(text,"     %d      ",dat);
	LCD_DisplayStringLine(Line0,(uint8_t *)text);

十四、RTC实时时钟

主要功能实现：

1、设置时钟和日期
2、读取时间和日期
3、设置一个闹钟
①新建工程，完成Cube基本配置，生成代码；

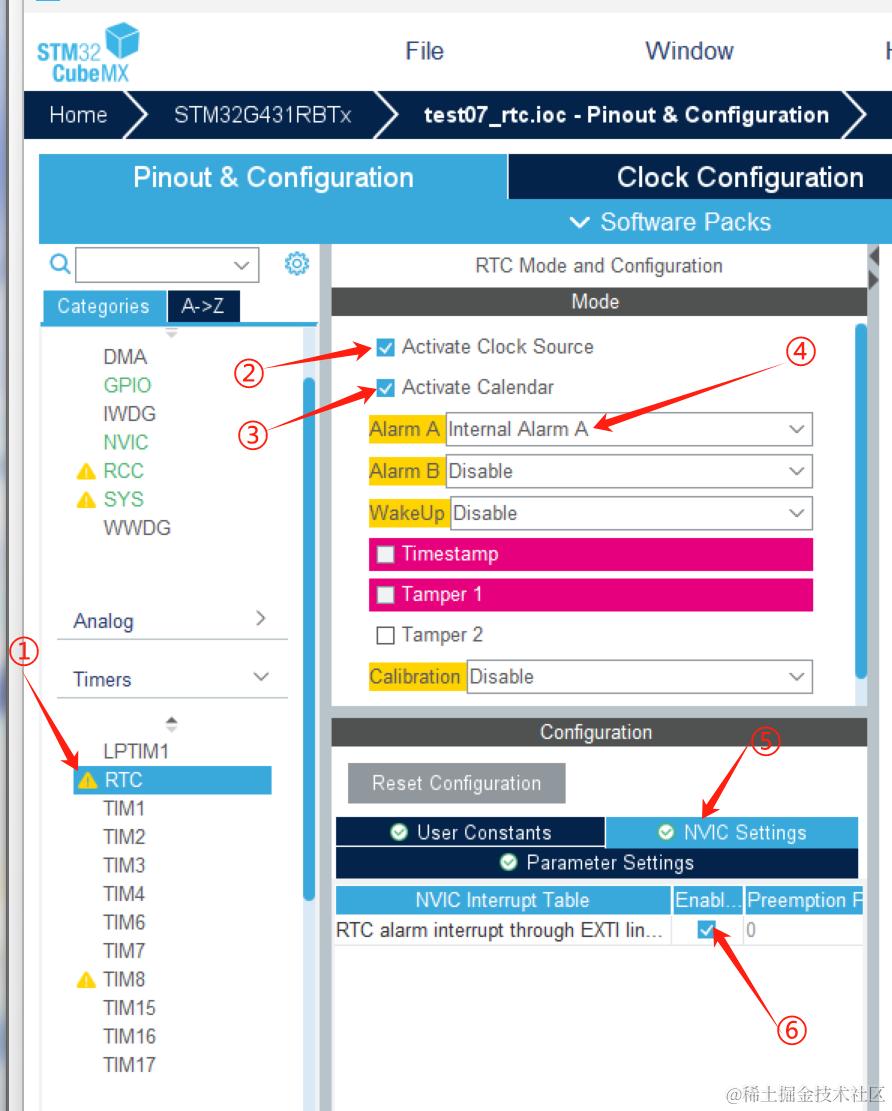

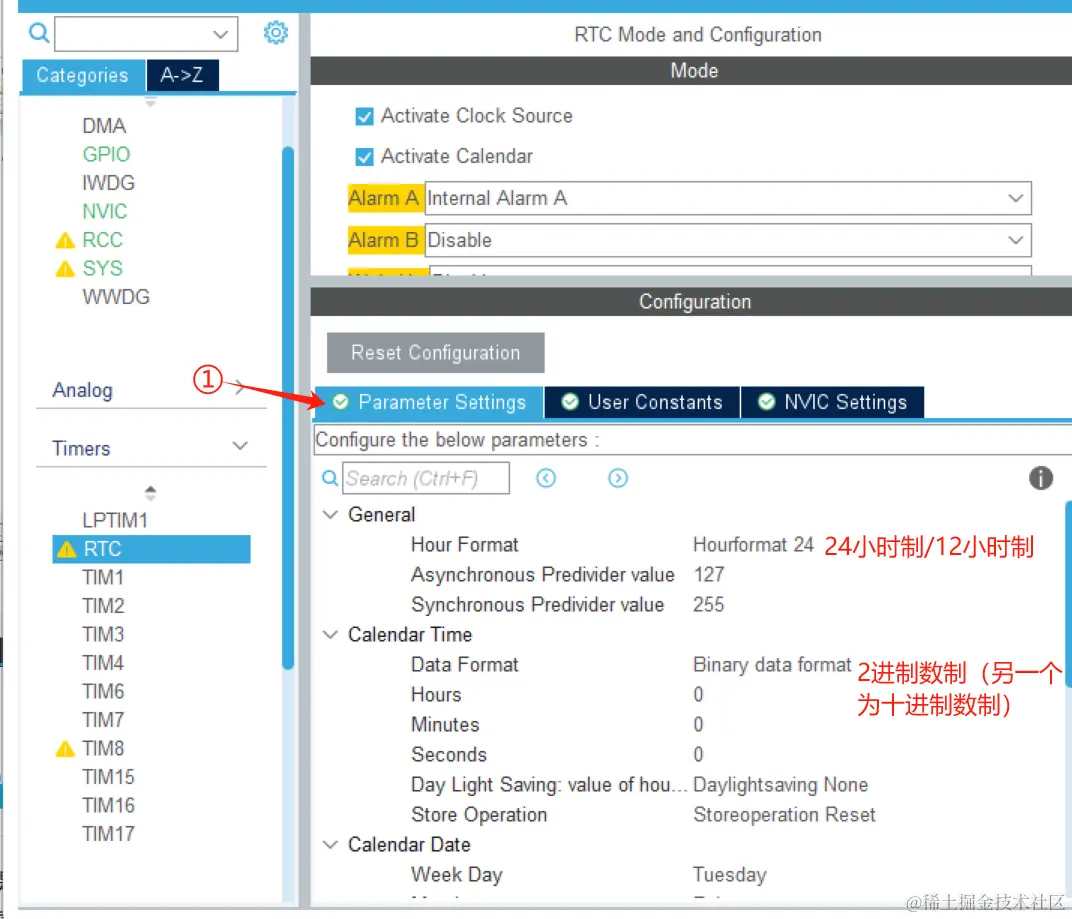

②Cube设置：先在TIM中找到RTC，分别使能时钟源、使能日历，选择Alarm A（闹钟A）

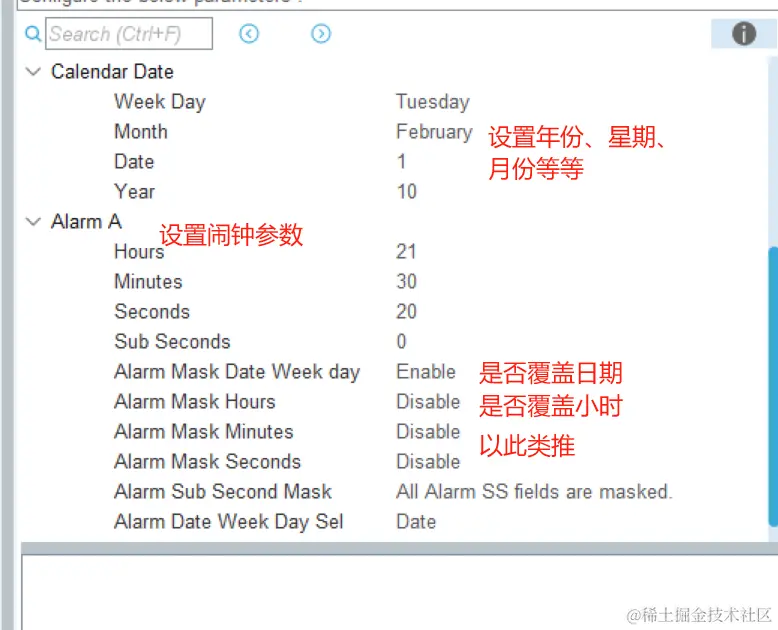

如下图：

芯片引脚配置：

③写一个获取时间和日期的函数 sTime 与 sDate的定义可以参考rtc.c中的定义

char text[20];
RTC_TimeTypeDef sTime = {0};
RTC_DateTypeDef sDate = {0};
void lcd_show()
{

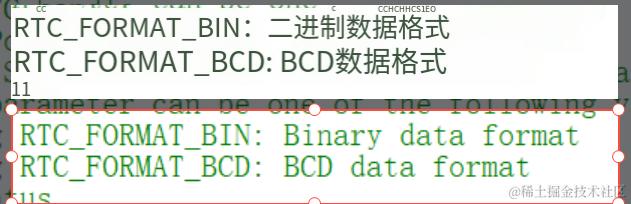

	HAL_RTC_GetTime(&hrtc,&sTime,RTC_FORMAT_BIN);//最后的参数是决定要二进制(RTC_FORMAT_BIN)还是十进制(RTC_FORMAT_BCD)
	HAL_RTC_GetDate(&hrtc,&sDate,RTC_FORMAT_BIN);
	sprintf(text,"       text        ");
	LCD_DisplayStringLine(Line0,(uint8_t *)text);
	sprintf(text,"     %2d:%2d:%2d     ",sTime.Hours,sTime.Minutes,sTime.Seconds);
	LCD_DisplayStringLine(Line3,(uint8_t *)text);
	sprintf(text,"    %d-%d-%d-%d     ",sDate.Year,sDate.Month,sDate.Date,sDate.WeekDay);
	LCD_DisplayStringLine(Line5,(uint8_t *)text);

}

PS：即使不需要获取日期，也要将获取日期的函数添上，不然时间不会流动 ④编写闹钟函数 在lcd_show()函数中加入 led_show(1,led_mode);//最好不要放在中断里 再在fun.c文件中写一个中断函数

uint8_t led_mode;
void  HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
	led_mode = 1;
}

(要最终实现闹钟，还需要参考前面解决led与lcd冲突的篇章)

2025-02-26 16：45更新至此

---

PS
