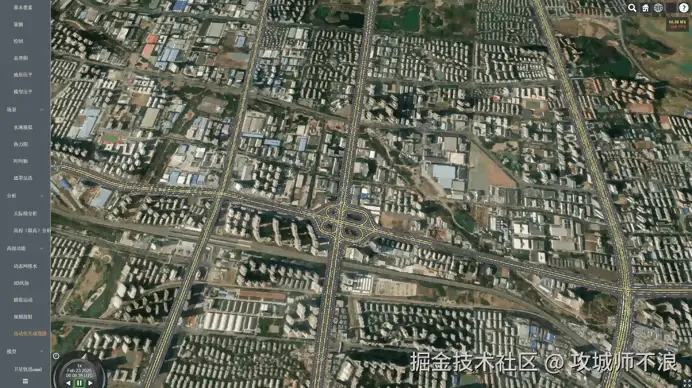

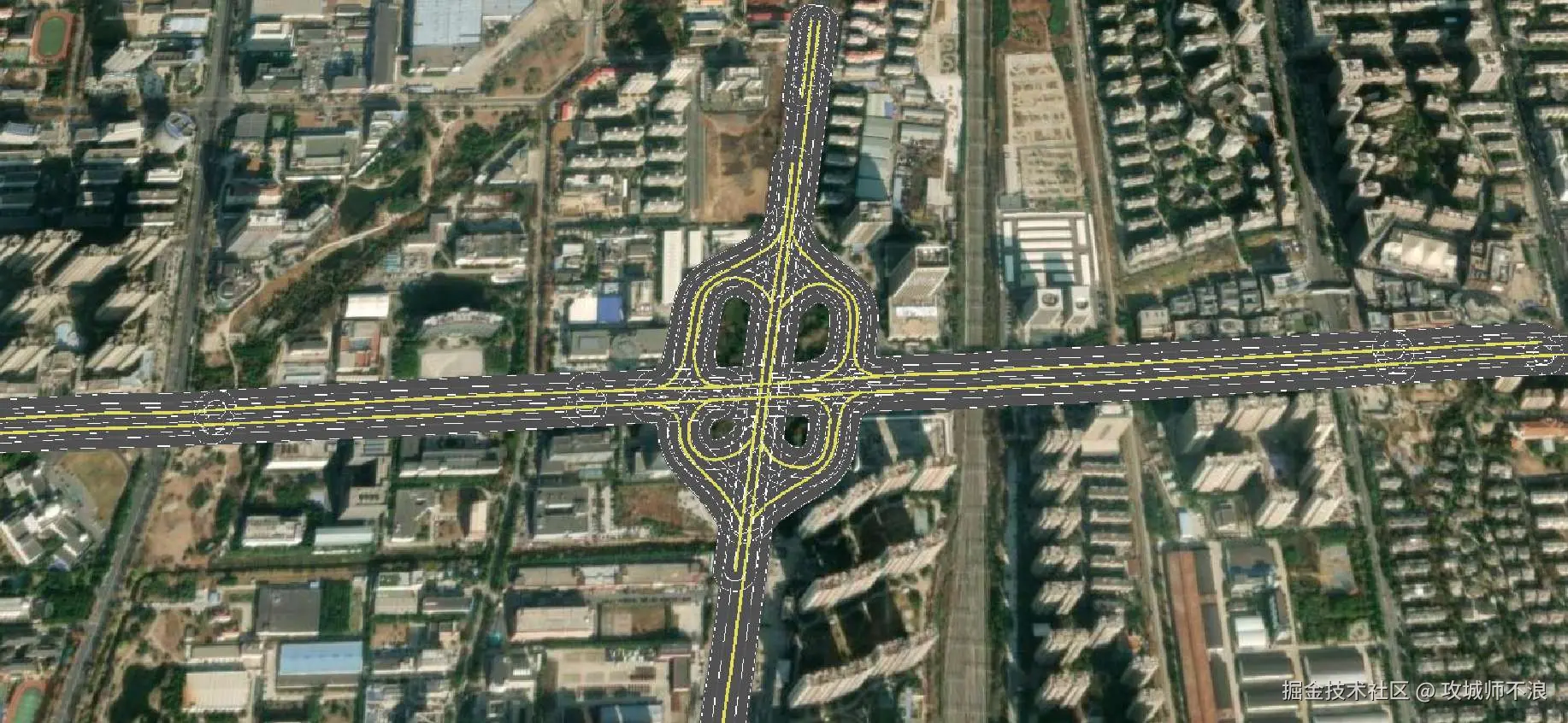

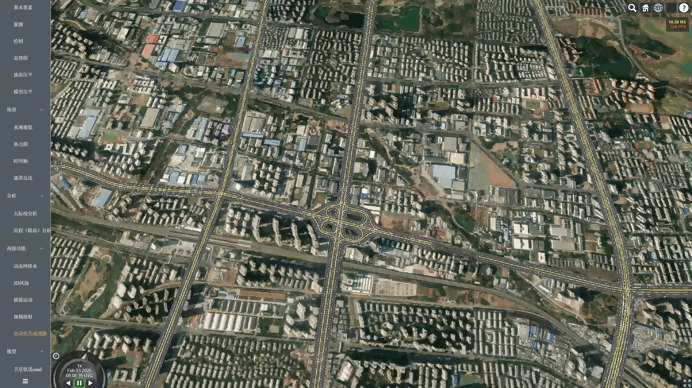

效果预览
前言
通常一个数字孪生类项目，建模成本是非常高的，因为建模是体力活，这个成本很难压下。
因此，如何能最大程度上减少建模的成本，同时还能保证项目的美观，也成为了众多研发创作者一直在探索的道路。
今天，我们就来聊一下，如何在Cesium中根据道路数据自动生成美观的道路，从而减少建模成本，同时本技术方案代码开源，源码请文末自取！
场景实现原理
该场景的核心原理是通过GeoJSON道路数据结合Cesium三维地球引擎与Turf.js地理空间分析库，实现多层道路可视化效果。具体流程如下：
-
数据加载：读取包含道路线段的GeoJSON数据（
hefei-road.json）； -
坐标转换：将经纬度坐标转换为Cesium三维笛卡尔坐标系（
Cesium.Cartesian3.fromDegrees）； -
缓冲区生成：利用
turf.buffer创建不同宽度的道路缓冲区：- 最外层：灰色路基（30米宽）
- 中间层：带纹理的柏油路面
- 内层：黑白虚线分隔线
- 最内层：黄色中心线
-
三维渲染：通过Cesium的
Polygon实体分层渲染缓冲多边形
关键代码解析
数据加载与坐标转换
axios.get("/json/hefei-road.json").then((response) => {
response.data.features.forEach((k) => {
k.geometry.coordinates.forEach((m) => {
if(m.length > 5) {
let arr = [];
m.forEach((mm) => {
arr.push(Cesium.Cartesian3.fromDegrees(mm[0], mm[1], 10)); // 坐标转换
});
initRoad(arr); // 初始化道路
}
});
});
});
-
通过
axios加载GeoJSON数据 -
使用
Cesium.Cartesian3.fromDegrees将经纬度转换为三维坐标 -
筛选有效路径（长度>5的线段）
缓冲区生成核心逻辑
// 生成路基缓冲区（最宽层）
var buffered = turf.buffer(linestring1, (luKuan/15)*15, {units: "meters"});
// 生成柏油路面
var buffered1 = turf.buffer(linestring1, (luKuan/15)*14.3, {units: "meters"});
var buffered2 = turf.buffer(linestring1, (luKuan/15)*14, {units: "meters"});
// 生成分隔线
var buffered3 = turf.buffer(linestring1, (luKuan/15)*7.5, {units: "meters"});
var buffered4 = turf.buffer(linestring1, (luKuan/15)*6.8, {units: "meters"});
-
luKuan定义基准路宽（30米） -
通过比例系数实现多层嵌套缓冲区：
- 路基：100%宽度（30m）
- 柏油路面：95.3%-93.3%宽度（28.6m-28m）
- 分隔线：50%-45.3%宽度（15m-13.6m）
Cesium实体渲染
// 路基渲染
__viewer.entities.add({
polygon: {
hierarchy: Cesium.Cartesian3.fromDegreesArray(kkk1),
material: new Cesium.Color(81/255, 81/255, 81/255, 1) // 灰色材质
}
});
// 柏油路面（带纹理）
__viewer.entities.add({
polygon: {
hierarchy: {
positions: Cesium.Cartesian3.fromDegreesArray(kkkk1),
holes: [{
positions: Cesium.Cartesian3.fromDegreesArray(kkkk2)
}]
},
material: new Cesium.ImageMaterialProperty({
image: "/images/qqq.png", // 路面纹理
repeat: new Cesium.Cartesian2((50/luKuan)*15, (50/luKuan)*15)
})
}
});
-
使用
polygon实体创建多边形 -
通过
hierarchy定义带孔多边形实现嵌套效果 -
ImageMaterialProperty实现纹理贴图 -
repeat参数控制纹理重复密度
核心技术
-
多级缓冲区算法：通过
turf.buffer生成不同宽度的嵌套缓冲区，模拟真实道路结构 -
坐标系转换：
-
WGS84转笛卡尔坐标系（
Cesium.Cartesian3.fromDegrees） -
高程处理（
cartographic.height）
-
-
性能优化：
-
使用
holes属性减少多边形渲染量 -
通过纹理贴图（
qqq.png/3333.jpg）替代复杂几何体
-
-
视觉增强：
-
分层颜色区分（灰->黑->黄）
-
动态纹理重复（
Cesium.Cartesian2控制UV）
-
后期规划
- 交互增强：添加
Primitive实现道路点击事件，获取相关道路信息；
好了，通过以上解析，我们可以看到如何将地理空间数据与三维引擎结合，实现具有真实感的道路可视化效果。核心在于Turf.js的空间分析与Cesium的高效渲染的完美结合。
