Dapper

Google 2010 年发布了 Dapper，提出分布式链路追踪技术的两个基本要求：

  • 拥有广泛的覆盖面
  • 提供持续的监控服务

分布式链路监控系统的设计目标：

  • 应用级透明
  • 低开销：对原服务影响足够小，网络传输和数据存储的消耗少
  • 扩展性和开放性：支撑常用中间件，并支持特殊场景的定制化

1. 数据模型

OpenTracing 规范的数据模型包含三种：

  • Trace: 一整条调用链，包括跨进程、跨线程的所有 segment
  • Segment: 标识一个进程(JVM)或线程 内所有操作的集合，即包含多个 Span
  • Span: 标识一个具体的操作，在不同的实现中有不同的划分方式
    • Entry Span: 入栈Span，是 segment的入口。如 http 或 rpc 的入口
    • Local Span: 记录本地方法的调用
    • Exit Span: 出栈Span，是 segment 的出口

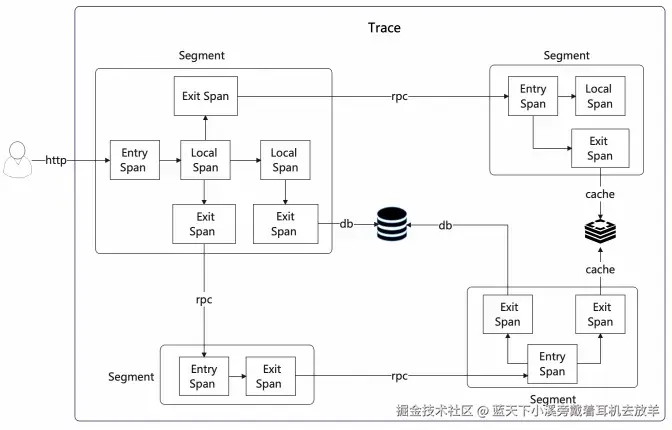

一次用户请求的调用链路如下图，各个公司的监控指标中可能也有对应的定义，概念上应该是一致的。 image.png

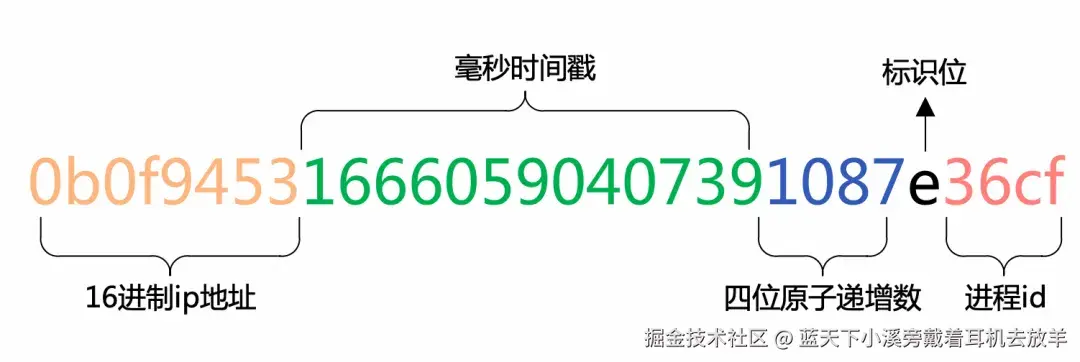

上图中每一次请求都会有唯一的traceId，不同的监控系统的唯一键的设计算法不一致，但是都需要保证唯一性且包含足够的请求信息。例如阿里 Eagleeye 的做法： image.png

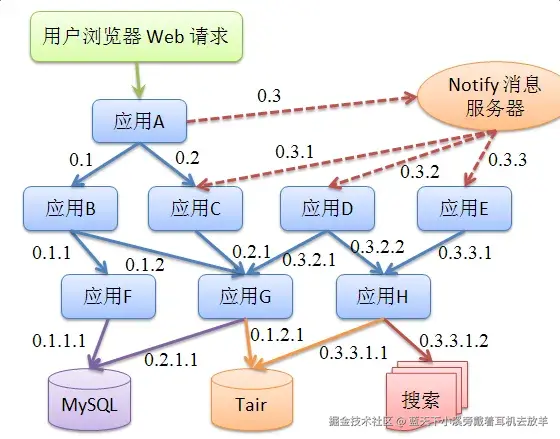

从图中可以看出，Span是真正串联整个链路的单元，系统可以通过若干个Span串联整个调用。那么怎么描述一个Span树？阿里的 Eagleeye 设计了一套 rpcId 的定义机制，如下图所示，层级和次序可以分别用分段数量和每一段的递增数字来表示。 image.png

在实际的跨进程传输时，只需要携带 traceId 和 rpcId，每个 segment 中的数据分段收集上报。上报的过程会有乱序和丢失，乱序可以通过 rpcId 还原真实的请求链路，丢失的话会缺省，使用子节点代替

2. 数据埋点

埋点的要求：应用级同名，低开销。Eagleege 和 SkyWalking 分别采用了不同的方案

方案1 编码

阿里 Eagleeye 采用的埋点方式，通过中间件预留的扩展点实现

选用这种方式的原因：

  • 公司内部使用，中间件较为统一
  • 直接编码的维护成本更低，性能消耗更低

方案2 字节码增强

字节码增强的两种方式包含 Attach 和 Agent.

Attach

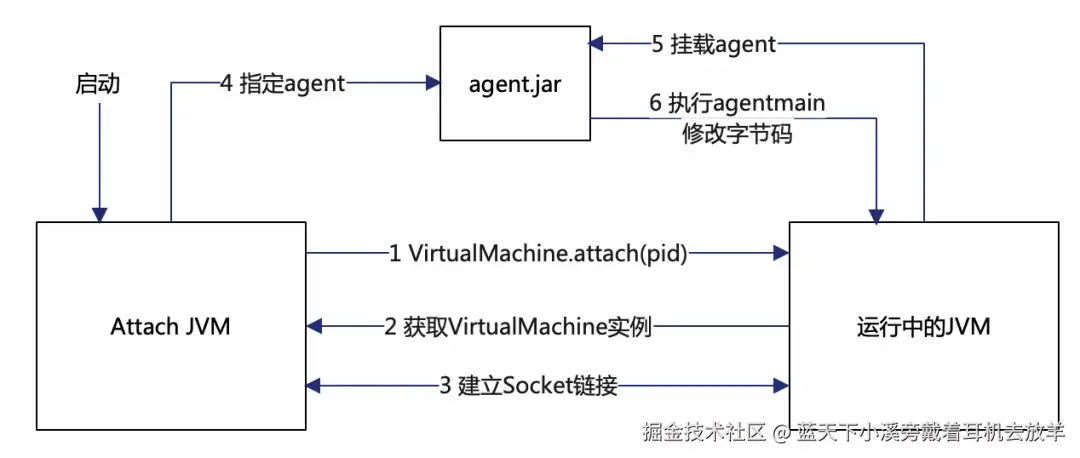

实现机制：利用 JVM 提供的 attach api，实现一个 JVM 对另一个运行中的 JVM 的通信。可以灵活的对正在运行的 JVM 进行字节码修改。一个示意图如下： image.png Arthas 就是使用 attach 方式实现的线上debug.

Agent

Javaagent 在启动时增加 agent 的启动参数，指定需要挂载的 agent。

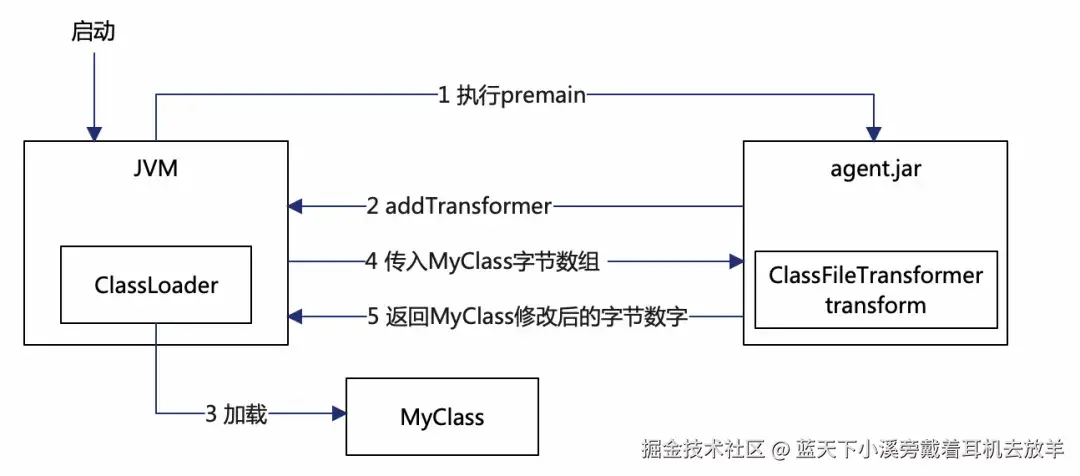

实现机制：在目标 JVM 执行 main 之前，执行 agent 的 premain（通过启动参数指定路径），通过字节码插入前置的处理代码。 image.png agent 方式在修改字节码方面更为灵活，甚至可以修改 JDK 的核心类库。

Skywalking

Skywalking 等开源方案则会面临更加复杂的环境，因此不能采用直接编码的方式。Skywalking 采用的开发模式：

  • core: skywalking 提供核心的字节码增强能力，以及拓展接口
  • 中间件基于官方或社区的插件植入自身的应用，如果没有现有的插件，可以自己开发 image.png

Skywalking 采用 Byte Buddy 的字节码增强类库，兼顾 高性能、易用、功能强大等特性。

插件模型：

  • 增强哪个类的哪个方法？
    • 提供了 ClassMatch，支持自定义组合匹配规则
  • 怎么变更调用逻辑？
    • 支持自定义方法拦截器，包括前置、后置、异常等多个时机的拓展
  • 增强的前置条件？
    • 部分场景下增强插件的版本可能不兼容，可以使用 witness 机制确保期望的类或方法存在，才会增强

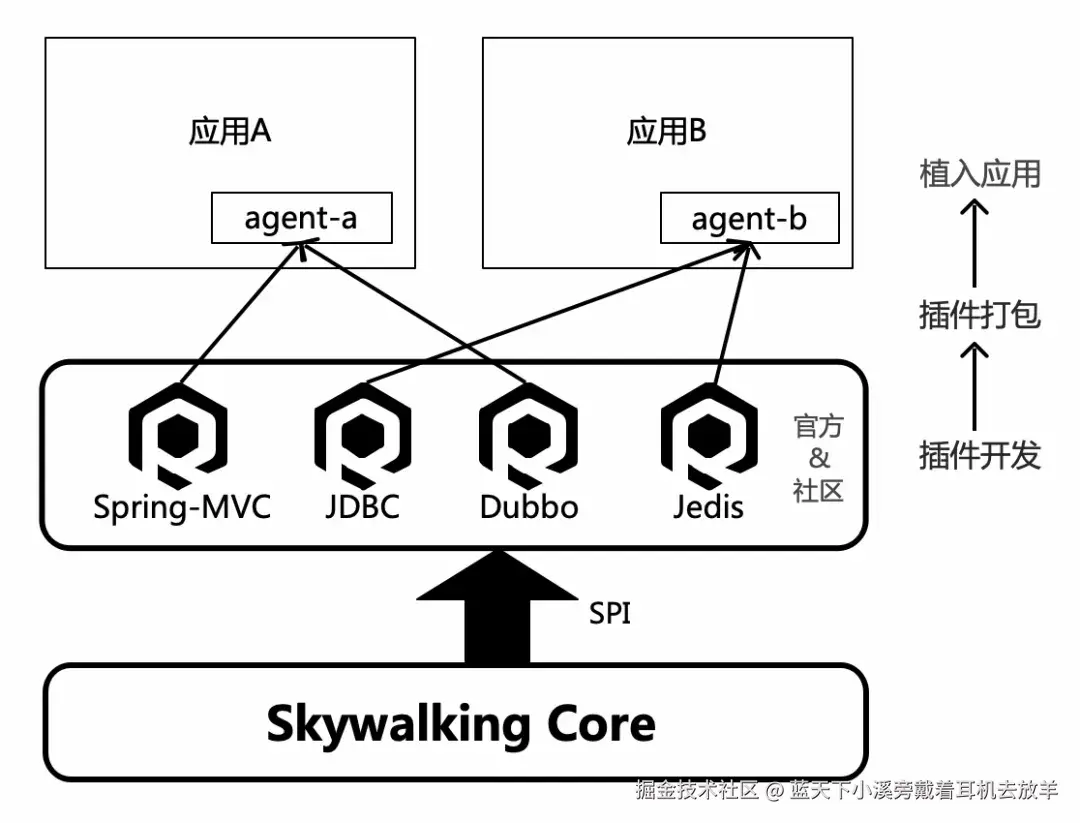

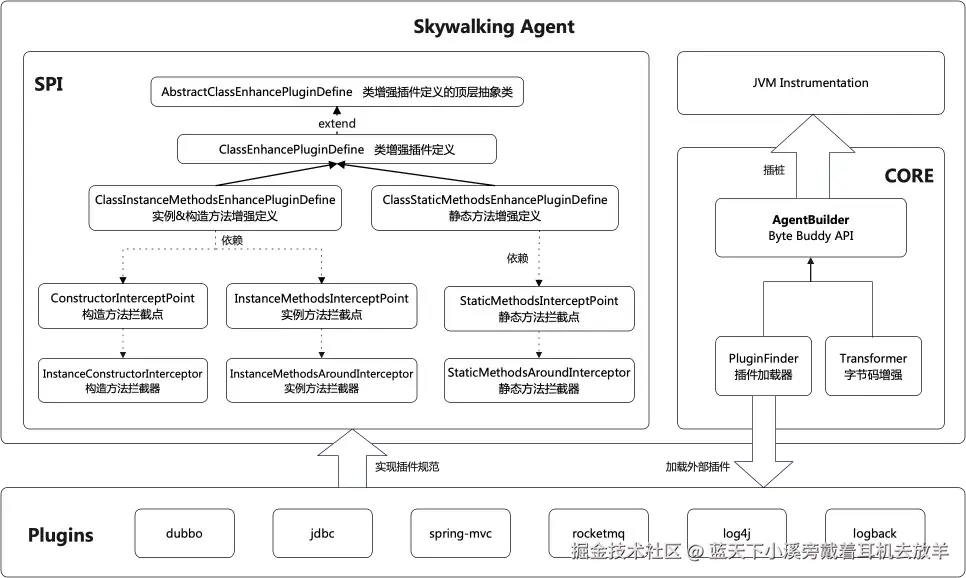

Skywalking Agent的整体模型如下图：

  • SPI：skywalking 暴露的插件规范接口，开发者基于这些接口实现插件
  • Plugins：基于 SPI 实现的各类插件
  • CORE：加载插件并利用 Byte Buddy 提供的字节码增强逻辑对应用中的指定类和方法的字节码进行增强 image.png

3. 数据收集

Trace 的数据收集一般是先存本地，再异步收集。

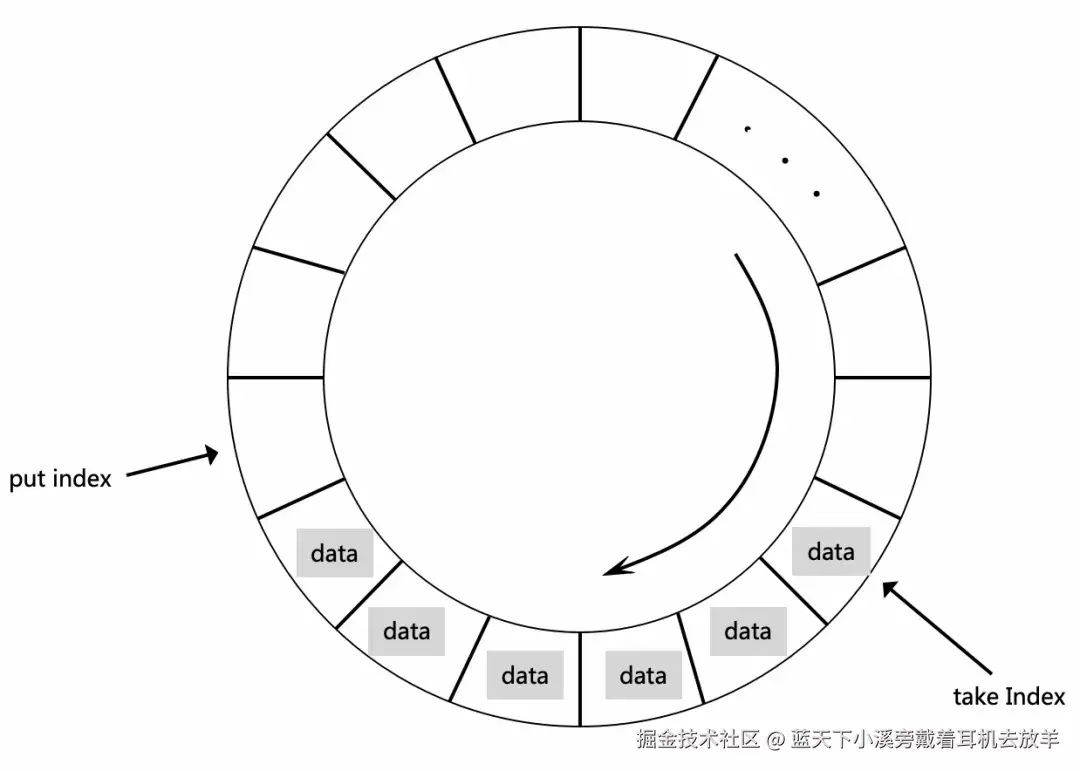

Eagleeye 采用「并发环形队列」的方案：

  • 读指针：指定队列中最后一条数据
  • 写指针：指定下一个存放的位置
  • 当写的速度超过读的速度，可以根据策略丢弃或者覆盖老数据


Skywalking 采用分区的 QueueBuffer 来存储 trace 数据。多个消费线程通过 driver 平均分配到各个 QueueBuffer 上进行消费。QueueBuffer 的两种实现机制：

  • JDK 阻塞队列：常用于服务端
  • 普通数组+原子下标：更轻量级，性能更高。常用在 agent

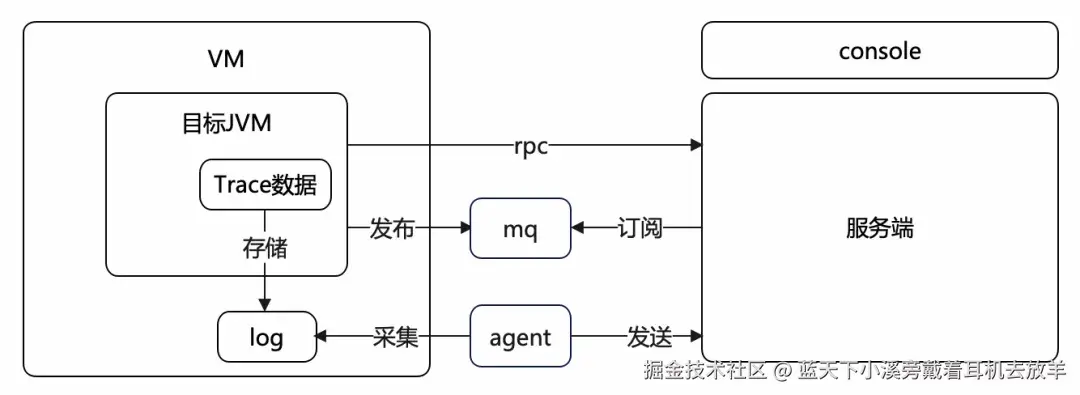

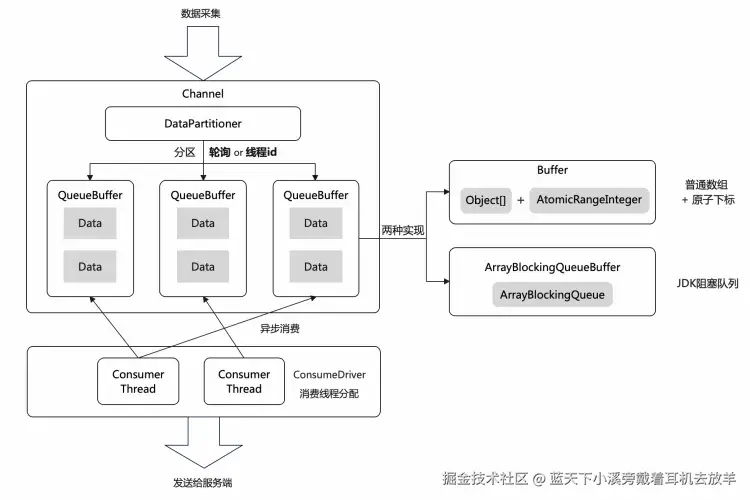

传输流程如下图：

  • Eagleeye: 数据先存入本地，再通过 agent 将数据采集到服务端
  • Skywalking: 提供了 GRPC 和 Kafka 两种方式
