RNOH架构

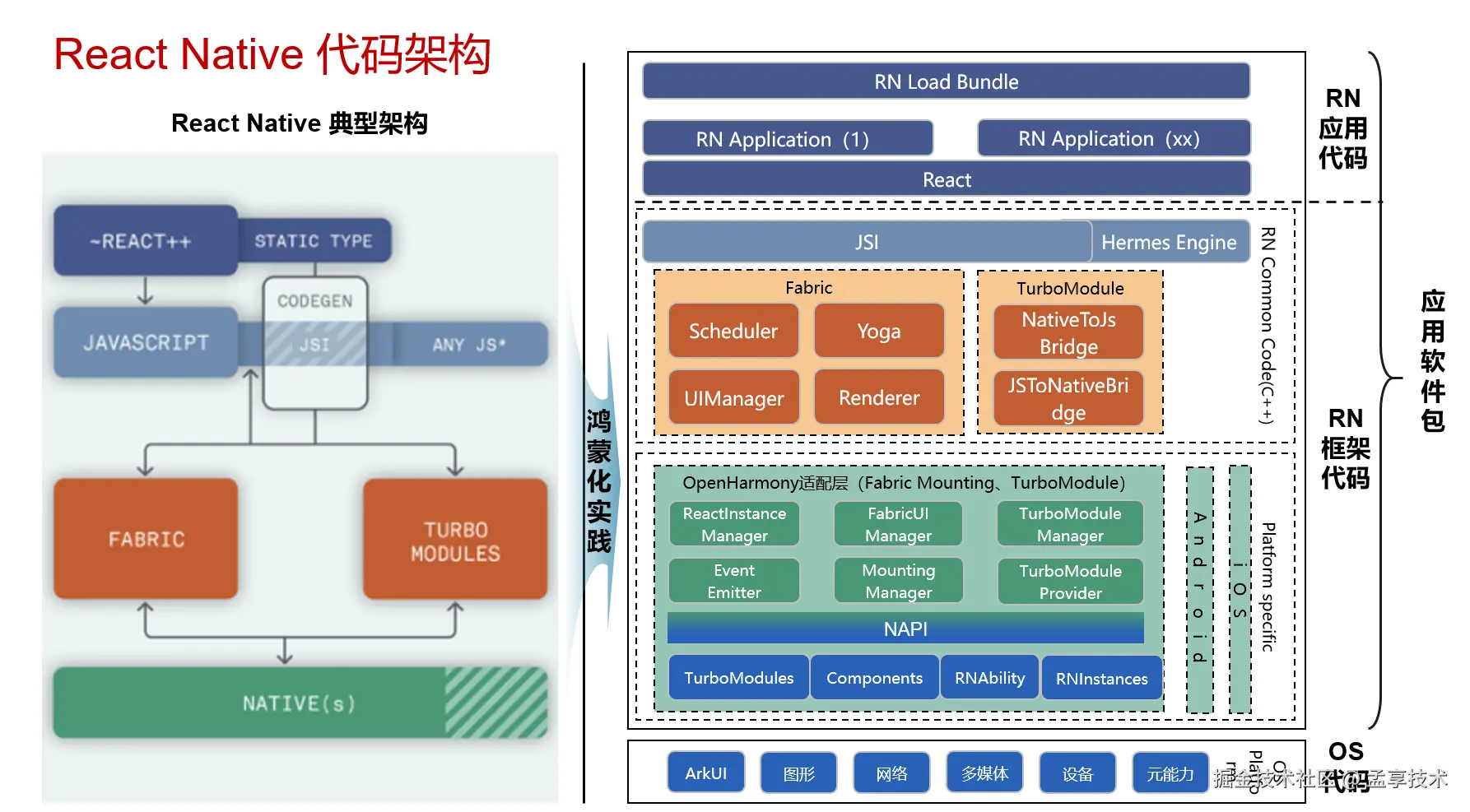

如图，React Native for OpenHarmony 在 React Native 的新架构（0.68 以及之后的版本）的基础上，进行了鸿蒙化的适配。按照功能可以进行如下的划分：

  • RN 应用代码：开发者实现的业务代码。
  • RN 库代码：在 React Native 供开发者使用的组件和 API 的封装与声明。
  • JSI（JavaScript Interface）：JavaScript 与 CPP 之间进行通信的 API。
  • React Common：所有平台通用的 CPP 代码，用于对 RN 侧传过来的数据进行预处理。
  • OpenHarmony 适配代码：接收并处理 React Common 传过来的数据，对接原生的代码，调用 ArkUI 的原生组件与 API。主要包括了两个部分：分别是 TurboModule 与 Fabric。
  • OS 代码：对接系统底层功能，根据适配层代码传过来的数据进行渲染，或完成对应的功能。

RN库代码

  • 在现行的 React Native 中，有很多属性是在 React 侧完成的封装，也有很多属性是平台独有的。为了达成这个效果，React Native 在 JS 侧根据 Platform 增加了很多判断。所以，React Native 的鸿蒙化适配也需要增加 OpenHarmony 相关的平台判断，与相应的组件属性的封装。为此，鸿蒙化团队提供了 react-native-harmony 的 tgz 包，并通过更改 metro.config.js 配置，将该 tgz 包应用到 Metro Bundler 中。
  • React Native 还提供了很多库的封装，例如 Codegen、打包工具等。为此，鸿蒙化团队提供了 react-native-harmony-cli 的包，对这些库进行了 OpenHarmony 平台的适配，用于向开发者提供相关的功能。

Fabric

Fabric 是 React Native 的组件渲染系统。接收 React Native 传过来的组件信息，处理后发送给原生 OS，由 OS 完成页面的渲染。

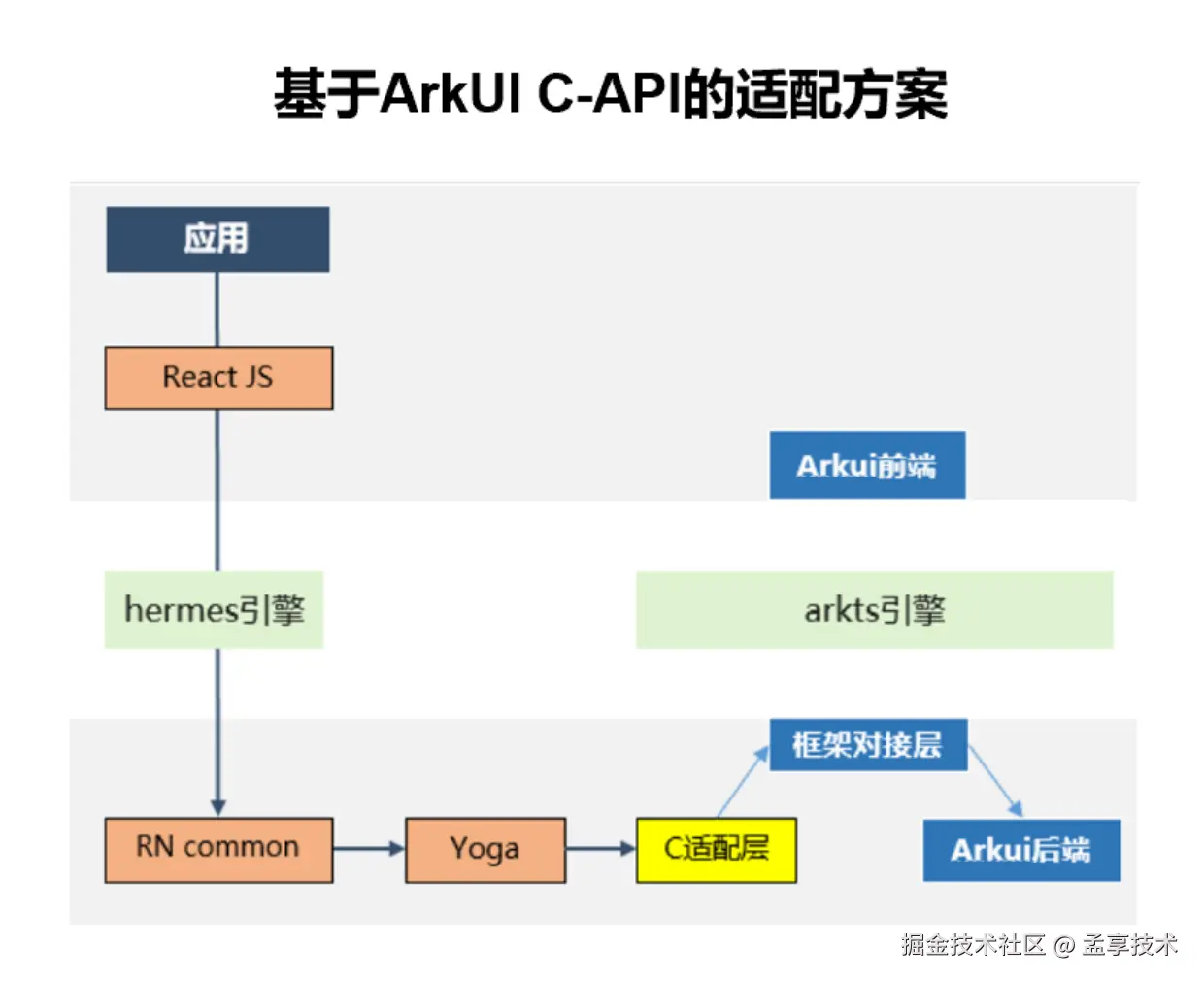

在适配方案中，组件不通过复杂的流程对接到 ArkUI 的声明式范式上，而是直接使用ContentSlot对接到 ArkUI 的后端接口进行渲染，缩短了流程，提高了组件渲染的效率。C-API 的性能收益包括以下的几个部分：

  • C 端最小化、无跨语言的组件创建和属性设置；
  • 无跨语言前的数据格式转换，不需要将 string，enum 等数据类型转换为 object，可以在 CPP 侧直接使用对应的数据进行处理；
  • 可以进行属性 Diff，避免重复设置，降低了属性设置的开销。

TurboModule

TurboModule 是 React Native 中用于 JavaScript 和原生代码进行交互的模块，为 RN JS 应用提供调用系统能力的机制。根据是否依赖 OpenHarmony 系统相关的能力，可以分为两类： cxxTurboModule 和 ArkTSTurboModule。

  1. ArkTSTurboModule：

    • ArkTSTurboModule 为 React Native 提供了调用 ArkTS 原生 API 的方法。可以分为同步与异步两种。
    • ArkTSTurboModule 依赖 NAPI 进行原生代码与 CPP 侧的通信。包括 JS 与 C 之间的类型转换，同步和异步调用的实现等。

  2. cxxTurboModule：

    • cxxTurboModule 主要提供的是不需要系统参与的能力，例如NativeAnimatedTurboModule 主要提供了数据计算的相关能力。
    • cxxTurboModule 不依赖于系统的原生 API，为了提高相互通信的效率，一般是在 cpp 侧实现，这样可以减少 native 与 cpp 之间的通信次数，提高性能。

React Native线程模型

RNOH线程模型

RNOH的线程一共有 4 个：

enum TaskThread {
  MAIN = 0, // main thread running the eTS event loop
  JS, // React Native's JS runtime thread
  BACKGROUND, // background tasks queue
  WORKER, // used by some turbo modules
};

MAIN/UI线程

RN 业务主线程，也是应用主线，应用 UI 线程。该线程在应用中有唯一实例。

RN 在 MAIN 线程中主要承担的业务功能是：

  • ArkUI 组件的生命周期管理：CREATE, UPDATE, INSERT, REMOVE, DELETE；
  • ArkUI 组件树管理；
  • RN TurboModule 业务功能运行；
  • 交互事件、消息处理。

JS线程

JS 线程通过虚拟机执行 React（JS）代码，通过 React 代码与 RN Common 的核心代码交互完成 React Native 的 Render 阶段任务。

RN 在 JS 线程中主要承担的业务功能是：

  • 加载 bundle，执行 bundle 依赖的 React 代码和 bundle 的业务代码。
  • 由 React 业务代码驱动，创建 RN ShadowTree，设置 ShadowTree 的属性。
  • 利用 Yoga 引擎进行组件布局，文本测量和布局。
  • 比较完成布局的新、老 ShadowTree，生成差异结果 mutations。将 mutations提交到 MAIN 线程触发 Native 的显示刷新。
  • 交互事件、消息处理。

JS 线程与 RNInstance 的实例绑定，有多个 RNInstance，则有多个对应的 JS 线程。

BACKGROUND线程

BACKGROUND 线程是 RN 的实验特性，开启 BACKGROUND 线程后，会将 JS 线程的部分布局、ShadowTree 比较的任务迁移到该线程执行，从而降低 JS 线程的负荷。

由于开启 BACKGROUND 涉及复杂的线程间通信，在稳定性方面带来风险，因此正式商用版本中不要开启 BACKGROUND 线程。

WORKER线程

WORKER 线程是 RNSDK700 版本的新特性，开启 worker 线程需要在继承 RNAbility 后重写 getRNOHWorkerScriptUrl 方法，通过该方法去配置 worker 线程 启动的文件路径。

worker 线程主要承担的业务功能是：

  • 将 TurboModule 运行在 worker 线程，避免 TurboModule 通信和主线程 UI 绘制逻辑竞争有限的主线程资源。
  • 可以让运行在worker线程的TurboModule互相通信。

RNOH线程的长期演进

MAIN 线程和 JS 线程承担了 RN 框架的全部业务，在重载情况下可能会造成性能瓶颈。RN的业务也受同线程的其他应用代码的影响，造成执行延迟或阻塞等问题。

在长期演进时，可以考虑进行线程扩展：

  • 增加唯一 TM 线程，将 TurboModule 的业务代码放到 TM 线程来执行，从而降低 MAIN 线程负荷。
  • 增加单独的 TIMER 线程，确保时间基准稳定执行。

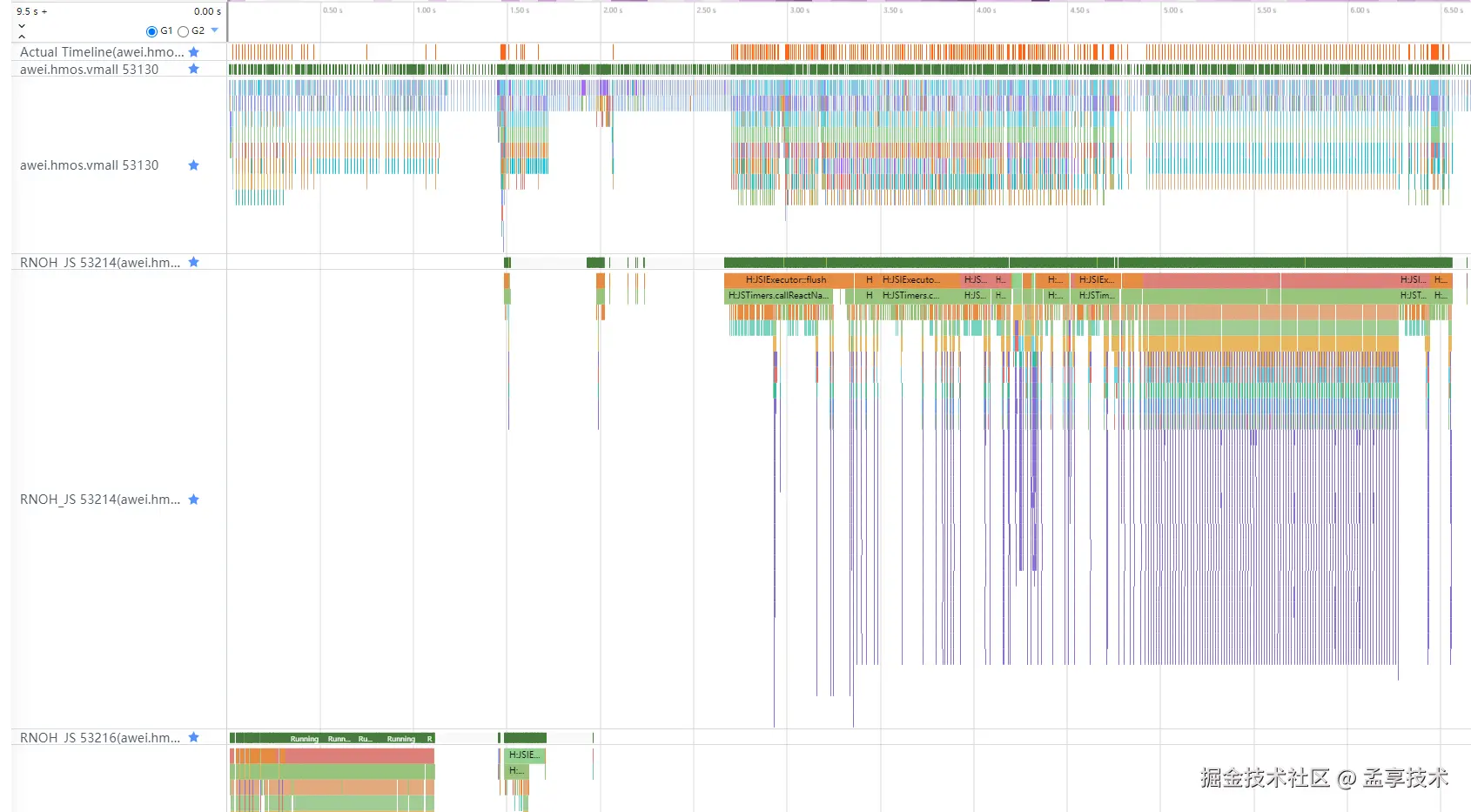

典型线程Trace图

  • 线程号 53130：MAIN 线程
  • 线程号 53214：JS 线程实例 1
  • 线程号 53216：JS 线程实例 2


命令式组件

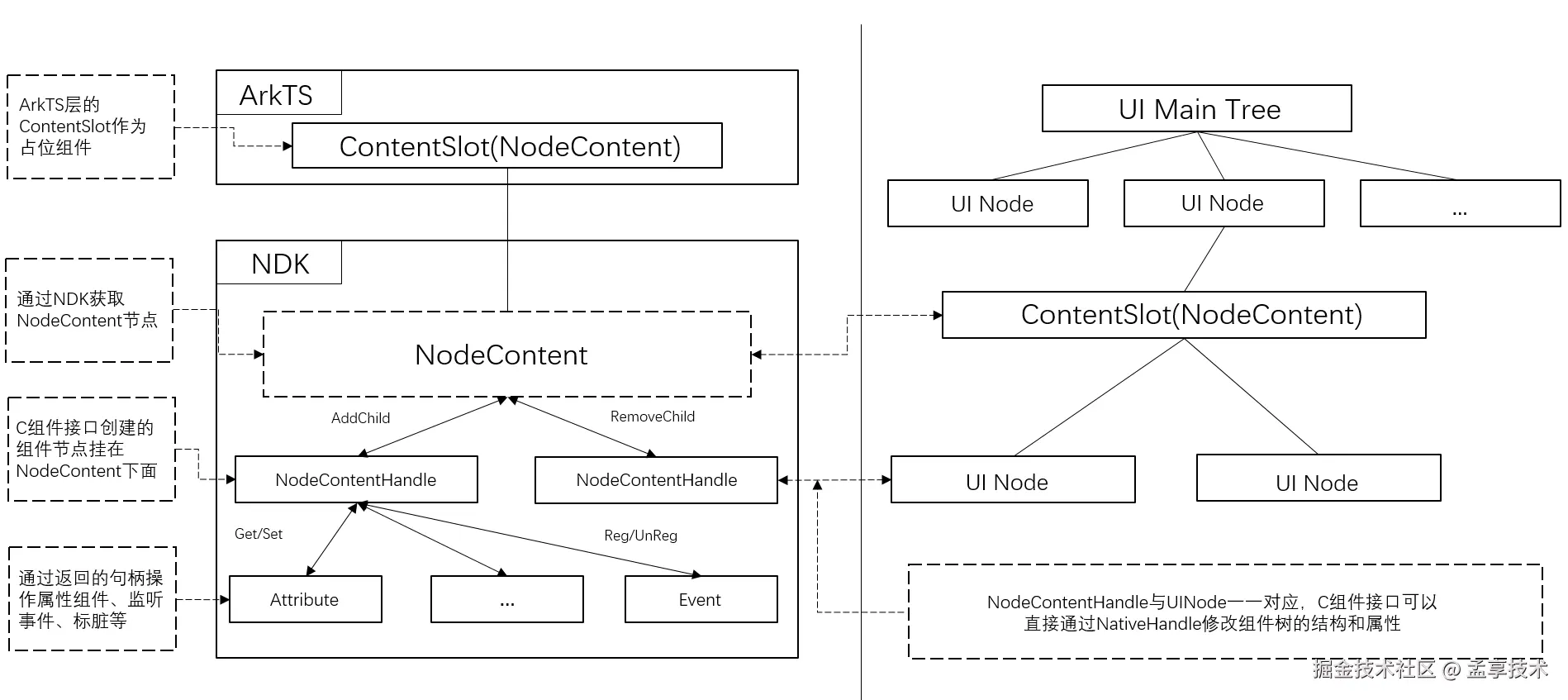

ContentSlot接入

根据OpenHarmony关于XComponentType的介绍，先前在RNOH中使用的用于Native UI节点的占位容器XComponent的NODE类型不再演进，推荐使用ContentSlot占位组件管理Native API创建的组件，ContentSlot在内存和性能方面都优于NODE类型的XComponent。此外XComponent的libraryname参数不支持跨module使用，即无法找到其它模块中的同名so，RNOH的日志会提示找不到对应的so。因此，RNOH将使用ContentSlot作为占位组件。以下是使用ContentSlot接入的流程介绍： 架构介绍-ContentSlot接入.png

CAPI版本使用 ContentSlot 总共分成了2个步骤：

  1. createSurface的时候创建ArkUISurface;
  2. startSurface 的时候将 CPP 的 ArkUISurface 连接到ArkUI的 NodeContent 上。

createSurface的时候主要做了以下的操作：

  1. 创建并将ArkUISurface记录到Map中：

    void RNInstanceCAPI::createSurface(
facebook::react::Tag surfaceId,
std::string const& moduleName) {
m_surfaceById.emplace(
    surfaceId,
    ArkUISurface(
        ···
        surfaceId,
        moduleName));
}

  2. 在ArkUISurface中创建nodeContentHandle与rootView，通过attachToNodeContent来链接nodeContentHandle与rootView，用于挂载 C-API组件，并在Surface上统一处理 Touch 事件：

    ArkUISurface::ArkUISurface(
    ...
    SurfaceId surfaceId,
    int rnInstanceId,
    std::string const& appKey)
    : m_surfaceId(surfaceId),
    m_scheduler(std::move(scheduler)),
    m_componentInstanceRegistry(std::move(componentInstanceRegistry)),
    m_surfaceHandler(SurfaceHandler(appKey, surfaceId)) {
m_scheduler->registerSurface(m_surfaceHandler);
m_taskExecutor = taskExecutor;
m_rootView = componentInstanceFactory->create(
    surfaceId, facebook::react::RootShadowNode::Handle(), "RootView");
if (m_rootView == nullptr) {
    LOG(ERROR) << "Couldn't create rootInstanceComponent for surface with id: "
            << surfaceId;
    return;
}
...
}


void ArkUISurface::attachToNodeContent(NodeContentHandle nodeContentHandle) {
    m_threadGuard.assertThread();
    if (m_nodeContentHandle.has_value()) {
        throw RNOHError(
            "ArkUISurface: calling attachToNodeContent on an already attached Surface");
    }
    m_nodeContentHandle = nodeContentHandle;
    m_nodeContentHandle.value().addNode(m_rootView->getLocalRootArkUINode());
    HarmonyReactMarker::logMarker(
        HarmonyReactMarker::HarmonyReactMarkerId::CONTENT_APPEARED,
        m_rootView->getTag());
}

startSurface 的时候主要做了以下的操作：

  1. 在 ArkTS 侧创建 ContentSlot，并在ContentSlot中传入rootViewNodeContent，rootViewNodeContent为新建的NodeContent组件：

      // RNSurface.ets
  private rootViewNodeContent: NodeContent = new NodeContent();
  ...
  ...
  ...
  if (this.ctx.rnInstance.getArchitecture() === "C_API") {
    ContentSlot(this.rootViewNodeContent)
  }

  2. 调用RNOHAppNapiBridge.cpp中的attachRootView，将rootView添加到ArkTS侧的NodeContent上：

    static napi_value attachRootView(napi_env env, napi_callback_info info) {
    return invoke(env, [&] {
        ArkJS arkJS(env);
        auto args = arkJS.getCallbackArgs(info, 3);
        auto instanceId = arkJS.getInteger(args[0]);
        auto surfaceId = arkJS.getInteger(args[1]);
        auto nodeContentHandle = NodeContentHandle::fromNapiValue(env, args[2]);
        auto rnInstance = maybeGetInstanceById(instanceId);
        if (!rnInstance) {
        return arkJS.createFromRNOHError(
            RNOHError("Failed to get the RNInstance"));
        }
        auto rnInstanceCAPIRawPtr =
            std::dynamic_pointer_cast<RNInstanceCAPI>(rnInstance);
        if (rnInstanceCAPIRawPtr != nullptr) {
        rnInstanceCAPIRawPtr->attachRootView(
            std::move(nodeContentHandle), surfaceId);
        }
        return arkJS.getNull();
    });
}

  3. 将 rootView 连接到 ContentSlot 后，rootView 就作为 CAPI 组件的根节点，后续的子孙节点通过 Mutation 指令逐个插入到组件树上。

CAPI组件向上对接RN指令

  1. 在 RN 鸿蒙适配层中，SchedulerDelegate.cpp 负责处理 RN Common 传递下来的指令。

    void SchedulerDelegate::schedulerDidFinishTransaction(MountingCoordinator::Shared mountingCoordinator) {
    ...
}

  2. 在 MountingManagerCAPI.cpp 的didMount中对各个指令进行处理。

    MountingManagerCAPI::didMount(MutationList const& mutations) {
    ...
}

在 didMount 函数中，先根据预先配置的 arkTsComponentNames 获取 ArkTS 组件和 CAPI 组件的指令，分别进行处理。其中 CAPI 组件的指令会在 handleMutation 方法中逐个遍历每个指令，根据指令的类型（Create 、Delete、Insert、Remove、Update）进行不同的处理。

  • Create指令：接收到 Create 指令后，会根据指令的 tag、componentName 和 componentHandle 信息创建出一个对应组件类型的 ComponentInstance，比如 Image 组件的 Create 指令，会创建对应的 ImageComponentInstance。创建完组件之后，调用 updateComponentWithShadowView 方法设置组件的信息。其中，setLayout 设置组件的布局信息，setEventEmitter 设置组件的事件发送器，setState 设置组件的状态，setProps 设置组件的属性信息。
  • Delete指令：根据接收到的 Delete 指令的 tag，删除对应组件的ComponentInstance。
  • Insert指令：根据接收到 Insert 指令中包含父节点的 tag 和子节点的 tag，将子节点插入到对应的父节点上。
  • Remove指令：接收到 Remove 指令中包含父节点的 tag 和子节点的 tag，在父节点上移除对应的子节点。
  • Update指令：接收到 Update 指令后，调用组件的 setLayout、setEventEmitter、setState、setProps 更新组件相关信息。

适配层事件分发逻辑

1.适配层事件的注册

当手势触碰屏幕后会命中相应的结点，通过回调发送对应事件，但是需要注册事件，如一个 Stack 节点注册了 NODE_ON_CLICK 事件。

StackNode::StackNode()
:ArkUINode(NativeNodeAPi::getInstance()->createNode(ArkUI_NodeType::ARKUI_NODE_STACK)),
    m_stackNodeDelegate(nullptr)
    {
        maybeThrow(NativeNodeApi::getInstance()->registerNodeEvent(m_nodeHandle,NODE_ON_CLICK,0,this));
        maybeThrow(NativeNodeApi::getInstance()->registerNodeEvent(m_nodeHandle,NODE_ON_HOVER,0,this));
    }

SurfaceTouchEventHandler 注册了 NODE_TOUCH_EVENT 事件。

SurfaceTouchEventHandler(
    ComponentInstance::Shared rootView,
    ArkTSMessageHub::Shared arkTSMessageHub,int rnInstanceId):
    ArkTSMessageHub::Observer(arkTSMessageHub),
    m_rootView(std::move(rootView)),
    m_rnInstanceId(rnInstanceId)
    {
        ArkUINodeRegistry::getInstance().registerTouchHandler(
            &m_rootView->getLocalRootArkUINode(),this);
            NativeNodeApi::getInstance()->registerNodeEvent(
                m_rootView->getLocalRootArkUINode().getArkUINodeHandle(),
                NODE_TOUCH_EVENT,
                NODE_TOUCH_EVENT,
                this);
    }

2.适配层事件的接收

ArkUINodeRegistry 的构造中注册了一个回调，当注册了事件的节点被命中后，该事件通过回调传递处理。

ArkUINodeRegistry::ArkUINodeRegistry(ArkTSBridge::Shared arkTSBridge):m_arkTSBridge(std::move(arkTSBridge))
{
    NativeNodeApi::getInstance()->registerNodeEventReceiver(
        [](ArkUI_NodeEvent* event){
            ArkUINodeRegistry::getInstance().receiveEvent(event)；
            });
}

3.适配层事件的处理

回调传递的参数 event 通过 OH_ArkUI_NodeEvent_GetEventType 获取事件类型，通过 OH_ArkUI_NodeEvent_GetNodeHandle获取触发该事件的结点指针。

auto eventType = OHArkUI_NodeEvent_GetEventType(event);
auto node = OH_ArkUI_NodeEvent_GetNodeHandle(event);

首先判断事件类型是否为 Touch 事件，如果是，就从一个存储了所有 TouchEventHandler 的 Map 中通过结点指针作为 key 去查找对应的 TouchEventHandler，如果没找到，这次 Touch 事件不处理。

if(eventType == ArkUI_NodeEventType::NODE_TOUCH_EVENT)
{
    auto it = m_touchHandlerByNodeHandle.find(node);
    if(it == m_touchHandlerByNodeHandle.end())
    {
        return;
    }
}

如果找到了对应的 TouchEventHandler，通过 OH_ArkUI_NodeEvent_GetInputEvent 获取输入事件指针，若输入事件指针不为空，通过 OH_ArkUI_UIInputEvent_GetType 判断输入事件指针的类型是否为 Touch 事件，如果不是，这次 Touch 事件不处理。

auto inputEvent = OH_ArkUI_NodeEvent_GetInputEvent(event);
if(inputEvent == nullptr || OH_ArkUI_UIInputEvent_GetType(inputEvent) != ArkUI_UIInputEvent_Type::ARKUI_UIINPUTEVENT_TYPE_TOUCH)
{
    return;
}

如果上述两个条件都满足，就通过 TouchEventHandler 去处理 Touch 事件。

it->second->onTouchEvent(inputEvent);

如果事件类型不为 Touch 事件，就从一个存储了所有 ArkUINode 的 Map 中通结点指针作为 key 去查找对应的 ArkUINode，若未找到，这次事件不处理。

auto it = m_nodeByHandle.find(node);
if(it == m_nodeByHandle.end())
{
    return;
}

如果找了对应的 ArkUINode，通过 OH_ArkUI_NodeEvent_GetNodeComponentEvent 获取组件事件指针，该指针的 data 字段保留了 arkUI 传递过来的参数，并通过 ArkUINode 处理该事件。

auto commponentEvent = OH_ArkUI_NodeEvent_GetNodeComponentEvent(event);
if(commponentEvent != nullptr)
{
    it->second->onNodeEvent(eventType,compenentEvent->data);
    return;
}

4.Touch事件的传递给JS侧

上文中写明 TouchEventHandler 对 Touch 事件进行处理，以 ArkUISurface 举例，ArkUISurface 有一个继承了 TouchEventHandler 的成员变量，这个成员变量通过 dispatchTouchEvent 处理这次 Touch 事件。

void onTouchEvent(ArkUI_UIInputEvent* event)override
{
    m_touchEventDispatcher.dispatchTouchEvent(event,m_rootView);
}

对于 Touch 事件首先通过 Touch 的位置等因素，获取对应 touchTarget （每个componentInstance 就是一个 touchTarget，下图的名字是 eventTarget）。

class ComponentInstance:public TouchTarget,public std::enable_shared_from_this<ComponentInstance>

for(auto const& targetTouches:touchByTargetId)
{
    auto it = m_touchTargetByTouchId.find(targetTouches.second.begin()->identifier);
    if(it == m_touchTargetByTouchId.end())
    {
        continue;
    }
    auto eventTarget = it->second.lock();
    if(eventTarget == nullptr)
    {
        m_touchTargetByTouchId.erase(it);
        continue;
    }
}

然后通过 componentInstance 保存的 m_eventEmitter 发送对应的事件给 js 侧，从而触发页面的刷新等操作。 Touch事件有以下四种类型:

  • UI_TOUCH_EVENT_ACTION_DOWN
  • UI_TOUCH_EVENT_ACTION_MOVE
  • UI_TOUCH_EVENT_ACTION_UP
  • UI_TOUCH_EVENT_ACTION_CANCEL
switch(action)
{
    case UI_TOUCH_EVENT_ACTION_DOWN:
    eventTarget->getTouchEventEmitter()->onTouchStart(touchEvent);
    break;
    case UI_TOUCH_EVENT_ACTION_MOVE:
    eventTarget->getTouchEventEmitter()->onTouchMove(touchEvent);
    break;
    case UI_TOUCH_EVENT_ACTION_UP:
    eventTarget->getTouchEventEmitter()->onTouchEnd(touchEvent);
    break;
    case UI_TOUCH_EVENT_ACTION_CANCEL:
    default:
    eventTarget->getTouchEventEmitter()->onTouchCancel(touchEvent);
    break;
}

5、非Touch事件的传递给js侧

上文中写明，非 Touch 事件由 ArkUINode 处理，对于每个继承了 ArkUINode 的类，重载了 onNodeEvent 方法，以 StackNode 举例，说明RN适配层是如何区分 Click 事件和 Touch 事件。前文说明，StackNode 注册了 Click 事件，所以通过回调，会走到 StackNode 的 onNodeEvent 部分，这里会先判断这个事件类型，这里是 NODE_ON_CLICK 类型，符合要求，但是对于第二个条件 eventArgs[3].i32 (即上文描述的arkUI传递过来的参数)，如果是触屏手机，其值为2不满足 eventArgs[3].i32 ！= 2 的条件。

void StackNode::onNodeEvent(ArkUI_NodeEventType eventType,EventArgs& eventArgs)
{
    if(eventType == ArkUI_NodeEventType::NODE_ON_CLICK && eventArgs[3].i32 != 2)
    {
        onClick();
    }
    if(eventType == ArkUI_NodeEventType::NODE_ON_HOVER)
    {
        if(m_stackNodeDelegate != nullptr)
        {
            if(eventArgs[0].i32)
            {
                m_stackNodeDelegate->onHoverIn();
            }else
            {
                m_stackNodeDelegate->onHoverOut();
            }
        }
    }
}

所以此时实际上不会触发 Click 的事件，因此 Touch 事件和 Click 事件不会冲突。如果触发了 Click 事件，StackNode 会通过代理 StackNodeDelegate 发送事件。

void StackNode::onClick()
{
    if(m_stackNodeDelegate != nullptr)
    {
        m_stackNodeDelegate->onClick();
    }
}

其中 ViewComponentInstance 继承了 StackNodeDelegate，所以实际上走的是 ViewComponentInstance 的 onClick 函数。

namespace rnoh
{
    class ViewComponentInstance
    :public CppComponentInstance<facebook::react::ViewShardowNode>,public StackNodeDelegate
    {
    }
}

这个函数通过 ViewComponentInstance 的 m_eventEmitter 发送事件给 JS，从而触发页面的刷新。

void ViewComponentInstance::onClick()
{
    if(m_eventEmitter != nullptr)
    {
        m_eventEmitter->dispatchEvent("click",[=](facebook:jsi::Runtime& runtime)
        {auto payload = facebook::jsi::Object(runtime);
                return payload;
        });
    }
}

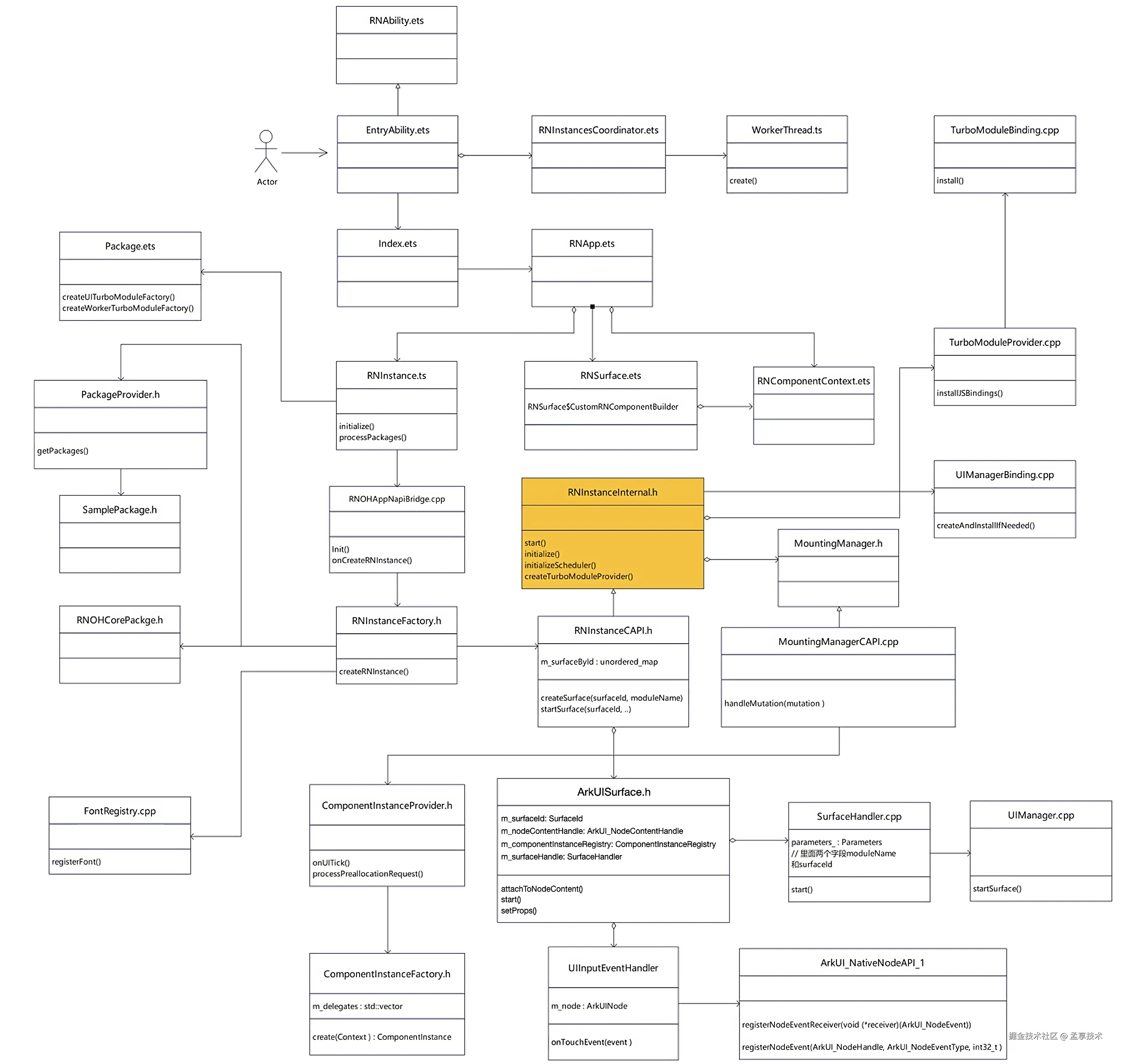

RHOH启动流程

鸿蒙 RN 启动阶段分为 RN 容器创建、Worker 线程启动、NAPI 方法初始化、RN 实例创建四个阶段，接下来加载 bundle 和界面渲染，类图如下所示： 架构介绍-RNOH启动流程.png

RN容器创建

  • EntryAbility

    全局 Ability，App 的启动入口。

  • Index.ets

    App 页面入口。

  • RNApp.ets

    • 配置 appKey，和 JS 侧 registerComponent 注册的 appKey 关联；
    • 配置初始化参数 initialProps，传递给 js 页面；
    • 配置 jsBundleProvider，指定 bundle 加载路径；
    • 配置ArkTS混合组件 wrappedCustomRNComponentBuilder；
    • 配置 rnInstanceConfig，指定开发者自定义 package，注入字体文件 fontResourceByFontFamily，设置 BG 线程开关，设置 C-API 开关；
    • 持有 RNSurface，作为 RN 页面容器。

  • RNSurface.ets

    RN 页面容器，持有 ContentSlot 用于挂载 ArkUI 的 C-API 节点和响应手势事件。

Worker线程启动

TurboModule 运行在 worker 线程，worker 线程是在程序启动时创建。

  • WorkerThread.ts

    EntryAbility 创建时会创建 RNInstancesCoordinator，RNInstancesCoordinator 的构造函数中获取 worker 线程类地址，然后调用 WorkerThread 的 create 方法启动 worker 线程，如下：

    const workerThread = new WorkerThread(logger, new worker.ThreadWorker(scriptUrl, { name: name }), onWorkerError)

  • RNOHWorker.ets

    WorkerThread 中配置的 scriptUrl 即 RNOHWorker.ets 路径，RNOHWorker.ets 内部调用 setRNOHWorker.ets 的 setRNOHWorker 方法配置 worker 线程收发消息通道。

  • setRNOHWorker.ets

    setRNOHWorker 方法配置 worker 线程收发消息通道，createTurboModuleProvider 方法注册系统自带和开发者自定义的运行在 worker 线程的 TurboModule。

    NAPI方法初始化

  • RNOHAppNapiBridge.cpp

    Init 方法是静态方法，在程序启动时调用，配置了 18 个 ArkTS 调用 C++ 的方法，如下：

    registerWorkerTurboModuleProvider,
getNextRNInstanceId,
onCreateRNInstance,                  // 创建RN实例
onDestroyRNInstance,                 // 销毁RN实例
loadScript,                          // 加载bundle
startSurface,
stopSurface,
destroySurface,
createSurface,                       // 创建RN界面
updateSurfaceConstraints,
setSurfaceDisplayMode,
onArkTSMessage,
emitComponentEvent,                  // 给RN JS发消息
callRNFunction,
onMemoryLevel,
updateState,
getInspectorWrapper,
getNativeNodeIdByTag

  • NapiBridge.ts

    ArkTS 侧 RNInstance.ts、SurfaceHandle.ts 调用 C++ 的桥梁。

RN实例创建

在 RNInstance.ts 中创建 RN 实例，分为以下步骤：

  1. 获取 RNInstance 的 id：在 RNInstanceRegistry.ets 中通过 NAPI 调用 getNextRNInstanceId 方法获取。
  2. 注册 ArkTS 侧 TurboModule：在 RNInstance.ts 中调用 processPackage 方法注册系统自带和开发者自定义的运行在 UI 线程上的 TurboModule。
  3. 注册字体：在 RNInstanceFactory.h 中调用 FontRegistry.h 的 registerFont 方法注册应用侧扩展字体，接着通过图形接口注入字体信息。
  4. 注册 RN 官方能力和开发者自定义能力：RNInstanceFactory.h 中通过 PackageProvider.cpp 的 getPackage 方法获取 RN 系统自带和开发者自定义 TurboModule，接着注册系统 View、系统自带 TurboModule、开发者自定义 View、开发者自定义 TurboModule。
  5. 注册 ArkTS 混合组件：在 RNInstanceFactory.cpp 中注册 ArkTS 侧传递到 C++ 的 ArkTS 组件。
  6. 初始化 JS 引擎：在 RNInstanceInternal.cpp 中初始化 JS 引擎 Hermes 或者 JSVM，通过 JS 引擎驱动 JS 消息队列。
  7. 注册 TM 的 JSI 通道：在 RNInstanceCAPI.cpp 中调用 createTurboModuleProvider 创建 TurboModuleProvider，注入 __turboModuleProxy 对象给 JS 侧。
  8. 注入 Scheduler：在 RNInstanceInternal.cpp 中初始化 Fabric 的 Scheduler 对象，ReactCommon 的组件绘制找到鸿蒙适配层注入的 SchedulerDelegate 才能进行界面绘制。
  9. 注册 Fabric 的 JSI 通道：在 RNInstanceInternal.cpp 中调用 UIManagerBinding.cpp 的 createAndInstallIfNeeded 方法注入 nativeFabricUIManager 对象给 JS 侧。

加载bundle

RN 实例创建完毕则开始加载 bundle，如下：

ArkTS 侧加载 bundle、C++ 侧加载 bundle，切线程到 ReactCommon 的 Instance.cpp 中加载 bundle：

RNApp.ets > RNInstance.ts > RNOHAppNapiBridge.cpp > RNInstanceInternal.cpp > Instance.cpp
avatar
文章
阅读
粉丝
