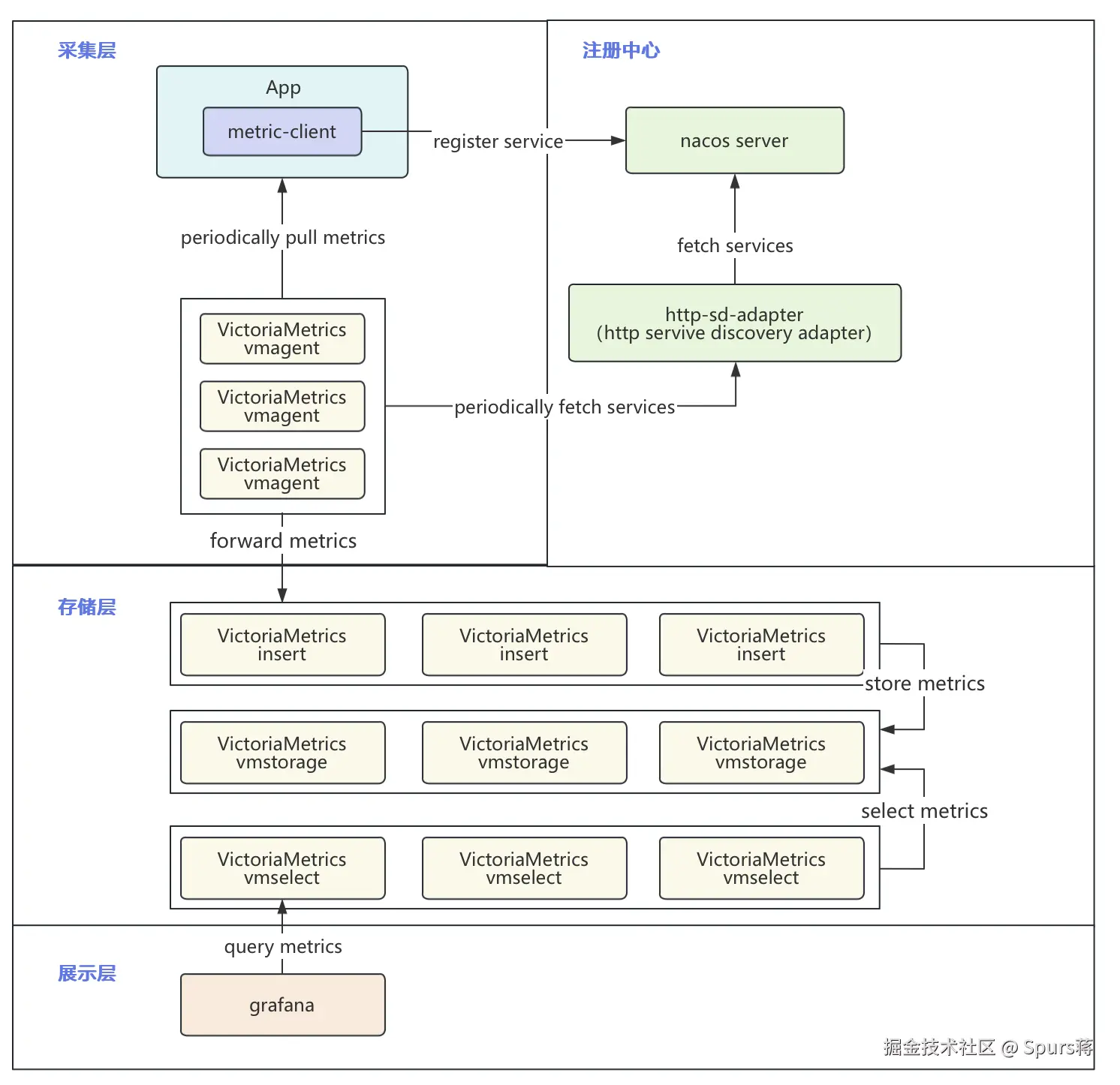

一、整体架构

我们需要在生成环境为业务应用提供一套 Prometheus 指标自助埋点的方案，经过评估，我们采用了下面的架构方案。

下面会逐个分析各个组件。

二、采集层

1.1 指标采集模式选择 pull 还是 push？

pullpush
开发成本低。官方SDK默认的方式，非常成熟稳定，可直接使用需要基于原有的SDK(simpleclient_pushgateway)做改造
target管理1.可以在控制台查看client(target)，方便管理接入情况 2.由服务端控制拉取哪些client(target)的指标、拉取的频率 3.自动检查target的可用性，注册服务中未能拉取会记录为未收集状态，能发现哪些client有问题无法管理，不可控
服务发现1.依赖服务发现机制，需要搭建注册中心1.不需要注册中心，我们可以用vmagent替代pushgateway，接收client push的指标，然后存到vmstore
结论推荐选择该方式，可以管理target架构更简单。但是需要改造prometheus sdk，且无法管理client

我们在线上环境采用的是 pull 模式，因为对于监控平台而言，target 端的管理是非常重要的。

1.2 pull 模式

pull 模式需要用到注册中心

consul 或 nacos 是流行的 prometheus 注册中心，他们的对比如下：

nacosconsul
政策限制无限制背后公司跟中国政策有冲突，不建议使用
功能拉取服务时，没法指定各类传参进行过滤拉取服务时，支持多种传参进行过滤
官方文档docs.victoriametrics.com/sd_configs/… github.com/alibaba/nac…docs.victoriametrics.com/sd_configs/…
结论选择该方式，更可控，且符合政策要求

也可以参考这个方案：github 上已经有人开源了一个对应的 nacos 作为注册中心、提供 prometheus consul api 的 adapter，我们可以直接拿来使用，详见：github.com/weixiaohui-… adapter 的作用是将 Nacos 伪装成 Consul，让 Prometheus 能够自动发现 Nacos 中的服务，而不用每个微服务单独配置。用户需要引入一个 jar 包，并在 Prometheus 配置中使用 consul_sd_configs 指向 Nacos 的地址。但是对 spring cloud、spring boot 版本有要求，我们没有采用这个方案。

1.3 metric-client SDK

基于 prometheus-client 封装一个 metric-client SDK，通过该 SDK 可以自动注册 client 到 nacos。

1.4 VictoriaMetrics vmagent

我们采用 VictoriaMetrics 作为 prometheus 的集群方案。

vmagent 是 VictoriaMetrics 提供的一个轻量级的 Prometheus 采集代理，用于从各种数据源（如 Prometheus、OpenTelemetry、Telegraf 等）采集监控数据，并将这些数据发送到 VictoriaMetrics 集群进行存储和查询。

vmagent相比 prometheus 采集器具有下面的优势：

  • 资源效率更高：CPU、内存、磁盘 IO 和网络带宽占用显著低于 Prometheus。
  • 数据缓冲与重试：在远程存储不可用时，vmagent 会将数据暂存本地磁盘，待恢复后重试，避免数据丢失。

三、nacos 注册中心

当选择 nacos 作为注册中心，选择版本什么版本？

版本2.0.42.4.2
协议不支持prometheus http sd协议已支持prometheus http sd协议，prometheus可以直接配置nacos http接口地址
接入成本通过开发nacos proxy服务，提供prometheus http sd协议的http接口给prometheus使用1.方案一、需要部署一套新版本的nacos困难：部署需要耗费时间、且后期多维护一套集群 2.方案二、现有nacos升级2.4.2版本困难：有一定风险，可能有版本不兼容的情况。
结论选择该方式，更可控。后期nacos升级版本后，可以去除sd http接口，直接对接新版本nacos

我们线上使用的 nacos 2.0.4 版本，但是短期内又不想升级到 2.4.2 版本 nacos，有一定风险，可能有版本不兼容的情况；也不想部署一套新的 2.4.2 版本的 nacos，增加机器和维护成本。

所以，我们还是使用现有的 2.0.4 版本集群，然后将现有的一个 Java 的监控应用 A，集成作为 nacos proxy 服务，提供 prometheus http sd 协议的 http 接口给 prometheus 使用。

下面是 nacos sd 协议 proxy 接口的示例代码：

@Slf4j
@RestController
@RequestMapping("api/prometheusSD")
public class PrometheusServiceDiscoveryController {
private NamingService namingService;

    @PostConstruct
    public void init() throws Exception {
        try {
            log.info("Starting to create Nacos NamingService client.");
            createNacosNamingServiceClient();
            log.info("Nacos NamingService client created successfully.");
        } catch (Exception e) {
            log.error("Error creating Nacos NamingService client.", e);
            // 如果不忽略报错则需要抛异常
            log.error("Nacos client creation error and will throw an exception.");
            throw e;
        }
    }

    private void createNacosNamingServiceClient() throws Exception {
        // 初始化 Nacos 配置
        Properties properties = new Properties();

        // 服务地址
        properties.put("serverAddr", MetricClientConfig.getNacosServerAddr());
        // 指定命名空间
        properties.put("namespace", MetricClientConfig.getNacosNamespace());
        // Nacos 用户名
        properties.put("username", MetricClientConfig.getNacosUsername());
        // Nacos 密码
        properties.put("password", MetricClientConfig.getNacosDecryptPassword());

        this.namingService = NacosFactory.createNamingService(properties);
    }

    /**
     * Prometheus Http SD(服务发现) 接口
     * 参考：
     * https://docs.victoriametrics.com/sd_configs/#http_sd_configs
     * https://prometheus.io/docs/prometheus/latest/http_sd/
     * @param namespace
     * @return 注意：返回结果跟Nacos官方sd实现有差异
     */
    @GetMapping("/namespace/{namespace}")
    public ResponseEntity<?> prometheusSdNamespace(@PathVariable String namespace) {
        // 如果应用启动时namingService创建失败，namingService可能是null
        if (namingService == null) {
            String status = "error";
            String message = "nacos namingService is null.";
            return getPrometheusSdErrorResponseEntity(status, message);
        }

        List<Map<String, Object>> serviceResult = Lists.newArrayList();
        int pageSize = 100;
        int maxPageNo = 1000;
        try {
            // 分页获取服务名称
            // 使用for循环进行分页处理
            for (int pageNo = 1; pageNo <= maxPageNo ; pageNo++) {
                ListView<String> serviceList = namingService.getServicesOfServer(pageNo, pageSize);
                // 检查是否有服务数据，没有则退出
                if (serviceList.getData().isEmpty()) {
                    break;
                }

                for (String serviceName : serviceList.getData()) {
                    // 获取当前页面的实例列表
                    List<Instance> instances = namingService.getAllInstances(serviceName, false);

                    // 将实例转化为 Prometheus SD 格式
                    List<String> targets = Lists.newArrayList();
                    Map<String, Object> serviceResultItem = Maps.newLinkedHashMap();
                    Map<String, String> labels = Maps.newLinkedHashMap();
                    labels.put("_service", serviceName);
                    labels.put("_namespace", namespace);

                    for (Instance instance : instances) {
                        targets.add(instance.getIp() + ":" + instance.getPort());
                    }
                    serviceResultItem.put("targets", targets);
                    serviceResultItem.put("labels", labels);
                    serviceResult.add(serviceResultItem);
                }

                // 如果一页的数据小于分页大小，说明后面没有数据了，可以退出循环，这样可以少调用一下获取service的接口
                if (serviceList.getData().size() < pageSize) {
                    break;
                }
            }

            return ResponseEntity.ok(serviceResult);
        } catch (Exception e) {
            String status = "error";
            String message = "Failed to fetch services: " + e.getMessage();

            return getPrometheusSdErrorResponseEntity(status, message);
        }
    }

    @NotNull
    private ResponseEntity<Map<String, String>> getPrometheusSdErrorResponseEntity(String status, String message) {
        Map<String, String> errorResp = Maps.newLinkedHashMap();
        // 捕获异常并设置错误的响应结果，返回 HTTP 500，不要返回200,
        errorResp.put("status", status);
        errorResp.put("message", message);

        return ResponseEntity.status(HttpStatus.INTERNAL_SERVER_ERROR).body(errorResp);
    }
}

四、存储层

我们选用 VictoriaMetrics 的 vminsert、vmstorage 和 vmselect 组件，构建 Prometheus 集群的存储解决方案。

组件说明：

  1. vminsert:

    1. 功能：负责数据插入，接收来自外部的数据并进行写入操作。
    2. 特点：使用一致性哈希算法将数据分散到多个 vmstorage 节点上，确保数据均匀分布。
    3. 扩展性：支持水平扩展，通过增加节点来提升写入能力。

  2. vmstorage:

    1. 功能：负责数据存储和代理功能，提供数据持久化存储。
    2. 特点：支持数据压缩，减少存储空间需求；支持多租户（命名空间）环境，确保每个租户的数据隔离。
    3. 扩展性：支持横向扩展，通过增加节点来提升存储能力。

  3. vmselect:

    1. 功能：负责数据查询，根据输入的查询条件从 vmstorage 中获取数据。

    2. 特点：支持全局查询视图，可以处理来自多个 vmstorage 实例的数据，提供统一的查询接口。

    3. 扩展性：支持水平扩展，通过增加节点来提升查询能力。

VictoriaMetrics 相关内容后面再发文再写，如需要了解，可以参考这些文章：

五、展示层

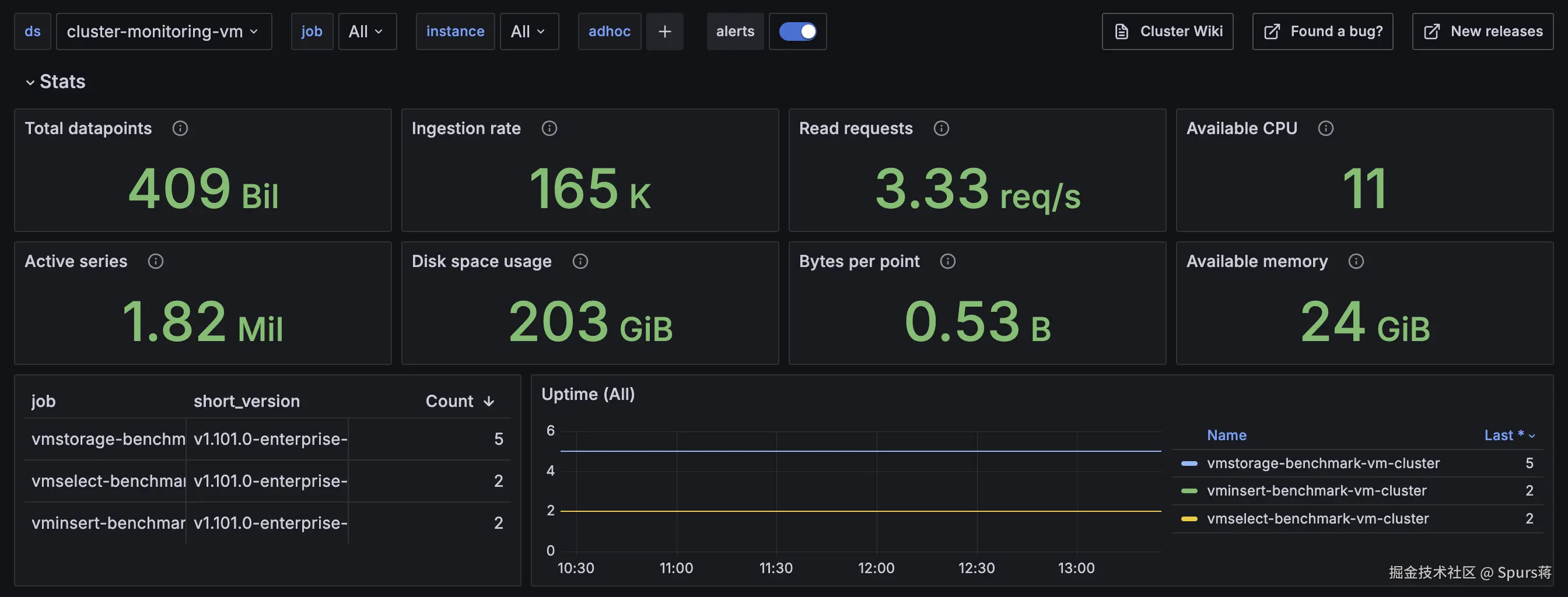

使用 grafana 展示指标，生产环境的效果图不方便展示。下面展示一下，VictoriaMetrics cluster 自监控的指标看板。
