这一节来介绍基本的寄存器和存储器的实现，首先看时序逻辑电路的动力时钟，时钟可以周期性的去输出0或者是1。
继电器时钟

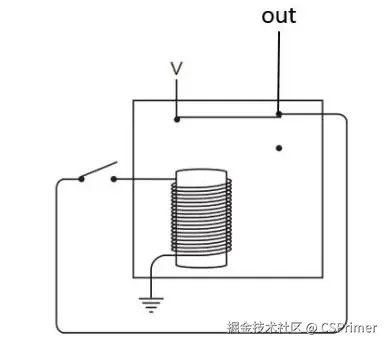

时钟可以通过继电器来实现，比如上面的电路，v是电源高电压，所以开始的时候它输出out是1，当开关闭合的时候，电磁铁会充电，那么它会把弹片拉下来，输出out就变成0，弹片拉下来以后，电磁铁它就会断电，那么它就会失去磁性，这时候弹片又会被弹回去，输出又变成1，然后电磁铁又通电，又把弹片给拉下来，这时候输出又变成0，就这样的交替往复输出1跟0。
时钟周期

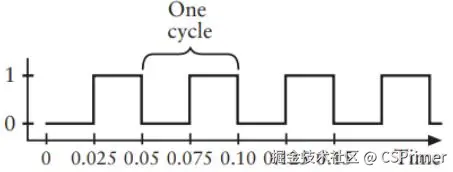

在每一个上升沿之间的间隙就称为一个时钟周期，比如上图它的时钟周期就是0.05，而时钟周期的倒数被称为时钟频率，就是说在一秒钟之内有多少个时钟周期，比如如果时钟周期它是0.05的话，那么时钟频率就是1/0.05=20HZ,单位是赫兹，现在的计算机通常使用晶振来产生时钟，频率也很高,可以达到100M到4G赫兹。

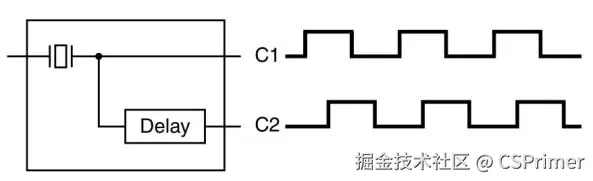

晶振
时钟的作用第一个是同步的作用，可以让多个元件在相同的时刻进行状态的改变，第二个可以起到控制的作用，可以让电路在特定的时间间隔内去执行特定的操作，第三个是时序控制，可以让电路按照特定的时序进行电路操作，第四个是时钟频率决定了电路的工作速度，时钟频率越高那么CPU的运行速度就越快。
实现存储器之前我们先看基本的多路选择器和多路复用器的实现，入下图多路选择器它有两个输入a,b一个输出out，从多路输入里面选择一个作为输出，它有一个select做控制，当select等于0的时候就选择a作为输出，当select等于1的时候选择b作为输出，
多路选择器

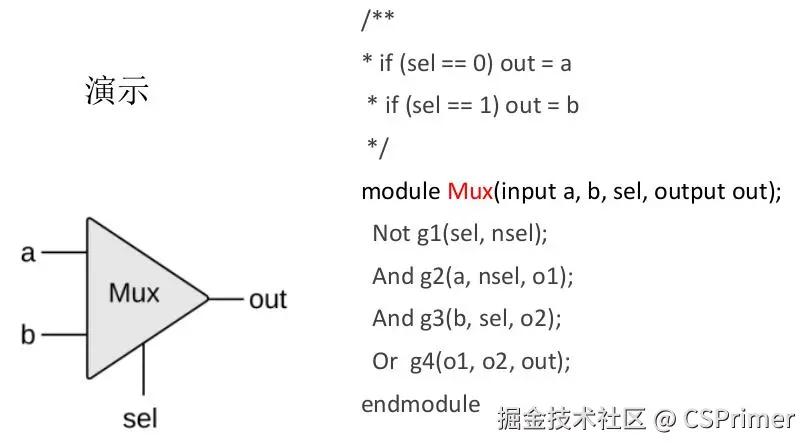

上图是它的符号和verilog实现，我们来推导一下，当sel等于0的时候，nsel是等于1的，那么1跟a作与操作输出o1就是a，0跟b作与操作输出o2是0，那么a再跟0做或操作输出out就是a，当sel等于1的时候也是一样的，当sel等于1，nsel它就是0，那么输出o1是0，输出o2是b，b跟0做或操作输出out就是b。
Ｍux16

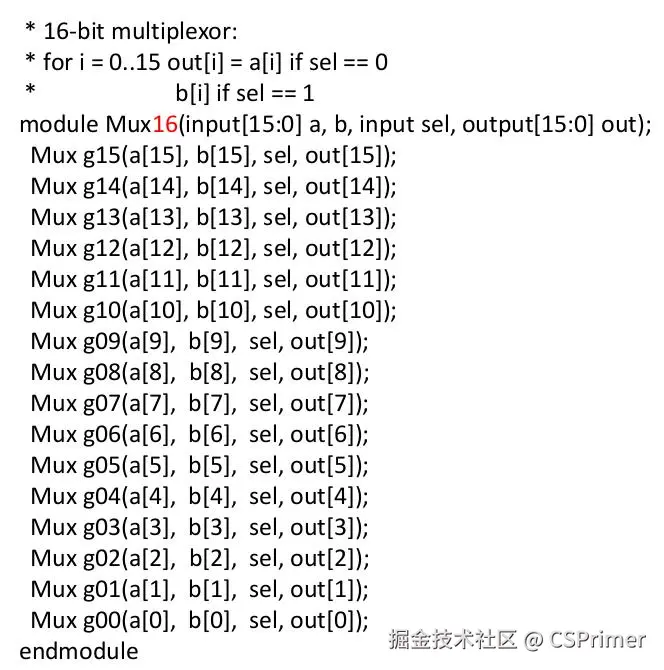

我们再把16个mux组合起来，就构成一个16位的多路选择器如上图，它的输入跟输出都变成16位的，因为我们后面设计的CPU它是16位的，所以我们设计的加法器，存储器，寄存器，它的输入输出都是16位的。

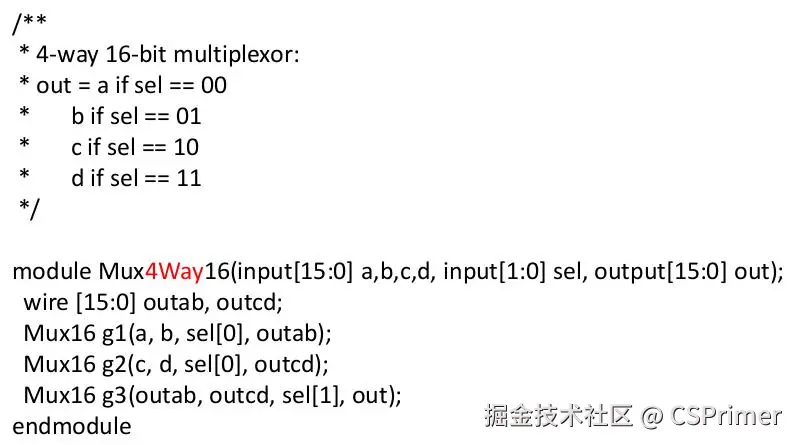

4way就是在mux16的基础上把输入变成4个如上图，那么sel它的值就是两位，可以有4个值去选择，4个值作为输出，比如当sel等于0的时候就选择a，当sel等于3的时候选择d作为输出，8way就是把MUX16输出变成8个，那么sel值就从0到7变化，当sel等于7的时候它选择的就是h作为输出。

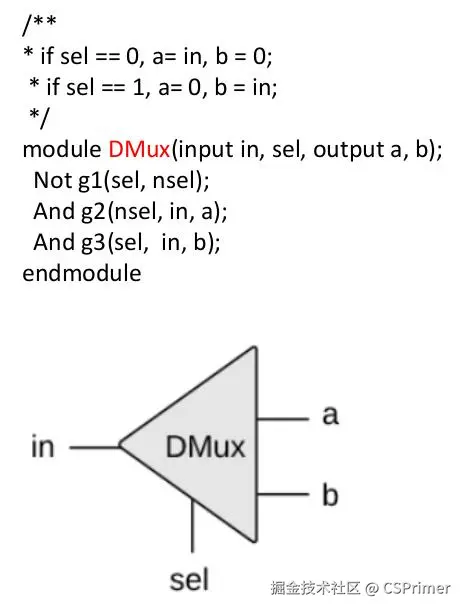

多路复用器它有一个输入多个输出，把一个输入的内容多路输出去复用，下图当sel等于0的时候，它就选择把in从a输出，a就是等于in的，当sel=1的时候b是等于in的，a是等于0的，
多路复用器
我们来推一下，当sel等于0，nsel就是1，1跟in做与操作，输出就是in，那么a就是等于in的，那0跟in做与操作，输出就是0，那么b就是等于0的，当sel=1的时候也是一样，nsel是等于0的，那么a就是等于0的,b就是等于in的。
4way就是把输出扩展成4个值，那么sel值就是从0到3变化，然后sel=0的时候a就等于in的,b c d就等于0的，当sel=3的时候,d是等于in的,其它的a b c是等于0的，8way就是把输出扩展成8个。

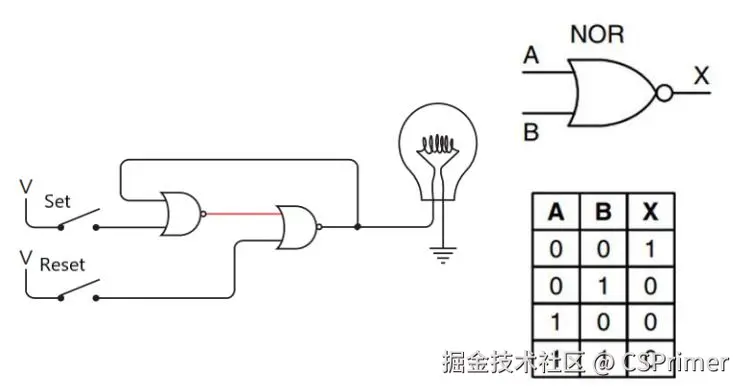

然后我们来看SR锁存器怎么使用电路来存储一位，SR锁存器是由两个或非门构造，或非门特性是当a b输入为0的时候输出为1，其它情况输出都是0，
SR锁存器

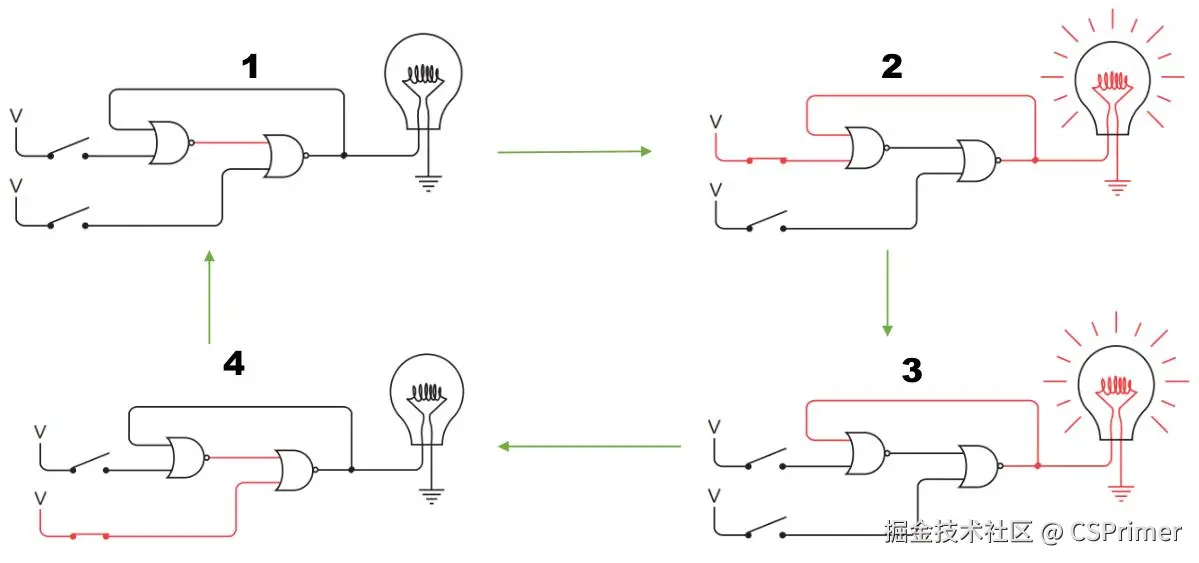

我们来看一下下图，第一个电路开始的时候，输出是不确定的，然后第二个电路，当上面的开关闭合的时候，电源输入的是1，所以第1个或非门必然输出的是0，然后第2个或非门两个输入都是0，所以最终输出是１，灯亮，第三个图，当上面的开关断开的时候，第1个或非门有一个输入是1，所以第1个或非门输出的仍然是0，第2个或非门两个输入还是0，所以最终输出仍然是1，这时候电路就记住了上次的状态，存储了1位。
我们把上面的开关称为set，当set设置成1的时候，就是把输出设置成1，然后再看图4，把下面的开关闭合的时候，第2个或非门有一个输入是1，那么最终输出必然是0，灯灭，这时第1个或非门两个输入是0所以他的输出是1，再把下面的开关断开，因为第1个或非门输出是1，所以最终输出还是0，那么下面这个开关就称为reset，当reset设成1的时候，就把输出reset成0，

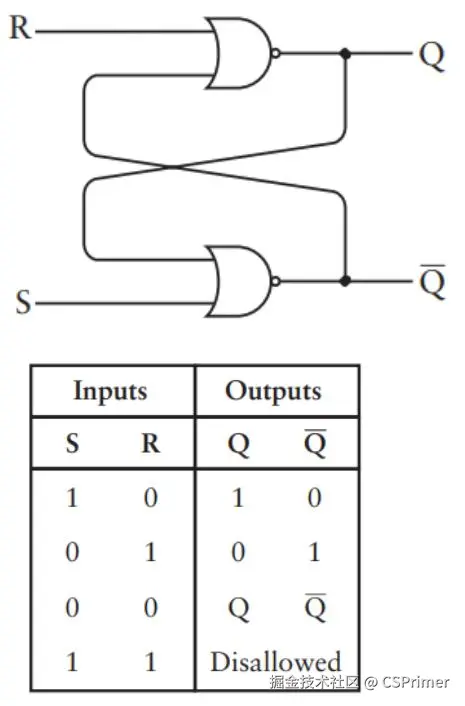

下面就是SR锁存器的符号，跟前面的电路是一样了，就是看起来不太直观一些，我们看它的真值表，有两个输入s跟r，输出q跟q_，q跟q_的值是相反的，当s=1，r=0的时候，就做set操作把输出设成1，那么q_就是0，当r=1，s=0的时候，就做reset的操作,把输出reset成0,那么q_就是1，
SR锁存器的符号
当s跟r都为0的时候,那么就保持之前的值，那么当s跟r都为1的时候，那么这两个或非门它输出的都是0，那么这时候q跟q_的值就相同了，那么它就不符合SR锁存器它的特性了，所以我们需要避免这种情况，避免把s跟r同时设为1，

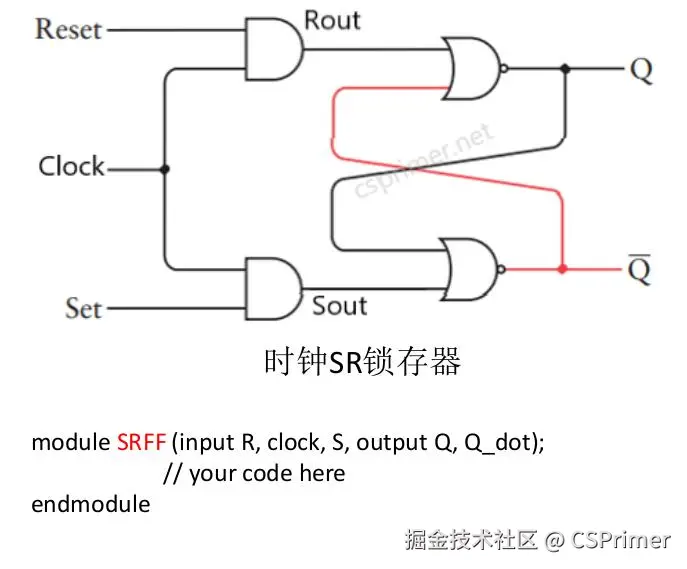

实际在使用SR锁存器的时候，还会增加一个控制信号，通常是一个时钟如下图，当这个时钟信号为1的时候，输出才受r跟s的影响，当这个时钟为0的时候，输出就保持之前的值，比如当时钟为0的时候，这两个与门它输出都是0，那么这里的s跟r都为0，它就保持之间的值，那么当时钟为1的时候，那么这里输出的就是r跟s，所以输出就受输入的影响，
我们这里记一下这个特性，当时钟为0的时候，它的输出是保持之前的值，我们后面会使用这个特性来简化电路分析，这个电路也称为时钟SR锁存器。
D锁存器就是把SR锁存器的两个输入变成一个输入，这个输入下面就接的是之前的s端，然后这个输入再取反接的就是上面的r端，这样我们就可以避免把r跟s输入相同的值，
D锁存器
我们来看一下它的特性，当时钟为1的时候，那么输出就等于输入的，当时钟等于0的时候，输出就保持之前的值，这种触发方式也被称为电平触发，就是当时钟保持1的时候，它的输出就是等于输入的，
还有一种D触发器它是属于边沿触发，就是当时钟从0变成1以后，它的输出才是等于输入的，其它情况输出都不受输入的影响，表里的箭头就代表时钟从0变成1，
D触发器
我们来看一下真值表，当时钟从0变成1的时候，输出是等于输入的，然后其它情况，当时钟保持在1，或者是从1变成0的时候，它的输出都不受输入的影响，只有当时钟再从0变成1的时候，它的输出再变成输入0，可以看到它其实就是由两个时钟SR锁存器构成的，

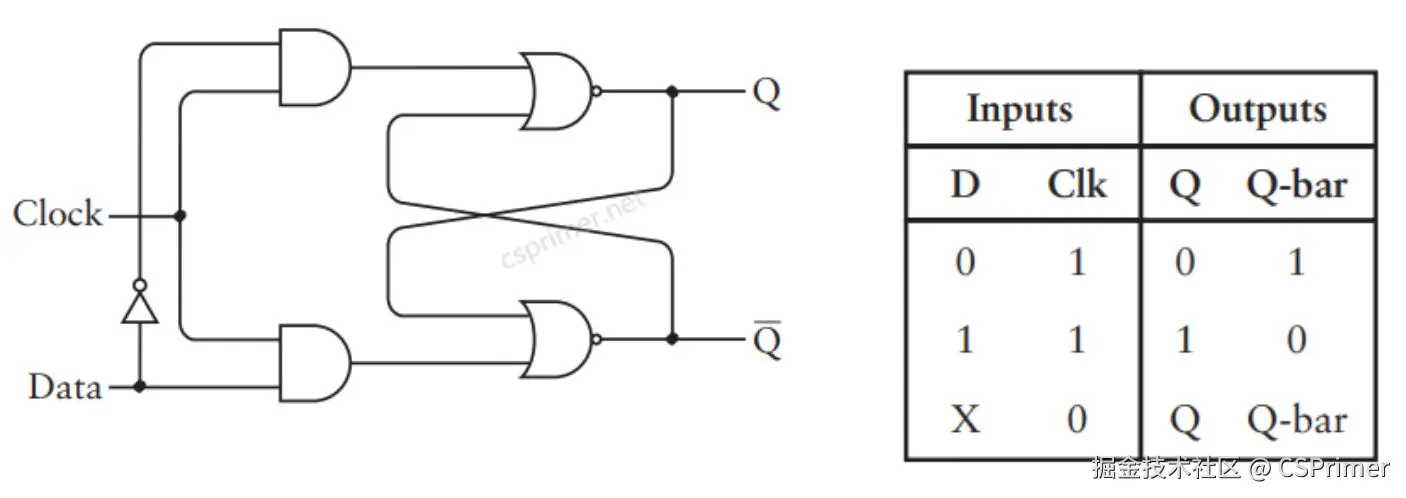

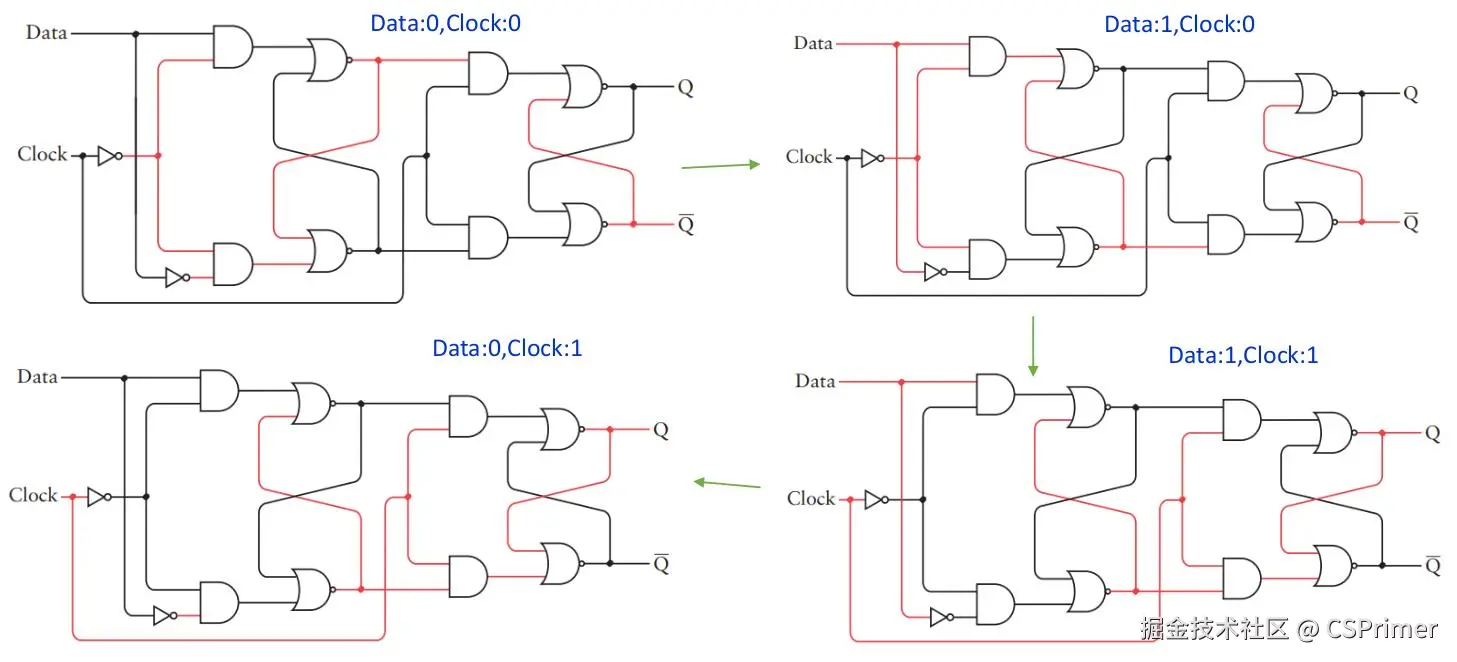

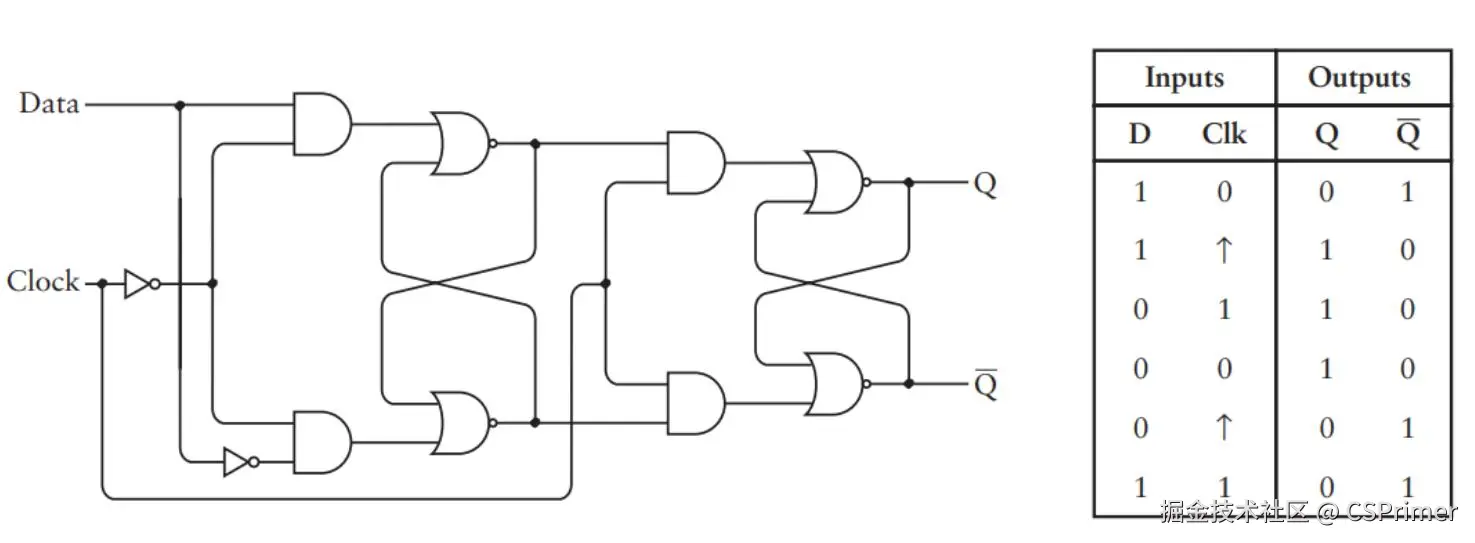

我们来大致推导一下它的工作原理如下图，开始的时候输入data是0，时钟也是0，那么时钟取反就变成1，这里的红线就代表是1，黑线代表是0，这里是1，这里是0，那么这里做与操作以后输出来就是0，这里0取反是1，两个1输出来是1，这里输入的是1，那么这里必然输出的是0，两个0输出来就是1，所以第一个SR锁存器它的输出是1跟0，
然后第二个SR锁存器，因为它这里的时钟是0，所以它就保持之前的值，再看当data=1的时候，这里的时钟也是1，所以第一个SR锁存器，它的输出就受输入的影响，那么这里就是把r端设成了1，那么它就会把输出reset成0，那么这里的q_就变成了1了，那么第二个SR锁存器它这里是0，所以它还是保持之前的值，
再看时钟从0变成1，时钟从0变成1以后，这个1再取反就变成0，所以第一个SR锁存器它就保持之前的值0跟1，然后第二个SR锁存器，它这个时钟就变成1了，所以它的输出就受输入的影响，那么上面r端是0，下面s端是1，所以它就把输出设置成1，这就变成1了，那么这时候输出就是等于输入的1，
然后再看data从1变成0的时候，时钟不变，data从1变成0，因为第一个SR锁存器,它这个时钟还是0的，所以它这里还是保持之前的值0跟1，然后第二个SR锁存器它这里是1，因为它两个输入都没有变，所以它的输出还是没有变的，那我们再把时钟从1变成0，时钟从1变成0，那么第二个SR锁存器，它这里就变成0了，变成0以后它就会保持之前的值，两个0还是保持之前的值，所以这里输出的还是1，
然后我们来看怎么实现d触发器，在实际的使用d触发器的时候，我们还会加一个load，当load=1的时候，输出才受输入的影响，当load=0的时候，它的输出就保持之前的值，所以我们在前面加一个多路选择器，它的一个输入是新的输入in，一个输入是之前的输出out，当load=1的时候，它的输出就是新的输入in1，当load=0的时候，它的输出就是之前的输出out，就通过一个多路选择器来实现，
d触发器

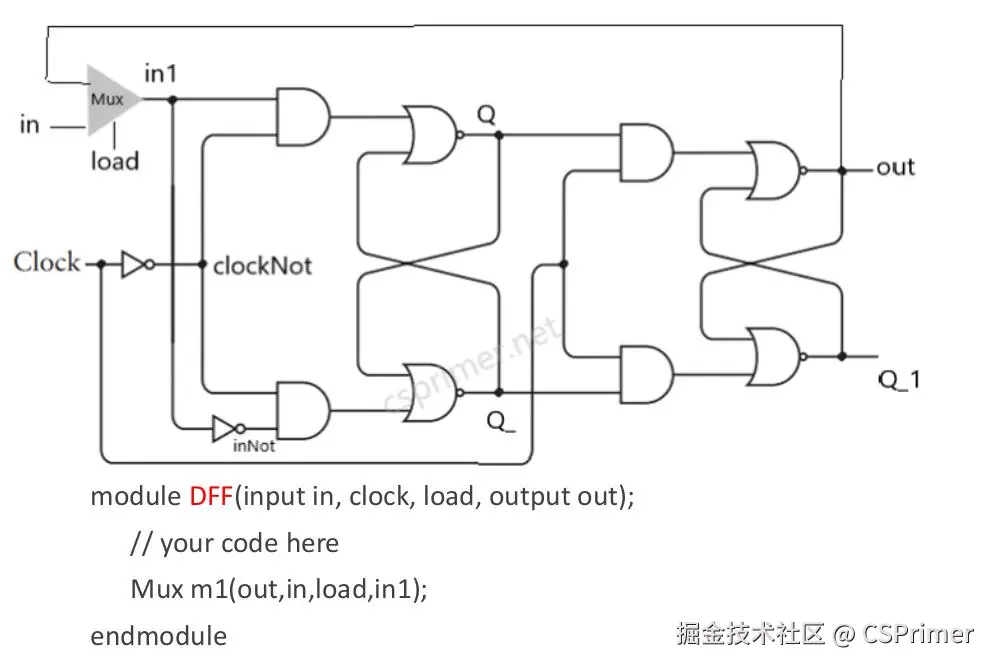

然后后面就是调用前面的两个时钟SR锁存器，第一个时钟SR锁存器它的r端是in1，时钟端是clocknot，时钟取反，s端就是in取反innot，输出是q跟q_，第二个SR锁存器，它的输入是，r输入是q，时钟输入就是等于这个时钟，然后s输入就是q_，它的输出就是out跟q1_，大家按照这个图来实现一下，

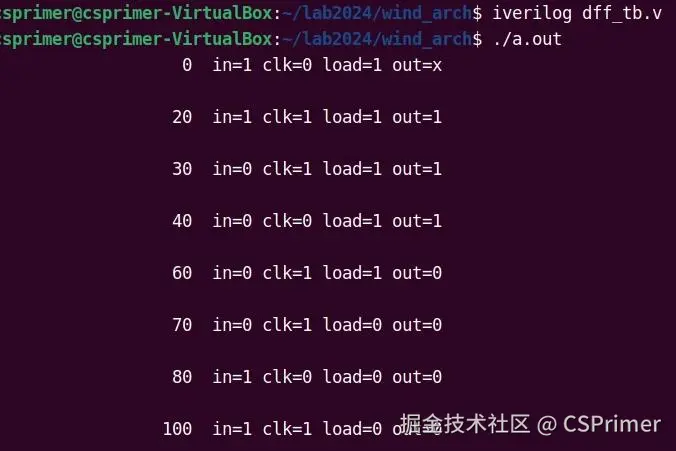

实现完成以后我们看一下效果，当load=1的时候，并且时钟从0变成1的时候，输出是等于输入的，其它情况都是保持，load=1时钟变成1，输出是等于输入的，当load=0的时候，不管你时钟怎么变化，它的输出都是保持之前的值，
D触发器演示

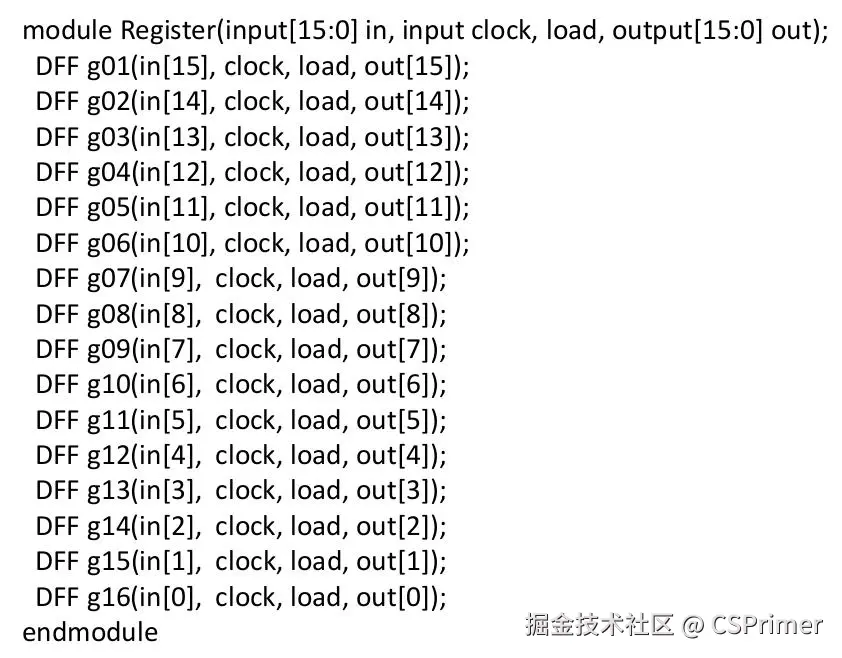

然后我们把16个D触发器组合起来，构造成一个16位的寄存器，它的输入跟输出都变成16位的，

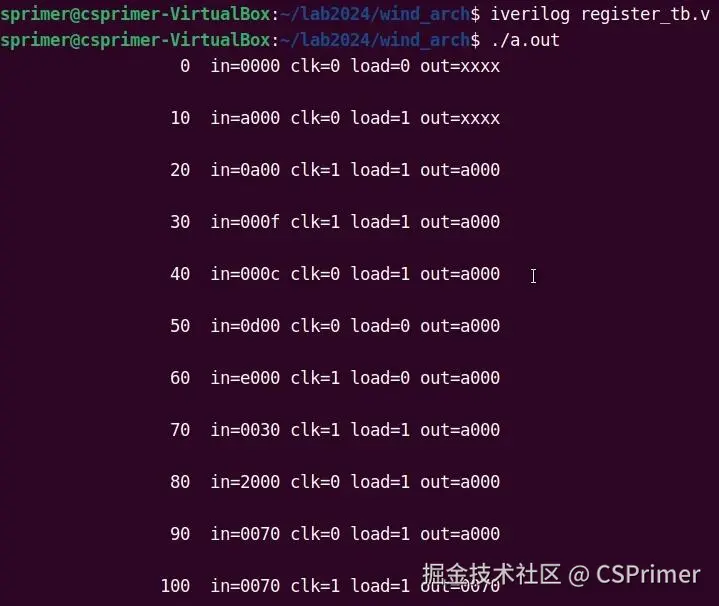

下面是演示，当load=1，时钟从0变成1的时候，输出是等于输入的，当load=0的时候就保持之前的值，

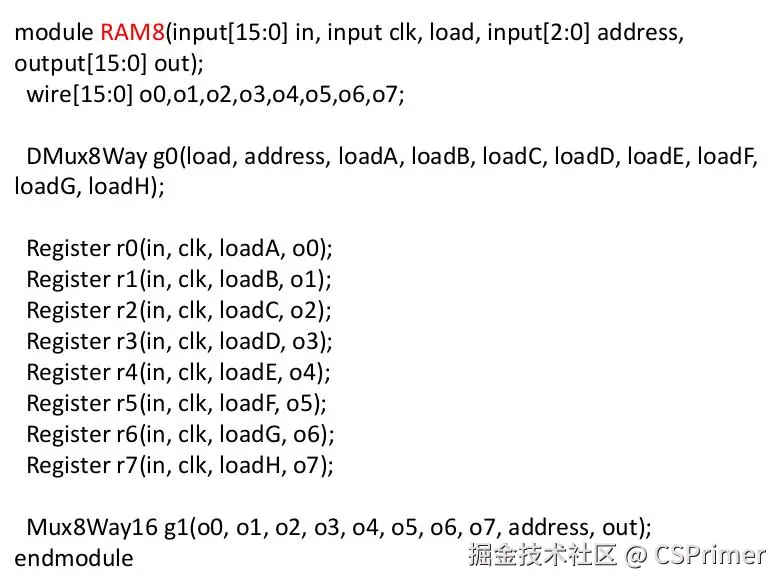

然后我们再把8个寄存器组合起来，构造成一个RAM8，它通过地址来寻址，地址的范围是3位，就是8个地址，8个地址分别对应的是8个寄存器，它下面有一个多路选择器，通过地址来选择把哪个寄存器的值作为输出，比如地址是1，那么选择的就是寄存器1的输出作为最终的输出，
它前面还有一个多路复用器，就是当load=1的时候，去选择把输入存储到哪一个寄存器里面，比如当address=1，load=1的时候，那么它就会把loadB设成1，其它的load都是等于0的，loadB=1，当时钟从0变成1以后，它的输出就等于输入了，所以就会把地址1所对应的存储单元，值设置成in，然后输出出去，

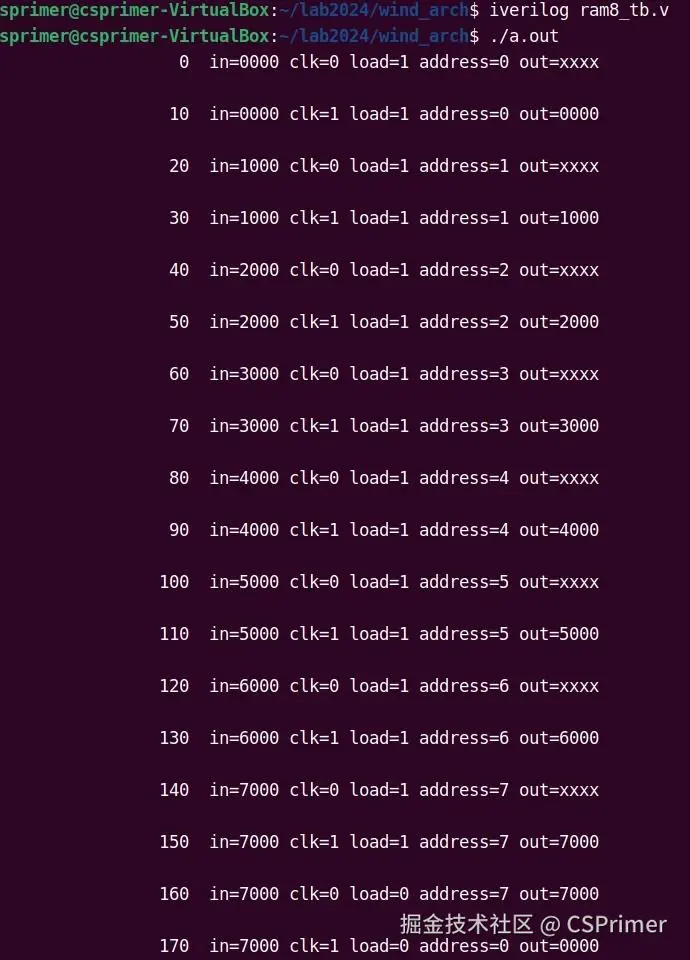

上图是演示，我们来看一下，当load=1的时候，就是做写入的操作，当从0变成1，时钟从0变成1的时候，就做写入操作，地址1写入的就是1,000，地址3就是3,000，当load=0的时候，输出就不受输入的影响，就做的是读的操作，比如address3它输出来就是之前存储的值3,000，我们这里的一个地址它对应的是一个16位寄存器，
现在的CPU不管它是8位16位还是32位，它一个地址对应的最小的存储单元，都是一个8位就是一个字节，当地址加1的时候它取的就是下一个字节的值，而我们这里的一个地址对应的是16位两个字节，然后当地址加1的时候它取的就是第3个字节，反正原理是一样的，

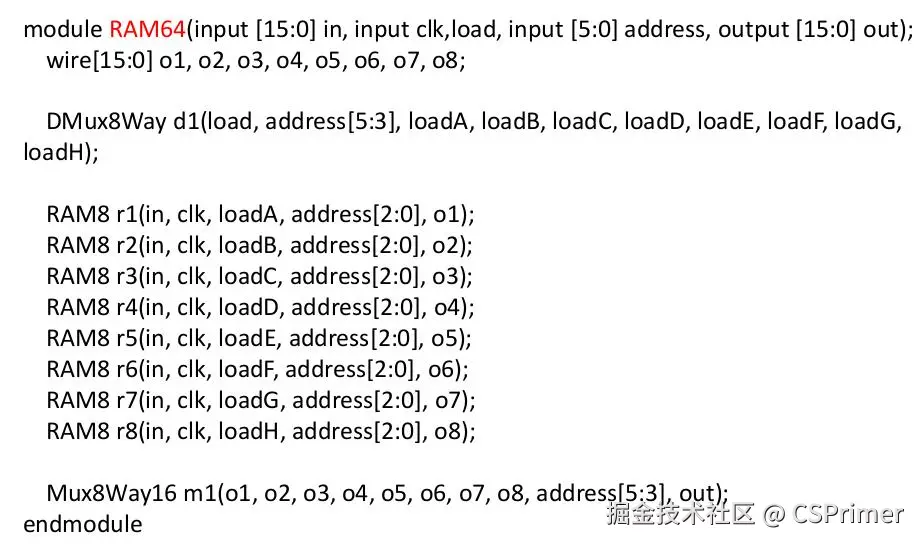

然后我们再把8个RAM8组合起来构成一个RAM64，它的地址范围就是0到5，2的6次方64个地址，我们把这6位的地址从前面的3位，从3到5做为这8个RAM8的选择，去选择选择用哪个RAM8，然后我们把后面的三位从0到2，作为在这个RAM8里面去选择哪一个寄存器，

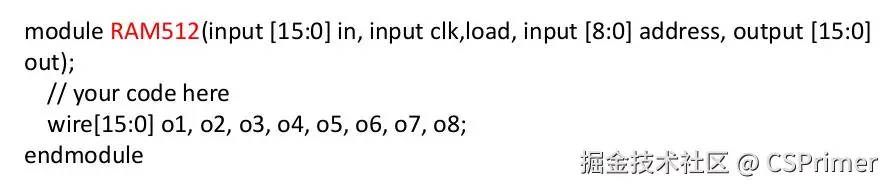

然后我们再把8个RAM64组合起来，就可以构造成一个RAM512，它的地址就是512个，512对应的就是512个寄存器，那么我们在实现的时候就可以把它的地址就是有9位，我们就把前面的789这三位做为8个RAM64的选择，再把后面的6位做为RAM64内部的8个RAM8的选择，就这样大家来实现一下.
**
