这一节来介绍加法器的实现，数字电路可以分为组合逻辑电路和时序逻辑电路，它们的区别简单说，时序逻辑电路它具有存储的功能，而组合逻辑电路没有存储的功能，组合逻辑电路它的输出只依赖于输入，而时序逻辑电路它的输出不仅依赖于输入，还跟当前的状态或者说当前的时间有关系，比如实现加减乘除的运算器，ALU就属于组合逻辑电路，而寄存器,存储器就属于时序逻辑电路。
我们首先会看加法器，因为16正好是2的4次方，所以计算机中通常使用16进制来简化二进制的写法，我们看二进制十六进制跟十进制是怎么转换的，比如下面十进制的13怎么转换成二进制，书本里面转换方式比较正规，可能不太好理解，不知道你们老师有没有讲过1种8,4,2,1的方法，
我们把二进制的前面4位对应十进制的8421，第0位就是2的0次方是1，第1位是2的1次方是2，第2位是2的2次方是4，第3位是2的3次方是8，第4位是2的4次方是16，那么后面的位对应32，64，128，所以十进制13就是8+4再加上1，转成二进制就是1101。
16进制它是把二进制的每4位对应十六进制的1位，十六进制范围是从0到15，从0到9 使用阿拉伯数字来表示，从10到15分别对应的是a b c d e f，那么上面的8位二进制数前4位是13对应的就是D，后4位是0对应的16进制就是0，再看138它是等于128加上10，128对应后4位所以是1000，然后10是1010对应前4位，那么转换成16进制，前4位10对应的是是a，后4位8对应的就是16进制的8。

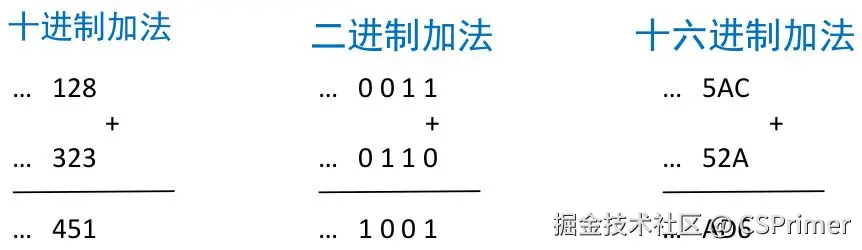

再看下面的加法，十进制的加法我们比较熟悉了它是逢10进1，而二进制是逢2进1，1+0等于1，1+1=2结果是0进1，然后1+1=0再进1结果是1，十六进制它是逢16进1，c是12，A是10那么就是22，22减16是6结果进1，然后a加2再加1就是13，D，5加5是10 对应的是a。

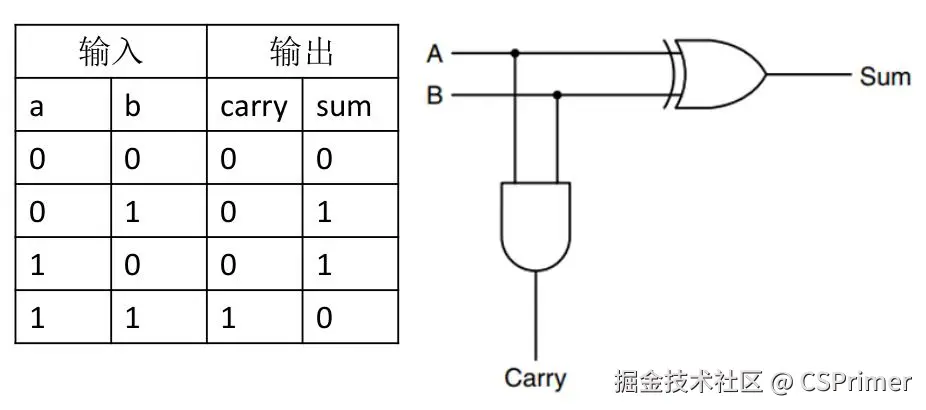

首先我们看1位二进制的加法的实现，下图中a加b结果是sum进位是carry，那么我们通过下面的真值表可以看出来，0+0是等于0的，1+1是等于0的，其他情况相加的结果是1，所以这正好符合异或门的特性，我们把a b输入到一个异或门，它的输出就是a加b的结果sum，然后再看进位,1+1的进位是1，其他情况相加进位都是0，所以这正好符合与门的特性，我们把a b输入到一个与门，那么它的输出就是a+b的进位carry。参考：基本门电路的实现
半加器

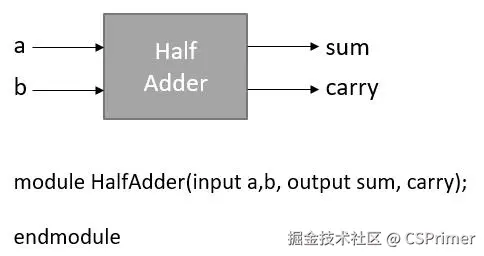

下面就是半加器的符号和verilog实现，输入是a b输出out是sum跟carry，大家自己去实现一下，就是把前面实现的异或门跟与门组合起来实现半加器，
半加器

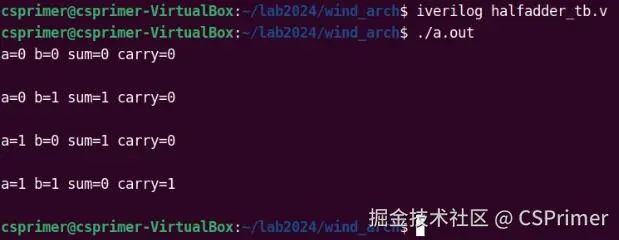

实现完成后我们可以看一下效果，看一下结果是不是正确的。
我们看实际的二进制加法，它某一位的两个数相加，还要考虑上一位的进位，比如下面的1+0还要考虑上一位的进位1，那么就是1+0+1结果是0再进位，像上面没考虑进位的加法器就属于半加器。
而全加器就是考虑进位如下图，a加b然后再加上上一位的进位c，所以它就有3个输入a b c，那么它的实现是由两个半加器构成，那么a+b+c的结果，就是a+b的结果AB，再加上c，输出就是a+b+c的结果Sum，
全加器

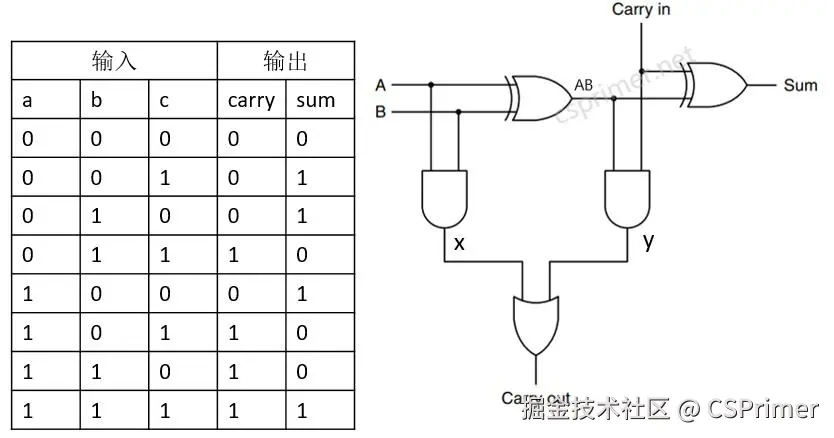

然后a+b+c的进位，我们可以结合十进制来看，如下8+7是等于5进位是1，然后8+5是等于3的进位是1，再把两个进位1相加等于2，所以a+b+c的进位，就是a+b的进位x，跟a b相加的输出AB再加上c它的进位y, 两个进位x和y再相加，因为通过这个真值表我们可以推出来，这两个进位x y不可能同时为1，所以这里我们就没有再用一个加法器，而直接使用一个或门就可以了。

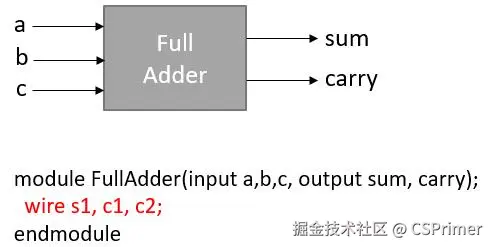

下面是全加器的符号和verilog实现，输入是a b c,输出是sum跟carry，这里我们通过一个wire就是线的意思来表示它的中间结果，比如a b相加的中间结果是S1，我们再把S1跟这个c相加输出是sum，然后a b相加的进位是C1，然后我们再把C1输入到一个或门里面，大家根据上面的电路图自己去实现一下。

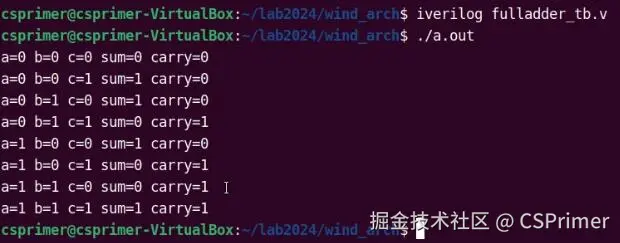

实现完成以后也看一下结果，看一下它的结果是不是正确的，

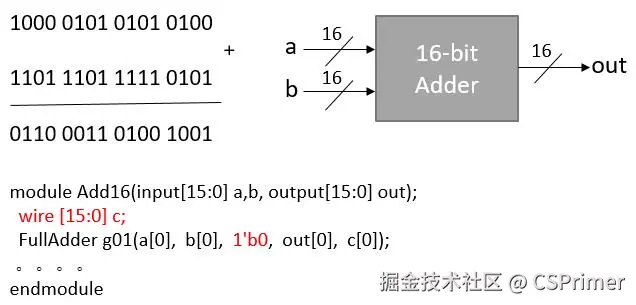

然后我们把16个全加器组合起来，构成一个16位的加法器，下面是它的符号和verilog实现，这里的input[15:0]就代表a b是16位的，那么获取a b的每1位就是a[0] [a1] [a2] ...，这里的输出out也是16位的，我们通过一个wire[15:0] c来表示中间结果，这个c也是16位的，那么第一个全加器它的进位输入就是0，表示方式就是1b代表一个1位二进制值是0，它的进位输出是c[0]，

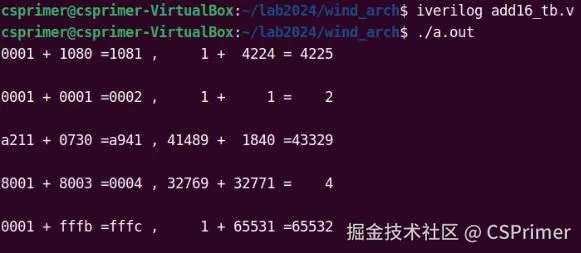

然后我们就把第一个全加器它的进位输出c[0]作为第二个全加器它的进位输入，依此类推下去把这16个全加器组合起来，最后一个全加器它的进位输出就输出到c[15]，我们就不用管了，大家自己实现一下，下面是效果。
