H5你画我猜实现与优化

前言

《你画我猜》这款游戏想必大家都比较熟悉，不管是在线上还是线下都有玩过，正好接到一个需求，需要用h5实现一个。下载了一些app，玩了一下，发现体验并不是很好，有的同步很慢，有的画笔不流畅。

花了些时间，这些问题一一做了优化，话不多说，和大家分享下技术方案和实现思路。

正文

文章导读

• 基础功能实现
• 画笔锯齿毛边
• 分段传输
• 防止画笔丢失
• 画笔流畅性
• 逻辑梳理图
• 低端机型线条不圆滑

基础功能实现

有前端基础的小伙伴们应该都知道，H5实现绘画功能，基本原理就是监听触摸事件：触摸开始touchstart，触摸移动touchmove，触摸结束touchend，得到每个触摸点的xy坐标点，使用canvas的API，将这些点连接起来，变成我们的画笔。其中要注意的是：监听事件得到的xy是基于屏幕左上角的坐标点，要想绘画点落在手指下，需要减去canvas元素本身距离屏幕的xy，代码如下：

// html
<canvas ref="drawCanvas"></canvas>

// js
mounted(){
    // 手机端监听canvas元素触摸事件touchstart，touchmove，touchend
    this.$refs.drawCanvas.addEventListener('touchstart', this.canvasTouchstart)
    this.$refs.drawCanvas.addEventListener('touchmove', this.canvasTouchmove)
    this.$refs.drawCanvas.addEventListener('touchend', this.canvasTouchend)
    // canvas宽高
    const { left, top } = this.$refs.drawCanvas.getClientRects()[0]
    this.cl = left
    this.ct = top
    // 初始化canvas
    this.ctx = this.$refs.drawCanvas.getContext('2d')
}
methods:{
    // 开始
    canvasTouchstart(e){
      // 兼容pc端事件属性
      const touch = e.targetTouches ? e.targetTouches[0] : e
      // touch.clientX，touch.clientY，触摸点距离屏幕左上角xy。
      // this.cl，this.ct，canvas元素距离屏幕的left，top
      const [x, y] = [touch.clientX - this.cl, touch.clientY - this.ct]
      this.ctx.beginPath()
      this.ctx.moveTo(x, y)
    }
    // 移动
    canvasTouchmove(e){
        const touch = e.targetTouches ? e.targetTouches[0] : e
        const [x, y] = [touch.clientX - this.cl, touch.clientY - this.ct]
        this.ctx.lineTo(x, y)
        this.ctx.stroke()
    }
    // 结束
    canvasTouchend(){
        this.ctx.closePath()
    }
}

没错，核心代码就这么点，如果还要适配pc端，那就不是触摸事件了，而是鼠标事件。

this.$refs.drawCanvas.addEventListener('mousedown', this.canvasTouchstart)
document.addEventListener('mousemove', this.canvasTouchmove)
document.addEventListener('mouseup', this.canvasTouchend)

要注意的是，监听鼠标事件时，没有属性e.targetTouches，直接读取e即可，mousemove、mouseup事件要监听document，而非canvas元素，否则鼠标移出canvas后移入，事件监听会出现问题，具体原理这里就不赘述了。

画笔锯齿毛边

基础功能已落地，但是笔画有锯齿和毛边，如何优化呢？

1. lineJoin和lineCap属性平滑过渡

• lineJoin

属性设置或返回所创建边角的类型，当两条线交汇时。

说人话就是：控制两条直线相交时的展现形式，提供三种：round ｜bevel | miter ,也就是圆角｜平角｜尖角，默认miter

• lineCap

属性设置或返回线条末端线帽的样式。

说人话就是：控制直线的首尾展现形式，值同上。

我们将两个都设置为round。

// 初始化是设置属性
this.ctx.lineJoin = 'round'
this.ctx.lineCap = 'round'

2. canvas增加分辨率

商场的大屏幕我们能看到一个一个像素块，而手机看不到，因为手机分辨率很高，canvas也可以想象成一块屏幕，当分辨率过低时，你看到的就是像素块，也就是锯齿的原因之一，只要增加canvas的实际像素就可以了。

<canvas
  :width="drawSize.w * 4"
  :height="drawSize.h * 4"
  style="`width:${drawSize.w};height:${drawSize.h};`"
  ref="drawCanvas">
</canvas>

也就是说我们实际看到的cancas宽高是：w，h。而他实际的分辨率是：w4，h4

分段传输

• 数据传输

绘画数据是怎么传输的呢。我们需要在三个监听事件中，记录所有的xy点，打包成不同的绘画帧，发送即可。

canvasTouchstart(){
    // ... other
    this.point=[]
    // 开始帧
    sendPoint({
        type:1,
        point:[{x,y}]
    })
}
canvasTouchmove(){
    // ... other
    // 保存数据
    this.point.push({x,y})
}
canvasTouchend(){
    // ... other
    // 发送移动帧
    sendPoint({
        type:2,
        point:this.point
    })
    // 发送结束帧
    sendPoint({
        type:3
    })
}

猜词者只需要拿到数据后渲染就行了，看上去没什么问题，但是如果绘画方画一笔不松手，连笔画，那这一笔永远也发送不出去，同步不到别人，这也是很多app体验不好的原因之一，怎么解决呢？分段传输。

• 优化后的分段传输

具体思路：在移动过程中，不管是否画完，每隔一段时间发送一次，这里暂定800ms，每一笔结束时再把不够800ms的数据发送给服务器，代码如下：

this.currentTime=new Date()
// 移动中
canvasTouchmove(){
    // ... other
    this.point.push({x,y})
    if(new Date() - this.currentTime >= 800){
        sendPoint({
            type:2,
            point:this.point
        })
        this.point=[]
    }
}

这样传输，无论你一笔画多久，别人都可以尽快的收到画完的数据。

防止画笔丢失

网络是不稳定的，你并不能保证你每一笔一定到达服务器，也不能保证服务器一定能通知到所有人，那怎么给他们上保险呢？

具体思路：

每一笔都携带递增的唯一id。

绘画方：将所有发送帧先保留本地，定时循环发送本地数据，等待收到服务器发送”帧回复“，删除本地该帧，不会再次发送。

猜词方：本地id递增，每次收到帧，检测是否是下一帧。如果是，则绘制，如果id小于下一帧，则不处理；如果大于下一帧，则暂存，主动向服务器请求丢失帧（如收到id=2，id=5，处理id=5数据时，先保存到本地，然后主动向服务器请求id=3，id=4）。每次收到帧，循环本地数组，看是否有下一帧可绘制。

代码如下：

// 绘画方
this.id=1
mounted(){
    // 定时发送未反馈的绘画帧
    setInterval(()=>{
        this.drawData.forEach(e=>{
            sendPoint(e)
        })
    },2000)
    // 监听服务端会回复，删除帧
    Ws.on(-321,e=>{
        this.drawData = this.drawData.filter(v => v.id !== e.id)
    })
}
methods:{
    canvasTouchstart(){
        // ... other
        // 发送并保存开始帧
        sendPoint(startdata)
        this.drawData.push(startdata)
        this.id++
    }
    canvasTouchmove(){
        // ... other
        // 发送并保存移动帧
        sendPoint(movedata)
        this.drawData.push(movedata)
        this.id++
    }
    canvasTouchend(){
        // ... other
        // 发送并保存移动帧
        sendPoint(movedata)
        this.drawData.push(movedata)
        // 发送并保存结束帧
        sendPoint(enddata)
        this.drawData.push(enddata)
        this.id++
    }
}

// 猜词方
this.id=1  // 本地id
this.localDrawData=[]  // 本地未绘制数组
mounted(){
    Ws.on(-320,e=>{
        e.forEach(v=>{
            if(this.id+1===v.id){
                // 绘制
                draw()
                this.id=v.id
            }
            if(this.id+1<v.id){
                // 保存本地，并请求
                this.localDrawData.push(v)
                // 请求下一个id，指定长度的数据
                requestLostDraw({
                    lostId:this.id+1,
                    lostLen:v.id-(this.id+1)
                })
            }
        })
        // 每次收到帧后，循环本地数据，看是否可以绘制
        this.localDrawData.forEach(v=>{
            if(this.id+1===v.id){
                // 绘制
                draw()
                this.id=v.id
            }
        })
    })
}

画笔流畅性（重点）

目前为止，还存在一个体验上的优化点，就是猜词者看到的笔画是一段一段展示的，而不是流畅绘画的。

问题来了，为什么会这样呢？

我们的绘画数据是每800ms发送一段，这一段里面不管有多少个点，猜词方都会直接绘制，眼睛看到的就是直接生成了一条线。

那么如何让它变得丝滑呢？

众所周知，我们大部分手机刷新率是60hz（当然也有更高的90hz，120hz），屏幕每秒刷新60次图像。60hz已经足够让我们看到画面是顺滑的了，只要让笔画做到60hz刷新率，我们看到的就是顺滑的。1000ms/60=16.6ms，也就是说，只要将笔画16ms渲染一次就行了。

具体思路：

1. 数据分小段

为了及时到达，上面已经做过分段处理，800ms一次，我们是不是只要将时间改成16ms就解决了？是，也不是。问题也会随之而来，传输数据过大，服务器顶不住，表示压力山大。还有方法，就是收到数据后自己进行本地拆分，将800ms一段的数据打散成16ms一段，50份数据。代码如下：

    // 打散返回的数据，为小集合
    handlePartData (res) {
      if (res.point) {
        // 处理画笔移动点数据
        if (res.cmdType === 2) {
          const pointNum = res.point.length / this.drawIntervalTime
          // 公共属性
          const attr = {
            cmdType: res.cmdType,
            size: res.size,
            color: res.color,
          }
          // 计算出的小集合大于1，一帧一个点的小集合
          if (pointNum > 1) {
            const num = Math.ceil(pointNum); const pointArr = []
            for (let i = 0, len = res.point.length; i < len; i++) {
              const v = res.point[i]
              if (!(i % num) && i !== 0) {
                this.miniDrawList.push({
                  ...attr,
                  point: [...pointArr],
                })
                pointArr.length = 0
              }
              pointArr.push({ x: v.x, y: v.y })
            }
            if (pointArr.length) {
              this.miniDrawList.push({
                ...attr,
                point: [...pointArr],
              })
            }
          } else {
            // 点集合个数少于一，每一帧一个点
            res.point.forEach(v => {
              this.miniDrawList.push({
                ...attr,
                point: [{ x: v.x, y: v.y }],
              })
            })
          }
        } else {
          // 处理清空，开始，结束的数据
          this.miniDrawList.push(res)
        }
      }
    },

2. 16ms一笔进行渲染

数据已经拆分好了，按照16ms渲染一次，将所有数据有序渲染就行，setInterval？不，有更好的，requestAnimationFrame，官方解释：告诉浏览器——你希望执行一个动画，并且要求浏览器在下次重绘之前调用指定的回调函数更新动画。代码如下：

mounted(){
    this.animationFrameFun()
}
methods:{
    animationFrameFun () {
      this.drawLocalData()
      this.drawTimer = requestAnimationFrame(this.animationFrameFun)
    },
    drawLocalData () {
      let drawStatus = false
      while (!drawStatus) {
        if (!this.miniDrawList.length) return
        const data = this.miniDrawList[0]
        // 只有移动数据需要有序渲染，其他数据直接执行
        if (data.cmdType === 2) {
          drawStatus = true
        } else {
          this.draw(this.miniDrawList[0])
          this.miniDrawList.shift()
        }
      }
      this.draw(this.miniDrawList[0])
      this.miniDrawList.shift()
    },
}

逻辑梳理图

另附笔画处理的逻辑梳理图，帮助理解。

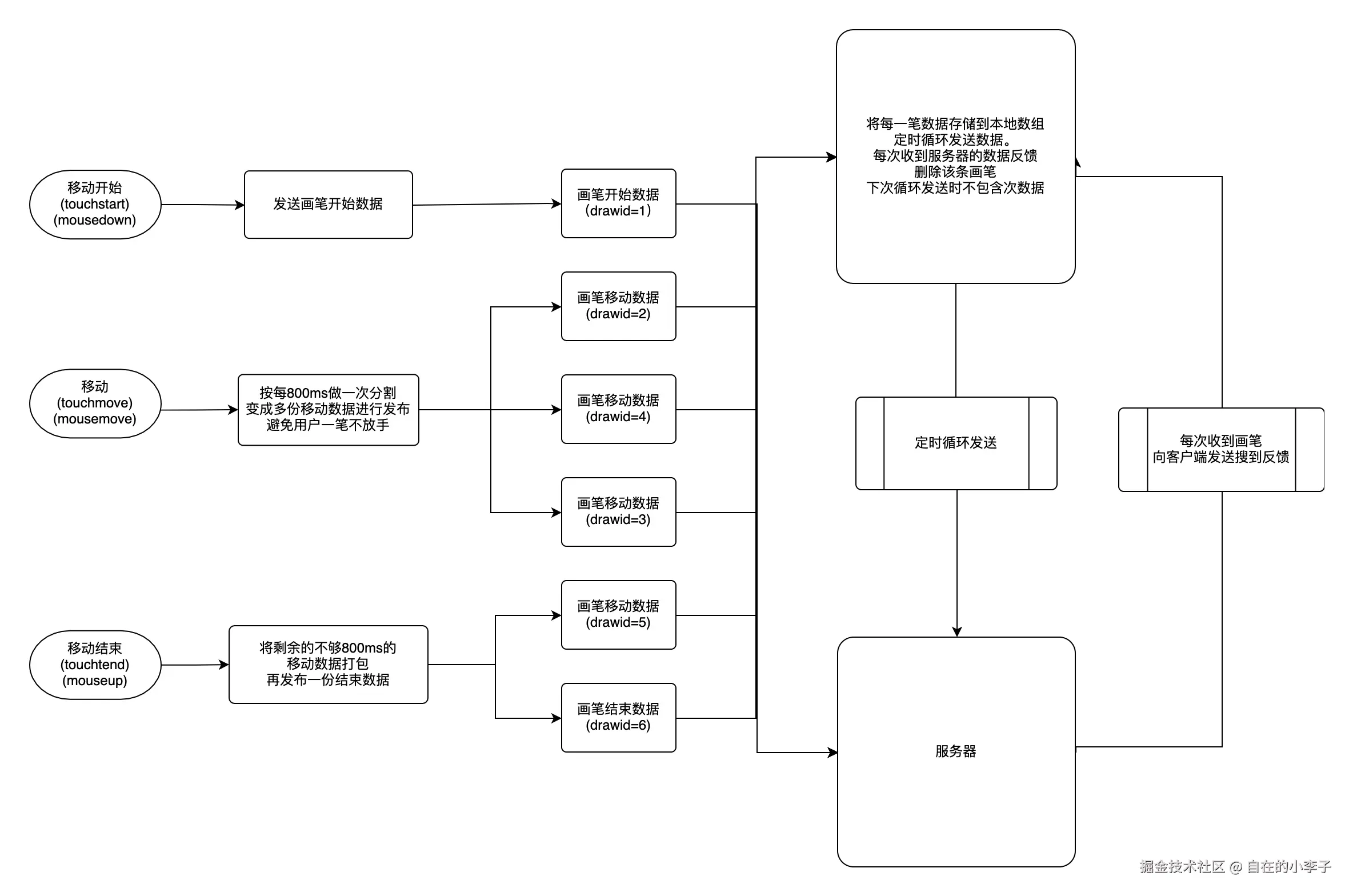

• 绘画者

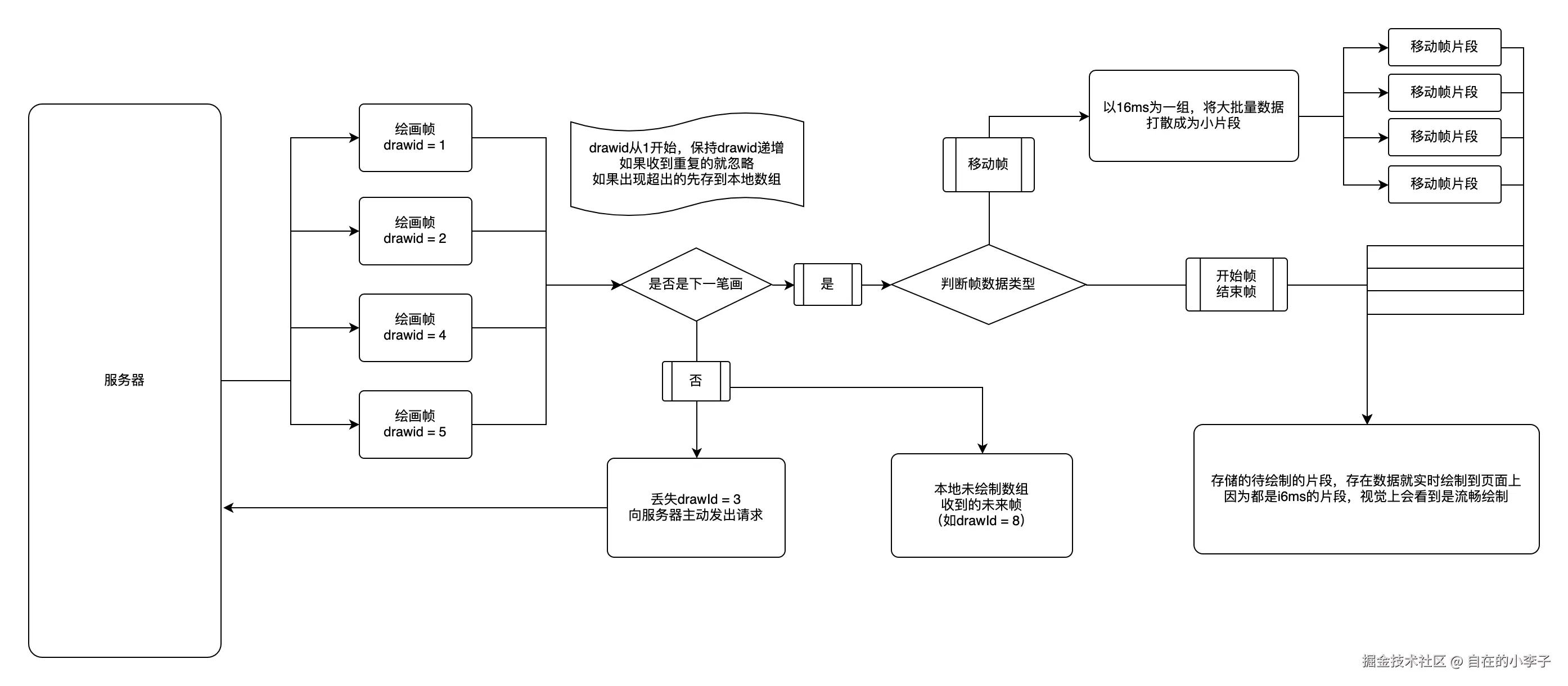

• 猜词者

低端机型画笔不流畅

上线了一段时间，偶尔打开app，看着用户开心的玩着《你画我猜》，满满的成就感。

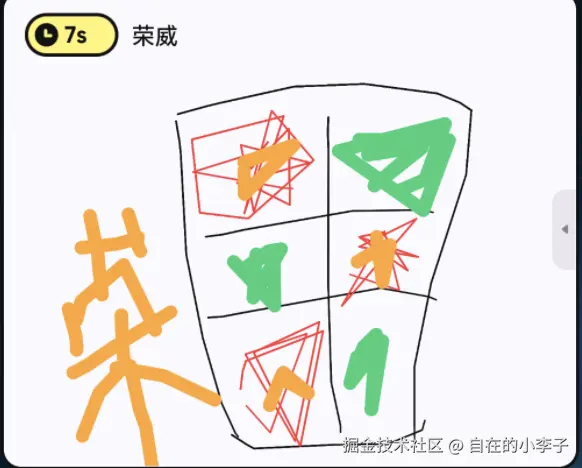

天有不测，报回来一个线上问题，用户反馈：为什么我只能画直线？

？？？（大写的）

什么情况，难道我代码出问题了？查来查去，代码没有修改记录，线上运行正常，其他小伙伴玩的很开心， 一看用户机型，安卓5，找来我们组祖传的、唯一的宝贝机子（vivo xxx）。一运行，正常呀；过了一会儿，开始发烫了，发现玩游戏出现问题了，慢点画倒是问题不大，但是只要手速快一点就会出现用户看到的那样，一看日志，这是点没有上传完整呀，本来该传50个点的，结果它性能不行，只能传2个，导致连成一条直线了。

这。。。性能问题呀，能解决吗？能！

解决思路：

• quadraticCurveTo

通过使用表示二次贝塞尔曲线的指定控制点，向当前路径添加一个点。使用控制点可以控制线条的弧度

原来的绘画原理：每一个点连接起来，点足够密就是曲线

使用二次贝塞尔曲线原理：先有一个初始点A，收到第二个点B时，先不绘制，当收到第三个点C时，取B、C的中心点，做为终点，B点本身作为控制点，连接A点和B、C中心点，依次类推，最后连接好最后一个点，实现所有线都是有弧度的，即使你画直线，它也是直线。

代码如下：

// 绘画者
canvasTouchmove(e){
    // ... other code
  // 如果是第一个点，先不做绘制
  if (this.prePoint.x !== undefined) {
    const cx = (this.prePoint.x + x) / 2
    const cy = (this.prePoint.y + y) / 2
    this.ctx.quadraticCurveTo(this.prePoint.x, this.prePoint.y, cx, cy)
    this.ctx.stroke()
  }
  this.prePoint = { x, y }
}
canvasTouchend(e){
    // ... other code
  // 绘制最后一个点
  if (this.prePoint.x !== undefined) {
  this.ctx.lineTo(this.prePoint.x, this.prePoint.y)
  this.prePoint = {}
  this.ctx.stroke()
  }
}

// 猜词者
draw (v) {
  this.ctx.lineWidth = v.size
  this.ctx.strokeStyle = v.color
  switch (v.cmdType) {
    // 开始
    case 1:
      this.ctx.beginPath()
      this.ctx.moveTo(v.point[0].x, v.point[0].y)
      break
    case 2:
      // 中间
      v.point.forEach(p => {
      if (this.prePoint.x !== undefined) {
      const cx = (this.prePoint.x + p.x) / 2
      const cy = (this.prePoint.y + p.y) / 2
      this.ctx.quadraticCurveTo(this.prePoint.x, this.prePoint.y, cx, cy)
      this.ctx.stroke()
      }
      this.prePoint = { x: p.x, y: p.y }
      })
      break
    // 结束
    case 3:
      if (this.prePoint.x !== undefined) {
        this.ctx.lineTo(this.prePoint.x, this.prePoint.y)
        this.prePoint = {}
        this.ctx.stroke()
      }
      this.ctx.closePath()
      break
    // 清除
    case 9:
      this.ctx.clearRect(0, 0, this.drawSize.w * this.drawSize.mult, this.drawSize.h * this.drawSize.mult)
      break
    }
},

完美解决了低端机型的体验问题。

结尾

好了，分享到这就结束了，感谢到这里，您的观看就是对我的认可。
