第 7 章 Stage模型作为HarmonyOS应用开发的核心架构，Stage模型为复杂应用提供了高效、灵活且可扩展的设

作为HarmonyOS应用开发的核心架构，Stage模型为复杂应用提供了高效、灵活且可扩展的设计范式。本章从Stage模型的基本概念切入，系统阐述其设计理念与核心优势。作为FA模型的演进版本，Stage模型通过共享ArkTS引擎实例，显著降低了多组件协同时的内存开销，同时原生支持跨端迁移与多设备协同，为分布式场景下的应用开发奠定基础。本章深入解析应用程序包（HAP、HAR、HSP）的模块化设计机制，探讨如何通过多Module划分实现功能解耦与按需加载，并对比不同包类型的适用场景与优化策略。UIAbility组件作为用户交互的核心载体，其生命周期管理、启动模式（单实例、多实例、指定实例）及跨组件通信（EventHub、状态管理）是本章的重点内容。此外，通过AbilityStage容器与进程模型的剖析，揭示应用资源调度与多线程协作的高效机制。最后，结合“应用间跳转”“拉起系统相机”等实战案例，完整呈现Stage模型从理论到实践的开发链路，帮助开发者掌握复杂应用架构设计、性能优化与跨端适配的核心能力，为构建高性能、高可维护的HarmonyOS应用提供全面指导。

7.1 基本概念

本节探讨了HarmonyOS应用程序框架和应用模型的核心概念。首先，介绍了应用程序框架及其在应用开发中的作用，分析了其如何通过简化开发过程、提高代码重用性和可维护性来支持开发者实现高效应用。接着，讲解了应用模型的演变，尤其是Stage模型的设计目标和优势，包括对复杂应用的优化、跨端迁移能力、多设备协同支持等特性。最后，进一步概述了Stage模型中的关键概念，如UIAbility、ExtensionAbility、HAP和AbilityStage，帮助开发者全面理解模块间的关系和运行机制，提供更清晰的开发思路和技术路径。

7.1.1 应用程序框架和应用模型

应用程序框架

应用程序框架（Application Framework）是一种编程框架，用于简化应用程序的开发过程，提高代码的可重用性和可维护性。它可以帮助开发人员更快速、更高效地开发应用程序。

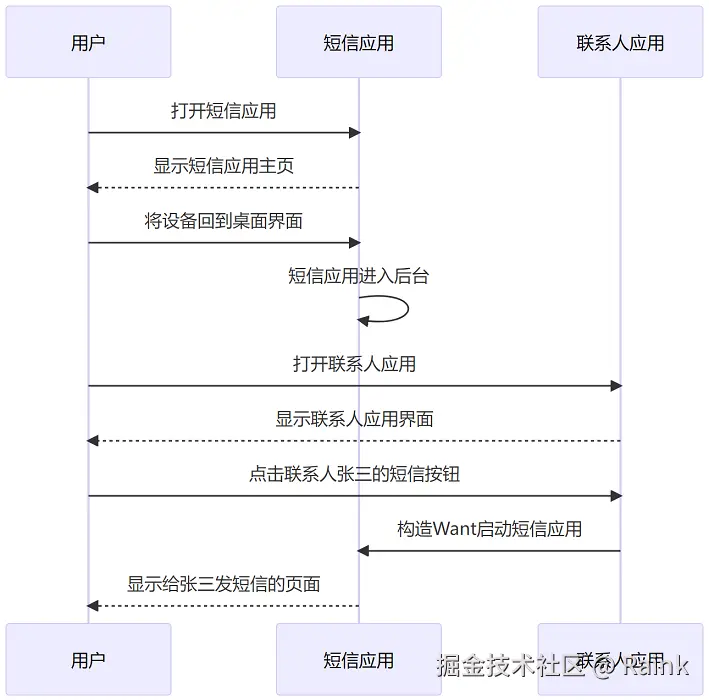

应用程序框架也是连接开发者和用户的桥梁。对于用户，将应用安装到设备上并打开应用、启动收付款页面、在当前应用中启动浏览器打开网站、启动文件应用浏览或编辑文件等行为，都是需要开发者借助应用程序框架的能力来实现的。对于开发者，使用应用程序框架所提供的能力，如应用进程的创建与销毁、应用组件的运行入口、生命周期调度、组件间的交互等，是实现用户功能的关键。

应用模型

应用模型是一个应用程序的抽象描述，用于表示应用程序的不同方面，如应用组件、进程模型、线程模型、任务管理和包管理。应用模型提供了一种统一的语言和架构来描述应用程序的各个方面，有助于开发者更好地理解应用程序的架构和设计，从而更有效地利用应用程序框架。

随着系统的发展，先后提供了FA模型和Stage模型。

FA（Feature Ability）模型：从API 7开始支持，但已不再作为主推模型。
Stage模型：从API 9开始新增，是目前主推的模型，并将长期演进。在该模型中，提供了AbilityState、WindowStage等类，作为应用组件和窗口的“舞台”，因此称为Stage模型。

两种模型的最大区别在于：在Stage模型中，多个应用组件共享同一个ArkTS引擎实例；而在FA模型中，每个应用组件独立拥有一个ArkTS引擎实例。因此，Stage模型使得应用组件之间可以方便地共享对象和状态，并减少复杂应用对内存的占用。

二者的区别

应用程序框架可以被看做是应用模型的一种实现方式。开发人员可以根据应用模型描述应用程序的结构和行为，然后使用应用程序框架来实现这些描述。

7.1.2 Stage模型设计目标

为复杂应用而设计

在Stage模型中，多个应用组件共享同一个ArkTS引擎实例，应用组件之间可以方便地共享对象和状态，这样可以减少复杂应用运行时对内存的占用。另外，在开发过程中采用面向对象的开发方式，可以使得复杂应用的代码更具可读性、易维护性和可扩展性。

原生支持应用组件级的跨端迁移和多端协同

Stage模型提供了应用组件间通信的RPC调用能力。因此，在不同设备上的应用组件可以便捷地迁移应用数据和状态。由于UI和UIAbility之间的分离，可以利用ArkUI的声明式特点，通过组件中数据和状态的变化，更新用户界面，从而实现跨端迁移和多端协同。

支持多设备和多窗口形态

Stage模型在框架层面实现了应用组件管理和窗口管理的解耦，为系统提供了对应用组件进行裁剪和扩展窗口形态的能力。同时，Stage模型为应用组件设计了一套生命周期管理机制，以适应不同设备，从而减少应用组件在不同设备上的行为差异。

平衡应用能力和系统管控成本

Stage模型拥有后台应用程序治理机制，防止应用程序随意滞留在后台。同时，应用后台行为会受到管理，避免恶意应用行为的发生。此外，Stage模型还为卡片服务、输入法服务等提供了特定的应用组件，以满足更多的开发场景。

7.1.3 Stage模型有关概念

7.1.3.1 基本概念

UIAblility组件

UIAblility组件是一种包含UI的应用组件，主要是用于和用户交互。在开发态新建一个项目时，IDE默认生成一个持有UlAbility组件的Model作为应用的主模块，该模块用于实现应用的入口界面和主特性功能。对于UIAblility组件，系统提供了具体的UlAbility类承载，支持面向对象的开发方式，如图7-1所示，系统默认生成的EntryAbility类继承了UlAbility类。

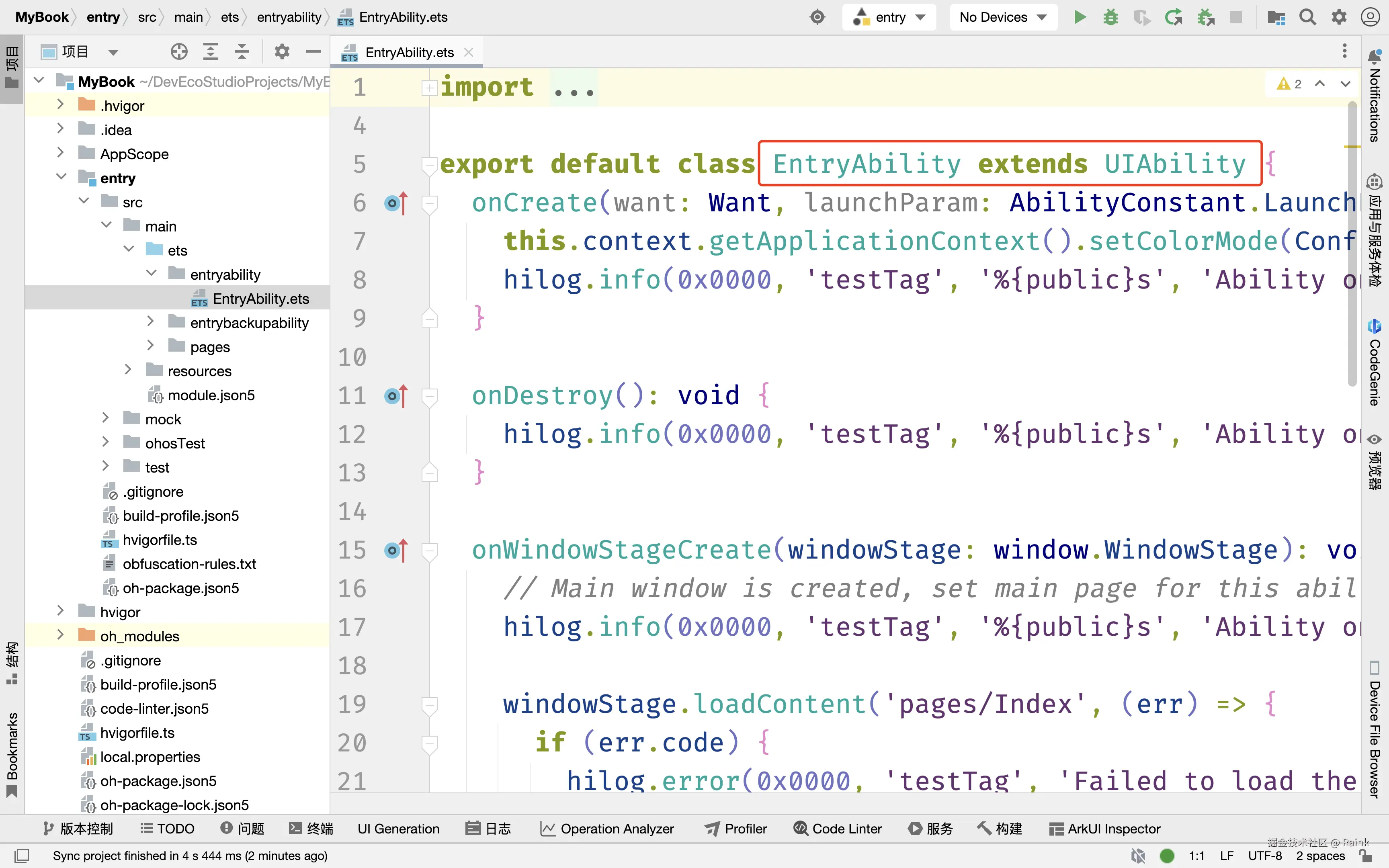

图7-1 EntryAbility示意图

ExtensionAbility组件

ExtensionAbility组件是一种面向特定场景的应用组件，每一个具体场景对应一个ExtensionAbilityType，开发者只能使用系统已定义的类型，各类型的ExtensionAbility组件均由相应的系统服务统一管理，例如InputMethodExtensionAbility组件由输入法管理服务统一管理。目前ExtensionAbility组件类型有11种，在IDE中支持选中Module后，创建不同类型的ExtensionAbility组件文件，如图7-2所示。

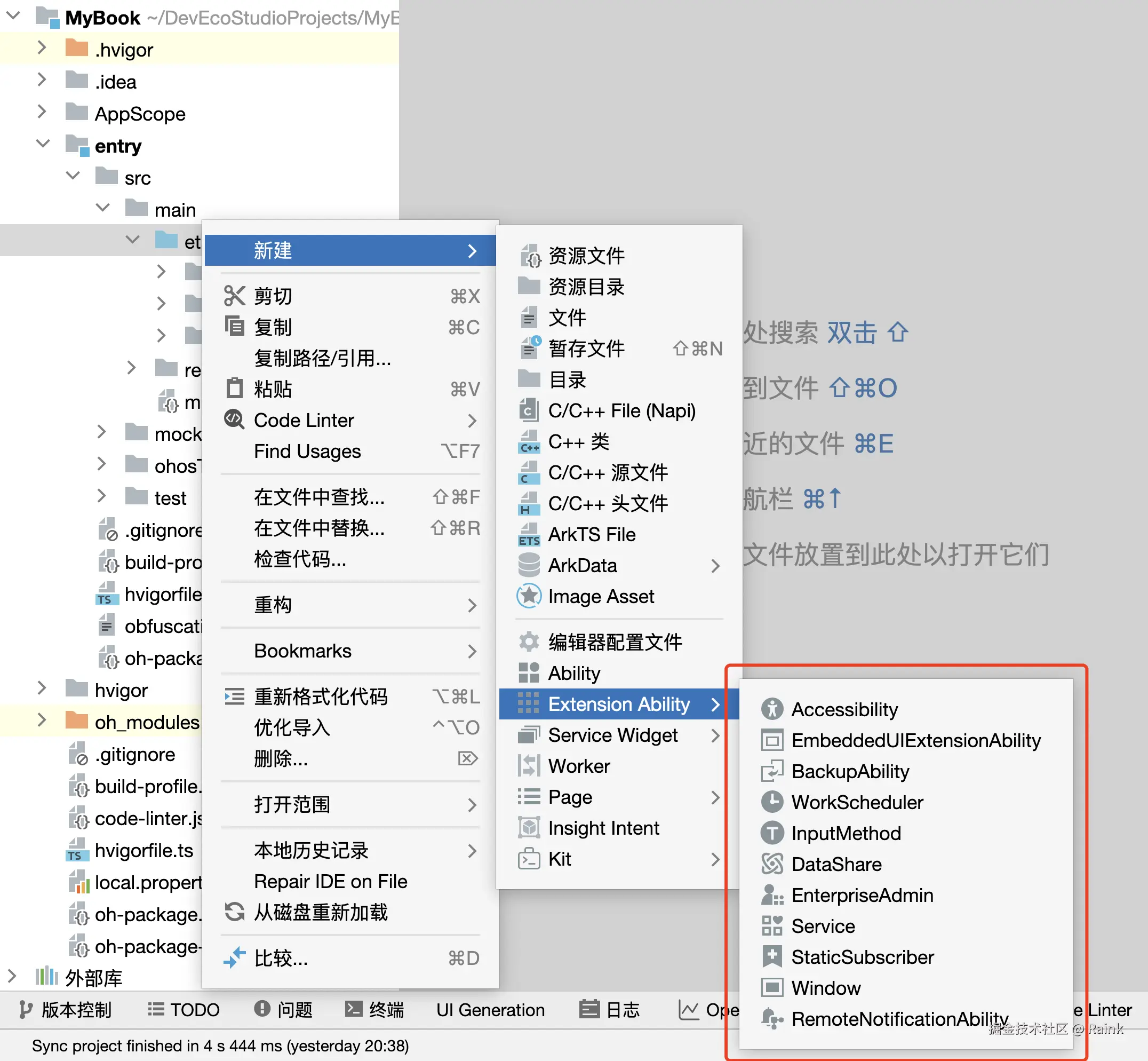

图7-2 ExtensionAbility组件示意图

HAP

包含UlAbility组件或者ExtensionAbility组件的Module可以单独运行。该类型Module运行时会编译生成一个.hap文件，即HAP，如图7-3所示。

图7-3 HAP包示意图

AbilityStage

HAP是应用安装的基本单位，一个APP可以包含一个或多个HAP，当HAP中的代码首次被加载到进程中时，也就是Module初始化时，系统首先会创建一个AbilityStage实例，AbilityStage是一个Module级别的组件容器，可以管理Module中的UlAbility组件和ExtensionAbility组件，Abilitystage与编译期的HAP是一一对应的关系。

7.1.3.2 运营期和编译期概览

通过开发态中的项目结构，我们了解了UlAbility、ExtensionAbility、HAP、Abilitystage这4个概念，下面我们将学习这些概念在运行期和编译期的关系。如图7-4所示。

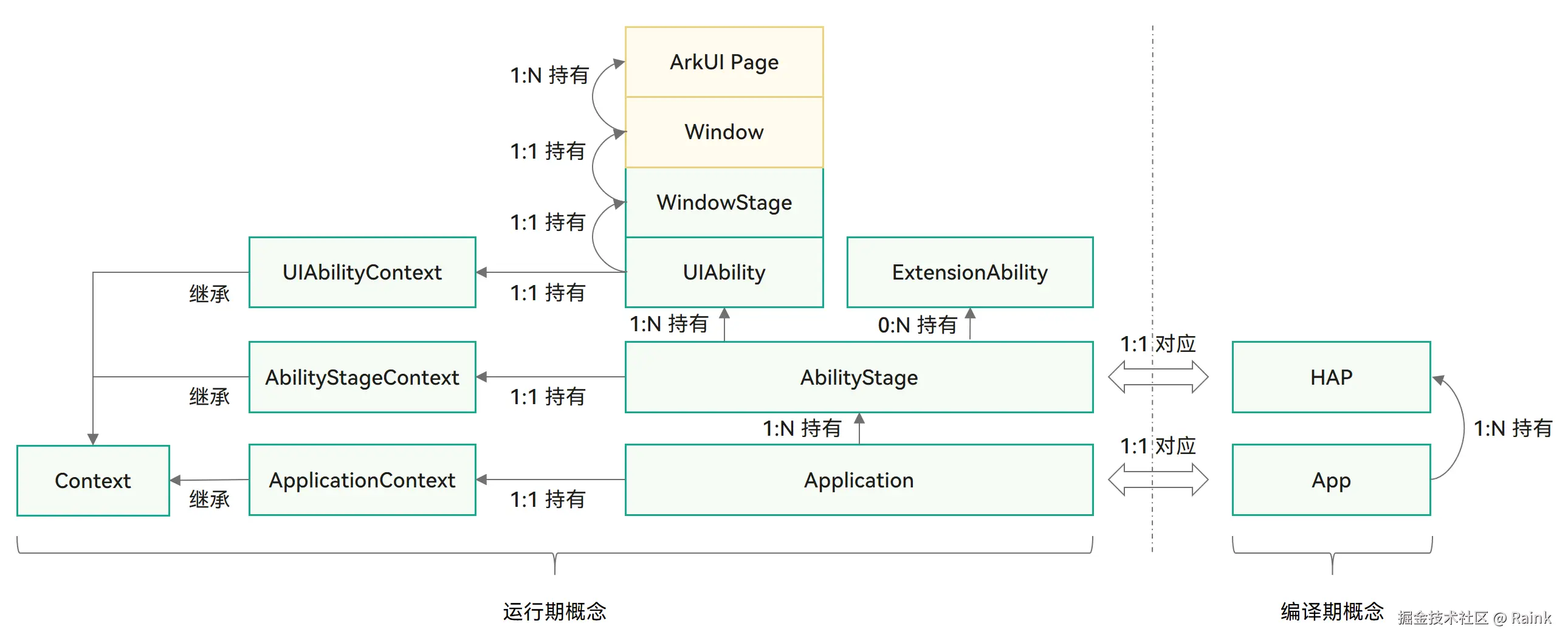

图7-4 运行期和编译期概念图

AbilityStage 是一个模块（Module）级别的组件容器，与编译期的HAP具有一一对应的关系。在开发时，一个项目可能需要包含一个或多个可以独立运行的模块（Module）。对应到运行期，一个应用（Application）可能包含一个或多个AbilityStage；而在编译期，一个应用（APP）可能包含一个或多个HAP。

在运行期，每个AbilityStage持有该模块中定义的UIAbility组件和ExtensionAbility组件。当UIAbility组件首次启动时，系统会为其创建一个实例，并将该实例与持有它的AbilityStage实例关联。开发者可以通过AbilityStage获取该UIAbility实例的运行时信息。UIAbility实例创建后，系统会为该实例创建一个WindowStage实例，并与其一对一绑定。WindowStage在应用进程中充当窗口管理器的角色，持有一个主窗口，为ArkUI提供绘制区域，并管理多个ArkUI页面。

在运行期，系统为Application、AbilityStage、UIAbility组件和ExtensionAbility组件分别提供了对应的上下文环境，即ApplicationContext、AbilityStageContext、UIAbilityContext和ExtensionAbilityContext。开发者可以通过这些上下文环境调用各种资源和系统能力。

在运行期和编译期的基本概念中，UIAbility组件尤为重要。UIAbility组件的核心是其生命周期。当用户启动、使用或退出应用时，应用的UIAbility实例会在其生命周期的不同状态之间进行转换。

7.2 应用程序包

本节介绍了HarmonyOS应用程序包的设计与管理机制，帮助开发者理解如何组织、管理和优化应用程序包。首先，我们概述了应用与应用程序包的关系，强调了应用包的模块化设计和跨设备适配能力。接着，讲解了Module的类型，包括Ability、Library等模块类型及其编译后生成的HAP、HAR、HSP文件。通过分析各类模块及其使用场景，读者能深入理解如何选择合适的包类型来满足不同功能需求。最后，结合Stage模型，我们探讨了开发、编译和发布阶段的包结构，进一步解释了如何优化应用包的大小和性能，确保应用在多设备和多场景下的高效运行。

7.2.1 概述

在基于Stage模型开发应用之前，开发者需要了解应用的设计机制、应用程序包结构等基础知识。

7.2.1.1 应用与应用程序包

用户应用程序泛指运行在设备的操作系统之上，为用户提供特定服务的程序，简称“应用”。一个应用所对应的软件包文件，称为“应用程序包”。

当前系统提供了应用程序包开发、安装、查询、更新、卸载的管理机制，便于开发者开发和管理应用。同时，系统还屏蔽了不同的芯片平台的差异（包括x86/ARM，32位/64位等），应用程序包在不同的芯片平台都能够安装运行，这使得开发者可以聚焦于应用的功能实现。

7.2.1.2 应用的多Module设计机制

支持模块化开发： 一个应用通常会包含多种功能，将不同的功能特性按模块来划分和管理是一种良好的设计方式。在开发过程中，我们可以将每个功能模块作为一个独立的Module进行开发，Module中可以包含源代码、资源文件、第三方库、配置文件等，每一个Module可以独立编译，实现特定的功能。这种模块化、松耦合的应用管理方式有助于应用的开发、维护与扩展。

支持多设备适配： 一个应用往往需要适配多种设备类型，在采用多Module设计的应用中，每个Module都会标注所支持的设备类型。有些Module支持全部类型的设备，有些Module只支持某一种或几种类型的设备（比如平板），那么在应用市场分发应用包时，也能够根据设备类型做精准的筛选和匹配，从而将不同的包合理的组合和部署到对应的设备上。

7.2.1.3 Module类型

Module按照使用场景可以分为两种类型：

Ability类型的Module： 用于实现应用的功能和特性。每一个Ability类型的Module编译后，会生成一个以.hap为后缀的文件，我们称其为HAP（Harmony Ability Package）包。HAP包可以独立安装和运行，是应用安装的基本单位，一个应用中可以包含一个或多个HAP包，具体包含如下两种类型。

entry类型的Module： 应用的主模块，包含应用的入口界面、入口图标和主功能特性，编译后生成entry类型的HAP。每一个应用分发到同一类型的设备上的应用程序包，只能包含唯一一个entry类型的HAP。
feature类型的Module： 应用的动态特性模块，编译后生成feature类型的HAP。一个应用中可以包含一个或多个feature类型的HAP，也可以不包含。

Library类型的Module： 用于实现代码和资源的共享。同一个Library类型的Module可以被其他的Module多次引用，合理地使用该类型的Module，能够降低开发和维护成本。Library类型的Module分为Static和Shared两种类型，编译后会生成共享包。

Static Library： 静态共享库。编译后会生成一个以.har为后缀的文件，即静态共享包HAR（Harmony Archive）。
Shared Library： 动态共享库。编译后会生成一个以.hsp为后缀的文件，即动态共享包HSP（Harmony Shared Package）。

7.2.1.4 HAR与HSP的区别

HAR与HSP两种共享包的主要区别体现在：

共享包类型	编译和运行方式	发布和引用方式
HAR	HAR中的代码和资源跟随使用方编译，如果有多个使用方，它们的编译产物中会存在多份相同拷贝。	HAR除了支持应用内引用，还可以独立打包发布，供其他应用引用。
HSP	HSP中的代码和资源可以独立编译，运行时在一个进程中代码也只会存在一份。	HSP一般随应用进行打包，当前支持应用内和集成态HSP。应用内HSP只支持应用内引用，集成态HSP支持发布到ohpm私仓和跨应用引用。

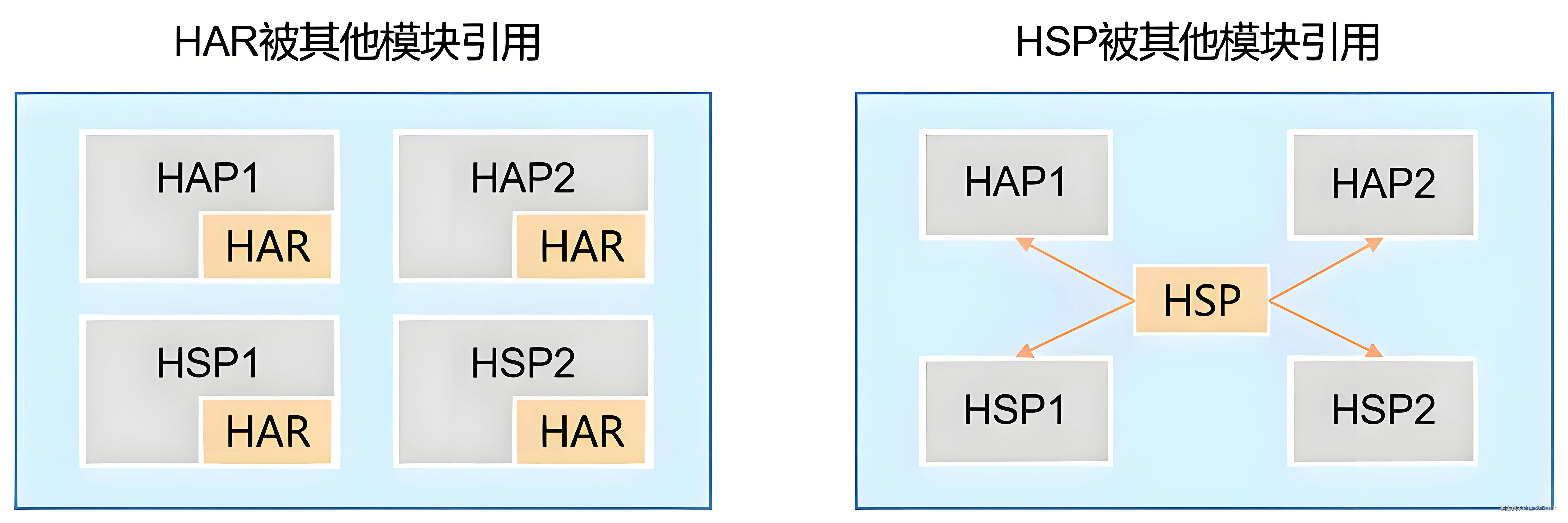

图7-5 HAR和HSP在APP包中的形态示意图

7.2.2 Stage模型应用程序包结构

7.2.2.1 开发态包结构

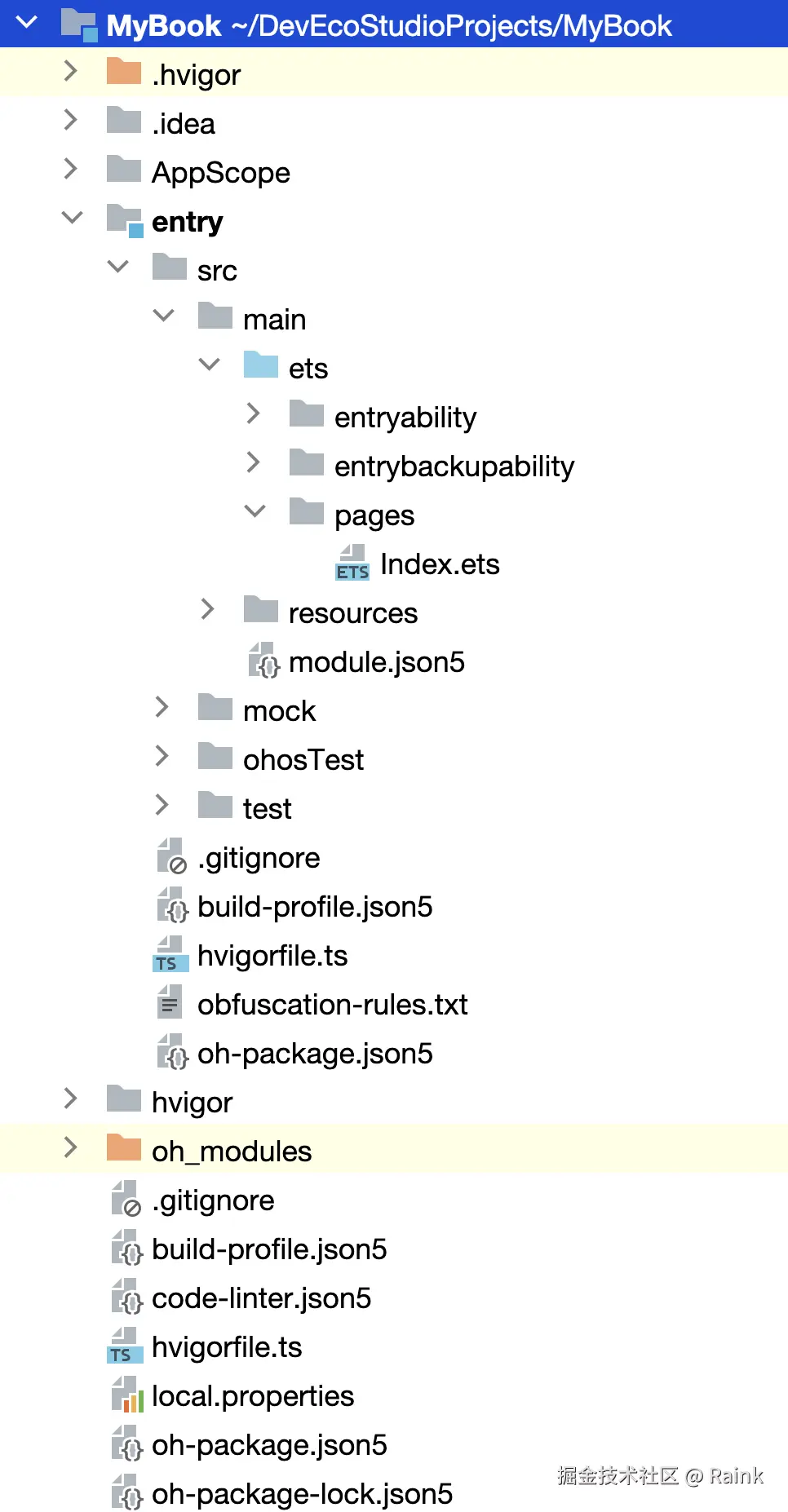

图7-6 项目工程结构示意图（以实际为准）

配置文件

包括应用级配置信息、以及Module级配置信息：

AppScope > app.json5：app.json5配置文件，用于声明应用的全局配置信息，比如应用Bundle名称、应用名称、应用图标、应用版本号等。
Module_name > src > main > module.json5：module.json5配置文件，用于声明Module基本信息、支持的设备类型、所含的组件信息、运行所需申请的权限等。

ArkTS源码文件

Module_name > src > main > ets：用于存放Module的ArkTS源码文件（.ets文件）。

资源文件

包括应用级资源文件、以及Module级资源文件，支持图形、多媒体、字符串、布局文件等。

AppScope > resources ：用于存放应用需要用到的资源文件。
Module_name > src > main > resources ：用于存放该Module需要用到的资源文件。

其他配置文件

用于编译构建，包括构建配置文件、编译构建任务脚本、混淆规则文件、依赖的共享包信息等。

build-profile.json5：工程级或Module级的构建配置文件，包括应用签名、产品配置等。
hvigorfile.ts：应用级或Module级的编译构建任务脚本，开发者可以自定义编译构建工具版本、控制构建行为的配置参数。
obfuscation-rules.txt：混淆规则文件。混淆开启后，在使用Release模式进行编译时，会对代码进行编译、混淆及压缩处理，保护代码资产。
oh-package.json5：用于存放依赖库的信息，包括所依赖的三方库和共享包。

7.2.2.2 应用配置文件

每个应用项目的代码目录下必须包含应用配置文件，这些配置文件会向编译工具、操作系统和应用市场提供应用的基本信息。

在基于Stage模型开发的应用项目代码下，都存在一个app.json5配置文件、以及一个或多个module.json5配置文件。

app.json5配置文件主要包含以下内容：

应用的全局配置信息，包含应用的Bundle名称、开发厂商、版本号等基本信息。
特定设备类型的配置信息。

module.json5配置文件主要包含以下内容：

Module的基本配置信息，包含Module名称、类型、描述、支持的设备类型等基本信息。
应用组件信息，包含UIAbility组件和ExtensionAbility组件的描述信息。
应用运行过程中所需的权限信息。

app.json5配置文件示例：

{
  "app": {
    // 标识应用的Bundle名称，用于标识应用的唯一性。
    "bundleName": "com.application.myapplication",
    // 标识对应用开发厂商的描述
    "vendor": "example",
    // 标识应用的版本号
    "versionCode": 1000000,
    // 标识向用户展示的应用版本号
    "versionName": "1.0.0",
    // 标识应用图标
    "icon": "$media:layered-image",
    // 标识应用的名称
    "label": "$string:app_name",
    // 	标识应用的描述信息
    "description": "$string:description_application",
    // 标识应用运行需要的SDK的API最小版本
    "minAPIVersion": 9,
    // 标识应用运行需要的API目标版本
    "targetAPIVersion": 9,
    // 标识应用运行需要的API目标版本的类型
    "apiReleaseType": "Release",
    // 标识应用是否可调试
    "debug": false,
    // 标识对car设备做的特殊配置，可以配置的属性字段有上文提到的：minAPIVersion
    "car": {
      "minAPIVersion": 8
    },
    // 标识当前包所指定的目标应用
    "targetBundleName": "com.application.test",
    // 标识当前应用的优先级
    "targetPriority": 50,
    // 标识当前模块配置的应用环境变量
    "appEnvironments": [
      {
        "name":"name1",
        "value": "value1"
      }
    ],
    // 标识当前应用自身可创建的子进程的最大个数
    "maxChildProcess": 5,
    // 标识当前应用配置的多开模式
    "multiAppMode": {
      "multiAppModeType": "multiInstance",
      "maxCount": 5
    },
    // 标识当前应用是否启用端云文件同步能力
    "cloudFileSyncEnabled": false,
    // 标识当前应用字体大小跟随系统配置的能力
    "configuration": "$profile:configuration"
  },
}

module.json5配置文件示例：

{
  "module": {
    // 标识当前Module的名称
    "name": "entry",
    // 标识当前Module的类型
    "type": "entry",
    // 标识当前Module的描述信息
    "description": "$string:module_desc",
    // 标识当前Module的入口UIAbility名称或者ExtensionAbility名称
    "mainElement": "EntryAbility",
    // 标识当前Module可以运行在哪类设备上
    "deviceTypes": [
      "tv",
      "tablet"
    ],
    // 标识当前Module对应的HAP是否跟随应用一起安装
    "deliveryWithInstall": true,
    // 标识当前Module是否支持免安装特性
    "installationFree": false,
    // 标识当前Module的profile资源，用于列举每个页面信息
    "pages": "$profile:main_pages",
    // 标识当前Module运行的目标虚拟机类型，供云端分发使用
    "virtualMachine": "ark",
    // 标识当前Module的自定义元信息
    "metadata": [
      {
        "name": "string",
        "value": "string",
        "resource": "$profile:distributionFilter_config"
      }
    ],
    // 标识当前Module中UIAbility的配置信息
    "abilities": [
      {
        "name": "EntryAbility",
        "srcEntry": "./ets/entryability/EntryAbility.ts",
        "description": "$string:EntryAbility_desc",
        "icon": "$media:layered_image",
        "label": "$string:EntryAbility_label",
        "startWindowIcon": "$media:icon",
        "startWindowBackground": "$color:start_window_background",
        "exported": true,
        "skills": [
          {
            "entities": [
              "entity.system.home"
            ],
            "actions": [
              "ohos.want.action.home"
            ]
          }
        ]
      }
    ],
    // 标识当前应用运行时需向系统申请的权限集合
    "requestPermissions": [
      {
        "name": "ohos.abilitydemo.permission.PROVIDER",
        "reason": "$string:reason",
        "usedScene": {
          "abilities": [
            "FormAbility"
          ],
          "when": "inuse"
        }
      }
    ]
  },
  // 标识当前包所指定的目标module
  "targetModuleName": "feature",
  // 标识当前Module的优先级
  "targetPriority": 50,
  // 标识当前Module的多进程配置项
  "isolationMode": "nonisolationFirst"
}

7.2.2.3 编译态包结构

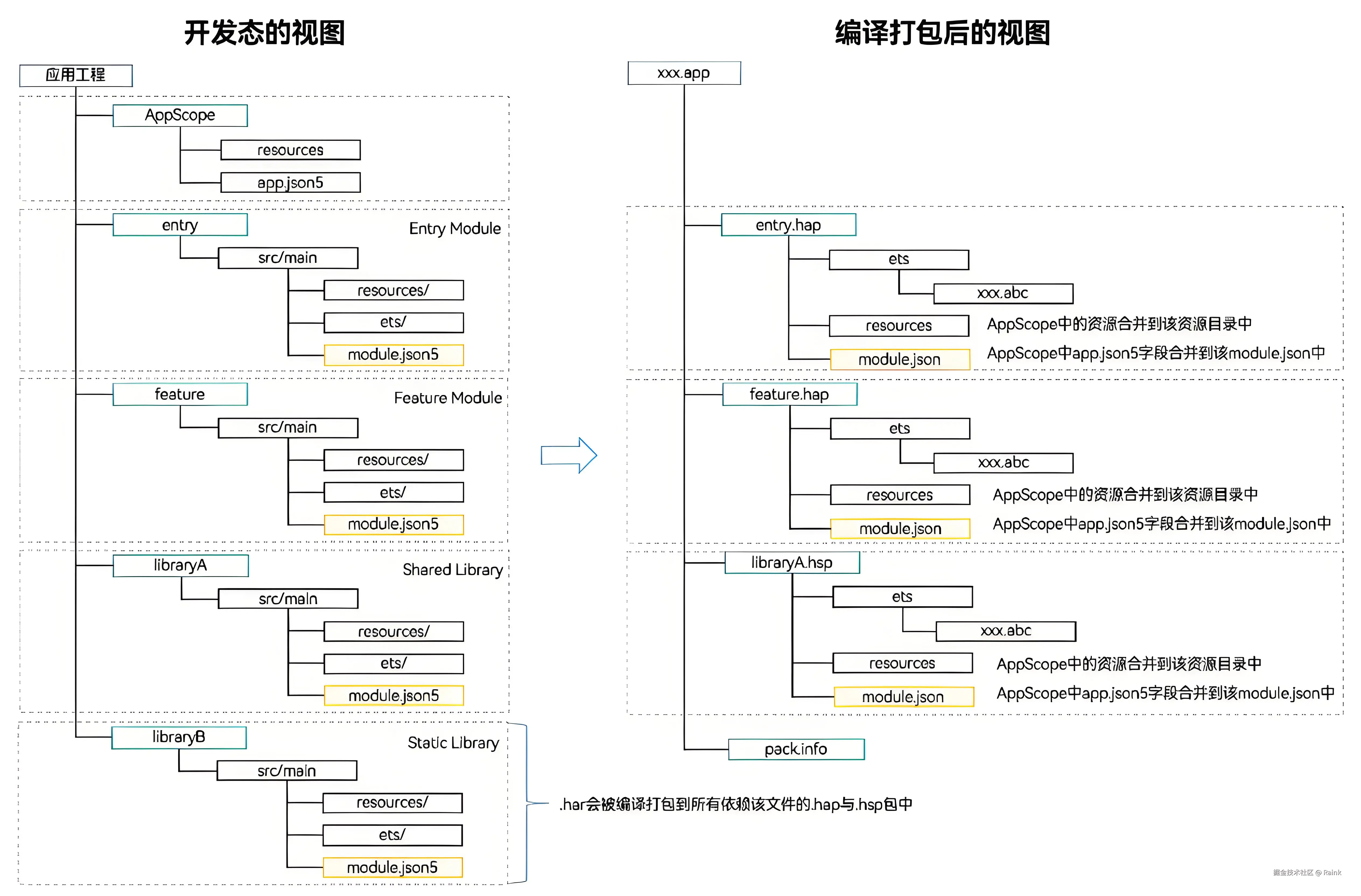

不同类型的Module编译后会生成对应的HAP、HAR、HSP等文件，开发态视图与编译态视图的对照关系如下：

图7-7 开发态与编译态的工程结构视图

从开发态到编译态，Module中的文件会发生如下变更：

ets目录： ArkTS源码编译生成.abc文件。

resources目录： AppScope目录下的资源文件会合入到Module下面资源目录中，如果两个目录下存在重名文件，编译打包后只会保留AppScope目录下的资源文件。

module配置文件： AppScope目录下的app.json5文件字段会合入到Module下面的module.json5文件之中，编译后生成HAP或HSP最终的module.json文件。

7.2.2.4 发布态包结构

每个应用中至少包含一个.hap文件，可能包含若干个.hsp文件、也可能不含，一个应用中的所有.hap与.hsp文件合在一起称为Bundle，其对应的bundleName是应用的唯一标识。

当应用发布上架到应用市场时，需要将Bundle打包为一个.app后缀的文件用于上架，这个.app文件称为App Pack（Application Package），与此同时，DevEco Studio工具自动会生成一个pack.info文件。pack.info文件描述了App Pack中每个HAP和HSP的属性，包含APP中的bundleName和versionCode信息、以及Module中的name、type和abilities等信息。

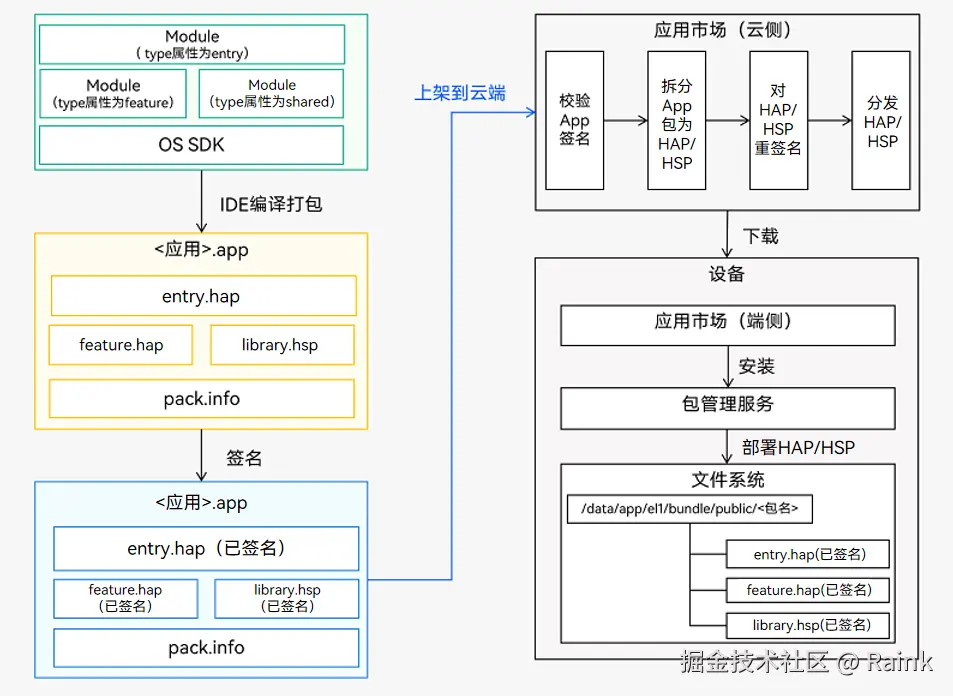

图7-8 编译发布与上架部署流程图

7.2.2.4 选择合适的包类型

各种包类型对比

HAP、HAR、HSP、App Pack四者使用场景和业务规则总结对比如下：

名称	使用场景	业务规则
HAP（Harmony Ability Package）	entry：应用的主模块（入口模块），包含应用的入口界面、入口图标和主功能特性，必须且唯一。feature：应用的特性模块，如ExtensionAbility可以放在独立的feature包中，非必须且可以有多个	✔️包含UIAbility或者ExtensionAbility✔️可以包含资源✔️可以包含so文件✔️可以在设备上独立安装/运行❌不支持导出接口和ArkUI组件给其他模块使用
HAR（Harmony Archive）	作为二方库：发布到OHPM私仓，供公司内部其他应用依赖使用。作为三方库：发布到OHPM鸿蒙中心仓，供其他应用依赖使用。	✔️可以导出接口和ArkUI组件给其他模块使用✔️可以包含资源✔️可以包含so文件✔️可发布到OpenHarmony中心仓供其他应用使用❌不能在设备上单独安装/运行
HSP（Harmony Shared Package）	共享资源：多模块共用的代码、资源可以使用HSP，提高代码的可重用性和可维护性。按需加载：按需动态下载所需模块（不常用的功能，封装成一个独立的HSP模块按需加载）。	✔️可以导出接口和ArkUI组件给其他模块使用✔️可以包含资源✔️可以包含so文件✔️可以依赖其他HAR、HSP，不能循环依赖❌没有数据目录❌不能在设备上单独运行
App Pack（Application Package）	应用上架格式，上架时使用，是发布到应用市场的基本单元。	✔️可以包含多设备的编译产物（HAP、HSP）应用包结构

各类型包编译后的文件输出示意图如下：

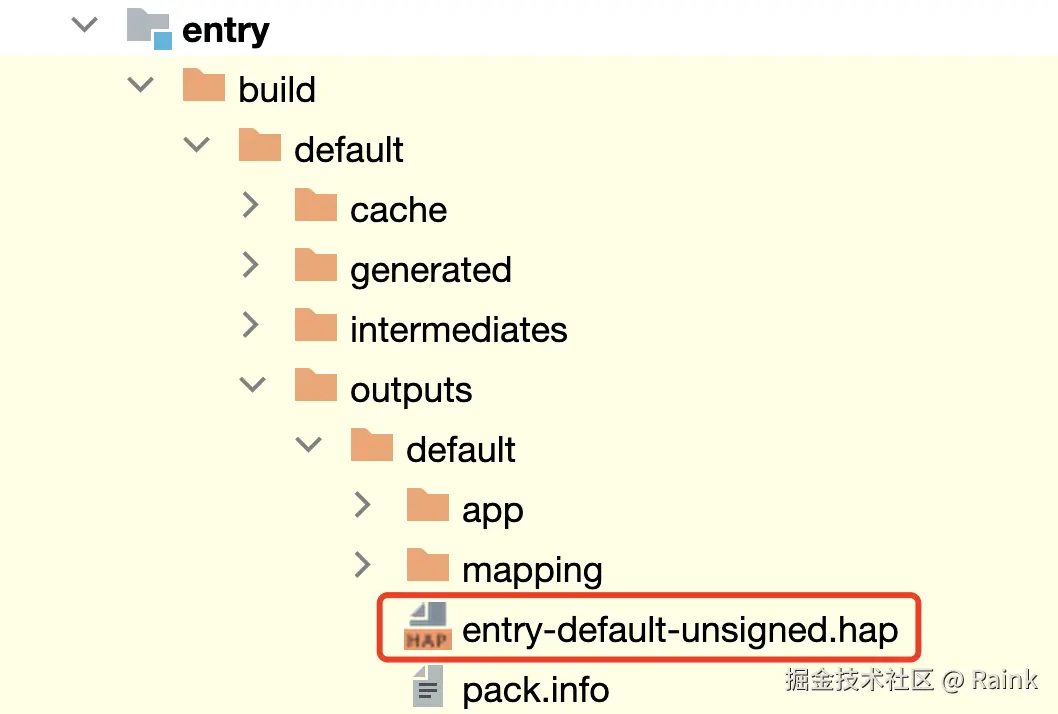

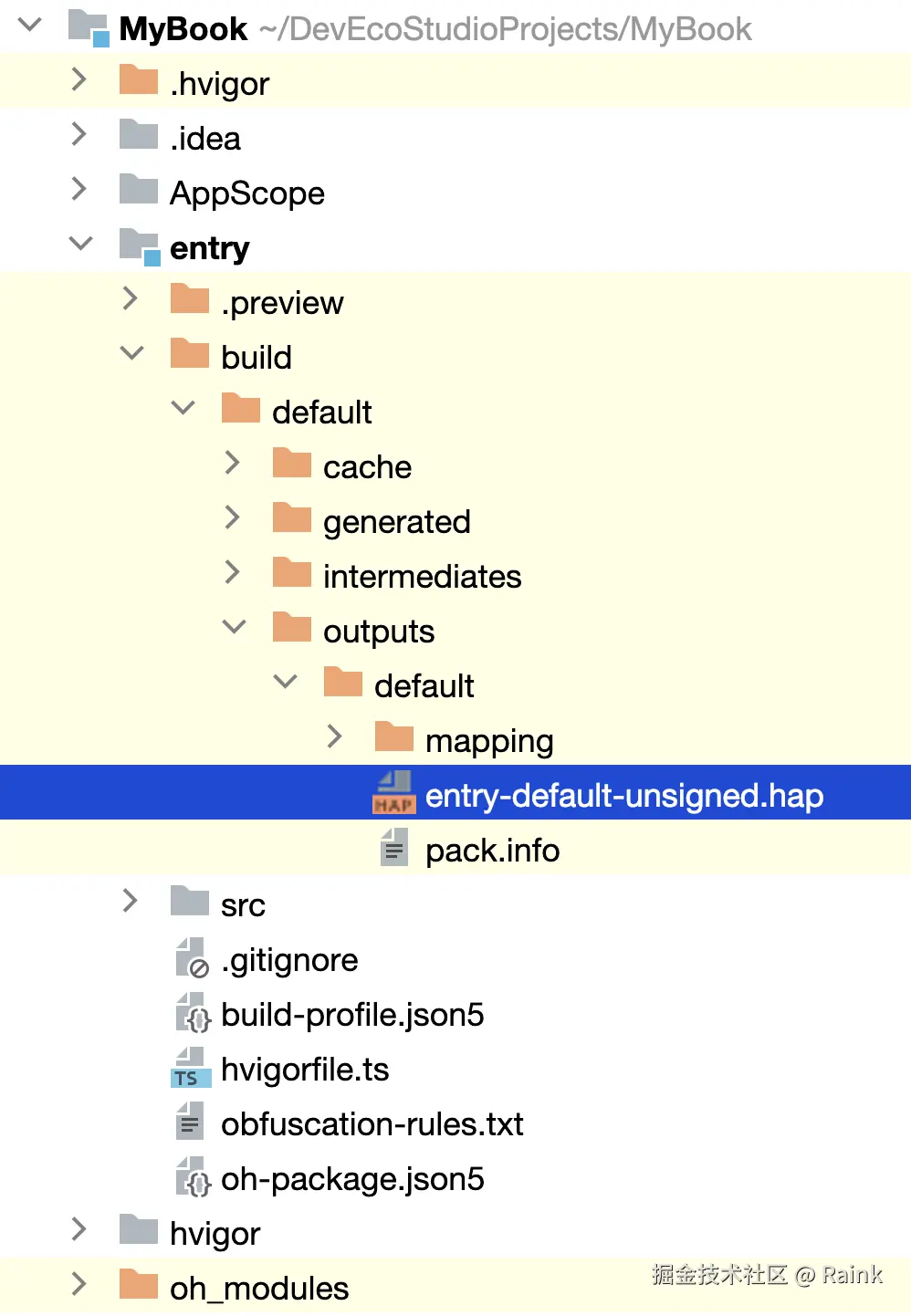

图7-9 HAP编译后的产物（.hap）

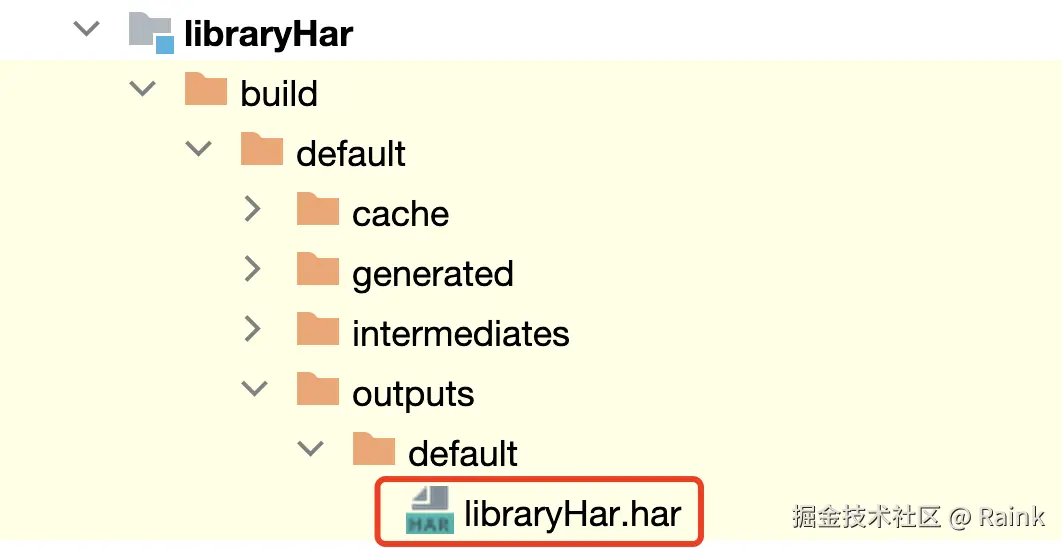

图7-10 HAR编译后的产物（.har）

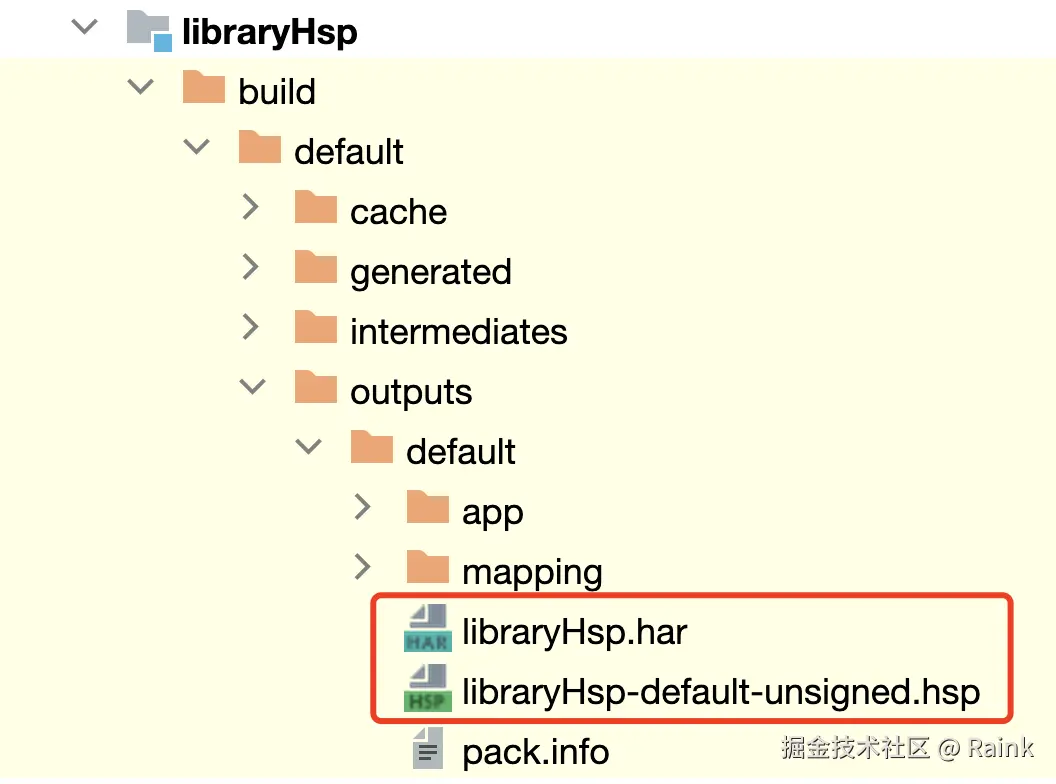

图7-11 HSP编译后的产物（接口har + .hsp）

图7-12 APP编译后的产物（.app）

如何选择HAR和HSP共享包

在HarmonyOS应用开发中，静态共享包（HAR）和动态共享包（HSP）均可用于代码与资源的共享。在多HAP（HarmonyOS Ability Package）场景下，若存在共用资产，建议使用HSP；否则，选择HAR。在单HAP场景下，若应用需要按需加载功能，则宜采用HSP，否则推荐使用HAR。此外，作为二方库或三方库时，应统一选择HAR。以下对单HAP和多HAP场景进行分析。

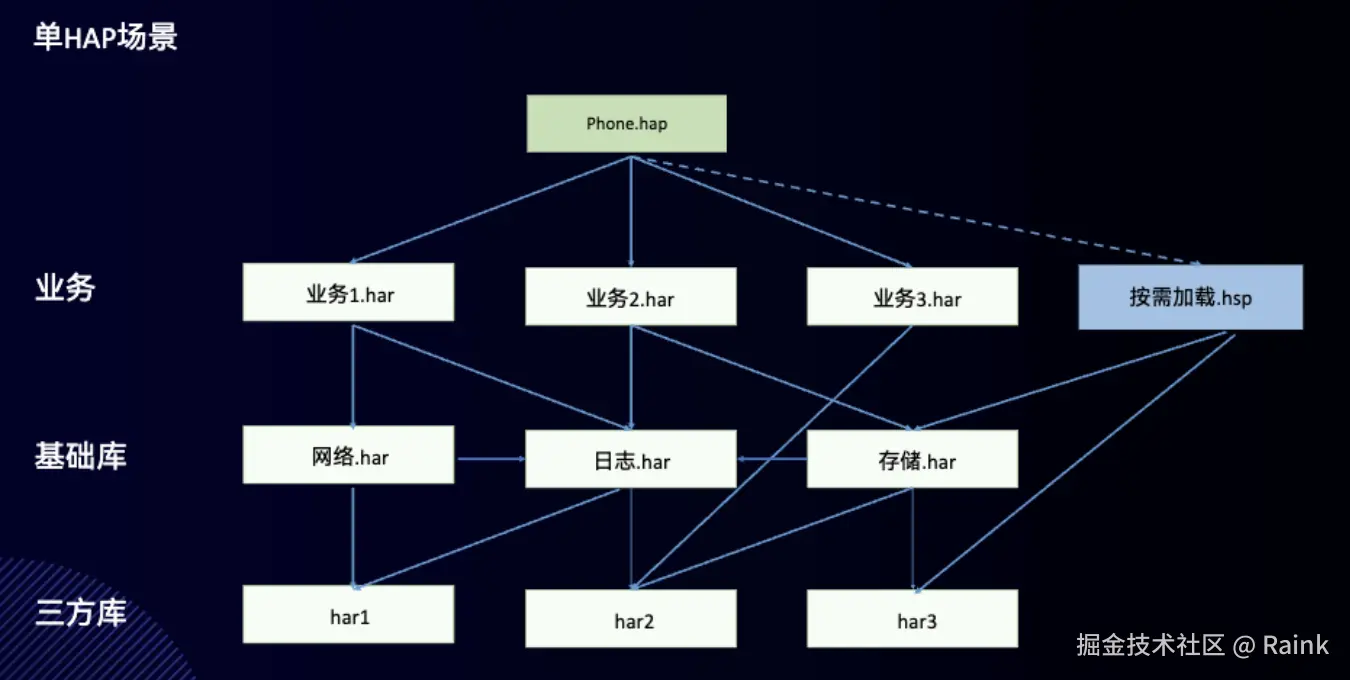

如图7-13所示，单HAP场景通常采用分层模块设计，指在同一设备上仅部署一个HAP包。这种情况在手机应用开发中较为常见，若应用仅面向手机端，可优先考虑单HAP包架构。在企业实际开发中，单HAP+多HAR包的形式较为常见。若应用无按需加载需求，建议全部采用HAR包，以提升性能。此外，对于功能相对简单的应用，HAR方案亦可有效控制包体积，使其保持较小规模。

图7-13 单HAP场景

在涉及动态加载的场景时，可以考虑按需加载。然而，按需加载通常涉及存储与HAR包之间的交叉引用，若二者直接组合在一起，可能会对应用包体积产生一定影响。因此，如何优化包体积成为一个重要问题。

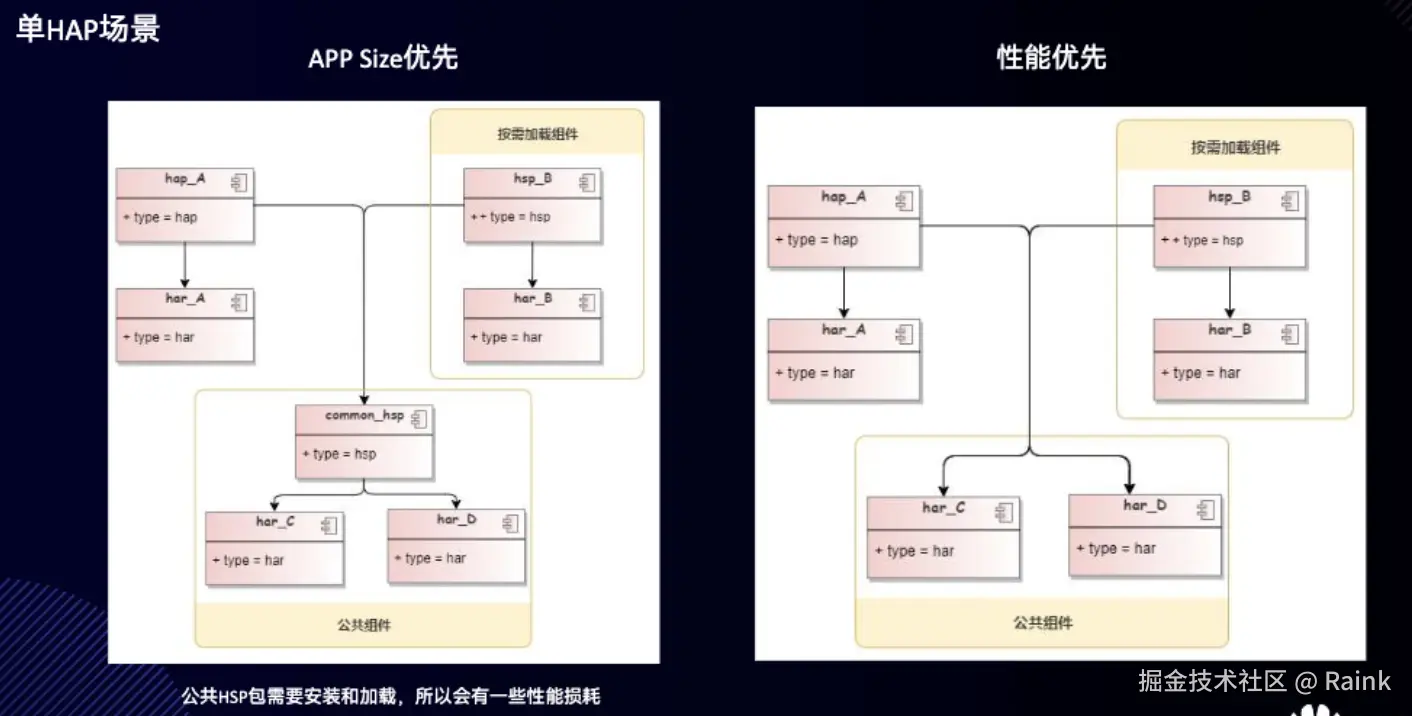

如图7-14所示，当动态包与HAP包存在共享的HAR包时，可以采用两种不同的优化策略： “应用体积优先” 与 “性能优先” 。

性能优先策略
在性能优先的场景下，不考虑包体积的增加，即使动态加载包与HAP包存在重复依赖（如图中所示的har_C和har_D），依然直接在各自的模块中保留这些依赖。尽管这种方式会导致包体积的增大，但只要整体大小仍在可接受范围内，该模式依然可取，其优势在于能减少动态加载带来的额外性能开销，从而提升运行效率。
应用体积优先策略
若应用对包体积较为敏感，可采用中间层进行优化。例如，使用一个公共HAP（common_hap）作为桥接层，该HAP内封装har_C和har_D，并通过HSP动态加载的方式供其他模块使用。这样一来，在保证功能完整的前提下，可有效减少应用整体体积，从而提升存储利用率与安装效率。

图7-14 单HAP场景优化策略

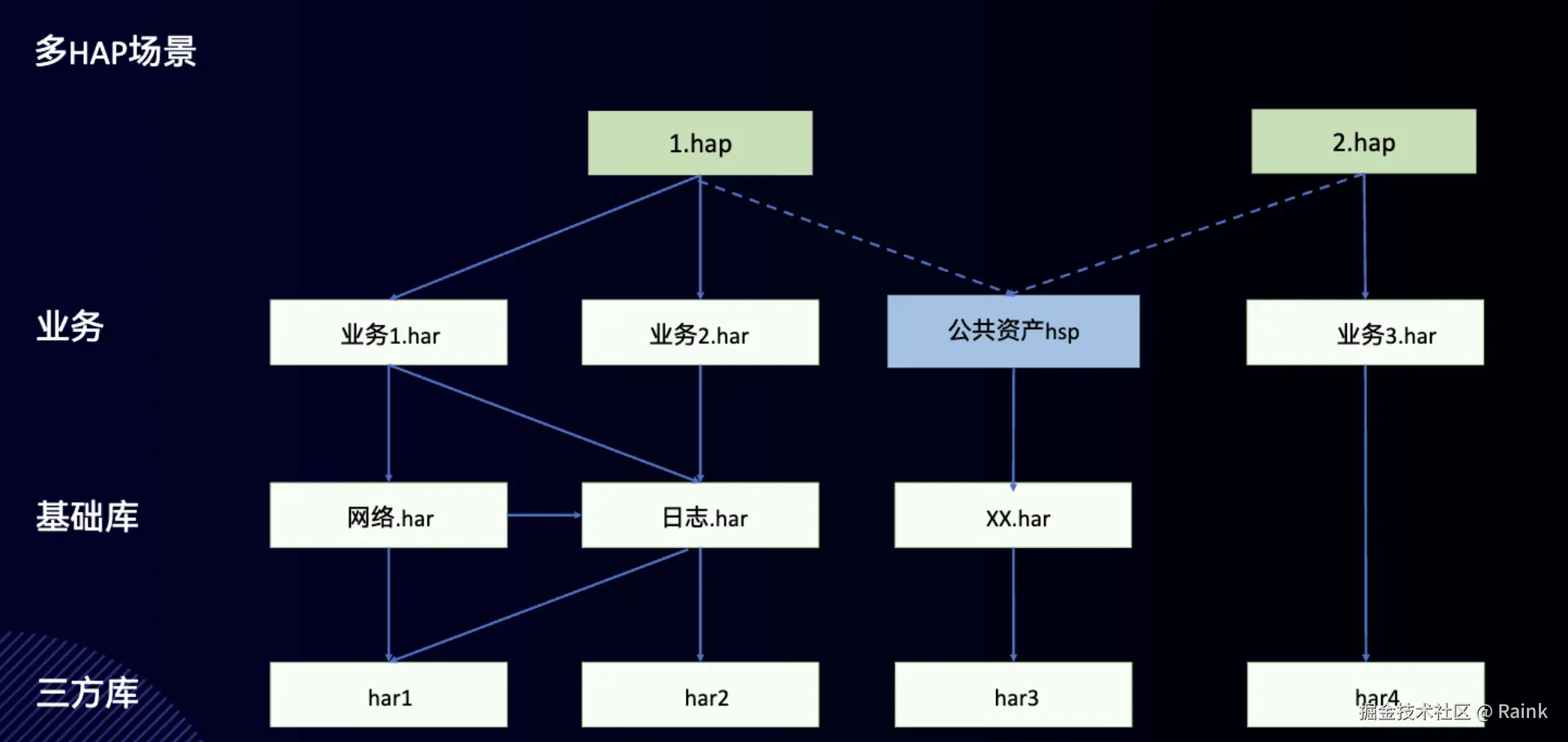

如图 7-15 所示，这是一个多 HAP 场景，主要应用于 2-in-1 设备，例如文档应用中分别打开 Word、Excel、PPT 等，每个功能模块可独立生成一个 Feature（Feather）并对应一个 HAP。每个 HAP 需维护自身的 HAR 包，如图中的 1.hap 和 2.hap，分别依赖 业务1.har 和 业务3.har，这些 HAR 包可拆解并独立为模块。

此外，部分公共资源可提取至 HSP 包，HSP 包本身也可引用 HAR 包。对于公共资产的优化，可通过合理的架构设计，使其高效复用，减少冗余依赖，并提高应用的整体性能和可维护性。

图7-15 多HAP场景

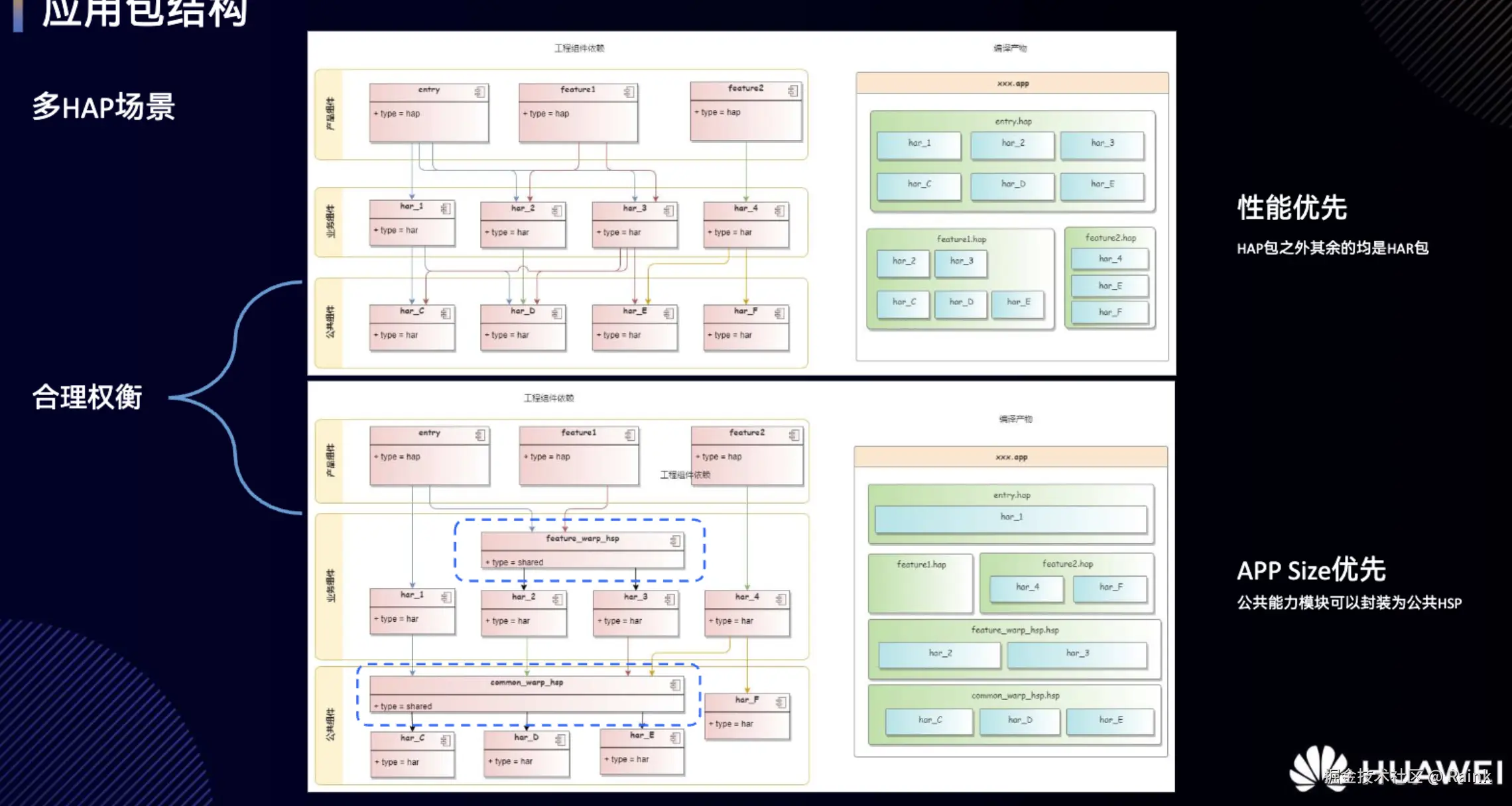

如图 7-16 所示，与单 HAP 场景类似，多 HAP 场景同样可分为 APP 大小（Size）优先和性能优先两种策略。对于某些公共资产，可以考虑放入 HSP 以减少包体积，但这可能会对性能产生一定影响。分包策略与单 HAP 场景基本一致，应根据具体需求进行权衡。

综合来看，在企业应用开发中，需合理平衡包的划分，避免盲目拆分。如果模块功能相对简单，且由小团队开发，可选择仅使用一个 HAR 包，以降低开发和维护成本，使架构更为简洁高效。

图7-16 多HAP场景优化策略

7.3 AbilityStage组件容器

AbilityStage是一个Module级别的组件容器，应用的HAP在首次加载时会创建一个AbilityStage实例，可以对该Module进行初始化等操作。

AbilityStage与Module一一对应，即一个Module拥有一个AbilityStage。

DevEco Studio默认工程中未自动生成AbilityStage，如需要使用AbilityStage的能力，可以手动新建一个AbilityStage文件，具体步骤如下。

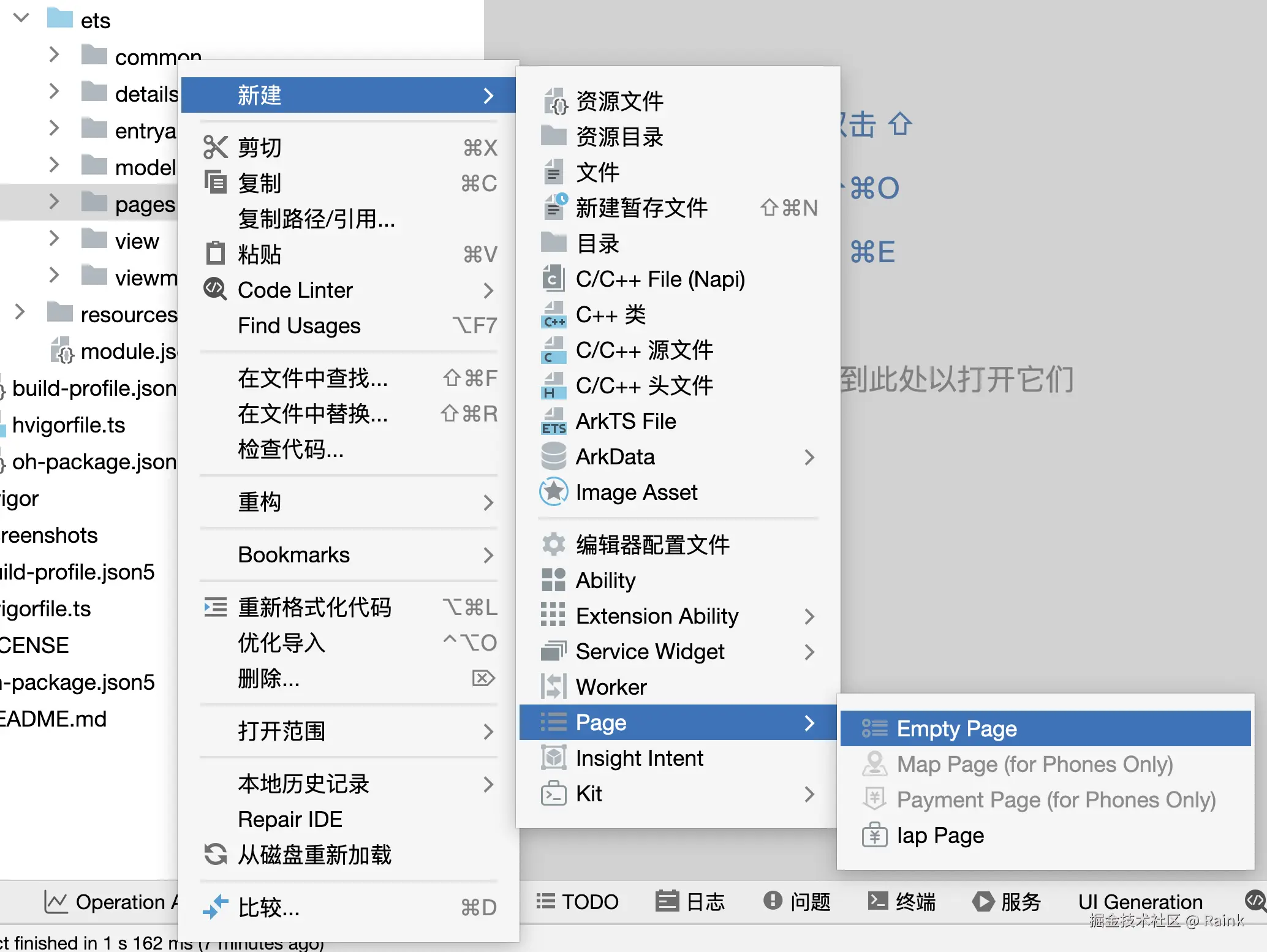

在工程Module对应的ets目录下，右键选择“New > Directory”，新建一个目录并命名为myabilitystage。
在myabilitystage目录，右键选择“New > ArkTS File”，新建一个文件并命名为MyAbilityStage.ets。
打开MyAbilityStage.ets文件，导入AbilityStage的依赖包，自定义类继承AbilityStage并加上需要的生命周期回调，示例中增加了一个onCreate()生命周期回调。

import { AbilityStage, Want } from '@kit.AbilityKit'

export default class MyAbilityStage extends AbilityStage {
  onCreate(): void {
    // 应用HAP首次加载时触发，
    // 可以在此执行该Module的初始化操作（例如资源预加载、线程创建等）。
  }

  onAcceptWant(want: Want): string {
    // 仅specified模式下触发
    return 'MyAbilityStage'
  }
}

在module.json5配置文件中，通过配置srcEntry参数来指定模块对应的代码路径，以作为HAP加载的入口。

{
  "module": {
    "name": "entry",
    "type": "entry",
    "srcEntry": "./ets/myabilitystage/MyAbilityStage.ets",
    // ...
  }
}

AbilityStage拥有onCreate()生命周期回调和onAcceptWant()、onConfigurationUpdated()、onMemoryLevel()事件回调。

onCreate()生命周期回调：在开始加载对应Module的第一个UIAbility实例之前会先创建AbilityStage，并在AbilityStage创建完成之后执行其onCreate()生命周期回调。AbilityStage模块提供在Module加载的时候，通知开发者，可以在此进行该Module的初始化（如资源预加载，线程创建等）能力。

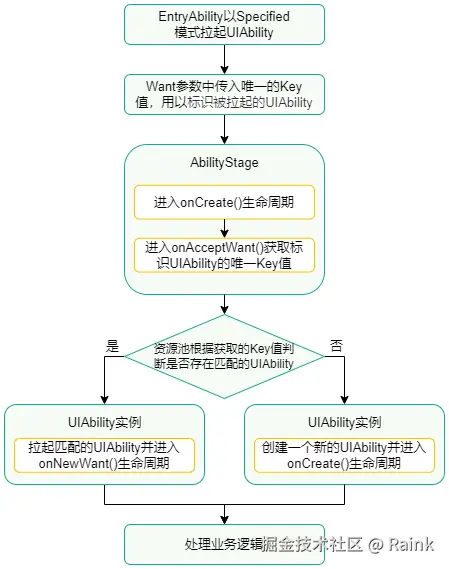

onAcceptWant()事件回调：UIAbility指定实例模式（specified）启动时候触发的事件回调。
onConfigurationUpdated()事件回调：当系统全局配置发生变更时触发的事件，系统语言、深浅色等。
onMemoryLevel()事件回调：当系统调整内存时触发的事件。

应用被切换到后台时，系统会将在后台的应用保留在缓存中。即使应用处于缓存中，也会影响系统整体性能。当系统资源不足时，系统会通过多种方式从应用中回收内存，必要时会完全停止应用，从而释放内存用于执行关键任务。为了进一步保持系统内存的平衡，避免系统停止用户的应用进程，可以在AbilityStage中的onMemoryLevel()生命周期回调中订阅系统内存的变化情况，释放不必要的资源。

import { AbilityStage, AbilityConstant } from '@kit.AbilityKit'

export default class MyAbilityStage extends AbilityStage {
  onMemoryLevel(level: AbilityConstant.MemoryLevel): void {
    // 根据系统可用内存的变化情况，释放不必要的内存
  }
}

7.4 UIAbility组件

UIAbility组件是一种包含UI的应用组件，主要用于和用户交互。

UIAbility的设计理念：

原生支持应用组件级的跨端迁移和多端协同。
支持多设备和多窗口形态。

UIAbility划分原则与建议：

UIAbility组件是系统调度的基本单元，为应用提供绘制界面的窗口。一个应用可以包含一个或多个UIAbility组件。例如，在支付应用中，可以将入口功能和收付款功能分别配置为独立的UIAbility。

每一个UIAbility组件实例都会在最近任务列表中显示一个对应的任务。

对于开发者而言，可以根据具体场景选择单个还是多个UIAbility，划分建议如下：

如果开发者希望在任务视图中看到一个任务，建议使用“一个UIAbility+多个页面”的方式，可以避免不必要的资源加载。
如果开发者希望在任务视图中看到多个任务，或者需要同时开启多个窗口，建议使用多个UIAbility实现不同的功能。

例如，即时通讯类应用中的消息列表与音视频通话采用不同的UIAbility进行开发，既可以方便地切换任务窗口，又可以实现应用的两个任务窗口在一个屏幕上分屏显示。

为使应用能够正常使用UIAbility，需要在module.json5配置文件的abilities标签中声明UIAbility的名称、入口、标签等相关信息。

{
  "module": {
    // ...
    "abilities": [
      {
        // UIAbility组件的名称
        "name": "EntryAbility",
        // UIAbility组件的代码路径
        "srcEntry": "./ets/entryability/EntryAbility.ets",
        // UIAbility组件的描述信息
        "description": "$string:EntryAbility_desc",
        // UIAbility组件的图标
        "icon": "$media:icon",
        // UIAbility组件的标签
        "label": "$string:EntryAbility_label",
        // UIAbility组件启动页面图标资源文件的索引
        "startWindowIcon": "$media:icon",
        // UIAbility组件启动页面背景颜色资源文件的索引
        "startWindowBackground": "$color:start_window_background",
        // ...
      }
    ]
  }
}

7.4.1 UIAbility组件生命周期

7.4.1.1 概述

当用户打开、切换和返回到对应应用时，应用中的UIAbility实例会在其生命周期的不同状态之间转换。UIAbility类提供了一系列回调，通过这些回调可以知道当前UIAbility实例的某个状态发生改变，会经过UIAbility实例的创建和销毁，或者UIAbility实例发生了前后台的状态切换。

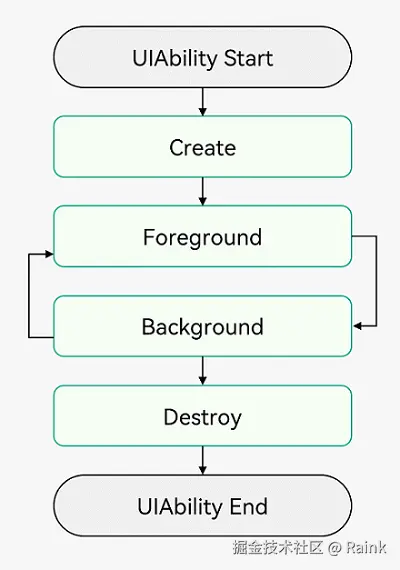

UIAbility的生命周期包括Create、Foreground、Background、Destroy四个状态，如下图所示。

图7-17 UIAbility生命周期状态

7.4.1.2 生命周期状态说明

Create状态

Create状态为在应用加载过程中，UIAbility实例创建完成时触发，系统会调用onCreate()回调。可以在该回调中进行页面初始化操作，例如变量定义资源加载等，用于后续的UI展示。

import { AbilityConstant, UIAbility, Want } from '@kit.AbilityKit'

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    // 页面初始化
  }
  // ...
}

WindowStageCreate和WindowStageDestroy状态

UIAbility实例创建完成之后，在进入Foreground之前，系统会创建一个WindowStage。WindowStage创建完成后会进入onWindowStageCreate()回调，可以在该回调中设置UI加载、设置WindowStage的事件订阅。

图7-18 WindowStageCreate和WindowStageDestroy状态

在onWindowStageCreate()回调中通过loadContent()方法设置应用要加载的页面，并根据需要调用on('windowStageEvent')方法订阅WindowStage的事件（获焦/失焦、切到前台/切到后台、前台可交互/前台不可交互）。

import { UIAbility } from '@kit.AbilityKit'
import { window } from '@kit.ArkUI'
import { hilog } from '@kit.PerformanceAnalysisKit'

const TAG: string = '[EntryAbility]'
const DOMAIN_NUMBER: number = 0xFF00

export default class EntryAbility extends UIAbility {
  // ...
  onWindowStageCreate(windowStage: window.WindowStage): void {
    // 设置WindowStage的事件订阅
    //（获焦/失焦、切到前台/切到后台、前台可交互/前台不可交互）
    try {
      windowStage.on('windowStageEvent', (data) => {
        let stageEventType: window.WindowStageEventType = data
        switch (stageEventType) {
          case window.WindowStageEventType.SHOWN: // 切到前台
            hilog.info(DOMAIN_NUMBER, TAG, `windowStage foreground.`)
            break;
          case window.WindowStageEventType.ACTIVE: // 获焦状态
            hilog.info(DOMAIN_NUMBER, TAG, `windowStage active.`)
            break;
          case window.WindowStageEventType.INACTIVE: // 失焦状态
            hilog.info(DOMAIN_NUMBER, TAG, `windowStage inactive.`)
            break;
          case window.WindowStageEventType.HIDDEN: // 切到后台
            hilog.info(DOMAIN_NUMBER, TAG, `windowStage background.`)
            break;
          case window.WindowStageEventType.RESUMED: // 前台可交互状态
            hilog.info(DOMAIN_NUMBER, TAG, `windowStage resumed.`)
            break;
          case window.WindowStageEventType.PAUSED: // 前台不可交互状态
            hilog.info(DOMAIN_NUMBER, TAG, `windowStage paused.`)
            break;
          default:
            break;
        }
      })
    } catch (exception) {
      hilog.error(DOMAIN_NUMBER, TAG,
        ` ${JSON.stringify(exception)}`)
    }
    hilog.info(
      DOMAIN_NUMBER,
      TAG, `%{public}s`,
      `Ability onWindowStageCreate`
    )
    // 设置UI加载
    windowStage.loadContent('pages/Index', (err, data) => {
      // ...
    })
  }
}

对应于onWindowStageCreate()回调。在UIAbility实例销毁之前，则会先进入onWindowStageDestroy()回调，可以在该回调中释放UI资源。

import { UIAbility } from '@kit.AbilityKit'
import { window } from '@kit.ArkUI'

export default class EntryAbility extends UIAbility {
  windowStage: window.WindowStage | undefined = undefined

  // ...
  onWindowStageCreate(windowStage: window.WindowStage): void {
    this.windowStage = windowStage
    // ...
  }

  onWindowStageDestroy() {
    // 释放UI资源
  }
}

WindowStageWillDestroy状态

对应onWindowStageWillDestroy()回调，在WindowStage销毁前执行，此时WindowStage可以使用。

import { UIAbility } from '@kit.AbilityKit'
import { window } from '@kit.ArkUI'
import { BusinessError } from '@kit.BasicServicesKit'
import { hilog } from '@kit.PerformanceAnalysisKit'

const TAG: string = '[EntryAbility]'
const DOMAIN_NUMBER: number = 0xFF00

export default class EntryAbility extends UIAbility {
  windowStage: window.WindowStage | undefined = undefined
  // ...
  onWindowStageCreate(windowStage: window.WindowStage): void {
    this.windowStage = windowStage
    // ...
  }

  onWindowStageWillDestroy(windowStage: window.WindowStage) {
    // 释放通过windowStage对象获取的资源
    // 在onWindowStageWillDestroy()中注销WindowStage事件订阅
    //（获焦/失焦、切到前台/切到后台、前台可交互/前台不可交互）
    try {
      if (this.windowStage) {
        this.windowStage.off('windowStageEvent')
      }
    } catch (err) {
      let code = (err as BusinessError).code
      let message = (err as BusinessError).message
      hilog.error(
        DOMAIN_NUMBER,
        TAG,
        `Code is ${code}, message is ${message}`
      )
    }
  }

  onWindowStageDestroy() {
    // 释放UI资源
  }
}

Foreground和Background状态

Foreground和Background状态分别在UIAbility实例切换至前台和切换至后台时触发，对应于onForeground()回调和onBackground()回调。

onForeground()回调，在UIAbility的UI可见之前，如UIAbility切换至前台时触发。可以在onForeground()回调中申请系统需要的资源，或者重新申请在onBackground()中释放的资源。

onBackground()回调，在UIAbility的UI完全不可见之后，如UIAbility切换至后台时候触发。可以在onBackground()回调中释放UI不可见时无用的资源，或者在此回调中执行较为耗时的操作，例如状态保存等。

例如应用在使用过程中需要使用用户定位时，假设应用已获得用户的定位权限授权。在UI显示之前，可以在onForeground()回调中开启定位功能，从而获取到当前的位置信息。

当应用切换到后台状态，可以在onBackground()回调中停止定位功能，以节省系统的资源消耗。

import { UIAbility } from '@kit.AbilityKit'

export default class EntryAbility extends UIAbility {
  // ...

  onForeground(): void {
    // 申请系统需要的资源，或者重新申请在onBackground()中释放的资源
  }

  onBackground(): void {
    // 释放UI不可见时无用的资源，或者在此回调中执行较为耗时的操作
    // 例如状态保存等
  }
}

当应用的UIAbility实例已创建，且UIAbility配置为singleton启动模式时，再次调用startAbility()方法启动该UIAbility实例时，只会进入该UIAbility的onNewWant()回调，不会进入其onCreate()和onWindowStageCreate()生命周期回调。应用可以在该回调中更新要加载的资源和数据等，用于后续的UI展示。

import { AbilityConstant, UIAbility, Want } from '@kit.AbilityKit'

export default class EntryAbility extends UIAbility {
  // ...

  onNewWant(want: Want, launchParam: AbilityConstant.LaunchParam) {
    // 更新资源、数据
  }
}

Destroy状态

Destroy状态在UIAbility实例销毁时触发。可以在onDestroy()回调中进行系统资源的释放、数据的保存等操作。

例如，调用terminateSelf()方法停止当前UIAbility实例，执行onDestroy()回调，并完成UIAbility实例的销毁。

import { UIAbility } from '@kit.AbilityKit'

export default class EntryAbility extends UIAbility {
  // ...

  onDestroy() {
    // 系统资源的释放、数据的保存等
  }
}

7.4.2 UIAbility组件启动模式

UIAbility的启动模式是指UIAbility实例在启动时的不同呈现状态。针对不同的业务场景，系统提供了三种启动模式：

singleton（单实例模式）
multiton（多实例模式）
specified（指定实例模式）

7.4.2.1 singleton启动模式

singleton启动模式为单实例模式，也是默认情况下的启动模式。

每次调用startAbility()方法时，如果应用进程中该类型的UIAbility实例已经存在，则复用系统中的UIAbility实例。系统中只存在唯一一个该UIAbility实例，即在最近任务列表中只存在一个该类型的UIAbility实例。

如果需要使用singleton启动模式，在module.json5配置文件中的launchType字段配置为singleton即可。

{
  "module": {
    // ...
    "abilities": [
      {
        "launchType": "singleton",
        // ...
      }
    ]
  }
}

效果演示见案例视频。

7.4.2.2 multiton启动模式

multiton启动模式为多实例模式，每次调用startAbility()方法时，都会在应用进程中创建一个新的该类型UIAbility实例。即在最近任务列表中可以看到有多个该类型的UIAbility实例。这种情况下可以将UIAbility配置为multiton（多实例模式）。

multiton启动模式的开发使用，在module.json5配置文件中的launchType字段配置为multiton即可。

{
  "module": {
    // ...
    "abilities": [
      {
        "launchType": "multiton",
        // ...
      }
    ]
  }
}

效果演示见案例视频。

7.4.2.3 specified启动模式

specified启动模式为指定实例模式，针对一些特殊场景使用（例如文档应用中每次新建文档希望都能新建一个文档实例，重复打开一个已保存的文档希望打开的都是同一个文档实例）。

图7-19 指定实例启动模式原理

假设应用有两个UIAbility实例，即EntryAbility和SpecifiedAbility。EntryAbility以specified模式启动SpecifiedAbility。基本原理如下：

EntryAbility调用startAbility()方法，并在Want的parameters字段中设置唯一的Key值，用于标识SpecifiedAbility。
系统在拉起SpecifiedAbility之前，会先进入对应的AbilityStage的onAcceptWant()生命周期回调，获取用于标识目标UIAbility的Key值。
系统会根据获取的Key值来匹配UIAbility。

- 如果匹配到对应的UIAbility，则会启动该UIAbility实例，并进入onNewWant()生命周期回调。
- 如果无法匹配对应的UIAbility，则会创建一个新的UIAbility实例，并进入该UIAbility实例的onCreate()生命周期回调和onWindowStageCreate()生命周期回调。

具体实现步骤如下：

在SpecifiedAbility中，需要将module.json5配置文件的launchType字段配置为specified。

{
  "module": {
    // ...
    "abilities": [
      {
        "launchType": "specified",
        // ...
      }
    ]
  }
}

在EntryAbility中，调用startAbility()方法时，可以在want参数中传入了自定义参数instanceKey作为唯一标识符，以此来区分不同的UIAbility实例。示例中instanceKey的value值设置为字符串'KEY'。

// 在启动指定实例模式的UIAbility时，给每一个UIAbility实例配置一个独立的Key标识
// 例如在文档使用场景中，可以用文档路径作为Key标识
 import { common, Want } from '@kit.AbilityKit'
 import { hilog } from '@kit.PerformanceAnalysisKit'
 import { BusinessError } from '@kit.BasicServicesKit'

 const TAG: string = '[Page_StartModel]'
 const DOMAIN_NUMBER: number = 0xFF00

 function getInstance(): string {
   return 'KEY'
 }

 @Entry
 @Component
 struct Page_StartModel {
   private KEY_NEW = 'KEY'

   build() {
     Row() {
       Column() {
         // ...
         Button()
           .onClick(() => {
             let context: common.UIAbilityContext
               = getContext(this) as common.UIAbilityContext
             // context为调用方UIAbility的UIAbilityContext;
             let want: Want = {
               deviceId: '', // deviceId为空表示本设备
               bundleName: 'com.samples.stagemodelabilitydevelop',
               abilityName: 'SpecifiedFirstAbility',
               moduleName: 'entry', // moduleName非必选
               parameters: {
                 // 自定义信息
                 instanceKey: this.KEY_NEW
               }
             }
             context.startAbility(want).then(() => {
               hilog.info(
                 DOMAIN_NUMBER,
                 TAG,
                 'Succeeded in starting SpecifiedAbility.'
               )
             }).catch((err: BusinessError) => {
               hilog.error(
                 DOMAIN_NUMBER,
                 TAG,
                 `Failed to start SpecifiedAbility. Code is ${err.code},
                 message is ${err.message}`
               )
             })
             this.KEY_NEW = this.KEY_NEW + 'a'
           })
         // ...
         Button()
           .onClick(() => {
             let context: common.UIAbilityContext
               = getContext(this) as common.UIAbilityContext
             // context为调用方UIAbility的UIAbilityContext
             let want: Want = {
               deviceId: '', // deviceId为空表示本设备
               bundleName: 'com.samples.stagemodelabilitydevelop',
               abilityName: 'SpecifiedSecondAbility',
               moduleName: 'entry', // moduleName非必选
               parameters: {
                 // 自定义信息
                 instanceKey: getInstance()
               }
             }
             context.startAbility(want).then(() => {
               hilog.info(
                 DOMAIN_NUMBER,
                 TAG, 'Succeeded in starting SpecifiedAbility.'
               )
             }).catch((err: BusinessError) => {
               hilog.error(
                 DOMAIN_NUMBER,
                 TAG,
                 `Failed to start SpecifiedAbility. Code is ${err.code},
                 message is ${err.message}`
               )
             })
             this.KEY_NEW = this.KEY_NEW + 'a'
           })
         // ...
       }
       .width('100%')
     }
     .height('100%')
   }
 }

开发者根据业务在SpecifiedAbility的onAcceptWant()生命周期回调设置该UIAbility的标识。示例中标识设置为SpecifiedAbilityInstance_KEY。

import { AbilityStage, Want } from '@kit.AbilityKit'

export default class MyAbilityStage extends AbilityStage {
   onAcceptWant(want: Want): string {
     // 在被调用方的AbilityStage中，针对启动模式为specified的UIAbility
     // 返回一个UIAbility实例对应的一个Key值
     // 当前示例指的是module1 Module的SpecifiedAbility
     if (
       want.abilityName === 'SpecifiedFirstAbility'
       || want.abilityName === 'SpecifiedSecondAbility'
     ) {
       // 返回的字符串KEY标识为自定义拼接的字符串内容
       if (want.parameters) {
         return `SpecifiedAbilityInstance_${want.parameters.instanceKey}`
       }
     }
     // ...
     return 'MyAbilityStage'
   }
}

例如在文档应用中，可以为不同的文档实例内容绑定不同的Key值。每次新建文档时，可以传入一个新的Key值（例如可以将文件的路径作为一个Key标识），此时AbilityStage中启动UIAbility时都会创建一个新的UIAbility实例；当新建的文档保存之后，回到桌面，或者新打开一个已保存的文档，回到桌面，此时再次打开该已保存的文档，此时AbilityStage中再次启动该UIAbility时，打开的仍然是之前原来已保存的文档界面。

效果演示见案例视频。

7.4.3 UIAbility组件基本用法

UIAbility组件的基本用法包括：指定UIAbility的启动页面以及获取UIAbility的上下文UIAbilityContext。

7.4.3.1 指定UIAbility的启动页面

应用中的UIAbility在启动过程中，需要指定启动页面，否则应用启动后会因为没有默认加载页面而导致白屏。可以在UIAbility的onWindowStageCreate()生命周期回调中，通过WindowStage对象的loadContent()方法设置启动页面。

import { UIAbility } from '@kit.AbilityKit'
import { window } from '@kit.ArkUI'

export default class EntryAbility extends UIAbility {
  onWindowStageCreate(windowStage: window.WindowStage): void {
    // 主窗口已创建，为此 ability 设置主页面
    windowStage.loadContent('pages/Index', (err, data) => {
      // ...
    })
  }
  // ...
}

7.4.3.2 获取UIAbility的上下文信息

UIAbility类拥有自身的上下文信息，该信息为UIAbilityContext类的实例，UIAbilityContext类拥有abilityInfo、currentHapModuleInfo等属性。通过UIAbilityContext可以获取UIAbility的相关配置信息，如包代码路径、Bundle名称、Ability名称和应用程序需要的环境状态等属性信息，以及可以获取操作UIAbility实例的方法（如startAbility()、connectServiceExtensionAbility()、terminateSelf()等）。

如果需要在页面中获得当前Ability的Context，可调用getContext接口获取当前页面关联的UIAbilityContext或ExtensionContext。

在UIAbility中可以通过this.context获取UIAbility实例的上下文信息。

import { UIAbility, AbilityConstant, Want } from '@kit.AbilityKit'

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    // 获取UIAbility实例的上下文
    let context = this.context
    // ...
  }
}

在页面中获取UIAbility实例的上下文信息，包括导入依赖资源context模块和在组件中定义一个context变量两个部分。

import { common, Want } from '@kit.AbilityKit'

@Entry
@Component
struct Page_EventHub {
  private context = getContext(this) as common.UIAbilityContext

  startAbilityTest(): void {
    let want: Want = {
      // Want参数信息
    }
    this.context.startAbility(want)
  }

  // 页面展示
  build() {
    // ...
  }
}

也可以在导入依赖资源context模块后，在具体使用UIAbilityContext前进行变量定义。

import { common, Want } from '@kit.AbilityKit'

@Entry
@Component
struct Page_UIAbilityComponentsBasicUsage {
  startAbilityTest(): void {
    let context = getContext(this) as common.UIAbilityContext
    let want: Want = {
      // Want参数信息
    }
    context.startAbility(want)
  }

  // 页面展示
  build() {
    // ...
  }
}

当业务完成后，开发者如果想要终止当前UIAbility实例，可以通过调用terminateSelf()方法实现。

import { common } from '@kit.AbilityKit'
import { BusinessError } from '@kit.BasicServicesKit'

@Entry
@Component
struct Page_UIAbilityComponentsBasicUsage {
  // 页面展示
  build() {
    Column() {
      //...
      Button('FuncAbilityB')
        .onClick(() => {
          let context = getContext(this) as common.UIAbilityContext
          try {
            context.terminateSelf((err: BusinessError) => {
              if (err.code) {
                // 处理业务逻辑错误
                console.error(
                  `code is ${err.code},
                  message is ${err.message}`
                )
                return;
              }
              // 执行正常业务
              console.info('terminateSelf succeed')
            });
          } catch (err) {
            // 捕获同步的参数错误
            let code = (err as BusinessError).code
            let message = (err as BusinessError).message
            console.error(`code is ${code}, message is ${message}`)
          }
        })
    }
  }
}

7.4.4 UIAbility组件与UI的数据同步

基于当前的应用模型，可以通过以下几种方式来实现UIAbility组件与UI之间的数据同步。

使用EventHub进行数据通信：在基类Context中提供了EventHub对象，可以通过发布订阅方式来实现事件的传递。在事件传递前，订阅者需要先进行订阅，当发布者发布事件时，订阅者将接收到事件并进行相应处理。
使用V1版状态管理AppStorage/LocalStorage进行数据同步：ArkUI提供了AppStorage和LocalStorage两种应用级别的状态管理方案，可用于实现应用级别和UIAbility级别的数据同步。
使用V2版状态管理AppStorageV2进行数据同步：ArkUI提供了AppStorage应用级别的状态管理方案，可用于实现应用级别和UIAbility级别的数据同步。

7.4.4.1 使用EventHub进行数据通信

EventHub为UIAbility组件提供了事件机制，使它们能够进行订阅、取消订阅和触发事件等数据通信能力。

在基类Context中，提供了EventHub对象，可用于在UIAbility组件实例内通信。使用EventHub实现UIAbility与UI之间的数据通信需要先获取EventHub对象，本节将以此为例进行说明。

在UIAbility中调用eventHub.on()方法注册一个自定义事件“event1”，eventHub.on()有如下两种调用方式，使用其中一种即可。

import { hilog } from '@kit.PerformanceAnalysisKit'
import {
  UIAbility,
  Context,
  Want,
  AbilityConstant
} from '@kit.AbilityKit'

const DOMAIN_NUMBER: number = 0xFF00
const TAG: string = '[EventAbility]'

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    // 获取eventHub
    let eventhub = this.context.eventHub
    // 执行订阅操作
    eventhub.on('event1', this.eventFunc)
    eventhub.on('event1', (data: string) => {
      // 触发事件，完成相应的业务操作
    })
    hilog.info(DOMAIN_NUMBER, TAG, '%{public}s', 'Ability onCreate')
  }

  // ...
  eventFunc(argOne: Context, argTwo: Context): void {
    hilog.info(DOMAIN_NUMBER, TAG, '1. ' + `${argOne}, ${argTwo}`)
    return
  }
}

在UI中通过eventHub.emit()方法触发该事件，在触发事件的同时，根据需要传入参数信息。

import { common } from '@kit.AbilityKit'
import { promptAction } from '@kit.ArkUI'

@Entry
@Component
struct Page_EventHub {
  private context = getContext(this) as common.UIAbilityContext

  eventHubFunc(): void {
    // 不带参数触发自定义“event1”事件
    this.context.eventHub.emit('event1')
    // 带1个参数触发自定义“event1”事件
    this.context.eventHub.emit('event1', 1)
    // 带2个参数触发自定义“event1”事件
    this.context.eventHub.emit('event1', 2, 'test')
    // 开发者可以根据实际的业务场景设计事件传递的参数
  }

  build() {
    Column() {
      // ...
      List({ initialIndex: 0 }) {
        ListItem() {
          Row() {
            // ...
          }
          .onClick(() => {
            this.eventHubFunc()
            promptAction.showToast({
              message: 'EventHubFuncA'
            });
          })
        }

        // ...
        ListItem() {
          Row() {
            // ...
          }
          .onClick(() => {
            this.context.eventHub.off('event1');
            promptAction.showToast({
              message: 'EventHubFuncB'
            });
          })
        }
        // ...
      }
      // ...
    }
    // ...
  }
}

在UIAbility的注册事件回调中可以得到对应的触发事件结果，运行日志结果如下所示。

[Example].[Entry].[EntryAbility] 1. []
[Example].[Entry].[EntryAbility] 1. [1]
[Example].[Entry].[EntryAbility] 1. [2,"test"]

4. 在自定义事件“event1”使用完成后，可以根据需要调用eventHub.off()方法取消该事件的订阅。

import { UIAbility } from '@kit.AbilityKit'

export default class EntryAbility extends UIAbility {
  // ...
  onDestroy(): void {
    this.context.eventHub.off('event1')
  }
}

7.4.4.2 使用V1版状态管理AppStorage/LocalStorage进行数据同步

在V1版本的状态管理中，ArkUI提供了AppStorage和LocalStorage两种应用级别的状态管理方案，可用于实现应用级别和UIAbility级别的数据同步。使用这些方案可以方便地管理应用状态，提高应用性能和用户体验。其中，AppStorage是一个全局的状态管理器，适用于多个UIAbility共享同一状态数据的情况；而LocalStorage则是一个局部的状态管理器，适用于单个UIAbility内部使用的状态数据。通过这两种方案，开发者可以更加灵活地控制应用状态，提高应用的可维护性和可扩展性。

7.4.4.3 使用V2版状态管理AppStorageV2进行数据同步

在V2版本的状态管理中，ArkUI提供了AppStorageV2应用级别的状态管理方案，可用于实现应用级别和UIAbility级别的数据同步。使用这个方案可以方便地管理应用状态，提高应用性能和用户体验。AppStorageV2是提供状态变量在应用级全局共享的能力，开发者可以通过connect绑定同一个key，进行跨ability的数据共享。

7.4.5 UIAbility组件间交互

UIAbility是系统调度的最小单元。在设备内的功能模块之间跳转时，会涉及到启动特定的UIAbility，包括应用内的其他UIAbility、或者其他应用的UIAbility（例如启动三方支付UIAbility）。

本小节主要介绍启动应用内的UIAbility组件的方式。

7.4.5.1 启动应用内的UIAbility

当一个应用内包含多个UIAbility时，存在应用内启动UIAbility的场景。例如在支付应用中从入口UIAbility启动收付款UIAbility。

假设应用中有两个UIAbility：EntryAbility和FuncAbility（可以在同一个Module中，也可以在不同的Module中），需要从EntryAbility的页面中启动FuncAbility。

在EntryAbility中，通过调用startAbility()方法启动UIAbility，want为UIAbility实例启动的入口参数，其中bundleName为待启动应用的Bundle名称，abilityName为待启动的Ability名称，moduleName在待启动的UIAbility属于不同的Module时添加，parameters为自定义信息参数。

import { common, Want } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'
import { BusinessError } from '@kit.BasicServicesKit'

const TAG: string = '[Page_UIAbilityComponentsInteractive]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Page_UIAbilityComponentsInteractive {
  private context = getContext(this) as common.UIAbilityContext

  build() {
    Column() {
      //...
      List({ initialIndex: 0 }) {
        ListItem() {
          Row() {
            //...
          }
          .onClick(() => {
            // context为Ability对象的成员，在非Ability对象内部调用需要
            // 将Context对象传递过去
            let wantInfo: Want = {
              deviceId: '', // deviceId为空表示本设备
              bundleName: 'com.samples.stagemodelabilitydevelop',
              moduleName: 'entry', // moduleName非必选
              abilityName: 'FuncAbilityA',
              parameters: {
                // 自定义信息
                info: `来自EntryAbility ${TAG}页面`
              },
            }
            // context为调用方UIAbility的UIAbilityContext
            this.context.startAbility(wantInfo).then(() => {
              hilog.info(DOMAIN_NUMBER, TAG, 'startAbility success.')
            }).catch((error: BusinessError) => {
              hilog.error(DOMAIN_NUMBER, TAG, 'startAbility failed.')
            })
          })
        }
        //...
      }
      //...
    }
    //...
  }
}

在FuncAbility的onCreate()或者onNewWant()生命周期回调文件中接收EntryAbility传递过来的参数。

import { AbilityConstant, UIAbility, Want } from '@kit.AbilityKit'

export default class FuncAbilityA extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    // 接收调用方UIAbility传过来的参数
    let funcAbilityWant = want
    let info = funcAbilityWant?.parameters?.info
  }
  //...
}

在FuncAbility业务完成之后，如需要停止当前UIAbility实例，在FuncAbility中通过调用terminateSelf()方法实现。

import { common } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'

const TAG: string = '[Page_FromStageModel]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Page_FromStageModel {
  build() {
    Column() {
      //...
      Button('FuncAbilityB')
        .onClick(() => {
          // UIAbilityContext
          let context: common.UIAbilityContext
            = getContext(this) as common.UIAbilityContext
          // context为需要停止的UIAbility实例的AbilityContext
          context.terminateSelf((err) => {
            if (err.code) {
              hilog.error(
                DOMAIN_NUMBER,
                TAG,
                `Code is ${err.code}, message is ${err.message}`
              )
              return
            }
          })
        })
    }
    //...
  }
}

如需要关闭应用所有的UIAbility实例，可以调用ApplicationContext的killAllProcesses()方法实现关闭应用所有的进程。

7.4.5.2 启动应用内的UIAbility并获取返回结果

在一个EntryAbility启动另外一个FuncAbility时，希望在被启动的FuncAbility完成相关业务后，能将结果返回给调用方。例如在应用中将入口功能和账号登录功能分别设计为两个独立的UIAbility，在账号登录UIAbility中完成登录操作后，需要将登录的结果返回给入口UIAbility。

在EntryAbility中，调用startAbilityForResult()接口启动FuncAbility，异步回调中的data用于接收FuncAbility停止自身后返回给EntryAbility的信息。

import { common, Want } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'
import { promptAction } from '@kit.ArkUI'
import { BusinessError } from '@kit.BasicServicesKit'

const TAG: string = '[Page_UIAbilityComponentsInteractive]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Page_UIAbilityComponentsInteractive {
  build() {
    Column() {
      //...
      List({ initialIndex: 0 }) {
        ListItem() {
          Row() {
            //...
          }
          .onClick(() => {
            // UIAbilityContext
            let context: common.UIAbilityContext
              = getContext(this) as common.UIAbilityContext
            const RESULT_CODE: number = 1001
            let want: Want = {
              deviceId: '', // deviceId为空表示本设备
              bundleName: 'com.samples.stagemodelabilitydevelop',
              moduleName: 'entry', // moduleName非必选
              abilityName: 'FuncAbilityA',
              parameters: {
                // 自定义信息
                info: '来自EntryAbility UIAbilityComponentsInteractive页面'
              }
            }
            context.startAbilityForResult(want).then((data) => {
              if (data?.resultCode === RESULT_CODE) {
                // 解析被调用方UIAbility返回的信息
                let info = data.want?.parameters?.info;
                hilog.info(DOMAIN_NUMBER, TAG, JSON.stringify(info) ?? '')
                if (info !== null) {
                  promptAction.showToast({
                    message: JSON.stringify(info)
                  });
                }
              }
              hilog.info(
                DOMAIN_NUMBER,
                TAG,
                JSON.stringify(data.resultCode) ?? ''
              )
            }).catch((err: BusinessError) => {
              hilog.error(
                DOMAIN_NUMBER,
                TAG,
                `Code is ${err.code}, message is ${err.message}`
              )
            })
          })
        }
        //...
      }
      //...
    }
    //...
  }
}

在FuncAbility停止自身时，需要调用terminateSelfWithResult()方法，入参abilityResult为FuncAbility需要返回给EntryAbility的信息。

import { common } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'

const TAG: string = '[Page_FuncAbilityA]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Page_FuncAbilityA {
  build() {
    Column() {
      //...
      List({ initialIndex: 0 }) {
        ListItem() {
          Row() {
            //...
          }
          .onClick(() => {
            // UIAbilityContext
            let context: common.UIAbilityContext
              = getContext(this) as common.UIAbilityContext
            const RESULT_CODE: number = 1001
            let abilityResult: common.AbilityResult = {
              resultCode: RESULT_CODE,
              want: {
                bundleName: 'com.samples.stagemodelabilitydevelop',
                moduleName: 'entry', // moduleName非必选
                abilityName: 'FuncAbilityB',
                parameters: {
                  info: '来自FuncAbility Index页面'
                },
              },
            }
            context.terminateSelfWithResult(abilityResult, (err) => {
              if (err.code) {
                hilog.error(
                  DOMAIN_NUMBER,
                  TAG,
                  `Code is ${err.code}, message is ${err.message}`
                )
                return
              }
            })
          })
        }
        //...
      }
      //...
    }
    //...
  }
}

FuncAbility停止自身后，EntryAbility通过startAbilityForResult()方法回调接收被FuncAbility返回的信息，RESULT_CODE需要与前面的数值保持一致。

import { common, Want } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'
import { promptAction } from '@kit.ArkUI'
import { BusinessError } from '@kit.BasicServicesKit'

const TAG: string = '[Page_UIAbilityComponentsInteractive]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Page_UIAbilityComponentsInteractive {
  build() {
    Column() {
      //...
      List({ initialIndex: 0 }) {
        ListItem() {
          Row() {
            //...
          }
          .onClick(() => {
            let context: common.UIAbilityContext
              = getContext(this) as common.UIAbilityContext // UIAbilityContext
            const RESULT_CODE: number = 1001

            let want: Want = {
              deviceId: '', // deviceId为空表示本设备
              bundleName: 'com.samples.stagemodelabilitydevelop',
              moduleName: 'entry', // moduleName非必选
              abilityName: 'FuncAbilityA',
              parameters: {
                // 自定义信息
                info: '来自EntryAbility UIAbilityComponentsInteractive页面'
              }
            }
            context.startAbilityForResult(want).then((data) => {
              if (data?.resultCode === RESULT_CODE) {
                // 解析被调用方UIAbility返回的信息
                let info = data.want?.parameters?.info;
                hilog.info(
                  DOMAIN_NUMBER,
                  TAG,
                  JSON.stringify(info) ?? ''
                )
                if (info !== null) {
                  promptAction.showToast({
                    message: JSON.stringify(info)
                  });
                }
              }
              hilog.info(
                DOMAIN_NUMBER,
                TAG,
                JSON.stringify(data.resultCode) ?? ''
              )
            }).catch((err: BusinessError) => {
              hilog.error(
                DOMAIN_NUMBER,
                TAG,
                `Code is ${err.code}, message is ${err.message}`
              )
            })
          })
        }
        //...
      }
      //...
    }
    //...
  }
}

7.4.5.3 启动UIAbility的指定页面

概述

一个UIAbility可以对应多个页面，在不同的场景下启动该UIAbility时需要展示不同的页面，例如从一个UIAbility的页面中跳转到另外一个UIAbility时，希望启动目标UIAbility的指定页面。

UIAbility的启动分为两种情况：UIAbility冷启动和UIAbility热启动。

UIAbility冷启动：指的是UIAbility实例处于完全关闭状态下被启动，这需要完整地加载和初始化UIAbility实例的代码、资源等。
UIAbility热启动：指的是UIAbility实例已经启动并在前台运行过，由于某些原因切换到后台，再次启动该UIAbility实例，这种情况下可以快速恢复UIAbility实例的状态。

本小节主要讲解目标UIAbility冷启动和目标UIAbility热启动两种启动指定页面的场景，以及在讲解启动指定页面之前会讲解到在调用方如何指定启动页面。

调用方UIAbility指定启动页面

调用方UIAbility启动另外一个UIAbility时，通常需要跳转到指定的页面。例如FuncAbility包含两个页面（Index对应首页，Second对应功能A页面），此时需要在传入的want参数中配置指定的页面路径信息，可以通过want中的parameters参数增加一个自定义参数传递页面跳转信息。

import { common, Want } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'
import { BusinessError } from '@kit.BasicServicesKit'

const TAG: string = '[Page_UIAbilityComponentsInteractive]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Page_UIAbilityComponentsInteractive {
  build() {
    Column() {
      //...
      List({ initialIndex: 0 }) {
        ListItem() {
          Row() {
            //...
          }
          .onClick(() => {
            // UIAbilityContext
            let context: common.UIAbilityContext
              = getContext(this) as common.UIAbilityContext
            let want: Want = {
              deviceId: '', // deviceId为空表示本设备
              bundleName: 'com.samples.stagemodelabilityinteraction',
              moduleName: 'entry', // moduleName非必选
              abilityName: 'FuncAbility',
              parameters: { // 自定义参数传递页面信息
                router: 'funcA'
              }
            }
            // context为调用方UIAbility的UIAbilityContext
            context.startAbility(want).then(() => {
              hilog.info(
                DOMAIN_NUMBER,
                TAG,
                'Succeeded in starting ability.'
              )
            }).catch((err: BusinessError) => {
              hilog.error(
                DOMAIN_NUMBER,
                TAG,
                `Code is ${err.code}, message is ${err.message}`
              )
            })
          })
        }
        //...
      }
      //...
    }
    //...
  }
}

目标UIAbility冷启动

目标UIAbility冷启动时，在目标UIAbility的onCreate()生命周期回调中，接收调用方传过来的参数。然后在目标UIAbility的onWindowStageCreate()生命周期回调中，解析调用方传递过来的want参数，获取到需要加载的页面信息url，传入windowStage.loadContent()方法。

import { AbilityConstant, Want, UIAbility } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'
import { window, UIContext } from '@kit.ArkUI'

const DOMAIN_NUMBER: number = 0xFF00
const TAG: string = '[EntryAbility]'

export default class EntryAbility extends UIAbility {
  funcAbilityWant: Want | undefined = undefined
  uiContext: UIContext | undefined = undefined

  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    // 接收调用方UIAbility传过来的参数
    this.funcAbilityWant = want
  }

  onWindowStageCreate(windowStage: window.WindowStage): void {
    hilog.info(
      DOMAIN_NUMBER,
      TAG,
      '%{public}s',
      'Ability onWindowStageCreate'
    )
    // 主窗口已创建，为此ability设置主页面
    let url = 'pages/Index'
    if (
      this.funcAbilityWant?.parameters?.router
        && this.funcAbilityWant.parameters.router === 'funcA'
    ) {
      url = 'pages/Page_ColdStartUp'
    }
    windowStage.loadContent(url, (err, data) => {
      // ...
    })
  }
}

目标UIAbility热启动

在应用开发中，会遇到目标UIAbility实例之前已经启动过的场景，这时再次启动目标UIAbility时，不会重新走初始化逻辑，只会直接触发onNewWant()生命周期方法。为了实现跳转到指定页面，需要在onNewWant()中解析参数进行处理。

例如短信应用和联系人应用配合使用的场景。

用户先打开短信应用，短信应用的UIAbility实例启动，显示短信应用的主页。
用户将设备回到桌面界面，短信应用进入后台运行状态。
用户打开联系人应用，找到联系人张三。
用户点击联系人张三的短信按钮，会重新启动短信应用的UIAbility实例。
由于短信应用的UIAbility实例已经启动过了，此时会触发该UIAbility的onNewWant()回调，而不会再走onCreate()和onWindowStageCreate()等初始化逻辑。

图7-20 目标UIAbility热启动

开发步骤如下所示。

冷启动短信应用的UIAbility实例时，在onWindowStageCreate()生命周期回调中，通过调用getUIContext()接口获取UI上下文实例UIContext对象。

import { hilog } from '@kit.PerformanceAnalysisKit'
import { Want, UIAbility } from '@kit.AbilityKit'
import { window, UIContext } from '@kit.ArkUI'

const DOMAIN_NUMBER: number = 0xFF00
const TAG: string = '[EntryAbility]'

export default class EntryAbility extends UIAbility {
  funcAbilityWant: Want | undefined = undefined
  uiContext: UIContext | undefined = undefined

  // ...

  onWindowStageCreate(windowStage: window.WindowStage): void {
    // 主窗口已创建，为此ability设置主页面
    hilog.info(
      DOMAIN_NUMBER,
      TAG,
      '%{public}s',
      'Ability onWindowStageCreate'
    )
    let url = 'pages/Index'
    if (
      this.funcAbilityWant?.parameters?.router
        && this.funcAbilityWant.parameters.router === 'funcA'
    ) {
      url = 'pages/Page_ColdStartUp'
    }

    windowStage.loadContent(url, (err, data) => {
      if (err.code) {
        return;
      }

      let windowClass: window.Window;
      windowStage.getMainWindow((err, data) => {
        if (err.code) {
          hilog.error(
            DOMAIN_NUMBER,
            TAG,
            `Code is ${err.code}, message is ${err.message}`
          )
          return
        }
        windowClass = data
        this.uiContext = windowClass.getUIContext()
      })
      hilog.info(
        DOMAIN_NUMBER,
        TAG,
        'Data: %{public}s', JSON.stringify(data) ?? ''
      )
    })
  }
}

在短信应用UIAbility的onNewWant()回调中解析调用方传递过来的want参数，通过调用UIContext中的getRouter()方法获取Router对象，并进行指定页面的跳转。此时再次启动该短信应用的UIAbility实例时，即可跳转到该短信应用的UIAbility实例的指定页面。

import { AbilityConstant, Want, UIAbility } from '@kit.AbilityKit'
import { hilog } from '@kit.PerformanceAnalysisKit'
import type { Router, UIContext } from '@kit.ArkUI'
import type { BusinessError } from '@kit.BasicServicesKit'

const DOMAIN_NUMBER: number = 0xFF00
const TAG: string = '[EntryAbility]'

export default class EntryAbility extends UIAbility {
  funcAbilityWant: Want | undefined = undefined
  uiContext: UIContext | undefined = undefined
  // ...
  onNewWant(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    if (want?.parameters?.router && want.parameters.router === 'funcA') {
      let funcAUrl = 'pages/Page_HotStartUp'
      if (this.uiContext) {
        let router: Router = this.uiContext.getRouter()
        router.pushUrl({
          url: funcAUrl
        }).catch((err: BusinessError) => {
          hilog.error(
            DOMAIN_NUMBER,
            TAG,
            `Code is ${err.code}, message is ${err.message}`
          )
        })
      }
    }
  }
}

7.5 应用间跳转

应用跳转是指从一个应用跳转至另外一个应用，传递相应的数据、执行特定的功能。通过应用跳转可以满足用户更为真实丰富的场景诉求、提升交互体验的便捷性和流畅性。

7.5.1 概述

7.5.1.1 应用场景

应用间跳转在社交分享、推广营销等场景广泛使用。举例如下：

社交分享： 在社交软件中分享位置链接、美食推荐链接、购物链接、游戏链接等，可以通过该链接快速跳转到匹配的导航App、美食App、购物App、游戏App等应用。
推广营销： 在视频类App、社交类App、浏览器App等广告投放平台中，嵌入需要推广的应用链接（该链接可能以文本、卡片、视频等形式呈现），通过该链接信息可以跳转到目标应用的指定页面；也可以在推送短信、发送邮件时，在正文中携带需要推广的应用链接，通过该链接信息可以跳转到目标应用的指定页面。

7.5.1.2 应用跳转的两种类型

拉起指定应用： 拉起方应用明确指定跳转的目标应用，来实现应用跳转。指向性跳转通过openLink或startAbility接口来指定应用链接，拉起目标应用页面。
拉起指定类型的应用： 拉起方应用通过指定应用类型，拉起垂类应用面板。该面板将展示目标方接入的垂域应用，由用户选择打开指定应用。

7.5.1.3 典型场景：拉起系统应用

拉起系统应用是应用间跳转的一种典型场景。系统提供了一些能力和接口，在确保访问安全的前提下，可以让开发者快捷地实现系统应用跳转。

拉起系统应用除了采用openlink拉起指定应用、使用startAbilitybyType指定类型的应用，还可以采用如下方式。

使用系统Picker组件

相机、文件管理、联系人等系统应用提供了系统Picker组件，支持开发者无需申请权限、即可使用系统应用的一些常用功能，比如访问用户的资源文件。

应用拉起系统Picker组件（文件选择器、照片选择器、联系人选择器等）后，由用户在Picker上选择对应的文件、照片、联系人等资源，应用即可获取到Picker的返回结果。例如，一个音频播放器应用可以通过AudioViewPicker让用户选择音频文件，然后获取所选的音频文件路径进行播放。

使用特定接口

设置、电话、日历等应用提供了一些接口，通过这些接口可以直接跳转系统应用。

7.5.2 拉起指定应用

本小节主要介绍如何通过应用链接跳转的方式拉起指定应用。

7.5.2.1 概述

应用链接

应用链接是指可以将用户引导至应用内特定位置或相关网页的URL，常见的格式如下。

scheme://host[:port]/path

2. 运作机制

目标应用在配置文件中注册自己的URL，并对外提供URL。
拉起方应用在跳转接口中传入目标应用的URL等信息。
系统接收到URL等相关信息，会寻找对应匹配项，并跳转至目标应用。

应用链接分类

按照应用链接的scheme以及校验机制的不同，可以分为Deep Linking与App Linking两种方式。

Deep Linking：是一种通过链接跳转至应用特定页面的技术，其特点是支持开发者定义任意形式的scheme。由于缺乏域名校验机制，容易被其他应用所仿冒。
App Linking：其限定了scheme必须为https，同时通过增加域名校验机制，可以从已匹配到的应用中筛选过滤出目标应用，消除应用查询和定位中产生的歧义，直达受信的目标应用。

Deep Linking与App Linking均可以使用openLink接口实现，不同条件下的跳转效果如下。

应用链接类型	App Linking（推荐）	Deep Linking
appLinkingOnly为false且目标应用已安装	直接跳转打开目标应用。	跳转目标应用（如果有多个符合条件的应用时，展示应用选择弹框）。
appLinkingOnly为false且目标应用未安装	跳转默认浏览器打开网页。	返回失败，系统不跳转，由应用自行处理；当前会展示“链接无法打开”弹框。
appLinkingOnly为true且目标应用已安装	直接跳转打开目标应用。	返回失败，系统不跳转，由应用自行处理。
appLinkingOnly为true且目标应用未安装	返回失败，系统不跳转由应用自行处理。	返回失败，系统不跳转，由应用自行处理。

7.5.2.2 使用canOpenLink判断应用是否可访问

使用场景

在应用A想要拉起应用B的场景中，应用A可先调用canOpenLink接口判断应用B是否可访问，如果可访问，再拉起应用B。

约束限制

在entry模块的module.json5文件中的querySchemes字段中，最多允许配置50个URL scheme。

接口说明

canOpenLink是bundleManager提供的支持判断目标应用是否可访问的接口。

操作步骤

调用方操作步骤

第一步：在entry模块的module.json5文件中配置querySchemes属性，声明想要查询的URL scheme。

{
  "module": {
    //...
    "querySchemes": [
      "app1Scheme"
    ]
  }
}

第二步：导入ohos.bundle.bundleManager模块。

第三步：调用canOpenLink接口。

import { bundleManager } from '@kit.AbilityKit'
import { BusinessError } from '@kit.BasicServicesKit'
import { hilog } from '@kit.PerformanceAnalysisKit'
try {
  let link = 'app1Scheme://test.example.com/home'
  let canOpen = bundleManager.canOpenLink(link)
  hilog.info(
    0x0000,
    'testTag',
    'canOpenLink successfully: %{public}s',
    JSON.stringify(canOpen)
  )
} catch (err) {
  let message = (err as BusinessError).message
  hilog.error(
    0x0000,
    'testTag',
    'canOpenLink failed: %{public}s',
    message
  )
}

目标方操作步骤

在module.json5文件中配置uris属性。

{
  "module": {
    //...
    "abilities": [
      {
        //...
        "skills": [
          {
            "uris": [
              {
                "scheme": "app1Scheme",
                "host": "test.example.com",
                "pathStartWith": "home"
              }
            ]
          }
        ]
      }
    ]
  }
}

7.5.2.3 使用Deep Linking实现应用间跳转

采用Deep Linking进行跳转时，系统会根据接口中传入的uri信息，在本地已安装的应用中寻找到符合条件的应用并进行拉起。当匹配到多个应用时，会拉起应用选择框。

实现原理

Deep Linking基于隐式Want匹配机制中的uri匹配来查询、拉起目标应用。

目标应用操作指导

配置module.json5文件

为了能够支持被其他应用访问，目标应用需要在module.json5配置文件中配置skills标签。

配置示例如下：

{
  "module": {
    // ...
    "abilities": [
      {
        // ...
        "skills": [
          {
            "entities": [
              "entity.system.home"
            ],
            "actions": [
              "action.system.home"
            ]
          },
          {
            "actions": [
              // actions不能为空，actions为空会造成目标方匹配失败。
              "ohos.want.action.viewData"
            ],
            "uris": [
              {
                // scheme必选，可以自定义，以link为例，需要替换为实际的scheme
                "scheme": "link",
                // host必选，配置待匹配的域名
                "host": "www.example.com"
              }
            ]
          }
          // 新增一个skill对象，用于跳转场景。
          // 如果存在多个跳转场景，需配置多个skill对象。
        ]
      }
    ]
  }
}

获取并解析拉起方传入的应用链接

在目标应用的UIAbility的onCreate()或者onNewWant()生命周期回调中，获取、解析拉起方传入的应用链接。

// 以EntryAbility.ets为例
import { AbilityConstant, UIAbility, Want } from '@kit.AbilityKit'
import { url } from '@kit.ArkTS'

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    // 从want中获取传入的链接信息。
    // 如传入的url为：link://www.example.com/programs?action=showall
    let uri = want?.uri
    if (uri) {
      // 从链接中解析query参数，拿到参数后，开发者可根据自己的业务需求进行后续的处理。
      let urlObject = url.URL.parseURL(want?.uri)
      let action = urlObject.params.get('action')
      // 例如，当action为showall时，展示所有的节目。
      if (action === "showall") {
         // ...
      }
    }
  }
}

拉起方应用实现应用跳转

下面通过三个案例，分别介绍如何使用openLink()与startAbility()接口实现应用跳转，以及如何在Web组件中实现应用跳转。

使用openLink实现应用跳转

在openLink接口的link字段中传入目标应用的URL信息，并将options字段中的appLinkingOnly配置为false。

示例代码如下：

import { common, OpenLinkOptions } from '@kit.AbilityKit'
import { BusinessError } from '@kit.BasicServicesKit'
import { hilog } from '@kit.PerformanceAnalysisKit'

const TAG: string = '[UIAbilityComponentsOpenLink]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Index {
  build() {
    Button(
      'start link',
      { type: ButtonType.Capsule, stateEffect: true }
    )
      .width('87%')
      .height('5%')
      .margin({ bottom: '12vp' })
      .onClick(() => {
        let context: common.UIAbilityContext
          = getContext(this) as common.UIAbilityContext
        let link: string = "link://www.example.com"
        let openLinkOptions: OpenLinkOptions = {
          appLinkingOnly: false
        }

        try {
          context.openLink(link, openLinkOptions)
            .then(() => {
              hilog.info(DOMAIN_NUMBER, TAG, 'open link success.')
            }).catch((err: BusinessError) => {
              hilog.error(
                DOMAIN_NUMBER,
                TAG,
                `Code is ${err.code}, message is ${err.message}`
              )
            })
        } catch (paramError) {
          hilog.error(
            DOMAIN_NUMBER,
            TAG,
            `Code is ${paramError.code}, message is ${paramError.message}`
          )
        }
      })
  }
}

使用startAbility实现应用跳转

startAbility接口是将应用链接放入want中，通过调用隐式want匹配的方法触发应用跳转。通过startAbility接口启动时，还需要调用方传入待匹配的action和entity。

示例代码如下：

import { common, Want } from '@kit.AbilityKit'
import { BusinessError } from '@kit.BasicServicesKit'
import { hilog } from '@kit.PerformanceAnalysisKit'

const TAG: string = '[UIAbilityComponentsOpenLink]'
const DOMAIN_NUMBER: number = 0xFF00

@Entry
@Component
struct Index {
  build() {
    Button(
      'start ability',
      { type: ButtonType.Capsule, stateEffect: true }
    )
      .width('87%')
      .height('5%')
      .margin({ bottom: '12vp' })
      .onClick(() => {
        let context: common.UIAbilityContext
          = getContext(this) as common.UIAbilityContext
        let want: Want = {
            uri: "link://www.example.com"
        }

        try {
          context.startAbility(want).then(() => {
            hilog.info(DOMAIN_NUMBER, TAG, 'start ability success.')
          }).catch((err: BusinessError) => {
            hilog.error(
              DOMAIN_NUMBER,
              TAG,
              `start ability failed. Code is ${err.code},
              message is ${err.message}`
            )
          })
        } catch (paramError) {
          hilog.error(
            DOMAIN_NUMBER,
            TAG,
            `Code is ${paramError.code}, message is ${paramError.message}`
          )
        }
      })
  }
}

使用Web组件实现应用跳转

Web组件需要跳转DeepLink链接应用时，可通过拦截回调onLoadIntercept中对定义的事件进行处理，实现应用跳转。

示例代码如下：

// index.ets
import { webview } from '@kit.ArkWeb'
import { BusinessError } from '@kit.BasicServicesKit'
import { common } from '@kit.AbilityKit'

@Entry
@Component
struct WebComponent {
  controller: webview.WebviewController = new webview.WebviewController()

  build() {
    Column() {
      Web({ src: $rawfile('index.html'), controller: this.controller })
        .onLoadIntercept((event) => {
          const url: string = event.data.getRequestUrl()
          if (url === 'link://www.example.com') {
            (getContext() as common.UIAbilityContext).openLink(url)
              .then(() => {
                console.log('openLink success')
              }).catch((err: BusinessError) => {
                console.error(
                  'openLink failed, err:' + JSON.stringify(err)
                )
              })
            return true
          }
          // 返回true表示阻止此次加载，否则允许此次加载
          return false
        })
    }
  }
}

前端页面代码：

// index.html
<!DOCTYPE html>
<html>
<head>
    <meta charset="UTF-8">
</head>
<body>
<h1>Hello World</h1>
<!--方式一、通过绑定事件window.open方法实现跳转-->
<button class="doOpenLink" onclick="doOpenLink()">跳转其他应用一</button>
<!--方式二、通过超链接实现跳转-->
<a href="link://www.example.com">跳转其他应用二</a>
</body>
</html>
<script>
    function doOpenLink() {
        window.open("link://www.example.com")
    }
</script>

7.5.2.4 使用App Linking实现应用间跳转

使用App Linking进行跳转时，系统会根据接口传入的uri信息（HTTPS链接）将用户引导至目标应用中的特定内容，无论应用是否已安装，用户都可以访问到链接对应的内容，跳转体验相比Deep Linking方式更加顺畅。

例如：当开发者使用App Linking接入“扫码直达”服务后，用户可通过控制中心扫一扫等系统级扫码入口，扫描应用的二维码、条形码并跳转到开发者应用对应服务页，实现一步直达的体验。

适用场景

适用于应用的扫码直达、社交分享、沉默唤醒、广告引流等场景。
适用于对安全性要求较高的场景，避免出现被其它应用仿冒的问题。
适用于对体验要求较高的应用，不管目标应用是否安装，用户点击该链接都可以正常访问。

实现原理

App Linking在Deep Linking基础上增加了域名校验环节，通过域名校验，可帮助用户消除歧义，识别合法归属于域名的应用，使链接更加安全可靠。
App Linking要求对于同一HTTPS网址，有应用和网页两种内容的呈现方式。当应用安装时则优先打开应用去呈现内容；当应用未安装时，则打开浏览器呈现Web版的内容。

开发概述

若要实现App Linking跳转体验，需被拉起方和拉起方的不同角色相互配合，共同完成。

各个角色的分工如下。

被拉起方

序号	⾓⾊	职责
1	云端开发	在AGC控制台开通App Linking服务。
2	云端开发	在开发者网站上关联应用。
3	云端开发	在AGC控制台关联网址域名。
4	客户端开发	在DevEco Studio中配置关联的网址域名。
5	客户端开发	处理传入的链接。
6	前端开发	开发链接对应的H5网页，应用未安装时呈现网页版内容。

拉起方

序号	⾓⾊	职责
1	客户端开发	调用系统接口，触发链接跳转。

具体开发流程请观看视频《扫码直达》。

7.6 进程模型与线程模型

本节讲解了HarmonyOS的进程和线程模型。进程模型中，UIAbility和ExtensionAbility通常运行在独立进程中，WebView有独立的渲染进程，系统支持多进程配置。进程间通信通过公共事件机制实现。线程模型包括主线程、TaskPool Worker线程和Worker线程，分别负责UI绘制、任务调度和耗时操作。EventHub用于线程间事件的发送和处理。

7.6.1 进程模型

进程是系统进行资源分配的基本单位，是操作系统结构的基础。系统的进程模型如下图所示。

通常情况下，应用中（同一Bundle名称）的所有UIAbility均是运行在同一个独立进程（主进程）中，如下图中绿色部分的“Main Process”。
应用中（同一Bundle名称）的所有同一类型ExtensionAbility均是运行在一个独立进程中，如下图中蓝色部分的“FormExtensionAbility Process”、“InputMethodExtensionAbility Process”、其他ExtensionAbility Process。
WebView拥有独立的渲染进程，如下图中黄色部分的“Render Process”。

图7-21 进程模型示意图

在上述模型基础上，对于系统应用可以通过申请多进程权限（如图7-24所示），为指定HAP配置一个自定义进程名，该HAP中的UIAbility就会运行在自定义进程中。不同的HAP可以通过配置module.json5中的process属性，使HAP运行在不同进程中。

图7-22 多进程示意图

基于当前的进程模型，针对应用间和应用内存在多个进程的情况，系统提供了如下进程间通信机制：公共事件机制：多用于一对多的通信场景，公共事件发布者可能存在多个订阅者同时接收事件。

7.6.2 线程模型

线程是操作系统进行运算调度的基本单位，是进程中的执行流，共享进程的资源。一个进程可以包含多个线程。

线程类型

Stage模型下的线程主要有如下三类：

主线程

- 执行UI绘制。
- 管理主线程的ArkTS引擎实例，使多个UIAbility组件能够运行在其之上。
- 管理其他线程的ArkTS引擎实例，例如使用TaskPool（任务池）创建任务或取消任务、启动和终止Worker线程。
- 分发交互事件。
- 处理应用代码的回调，包括事件处理和生命周期管理。
- 接收TaskPool以及Worker线程发送的消息。

TaskPool Worker线程

- 用于执行耗时操作，支持设置调度优先级、负载均衡等功能，推荐使用。

Worker线程

- 用于执行耗时操作，支持线程间通信。

图7-23 线程模型示意图

使用EventHub进行线程内通信

EventHub提供了线程内发送和处理事件的能力，包括对事件订阅、取消订阅、触发事件等。

7.7 案例实战

本节通过两个实战案例讲解了如何在Stage模型下创建和使用Ability，以及如何拉起系统相机。

7.7.1 Stage模型下Abliity的创建和使用

本案例基于Stage模型，对Ability的创建和使用进行讲解。首先使用DevEco Studio创建一个Stage模型Ability，并使用UIAbilityContext启动另一个Ability，然后借助Want，在Ability之间传递参数，最后使用HiLog打印Ability的生命周期。效果如下图所示：

图7-24 案例效果图

7.2.1.1 案例运用到的知识点

核心知识点

UIAbility：UIAbility组件是系统调度的基本单元，为应用提供绘制界面的窗口；一个UIAbility组件中可以通过多个页面来实现一个功能模块。每一个UIAbility组件实例，都对应于一个最近任务列表中的任务。
UIAbilityContext：UIAbilityContext模块提供允许访问特定Ability的资源的能力，包括对Ability的启动、停止的设置、获取caller通信接口、拉起弹窗请求用户授权等。
Want：Want是对象间信息传递的载体, 可以用于应用组件间的信息传递。 Want的使用场景之一是作为startAbility的参数, 其包含了指定的启动目标, 以及启动时需携带的相关数据。
HiLog：HiLog日志系统，让应用可以按照指定类型、指定级别、指定格式字符串输出日志内容，帮助开发者了解应用的运行状态，更好地调试程序。

其他知识点

ArkTS 语言基础
V2版状态管理：@ComponentV2/@Local/@Param
自定义组件和组件生命周期
@Builder装饰器：自定义构建函数
@BuilderParam装饰器：引用@Builder函数
@Extend装饰器：定义扩展组件样式
@Styles装饰器：定义组件重用样式
ForEach：循环渲染
内置组件：Column/Row/Flex/Scroll/List/Swiper/Tabs/Stack/Text/Span/TextInput/Image/Button/Blank/Divider
日志管理类的编写
常量与资源分类的访问
组件导航 (Navigation)
MVVM模式

7.2.1.2 代码结构

├──entry/src/main/ets             // 代码区
│  ├──common                      // 公共资源目录
│  ├──DetailsAbility
│  │  └──DetailsAbility.ets       // 关联详情页面的UIAbility
│  ├──entryability
│  │  └──EntryAbility.ets         // 程序入口类
│  ├──model
│  │  └──DataModel.ets            // 业务逻辑文件
│  ├──pages
│  │  ├──DetailsPage.ets          // 详情页面
│  │  └──NavPage.ets              // 导航页面
│  ├──view                        // 自定义组件目录
│  └──viewmodel                   // 视图业务逻辑文件目录
└──entry/src/main/resources       // 资源文件目录

7.2.1.3 核心代码解读

创建Ability和Page页面

在本案例中，我们需要创建两个Ability：EntryAbility，DetailsAbility。其中EntryAbility是由工程默认创建的，这里我们只讲如何创建DetailsAbility。

使用DevEco Studio，选中对应的模块，单击鼠标右键，选择New > Ability，在对话框中修改名字后，即可创建相关的Ability。

图7-25 新建Ability

这里填入Ability的名字，会自动生成目录和ets文件。

图7-26 命名Ability

图7-27 创建好的Ablility

创建完Ability后，需要我们为Ability设置page页面，选中pages目录，单击鼠标右键，选择New > Page，在对话框中修改名字后，即可创建相关的Page页面。

图7-28 为Ability设置page页面

图7-29 命名页面

图7-30 创建好的页面

DetailsPage.ets的主要代码如下：

// entry/src/main/ets/pages/DetailsPage.ets
...
@Entry
@ComponentV2
struct DetailsPage {
  private goodsDetails: GoodsData = new GoodsData()

  aboutToAppear() {
    if (position) {
      this.goodsDetails = viewModel.loadDetails(position)
    }
  }
  ...
  build() {
    Column() {
      Scroll() {
        Column() {
          Stack({ alignContent: Alignment.Top }) {
            // GoodsPreviewer 显示商品图片
            PreviewerComponent({ goodsImg: this.goodsDetails.goodsImg })
            this.topBarLayout()
          }
          .height(DetailsPageStyle.TOP_LAYOUT_HEIGHT)
          .width(PERCENTAGE_100)
          .backgroundColor($r('app.color.background1'))
          // 关于商品信息的卡片布局样式
          this.cardsLayout()
        }
        .width(PERCENTAGE_100)
      }
      .height(DetailsPageStyle.SCROLL_LAYOUT_WEIGHT)
      .backgroundColor($r('app.color.background'))
      // 底部工具栏
      BottomBarComponent()
        .height(DetailsPageStyle.TOOLBAR_WEIGHT)
    }
    .height(PERCENTAGE_100)
    .width(PERCENTAGE_100)
  }
  ...
}

使用windowStage.loadContent为指定Ability设置相关的Page页面。

// entry/src/main/ets/detailsability/DetailsAbility.ets
...
export default class DetailsAbility extends UIAbility {
  ...
  onWindowStageCreate(windowStage: window.WindowStage) {
    ...
    windowStage.loadContent('pages/DetailsPage', (err, data) => {
      if (err.code) {
        hilog.error(
          DETAIL_ABILITY_DOMAIN, TAG,
          'Failed. Cause: %{public}s',
          JSON.stringify(err) ?? ''
        )
        return
      }
      hilog.info(
        DETAIL_ABILITY_DOMAIN, TAG,
        'Succeeded. Data: %{public}s',
        JSON.stringify(data) ?? ''
      )
    })
  }
  ...
}

2.UIAbilityContext模块启动Ability的能力

UIAbilityContext模块提供允许访问特定Ability的资源的能力，包括对Ability的启动、停止的设置、获取caller通信接口、拉起弹窗请求用户授权等。

在本案例中，我们点击首页商品列表中的某一项商品，即可跳转到商品的详情页面。此处使用到UIAbilityContext模块的启动Ability的能力。关于获取UIAbilityContext的方法，推荐使用getContext(this)方式来获取UIAbilityContext。

HomePage.ets的主要代码如下：

// entry/src/main/ets/view/home/HomePage.ets
...
  build() {
    Column() {
      Blank()
        .height(HomePageStyle.BLANK_HEIGHT)
      // Logo和二维码区域
      TopBarComponent()
        .padding({
          top: HomePageStyle.PADDING_VERTICAL,
          bottom: HomePageStyle.PADDING_VERTICAL,
          left: HomePageStyle.PADDING_HORIZONTAL,
          right: HomePageStyle.PADDING_HORIZONTAL
        })
      SearchComponent()
      TabsComponent({ tabMenus: this.tabMenus })
      BannerComponent({ bannerList: this.bannerList })
      MenusComponent({ menus: this.menus })
      // 商品列表组件
      GoodsComponent({
        goodsList: this.goodsList, startPage: (index) => {
          let handler = getContext(this) as common.UIAbilityContext
          viewModel.startDetailsAbility(handler, index)
        }
      })
    }
    .width(PERCENTAGE_100)
    .height(PERCENTAGE_100)
    .backgroundImage(
      $rawfile('index/index_background.png'),
      ImageRepeat.NoRepeat
    )
    .backgroundImageSize(ImageSize.Cover)
  }
...

startDetailsAbility方法调用了UIAbilityContext模块启动Ability的能力。

// entry/src/main/ets/viewmodel/HomeViewModel.ets
...
  public startDetailsAbility(
    context: common.UIAbilityContext,
    index: number
  ): void {
    const want: Want = {
      bundleName: getContext(context).applicationInfo.name,
      abilityName: DETAILS_ABILITY_NAME,
      parameters: {
        position: index
      }
    }
    try {
      context.startAbility(want)
    } catch (error) {
      hilog.error(HOME_PAGE_DOMAIN, TAG, '%{public}s', error)
    }
  }
...

信息传递载体Want

Want是对象间信息传递的载体, 可以用于应用组件间的信息传递。Want的使用场景之一是作为startAbility的参数, 其包含了指定的启动目标, 以及启动时需携带的相关数据。

在本案例的EntryAbility中，我们使用startDetailsAbility方法启动DetailsAbility，并在代码中指定了Want的具体参数，并使用parameters参数传递商品信息。

在DetailsAbility中通过AppStorage来存储detailWant对象。

// entry/src/main/ets/detailsability/DetailsAbility.ets
...
export default class DetailsAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam) {
    let index: number = want?.parameters?.position as number
    hilog.info(
      DETAIL_ABILITY_DOMAIN,
      TAG, '新页面参数：bundle name',
      want?.bundleName,
      want?.abilityName,
      index
    )
    AppStorage.setOrCreate(KEY, index)
    hilog.info(
      DETAIL_ABILITY_DOMAIN,
      TAG,
      '%{public}s', 'Ability onCreate'
    )
  }
  ...
}

在DetailsPage页面中，使用AppStorage来获取detailWant对象，解析detailWant对象中的商品信息参数，调用loadDetails方法来展示商品详情。

// entry/src/main/ets/pages/DetailsPage.ets
...
let viewModel: DetailsViewModel = new DetailsViewModel()
const KEY: string = 'GoodsPosition'
let position = AppStorage.get<number>(KEY)
...
@Entry
@Component
struct DetailsPage {
  private goodsDetails: GoodsData = new GoodsData()

  aboutToAppear() {
    if (position) {
      this.goodsDetails = viewModel.loadDetails(position)
    }
  }
 ...
}

使用HiLog打印生命周期函数

我们在编写日志管理类时学习过HiLog，这里我们再回顾一下。HiLog日志系统可以让应用按照指定类型、指定级别、指定格式字符串打印日志内容，帮助开发者了解应用/服务的运行状态，更好地调试程序。

HiLog提供了debug、info、warn、error以及fatal接口，在本案例中，我们使用hilog打印EntryAbility 、DetailsAbility的生命周期。

在打印之前，我们需要了解三个参数：

domain：日志对应的领域标识，范围是0x0~0xFFFF。建议开发者在应用内根据需要自定义划分。
tag：指定日志标识，可以为任意字符串，建议用于标识调用所在的类或者业务行为。
level：日志级别。
format：格式字符串，用于日志的格式化输出。格式字符串中可以设置多个参数，参数需要包含参数类型、隐私标识。隐私标识分为{public}和{private}，缺省为{private}。标识{public}的内容明文输出，标识{private}的内容以过滤回显。

下面我们在EntryAbility中演示如何使用hilog对象打印Ability的生命周期函数 onBackground。

// entry/src/main/ets/entryability/EntryAbility.ets
...
export default class EntryAbility extends UIAbility {
  ...
  onBackground() {
    // Ability 已返回后台
    hilog.isLoggable(ENTRY_ABILITY_DOMAIN, TAG, hilog.LogLevel.INFO)
    hilog.info(
      ENTRY_ABILITY_DOMAIN,
      TAG,
      '%{public}s', 'Ability onBackground'
    )
  }
}

7.2.1.4 代码与视频教程

完整案例代码与视频教程请参见：

代码：Code-07-02.zip。

视频：《Stage模型下Ability的创建和使用案例实战》。

7.7.2 拉起系统相机

本案例实现了如何拉起系统相机拍一张照片并返回应用。效果如下图所示：

图7-31 案例效果图

7.7.2.1 案例运用到的知识点

核心知识点

使用cameraPicker拉起系统相机。

其他知识点

ArkTS 语言基础
V2版状态管理：@ComponentV2/@Local
自定义组件
内置组件：Column/Image/Button
常量与资源分类的访问

7.7.2.2 代码结构

├──entry/src/main/ets
│  ├──common
│  │  └──constants
│  │     └──CommonConstants.ets             // 常量类
│  ├──entryability
│  │  └──EntryAbility.ets                   // 程序入口类
│  └──pages
│     └──MainPage.ets                       // 主页面
└──entry/src/main/resources                 // 应用静态资源目录

7.7.2.3 核心代码解读

// entry/src/main/ets/pages/MainPage.ets
import { cameraPicker } from '@kit.CameraKit'
import { camera } from '@kit.CameraKit'
import { BusinessError } from '@ohos.base'
import { hilog } from '@kit.PerformanceAnalysisKit'
import {
  CommonConstants as Const
} from '../common/constants/CommonConstants'

@Entry
@ComponentV2
struct ImagePickerPage {
  // 存储选择的图像或视频的 URI，初始为 undefined
  @Local uri: Resource | string | undefined = undefined
  // 定义相机位置数组
  private cameraPosition: Array<camera.CameraPosition> = [
    // 未指定相机位置
    camera.CameraPosition.CAMERA_POSITION_UNSPECIFIED,
    // 后置摄像头
    camera.CameraPosition.CAMERA_POSITION_BACK,
    // 前置摄像头
    camera.CameraPosition.CAMERA_POSITION_FRONT
  ]
  // 定义支持的媒体类型，包含图片和视频
  private mediaType: Array<cameraPicker.PickerMediaType> = [
    // 图片
    cameraPicker.PickerMediaType.PHOTO,
    // 视频
    cameraPicker.PickerMediaType.VIDEO
  ]
  build() {
    Row() {
      Column() {
        Image(this.uri)
          .height($r('app.float.image_height'))
          .alt($r('app.media.startIcon'))

      Button($r('app.string.capture'))
        .width($r('app.float.button_width'))
        .margin({ top: $r('app.float.margin') })
        .onClick(async () => {
          try {
            // 配置启动后置摄像头
            let pickerProfile: cameraPicker.PickerProfile = {
              cameraPosition: this.cameraPosition[1]
            }
            // 配置拍照模式
            let pickerResult: cameraPicker.PickerResult
              = await cameraPicker.pick(
              getContext(this), // 获取上下文对象
              [this.mediaType[0]], // 配置选择媒体类型为照片（PHOTO）
              pickerProfile // 配置相机配置
            )
            // 获取视频 URI
            this.uri = pickerResult.resultUri
            // 输出日志，显示选择结果
            hilog.info(
              0x0000,
              ' ',
              "the pick pickerResult is:" + JSON.stringify(pickerResult)
            )
          } catch (error) {
            // 如果出现错误，捕获异常并输出错误日志
            let err = error as BusinessError
            hilog.error(0x0000,
                        '',
                        `the pick call failed. error code: ${err.code}`
                       )
          }
        })
      }
      .width(Const.FULL_SIZE)
    }
    .height(Const.FULL_SIZE)
  }
}

以上为本案例的核心页面代码，通过构建一个包含图像显示和按钮操作的页面，让用户能够点击按钮启动相机，配置相机为后置摄像头并选择照片或视频。操作完成后，获取到选中的媒体 URI，并展示在界面上，同时处理了可能的错误并进行了日志记录。

7.7.2.4 代码与视频教程

完整案例代码与视频教程请参见：

代码：Code-07-02.zip。

视频：《拉起系统相机》。

7.8 本章小结

本章围绕 HarmonyOS 的 Stage 模型展开，全面介绍了其概念、应用程序包、组件、应用间跳转、进程与线程模型及案例实战，具体内容如下：

Stage 模型基础概念：应用程序框架用于简化开发，应用模型则抽象描述应用，FA 和 Stage 模型是系统先后提供的应用模型，当前主推 Stage 模型，其多个应用组件共享同一个 ArkTS 引擎实例，减少内存占用，方便组件间共享对象和状态。
应用程序包：应用程序包由应用与应用程序包、多Module设计机制、Module类型、HAR与HSP区别、开发态包结构、应用配置文件、编译态包结构、发布态包结构、选择合适的包类型等内容构成。开发者需了解这些知识，才能更好地开发和管理应用。
应用组件：介绍了AbilityStage、UIAbility组件，包括UIAbility组件生命周期、启动模式、基本用法、组件间交互。开发者可根据业务场景选择合适的启动模式和交互方式，提升应用性能和用户体验。
应用间跳转：涵盖应用跳转的概述、拉起指定应用等内容。应用跳转在社交分享、推广营销等场景广泛应用，拉起指定应用可通过多种方式实现，开发者可根据需求选择合适的跳转方式和链接类型。
进程与线程模型：进程是系统资源分配基本单位，应用内UIAbility和ExtensionAbility通常运行在特定进程，系统提供进程间通信机制；线程是运算调度基本单位，Stage模型下有主线程、TaskPool、Worker线程，EventHub可用于线程内通信。
案例实战：通过两个案例，展示了Stage模型下Ability的创建和使用，以及拉起系统相机的功能实现，涉及多个知识点和代码实践，帮助开发者更好地理解和应用Stage模型。
