最近，开发了一个用于移动批阅的Web手写板工具。大致业务需求如下：
手写板工具读取指定图片并作为底板图片显示，用户在PC/手机/平板电脑上使用鼠标/手指/触控笔在底板图片上进行批注，最后将笔划和底板图片合成一张图片。
其中还包括一些功能需求，例如：
- 支持笔划的粗细、颜色设定
- 支持橡皮擦功能
- 支持画布的缩放、移动
- 支持撤销上一步操作
- 支持导出合成的图像
- 保存和读取笔划数据
一开始，因为任务时间紧，对开源工具进行了调研，最终选择了相对更接近需求的 react-canvas-draw 这套开源代码。这套代码在2021年11月就停更了，幸运的是，放在React18的项目中可以正常运行，但是它所依赖的其他npm包的版本不能轻易更新。在实际使用中，发现了它的一些不足：
- 没有橡皮擦功能
- 笔划过多（约200+）的时候会卡顿
- 横竖屏切换时，笔划与画面错位，这是因为笔划的粗细和坐标都是固定值，没有参考系进行适配调整
- 无法区分手指和触控笔，导致使用触控笔的时候，手掌等部位会蹭出多余笔划
- 在iPad上缩放和移动非常卡顿（Android设备没问题）
其中，问题1、2、3，在源码基础上经过一番折腾基本上解决了，但问题4、5实在是很难解决了。
于是，在空余时间，经过调研，基于目前主流的Konva.js开源框架进行了React19（兼容React18）和Vue3两个版本的重构，每个版本又分别做了Javascript版和Typescript版，合计4个版本。
这4个版本代码，一方面可以直接二次开发用于其他项目，另一方面也方便不同版本的对照学习（了解Javascript与Typescript的异同、了解React与Vue的异同）。
本文仅分享最为核心canvas前端手写板的开发内容，不涉及整体项目的其余开发部分（业务系统界面、后端开发等）。
注：本文为React版本，Vue版本请阅读《一个近乎完美的Konva手写板诞生记（Vue版）》
最终成果

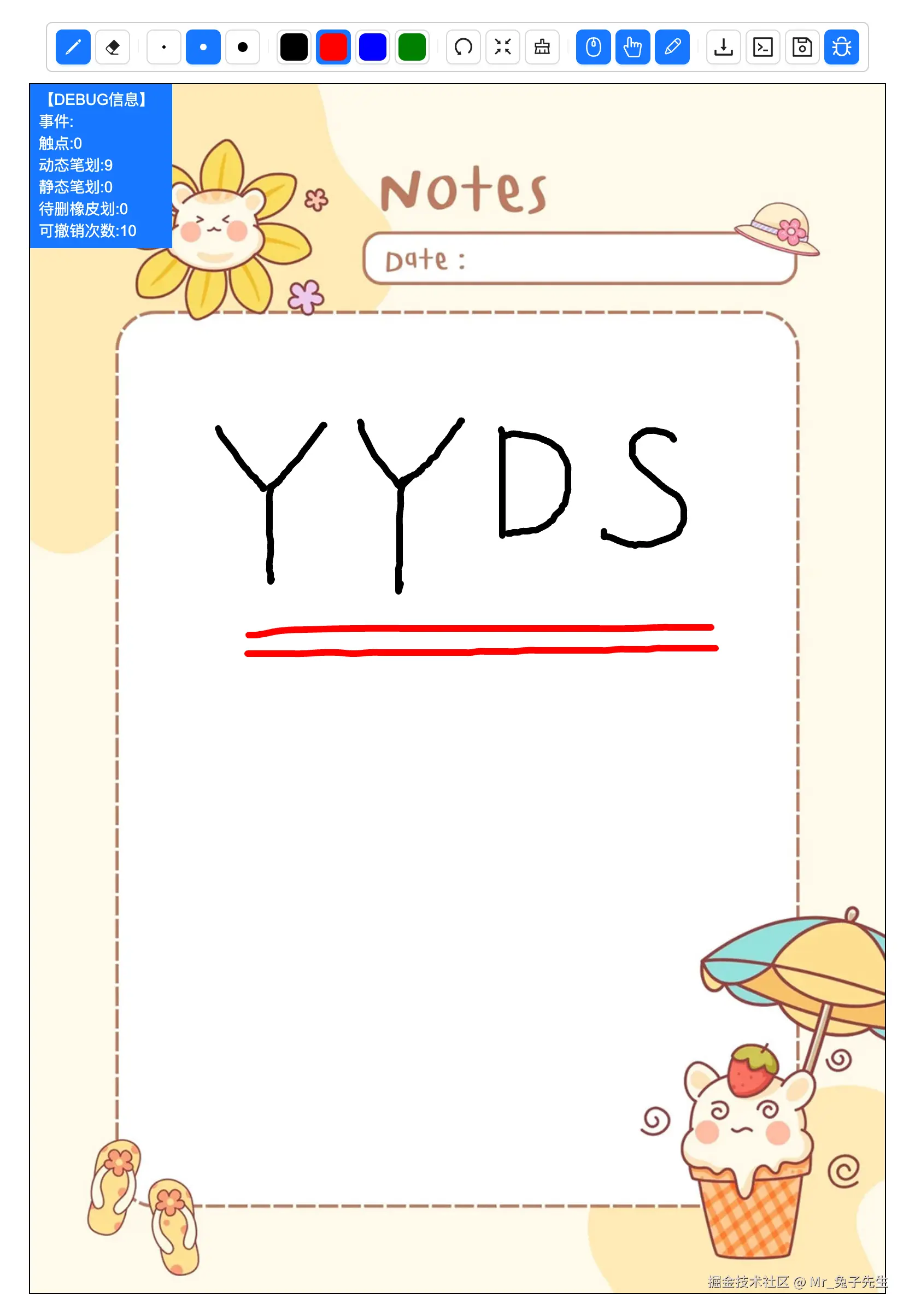

先看下界面。
实现的功能如下：
- 加载远程图片URL或base64编码图片，作为底板图像
- 支持笔划的粗细和颜色设定
- 支持橡皮擦的粗细设定
- 支持对触控方式（鼠标/手指/触控笔）的开启和关闭
- 支持鼠标滚轮缩放及按住空格键的同时（光标变成小手）进行鼠标拖拽移动
- 支持双指缩放和移动（仅可手指，触控笔不能）
- 支持撤销上一步操作，可设置最多可撤销的次数
- 支持保存和读取笔划数据
- 支持导出合成图片或base64编码
- 支持清空所有笔划
- 支持根据底板图片及外层容器实时自动调整合适的画布尺寸
- 支持设置参考系，以参考系为标准，当画布尺寸改变时，能够自动调整笔划的粗细

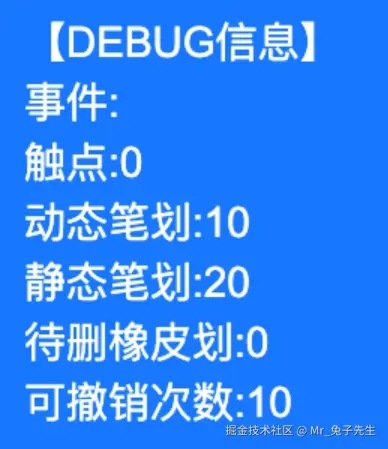

- 支持实时显示DEBUG信息
在满足业务需求的同时，尽可能把配置项抽离出来，提高兼容性和可扩展性。
章节目录
1 开发及测试环境
2 核心点及解决方案
• 2.1 识别鼠标、手指、触控笔
• 2.2 高强度单点笔划操作时可能误识别为多点触控
• 2.3 双指缩放和移动
• 2.4 自适应外层容器尺寸
• 2.5 双指接触和抬起的瞬间导致误触笔划
• 2.6 笔划过多导致的卡顿
• 2.7 其他性能优化Tips
• 2.8 iPad与HUAWEI MatePad体验差异
• 2.9 Debug信息输出
3 项目源码
推荐阅读
ZIP项目源码解压密码
1 开发及测试环境
本教程的主要依赖包版本：
Node.js 22.14.0
vite 6.1.0
react 19.0.0
react-dom 19.0.0
konva 9.3.18
react-konva 19.0.2
antd 5.24.0
测试环境：
iPad Pro（11寸）第3代， iOS 18.3， Safari
HUAWEI MatePad Pro，Harmony OS 4.2.0， 自带浏览器
2 核心点及解决方案
Konva官网提供了一个React版的绘图板的Demo：
https://konvajs.org/docs/react/Free_Drawing.html
当时让我很兴奋，这个Demo才几十行代码，就实现了一个简易的绘图板，有笔和橡皮，能设置笔触粗细和颜色，再加上Konva内置好的缩放、位移导出图像等功能，看上去需求已经基本都满足。
但，实际开发起来发现，需要处理的细节问题非常多，并且有一些挑战性。下面就重点分享一下其中遇到的关键问题及解决方案。
2.1 识别鼠标、手指、触控笔
对于以上三种接触方式，使用了以下js原生事件：
onPointerDown：接触按下
onPointerMove：接触移动
onPointerUp：接触抬起
onPointerCancel：接触取消
onWheel：鼠标滚轮滑动
抛弃了onMouseDown、onTouchStart等事件。
Pointer Events API的pointerType中，可以直接识别当前的接触类型：
mouse=鼠标
pen=触控笔
touch=手指
此外，Pointer Events API的pointerId，是给输入设备（鼠标、手指、触控笔）自动分配的唯一标识。具有以下特点：
1. 唯一性
- 在每次交互中，浏览器会为每个活动的指针分配一个唯一的 pointerId。
- 这个 ID 在指针的整个生命周期中保持不变（从按下到释放）。
2. 多点触控支持
- 对于多点触控场景，每个触控点会有一个独立的 pointerId，使开发者能够区分不同的触控点。
3. 设备相关性
- 不同类型的输入设备（鼠标、触控笔、手指等）也会分配不同的 pointerId。
基于pointerId，可以有效解决误触、双指缩放移动等很多细节问题。
例如下面的代码，就是先判断允许的接触类型，再执行后续逻辑：
function DrawStage({
...（略）
// 允许的触控方式，mouse=鼠标，touch=手指，pen=触控笔
allowedPointerType = {
mouse: true,
touch: true,
pen: true,
},
}) {
...（略）
const handlePointerDown = (e) => {
...（略）
// 判断指针数量
if (activePointersRef.current.size === 1) {
// --- 单指 => 准备画线 ---
// 若不允许的指针类型就return
if (!allowedPointerType[e.evt.pointerType]) return
...（略）
}
}
}
2.2 高强度单点笔划操作时可能误识别为多点触控
在进行快速书写时，可能会因为Pointer Events还未处理（或者清理）完上一次的触点，新的触点又加入进来，导致误识别为多点触控。
解决方案就是：将当前触点的pointerId保存起来，当接触设备为触控笔或鼠标时，先清空pointerId，然后再将本次触点保存起来。这是因为，触控笔和鼠标都是单点触控设备，确保当前触点只有一个pointerId，从而避免多点触控误识别。
相关React源码如下：
const handlePointerDown = (e) => {
// 防止触屏页面滑动
e.evt.preventDefault()
...（略）
if (e.evt.pointerType === 'pen' || e.evt.pointerType === 'mouse') {
// 对于 pen 和 mouse，清空其他指针，确保单指操作，解决高强度笔划时可能导致的多指误识别问题
activePointersRef.current.clear()
activePointersRef.current.add(e.evt.pointerId)
} else if (e.evt.pointerType === 'touch') {
// 对于 touch，允许多指操作， 把当前 pointerId 加入集合
activePointersRef.current.add(e.evt.pointerId)
}
...（略）
}
2.3 双指缩放和移动
Konva虽然提供了画布缩放和位移的API，但是手势操作需要自己实现。
幸运的是，Konva官网给出了双指缩放的实现思路和Demo：
《How to enable pan and pinch zoom for canvas stage?》
缩放的大致思路就是记录两指的坐标，并计算出两指坐标连线的中心坐标，以这个中心坐标作为缩放的中心点，然后根据两个手指的初始距离和当前距离计算出缩放比例。
双指移动也是根据双指连线的中心坐标的位置进行画布移动。
当然，只看Konva官网给的思路还不够，还需要考虑移动画布时防止溢出的问题，也就是避免出现留白。
相关React源码如下：
...（略）
// 多指缩放相关状态
const [layerScale, setLayerScale] = useState(1)
const [layerPos, setLayerPos] = useState({ x: 0, y: 0 })
// 追踪所有 pointerId => { x, y } 的坐标
const pointerPositionsRef = useRef({})
// 捏合开始时记录：初始距离、初始中点、初始 scale、初始 pos
const pinchDataRef = useRef({
startDist: 0,
startCenter: { x: 0, y: 0 },
startScale: 1,
startPos: { x: 0, y: 0 },
})
// 记录 pointer 坐标
const updatePointerPosition = (pointerId, x, y) => {
pointerPositionsRef.current[pointerId] = { x, y }
}
const removePointerPosition = (pointerId) => {
delete pointerPositionsRef.current[pointerId]
}
// 双指缩放及移动功能：计算双指距离
const getDistance = (p1, p2) => {
const dx = p1.x - p2.x
const dy = p1.y - p2.y
return Math.sqrt(dx * dx + dy * dy)
}
// 双指缩放及移动功能：计算双指中心坐标
const getCenter = (p1, p2) => {
return {
x: (p1.x + p2.x) / 2,
y: (p1.y + p2.y) / 2,
}
}
// clamp 工具函数
const clamp = (value, min, max) => {
return Math.min(Math.max(value, min), max)
}
const handlePointerMove = (e) => {
// 防止触屏页面滑动
e.evt.preventDefault()
...（略）
// 按住空格时的鼠标拖拽
if (isDraggingPanRef.current) {
const newPos = stagePos
const lastPos = lastPanPosRef.current
if (newPos && lastPos) {
const dx = newPos.x - lastPos.x
const dy = newPos.y - lastPos.y
// 计算新的位置
let updatedPos = {
x: layerPos.x + dx,
y: layerPos.y + dy,
}
// ------- 防止溢出 Stage 边界 -------
const scaledWidth = parseFloat((stageSize.width * layerScale).toFixed(2))
const scaledHeight = parseFloat((stageSize.height * layerScale).toFixed(2))
// 计算可移动范围
const leftLimit = 0
const rightLimit = parseFloat((stageSize.width - scaledWidth).toFixed(2))
const topLimit = 0
const bottomLimit = parseFloat((stageSize.height - scaledHeight).toFixed(2))
// Clamp the updated position to prevent overflow
updatedPos.x = parseFloat(
clamp(updatedPos.x, rightLimit, leftLimit).toFixed(2)
)
updatedPos.y = parseFloat(
clamp(updatedPos.y, bottomLimit, topLimit).toFixed(2)
)
// Update layer position
setLayerPos(updatedPos)
// Update last position
lastPanPosRef.current = { x: newPos.x, y: newPos.y }
}
return
}
// 单指画线
if (activePointersRef.current.size === 1) {
...（略）
}
// 双指缩放移动
else if (activePointersRef.current.size === 2) {
// 取出两根指头的坐标
const ids = [...activePointersRef.current]
const p1 = pointerPositionsRef.current[ids[0]]
const p2 = pointerPositionsRef.current[ids[1]]
if (!p1 || !p2) return // 容错
// 计算当前两指距离 & 中心
const dist = getDistance(p1, p2)
const newCenter = getCenter(p1, p2)
// 取出开捏时记录的数据
const { startDist, startCenter, startScale, startPos } =
pinchDataRef.current
// 计算新的缩放比
const scaleRatio = dist / startDist
let newScale = startScale * scaleRatio
// 最小缩放限制
const MIN_SCALE = 1
newScale = Math.max(newScale, MIN_SCALE)
// 最大缩放限制
newScale = Math.min(newScale, maxScale)
newScale = parseFloat(newScale.toFixed(3))
// === 关键：让 Layer 围绕“捏合中心”缩放 ===
// 先把 startCenter (舞台坐标) 转到 Layer 本地坐标
const oldScale = startScale
const centerInLayer = {
x: (startCenter.x - startPos.x) / oldScale,
y: (startCenter.y - startPos.y) / oldScale,
}
// 让这个本地坐标点在 newScale 下映射到 newCenter
let newPos = {
x: newCenter.x - centerInLayer.x * newScale,
y: newCenter.y - centerInLayer.y * newScale,
}
// ------- 防止溢出 Stage 边界 -------
// 1) 假设 ImageLayer = (stageSize.width, stageSize.height)
// 缩放后实际大小:
const scaledWidth = parseFloat((stageSize.width * newScale).toFixed(2))
const scaledHeight = parseFloat((stageSize.height * newScale).toFixed(2))
// 2) 计算可移动范围
// 如果 scaledWidth > stageWidth，就可在 [rightLimit, leftLimit] 间移动
// leftLimit = 0 (不可拖出左侧)
// rightLimit = stageSize.width - scaledWidth (不可拖出右侧)
const leftLimit = 0
const rightLimit = parseFloat((stageSize.width - scaledWidth).toFixed(2))
const topLimit = 0
const bottomLimit = parseFloat((stageSize.height - scaledHeight).toFixed(2))
// 3) 根据实际需求 clamp
newPos.x = parseFloat(
clamp(newPos.x, rightLimit, leftLimit).toFixed(2)
)
newPos.y = parseFloat(
clamp(newPos.y, bottomLimit, topLimit).toFixed(2)
)
// 最终更新 Layer
setLayerScale(newScale)
setLayerPos(newPos)
return
}
}
2.4 自适应外层容器尺寸
一般来讲，目前手机、Pad上的绘图板软件，默认都是全屏运行，即使不是全屏，也会保持绘图板的比例或者大小不变（使用滚动条）。
但是在浏览器上，浏览器窗口或者绘图板组件的外层容器尺寸可能都是变化的，为了做到自适应，需要监听浏览器窗口发生变化的事件，对绘图板的尺寸进行重新计算。
这里涉及到三个方面的适配：
- Stage（画布）的尺寸适配。根据外层容器及底板图片尺寸进行适配，类似实现CSS的background-size: contain的填充效果。
- 底板图片的尺寸适配。图片尺寸与Stage尺寸是一样的。
- 笔划粗细和路径的适配。当画布尺寸发生变化时，笔划粗细和路径也要等比缩放，否则就会出现笔划与底板图片的错位。
相关React源码如下：
// 1. 动态测量 M-drawCanvas 容器大小
useEffect(() => {
const handleResize = () => {
...（略）
}
// 组件挂载后先进行一次测量
handleResize()
// 监听浏览器窗口 resize
window.addEventListener('resize', handleResize)
// 清理函数：组件卸载时，移除事件监听
return () => {
window.removeEventListener('resize', handleResize)
}
}, [containerRef])
// 2. 加载图片，获取图片的实际宽高
useEffect(() => {
...（略）
}, [imageSrc, onImageLoadSucceed, onImageLoadFailed])
// 3. 计算 Stage 的大小
useEffect(() => {
...（略）
// 如果还没测量到容器大小 或 图片大小，暂不计算
if (!containerW || !containerH || !imageW || !imageH) {
return
}
...（略）
// 等比缩放至容器大小
...（略）
// 自动设定参考系
...（略）
// 计算缩放比例，并同步调整笔划坐标和strokeWidth
if (prevStageSize.width && prevStageSize.height) {
...（略）
// 调整所有笔划的坐标
setLines((prevLines) =>
...（略）
)
setStaticLines((prevLines) =>
...（略）
)
// 调整 layerPos，当Stage尺寸变化时，图层的位移比例也要随之改变
setLayerPos((prevPos) => {
...（略）
})
// 更新前一个 Stage 尺寸
prevStageSizeRef.current = newStageSize
}
else {
// 初次设置前一个 Stage 尺寸
prevStageSizeRef.current = newStageSize
}
setStageSize({ width: finalStageWidth, height: finalStageHeight })
}, [containerSize, imageSize, borderWidth])
2.5 双指接触和抬起的瞬间导致误触笔划
在两个手指接触屏幕进行缩放动作的瞬间，很难保证每次都是两个手指同时接触屏幕。可能自我感觉是同时接触了，但对于设备来说，哪怕某一个手指抢先接触0.1秒，也会导致先接触屏幕的手指作为单指操作留下笔划。
同理，当双指抬起的瞬间，也很有可能有一个手指抢先抬起0.1秒，导致最后一个抬起的手指留下笔划。
要解决这个问题，代码实现不难，主要是把思路想清楚。
设置一个isDrawing用来表示当前是否正在书写。
当单点接触时，将isDrawing设置为true，
如果有多点接触时，isDrawing为true，说明发生了某个手指抢先接触屏幕了，这时只需要将上一个笔划删除，然后将isDrawing设置成false即可。
相关React源码如下：
const handlePointerDown = (e) => {
// 防止触屏页面滑动
e.evt.preventDefault()
...（略）
// 判断指针数量
if (activePointersRef.current.size === 1) {
...（略）
isDrawing.current = true
...（略）
}
else if (activePointersRef.current.size === 2) {
// --- 双指 => 准备缩放/移动 ---
// 如果本来 isDrawing = true，说明第一指已开始画线，立即删除
if (isDrawing.current) {
setLines((prev) => {
// 删除最后那条正在绘制的笔划
if (prev.length > 0) {
return prev.slice(0, -1)
}
return prev
})
isDrawing.current = false
currentLineIndexRef.current = null
}
...（略）
}
}
2.6 笔划过多导致的卡顿
在华为Pad和苹果iPad上测试时发现，当笔划达到300划以上时，可以感觉到明显的卡顿。
Konva.js是一款主流的优秀Canvas框架，很多非常高端复杂的Canvas项目都是用它来开发的，不可能区区200多个笔划就会卡顿。
问题很快就锁定在了React方面。
动态笔划层代码如下：
function DynamicsLines({ lines }) {
return (
<>
{lines &&
lines.map((line, i) => (
<Line
key={'dynamicsLine' + i}
points={line.points}
stroke={line.strokeColor}
strokeWidth={line.realStrokeWidth}
tension={tension}
lineCap={lineCap}
lineJoin={lineJoin}
globalCompositeOperation={
line.tool === 'eraser'
? 'destination-out'
: 'source-over'
}
perfectDrawEnabled={false}
shadowForStrokeEnabled={false}
/>
))}
</>
)
}
按照React组件的方式，将笔划<Line>循环输出。每次有新的笔划时，lines会发生改变，从而再次从第1个笔划开始渲染。也就是说，当写第301笔时，实际上是从头渲染了301个笔划，而不是只新增渲染第301笔。
解决方法就创建一个Layer专门存放旧笔划，Stage的分层如下：
<Stage>
{/* 底板图片层 */}
<Layer ...（略）>
<ImageLayer ...（略）/>
</Layer>
{/* 静态笔划层 */}
<Layer ...（略）>
<StaticLines lines={staticLines} />
</Layer>
{/* 动态笔划层 */}
<Layer ...（略）>
<DynamicsLines lines={lines} />
</Layer>
{/* 擦除提示笔划层 */}
<Layer ...（略）>
<EraserLines lines={eraserHintLines} />
</Layer>
{/* DEBUG信息层 */}
<DebugInfo ...（略） />
</Stage>
静态笔划层的代码如下：
import { memo } from 'react'
import { Line } from 'react-konva'
import PropTypes from 'prop-types'
function StaticLines({ lines, tension, lineCap, lineJoin }) {
console.log('lineCap', lineCap)
return (
<>
{lines &&
lines.map((line, i) => (
<Line
key={'staticLine' + i}
points={line.points}
stroke={line.strokeColor}
strokeWidth={line.realStrokeWidth}
tension={tension}
lineCap={lineCap}
lineJoin={lineJoin}
globalCompositeOperation={
line.tool === 'eraser'
? 'destination-out'
: 'source-over'
}
perfectDrawEnabled={false}
shadowForStrokeEnabled={false}
/>
))}
</>
)
}
StaticLines.propTypes = {
lines: PropTypes.array,
tension: PropTypes.number,
lineCap: PropTypes.string,
lineJoin: PropTypes.string,
}
export default memo(StaticLines)
以上，就是把旧笔划放到静态笔划层，把新笔划放到动态笔划层。使用React.memo将静态笔划层静态化，防止每次都重新渲染，这样就有效解决了笔划过多导致的卡顿问题。
那么，如何定义什么是旧笔划，什么是新笔划呢？
这里用到了两个关键的变量：
// 最大实时渲染的笔划数量
maxRealRenderLines = 20,
// 最大可撤销的笔划数量
maxUndoLines = 10,
当动态层笔划达到 maxRealRenderLines 的个数（例如：20个）时，就把动态笔划层的前 maxRealRenderLines - maxUndoLines 个笔划（例如：10个）搬迁至静态笔划层。这样的话，即使笔划数量过多，也只有在每次迁移笔划时才会略感到一丝卡顿，并不是每次笔划都卡顿，在很大程度上缓解了压力。
但是，这样又带来了新的问题：橡皮擦笔划只能擦除动态笔划层的笔划。
解决办法就是：
- 首先，给橡皮擦笔划添加一个唯一的自增eraserID，在添加至动态笔划层的同时，也同步添加至静态笔划层。
- 然后，当静态笔划层的笔划搬迁至动态笔划层后，根据eraserID，将前一个重复eraserID的橡皮擦笔划删除。
- 最后，删除静态笔划层的所有eraserID属性，保持数据的精简。
细心的你可能会问，当静态笔划层已经累计了很多笔划时（例如：1000个），同步向静态笔划层添加橡皮擦笔划的时候，会导致静态笔划层重新渲染，这样不会卡顿吗？
答案是：几乎察觉不到。
原因是，橡皮擦笔划的添加时机与普通笔划的时机不一样。
正在书写的普通笔划是实时更新路径并渲染在动态笔划层的；
而橡皮擦笔划的实时渲染是放在了橡皮擦笔划层，这个层是个临时层，最多只能保留一个橡皮擦笔划。当触点离开时，就会把这个橡皮擦笔划同时搬迁到静态笔划层和动态笔划层。因此，只有橡皮擦搬迁时才会重新渲染静态笔划层，这个重渲的过程可能在下一个笔划开始时就完成了，因此几乎感觉不到卡顿。
2.7 其他性能优化Tips
Konva官网的教程专门有一章内容是性能优化的：
《HTML5 Canvas All Konva performance tips list》
在解决笔划卡顿过多导致卡顿的问题时，借鉴过这里的优化Tips，虽然最终发现是React循环输出大量笔划导致的。但这里的优化Tips，还是能提供一丢丢的性能提升的。
- 优化点1：给静态笔划层Layer设置listening=false
本次需求只是渲染笔划，并不需要对笔划进行点击选中、拖动等操作，因此可以取消其事件监听。
在旧版本的Konva中，这个没有事件监听的Layer使用的是<FastLayer>，在目前的Konva版本中已经废弃了<FastLayer>，改为了Layer的listening属性（默认是true），可以将其改为false来提高渲染性能。Konva官网的说法是：取消了事件监听，Layer性能可提高一倍。
设置了listening=false后，该Layer不再监听本身的事件，因此会响应页面本身的事件（例如：页面滚动、下拉刷新等）。在本Demo中，如果对底板图片层Layer设置了listening=false，将导致在画布上的任何操作都被页面本身事件所取代，无法正常使用。
《Disable Listening Shapes Tip》
- 优化点2：关闭Line的perfectDraw和shadowForStroke
直接看代码就明白了：
<Line
...（略）
perfectDrawEnabled={false}
shadowForStrokeEnabled={false}
/>
详细解释请看官网说明：
《Disable Perfect Draw》
《Disable shadow for stroke》
- 优化点3：减少小数点后的位数
本项目涉及大量坐标、长度等数据计算问题，由于浮点数精度问题，JavaScript 使用 IEEE 754 双精度浮点数（64 位）表示 小数，某些小数无法用二进制精确表示，导致计算误差。
例如：计算 0.1 + 0.2 实际上得到的结果是0.30000000000000004。
虽然计算结果的细微误差不会对实际效果产生影响，但保留太多位数会增加不必要的计算量。
通过类似parseFloat(xxx.toFixed(2))的方法来修正精度问题。
2.8 iPad与HUAWEI MatePad体验差异
总体来说，差异不是非常明显。
当笔划数量过多时（600+），iPad依然非常丝滑，但HUAWEI MatePad在进行画布缩放时，丝滑程度略逊于iPad（但整体感觉还算丝滑）。
2.9 Debug信息输出
为了方便调试程序，增加了专用于Debug的Layer，用于实时显示当前的事件、触点数量、动态笔划数、静态笔划数、待删除的橡皮笔划数（在向静态层迁移前，动态笔划层的橡皮笔划也同时向静态笔划层复制一份，迁移后将删除重复的橡皮擦笔划）、可撤销次数，便于开发调试。
3 项目Git源码
本项目已上传至Gitee和GitHub，方便各位下载。
Gitee: gitee.com/betaq/draw-…
GitHub:
项目源码解压密码
🔑🔑💖💖 解压密码，见我的公众号【卧梅又闻花】原文。 💖💖🔑🔑
