这篇文章是我对上野宣所著《图解HTTP》一书的笔记，旨在结合自身多年的大前端开发经验，从理论上重新对HTTP协议知识进行梳理和盘点。本文主要回答以下五个问题：

HTTP协议是什么，它在怎样的背景下出现
为什么会需要HTTP协议，它主要解决什么问题
针对要解决的问题，它采用怎样的设计思路就，其中有哪些精妙之处
未来的发展方向是怎样的

HTTP协议是什么

所谓“协议（Protocol）”，通俗意义上，是指经过多方谈判、协商后制定的共同承认、遵守的文件，这种文件通常是多方经协商后打成的共识，具有法律效力，用于保障各方的合法权益。在网络通信领域，协议有其特殊含义，指的是数据交换过程中必须遵守的规则和格式，是计算机网络通信的基础。

HTTP是HyperText Transfer Protocol 的缩写，通常被翻译为“超文本传输协议”——这种译法并不严谨，严谨的译法应当是“超文本转移协议”。它是一种用于分布式、协作式和超媒体信息系统的应用层协议。

出于跨越空间进行知识共享的设想，WWW万维网的概念诞生于1989年3月，它包含三个方面的内容，分别是HTML、HTTP和URL。

HTML：HyperText Markup Language，超文本传输语言，定义了页面的表现形式
HTTP：HpyerText Transfer Protocol，超文本传输协议，定义了数据传输的协议
URL：Uniform Resource Locator，统一资源定位符，定义了文档所在的地址

可以用“送信”来形容WWW技术，首先必须明确信件的内容格式（HTML），例如必须要有收件人地址和发件人信息，内容上使用“称呼-问候语-正文-结尾”的结构；其次，采用双方都认可的方式来传输信件（HTTP），例如乙要求信件必须贴5张邮票、使用牛皮纸信封；当写好信以后，要明确信件将投递给哪个地址（URL）。

以上便是HTTP协议的基本定义和出现的背景。

为什么需要HTTP协议

要理解HTTP的作用，首先应当介绍TCP/IP协议族的概念。互联网上的两台设备（这里使用“设备”，是因为通信对象不仅仅是计算机，还包括交换机、路由器等等各种硬件）要相互通信，双方必须使用同一种“语言”，这样才能理解彼此。这种双方必须遵守一致的规则就称为协议（Protocal）。

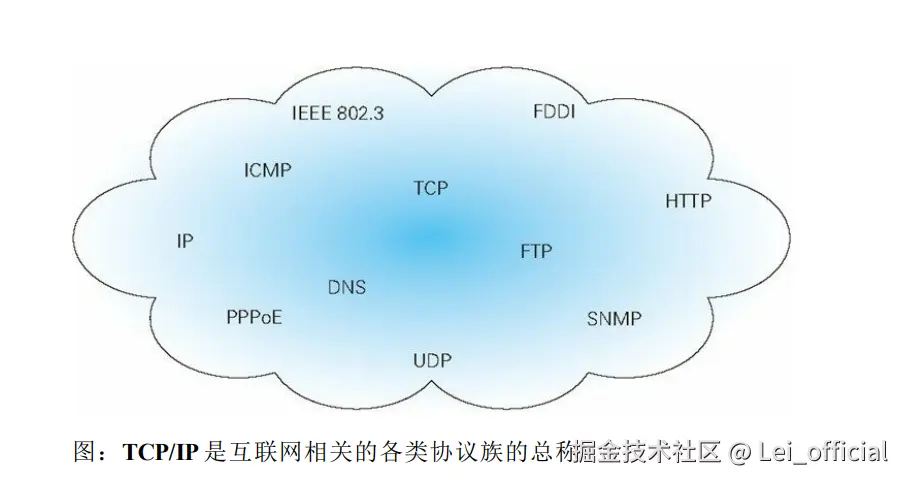

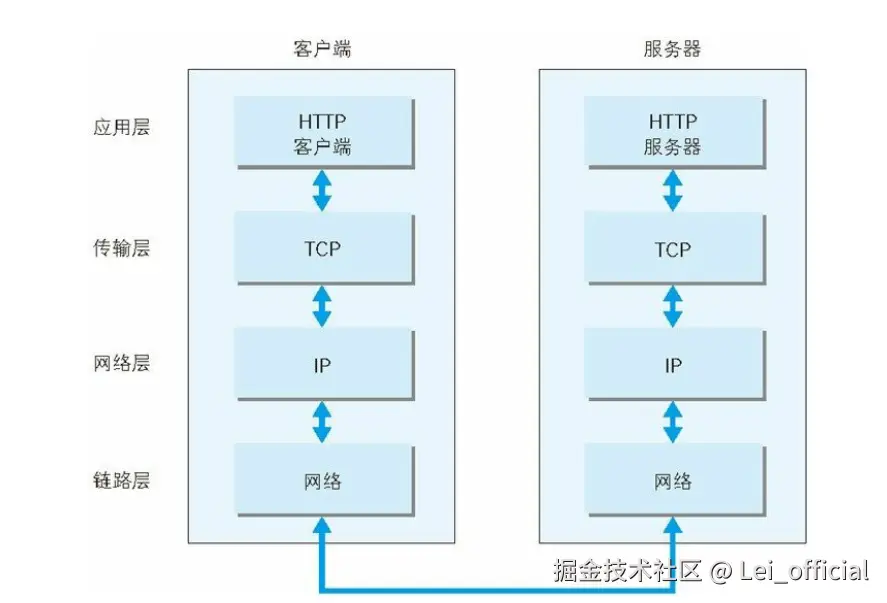

狭义的TCP/IP指作用于传输层的TCP协议和网络层的IP协议，广义的TCP/IP则是指上图中的协议族。

TCP/IP协议族的分层设计

要解决网络数据传输这一个大的命题，需要引入分层的概念，分层有以下好处：

模块化设计范式：责任边界清晰化，每层只需关注本层核心职责。接口标准化，不同厂商的设备可以实现互操作。
技术演进自由度：赋予每层独立升级的能力，其它层无需修改。协议替换灵活性，例如从HTTP1.1升级到HTTP3时，只需要在传输层进行TCP->QUIC的替换，在应用层的HTTP语义不需要修改。
复杂度管控体系：分层抽象机制，每层只需要理解相邻层的接口，降低全局认知负荷，如下文的数据封装流程。故障隔离能力，使用不同工具排查各层的问题，物理层：电缆测试仪，数据链路层：arping, tcpdump，网络层：traceroute, mtr，传输层：telnet, nc，应用层：curl, postman。

# 应用层数据
"GET / HTTP/1.1\r\nHost: example.com\r\n\r\n"

# 传输层添加 TCP 头
|TCP头| 源端口:1234 目的端口:80 序号:100 确认号:0|

# 网络层添加 IP 头
|IP头| 源IP:192.168.1.2 目的IP:93.184.216.34|

# 数据链路层添加帧头
|以太网头| 源MAC:00:1A:2B:3C:4D:5E 目的MAC:00:0C:29:XX:XX:XX|

开发效率提升：应用开发者只需要调用高层API，无需从拉电缆开始实现完整协议栈。异构系统互操作，实现诸如Android-Linux-iOS的跨平台通信。

虽然分层带来显著优势，但也需权衡以下问题：

性能损耗：多层封装/解封装增加处理延迟
功能冗余：某些场景可能跨层优化更高效（如 RDMA 绕过 TCP/IP 协议栈）
抽象泄漏：底层细节可能影响上层表现（如 MTU 分片影响 HTTP 性能）

TCP的三次握手与四次挥手

重温一下经典的高频考点。

1、三次握手：建立连接的 "电话确认"

想象你想和朋友视频聊天，需要先确认对方在线且准备好：

你发消息问："在吗？能视频吗？"
→ 客户端发送 SYN（我要连接啦）
朋友回复："在的，可以开始！"
→ 服务端回复 SYN-ACK（收到，我也准备好了）
你立刻说："好，那我开摄像头了！"
→ 客户端发送 ACK（确认，开始传输数据）

为什么需要三次？
如果第二步后你直接开始视频（少一次确认），可能朋友手机突然没电，导致你对着空气说话。多一次确认能确保双方都真正就绪。

2、四次挥手：结束对话的 "礼貌道别"

视频结束后，你们要挂断，但得确保双方都没话说了：

你说："我说完啦，先挂了？"
→ 客户端发送 FIN（我要断开啦）
朋友立刻回应："好的，我听到了！"
→ 服务端回复 ACK（收到你的挂断请求）

（此时你停止说话，但朋友可能还有话要说）
朋友接着说："对了，明天记得带伞！"
→ 服务端处理完数据后发送 FIN（我也说完了）
你最后确认："知道了，拜拜！"
→ 客户端回复 ACK（确认断开）

为什么需要四次？
因为断开连接时，双方都要确认各自的数据都传输完毕。就像挂电话前，双方都要确认对方没话说了才能安心挂断。

以上便是HTTP协议存在的价值，作为TCP/IP协议族里的一员，HTTP协议负责应用层的数据编码和解析。

URI（Uniform Resource Identifier）与URL（Uniform Resource Location）

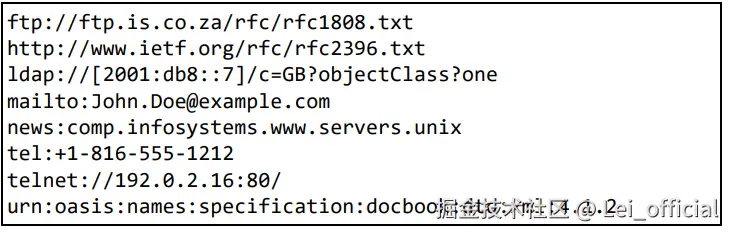

URI 用字符串标识某一互联网资源，而 URL表示资源的地点（互联网上所处的位置）。可见 URL是 URI 的子集。下图这些不同类型的标识符，都是URL。

HTTP协议主要解决什么问题

意图解析：这一次请求的目的是什么，是要提交、读取、更新还是删除 —— 请求方法
状态同步：请求的结果是成功、失败、部分成功还是其它状态 —— 响应状态码
对请求本身的描述：本次请求的数据量是多少，请求什么类型的资源，数据格式是怎样的 —— 请求头当中的MINE
优化数据传输：缓存、压缩、断点续传 —— 请求头中的压缩方法
安全性：加密、认证 —— HTTPS

HTTP协议设计思想

本节中会挑选HTTP协议设计中的一些精妙之处和核心思想进行记录，如有遗漏，纯属笔者功力不逮。

CS架构设计

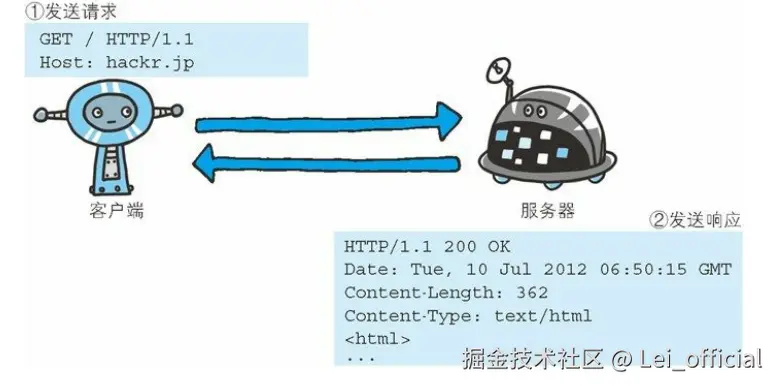

在HTTP协议中，一定存在着客户端Client和服务端Server的角色，这两个角色可以互换。客户端负责请求，而服务器负责响应。一个最简单的请求-响应模型如下所示。

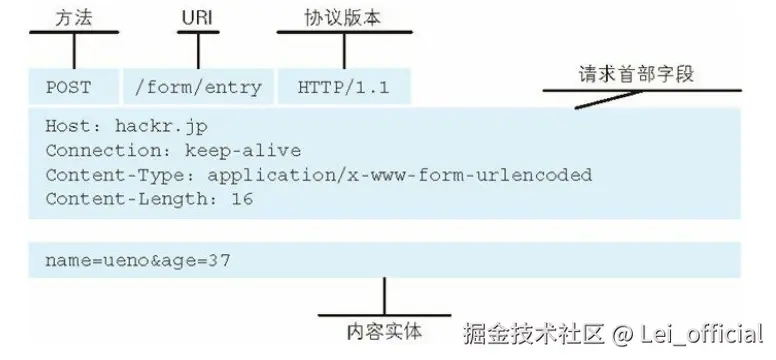

可以看到请求报文由以下5个部分组成。

请求方法
请求URI
协议版本
请求头
内容主体

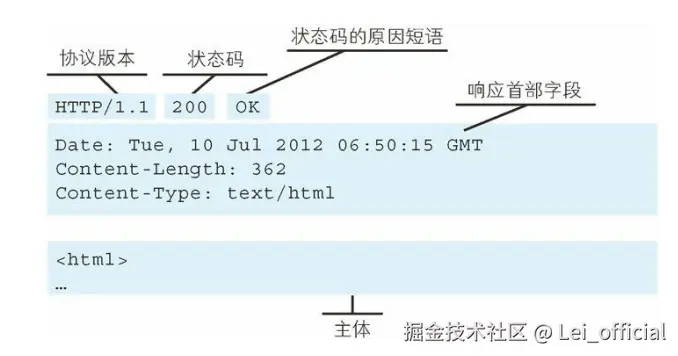

与之对应的，响应也由5部分组成。（把请求方法+URI换成了状态码+短语）

协议版本
状态码
状态码短语
响应头
响应主体

告知服务器意图的HTTP方法

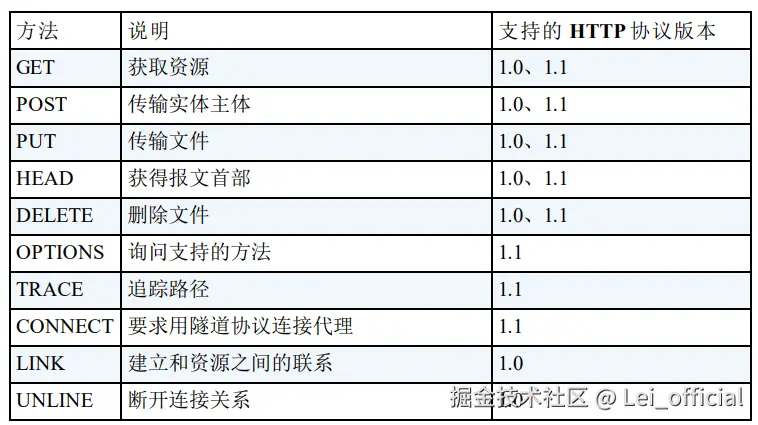

方法method是指客户端发送请求的意图，是请求Request的必备字段。

最常用的便是GET、POST方法。PUT、DELETE这两个方法，由于它们在HTTP1.1中不带有验证机制，任何客户端都可以自由上传、删除，因此多数Web网站不支持这两个方法。

告知响应结果的状态码

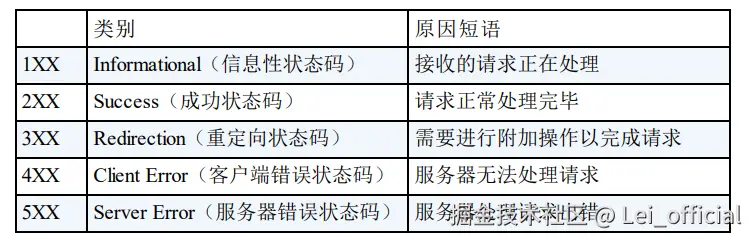

状态码是一个三位数字，第一位表示大类，共分为5大类，从1XX到5XX，问题程度依次加重。

2XX成功

表示请求被正常处理了。

200 OK：最常见，请求成功
204 No Content：返回报文中不含主体，适用于客户端需要向服务器发送数据，服务器无需返回数据的场景
206 Partial Content：范围响应，适用于客户端发送了范围请求（请求头里面的Content-Range来指定范围）

3XX 重定向

通常用于浏览器，表示浏览器需要执行某些特殊处理以正确处理请求。

301 Moved Permanently：永久性重定向，所请求的资源已被分配了新的URI，以后都应该使用新的URI来访问该资源
302 Found：临时性重定向，在本次会话中使用新的URI来访问资源
303 See Other：请求的资源存在另一个URI，且应当使用GET方法访问资源
304 Not Modified：只适用于GET请求，当客户端发送请求时含有附带条件（If-Match, If-Modified-Since, If-None-Match, If-Range, If-Unmodified-Since中任意一个）时，表示服务器资源未变，客户端客户直接使用未过期的缓存。该响应不包含主体
307 Temporary Redirect：跟302等价

4XX 客户端错误

400 Bad Request：请求报文里存在语法错误。
401 Unauthorized：表示请求需要有通过HTTP认证的认证信息。
403 Forbidden：对资源的访问被服务器拒绝了。
404 Not Found：服务器上没有请求的该URI的资源。

5XX 服务器错误

500 Internal Server Error：服务器在响应请求时发生内部故障，无法处理该请求。
503 Service Unavailable：服务器超负载或者停机维护中，无法处理任何请求。

HTTP报文首部（头、Header）简介

HTTP首部是HTTP请求和响应中的必传信息，对于应用开发者来说，大部分首部信息是无需关注的，通常已经由网络框架进行处理。

首部的结构是 Key: Value，例如表示报文主体对象类型的Content-Type首部。

Content-Type: text/html

其中Value可以由多个值，例如下面：

Keep-Alive: timeout=15, max=100

如果首部里面的Key重复出现了，这种情况在规范中尚未明确定义，不同的浏览器内部处理逻辑可能存在不同。

HTTP的四种首部

根据实际用途来区分，HTTP首部字段可以分为四种类型：

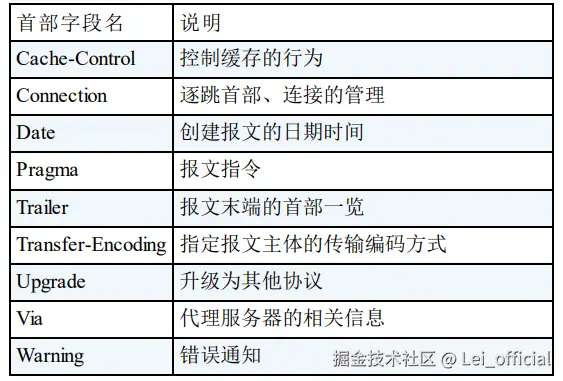

通用首部字段：请求和响应双方都会使用的字段。

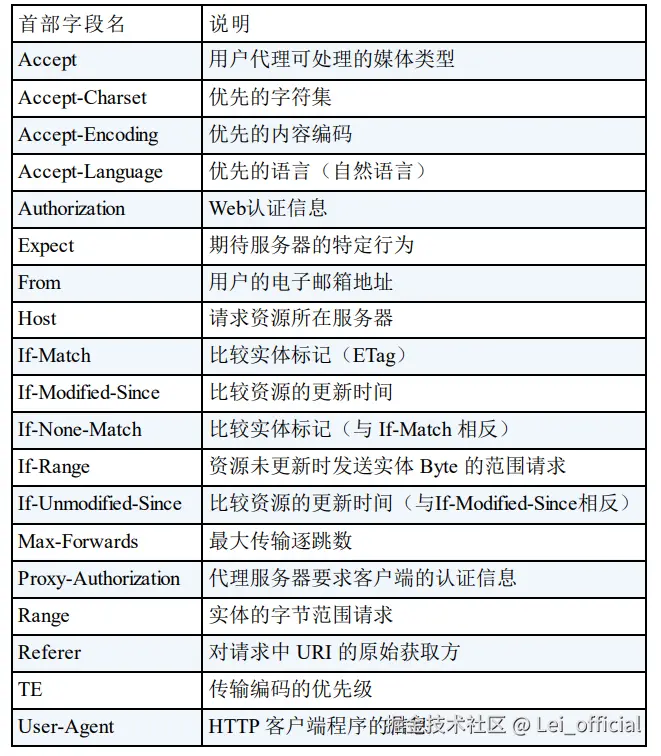

请求首部字段：请求中使用，补充请求附加内容、客户端信息、响应内容优先级等信息。

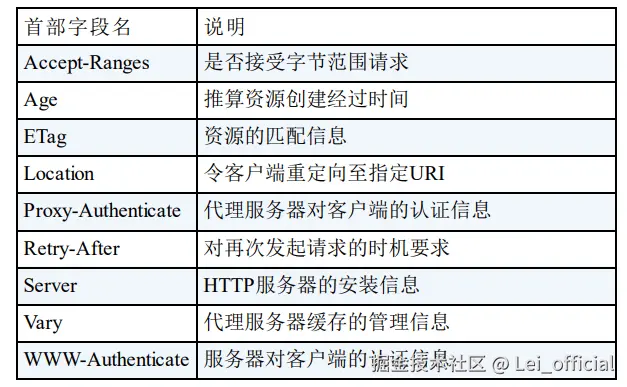

响应首部字段：响应中使用，补充响应的附加内容。

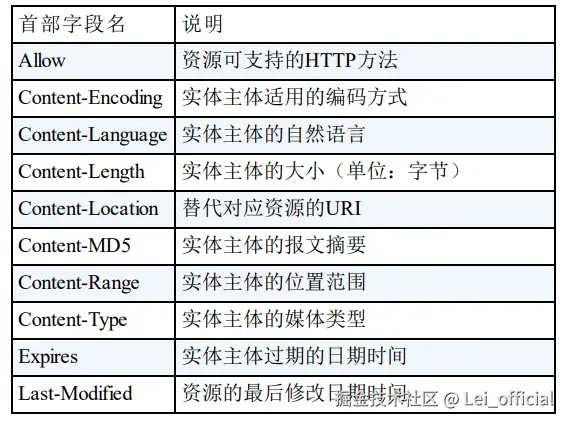

实体首部字段：针对请求和响应的实体所使用的首部字段，补充资源内容更新时间等实体相关信息。

以上四种首部，在HTTP/1.1协议中共计47个，硬记也记不住，用的时候查表就行。只需要知道这些首部可以用于控制缓存行为、设定匹配规则、设置访问资源局部范围、传输Cookie、设置实体长度编码语言等信息。

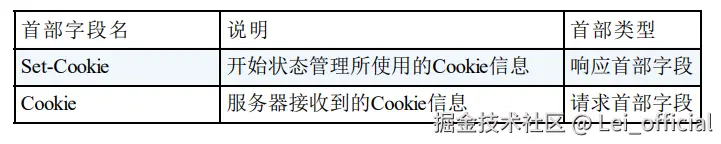

此外，还有HTTP/1.1标准以外但已经广泛使用的Cookie相关首部字段，如下所示：

服务器在响应中通过Set-Cookie将Cookie发送给客户端，客户端在后续的请求首部里通过Cookie进行传输。

HTTPS——HTTP的安全升级版

在安全方面，HTTP协议存在以下不足：

通信使用明文（不加密），内容可能会被窃听。——对应加密
不验证通信方的身份，因此有可能遭遇伪装。——对应认证
无法证明报文的完整性，所以有可能已遭篡改。——对应完整性保护

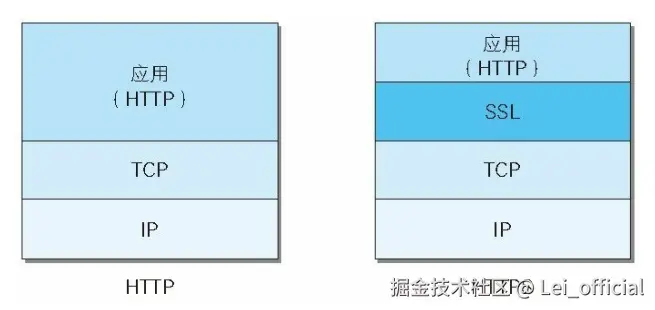

针对以上三个不足，业界推出了HTTPS，可以说HTTPS=HTTP+加密+认证+完整性保护。HTTPS本身不是新的协议，而是HTTP通信接口部分用SSL(Secure Socket Layer)和TLS(Transport Layer Security)协议代替的产物。简言之，HTTPS就是身披SSL协议这层外壳的HTTP。SSL协议赋予了HTTP加密、认证、完整性校验的功能。

HTTPS的混合加密机制

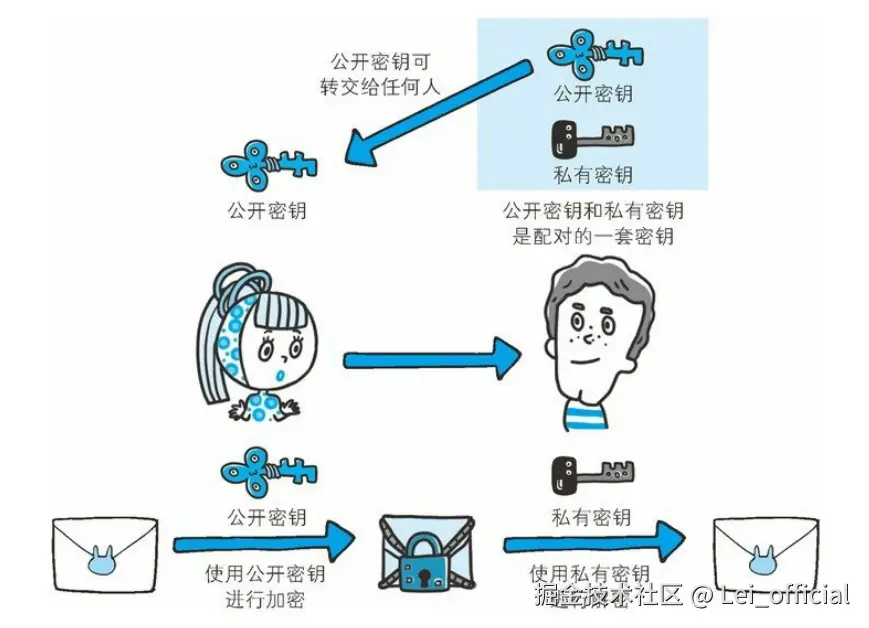

HTTPS采用非对称加密+对称加密的混合加密机制。所谓非对称加密，是指加密和解密过程采用的是不同的密钥。客户端使用服务端的公钥进行加密，该信息传输给服务端后，服务端用其私钥对信息进行解密。在这个过程中，公钥是可以发布在互联网上，被任何人获取到的。而用于解密的私钥则需要由服务端严加看管。

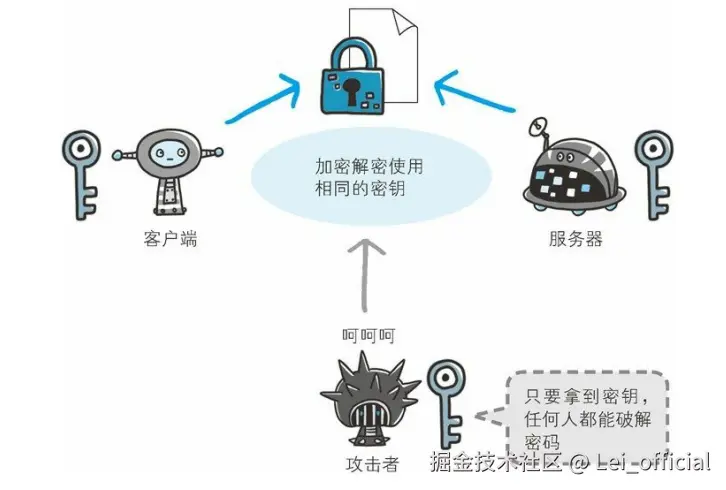

对称加密则是客户端/服务器使用同一个密钥进行加解密，它的性能更高，但在安全性方面比不过非对称加密。

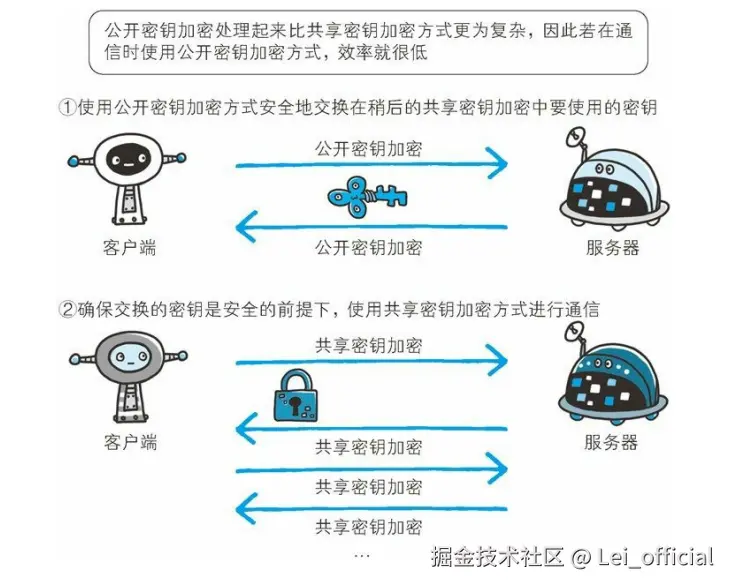

因此，常规的做法是，客户端-服务器开始建立连接时，通过非对称加密，客户端将自身的密钥发送给服务器。当服务器获取到该密钥时，双方切换为对称加密，使用这一个相同的密钥进行加解密。

书中使用的是“公开密钥加密”和“共享密钥加密”，我认为“非对称加密”、“对称加密”更加形象。

首个密钥传输问题

在上述的流程里，存在一个根本的问题：首个密钥（服务器的公钥）要如何安全地交付给客户端？ 在双方都没有对方公钥的情况下，一定会面临“先有鸡还是先有蛋”的问题。如果通过明文传输，这中间就存在被篡改的风险。因此需要一个在互联网语境下，让所有的客户端、服务器都认可的可信第三方来做这件事，这就是证书机构。

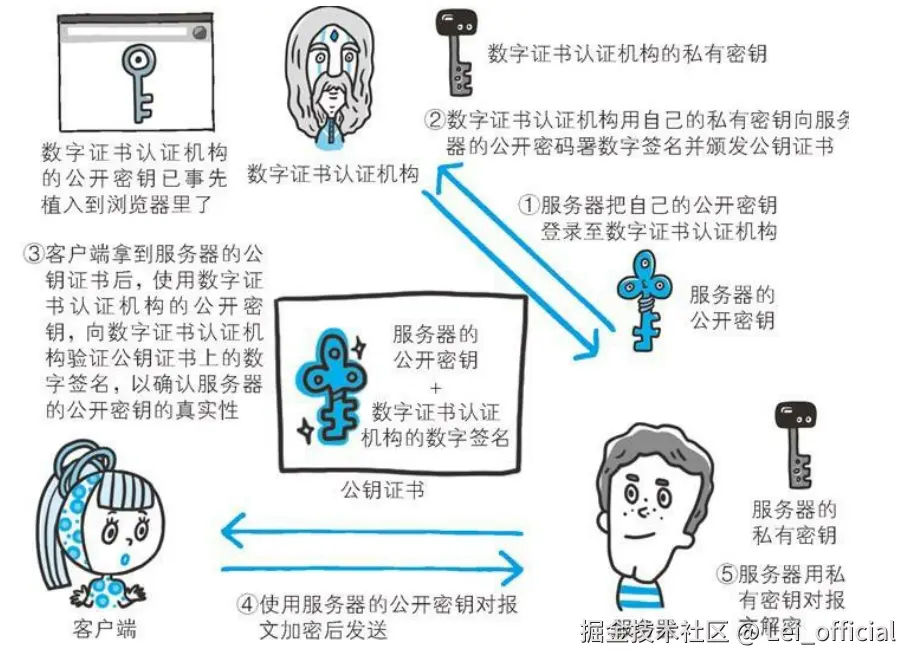

数字证书认证机构（CA，Certificate Authority）和其相关机关颁发的公开密钥证书，会被内置在浏览器当中。服务器会将自身的发送给数字认证机构，由数字认证机构用机构私钥进行加密后，返回给服务器，称为“证书”。在建立通信的过程中，服务器将证书发送给客户端，客户端再用机构的公钥（前文讲过这个机构公钥会被内置在客户端的浏览器中）进行解密验证无误，便可认为这是可信的服务器公钥。随后进行非对称加密，将自身会话私钥发送给服务器。

需要指出的是，虽然现在普遍使用TLS，但很多人仍习惯称SSL。实际上SSL已过时，存在安全漏洞，推荐使用TLS。

通过上述证书派发、加解密的过程，得以完成身份认证、数据加密和完整性校验。要注意在这个过程中只对服务器的身份进行了校验，因为初始证书必须经过证书机构进行签名，这个签名的过程是按照证书个数进行收费的，显然对于一般的网页访问场景，不应当也不适合对客户端进行收费。

而在对客户端要求严格的场景下，例如登录网上银行，就必须采用客户端证书对客户端的身份进行验证，U盾便是客户端证书的一种。

HTTP协议未来的发展方向

HTTP/1.1问世于1997年，在26年的发展历程中，它被广泛使用，但他也存在一些缺点：

队头阻塞： 当一个请求因为某种原因被阻塞时，后续的请求也会被阻塞，导致性能下降。
缺乏灵活性： HTTP/1.1 在设计时没有考虑到移动互联网等新兴应用场景，因此在处理大量并发连接时效率较低。

为了解决 HTTP/1.1 的问题，HTTP/2 在 2015 年发布。HTTP/2 引入了多路复用、头部压缩等技术，大大提高了网络传输效率。但是，HTTP/2 仍然基于 TCP 协议，而 TCP 协议存在一些固有的问题，例如拥塞控制和队头阻塞。

为了进一步提高网络传输效率，HTTP/3 在 2020 年发布。HTTP/3 基于 QUIC 协议，QUIC 协议是一种新的传输层协议，它具有以下优点：

减少延迟： QUIC 协议使用 UDP 协议进行数据传输，减少了 TCP 协议的握手和重传等开销，从而降低了延迟。
提高可靠性： QUIC 协议具有前向纠错等机制，可以在一定程度上提高数据传输的可靠性。
更好的移动性： QUIC 协议可以在不同的网络环境下保持连接，从而提高移动互联网用户的体验。

由于 HTTP/3 具有诸多优点，因此它被认为是 HTTP 协议未来的发展方向。目前，HTTP/3 已经被一些主流浏览器和网站所支持，例如 Chrome、Firefox、Google 等。随着时间的推移，HTTP/3 将会得到越来越广泛的应用。

附：使用Charles软件抓包的基本原理与攻防

在客户端软件开发中，Charles是常用的抓包软件。对于<7.0的设备而言，直接导入Charles证书就可以在PC上对Android App进行抓包。而对于>=7.0的设备，则需要root或者是在debug包里配置允许抓包的属性，才可以进行抓包。这背后的原理是怎样的？为什么对于有些APP即使进行了证书劫持，仍然无法在charles中看到HTTPS请求的明文？

中间人劫持攻击

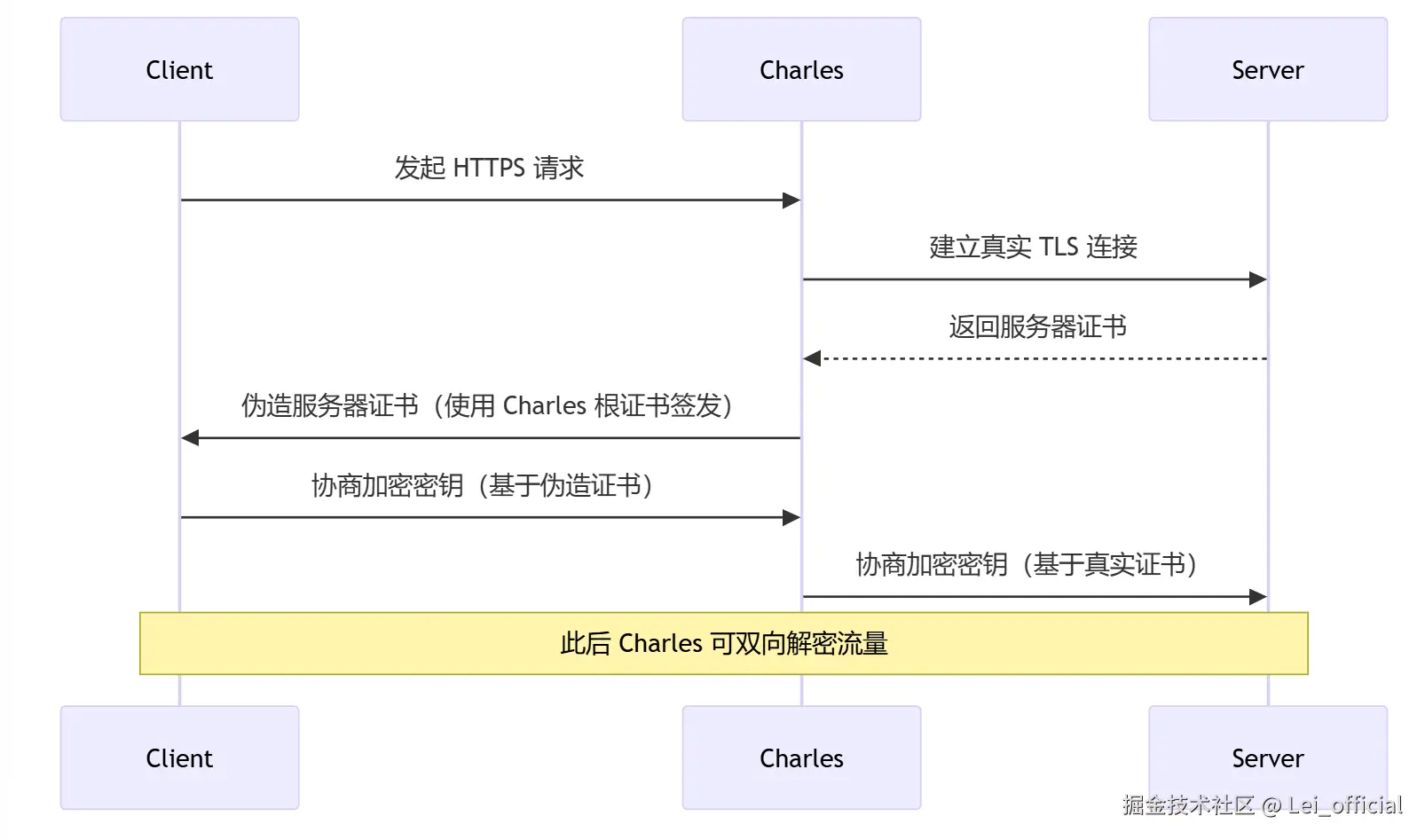

Charles代理软件，本质是通过受控的中间人攻击，对HTTPS数据进行解密，其核心流程如上图所示。通过Charles根证书来签发一个伪造的服务器证书，并将该伪造证书发送给客户端，通过root/植入证书的方式，获取客户端信任。该伪造证书实际保存了Charles自身的密钥。

这样，Charles就可以使用自身私钥来破解得到客户端用于对称加密的公钥，从而解析客户端的HTTPS流量。对于Charles-Server这条链路，Charles将自身伪造为客户端，然后用自身的（对称加密）密钥作为客户端密钥传输给服务器，后续自然可以用此密钥对服务器信息进行解密。

Android开发过程中如何应对中间人劫持攻击

针对上文的中间人攻击，安全要求高的App需要采取复合手段进行防护，按照技术所处的层级不同，可以分为以下几种。

常规防护： SSL证书固定 + 禁用代理 + 强制TLS1.3，已经满足安全性要求一般的聊天软件
高阶防护： mTLS双向认证 + Native证书校验 + 数据二次加密，适用于金融、政务等敏感场景

1. 网络层防护

方案	实现方式	优缺点
SSL证书固定	使用`OkHttp`的`CertificatePinner`或`Network Security Configuration`文件	✅ 有效防中间人攻击 ❌ 需定期更新证书，灵活性差
禁用代理/VPN	检测`ProxyInfo`或`VpnService`状态，拦截非可信网络环境	✅ 简单有效 ❌ 用户可能依赖代理/VPN
强制TLS 1.3+协议	配置网络库（如OkHttp）仅支持TLS 1.3+	✅ 防止协议降级攻击 ❌ 旧设备兼容性差

2. 数据层防护

方案	实现方式	优缺点
双向认证（mTLS）	服务端验证客户端证书合法性	✅ 极高安全性 ❌ 证书分发和管理复杂
数据二次加密	敏感数据用AES-256或国密算法加密后再传输	✅ 即使抓包也无法解密 ❌ 加解密性能损耗

3. 代码层防护

方案	实现方式	优缺点
Native证书校验	用C++实现证书校验逻辑，通过JNI调用	✅ 防Java层Hook ❌ 需熟悉NDK开发
反调试/反Hook	集成`ProGuard`、`R8`混淆，检测`Frida/Xposed`等工具	✅ 增加逆向难度 ❌ 无法完全防御
