光照贴图
上一节中，我们将整个物体的材质定义为一个整体，但现实世界中的物体通常并不只包含有一种材质，而是由多种材质所组成。想想一辆汽车：它的外壳非常有光泽，车窗会部分反射周围的环境，轮胎不会那么有光泽，所以它没有镜面高光，轮毂非常闪亮（如果你洗车了的话）。汽车同样会有漫反射和环境光颜色，它们在整个物体上也不会是一样的，汽车有着许多种不同的环境光/漫反射颜色。总之，这样的物体在不同的部件上都有不同的材质属性。
拓展之前的系统，引入漫反射和镜面光贴图(Map)。这允许我们对物体的漫反射分量（以及间接地对环境光分量，它们几乎总是一样的）和镜面光分量有着更精确的控制。
漫反射贴图
现在希望通过某种方式对物体的每个片段单独设置漫反射颜色，也就是使用纹理，在光照场景中，它通常叫做一个漫反射贴图(Diffuse Map)，其实都是使用一张覆盖物体的图像，让我们能够逐片段索引其独立的颜色值。
着色器中使用漫反射贴图的方法和纹理教程中是完全一样的
注意
sampler2D是所谓的不透明类型(Opaque Type)，也就是说我们不能将它实例化，只能通过uniform来定义它。如果我们使用除uniform以外的方法（比如函数的参数）实例化这个结构体，GLSL会抛出一些奇怪的错误。这同样也适用于任何封装了不透明类型的结构体。
我们也移除了环境光材质颜色向量，因为环境光颜色在几乎所有情况下都等于漫反射颜色，所以我们不需要将它们分开储存：
struct Material {
sampler2D diffuse;
vec3 specular;
float shininess;
};
...
in vec2 TexCoords;
注意我们将在片段着色器中再次需要纹理坐标，所以我们声明一个额外的输入变量。接下来我们只需要从纹理中采样片段的漫反射颜色值即可：
vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
不要忘记将环境光的材质颜色设置为漫反射材质颜色同样的值。
vec3 ambient = light.ambient * vec3(texture(material.diffuse, TexCoords));
这就是使用漫反射贴图的全部步骤了。你可以看到，这并不是什么新的东西，但这能够极大地提高视觉品质。为了让它正常工作，我们还需要使用纹理坐标更新顶点数据，将它们作为顶点属性传递到片段着色器，加载材质并绑定材质到合适的纹理单元。
镜面光贴图
镜面高光看起来有些奇怪，因为我们的物体大部分都是木头，我们知道木头不应该有这么强的镜面高光的。我们可以将物体的镜面光材质设置为vec3(0.0)来解决这个问题，但这也意味着箱子钢制的边框将不再能够显示镜面高光了，我们知道钢铁应该是有一些镜面高光的。所以，我们想要让物体的某些部分以不同的强度显示镜面高光。这个问题看起来和漫反射贴图非常相似。
可以使用一个专门用于镜面高光的纹理贴图。这也就意味着我们需要生成一个黑白的（如果你想得话也可以是彩色的）纹理，来定义物体每部分的镜面光强度，
镜面高光的强度可以通过图像每个像素的亮度来获取。镜面光贴图上的每个像素都可以由一个颜色向量来表示，比如说黑色代表颜色向量vec3(0.0)，灰色代表颜色向量vec3(0.5)。在片段着色器中，我们接下来会取样对应的颜色值并将它乘以光源的镜面强度。一个像素越「白」，乘积就会越大，物体的镜面光分量就会越亮。
这里要使用的纹理贴图，实际上是用颜色值来表示各部分应该会对镜面反射造成的贡献值，而不是用于实际显示的图像
怎么理解呢，首先
镜面反射（Specular Reflection） 是表面光滑度的表现，决定了光源照射到物体表面后反射的高光部分的强度和分布。
镜面高光贴图 是一张纹理，它用来控制物体表面在不同区域的 镜面反射强度。这通常是一张灰度图，其中每个像素值代表镜面反射的强度。
-
黑色（
vec3(0.0)）：表示没有镜面反射，表面是完全粗糙的（比如木头或磨砂表面）。 -
灰色（
vec3(0.5)）：表示中等强度的镜面反射，通常用于有一定光滑度的材质（如大理石或抛光金属）。 -
白色（
vec3(1.0)）：表示非常强的镜面反射，通常用于非常光滑的材质（如光泽金属、玻璃等）。
也就是通过颜色值来决定对镜面反射的强度。由于箱子大部分都由木头所组成，而且木头材质应该没有镜面高光，所以漫反射纹理的整个木头部分全部都转换成了黑色。箱子钢制边框的镜面光强度是有细微变化的，钢铁本身会比较容易受到镜面高光的影响，而裂缝则不会。
实际角度来说，木头其实也有镜面高光，尽管它的反光度(Shininess)很小（更多的光被散射），影响也比较小
采样镜面光贴图
采样镜面光贴图与其他纹理类似，代码也类似，材质结构体中：
struct Material{
//vec3 ambient;
sampler2D diffuse;
//vec3 specular;
sampler2D specular;
float shininess; //高光的反光度
};
uniform Material material;
加载纹理到对用的纹理槽中
m_Texture_spec = std::make_unique<Texture>("res/textures/container_spec.png", 1);
m_Material.specular = 1;
m_CubeShader->SetUniform1i("material.specular", m_Material.specular); //镜面光贴图
设置材质的镜面光使用一号纹理作为颜色值。
最后计算
vec3 specular = light.specular * (spec * vec3(texture(material.specular, TexCoords))); //镜面分量
通过使用镜面光贴图我们可以可以对物体设置大量的细节，比如物体的哪些部分需要有闪闪发光的属性，我们甚至可以设置它们对应的强度。镜面光贴图能够在漫反射贴图之上给予我们更高一层的控制。
如果你想另辟蹊径，你也可以在镜面光贴图中使用真正的颜色，不仅设置每个片段的镜面光强度，还设置了镜面高光的颜色。从现实角度来说，镜面高光的颜色大部分（甚至全部）都是由光源本身所决定的，所以这样并不能生成非常真实的视觉效果（这也是为什么图像通常是黑白的，我们只关心强度）。
所以不管是什么贴图，都是颜色值，如果想通过贴图来控制光强度，就转换成黑白图像后，作为一个强度值来处理光得到相应的效果，黑色的是0.0，那么这个强度在计算时会使对应的分量不会影响强度，如果图像白色则表示强度拉满
放射光贴图(Emission Map)

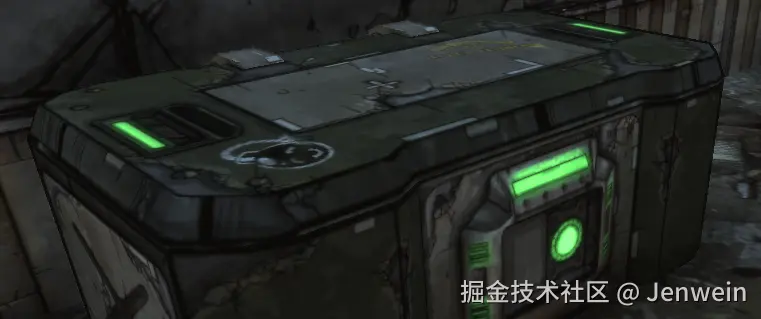

它是一个储存了每个片段的发光值(Emission Value)的贴图。发光值是一个包含（假设）光源的物体发光(Emit)时可能显现的颜色，这样的话物体就能够忽略光照条件进行发光(Glow)。游戏中某个物体在发光的时候，你通常看到的就是放射光贴图比如

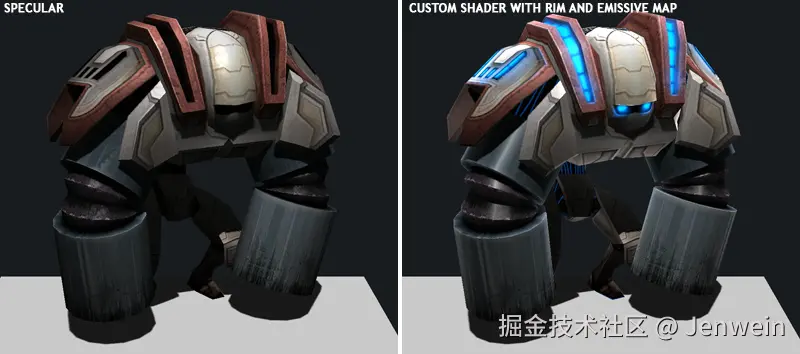

或是

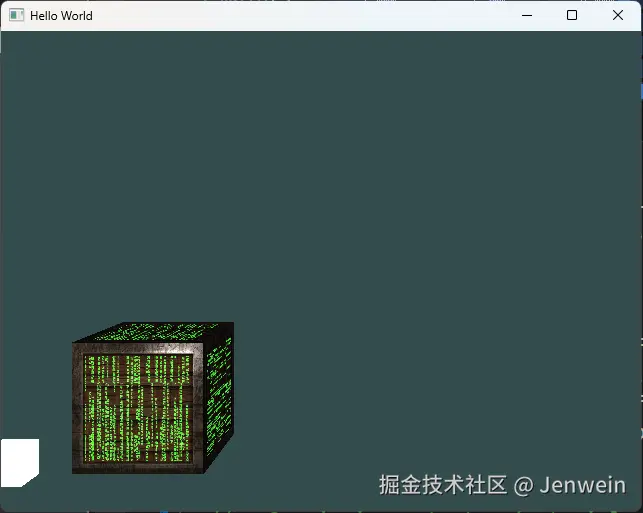

通过代码
// emission
//vec3 emission = texture(material.emission, TexCoords).rgb;
vec4 emissiontmp = texture(material.emission, vec2(TexCoords.x,TexCoords.y+matrixmove));
// 假设木头区域的UV坐标范围是[0.0, 0.5]，你可以根据实际情况调整
if (!(TexCoords.x > 0.1 && TexCoords.x < 0.9 && TexCoords.y > 0.1 && TexCoords.y < 0.9)) {
emissiontmp = vec4(0.0); // 如果是金属边框区域，将纹理颜色置为透明
}
//vec3 emission = emissiontmp.rgb;
vec3 emission = matrixlight * emissiontmp.rgb;
vec3 result = (ambient + diffuse + specular + emission) * objectColor;
片段着色器是为每个片段都执行的，所以这个判断可以设置对应区域
