# 单片机+Lora芯片（Sx1268）的基本通信代码实现

一、spi初始化配置

    单片机同sx1268的通信是通过spi接口，这里使用单片机的spi1接口同sx1268通信，具体配置如下：

1、管脚定义

#define SPIy SPI1

#define SPIy_CLK RCC_APB2_PERIPH_SPI1

#define SPIy_GPIO GPIOA

#define SPIy_GPIO_CLK RCC_APB2_PERIPH_GPIOA

#define SPIy_PIN_SCK GPIO_PIN_5

#define SPIy_PIN_MISO GPIO_PIN_6

#define SPIy_PIN_MOSI GPIO_PIN_7

2、spi时钟配置

void SPI_RCC_Configuration(void) {

RCC_ConfigPclk2(RCC_HCLK_DIV2);
RCC_EnableAPB2PeriphClk(SPIy_GPIO_CLK  | RCC_APB2_PERIPH_AFIO, ENABLE);
RCC_EnableAPB2PeriphClk(SPIy_CLK | SPIz_CLK, ENABLE);

}

3、spi配置

void SPI_GPIO_Configuration(uint16_t SPIy_Mode）//设置spi管脚 {

GPIO_InitType GPIO_InitStructure;

GPIO_InitStruct(&GPIO_InitStructure);
GPIO_InitStructure.Pin        = SPIy_PIN_SCK | SPIy_PIN_MOSI;
GPIO_InitStructure.GPIO_Alternate = GPIO_AF0_SPI1;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitPeripheral(SPIy_GPIO, &GPIO_InitStructure);

}

void SPIconfig() //配置spi {

SPI_InitType  SPI_InitStruct;
SPI_InitStruct.DataDirection = SPI_DIR_DOUBLELINE_FULLDUPLEX;//全双工模式
SPI_InitStruct.SpiMode       = SPI_MODE_MASTER;
SPI_InitStruct.DataLen       = SPI_DATA_SIZE_8BITS;
SPI_InitStruct.CLKPHA        = SPI_CLKPHA_FIRST_EDGE;//第一个边沿
SPI_InitStruct.CLKPOL        = SPI_CLKPOL_LOW;//上升沿捕获
SPI_InitStruct.NSS           = SPI_NSS_SOFT;
SPI_InitStruct.BaudRatePres  = SPI_BR_PRESCALER_8; // 6MHz
SPI_InitStruct.FirstBit      = SPI_FB_MSB;
SPI_InitStruct.CRCPoly = 7;
SPI_Init(SPIy, &SPI_InitStruct);
SPI_Enable(SPIy, ENABLE );

}

4、spi通信

uint8_t SpiInOut( uint8_t txBuffer) {

  while( SPI_I2S_GetStatus(SPIy, SPI_I2S_TE_FLAG) == RESET);//当发送buffer为空时(说明上一次数据已复制到移位寄存器中)退出,这时可以往buffer里面写数据
  SPI_I2S_TransmitData(SPIy, txBuffer);

  while( SPI_I2S_GetStatus(SPIy, SPI_I2S_RNE_FLAG) == RESET);//当接收buffer为非空时退出
  return SPI_I2S_ReceiveData(SPIy);

}

二、控制管脚配置

    sx1268需4个管脚控制，单片机的具体配置如下

1、管脚宏定义

#define RADIO_NSS_PIN GPIO_PIN_4

#define RADIO_NSS_PORT GPIOA

#define RADIO_nRESET_PIN GPIO_PIN_12

#define RADIO_nRESET_PORT GPIOB

#define RADIO_BUSY_PIN GPIO_PIN_13

#define RADIO_BUSY_PORT GPIOB

#define RADIO_DIO1_PIN GPIO_PIN_8

#define RADIO_DIO1_PORT GPIOA

2、管脚配置

void gpio_init() { GPIO_InitType GPIO_InitStructure;

GPIO_InitStruct(&GPIO_InitStructure);

 /****************************************

RF_NSS

  ****************************************/

    GPIO_InitStructure.Pin                            = RADIO_NSS_PIN;
    GPIO_InitStructure.GPIO_Pull              = GPIO_No_Pull;
    GPIO_InitStructure.GPIO_Mode              = GPIO_Mode_Out_PP;
    GPIO_InitPeripheral(RADIO_NSS_PORT, &GPIO_InitStructure);

    GPIO_SetBits(RADIO_NSS_PORT, RADIO_NSS_PIN); //CS=1

         /****************************************

RF_RST ****************************************/ GPIO_InitStructure.Pin = RADIO_nRESET_PIN; GPIO_InitStructure.GPIO_Pull = GPIO_No_Pull; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitPeripheral(RADIO_nRESET_PORT, &GPIO_InitStructure);

GPIO_SetBits(RADIO_nRESET_PORT, RADIO_nRESET_PIN);
    //  /****************************************

// RF_DIO1 // ****************************************/ GPIO_InitStructure.Pin = RADIO_DIO1_PIN; GPIO_InitStructure.GPIO_Pull = GPIO_Pull_Down; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Input; GPIO_InitPeripheral(RADIO_DIO1_PORT, &GPIO_InitStructure);

// /**************************************** // Radio_BUSY // ****************************************/ GPIO_InitStructure.Pin = RADIO_BUSY_PIN; GPIO_InitStructure.GPIO_Pull = GPIO_Pull_Down; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Input; GPIO_InitPeripheral(RADIO_BUSY_PORT, &GPIO_InitStructure);

}

三、SX1268芯片关键参数配置

    sx1268给出的驱动包可以直接调用，配置Lora的主要参数有：工作模式，发射功率，带宽、扩频因子，编码率，前导码长度等

1、发射参数配置

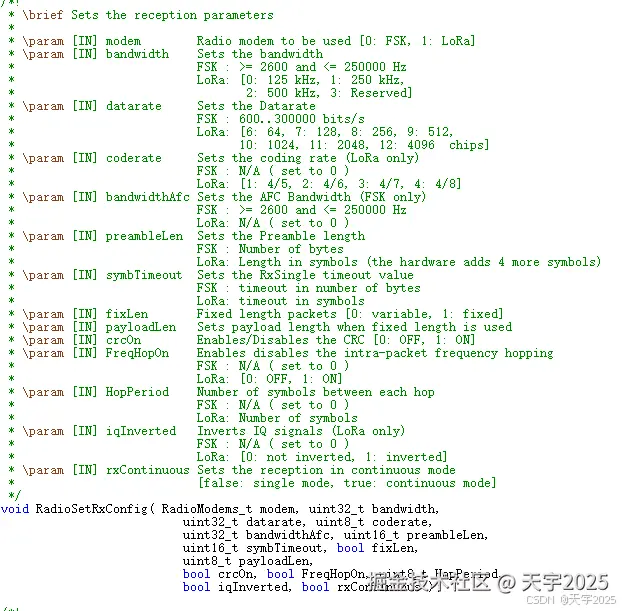

2、接收参数配置

3、频率配置

四、sx1268芯片收发控制

驱动包里的函数比较全面，可拿来直接使用

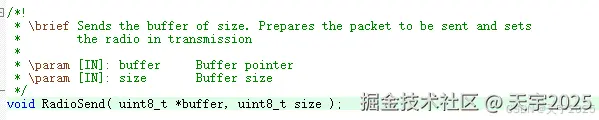

1、数据发送

2、数据接收
