DolphinScheduler创建Command的两种常见情形

在Apache DolphinScheduler项目当中，Master service需要从数据库中读取Command进行后续操作。因此本文将重点探讨两种场景下 Command 的创建机制：

1. 定时调度主流程中如何创建 Command；
2. 故障转移（容错处理）时如何创建 Command。

通过对这两种场景的分析，我们可以更深入地理解 DolphinScheduler 如何在任务调度和异常处理时实现命令驱动，从而确保整个系统的稳定运行。

一、定时调度主流程中的 Command 创建

在分布式任务调度系统 DolphinScheduler 中，定时调度任务的执行依赖 Quartz 框架，具体流程如下：

1. 启动 Quartz 的 Scheduler 线程
   当 Master 服务启动时，会同步启动 Quartz 的 Scheduler 线程，为后续的任务调度提供基础。
2. 提交调度任务到 Quartz
   在用户上线定时调度时，系统会将带有定时调度配置的流程定义提交给 Quartz 调度框架，通过调用 API Service 的 insertOrUpdateScheduleTask 方法完成。
3. Quartz 调度执行
   当 Quartz 定时器到达预设的时间后，会触发对应的 Job 执行。在 DolphinScheduler 中，Quartz 框架会调用 ProcessScheduleTask 类的 execute 方法，并最终调用其 executeInternal 方法。
4. Command 的生成
   在 executeInternal 方法中，系统根据调度策略生成对应的 Command。Command 记录了调度信息、流程定义参数等，并被写入数据库的 Command 表中，为后续执行做好准备。

具体流程如下图所示：

二、故障转移场景下的 Command 生成

在分布式环境中，当 Master 服务意外停止时，DolphinScheduler 提供了容错处理机制，以保障正在运行的流程实例能够被妥善转移和继续执行。其流程如下：

1. Master 服务挂掉
   调度任务运行期间，若 Master 服务意外停止，则系统会进入故障转移（Failover）流程。
2. 故障转移执行
   当 Master 服务重新启动或其他 Master 服务检测到故障时，会执行故障转移操作。此时，系统会通过遍历数据库中受影响的流程实例，寻找需要转移的实例。
3. Command 的生成
   系统通过调用 processNeedFailoverProcessInstances 函数为每个可转移的流程实例创建一个 Command，Command 类型被设置为 RECOVER_TOLERANCE_FAULT_PROCESS，并写入数据库中供 Master 处理。

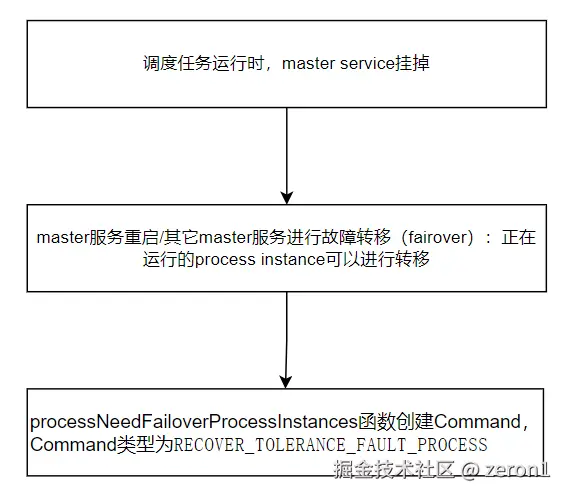

具体流程如下图所示：

问：此外还有一种特殊情况为,在服务down后，quartz也会关闭。后续master服务重启时，已经过期的定时任务怎么办？

答：对于已经过期的定时任务（即任务的调度时间已经过去），Quartz 会检查任务配置的策略： 默认行为是Quartz 会立即触发过期任务，DolphinScheduler也使用此默认策略。因此无需担心服务down后，已过期的定时任务不会触发执行。
