鸿蒙网络协议编程 - traceroute

Ranger0929
345 阅读5分钟

本文主要讲解如何在鸿蒙上实现 traceroute 能力。traceroute 是一种常见的网络分析工具，能够获取从本机到目的主机之间的所有路由器的信息。

一般情况下 traceroute 有多种实现方案：

  1. 基于UDP的Traceroute：
    原理：通过发送具有逐渐增加的TTL（Time-To-Live）值的UDP数据包来实现。当数据包的TTL耗尽时，路由器会返回一个ICMP "Time Exceeded"消息，traceroute程序通过这些消息确定路径上的路由器。
    优点：简单，易于实现。
    缺点：有些网络可能会过滤UDP数据包，导致traceroute失败。

  2. 基于ICMP的Traceroute：
    原理：类似于UDP traceroute，但使用ICMP Echo Request数据包（即ping命令使用的数据包）。 优点：在某些网络环境下比UDP更可靠，因为ICMP通常不会被过滤。
    缺点：某些网络可能会限制ICMP流量，导致traceroute不完整或失败。

  3. 基于TCP的Traceroute：
    原理：发送TCP SYN数据包，并逐渐增加TTL值。当TTL耗尽时，路由器返回ICMP "Time Exceeded"消息。当数据包到达目标主机时，如果目标端口未打开，目标主机会返回一个TCP RST（Reset）数据包，表示连接被拒绝。
    优点：可以穿透一些只允许TCP流量的网络。
    缺点：需要处理TCP连接的建立和关闭，实现相对复杂。

从网络和社区的一些搜索结果来看，使用基于 ICMP 包实现的更为常见，因此本文将使用该方案实现。

分析

从上面的描述中我们可以看到，基于 ICMP 实现 traceroute 与实现 ping 基本上没有太大的差异，区别是我们需要从 TTL=1 开始遍历发送和接受包，当接收到 EchoReply 的包的时候就认为达到目的主机而结束，从而实现 traceroute 的能力。

那么在实现上面我们完全可以参考之前的部分实现，写出类似于下面的代码：

// ... 省略部分之前实现
match socket.recv_from(recv_buffer.as_mut_slice()) {
    Ok((size, src_addr)) => {
        if let Some(ipv4_packet) =
            Ipv4Packet::new(recv_buffer.as_mut_slice_initialized(size))
        {
            let icmp_payload = ipv4_packet.payload();

            if let Some(icmp) = IcmpPacket::new(icmp_payload) {
                match icmp.get_icmp_type() {
                    // 处理最终到达目的主机的逻辑
                    IcmpTypes::EchoReply => {
                        finished = true;
                    }
                    // 处理每一跳中的响应
                    IcmpTypes::TimeExceeded => {
                        let rtt = start_time.elapsed().as_secs_f64() * 1000.0;
                        res.rtt.push(rtt);
                        res.addr = Some(
                            src_addr.as_socket_ipv4().unwrap().ip().to_string(),
                        );
                        continue;
                    }
                    _ => {}
                }
            }
        }
    }
    // 错误处理
    _ => {}
}
// ... 省略部分后面的实现

如果你恰好使用的 Mac 设备进行编写和测试，又恰好只在 mac 上面进行了运行，你会发现所有的运行都是符合预期的。

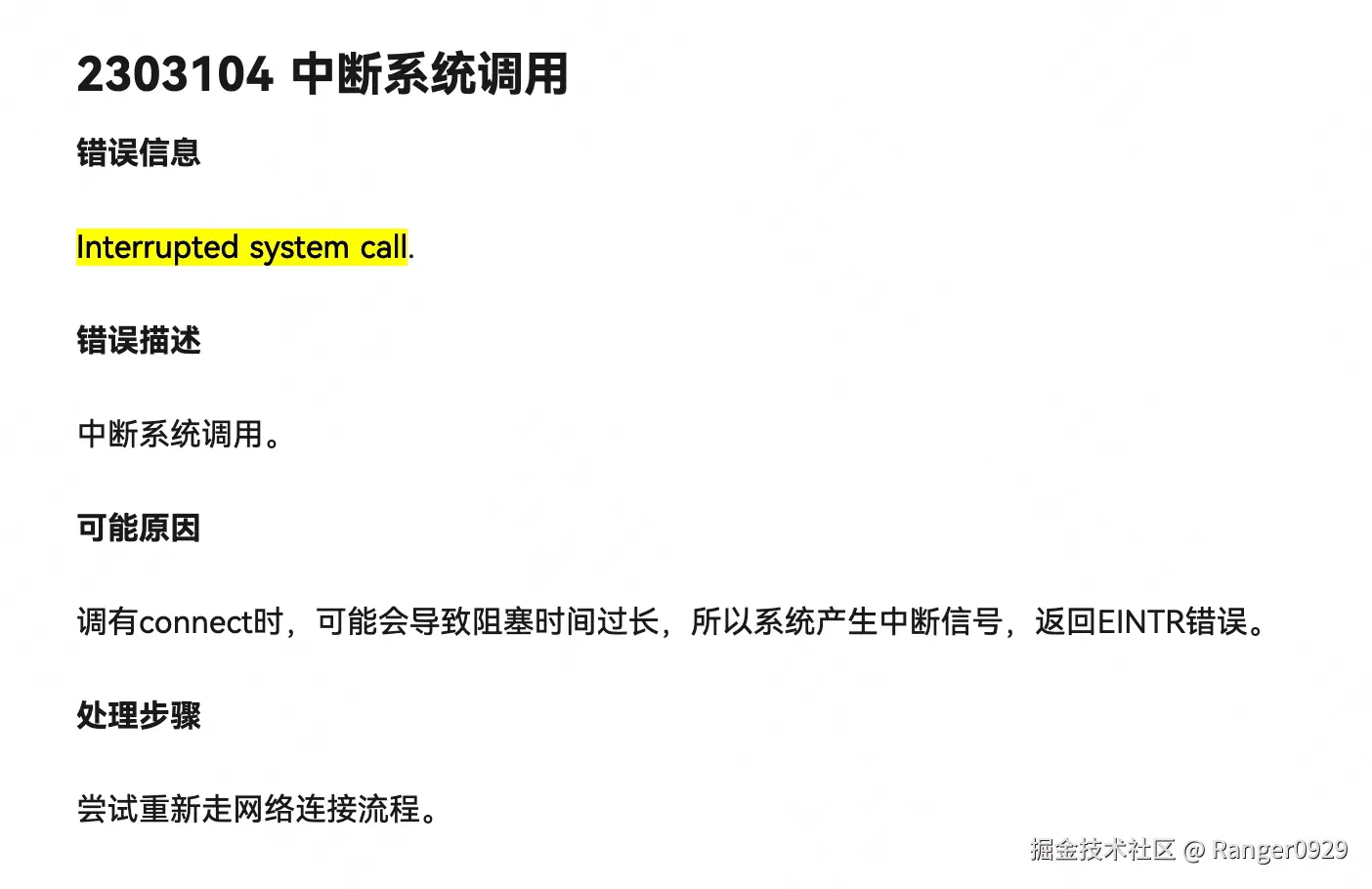

但是你如果将相同的代码放在了鸿蒙上面实现，然后再运行发现最后居然没有任何结果？如果你捕获了错误然后会发现系统返回了一下的错误码：


实际上这个是因为不同系统网络协议栈的处理有所差异，在 Linux 系统上面我们使用 ICMP 实现时当 TTL 耗尽时，网络协议栈的处理会将响应的数据包作为系统错误进行处理，而非正常的响应包。而 Mac/iOS 的系统则会当成时正常的响应包进行处理，安卓也类似（没有实测过，从网络上的一些实现代码来看是这样的）。

鸿蒙与 Linux 行为保持一致，因此我们这里不再能够继续使用以上的代码实现，而是需要从 Linux 系统的错误处理队列中获取中间结果进行处理。

而 socket2 对于当前这种编程模式的处理并不好，因此我们需要使用更加底层和原始的 API 来实现，这里我们使用 nix 实现。

  1. nix 旨在为我们提供 *nix 系统 API 的 safe 版本的 API。
  2. 与 Nix/NixOS 区别开来。

现有的版本在鸿蒙系统构建会存在一些问题，新的适配代码合入之后还未发布新版本，因此我们需要先使用 git 协议来安装 nix 如下：

// cargo.toml

[dependencies]
nix = { git = "https://github.com/nix-rust/nix.git", branch = "master" }

实现

实现上面就与之前的 Ping 实现有所差异了，我们现在的过程如下所示：

  1. 创建 socket
  2. 发送 ICMP 包
  3. 处理 ICMP 回包（包括基于错误队列实现的）

创建 socket

由于现在使用 nix 进行编程，因此我们的创建过程有所不同：

use nix::sys::socket::socket;

// 创建 DGRAM 的socket
let socket_instance = socket(
    AddressFamily::Inet,
    SockType::Datagram,
    SockFlag::empty(),
    SockProtocol::Icmp,
)
.map_err(|e| {
    Error::new(
        Status::GenericFailure,
        format!("Failed to create socket: {}", e),
    )
})?;

创建完成之后，相较于之前的代码我们还需要额外设置开启接受处理信息。

setsockopt(&socket_instance, sockopt::Ipv4RecvErr, &true).map_err(|e| {
    Error::new(
        Status::GenericFailure,
        format!("Failed to set EQUEUE: {}", e),
    )
})?;

这样我们才能够正常的从错误队列中获取到响应的数据包。

发送 ICMP 包

ICMP 包的构建与之前没有任何差异，可以直接复用。差异点在于发送的时候，需要使用 nix 提供的 sendto 方法进行：

sendto(
    socket_instance.as_raw_fd(),
    icmp_packet.packet(),
    &dest,
    MsgFlags::empty(),
)
.map_err(|e| {
    Error::new(
        Status::GenericFailure,
        format!("Failed to send packet: {}", e),
    )
})?;

处理回包

现在我们处理回包就需要先尝试从错误队列中获取，当获取不到的时候就尝试去获取正常的回包。最终当获取的 ICMP 正常的响应包的时候就结束本次调用。

let mut buffer = vec![0u8; 1024];
let mut iov = [IoSliceMut::new(&mut buffer)];

let mut cmsg_buffer = vec![0u8; 64];

// 使用 recvmsg 尝试从错误消息队列中获取数据
match recvmsg::<SockaddrIn>(
    socket_instance.as_raw_fd(),
    &mut iov,
    Some(&mut cmsg_buffer),
    MsgFlags::MSG_ERRQUEUE,
) {
    Ok(msg) => match msg.cmsgs() {
        Ok(cmsgs) => {
            for cmsg in cmsgs {
                // 解析数据类型
                if let ControlMessageOwned::Ipv4RecvErr(err, addr) = cmsg {
                    match IcmpType::new(err.ee_type) {
                        // 错误类型为超时
                        IcmpTypes::TimeExceeded => {

                        }
                        _ => {}
                    }
                }
            }
        }
        Err(_) => {}
    },
    Err(_) => {
        // 从错误消息队列中获取不到时，就尝试接收正常的数据
        match recvfrom::<SockaddrIn>(socket_instance.as_raw_fd(), &mut buffer) {
            Ok((size, src_addr)) => {
                if let Some(ipv4_packet) = Ipv4Packet::new(&buffer[..size]) {
                    let icmp_payload = ipv4_packet.payload();

                    if let Some(icmp) = IcmpPacket::new(icmp_payload) {
                        match icmp.get_icmp_type() {
                            //
                            IcmpTypes::EchoReply => {
                                finished = true;
                                break 'finish;
                            }
                            IcmpTypes::TimeExceeded => {

                            }
                            _ => {
                                // ...
                            }
                        }
                    }
                }
            }
            Err(_) => {
                return Err(Error::from_reason("Failed to receive packet"));
            }
        }
    }
}

最后我们只需要像 ping 一样使用 Task 将其异步化即可，这样我们就完成了整个 traceroute 的实现。本文所有代码最终实现在 traceroute

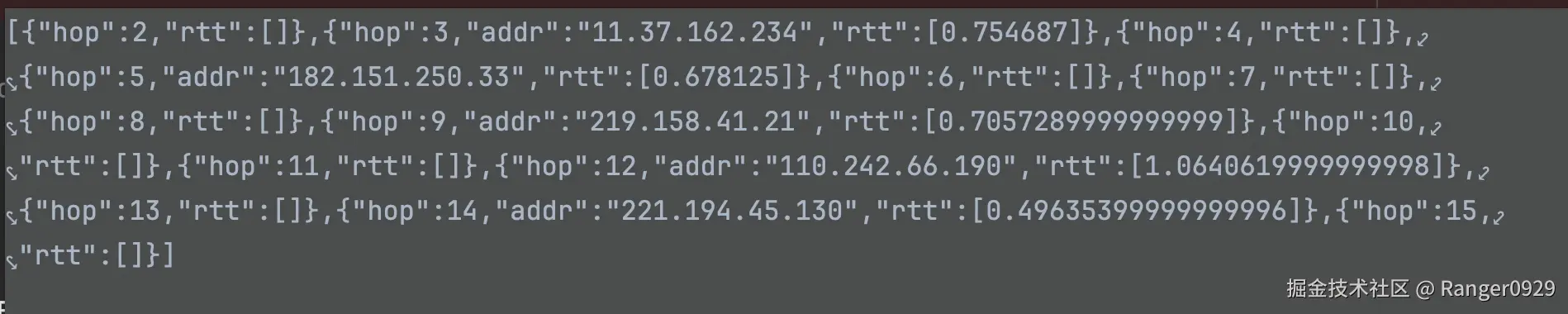

测试

测试方案与 ping 的实现类似，代码如下调用即可：

import { traceRoute } from '@ohos-rs/traceroute'

const ret = await traceRoute("110.242.68.66");
console.log(`${ret}`)


以上就是所有内容，希望对你有所帮助～
