完美的群晖独立硬盘休眠，打造真正静音的NAS

Kinslayer
2,340 阅读8分钟

本文探讨在SSD和HDD组成的混合Nas中实现硬盘独立休眠，用哪块盘就只唤醒哪块，访问SSD不影响机械盘休眠，实现真正的静音！

先科普下群晖的分区方式

在群晖的默认分区中，所有盘都会划分出两个额外的分区， 以/dev/sata1为例 第一个/dev/sata1p1分区，8G，作为系统分区 第二个/dev/sata1p2分区，2G，作为swap分区 第三个/dev/sata1p3分区，用户自己的存储分区

所有盘位的P1分区加入/dev/md0组成Raid1，用作rootfs 所有盘位的P2分区加入/dev/md1组成Raid1，用作swap 其他分区用于用户自己组建存储池

在这个机制下，群晖的默认休眠机制非常保守和拉跨，一旦有任何硬盘活动，所有盘立刻全部唤醒，唤醒时还要等一会才能进系统，非常不爽。即使仅访问固态盘数据，机械盘也会不时咔咔响，无法独立休眠，希捷银河企业盘那个炒豆子的声音，你懂的。。

我的解决思路如下：

  • 将常用热数据存放在ssd，不常用的数据放到hdd
  • 让操作系统仅活动在ssd上，将机械盘踢出系统Raid阵列
  • 弃用群晖的硬盘休眠，使用Linux的硬盘休眠实现独立硬盘休眠
  • 跟机械盘的定时任务，例如SMART，快照等，降低频度，安排集中的时段执行

我在用的是DS423+，4盘位

  • 1号和2号盘位：Intel S3510固态
  • 3号和4号盘位：希捷银河
  • M2位置：西数SN850X

在上述思路下，我对我的Nas做了以下调整

1号固态盘位存储套件及常用热数据：

  • 所有套件(除Docker外)
  • homes (Drive套件使用)
  • photo （照片）
  • 其他常用文件夹

如果套件已经安装在其他盘的，可以用
github.com/007revad/Sy…
这个脚本将套件转移到固态盘上

2号固态盘位作为下载盘：

  • download （下载）

3号机械盘作为影音盘：

  • music
  • video
  • tv
  • 其他不太常用的

4号机械盘位作为备份盘：

  • homes、photo、套件及其他数据用hyperbackup定时备份

M2盘位：

Docker套件及容器数据，SN850x有DRAM缓存，4K性能好，适合跑docker

群晖默认M2只能用做缓存，只有群晖自己的m2盘可以用作存储池
第三方m2可以用
github.com/007revad/Sy…
将你的M2型号加入白名单，就可以创建存储池了。

以下操作需要一定的linux基础，新手操作前务必对重要数据做好备份！！!
以下操作需要一定的linux基础，新手操作前务必对重要数据做好备份！！！
以下操作需要一定的linux基础，新手操作前务必对重要数据做好备份！！！

ssh到nas，切换至root用户

ssh username@nas-ip
sudo -i

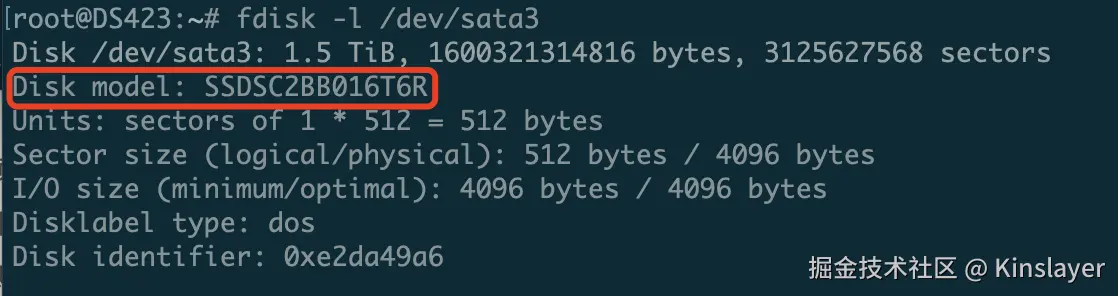

1. 首先找到各硬盘所对于的设备标识符

fdisk -l /dev/sata3
fdisk -l /dev/sata4
fdisk -l /dev/sata1
fdisk -l /dev/sata2

Pasted image 20250206114618.png 我这里 sata3 sata4是固态盘，sata1 sata2是机械盘

2. 将机械盘踢出系统Raid阵列，让系统仅运行在固态上

先执行cat /proc/mdstat查看系统raid的状态，以及raid组成

Pasted image 20250206120303.png

然后分离机械盘，盘符根据实际情况调整

mdadm /dev/md0 --fail /dev/sata2p1
mdadm /dev/md0 --remove /dev/sata2p1
mdadm /dev/md0 --fail /dev/sata1p1
mdadm /dev/md0 --remove /dev/sata1p1

mdadm /dev/md1 --fail /dev/sata2p2
mdadm /dev/md1 --remove /dev/sata2p2
mdadm /dev/md1 --fail /dev/sata1p2
mdadm /dev/md1 --remove /dev/sata1p2

此时系统会弹出警告系统分区降级，可以无视，正常使用没有问题
如果你和我一样是强迫症患者，无法接受有系统警告，可以进行如下操作

mdadm --grow /dev/md0 --raid-devices=2
mdadm /dev/md0 --add /dev/sata2p1
mdadm /dev/md0 --add /dev/sata1p1

mdadm --grow /dev/md1 --raid-devices=2
mdadm /dev/md1 --add /dev/sata2p2
mdadm /dev/md1 --add /dev/sata1p2

此操作的目的是将原有的raid数量从4减少到2，并将两块机械盘加入raid作为热备盘，以免群晖检测不到机械盘上的系统分区和swap分区给警告

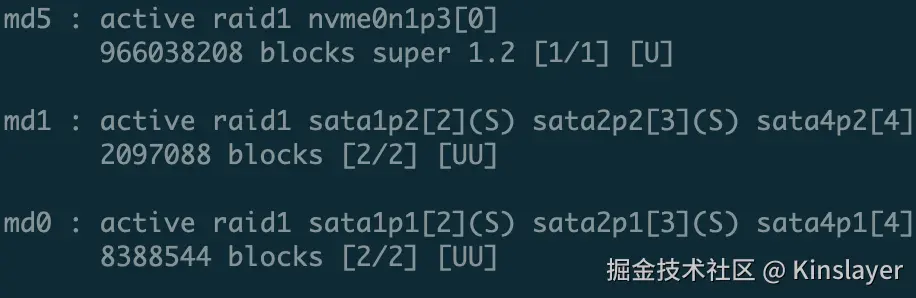

再次执行cat /proc/mdstat发现sata1和sata2上多了一个S标识（Spare），其主要功能是在raid的磁盘发生故障的时候自动替换掉故障磁盘，正常状态下这俩不活动 Pasted image 20250206120303.png 这时候系统警告消失，进入下一步

3. 弃用群晖的硬盘休眠，启用Linux的硬盘休眠实现独立硬盘休眠

进行群晖网页控制面板->硬件与电源->硬盘休眠， 将休眠时间改成无
启用Linux的硬盘休眠

hdparm -S 120 /dev/sata2
hdparm -S 120 /dev/sata1

SSD不要设置休眠，保证系统的快速响应

注意：后面的参数在1-240之间的时候，单位是5秒，从5秒至20分钟
在241和251之间的时候，减去240乘以30分钟，也就是30分钟至5.5小时
上面的120的意思是120*5=600秒，闲置10分钟后进入休眠状态
根据自己的需要设置合适的休眠时长

最后在控制面板->任务计计划->新增->触发的任务，在开机的时候以root身份执行上命令

4.监控休眠状态，找出无故唤醒的元凶

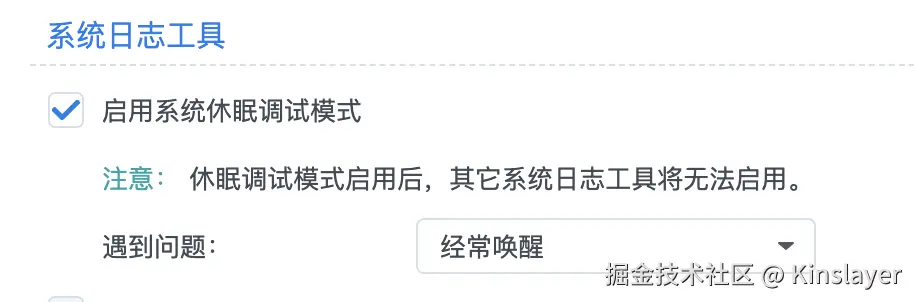

在技术支持中心->技术支持服务中，启用硬盘休眠调试模式

Pasted image 20250206132757.png

硬盘活动日志记录在 /var/log/hibermation.log 和/var/log/hibermationFull.log中，这个日志会滚动压缩，你可能需要在压缩包中找到特定时间点的日志

将以下代码保存为hddmon.sh，一定要存在固态盘上

#!/bin/bash

# Configuration
LOG_FILE="/tmp/hddmon.log"
STATE_FILE="/tmp/hddmon.txt"
DRIVES=("/dev/sata1" "/dev/sata2" "/dev/sata4")

# Ensure files exist
touch "$LOG_FILE" "$STATE_FILE"

log() {
    echo "$(date '+%m-%d %H:%M') $1" >> "$LOG_FILE"
    if [[ -n "$LOG_SERVER" ]]; then
        logger -n "$LOG_SERVER" --udp -p cron.info --tag "常规" "$1"
    fi
}

# Get drive states using a single hdparm command
drive_states=$(hdparm -C "${DRIVES[@]}" | awk '
    /^\/dev\// { device = $1 }
    /drive state is:/ {
        gsub(/:$/, "", device)
        print device ":" $NF
    }
')

# Process each drive state
changes=()
while IFS=: read -r device state; do
    if [[ -z "$device" ]]; then
        continue
    fi

    # Compare with previous state
    prev_state=$(grep -s "^$device:" "$STATE_FILE" | cut -d: -f2)

    if [[ "$prev_state" != "$state" ]]; then
        changes+=("$device: $state;")
        # Update or add state to temp file
        sed -i "\#$device#d" "$STATE_FILE"
        echo "$device:$state" >> "$STATE_FILE"
    fi
done <<< "$drive_states"

# Log changes if any
if [[ ${#changes[@]} -gt 0 ]]; then
    log "${changes[*]}"
fi

在控制面板->任务计划->新增->计划的任务，以root身份每分钟定时执行上述脚本

此脚本会监控硬盘的休眠状态，并在状态变更后记录到/tmp/hddmon.log中

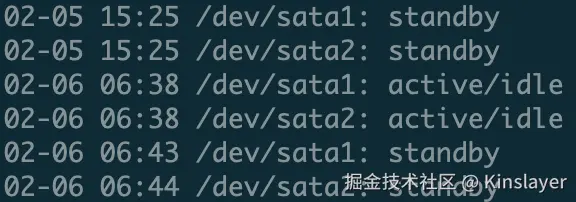

cat /tmp/hddmon.log查看休眠日志

Pasted image 20250206132625.png

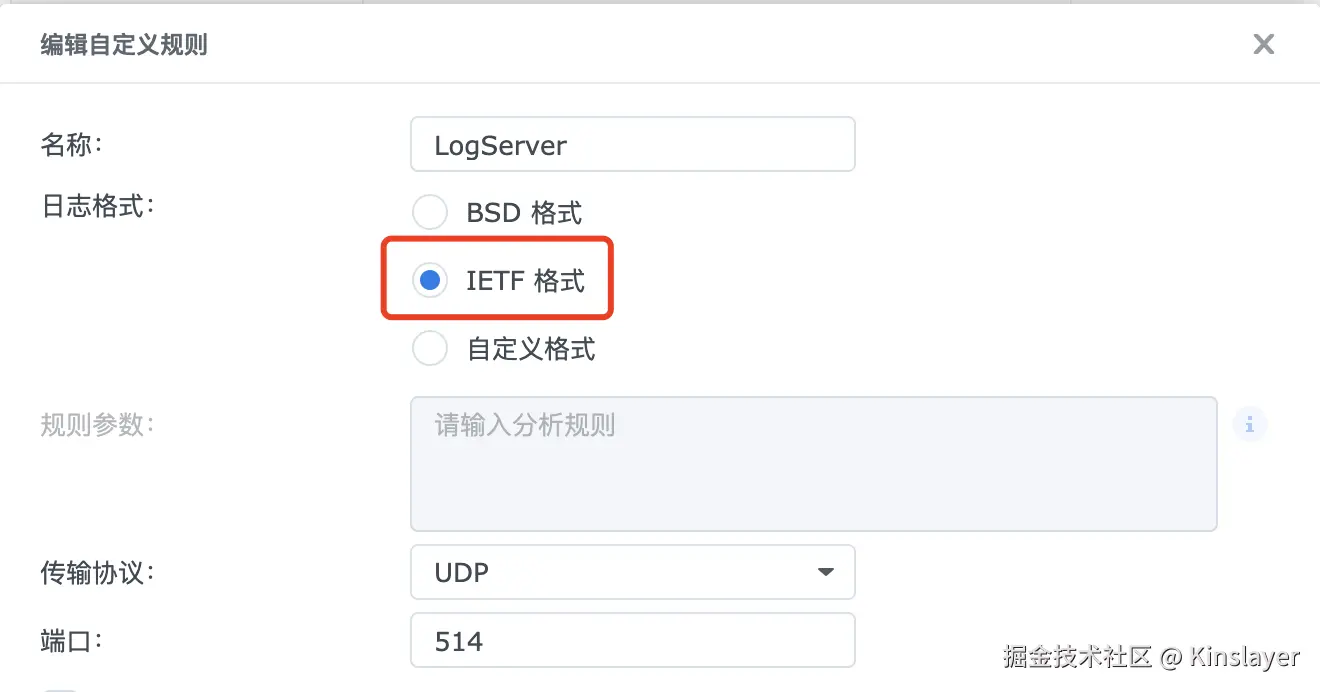

将休眠的日志记录到群晖的日志中心中： 打开群晖 日志中心->接收日志-新增 新增一个日志服务器，日志格式选IETF格式

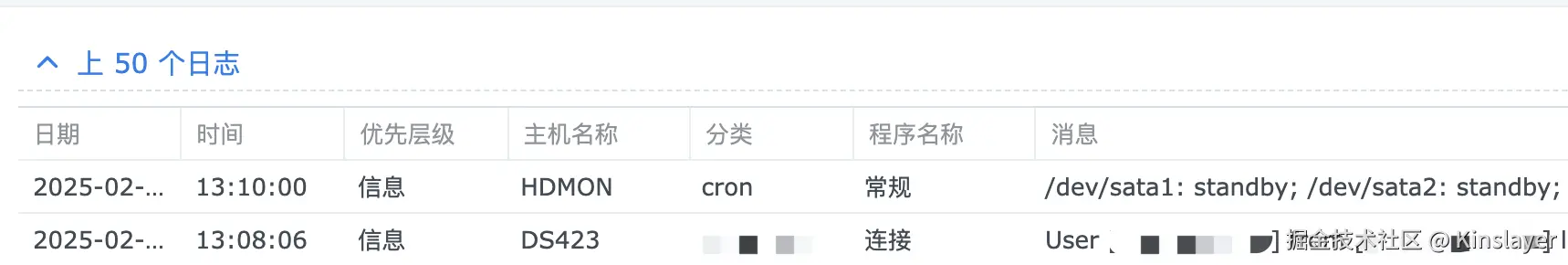

然后就能在日志中心中直接看到硬盘休眠和唤醒的日志记录了，跟内置的休眠功能一样，是不是很完美～


如果发现中某个时间点无故唤醒，就去hibermation.log中去找原因，作出相应的调整

5.调整索引服务配置和日志的目录位置

经过上述调整后，查日志发现synoelasticd进程会经常唤醒硬盘，禁用SynoFinder服务后休眠就会恢复正常。

注：Universal Search无法从套件中心停止，需要通过命令 sudo synopkg stop SynoFinder 来停用

这是群晖的文件索引服务，如果需要使用Drive，不要停用，用下文的方法可以解决

检查 /var/packages/SynoFinder/etc和/var/packages/SynoFinder/var 这两个位置的软连接，如果不是在volume1 上，需要用以下命令将这两个文件夹挪到固态上

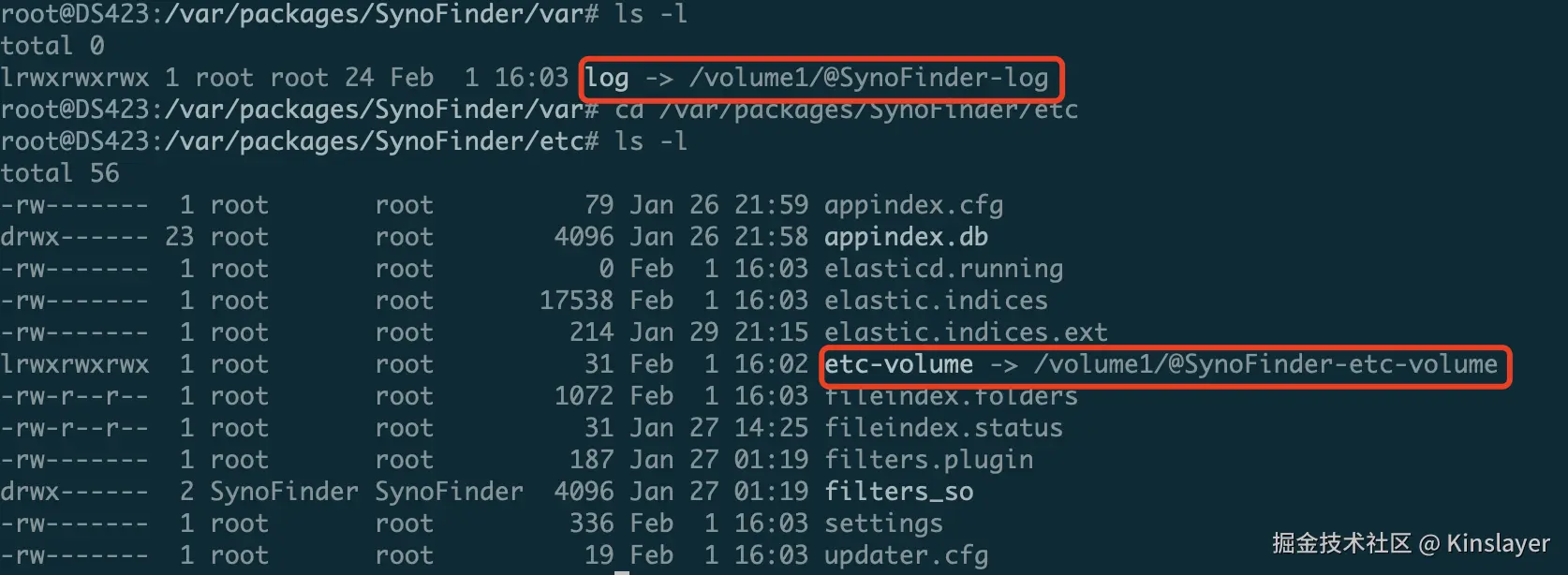

Pasted image 20250206135133.png

mv /volumeX/\@SynoFinder-etc-volume /volume1
mv /volumeX/\@SynoFinder-log /volume1

cd /var/packages/SynoFinder/etc
ln -sf /volume1/\@SynoFinder-etc-volume etc-volume

cd /var/packages/SynoFinder/var
ln -sf /volume1/\@SynoFinder-log log

然后有个天坑，重启后这个修改又会恢复原样！

原因：群晖偷懒了，在服务重启、存储池创建、销毁、上线、离线等事件中，不论这俩文件夹是否受影响，都会直接简单粗暴的重建这两个文件夹，跑到机械盘上就无法休眠了 解决方法如下：

vim /var/packages/SynoFinder/scripts/start-stop-status
vim /var/packages/SynoFinder/target/scripts/syno_finder_fileindex_volume_create.sh
vim /var/packages/SynoFinder/target/scripts/syno_finder_fileindex_volume_delete.sh
vim /var/packages/SynoFinder/target/scripts/syno_finder_fileindex_volume_offline.sh
vim /var/packages/SynoFinder/target/scripts/syno_finder_fileindex_volume_online.sh

在这五个文件中，注释掉update_log_location和update_etc_location所在的两行

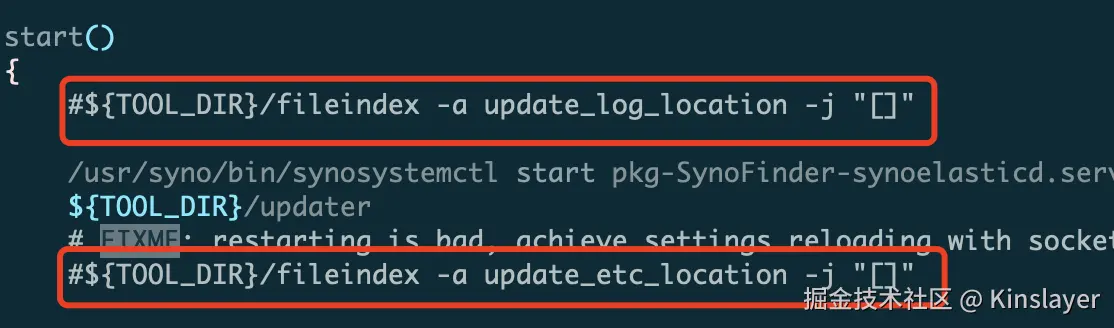

Pasted image 20250206140227.png

#${TOOL_DIR}/fileindex -a update_log_location -j ""

/usr/syno/bin/synosystemctl start pkg-SynoFinder-synoelasticd.service
${TOOL_DIR}/updater
# FIXME: restarting is bad, achieve settings reloading with socket command
#${TOOL_DIR}/fileindex -a update_etc_location -j ""11202421

到这里，硬盘应该已经可以正常独立休眠了，每天大约会唤醒1-2次，如果你还有强迫症，请进行后续的进一步优化

5. 调整唤醒硬盘的定时任务

经过几天的监控，有几个任务会唤醒硬盘

  • 内置的定时任务builtin-libhwcontrol-disk_daily_routine每天晚上12点整硬盘会准时唤醒，进行硬盘smart检查，调整到每周进行一次。
vim /usr/syno/share/synocron.d/libhwcontrol.conf

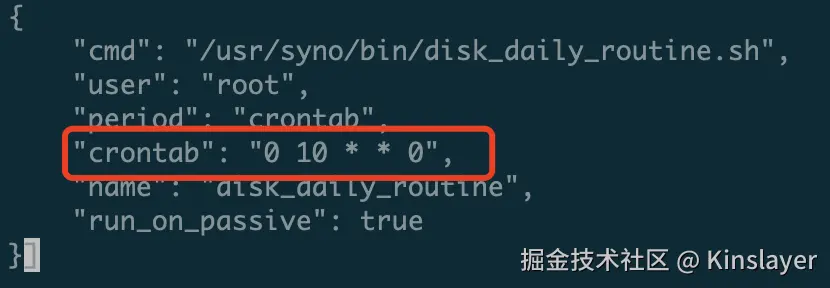

Pasted image 20250206142026.png

从"0 0 * * *"每天0:00执行，改成"0 10 * * 0"每周日10:00执行

  • 内置定时任务builtin-libsynostorage-syno_disk_db_update每天更新硬盘兼容性数据库，并进行兼容性检查，这个每月一次就够，完全禁掉也OK
vim /usr/syno/share/synocron.d/libsynostorage.conf

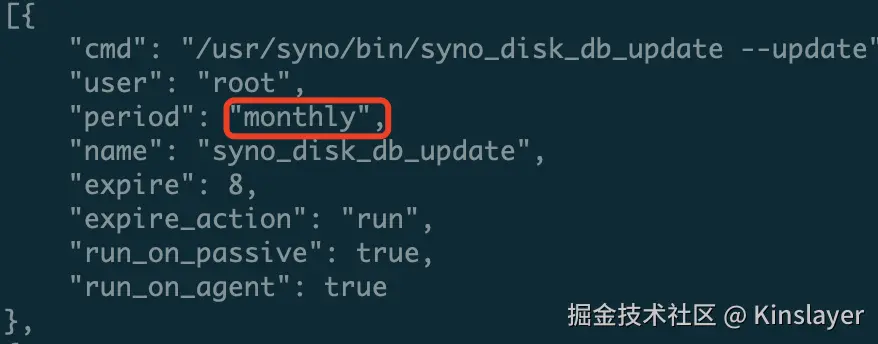

Pasted image 20250206141801.png

这里从daily改成monthly,每月一次

重启群晖的定时服务

systemctl restart synocrond

到这里基本上就OK了，白裙黑裙通用，可以做到不去访问机械盘上的数据，机械盘就不会唤醒，，静音凉快又节能～
发现异常唤醒就检查下日志，大概率是定时任务的原因

此方案最好使用两块ssd来实现，一块ssd理论上也是可以的，只是mdadm --grow命令需要加上force选项。
这样的话操作系统将失去Raid保护，一旦主SSD挂了，就得重新装系统了，不过重装系统不会影响p3分区的，并不会丢失重要用户数据

群晖可以通过sysfs的方式来控制硬盘指示灯

各指示灯sys路径如下

1号硬盘绿灯(/dev/sata3)  /sys/class/leds/syno_led0
1号硬盘橙灯(/dev/sata3)  /sys/class/leds/syno_led1
2号硬盘绿灯(/dev/sata4)  /sys/class/leds/syno_led2
2号硬盘橙灯(/dev/sata4)  /sys/class/leds/syno_led3
3号硬盘绿灯(/dev/sata1)  /sys/class/leds/syno_led4
3号硬盘橙灯(/dev/sata1)  /sys/class/leds/syno_led4
4号硬盘绿灯(/dev/sata2)  /sys/class/leds/syno_led6
4号硬盘橙灯(/dev/sata2)  /sys/class/leds/syno_led7

例如我想要控制4号盘位硬盘灯 强制灭灯，用root执行  echo 0 > /sys/class/leds/syno_led6/brightness

恢复默认，用root执行  echo syno_led6_ledstring > /sys/class/leds/syno_led6/trigger

由系统通过事件来接管硬盘指示灯

把这个整合到上面的定时脚本， 就可以控制某个硬盘唤醒的时候亮灯，休眠的时候熄灯
哪个在休眠哪个在干活更直观了。。
至此日志中心的休眠日志和指示灯都有了，完美替代系统休眠～～

最后重要的事情说3遍：

勤备份！勤备份！勤备份！

重要数据遵循3-2-1原则，硬盘有价数据无价！

ssd上的数据定期备份到机械盘，机械盘坏了还能开盘，ssd坏了数据没有任何修复可能，重要数据定期用cloudsync加密备份到百度云等云盘(以免云盘的审查机制误伤你的文件)

探索不易，原创不易，各位欢迎各位大佬讨论指点，转载请注明原作者和出处！
