扫码登录流程及状态流转分析

ThinkSmart
634 阅读4分钟

扫码登陆业务流程


整体设计

  • 服务设计

    扫码登录本身涉及到的服务不多，我们重点关注的可能就是一个登陆模块的服务

    另外会有一个网关服务，这个是任何业务都有的

    除了服务本身，还会涉及到两个不同的需要区分开的设备端：PC端和手机端

    PC端是需要登录的一方，手机端是已经登录的，要通过扫码帮助PC登陆的一方

  • 存储设计

    我们要存的是二维码信息，在扫码登录过程中，这个二维码是不断变化的， 最终确认之后

    会生成一个 PC Token，一个设备的登录凭证就是一个Token，也就是一个设备一个Token

    登录的时候就是用这个Token进行鉴权登录，这里我们看不到什么需要关系型查询的地方，应该用kv存储

流程分析

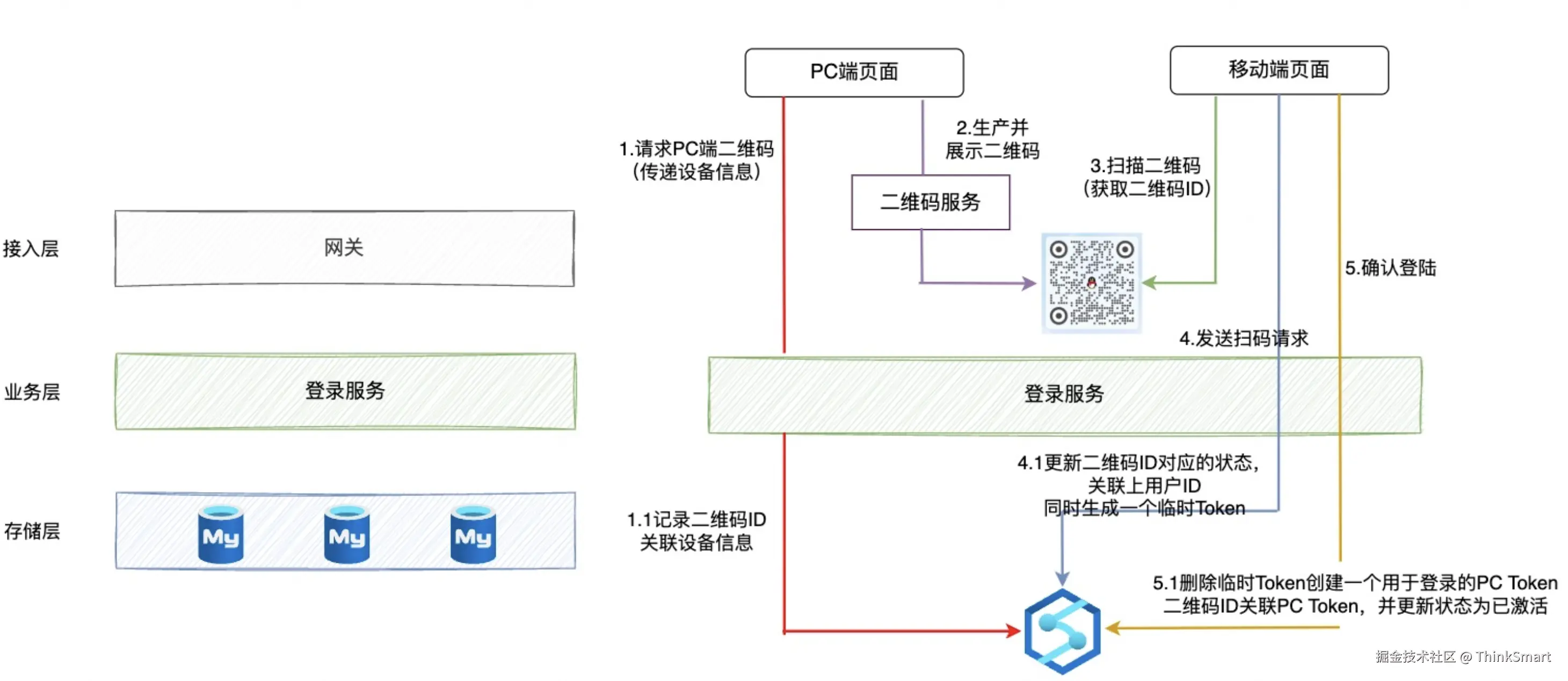

  1. PC端向登录服务申请二维码ID，从返回中拿到二维码ID
    • 产生一个二维码ID，关联二维码ID和设备信息记录到Redis
  2. 生成和展示二维码
    • 同个二维码ID在二维码服务生成二维码URL，PC端展示出二维码，PC端轮询二维码状态
  3. 移动端扫二维码，拿到二维码ID
    • 移动端发起扫码请求，请求到达服务端，通过二维码ID拿到关联的设备信息，更新二维码状态，生成临时Token
  4. 确认登陆
    • 使用临时Token确认登录，生成登录用的PC Token，把PC Token与二维码ID进行关联，更新二维码状态为已激活

要点分析

Redis信息存储

一开始申请二维码ID的时候，会生成一个二维码ID，关联PC设备信息，还会记录Status状态信息，此时是待扫码

随着扫码操作的进行，状态信息发生变化，Status -> 待确认

确认登录之后，状态信息发生改变，Status -> 已激活

所以整体来说Redis信息的存储内容是有三个阶段：生成时 -> 扫码时 -> 确认后

  • 生成时Redis数据

    key是二维码ID，value会复杂一点，我们抽象一下，主要就是两个数据

    一个是DeviceInfo，即设备信息，设备ID等，我们可以看作一个整体

    另一个是状态信息，，状态从生成 -> 待确认 -> 已激活 -> 关闭

public class DeviceInfo {
		String deviceId;   // 设备ID
		String deviceType; // 登录设备类型，iphone、mac...
		String position;	 // 登录地址
}

{
		"qrIdxxx": {
				"deviceInfo": {
						"deviceId": "sdfsfaldfhfshlfhds",
						"deviceType": "mac",
						"position": "guangzhou"
				},
				"status": 1 //待扫码
		}
}

  • 扫码后Redis存储

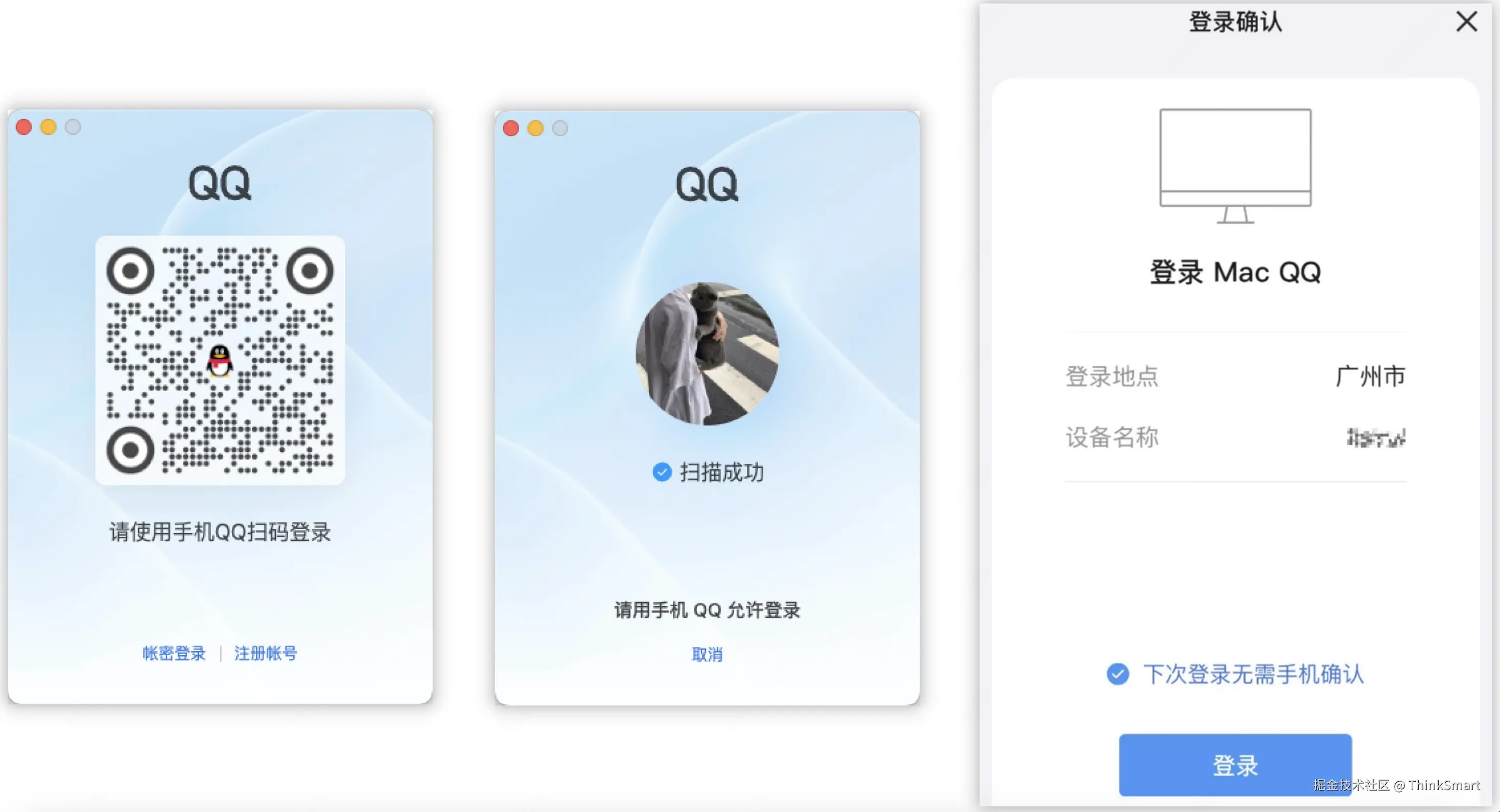

    扫码之后，在我们的电脑上可以看得到基本的用户信息，比如头像

    这说明扫码的时候，是将账户信息传递过去了，很多实现里就是传递一个账户ID，PC拿到之后通过ID获取基本信息

    这时候，Token的状态就会从待扫码变成待确认，整体内容变成这样：

{
		"qrIdxxx": {
				"accountId": "dsfsd1231321f",
				"deviceInfo": {
						"deviceId": "sdfsfaldfhfshlfhds",
						"deviceType": "mac",
						"position": "guangzhou"
				},
				"status": 2 //待确认
		}
}

​ 同时，在扫码之后，还会生成一个临时Token，临时Token关联手机端设备信息

{
		"tmpToken...": {
				"deviceInfo": {
						"deviceId": "sdfsfaldfhfshlfhdz",
						"deviceType": "iphone",
						"position": "guangzhou"
				},
		}
}

  • 确认后Redis存储

    最后确认之后，Token对应的变为已激活

    此时tmpToken也会被删除

{
		"qrIdxxx": {
				"accountId": "dsfsd1231321f",
				"deviceInfo": {
						"deviceId": "sdfsfaldfhfshlfhds",
						"deviceType": "mac",
						"position": "guangzhou"
				},
				"status": 3 //已激活
				"pcToken": "xxxxxx"
		}
}

安全性考虑

  • 设备关联设计

    这里有个细节设计，就是Token是有关联设备信息的

    为什么要这样设计呢？目的是在于希望一个Token只能适用于一个设备

    这样就算是Token泄露了，只要坏人不知道你的设备信息，依然无法登录，多一层保障

    所以在后面登录的时候，会传递设备信息用来进行安全校验

  • 临时Token设计

    为什么需要临时Token的设计呢？对应到这个操作流程就是，为什么会有个确认登录的流程

    直接扫码不就可以了吗？这里最主要还是产品的考虑，确认流程是必要的

    你不小心扫了一下，就直接登录了，这多危险，很多厂家还加上几秒时间让你看清楚设备信息、地址等才能确认

    正是因为有确认登录的这个逻辑，所以才需要临时Token，这样我们才能将确认和扫码关联起来

    请求中携带了临时Token，只在扫码的时候返回给了手机端，通过这个凭证，可以一定程度上证明扫码的是你，确认的还是你

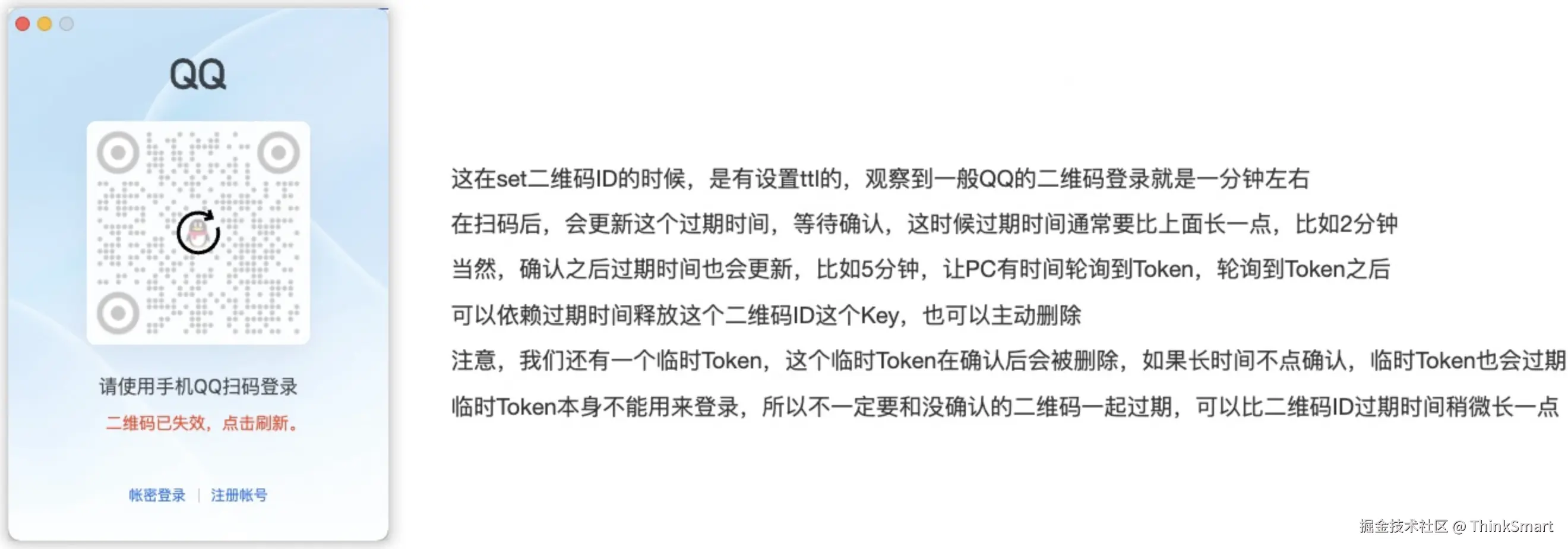

  • 过期时间设计
