鸿蒙网络协议编程 - Ping

Ranger0929
230 阅读7分钟

本系列文章的创作来源主要是如下几点：

  1. 在过往的 Node.js 开发以及在社区经常看到一些需求场景：如何判断当前设备是否能够联通某个域名或者 IP ？ 我们针对于这种需求过往最常见的实现一般是通过 process 或者 command 等能力拉起子进程执行后处理结果。不过有时候这种方案也会面临一些问题，比如命令不可用，命令不满足我们自己的需求场景，无可执行权限等等，这时候我们就可能需要使用更加原始的方式来实现此类诉求。

  2. 希望借助一些更加真实的场景需求来讲解 Rust 在鸿蒙原生模块开发中的运用或者鸿蒙应用的一些常见开发场景。

在阅读之前，我们需要注意以下几点内容：

  1. 本系列文章重点并非在协议本身，我们不会花太多时间讲解协议的规范实现细则。不过笔者会在文章中加入一些自认为写的不错的讲解文章，可自行按需查阅。
  2. 并非所有协议都会涉及，主要以笔者在社区看到的一些诉求和过往经历中常用的一些为主，如果有诉求可以私聊。

以上就是本系列文章的简单讲解，现在我们开始正式的本文内容：实现一个简单的 Ping 能力。

协议简介

Ping 能力使用 ICMP 协议进行实现。

包简介

我们在 Rust 中网络协议编程有一些经过封装比较完善的库供我们使用，能够避免很多 unsafe 代码以及平台差异性，这部分我们将简单介绍下开发 ping 所涉及的一些网络开发库，在后续的文章中会逐渐讲解其他所用的库。

socket2

官方对于网络编程库的基础封装，一般基于 socket2 进行封装。提供了一系列文档且安全(safe)的接口用于我们编写网络程序。

当然 socket2 并非提供了全部的能力，部分比较底层且少见的能力在 socket2 中并没有提供。因此有时候我们可以选择使用 libc 或者 nix-rust 来直接通过 FFI 调用未提供的系统能力。

pnet

社区的封装，提供了一系列 4/7 层协议的包封装以及各种能力，包括校验和计算、数据转化等能力。我们可以使用该包来简化我们对数据包的使用成本。

实现

分析

在开始前，我们简单讲一下 ping 程序使用的协议以及实现过程。

Ping 一般是基于 ICMP 协议进行封装实现的，这里详细的协议包数据结构不做过多的讲解网上有相当多的解析。我们可以简单想象下那个经典问题： 把大象装进冰箱需要几步？

  1. 打开冰箱
  2. 把大象装进冰箱
  3. 关闭冰箱

那么类似的，我们实现 ping 程序的过程就是：

  1. 创建 Socket(socket)
  2. 发送 ICMP 协议包(sendto)
  3. 接受 ICMP 协议包(recvfrom)

接下来我们基于这个过程来实现一个简单的 ping 程序。

API 封装

在开始之前，我们需要将 pnet 和socket2 添加到我们的依赖中来简化我们的一些步骤。

# 创建项目
ohrs init ping --package=@ohos-rs/ping

# 添加依赖
cargo add pnet
cargo add socket2

1. 创建 SOCKET

创建 socket 我们只需要从 socket2 中引入 Socket 即可。

use socket2::Socket;

let sock = Socket::new(Domain::IPV4, Type::DGRAM, Some(Protocol::ICMPV4));

这里需要额外注意，部分文档或者教程这里的Type使用的是Type::Raw，原始套接字是需要 root 权限的，在鸿蒙上面无法获取对应的权限这里必须使用Type::DGRAM替换实现。

2. 构建与发送ICMP包

创建 ICMP 包则可以通过 pnet 来简化结构体的定义和设置等过程，我们只需要引入 pnet 预先定义好的结构体和方法即可。

use pnet::packet::icmp::echo_request::MutableEchoRequestPacket;
use pnet::packet::icmp::{IcmpCode, IcmpPacket, IcmpTypes};

let mut buf = vec![0; BUFFER_SIZE];
let mut packet = MutableEchoRequestPacket::new(&mut buf)
    .ok_or_else(|| Error::from_reason("Failed to create ICMPv4 packet"))?;

packet.set_icmp_type(IcmpTypes::EchoRequest);
packet.set_icmp_code(IcmpCode::new(0));
packet.set_sequence_number(sequence);
packet.set_identifier(std::process::id() as u16);

// 可有可无在当前实现下
packet.set_checksum(0);

let checksum = pnet::packet::icmp::checksum(&IcmpPacket::new(packet.packet()).unwrap());
packet.set_checksum(checksum);

这里有一个小细节注意，在包计算 crc 校验和之前部分场景需要先将校验和设置为0（非 pnet 的），否则会导致发送接受失败。

3. 解析和响应ICMP包

接收则是通过 recv_from 实现，实际对应底层的recvfrom函数实现。

match socket.recv_from() {
    Ok() => {},
    Err(e) => {}
}

注意：socket2 中 recv_from 接受的参数类型为 &mut [MaybeUninit<u8>] 而非 Vec 或者 bytes，这里为了简化操作，我们将这部分逻辑进行了一定的简单封装，后续我们都能用上。

use std::{mem::MaybeUninit, ptr::NonNull};

pub struct UninitBuffer {
    ptr: NonNull<MaybeUninit<u8>>,
    capacity: usize,
}

impl UninitBuffer {
    pub fn new(size: usize) -> Self {
        let mut vec = Vec::with_capacity(size);
        let ptr = NonNull::new(vec.as_mut_ptr() as *mut MaybeUninit<u8>).unwrap();
        let capacity = vec.capacity();
        std::mem::forget(vec);

        Self { ptr, capacity }
    }

    pub fn as_mut_slice(&mut self) -> &mut [MaybeUninit<u8>] {
        unsafe { std::slice::from_raw_parts_mut(self.ptr.as_ptr(), self.capacity) }
    }

    pub fn as_mut_slice_initialized(&mut self, size: usize) -> &mut [u8] {
        if size > self.capacity {
            panic!("Requested size is greater than the buffer's capacity");
        }
        unsafe { std::slice::from_raw_parts_mut(self.ptr.as_ptr() as *mut u8, size) }
    }
}

impl Drop for UninitBuffer {
    fn drop(&mut self) {
        unsafe {
            Vec::from_raw_parts(self.ptr.as_ptr() as *mut u8, 0, self.capacity);
        }
    }
}

因此这里的最终实现为：

let mut recv_buf = UninitBuffer::new(2048);
match socket.recv_from(recv_buf.as_mut_slice()) {
    Ok((_, _)) => {}
    Err(e) => {},
}

这样就完成了使用 socket2 和 pnet 实现一个简单的 ping 程序，但是我们一般来说 ping 的次数是多次的，耗时也会相应的有一定增加。因此我们需要将整个过程异步化，避免阻塞主线程。

4. 异步化任务

异步化任务在鸿蒙中我们可以借助 ohos-rs 提供的 Task 来实现，其基本实现如下所示：

use use napi_ohos::Task;

struct PingTask {
    // 结构体中的数据结构任意定义即可
    host: String,
    options: PingOptions,
}

impl Task for PingTask {
    // 出参
    type Output = Vec<PingResult>;
    type JsValue = Vec<PingResult>;

    // 真实执行逻辑 在子线程进行
    fn compute(&mut self) -> napi_ohos::Result<Self::Output> {}
    // compute 执行返回 Ok 时的执行函数
    fn resolve(&mut self, _: Env, output: Self::Output) -> napi_ohos::Result<Self::JsValue> {}
    // // compute 执行返回 Err 时的执行函数
    fn reject(&mut self, _: Env, err: Error) -> Result<Self::JsValue> {}
}

那么从定义中我们可以清晰的看到想要将耗时任务放在子线程执行，只需要将耗时任务在 compute 函数中编写即可。

最终将 Task 暴露即可：

#[napi(ts_return_type = "Promise<PingResult[]>")]
fn ping_async(host: String, options: Option<PingOptions>) -> AsyncTask<PingTask> {
    let opts = options.unwrap_or(PingOptions {
        count: 4,
        timeout: 1000,
        interval: 1000,
        ip_version: None,
    });

    AsyncTask::new(PingTask {
        host,
        options: opts,
    })
}

注意：异步化任务需要将napi-ohos的 async feature 开启，否则编译无法通过。

napi-ohos = { workspace = true, features = ["async"] }

到这里整个开发流程就完成了，具体的代码可以参考 ping 这里不再重复赘述。

测试与发布

借助于 ohrs 命令行工具，我们可以快速将 native 模块构建成可用的 har 包用于测试和发布。

构建 har 包：

ohrs artifact

注意：执行该命令的前提是通过 ohrs 创建项目时，传入了 --package 参数，否则生成最终文件会失败。

执行完毕之后会在当前目录下生成一个 package.har 的文件，该文件是鸿蒙工程可用的文件，可以通过 file 协议引入：

{
    "dependencies": {
        "@ohos-rs/ping": "file:/path/tp/package.har"
    }
}

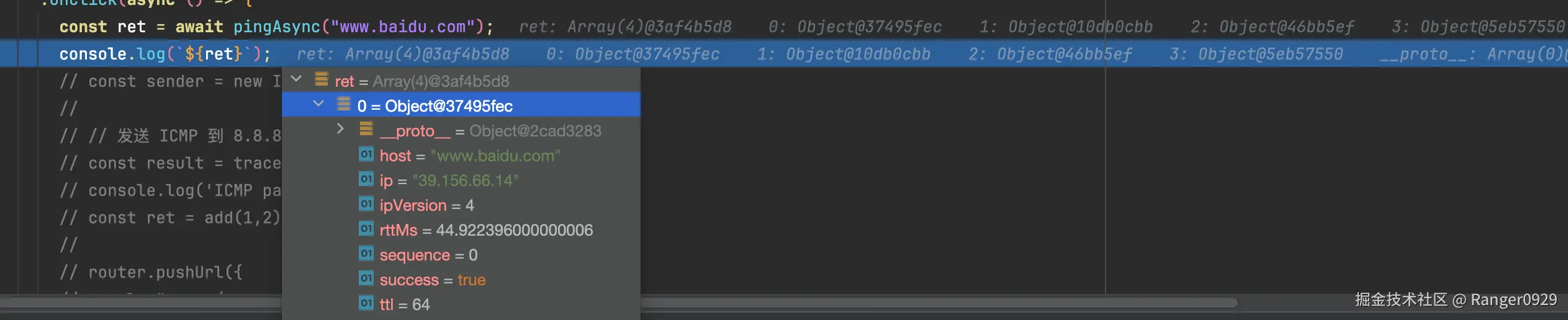

最后在我们的代码中运行代码即可：

import { pingAsync } from "@ohos-rs/ping";

const ret = await pingAsync("www.baidu.com");
console.log(`${ret}`)


正常情况下，我们直接使用 ohpm 发布打包好的当前的 har 文件即可：

ohpm publish ./package.har

发布的时候，我们一般建议构建 release 包：ohrs build --release

尾

本文简单讲解了如何在鸿蒙中基于 Rust 以及相关生态实现一个简单的 ping 程序。其实网络上相关的教程非常多，因此我们省略了中间一些细节，比如： 协议包数据结构解析、网络编程的详细过程、rust 工程的解析等。

我们更多的将目光放在了整体流程上面，否则可能出现会写代码但是用不了的尴尬局面。这就是本文的所有内容，希望对你有所帮助～
