基于JS的 2D/3D 数学几何库开发实践

在前端图形开发中，2D/3D 几何运算是可视化与图形编程的重要基础。

大家好，我是前端丁修，2023 年，很长时间我在从使与 CAD 转 3D 相关的开发工作，2024 主要从事 3D 数据资产平台的开发工作，这两个项目都涉及到了 2D 和 3D 图形开发，与传统页面开发不同的是，项目里涉及到大量通过几何计算来实现的需求，例如 CAD 的识别、构件绘制及标注等，几何库便成了不可或缺的部分。

本文将介绍一个如何使用 JavaScript（TypeScript）编写数学库，支持基础的 2D/3D 数学运算，如向量、矩阵、四元数等，提供几何对象（点、线、面）及其常用算法（如距离计算、碰撞检测），以便快速进行图形变换和几何操作。

架构与层次结构

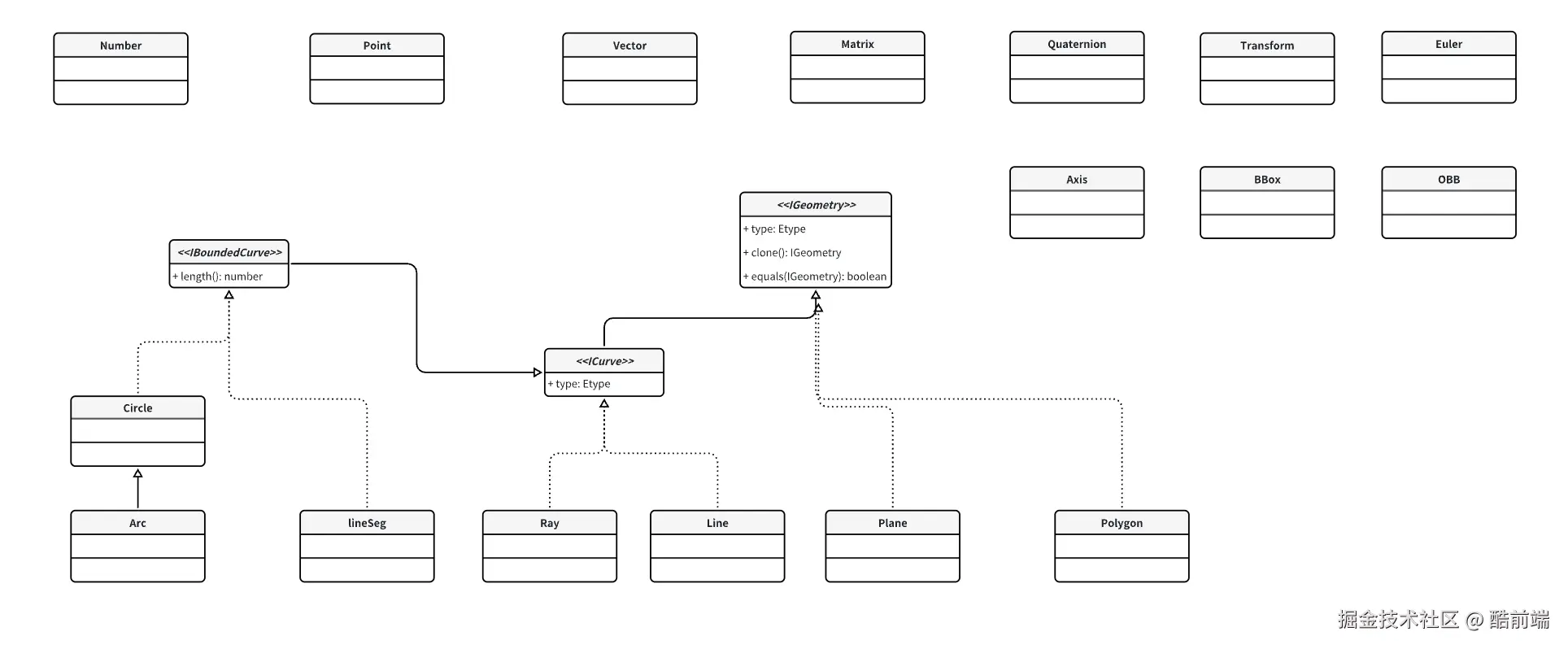

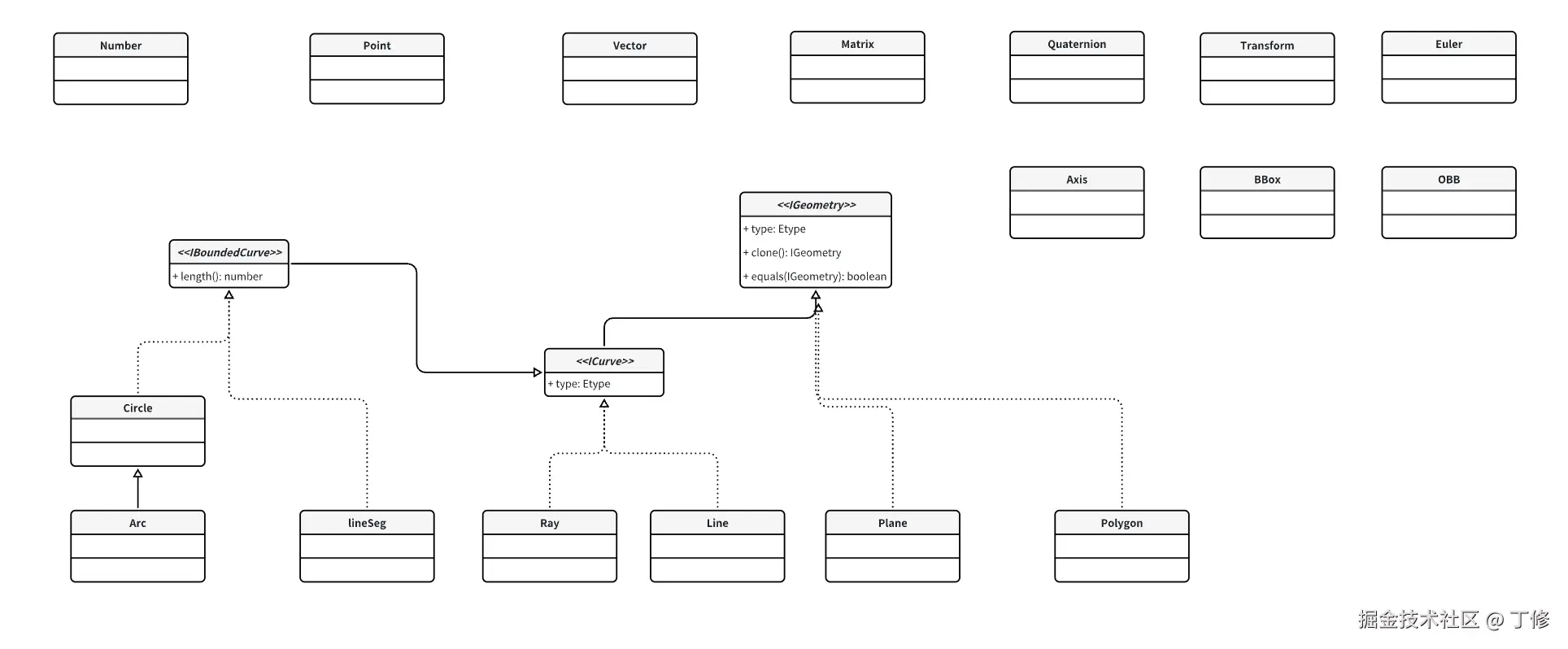

数学库的核心是基础对象的定义。通过接口（Interface）、继承和组合，可以构建清晰的层次结构。

基类

定义通用方法（如 equals、clone、serialization、deserialization）。

基础对象

对象	2D/3D	特性描述
Number	通用	数值
Vector	通用	向量
Matrix	通用	矩阵
Quaternion	通用	四元数，通过四个分量（x, y, z, w）表示 3D 旋转
Euler	通用	欧拉角（pitch、yaw 和 roll）
Axis	通用	坐标轴（x, y, z）
CCS	通用	坐标系转换，用于转换不同坐标系下的向量和矩阵
BBox	通用	边界框（由最小点和最大点定义）
OBB	通用	有向边界框（Oriented Bounding Box），用于快速碰撞检测和空间查询
Transform	通用	变换矩阵，用于平移、旋转、缩放等操作

几何对象

对象	2D/3D	特性描述
Line	通用	无限长直线（由点+方向向量定义）
LineSeg	通用	有限线段（由起点+终点定义）
Ray	通用	射线（起点+方向向量）
Curve	通用	曲线（由点集或参数方程定义）
BezierCurve	通用	贝塞尔曲线（由控制点定义）
Circle	2D	完整圆（圆心+半径）
Ellipse	2D	椭圆（由焦点+长轴+短轴定义）
Arc	2D/3D	圆弧（圆心+半径+起始角+终止角）
Sphere	3D	球体（圆心+半径，3D 扩展）
Polygon	通用	多边形（由顶点集定义）

模块化与扩展性

模块化拆分

为支持按需加载与 Tree Shaking，库的核心模块按功能拆分：

src/
├── core/                 # 通用基础工具
│   ├── MathUtils.ts      # 数学工具函数（如容差比较）
│   └── types.ts          # 公共类型定义（如IVector、IMatrix接口）
│
├── 2d/                   # 2D专用模块
│   ├── Vector2.ts        # 2D向量
│   ├── Matrix3.ts        # 3x3矩阵（用于2D仿射变换）
│   └── Polygon2.ts      # 2D多边形碰撞检测
│
├── 3d/                   # 3D专用模块
│   ├── Vector3.ts        # 3D向量
│   ├── Matrix4.ts        # 4x4矩阵
│   └── Quaternion.ts     # 四元数
│
└── index.ts              # 统一入口（按需导出）

用户可单独引入 2D 或 3D 模块。

浮点数精度问题与容差对象

在几何计算中，由于浮点数精度的限制，计算机处理浮点数时存在微小的误差，例如，0.1 + 0.2 可能不等于 0.3。为了处理这些误差，我们引入了一个容差对象，用于承载几种不同的容差值，并且可以进行修改。

容差对象的定义：

// 容差配置类
class Tolerance {
  static global = 1e-6; // 全局容差值，用于默认计算的容差,距离容差
  static angle = 1e-4; // 用于角度计算的容差值（约0.0001度）
  static radian = 1e-6; // 用于弧度计算的容差值
  static epsilon = 1e-6; // 可选，用于比较两个浮点数是否相等的容差值
  static distance = 1e-6; // 可选，用于距离计算的容差值,也可使用默认容差。
  // 动态修改容差
  static setGlobal(value: number) {
    Tolerance.global = value;
  }
  // ...
}

// 使用示例：判断两角度是否相等
function isAngleEqual(a: number, b: number): boolean {
  return Math.abs(a - b) < Tolerance.angle;
}

在不同的用途中，容差的默认值设置也不同，如果是科学计算，则需要较高的精度。我们的业务应用场景，对精度要求不高，所以全局、浮点数计算、距离、及弧度的容差，使用 Number.EPSILON 即 1e-6 作为默认值。双精度浮点数（JavaScript 的 Number 类型）的精度约为 1e-15，但实际计算中多次运算会累积误差， 1e-6 足够覆盖大多数场景的误差范围。

对于角度计算的容差，为和弧度计算保持结果一致性，需要进行换算调整。1 弧度 ≈ 57.2958 度，1e-6 弧度对应约 5.7296e-5 度，取近似值 1e-4 度作为角度的默认容差。

以上每个属性都可以通过方法进行获取和设置。

容差的使用，默认使用全局配置，局部可以覆盖。代码示例：

function isEqual(a: number, b: number, tolerance = Tolerance.global): boolean {
  return Math.abs(a - b) < tolerance;
}

另外还可以扩展更多的设置使用方式，通过定义容差对象，我们可以在几何计算中灵活地处理浮点数误差，提高计算的准确性和稳定性。

对象的实现

现在，让我们来看一下这些对象是如何实现的，以及有哪些属性和方法。

类与接口设计

在设计类和接口时，我们使用了 TypeScript 的类和接口定义几何对象。我们还应用了继承和多态的概念，以确保代码的可重用性和灵活性。

通用几何接口

// core/types.ts
export interface IGeometry {
  type: 'line' | 'arc' | 'circle'; // 标识几何类型
  clone(): IGeometry; // 克隆对象
  translate(offset: IVector): void; // 平移操作
}

export interface ICurve extends IGeometry {
  length(): number; // 计算曲线长度
  getPointAt(t: number): IVector; // 根据参数t获取曲线上点
}

export interface ILine extends IGeometry {
  direction: IVector; // 方向向量
  distanceToPoint(p: IVector): number; // 计算点到直线的距离
}

基本的数学对象

来看下数学对象的属性和方法 Point

坐标属性
方法：
- 获取点的坐标
- 设置点的坐标
- 计算两点之间的距离
- 点与向量运算
- 点转换

Vector

分量属性
方法：
- 获取向量的分量
- 设置向量的分量
- 向量加法
- 向量减法
- 向量缩放
- 向量点乘
- 向量叉乘（仅 3D）
- 计算向量长度
- 向量归一化
- 方向角度判断
- 向量转换

Matrix

方法：
- 获取矩阵元素
- 设置矩阵元素
- 矩阵加法
- 矩阵减法
- 矩阵乘法
- 矩阵转置
- 矩阵求逆
- 仿射变换

Euler

三个角度（pitch、yaw 和 roll）
方法：
- 获取欧拉角的三个分量
- 设置欧拉角的三个分量
- 将欧拉角转换为旋转矩阵
- 将欧拉角转换为四元数

Quaternion

四个分量（x, y, z, w）
方法：
- 获取四元数的四个分量
- 设置四元数的四个分量
- 四元数乘法
- 四元数与向量的旋转
- 将四元数转换为旋转矩阵
- 将四元数转换为欧拉角
BBox
- 属性：
  - 最小点
  - 最大点
- 方法：
  - 获取边界框的最小点和最大点
  - 设置边界框的最小点和最大点
  - 计算边界框的面积（2D）或体积（3D）
  - 判断点是否在边界框内
  - 边界框之间关系判断
OBB
- 属性：
  - 中心点
  - 半长轴
  - 旋转角度
- 方法：
  - 获取有向边界框的中心点、半长轴和旋转角度
  - 设置有向边界框的中心点、半长轴和旋转角度
  - 计算有向边界框的面积（2D）或体积（3D）
Axis
- 属性：
  - 方向向量
- 方法：
  - 获取坐标轴的方向向量
  - 设置坐标轴的方向向量
  - 坐标轴变换

基础几何对象

在 2D 和 3D 空间中，我们定义了以下几何对象：

基础几何对象

Line
- 属性：
  - 点
  - 方向向量
- 方法：
  - 获取直线的点和方向向量
  - 设置直线的点和方向向量
  - 计算点到直线的距离
  - 判断两直线是否平行
LineSeg
- 属性：
  - 两个端点
- 方法：
  - 获取线段的两个端点
  - 设置线段的两个端点
  - 计算线段长度
  - 判断点是否在线段上
Ray
- 属性：
  - 起点
  - 方向向量
- 方法：
  - 获取射线的起点和方向向量
  - 设置射线的起点和方向向量
  - 计算点到射线的距离
Curve
- 属性：
  - 点集
- 方法：
  - 获取曲线的点集
  - 设置曲线的点集
  - 计算曲线长度
  - 插值计算曲线上任意一点
Circle
- 属性：
  - 圆心
  - 半径
- 方法：
  - 获取圆的圆心和半径
  - 设置圆的圆心和半径
  - 计算圆的周长和面积
  - 判断点是否在圆上
Arc
- 属性：
  - 圆心
  - 半径
  - 起始角度
  - 终止角度
- 方法：
  - 获取圆弧的圆心、半径、起始角度和终止角度
  - 设置圆弧的圆心、半径、起始角度和终止角度
  - 计算圆弧长度
Polygon
- 属性：
  - 顶点集
- 方法：
  - 获取多边形的顶点集
  - 设置多边形的顶点集
  - 计算多边形的周长和面积
  - 判断点是否在多边形内
Ellipse
- 属性：
  - 焦点 1
  - 焦点 2
  - 长轴
  - 短轴
- 方法：
  - 获取椭圆的焦点 1、焦点 2、长轴和短轴
  - 设置椭圆的焦点 1、焦点 2、长轴和短轴
  - 计算椭圆的周长和面积
  - 判断点是否在椭圆上

这些对象和方法为 2D 和 3D 几何计算提供了基础支持。

其他对象

Transform
- 属性：
  - 平移
  - 旋转
  - 缩放
- 方法：
  - 获取变换的平移、旋转和缩放
  - 设置变换的平移、旋转和缩放
  - 应用变换到点或向量
  - 反转变换

几何对象之间的计算

下三角表格，展示对象之间的几何关系。

最短距离计算

2D 几何对象之间最短距离计算

对象	Line2	Circle2	Ellipse2
Line2	✓
Circle2	✓	✓
Ellipse2	✓	✓	✓

3D 几何对象之间最短距离计算

对象	Line3	Ray3	Point3
Ray3	✓
Point3	✓	✓
all Curve3	✓	✓	✓

点到直线或曲线等的最短距离

对象	Point2	Line2	LineSeg2	Ray2	Circle2	Arc2	Ellipse2	Polygon2
Point2		✓	✓	✓	✓	✓	✓	✓

求交计算

2D 对象间的求交运算

对象	Line2	LineSeg2	Ray2	Circle2	Arc2	Ellipse2
Line2	✓
LineSeg2	✓	✓
Ray2	✓	✓	✓
Circle2	✓	✓	✓	✓
Arc2	✓	✓	✓	✓	✓
Ellipse2	✓	✓	✓	✓	✓	✓

3D 对象间的求交运算

对象	Line3	LineSeg3	Ray3	Circle3	Arc3
Line3	✓
LineSeg3	✓	✓
Ray3	✓	✓	✓
Circle3	✓	✓	✓	✓
Arc3	✓	✓	✓	✓	✓

几何对象之间的算法，只列举了部分，实际应用中，还有很多需要扩展，例如重合判断、交并差计算等等。开发数学库的路还很长，除了前文提到的部分，还有几样工作也需要处理：

单元测试

数学计算很容易出错，一定要写单元测试。可以使用 Jest 或 Mocha 编写测试用例，覆盖所有核心功能，重点测试那些容易出问题的边界情况：

基础运算验证 ：测试向量加减、矩阵乘法等基础运算的正确性。

边界条件覆盖：如零向量、单位矩阵、角度为 0 或 π 时的计算。

容差机制测试：验证浮点数比较逻辑在不同容差下的行为。

结合 CI/CD 工具（如 GitHub Actions），实现测试自动化，确保每次提交均通过验证。

可视化调试

几何算法的调试不像页面调试那么方便，可以开发简单的调试页面，输入几何参数（如多边形顶点、旋转角度），实时渲染图形（使用 Canvas 或 WebGL），根据输入数据，观察结果是否正确。

性能优化

图形计算对性能敏感，需要注意以下几点：

避免重复计算，合理使用缓存
使用适当的数据结构优化查找和遍历
考虑使用 Web Workers 处理复杂计算
针对热点代码进行性能分析和优化

文档生成

通过代码注释生成结构化文档，包括：

API 接口说明
使用示例
算法原理说明
性能建议

数学库的开发是一个持续迭代的过程。从单元测试到性能优化，每一步都需兼顾严谨性与实用性。待后期我的数学库，经过应用检验之后，再逐步分享具体几何对象和方法的实现。
