服务器主备切换

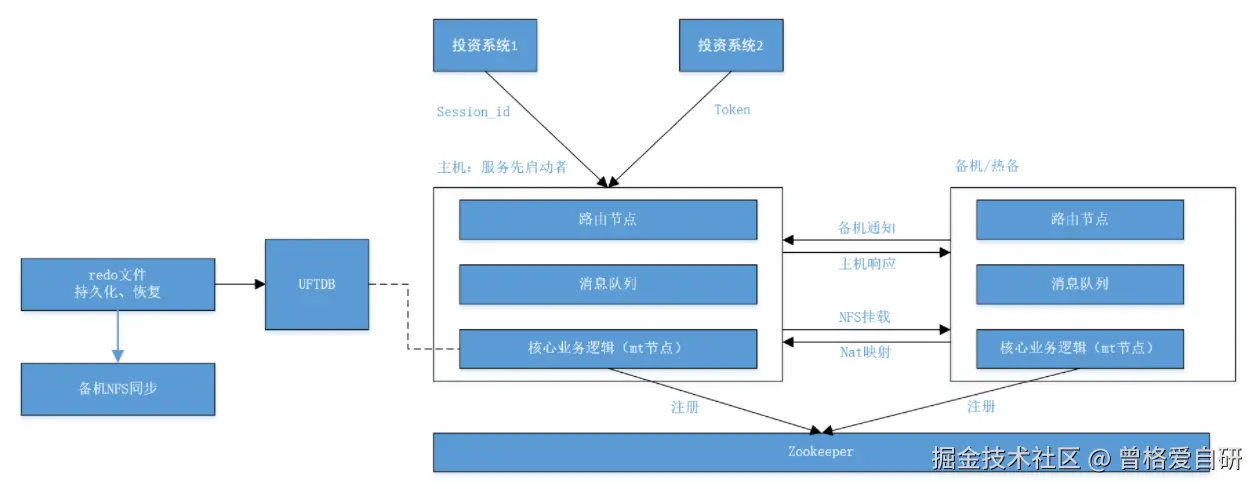

主备环境总览

主备环境相对于单机模式，旨在主机服务停止后，备机能自动地继续提供服务

主备机数据通过UFTDB内存表进行实时同步，而会话信息没有进行同步，客户端为实现在主机宕机时，能够自动连接备机，实现无感切换（技术层面并不能实现真的无感）， 无需重新登录，因此需要将主机的会话信息也加入到UFTDB内存表，实时同步到备机。


主备环境的搭建

  1. 首先，准备两个机器，然后修改配置文件，
    • 将主备机的核心业务节点mt注册到zk的指定目录，谁先注册成功，谁成为主机。
    • 注意这里容易出现双主的情况
      • 目录的路径要一样的
      • zk为非集群模式，如果填了多个zk服务器地址，会导致节点信息不在一个集群，也就不会在同一级zk目录了
  2. 目前不支持docker主备环境，设置nfs挂载以同步主备机器的UFT数据。

主备机启动与工作流程

讲解主备机器的工作流程前，需要说明以下几点：

  • 环境的运行模式是总线模式，通过OSPF协议进行路由
  • 主备模式采用热备模式，也就是主机和备机的所有进程都是正常启动的，只是请求都会路由到主机；
  • 主机会加载外部投资的数据，这部分的数据是十分庞大的，而备机只会在成为主机的时候才加载，这导致在主备切换时，客户端会有较大的切换时延
    • 之所以备机不加载外部投资系统数据，是因为数据更新时，备机需要接收外部主推就行数据处理，而这并不是必要的
  1. 服务启动：

两台服务器互为主备，先启动的机器在zk上注册成功后，当备机在注册时，发现目录已注册，将按备机模式启动，寻找同名节点，发送消息通知主机，主机回包确认

  1. 数据同步(以会话信息为例)：

    • 客户端在登录时，将内存中的数据存一份存入UFTDB内存表，UFTDB插件将会话信息通过redo文件落到Oracle数据库
    • NFS由于挂载了主机和备机的redo目录，会将主机的redo文件实时同步到备机
    • 主机和备机连接同一个oracle数据库，防止出现不同的数据

  2. 主备切换：

    • zk会在mt节点的注册设置watcher，当主机宕机后，会通知备机，备机向主机发送三次ping消息，如果没有回应，就启动为主机
    • 备机切主会做两件事：一是路由节点会将请求分发到新主机，二是会加载外部投资系统数据

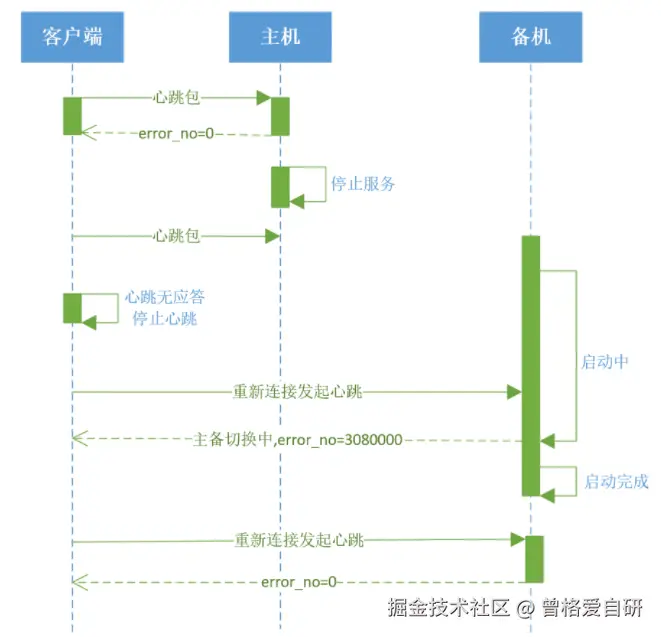

  3. 心跳机制：

    • 客户端通过后台的session向宽途发送心跳，后台通过session或user_token向投资系统发送心跳.
    • 前端调用心跳接口:
      • 为实现主备机的无感切换，后台向客户端屏蔽主备机的差异，会将客户端的心跳包路由到主机的mt节点，正常情况下主机返回错误号为0的应答包。
      • 当主机的mt服务停止后，客户端收到心跳应答包为空，将停止发送心跳.
      • 在备机尝试切换成主机的过程中，客户端的心跳应答包的错误号为308000000,当备机成功切换为主机后，心跳应答包中的错误号为0.
    • 定时任务心跳检查接口：
      • 后台每隔10s检查一次，清理掉120s没有心跳的session

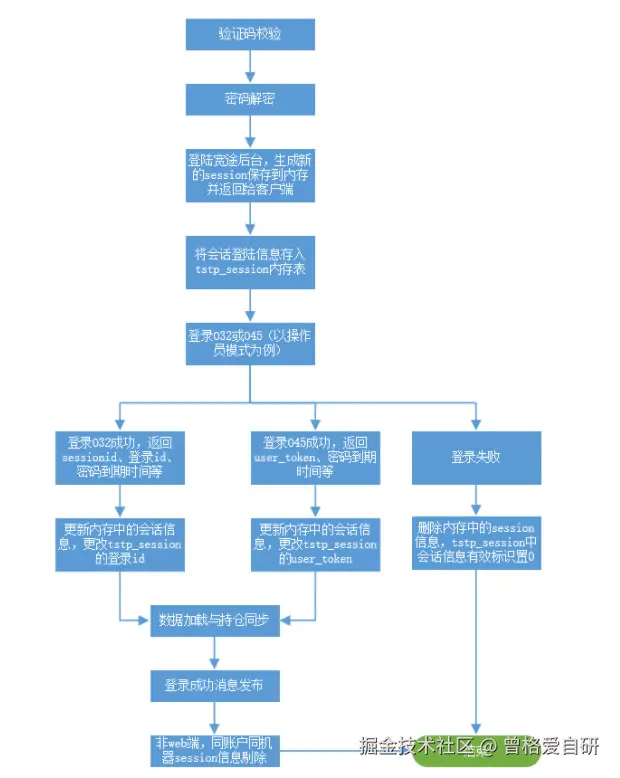

客户端登陆流程

宽途为支持主备模式的session信息同步，新建了UFT内存表tstp_session,服务器内存中的session信息会同步保存到内存表。据此，宽途的登录流程做出如下修改：


  1. 单机模式：
  • 服务器清流启动（该模式会清空UFT内存表数据），客户端需重新登录
  • 服务器带流启动，会将内存表中的session信息写到内存，客户端重新连接即可
  1. 主备模式：

根据主备模式的心跳机制，客户端若未收到心跳应答，将弹窗并停止心跳； 然后点击重连，可能返回308000000的错误号，此时正在进行主备切换； 稍等后再次点击重连，若返回的错误号为0，则重连成功。


常见的问题

  1. 在主机mt节点停止后，备机启动时状态报错：


这是由于备机同步主机数据发生错误，`df -h`检查挂载目录是否正确

2. 主备机突然连接不上本地数据库：

可能是电脑的防火墙或者服务器节点的防火墙被打开了（公司的电脑会自动开启防火墙）

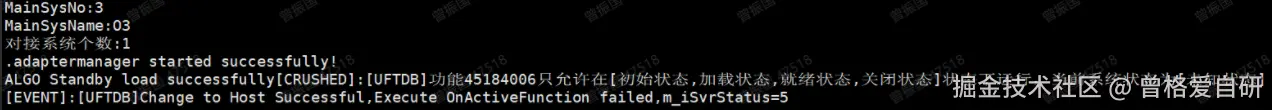

3. 服务单机模式下，启动后提示ALGO Standby load successfully

一般都是由于UFT数据加载出错，比如hstodb插件涉及的so加载出错、workspace目录下UFT的配置文件有问题

4. 双主现场

- zk为非集群模式，且填了多个zk服务器地址

5. 在主切备的前2秒，备机还未标识成主机，所以一开始点击重新连接，会无任何反应

扩展

  1. 核心管理功能号（GetMSFuncList）提供注册的 功能号列表给微服务插件注册，只有主机会向微服务注册这些功能号，备机不会注册。发生 主备切换，备机切成主机后，就会向微服务插件注册功能号列表。

  2. 目前微服务调用支持同步调用和异步调用。

  • 同步调用的宏为开发工具上的[同步调用]宏； lpIUFTContext->nErrorNo = lpIUFTContext->ParalSyncCallService(lpESBMsg, NULL, lpIUFTContext->GetSyncTimeOut());
    • 指定微服务的被调用节点的GSV：Group、Service、Version
  • 异步调用的宏为开发工具上的[消息主推]宏。
  1. 如果主备机在docker内，可以不通过nfs挂载，而通过docker数据卷进行挂载。（本地测试下，单说utddata同步是没问题的）
