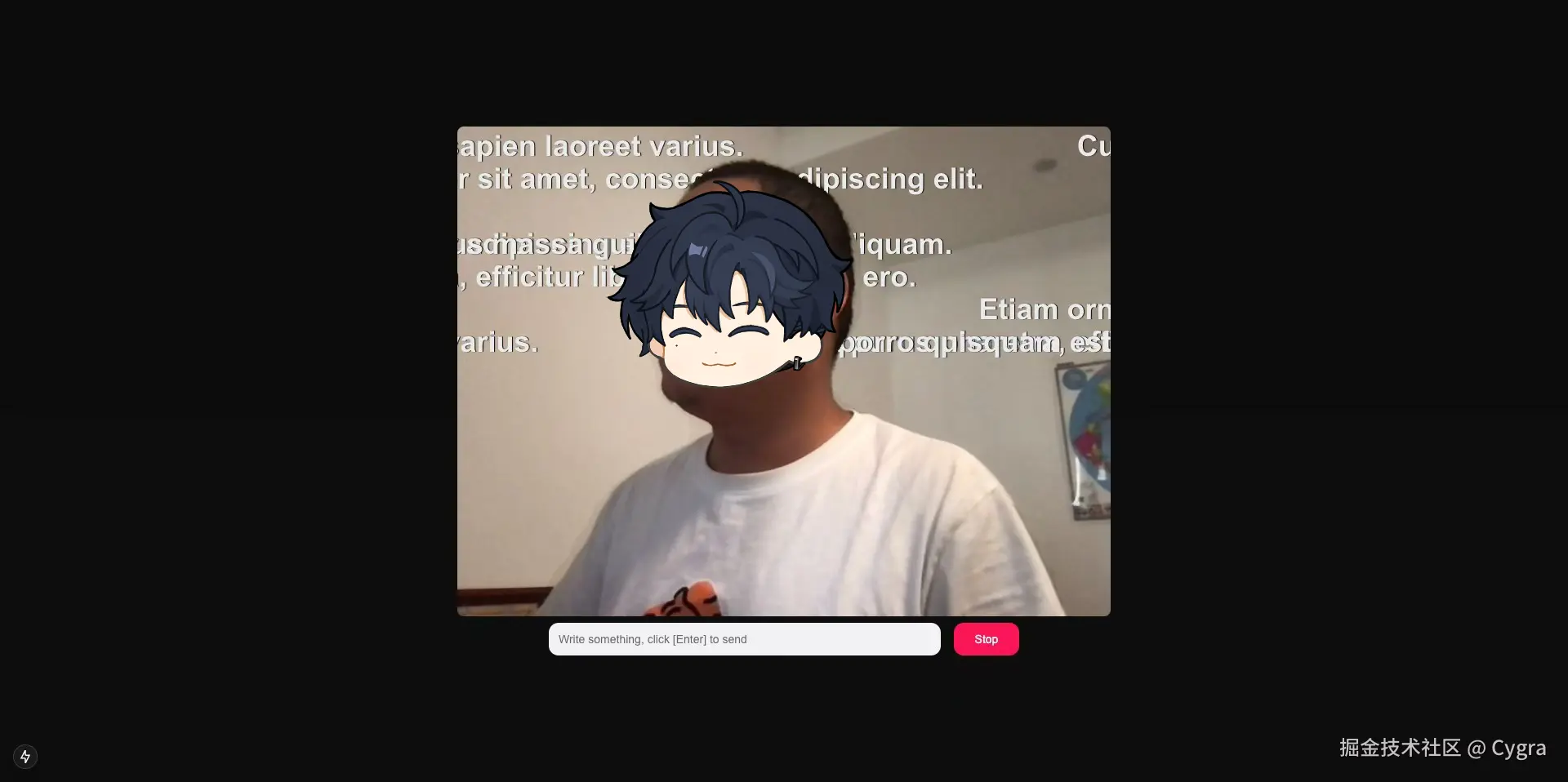

先放效果


页面加载后，会自动调取系统摄像头采集实时画面，发送弹幕或者点击 Auto Generate 自动生成弹幕，可以看到弹幕从人像后面飞过去的效果。

Link: cygra.github.io/danmaku-mas…

Github: github.com/Cygra/danma…

欢迎大家到 github 上点星 ⭐️，谢谢支持！

以下正文：

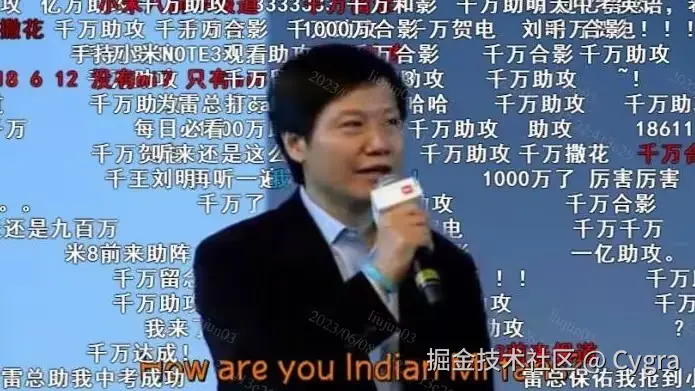

B 站的弹幕防遮挡效果想必大家都很熟悉了，当画面主体中有人物时，弹幕从人像下方飘过，从而让人像可以更好地展示。如图：


关于 B 站到底是如何实现的，各位前辈已经有很多文章了。我做这个项目，也主要是为了熟悉 Next.js + Mediapipe 环境的搭建以及使用。在这里整理出来，略贡愚见。欢迎大家在评论区指点交流。

环境搭建

这一部分在 juejin.cn/post/746037… 中已经讲过，在此不再赘述。

概要

Mediapipe 能力介绍

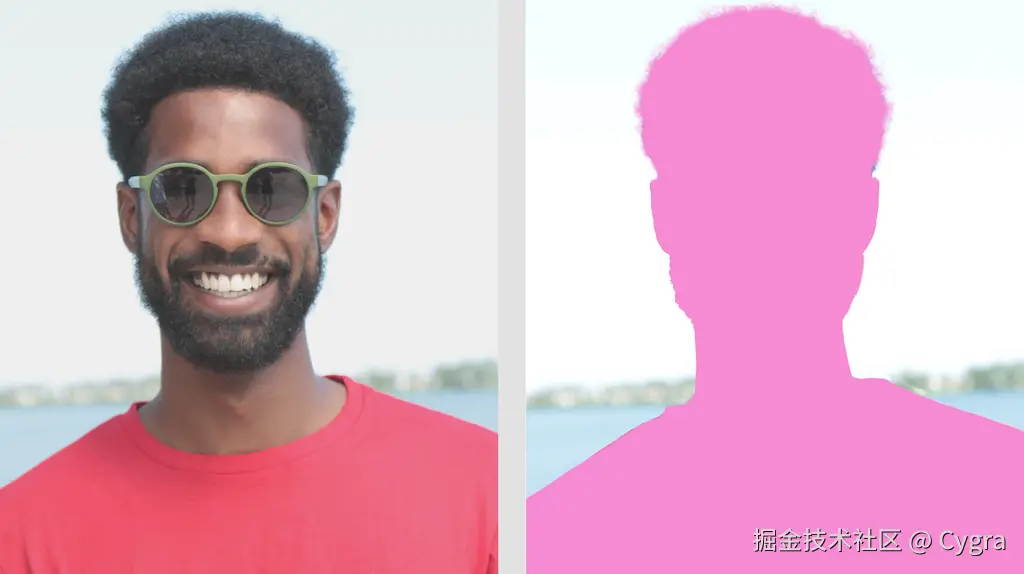

这里主要用到了 Mediapipe 的 Image Segmentation （图像分割）来实现。Image Segmentation 可以将人像从图像的背景中分割出来，并返回相应的轮廓。


技术实现

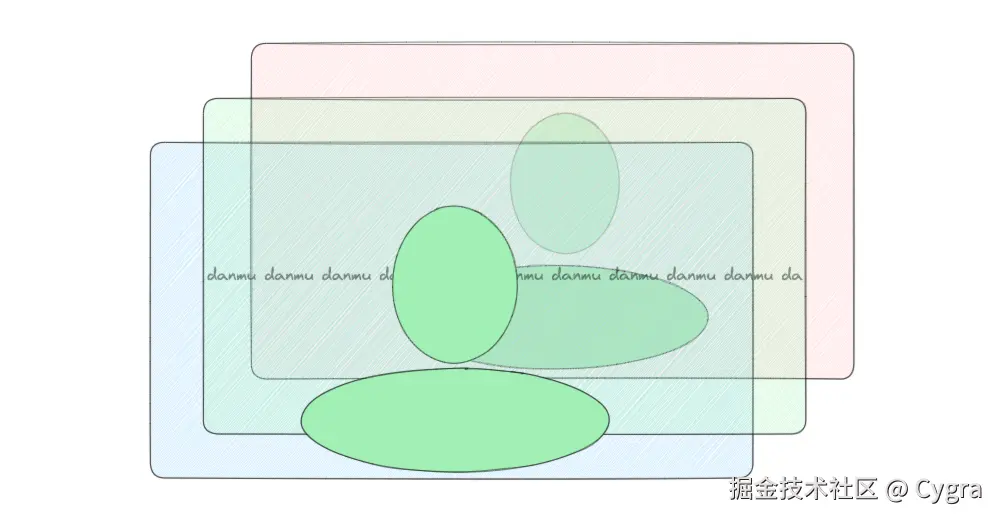

为了实现弹幕从人像之后而背景之前飞过的效果，这里用到了三个图层，从下往上依次是：

  1. 背景图层，使用 <video /> 标签直接渲染从摄像头采集到的实时图像
  2. 弹幕图层，这里写的比较挫，在 React 组件里写了一个简单的调度，用 <div /> 配合 keyframs 实现飞行动画
  3. 人像图层，这一层利用 Mediapipe 返回的轮廓信息，从视频流中抠出人像，渲染在最上方


代码解析

读取视频流

  const prepareVideoStream = async () => {
    const stream = await navigator.mediaDevices.getUserMedia({
      audio: false,
      video: true,
    });

    if (videoRef.current) {
      videoRef.current.srcObject = stream;
      videoRef.current.addEventListener("loadeddata", () => {

          // 视频流加载完成，可以进行下一步操作

      });
    }
  };

初始化 Mediapipe

这一部分参考官方指导 ai.google.dev/edge/mediap…

    const vision = await FilesetResolver.forVisionTasks(
      "https://cdn.jsdelivr.net/npm/@mediapipe/tasks-vision@latest/wasm"
    );

    const imageSegmenter = await ImageSegmenter.createFromOptions(vision, {
      baseOptions: {
        modelAssetPath:
          "https://storage.googleapis.com/mediapipe-models/image_segmenter/deeplab_v3/float32/1/deeplab_v3.tflite",
        delegate: "GPU",
      },
      outputCategoryMask: true,
      outputConfidenceMasks: false,
      runningMode: "VIDEO",
    });

渲染视频

这里会先将视频内容渲染在 canvas 上（ctx?.drawImage），然后再调用 Mediapipe 的图像分割方法，获取人像轮廓，然后将 canvas 上不属于人像的部分设为透明。

为了实现最优性能，通过 requestAnimationFrame 来调度，实现循环调用。

    const predictWebcam = async () => {
      if (!video || !maskCanvasRef.current) return;
      if (video.currentTime === lastWebcamTime) {
        requestAnimationFrame(predictWebcam);
        return;
      }

      lastWebcamTime = video.currentTime;
      ctx?.drawImage(video, 0, 0, videoWidth || 640, videoHeight || 480);
      if (imageSegmenter === undefined) {
        return;
      }
      const startTimeMs = performance.now();
      imageSegmenter.segmentForVideo(video, startTimeMs, callbackForVideo);
    };

获取人像轮廓

调用 Mediapipe 提供的 segmentForVideo 方法，传入视频流和回调函数，在回调函数中对返回的轮廓数据进行处理和渲染。

返回的 mask 即为人像的轮廓信息，先用 getAsFloat32Array 方法转为数组。

然后，遍历数组中的点，如果不是人像区域的（mask[i] === 0），则说明在最顶上的人像图层中，这一个点应该为透明。

调用 canvas 的 getImageData 方法获取 canvas 的图像信息，这里返回的 ImageData 中包含了图像中每一个点的 RGBA，这里将 A 置为 0（透明），再将处理过的图像重新绘制到 canvas 上。


    const callbackForVideo = (result: ImageSegmenterResult) => {
      const imageData = ctx?.getImageData(
        0,
        0,
        videoWidth || 640,
        videoHeight || 480
      ).data;
      const mask = result?.categoryMask?.getAsFloat32Array(); // Mediapipe 返回的轮廓

      let j = 0;
      if (mask && imageData) {
        for (let i = 0; i < mask.length; ++i) {
          if (mask[i] === 0) {
            imageData[j + 3] = 0;
          }
          j += 4;
        }
        const uint8Array = new Uint8ClampedArray(imageData.buffer);
        const dataNew = new ImageData(
          uint8Array,
          videoWidth || 640,
          videoHeight || 480
        );
        ctx?.putImageData(dataNew, 0, 0);
        requestAnimationFrame(predictWebcam);
      }
    };

  imageSegmenter.segmentForVideo(video, startTimeMs, callbackForVideo);

其他

此外还有弹幕调度、内容渲染等等，都比较简单，可以直接看源码。

到这里就结束啦，感谢您的观看，如果能去 github 上点个小星星 ⭐️ 就更好啦 ~
