0. 前言
封装（muxing/multiplexing，又称为复用），即将多媒体文件的多个独立的数据流（可以是音频、视频、字幕、通用数据等），合并在一个容器文件或流媒体中保存，其目的是为了不同类型的数据能够集中存储和同步传输。常见的mp4，flv，avi等媒体文件即是这一过程的产物。
解封装（demuxing/demultiplexing，又称为解复用），是封装的逆操作，即从一个多媒体容器文件中分离出各个独立的数据流，以供后续能单独使用不同的数据流。如播放前需要从mp4文件中提取出视频数据和音频数据，分别使用。
封装和解封装是所有音视频开发中最基础的操作，对于多媒体文件的各类复杂任务基本都离不开这两项子任务。
今天，主要讨论使用FFmpeg来处理封装/解封装的任务。
1. libavformat介绍
在FFmpeg中，libavformat（lavf）是专用于封装和解封装的库，提供了一套通用的框架来处理音频、视频、字幕流数据，其支持各种不同多媒体容器文件，以及网络流协议，并且包含一个I/O模块，支持以不同的协议来访问数据。
1.2 主要数据结构
首先我们来了解一下libavformat中主要使用到的数据结构。
需要说明的是，FFmpeg里面很多位置采用了“策略模式”的设计模式，比如AVFormatContext，和AVInputFormat/AVOutputFormat这些类，其中AVFormatContext主要是存储封装/解封装过程中的数据状态，而AVInputFormat/AVOutputFormat则是确定封装/解封装的行为，不同的容器格式其处理方式都有所不同。

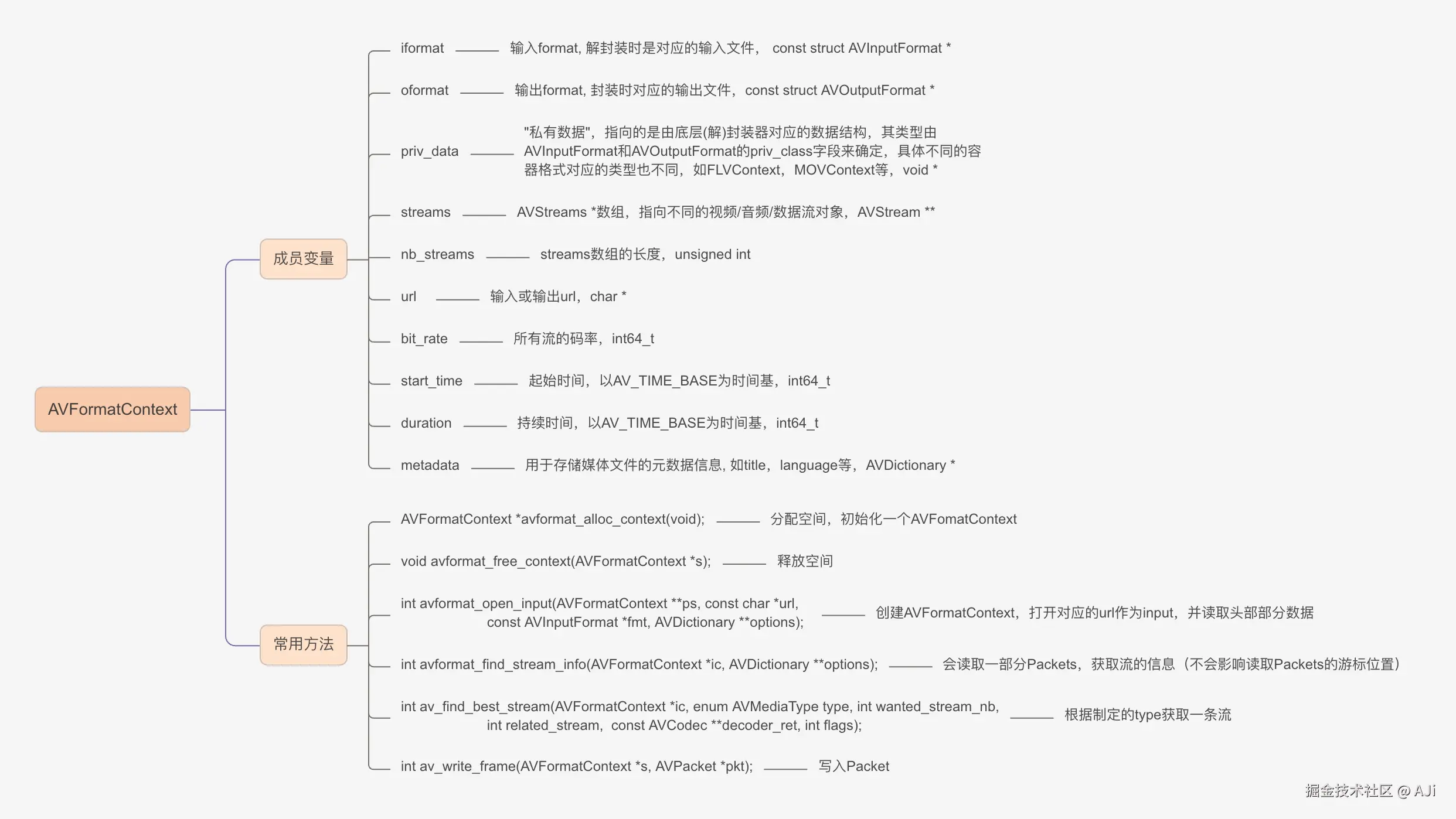

1.2.1 AVFormatContext
AVFormatContext是封装/解封装过程中上下文环境，所谓上下文环境，即是媒体文件在处理过程中需要保存的数据，和状态信息的集合，我们可以理解成封装/转封装任务的过程中的数据信息。下面罗列了一些AVFormatContext中常用的字段和相关的方法。
1.2.2 AVInputFormat
AVInputFormat描述的是FFmpeg中能够支持的一种容器文件格式（如mp4，flv等），在解封装过程中被用作输入。
AVInputFormat并不是需要我们动态创建和维护的数据对象，它描述的是FFmpeg对于解封装器(demuxer)的处理操作。

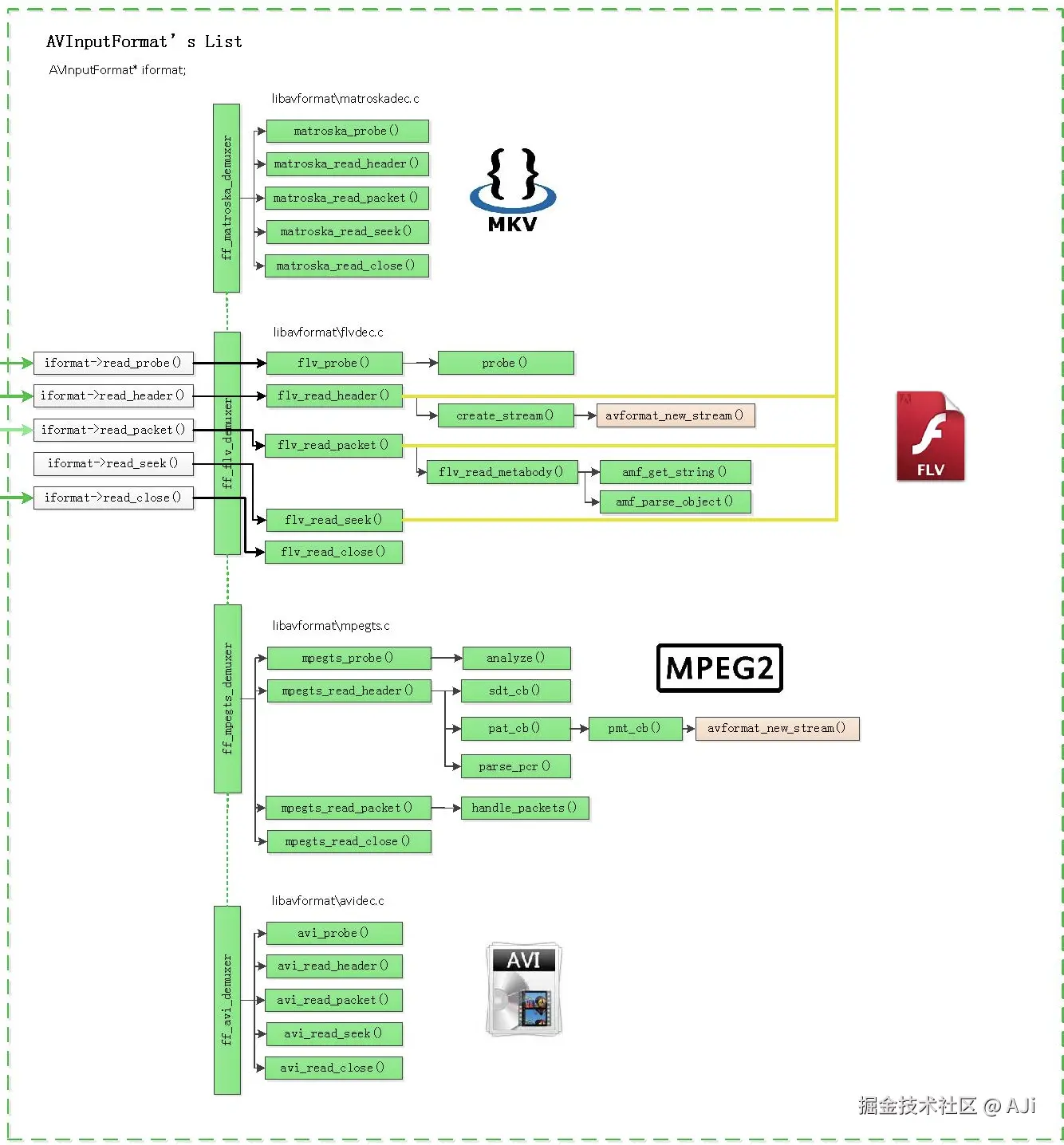

在编译好FFmpeg之后，所有能支持解封装器就已经能够确定。我们可以理解成FFmpeg内部有静态地维护一组AVInputFormat序列，表示所有能够支持的解封装器，我们在解封装时只是需要找到对应的AVInputFormat，可以通过av_demuxer_iterate()对序列进行遍历，获取所有能够支持的解封装器，以下是雷神的博客中截取的关于AVInputFormat的一张结构图，可以借助理解。

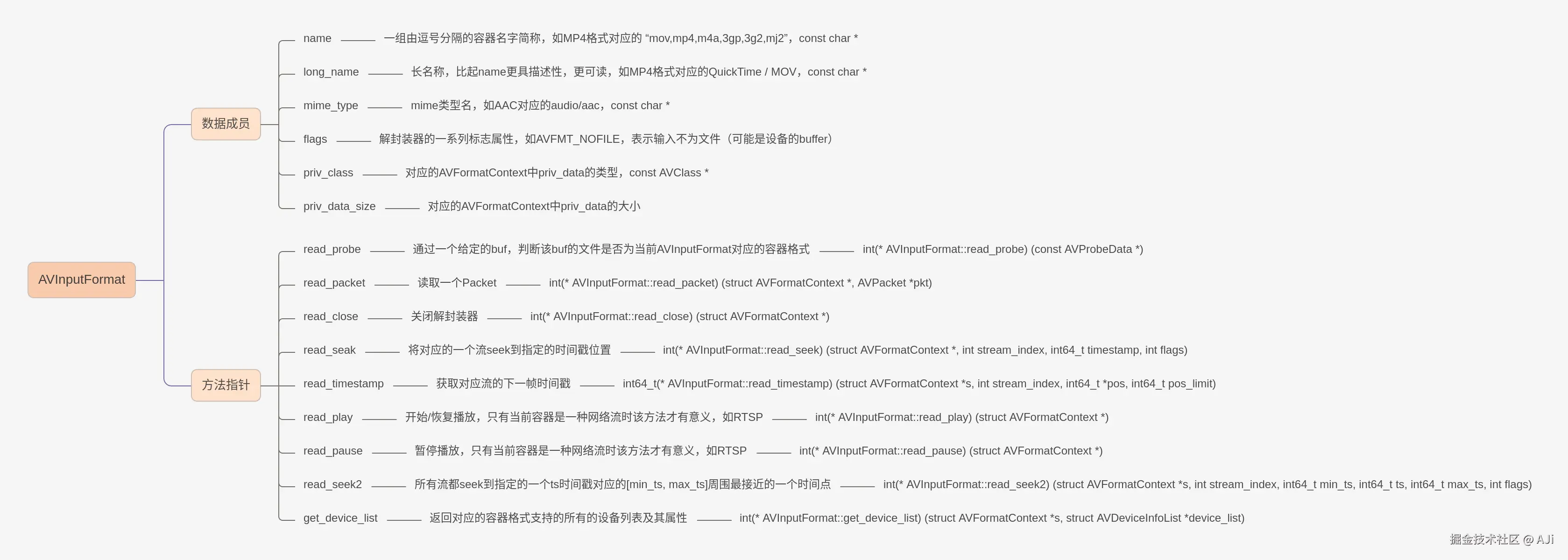

以下是AVInputFormat的主要结构：

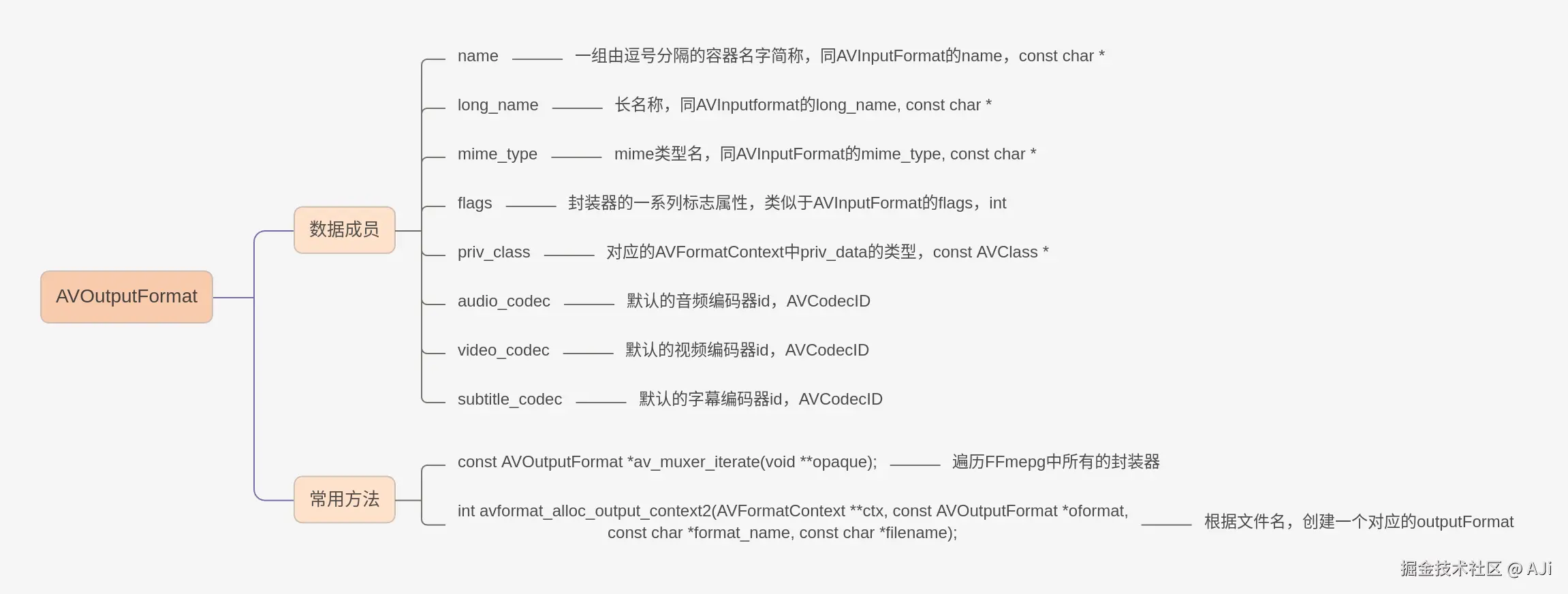

1.2.3 AVOutputFormat
AVOutputFormat的结构设计和AVInputFormat类似，但区别在于，它描述的是用于封装时的主要操作，是封装过程的输出。
1.2.4 AVStream
AVStream描述的是容器中的数据流（track，或称为“轨道”），比如一般视频文件中视频、音频、字幕这些数据，都各有一条流。封装时待写入的所有流，或者解封装时解析到的所有流，都被记录到AVFormatContext的streams列表中。
AVStream实际上也关联了数据流信息和所用编解码信息，其存放在编解码参数codecpar成员中，这部分结构在编解码部分会具体描述。

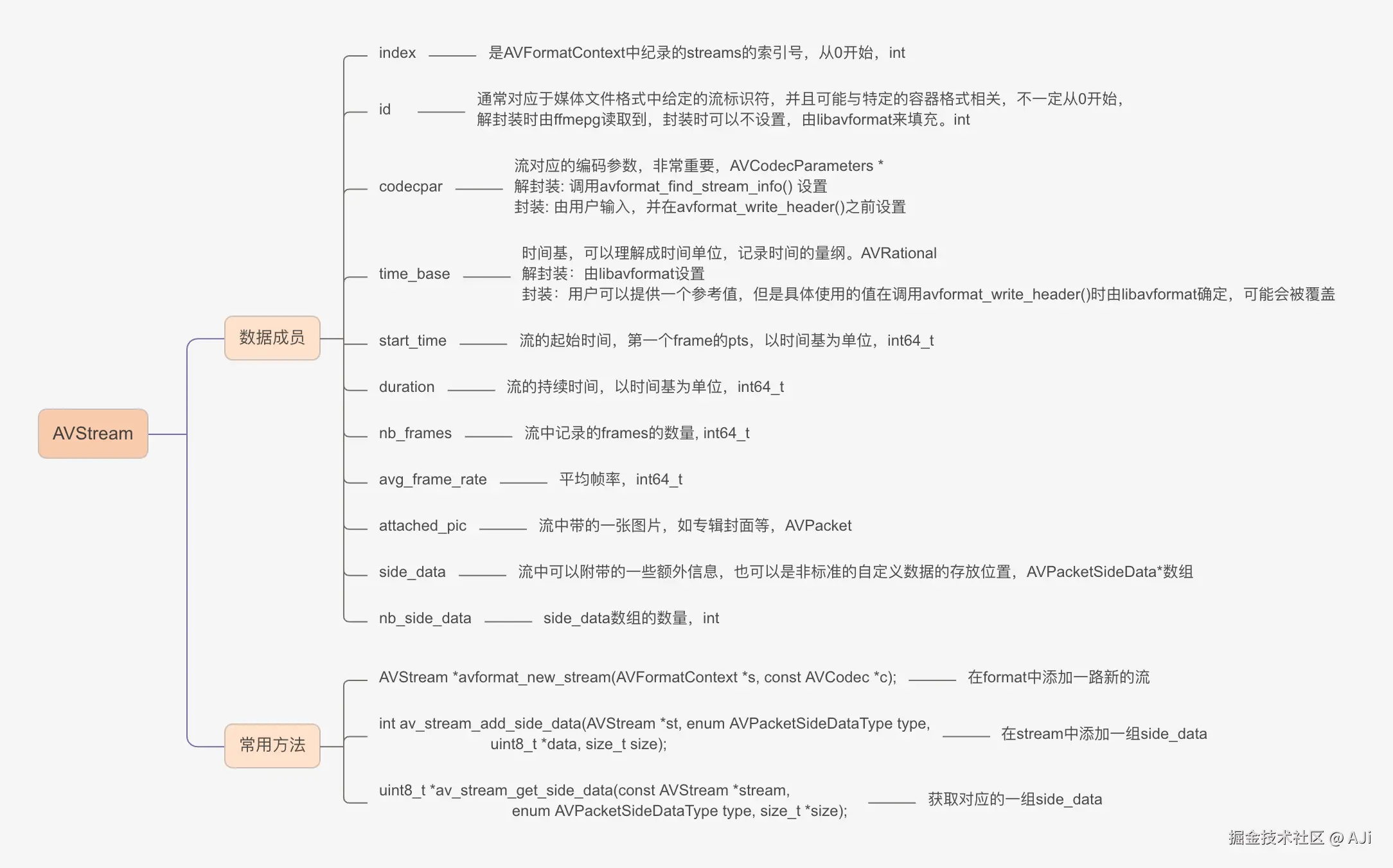

以下是AVStream的主要结构：
1.2.5 AVPacket
封装和解封装阶段操作的主要操作对象，便是AVPacket，其表示的是编码之后的数据（压缩数据），往往作为封装器的输入，以及解封装器的输出。对于视频流而言，一个AVPacket中是包含一帧编码后的视频帧，对于音频流而言，一个AVPacket中可能包含几个压缩帧。
AVPacket采用引用计数的方式来管理内存，其引用计数存放在buf字段，而其数据内容具体存放在data成员所指向的内存空间中。我们可以使用av_packet_ref()和av_packet_unref()分别来增加和减少引用数。

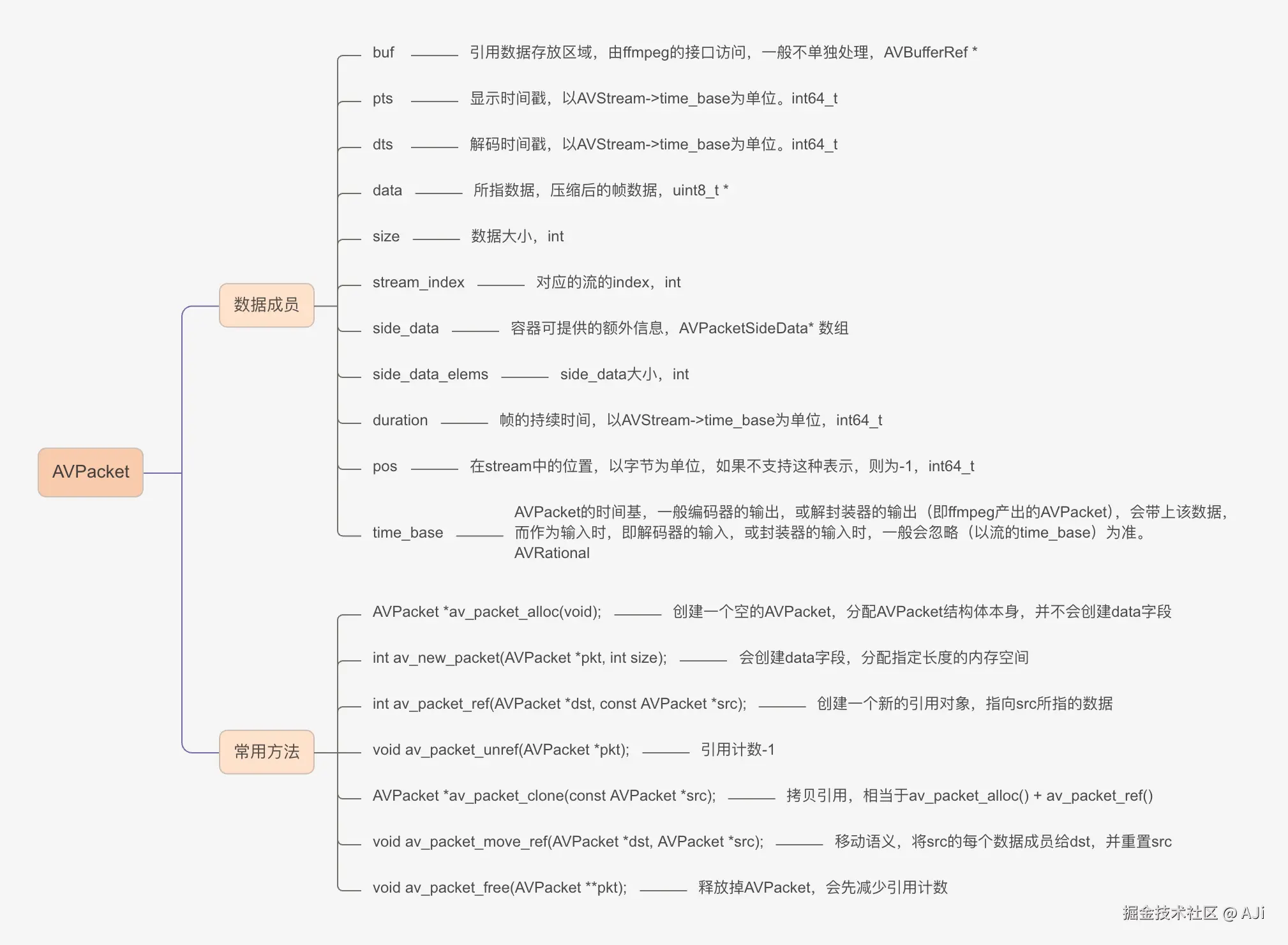

以下是AVPacket的主要结构：
2. 主要使用流程
对于封装/解封装操作，FFmpeg提供了一套通用的处理框架来处理不同的容器格式，下面来了解一下几个常用功能的主要使用流程。
2.1 解封装
解封装可以分为以下几个步骤：
- 初始化网络模块（可选）。这部分主要是调用
av_network_init()方法来初始化网络模块，据ffmpeg的文档来说，这个方法主要是为了避免旧版本GnuTLS或OpenSSL库引入的线程安全问题。所以在使用新版本的库，或者非网络文件时，可以不用调这个方法。但是一般对于可能处理网络媒体文件的时候，都会调用一下，无伤大雅。 - 打开媒体格式url，创建AVFormatContext。这部分我们主要是使用
avformat_open_input()，这是一个非常方便的方法，如果我们不指定AVInputFormat，它会打开文件并自动检测多媒体文件格式，并创建AVFormatContext，并关联对应的AVInputFormat。
（某些情况下我们可能想要自己创建并设置AVInputFormat和AVFormatContext，一般是有自定义IO的需求，这些操作我们放到下次文章来讲） - 读取音视频流的头部，获取流信息和编码格式信息。这里主要是为了获取流的一些基本信息，如帧率、码率、视频宽高等，以及流采用的编码格式等，为后续解码做准备。我们通过调用
avformat_find_stream_info()来完成这个功能，这是ffmpeg中比较复杂的函数之一，里面执行了大量的读取嗅探操作（默认读取20帧），甚至会尝试解码。在访问网络文件时，它还有被阻塞的可能，可以通过自定义超时回调，或设置probe相关的设置来进行优化。 - 逐帧读取音视频流的数据。这部分比较好理解，即是从文件中读取音视频流的数据包，存储至AVPacket结构中，主要调用
av_read_frame()方法。值得注意的是，这部分的读取操作并不区分不同的数据流，而是所有流的数据包均混在一起，所有在读到AVPacket之后要进行区分。 - 关闭输入文件，释放资源。结束操作，调用
avformat_close_input()。
2.2 封装
封装的主要流程如下所示：
- 初始化封装的上下文环境，创建AVFormatContext和AVOutputFormat。这里使用的是
avformat_alloc_output_context2()方法，该方法可以根据输入的url信息，来创建AVFormatContext，对应的AVOutputFormat也被设置在AVFormatContext的oformat成员字段中。 - 打开待写入的输出文件。这里需要注意的是，除非在1中嗅探到的AVOuputFomrat格式是
AVFMT_NOFILE属性，则需要手动设置一个AVIOContext给AVFormatContext的pb字段，才能够进行写入操作，这里我们调用avio_open()来打开写入文件。 - 创建输出流。这里通过
avformat_new_stream()方法来创建输出文件中的不同数据流，并设置流的相关属性，如timebase，编码信息等，在转封装的时候，可以从输入的流中拷贝相关的数据。 - 写入文件头部。主要是头部
avformat_write_header()方法来写入输出容器格式的头部数据，会将流的信息写入。值的注意的是，在avformat_write_header()之后，stream的timebase可能会发生改变，会根据使用容器格式的不同而设置具体的值。 - 逐帧写入编码帧。这里主要是调用
av_interleaved_write_frame()或者av_write_frame()，前者是ffmpeg内部会帮助我们做一些音频帧和视频帧的同步处理，音视频帧交叉写入，而后者需要我们手动维护。 - 写入文件尾部数据，ffmpeg内部会写入一些封装格式的结束标记等。主要是调用
av_write_trailer()。 - 结束，释放资源。这里主要是关闭上面流程中打开的相关组件和资源，调用
avio_closep()来关闭打开的文件，调用avformat_free_context()来释放AVFormatContext。
2.3 Seek操作
Seek操作经常被用于解封装的过程中，比如在播放时拖动进度条到指定的时间点，或者编辑转码时用户进行片段裁剪，这里也一起记录一下使用方式。
首先需要注意的是，Seek操作是需要媒体容器文件支持，比如部分流媒体协议可能不支持这种操作。
在FFmpeg中Seek时最常使用到的接口是av_seek_frame()，接口调用的时机需要在avformat_find_stream_info()之后，主要是需要获得流的信息。在调用成功后av_read_frame()获得的下一帧即为需要找到的帧。
avformat_seek_file()是和av_seek_frame()类似的一个新接口，但是可以指定一个最大最小区间范围，会忽略AVSEEK_FLAG_BACKWARD。由于输入了可接受区间，所以我们可以通过调整区间范围来获得一些更精确的控制，比如获得指定时间后最接近的一个关键帧。
以下是函数接口的原型：
// 参数说明
// s : 对应的容器文件的AVFormatContext
// stream_index : 输入时间对应的流id，主要用于确认时间基，如果输入-1则以AV_TIME_BASE为时间基
// timestamp : 以指定流时间基为单位的时间戳

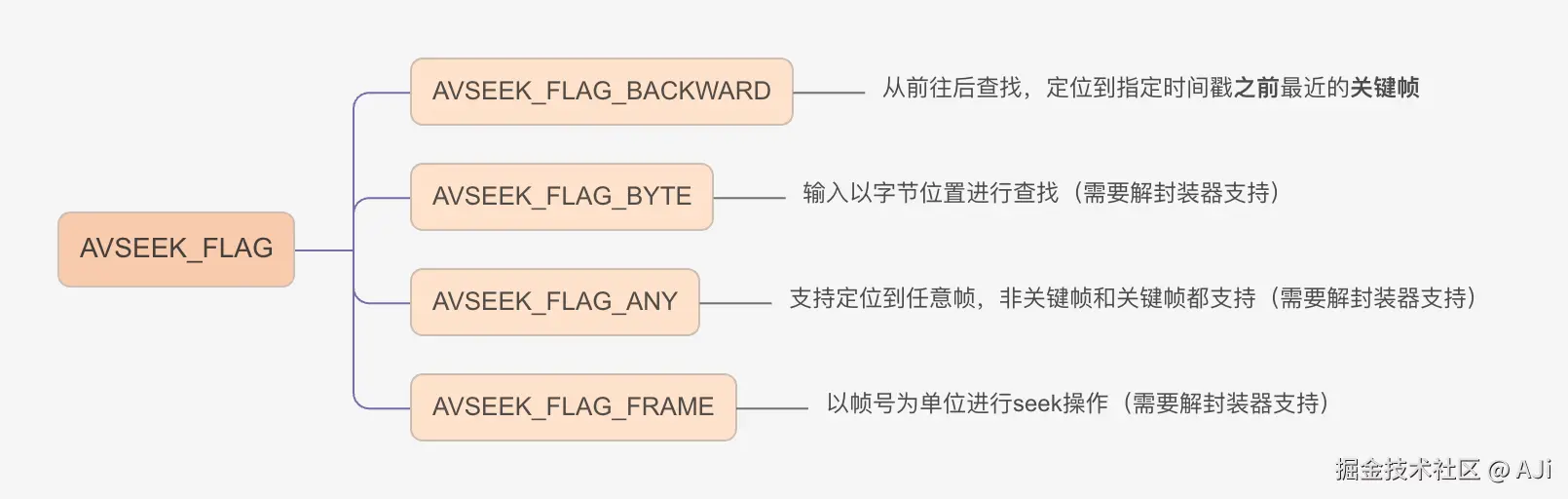

// flags : 用于设定seek时的方向和模式，见下图
int av_seek_frame(AVFormatContext *s, int stream_index, int64_t timestamp,int flags);
// 参数说明
// s : 对应的容器文件的AVFormatContext
// stream_index : 输入时间对应的流id，主要用于确认时间基，如果输入-1则以AV_TIME_BASE为时间基
// min_ts : 最小可接受的时间
// ts : 以指定流时间基为单位的时间戳
// max_ts : 最大可接受的时间
// flags : 用于设定seek时的方向和模式，见下图
int avformat_seek_file(AVFormatContext *s, int stream_index, int64_t min_ts, int64_t ts, int64_t max_ts, int flags);
参数中输入的
stream_index主要用来确认输入时间戳的时间基，seek操作是应用于整个媒体文件的，不是单独的某一路，调用成功后获取到的视频帧和音频帧应该都是指定时间之后的。
我们经常使用av_seek_frame()，并设置AVSEEK_FLAG_BACKWARD来定位到指定时间之前最接近的一张关键帧，比如用户在播放器上拖动进度条时，这种方式非常高效，但是并不精确。比如在剪辑的场景下，用户希望是可以控制每一帧。Seek到关键帧的方式不需要解码，但是和输入的时间点相比可能有差距。如一个30fps，gop为16的视频，最大误差可能相距16帧，误差为16/30=0.533s。
为获得更高精确度的seek，达到帧粒度的控制，我们可以通过以下的方式：
- 只含有I、P帧的视频（一般支持AVSEEK_FLAG_ANY）
直接使用AVSEEK_FLAG_ANY，定位到对应的非关键帧则可。- 含有B帧的视频，一般是通过两个步骤：
(1). 先通过AVSEEK_FLAG_BACKWARD，来到达指定时间点前最接近的I帧。
(2). 逐帧解码，缓存GOP内每一帧的时间，取到GOP内最接近的一帧。
（这里也有一个trick，可以只缓存“dts < seek时间”的帧。因为有dts < pts，假设待确定的帧的pts=输入的seek时间， 则其dts < seek时间）
3. 示例
3.1 转封装
转封装的示例是进行了一次解封装和一次封装的完整流程，从原视频中解出每一路数据流，并将其封装至新视频文件中。示例的代码已经上传至github：github.com/zzakafool/M…，参考3_Remuxing。
// src : 输入的url
// dst : 输出的url
void remuxing(std::string src, std::string dst) {
// 初始化解封装相关的组件
// 创建AVFormatContext和AVInputFormat
AVFormatContext *inFmtCtx = nullptr;
if(avformat_open_input(&inFmtCtx, src.c_str(), NULL, NULL) < 0) {
av_log(NULL, AV_LOG_ERROR, "Open src file failed.");
return;
}
// 读取输入多媒体文件的相关信息
if(avformat_find_stream_info(inFmtCtx, NULL) < 0) {
av_log(NULL, AV_LOG_ERROR, "Find stream info failed");
avformat_close_input(&inFmtCtx);
return;
}
// 初始化一个AVPacket，用于逐帧读入
AVPacket *inPacket = av_packet_alloc();
if(inPacket == nullptr) {
av_log(NULL, AV_LOG_ERROR, "Allocate Packet failed.\n");
avformat_close_input(&inFmtCtx);
return;
}
// 初始化封装相关的组件
// 初始化AVFormatContext，同步文件名确定AVOutputFormat
AVFormatContext *outFmtCtx = nullptr;
if(avformat_alloc_output_context2(&outFmtCtx, NULL, NULL, dst.c_str()) < 0) {
av_log(NULL, AV_LOG_ERROR, "Allocate output context failed.\n");
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
return;
}
// 打开输出的文件
if(!(outFmtCtx->oformat->flags & AVFMT_NOFILE)) {
auto ret = avio_open(&outFmtCtx->pb, dst.c_str(), AVIO_FLAG_WRITE);
if(ret < 0) {
av_log(NULL, AV_LOG_ERROR, "IO Open failed.\n");
}
}
// 从原文件的流信息，创建新的输出流
// 这里用一个map来记录 输入流id 和 输出流id 的对应关系
std::map<int, int> streamIdxMap;
for(int i = 0; i < inFmtCtx->nb_streams; ++i) {
if(inFmtCtx->streams[i]->codecpar->codec_id == AV_CODEC_ID_NONE) {
continue;
}
AVStream * strm = avformat_new_stream(outFmtCtx, NULL);
strm->id = outFmtCtx->nb_streams - 1;
strm->index = outFmtCtx->nb_streams - 1;
streamIdxMap[i] = strm->index;
avcodec_parameters_copy(strm->codecpar, inFmtCtx->streams[i]->codecpar);
strm->time_base = inFmtCtx->streams[i]->time_base;
av_log(NULL, AV_LOG_INFO, "src timebase : %d / %d\n", strm->time_base.num, strm->time_base.den);
}
// 写入头部信息
if(avformat_write_header(outFmtCtx, NULL) < 0) {
av_log(NULL, AV_LOG_ERROR, "Write header failed.\n");
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
avformat_free_context(outFmtCtx);
return;
}
// 注意，写完header之后，stream的timebase可能会发生改变。
for(int i = 0; i < outFmtCtx->nb_streams; ++i) {
auto &strm = outFmtCtx->streams[i];
av_log(NULL, AV_LOG_INFO, "new timebase : %d / %d\n", strm->time_base.num, strm->time_base.den);
}
// 逐帧写入
while(av_read_frame(inFmtCtx, inPacket) >= 0) {
if(streamIdxMap.find(inPacket->stream_index) == streamIdxMap.end()) {
av_packet_unref(inPacket);
continue;
}
// av_log(NULL, AV_LOG_INFO, "read a packet\n");
auto &oldStream = inFmtCtx->streams[inPacket->stream_index];
auto &newStream = outFmtCtx->streams[streamIdxMap[inPacket->stream_index]];
// 注意，这里上面提到了，在avformat_write_header()之后，流所使用的
// time_base可能会发生改变，所以，对于帧要写入的dts，pts，都需要进行一个转换
inPacket->dts = av_rescale_q(inPacket->dts, oldStream->time_base, newStream->time_base);
inPacket->pts = av_rescale_q(inPacket->pts, oldStream->time_base, newStream->time_base);
inPacket->stream_index = streamIdxMap[inPacket->stream_index];
inPacket->time_base = newStream->time_base;
// 交叉写入音频和视频帧
if(av_interleaved_write_frame(outFmtCtx, inPacket) < 0) {
av_log(NULL, AV_LOG_ERROR, "Error during write packet\n");
}
av_packet_unref(inPacket);
}
// 写入尾部数据
if(av_write_trailer(outFmtCtx) < 0) {
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
avformat_free_context(outFmtCtx);
av_log(NULL, AV_LOG_ERROR, "Write trailer failed\n");
return;
}
// 释放相关资源
avio_closep(&outFmtCtx->pb);
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
avformat_free_context(outFmtCtx);
}
3.2 裁剪转封装
裁剪转封装，和转封装类似，但是新加入了起始时间和结束时间的参数，会在转封装时对视频的时间进行一个判断。
这里主要逻辑和转封装类似，但是用到了上面提及的seek操作，并针对裁剪情况下的时间戳进行了一个处理。
需要注意的是，因为没有重新进行编解码，这里的裁剪的逻辑并不精确，由于是直接seek到起始时间前的关键帧，开始处会有上面提及过的最多一个gop的误差，结束时间的误差相对较小。
示例的代码已经上传至github：github.com/zzakafool/M…，参考5_RemuxingTrim。
#include "RemuxingTrim.h"
#include <map>
extern "C" {
#include <libavformat/avformat.h>
}
// 主要用于记录每一路流的首帧时间
struct PacketTime {
int64_t dts = 0;
int64_t pts = 0;
};
// 用于记录转封装时路的映射信息
struct StreamMapItem {
int srcStreamId = -1;
int dstStreamId = -1;
PacketTime firstPacketTime;
bool isFirstPkt = true;
};
// src : 输入的url
// dst : 输出的url
// startTimeMs : 裁剪的起始时间，单位(ms), 如果<=0则从视频第一帧开始
// endTimeMs : 裁剪的结束时间，单位(ms), 如果<=0则直到视频最后一帧结束
void remuxingTrim(std::string src, std::string dst, int64_t startTimeMs, int64_t endTimeMs) {
// 初始化解封装相关的组件
// 创建AVFormatContext和AVInputFormat
AVFormatContext *inFmtCtx = nullptr;
if(avformat_open_input(&inFmtCtx, src.c_str(), NULL, NULL) < 0) {
av_log(NULL, AV_LOG_ERROR, "Open src file failed.");
return;
}
// 读取输入多媒体文件的相关信息
if(avformat_find_stream_info(inFmtCtx, NULL) < 0) {
av_log(NULL, AV_LOG_ERROR, "Find stream info failed");
avformat_close_input(&inFmtCtx);
return;
}
// 有输入裁剪起始时间，需要进行seek
if(startTimeMs > 0) {
if(av_seek_frame(inFmtCtx, -1, av_rescale_q(startTimeMs, {1, 1000}, AV_TIME_BASE_Q), AVSEEK_FLAG_BACKWARD) < 0) {
av_log(NULL, AV_LOG_ERROR, "Seek to startTime : %lld failed", startTimeMs);
}
}
// 初始化一个AVPacket，用于逐帧读入
AVPacket *inPacket = av_packet_alloc();
if(inPacket == nullptr) {
av_log(NULL, AV_LOG_ERROR, "Allocate Packet failed.\n");
avformat_close_input(&inFmtCtx);
return;
}
// 初始化封装相关的组件
// 初始化AVFormatContext，同步文件名确定AVOutputFormat
AVFormatContext *outFmtCtx = nullptr;
if(avformat_alloc_output_context2(&outFmtCtx, NULL, NULL, dst.c_str()) < 0) {
av_log(NULL, AV_LOG_ERROR, "Allocate output context failed.\n");
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
return;
}
// 打开输出的文件
if(!(outFmtCtx->oformat->flags & AVFMT_NOFILE)) {
auto ret = avio_open(&outFmtCtx->pb, dst.c_str(), AVIO_FLAG_WRITE);
if(ret < 0) {
av_log(NULL, AV_LOG_ERROR, "IO Open failed.\n");
}
}
// 从原文件的流信息，创建新的输出流
// 这里用一个map来记录 输入流id 和 输出流id 的对应关系
std::map<int, StreamMapItem> streamIdxMap;
for(int i = 0; i < inFmtCtx->nb_streams; ++i) {
if(inFmtCtx->streams[i]->codecpar->codec_id == AV_CODEC_ID_NONE) {
continue;
}
AVStream * strm = avformat_new_stream(outFmtCtx, NULL);
strm->id = outFmtCtx->nb_streams - 1;
strm->index = outFmtCtx->nb_streams - 1;
StreamMapItem mapItem;
mapItem.srcStreamId = i;
mapItem.dstStreamId = strm->index;
streamIdxMap[i] = mapItem;
avcodec_parameters_copy(strm->codecpar, inFmtCtx->streams[i]->codecpar);
strm->time_base = inFmtCtx->streams[i]->time_base;
av_log(NULL, AV_LOG_INFO, "src timebase : %d / %d\n", strm->time_base.num, strm->time_base.den);
}
// 写入头部信息
if(avformat_write_header(outFmtCtx, NULL) < 0) {
av_log(NULL, AV_LOG_ERROR, "Write header failed.\n");
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
avformat_free_context(outFmtCtx);
return;
}
// 注意，写完header之后，stream的timebase可能会发生改变。
for(int i = 0; i < outFmtCtx->nb_streams; ++i) {
auto &strm = outFmtCtx->streams[i];
av_log(NULL, AV_LOG_INFO, "new timebase : %d / %d\n", strm->time_base.num, strm->time_base.den);
}
// 逐帧写入
while(av_read_frame(inFmtCtx, inPacket) >= 0) {
if(streamIdxMap.find(inPacket->stream_index) == streamIdxMap.end()) {
av_packet_unref(inPacket);
continue;
}
// 记录每一路流的第一帧时间，用于裁剪
if(streamIdxMap[inPacket->stream_index].isFirstPkt) {
streamIdxMap[inPacket->stream_index].firstPacketTime.dts = inPacket->dts;
streamIdxMap[inPacket->stream_index].firstPacketTime.pts = inPacket->pts;
streamIdxMap[inPacket->stream_index].isFirstPkt = false;
}
// av_log(NULL, AV_LOG_INFO, "read a packet\n");
auto &oldStream = inFmtCtx->streams[inPacket->stream_index];
auto &newStream = outFmtCtx->streams[streamIdxMap[inPacket->stream_index].dstStreamId];
// 裁剪逻辑 -----------------------------------------------------
// 裁剪结束判断，兼容B帧的处理，直接用dts判断
if(endTimeMs > 0 && inPacket->dts > av_rescale_q(endTimeMs, {1, 1000}, oldStream->time_base)) {
break;
}
// 兼容B帧视频，pts大于结束时间的视频，写入文件，但是pts置为AV_NOPTS_VALUE，不播放
// 一般只有最后一个gop有一两帧，不这么处理，某些播放器可能会跳帧
if(endTimeMs > 0 && inPacket->pts > av_rescale_q(endTimeMs, {1, 1000}, oldStream->time_base)) {
inPacket->pts = AV_NOPTS_VALUE;
}
// 重新修改时间戳，由于去掉了前面一段，所以需要根据裁剪的第一帧重新计算dts和pts
// --- 注意这里，由于dts < pts，dts 要保留首帧的dts和首帧的pts的偏移量
inPacket->dts = inPacket->pts - streamIdxMap[inPacket->stream_index].firstPacketTime.pts
+ streamIdxMap[inPacket->stream_index].firstPacketTime.dts - streamIdxMap[inPacket->stream_index].firstPacketTime.pts;
inPacket->pts = inPacket->pts - streamIdxMap[inPacket->stream_index].firstPacketTime.pts;
// ------------------------------------------------------------
// 注意，这里上面提到了，在avformat_write_header()之后，流所使用的
// time_base可能会发生改变，所以，对于帧要写入的dts，pts，都需要进行一个转换
inPacket->dts = av_rescale_q(inPacket->dts, oldStream->time_base, newStream->time_base);
inPacket->pts = av_rescale_q(inPacket->pts, oldStream->time_base, newStream->time_base);
inPacket->stream_index = streamIdxMap[inPacket->stream_index].dstStreamId;
inPacket->time_base = newStream->time_base;
// 交叉写入音频和视频帧
if(av_interleaved_write_frame(outFmtCtx, inPacket) < 0) {
av_log(NULL, AV_LOG_ERROR, "Error during write packet\n");
}
av_packet_unref(inPacket);
}
// 写入尾部数据
if(av_write_trailer(outFmtCtx) < 0) {
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
avformat_free_context(outFmtCtx);
av_log(NULL, AV_LOG_ERROR, "Write trailer failed\n");
return;
}
// 释放相关资源
avio_closep(&outFmtCtx->pb);
av_packet_free(&inPacket);
avformat_close_input(&inFmtCtx);
avformat_free_context(outFmtCtx);
}
