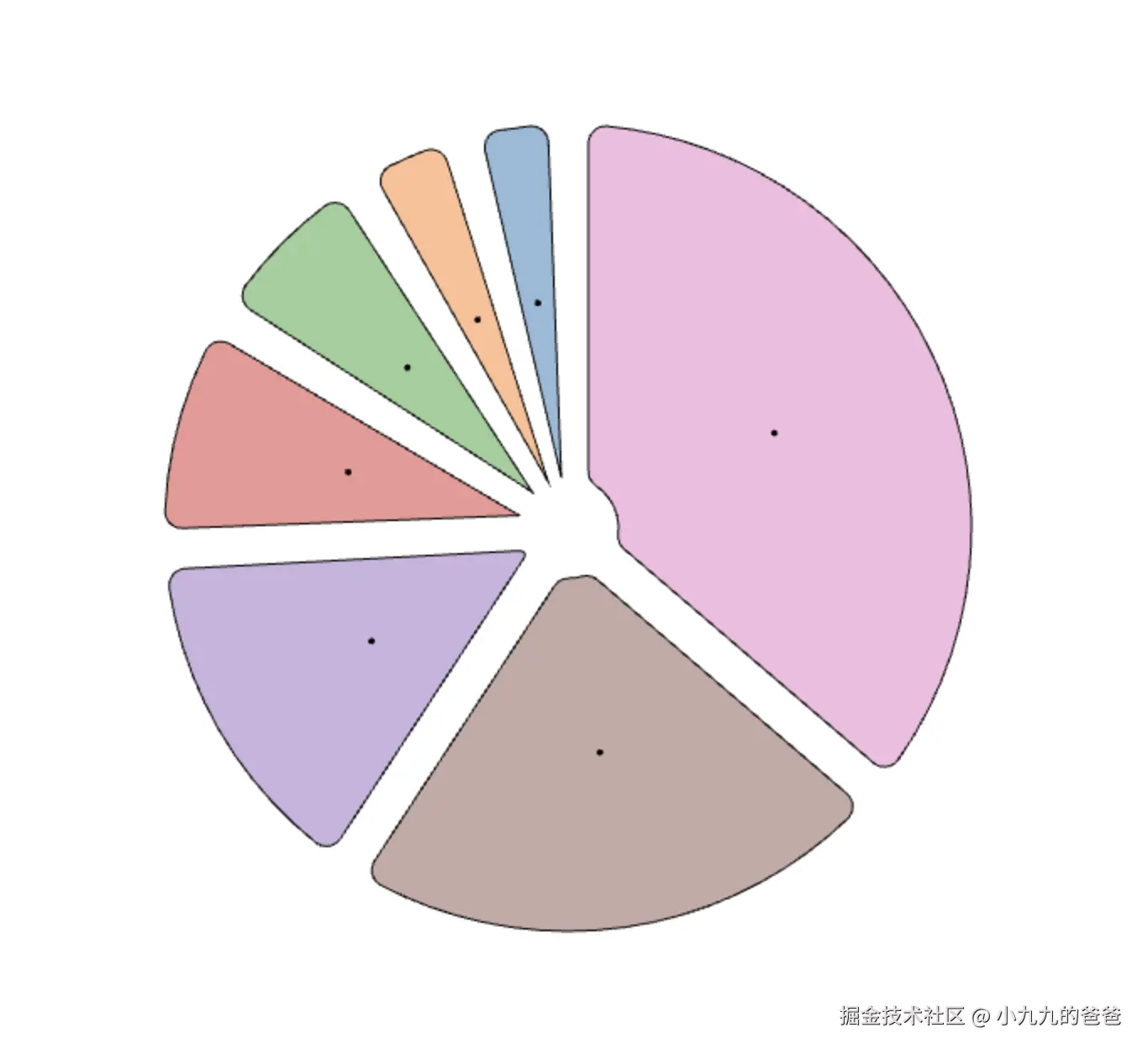

饼图这个功能，就像下面这样，比较常见。想要完成这个功能在如今的社会，不难。因为很多优秀的第三方库都帮我们实现了，只需要调用一下就可以了。比如 echarts、highCharts、d3、plot、antv全家桶等等。
那接下来的系列文章，我们就来看看D3是如何处理饼图的！
在讲解之前，我们还是要说一下图形化里有关于圆的一些内容。
一、计算机如何表示角度？
描述角度有2种方式，一种是角度制、一种是弧度制。
既然有了角度制，为啥还要有弧度制？
计算机认识3度吗？那肯定不认识，它都不认识这个单位。
那计算机认识啥？认识一切实数（0，1，2，3，4，5等等），所以为了能让计算机识别“度数单位”，“弧度制”出现了，它是“角度制”的一种测量方式。
那上面就是从计算机这个角度来理解“角度”与“弧度”。
二、如何理解弧度？
根据百度百科我们知道，“弧度的绝对值 = 弧长 / 半径”。弧度要加绝对值是因为弧长有正负之分，顺时针弧长是正数，逆时针弧长是负数。
一圈的弧长是“2兀*半径”，所以根据公式，一圈对应的弧度就是2兀（单位是rad，表示弧度单位）。

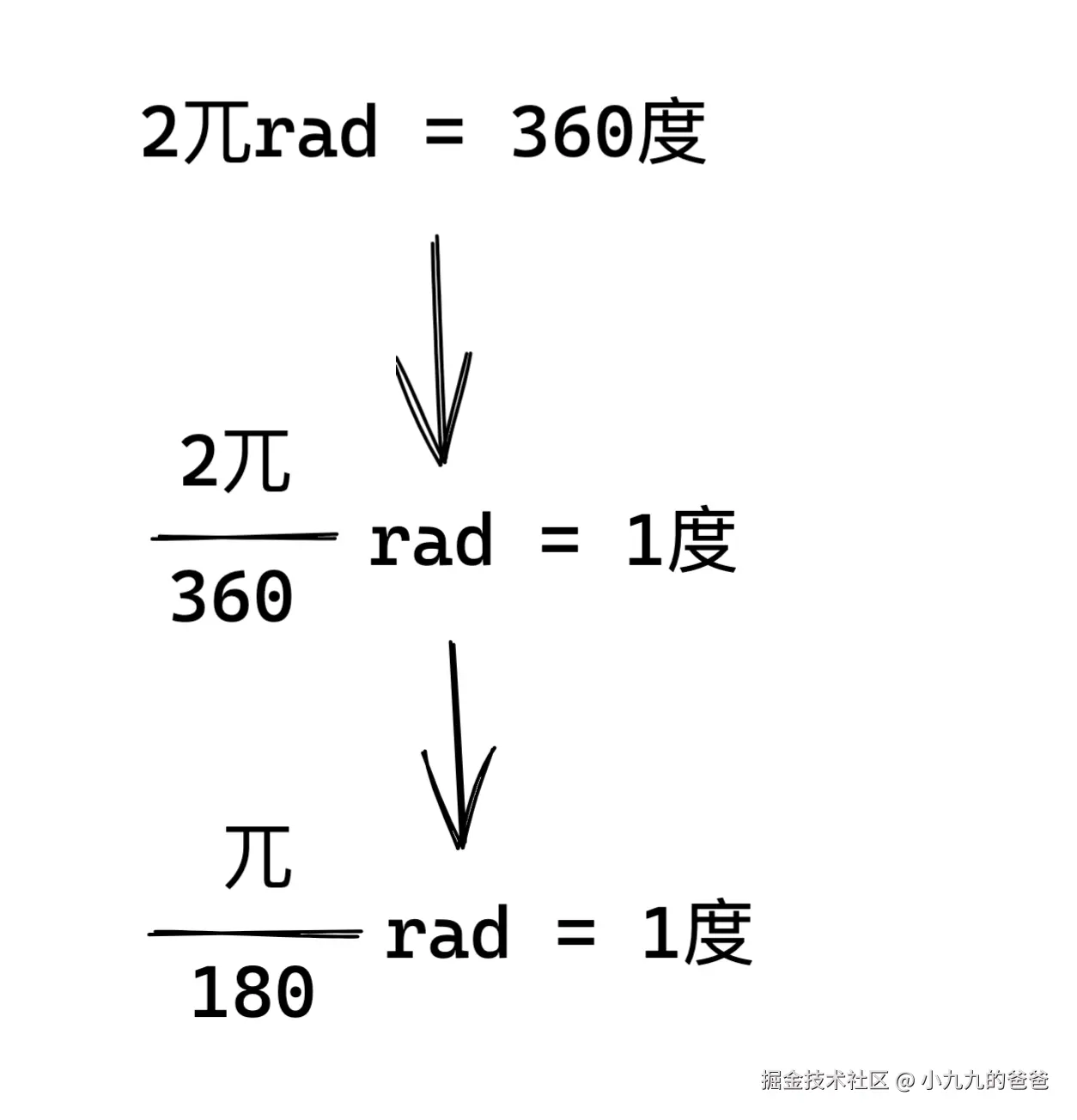

因为360度也可以表示一圈，所以有了下面的等式：

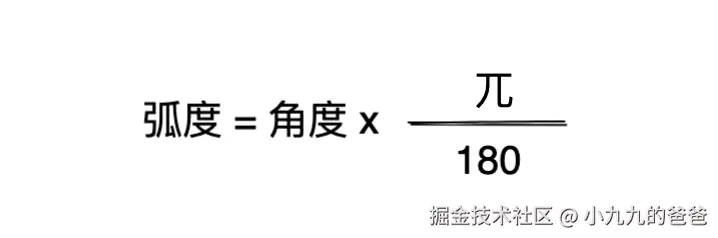

所以30度是多少弧度？左侧✖️30即可得出对应的弧度，因此根据角度求弧度的公式如下：
三、弧度与弧长？
这两个绝对不是一个东西。
刚才我们说了，“弧度的绝对值 = 弧长 / 半径”，那么弧长的公式自然就是 “弧度✖️ 半径”。
所以我们学习跟圆弧、三角函数相关的API的时候，要格外注意入参是什么，是弧度、还是弧长等等。
四、D3是如何画饼图的？
看下面的代码：
<canvas
id='canvas'
width='800'
height='500'
></canvas>
<script>
import * as d3 from "https://cdn.jsdelivr.net/npm/d3@7/+esm";
const context = document.queryElementById('canvas').getContext('2d');
const data = [10, 11, 22];
const colors = ['#1f77b4', '#ff7f0e', '#2ca02c'];
const pieCreator = d3.pie();
const arcs = pieCreator(data);
const drawArc = d3.arc().outerRadius(100).innerRadius(30).context(context)
context.translate(width / 2, height / 2);
arcs.forEach(item => {
context.beginPath();
drawArc(item);
context.fillStyle = colors[i];
context.fill();
context.globalAlpha = 1;
context.strokeStyle = '#000';
context.stroke();
})
</script>

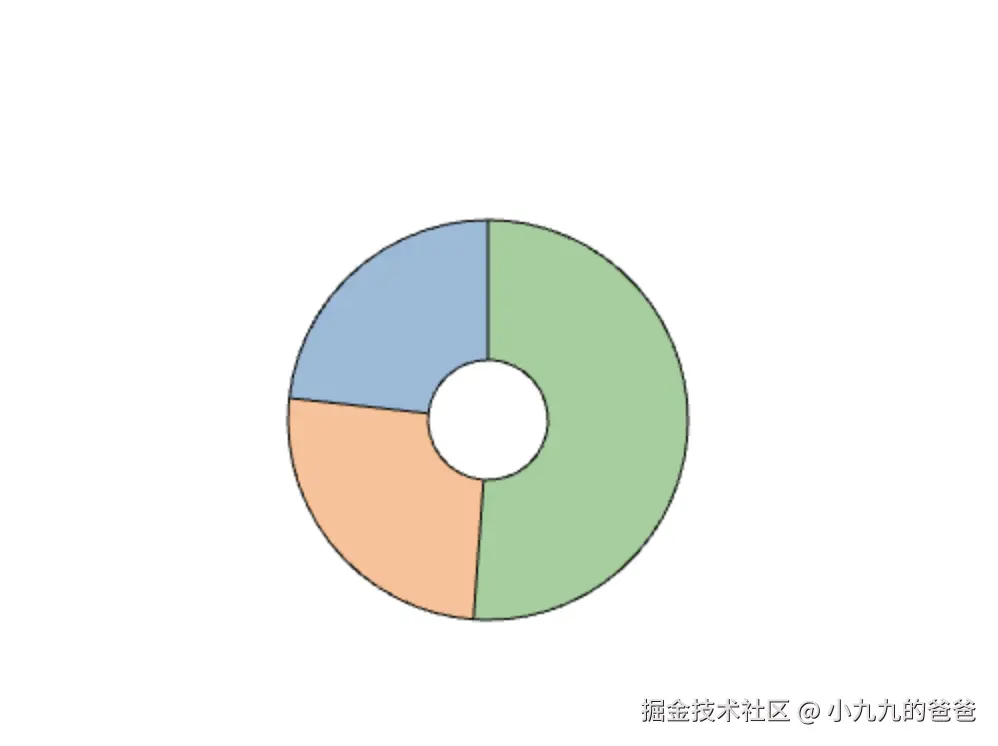

将上面代码copy运行一下，你应该会得到下图的效果：
咱们可以在arcs打一个断点，此时就会发现，arcs是一个数组，数组里体现的是当前value在总sum里的占比，只不过这个占比他不是百分比，而是采用了弧度的方式，注意，是弧度，不是弧长！
这种方式确实更好，因为 canvas.arc 的参数就是起始弧度、结束弧度。
画饼弧是比较轻松的，我们只需要将画笔moveTo到起始弧度的起点上，然后外圆弧顺时针或者逆时针都可以，但是内圆弧必须是相反的方向去画，最后stroke描边就可以了。
核心代码如下：
// 外圆半径
const outerRadius = 100
// 内圆半径
const innerRadius = 30
function drawArc(obj) {
const { startAngle, endAngle } = obj;
const drawDirection = startAngle < endAngle;
const positionXOfStartAngle = outerRadius * Math.cos(startAngle);
const positionYOfStartAngle = outerRadius * Math.sin(startAngle);
context.moveTo(positionXOfStartAngle, positionYOfStartAngle);
context.arc(0, 0, outerRadius, startAngle, endAngle, !drawDirection);
context.arc(0, 0, innerRadius, endAngle, startAngle, drawDirection);
}
五、最后
好啦，本期内容到这里就结束啦，接下来的文章会在此基础上来拆解一下D3是如何实现padAngle、cornRadius。
希望我的分享对你有帮助，我们下期再见～～
