深入理解etcd（四）--- raft 原理

nakulaos
435 阅读22分钟

本文主要记录 raft 算法的大致实现，包括 leader 选举、日志复制和安全性等三个子问题，并详细探寻了etcd中的raft 是如何实现的

1. 背景

什么是共识算法？

共识算法就是保证一个集群的多台机器协同工作，在遇到请求时，数据能够保持一致。即使遇到机器宕机，整个系统仍然能够对外保持服务的[可用性]。

什么是raft？为什么需要raft？

共识算法的祖师爷是 Paxos， 但是它过于复杂，难于理解，工程实践上也较难落地，导致在工程界落地较慢，所以斯坦福学者花了很多时间理解 Paxos，并研究出来 Raft。

2. 简介

为了达到易于理解的目标，raft做了很多努力，包括问题分解和状态简化。

Raft 将共识问题分解三个子问题：

  1. Leader election 领导选举：有且仅有一个 leader 节点，如果 leader 宕机，通过选举机制选出新的 leader；

  2. Log replication 日志复制：leader 从客户端接收数据更新/删除请求，然后日志复制到 follower 节点，从而保证集群数据的一致性；

  3. Safety 安全性：通过安全性原则来处理一些特殊 case，保证 Raft 算法的完备性；

Raft 算法核心流程可以归纳为：

  • 首先选出 leader，leader 节点负责接收外部的数据更新/删除请求（注意是写请求）；
  • 然后日志复制到其他 follower 节点，同时通过安全性的准则来保证整个日志复制的一致性；
  • 如果遇到 leader 故障，followers 会重新发起选举出新的 leader；

3. leader election

3.1. 任期

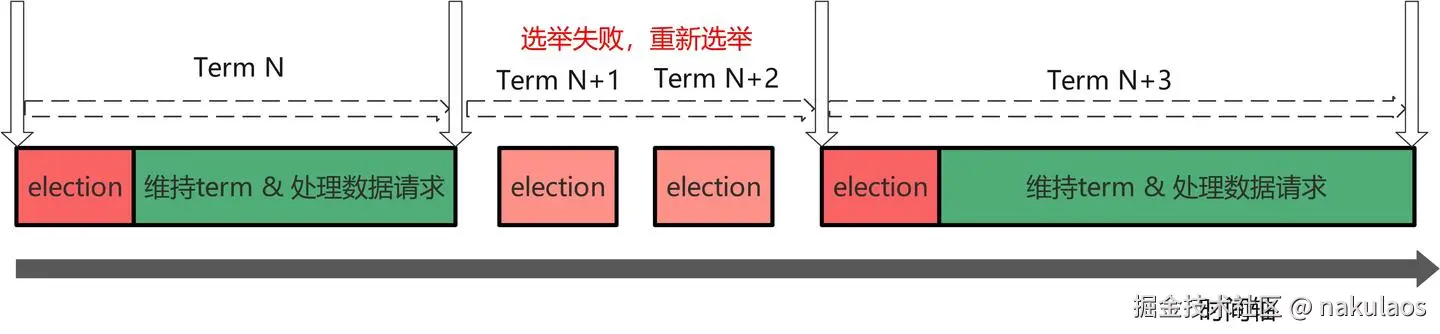

Raft 算法把时间轴划分为不同任期 Term。每个任期 Term 都有自己的编号 TermId，该编号全局唯一且单调递增。如下图，每个任务的开始都 Leader Election 领导选举。如果选举成功，则进入维持任务 Term 阶段，此时 leader 负责接收客户端请求并，负责复制日志。Leader 和所有 follower 都保持通信，如果 follower 发现通信超时，TermId 递增并发起新的选举。如果选举成功，则进入新的任期。如果选举失败，TermId 递增，然后重新发起选举直到成功。

3.2. 角色

raft集群中每个节点只能处于 Leader、Follower 和 Candidate 三种状态的一种：

  1. follower ：
  • 节点默认是 follower；
  • 如果刚刚开始 或和 leader 通信超时follower 会发起选举，变成 candidate，然后去竞选 leader；
  • 如果收到其他 candidate 的竞选投票请求，按照先来先得 & 每个任期只能投票一次 的投票原则投票;
  1. candidate ：
  • follower 发起选举后就变为 candidate，会向其他节点拉选票
  • candidate 的票会投给自己，所以不会向其他节点投票
  • 如果获得超过半数的投票，candidate 变成 leader，然后马上和其他节点通信，表明自己的 leader 的地位；
  • 如果选举超时，重新发起选举；
  • 如果遇到更高任期 Term 的 leader 的通信请求，转化为 follower；
  1. leader ：
  • 成为 leader 节点后，此时可以接受客户端的数据请求，负责日志同步；
  • 如果遇到更高任期 Term 的 candidate 的通信请求，这说明 candidate 正在竞选 leader，此时之前任期的 leader 转化为 follower，且完成投票；
  • 如果遇到更高任期 Term 的 leader 的通信请求，这说明已经选举成功新的 leader，此时之前任期的 leader 转化为 follower；

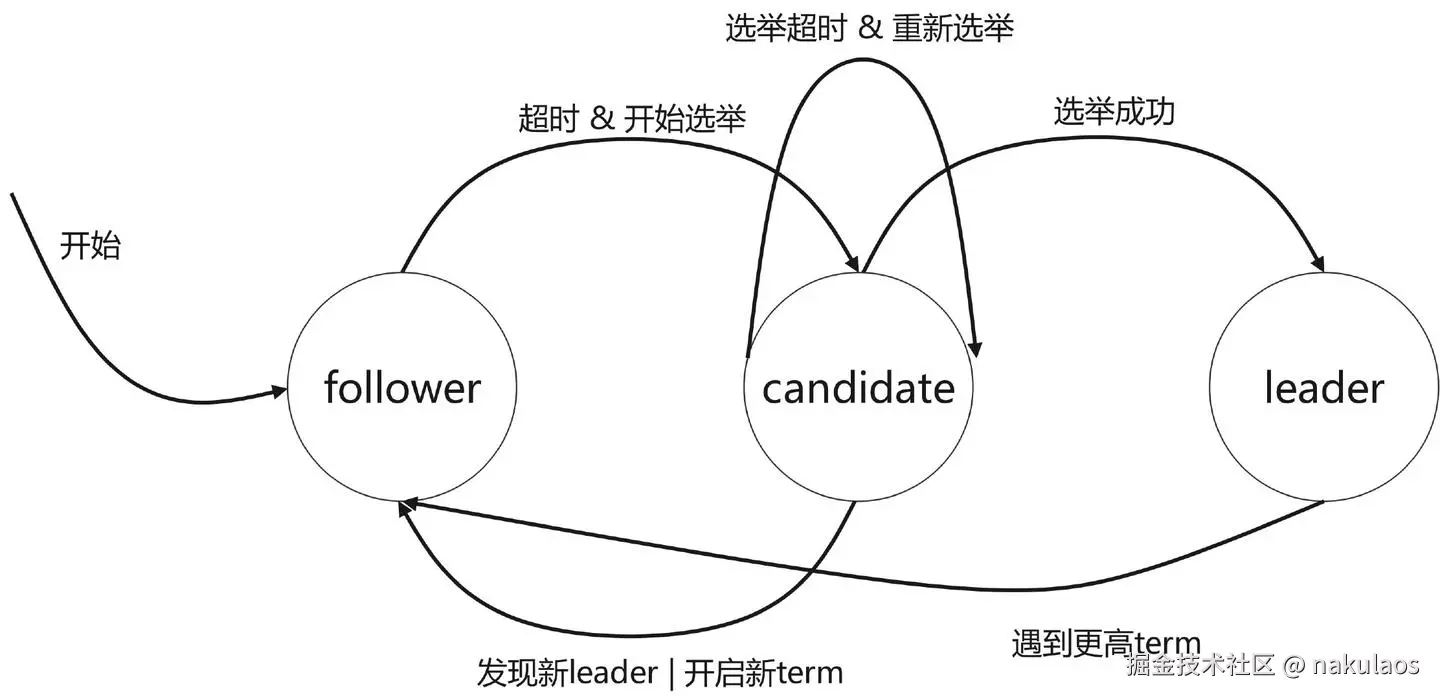

状态转换图如下：

而在etcd的raft算法 实现中，增加了一个pre-candidate，在投票前先发起一轮预投票，获得大多数节点认可，再转化为candidate去发起真正的选举。

目的是为了避免因为网络分区的原因出现一轮无用选举。

在节点数能够达到大多数的分区中，选举流程会正常进行，该分区中的所有节点的term最终会稳定为新选举出的leader节点的term。

在节点数无法达到quorum的分区中，如果该分区中没有leader节点，且因为节点总是无法收到数量达到大多数的投票而不会选举出新的leader，所以该分区中的节点在election timeout超时后，会增大term并发起下一轮选举，这导致该分区中的节点的term会不断增大。

如果网络一直没有恢复，这是没有问题的。如果网络分区恢复，此时，达不到quorum的分区中的节点的term值会远大于能够达到quorum的分区中的节点的term，这会导致能够达到quorum的分区的leader退位（step down）并增大自己的term到更大的term，使集群产生一轮不必要的选举。

3.3. 选举

选举的结果有两个：

  1. 选举成功，获得大多数投票
  2. 选举失败，未获得大多数投票

投票原则：

  1. 一个任期只能投一票，投票先来先得
  2. 日志至少和本节点一样新（先比较最后一条日志的任期，再比较比较最后一条日志的索引）
  3. 被投票的节点的任期必须不小于投票的节点
  4. 当一个节点收到一个比自身任期大的消息时，无论是leader还是candidate，都会设置任期并转化为follower
  5. 每个节点都会设置一个超时时间，该超时时间用于检测领导者多久未发送心跳。如果在超时时间内没有收到心跳，并且未选出新的领导者，节点会自增任期（term），并发起新一轮选举。

3.4. 优化

3.4.1. pre-vote

前面写了

3.4.2. check quorum

check quorum: leader 节点定期检查follower节点存活数是否超过大多数

为什么会出现check quorum？

在raft 算法里面，保证数据读取的线性一致性方式有多种：

  • 把读请求当作raft提议去处理，通过与其它日志相同的方式执行
  • 通过read index 去处理，在etcd 架构那篇文章介绍过

在大多数系统中，读多写少是常态，而第一种读取方式性能很差。但是绕过日志，就有可能会读到旧的数据（stale read）。

在网络分区情况下，假设Node 5原本是集群的领导者。网络分区后，Partition 0中的节点选举出新的领导者（如Node 1）。由于网络分区，Node 5无法接收到来自Partition 0的消息，不知道新领导者的存在。虽然Node 5无法完成日志提交，但它仍可能提供读取服务，导致连接至Node 5的客户端读取到陈旧数据。

为了缓解这一问题，Etcd实现了Quorum检查机制。领导者定期验证跟随者的活跃状态，若活跃跟随者数量不足法定人数，则认为自己可能是旧领导者，并主动降级为跟随者，停止提供读取服务，防止陈旧数据的读取。

然而，Quorum检查只能缩短陈旧读取的时间窗口，降低其影响，而不能完全避免。 若要确保严格的线性一致性，还需采用额外机制，例如线性化读取（linearizable reads），以保证所有读操作都反映最新的写入结果。

3.4.3. leader lease

leader lease： follower节点在接受一个心跳后，会在选举超时时间段内，认为leader仍然存活，会给所有投票请求响应拒绝

为什么会出现leader lease？

分布式系统中的网络环境十分复杂，有时可能出现网络不完全分区的情况，即整个整个网络拓补图是一个连通图，但是可能并非任意的两个节点都能互相访问。

在网络分区情况下，假设Node 1是集群的领导者，且Node 1与Node 2之间的通信突然中断。此时，Node 2不再接收到Node 1的心跳，并可能启动选举过程。若在此之前Node 1和Node 3没有新的日志条目，Node 2可能会因自身和Node 3的投票而赢得选举，成为新的领导者。

为了防止这种情况导致多个领导者并存，Raft算法引入了Leader Lease机制。根据这一机制，如果一个节点在选举超时前收到了来自现有领导者的有效心跳消息，它将不会响应其他节点的投票或预投票请求。这意味着，在Leader Lease期间，即使出现网络分区，正常运作的集群成员也不会投票给其他尝试竞选的节点，从而避免了不必要的领导者更替，确保了集群的一致性和稳定性。

3.5. 优化出现的问题

q1: Leader Lease需要依赖Check Quorum机制才能正常工作。

在上图网络分区情况下（node 1 是原先的 leader）：

  1. 假设没有启用Leader Lease和Check Quorum机制，Node 3 和 Node 4 会因收不到领导者的心跳而发起选举。由于Node 2、Node 3 和 Node 4 之间可以相互通信，且该分区内的节点数达到法定人数（quorum），它们能够成功选举出新的领导者。
  1. 如果启用了Leader Lease但未启用Check Quorum，Node 2 仍能接收到原领导者 Node 1 的心跳消息，受Leader Lease约束，它不会为其他节点投票。结果是，尽管存在一个可达法定人数的活跃分区，但由于缺少关键选票，集群可能陷入无法选举出新领导者的状态，影响服务的连续性。
  1. 若同时启用了Leader Lease和Check Quorum，网络分区发生后，Node 1 在选举超时（election timeout）到期后，因检测到活跃节点数不足法定人数，会主动降级为跟随者。这样，Node 2、Node 3 和 Node 4 可以自由地进行选举，确保新领导者被及时选出，维持集群的一致性和高可用性。

q2: 引入上述优化后，一个节点收到了term比自己低的消息时，原本的逻辑是直接忽略该消息，因为term比自己低的消息仅可能是因网络延迟的迟到的旧消息。然而，开启了这些机制后，在如下的场景中会出现问题。

注意：在etcd/raft的实现中，开启Check Quorum会自动开启Leader Lease。在符合Check Quorum 和 leader lease 情况下，如果是投票请求或者预投票请求信息，即使消息的任期更高，也不会做任何处理，不符合的情况下，会自动转化为follower

case m.Term > r.Term:
        // 消息的Term大于节点当前的Term
        if m.Type == pb.MsgVote || m.Type == pb.MsgPreVote {
            force := bytes.Equal(m.Context, []byte(campaignTransfer))
            // 如果是leader lease 且选举未超时，返回
            inLease := r.checkQuorum && r.lead != None && r.electionElapsed < r.electionTimeout
            if !force && inLease {
                // If a server receives a RequestVote request within the minimum election timeout
                // of hearing from a current leader, it does not update its term or grant its vote
                last := r.raftLog.lastEntryID()
                // TODO(pav-kv): it should be ok to simply print the %+v of the lastEntryID.
                r.logger.Infof("%x [logterm: %d, index: %d, vote: %x] ignored %s from %x [logterm: %d, index: %d] at term %d: lease is not expired (remaining ticks: %d)",
                                       r.id, last.term, last.index, r.Vote, m.Type, m.From, m.LogTerm, m.Index, r.Term, r.electionTimeout-r.electionElapsed)
                return nil
            }
        }

		switch {
		case m.Type == pb.MsgPreVote:
			// Never change our term in response to a PreVote
		case m.Type == pb.MsgPreVoteResp && !m.Reject:
			// We send pre-vote requests with a term in our future. If the
			// pre-vote is granted, we will increment our term when we get a
			// quorum. If it is not, the term comes from the node that
			// rejected our vote so we should become a follower at the new
			// term.
		default:
			// 任期高会让本节点成为follower
			r.logger.Infof("%x [term: %d] received a %s message with higher term from %x [term: %d]",
				r.id, r.Term, m.Type, m.From, m.Term)
			if m.Type == pb.MsgApp || m.Type == pb.MsgHeartbeat || m.Type == pb.MsgSnap {
				r.becomeFollower(m.Term, m.From)
			} else {
				r.becomeFollower(m.Term, None)
			}
		}

场景一：如下图所示，在开启了Check Quorum / Leader Lease后（假设没有开启Pre-Vote，Pre-Vote的问题在下一场景中讨论），数量达不到quorum的分区中的leader会退位，且该分区中的节点永远都无法选举出leader，因此该分区的节点的term会不断增大。当该分区与整个集群的网络恢复后，由于开启了Check Quorum / Leader Lease，即使该分区中的节点有更大的term，由于原分区的节点工作正常，它们的选举请求会被丢弃。同时，由于该节点的term比原分区的leader节点的term大，因此它会丢弃原分区的leader的请求。这样，该节点永远都无法重新加入集群，也无法当选新leader。

场景2：Pre-Vote机制也有类似的问题。如上图所示，假如发起预投票的节点，在预投票通过后正要发起正式投票的请求时出现网络分区。此时，该节点的term会高于原集群的term。而原集群因没有收到真正的投票请求，不会更新term，继续正常运行。在网络分区恢复后，原集群的term低于分区节点的term，但是日志比分区节点更新。此时，该节点重新发起的预投票请求因没有日志落后会被丢弃，而原集群leader发给该节点的请求会因term比该节点小而被丢弃。同样，该节点永远都无法重新加入集群，也无法当选新leader。

场景3： 在更复杂的情况中，比如，在变更配置时，开启了原本没有开启的Pre-Vote机制。此时可能会出现与上一条类似的情况，即可能因term更高但是log更旧的节点的存在导致整个集群的死锁，所有节点都无法预投票成功。这种情况比上一种情况更危险，上一种情况只有之前分区的节点无法加入集群，在这种情况下，整个集群都会不可用。

为了解决以上问题，节点在收到term比自己低的请求时，需要做特殊的处理。处理逻辑也很简单：

  • 如果收到了term比当前节点term低的leader的消息，且集群开启了Check Quorum / Leader Lease或Pre-Vote，那么发送一条term为当前term的消息，令term低的节点成为follower。（针对场景1、场景2）
  • 对于term比当前节点term低的预投票请求，无论是否开启了Check Quorum / Leader Lease或Pre-Vote，都要通过一条term为当前term的消息，迫使其转为follower并更新term。（针对场景3）

4. Log Replication

当选举出新的领导者后，整个集群即可恢复正常运作并向外提供服务。

  1. 领导者负责接收所有客户端请求，并将这些请求转化为日志条目进行复制。每个日志复制请求包含以下信息：
    • 状态机命令：表示客户端请求的数据操作指令。
    • 任期号（Term） ：标识领导者的当前任期。
    • 前一个日志的任期号和索引：用于验证日志的一致性。
  1. Follower节点处理日志复制请求：
    • Follower接收到日志复制请求后，会使用前一个日志的任期号和索引来对比自己的日志。
    • 如果匹配，则接受该日志条目并回复确认（OK）。
    • 如果不匹配，则拒绝该日志条目并回复错误（Error），指示存在日志不一致的情况。
  1. Leader处理拒绝响应：
    • 当领导者收到拒绝复制的响应时，它会回溯到更早的日志条目，尝试找到与跟随者共同的日志点。
    • 领导者继续发送带有更早日志任期号和索引的复制请求，直到找到双方都认同的日志条目。
    • 一旦找到共同的日志点，跟随者从这个索引开始复制后续的日志条目，最终使本地日志与领导者保持一致。
  1. 日志提交：
    • 在日志复制过程中，领导者会持续重试直至成功。
    • 一旦超过半数的节点确认复制了相同的日志条目，领导者认为该条目已被提交（committed），可以应用到状态机。
    • 已提交的日志条目会被视为达成共识，确保所有节点上的数据一致性。

优化：

快速回退：不用一条一条回退

  • 确定冲突点： 如果跟随者的日志与领导者在某个索引 m.Index 处的日志条目不匹配，那么跟随者需要告诉领导者一个“提示”（hint），即日志可能匹配的最大 (index, term)。
  • 如何找到提示点： 跟随者会在自己的日志中查找：
  • 任期（term）小于或等于领导者在 MsgApp 消息中提供的任期（LogTerm）。
  • 索引（index）小于或等于领导者在 MsgApp 消息中提供的索引（Index）。
    // hintIndex 参数无论如何都是合法的
    //  r.raftLog.lastIndex() 会返回日志的第一条索引
    hintIndex := min(m.Index, r.raftLog.lastIndex())
	hintIndex, hintTerm := r.raftLog.findConflictByTerm(hintIndex, m.LogTerm)
	r.send(pb.Message{
		To:         m.From,
		Type:       pb.MsgAppResp,
		Index:      m.Index,
		Reject:     true,
		RejectHint: hintIndex,
		LogTerm:    hintTerm,
	})

func (l *raftLog) findConflictByTerm(index uint64, term uint64) (uint64, uint64) {
	for ; index > 0; index-- {
		// If there is an error (likely ErrCompacted or ErrUnavailable), we don't
		// know whether it's a match or not, so assume a possible match and return
		// the index, with 0 term indicating an unknown term.
		if ourTerm, err := l.term(index); err != nil {
			return index, 0
		} else if ourTerm <= term {
			return index, ourTerm
		}
	}
	return 0, 0
}

批处理： 一次复制多条日志

流水线处理：在etcd/raft的实现中，leader在向follower发送完日志复制请求后，不会等待follower响应，而是立即更新其nextIndex，并继续处理，以提高吞吐量。

5. 安全性

5.1. 选举安全性

选举安全性要求一个任期 Term 内只能有一个 leader，即不能出现脑裂现象，否者 raft 的日志复制原则很可能出现数据覆盖丢失的问题。Raft 算法通过规定若干投票原则来解决这个问题：

  • 一个任期内，follower 只会投票一次票，且先来先得；
  • Candidate 存储的日志至少要和 follower 一样新；
  • 只有获得超过半数投票才有机会成为 leader；

5.2. Leader Append-Only

Raft 算法规定，所有的数据请求都要交给 leader 节点处理，要求：

  1. leader 只能日志追加日志，不能覆盖日志；
  2. 只有 leader 的日志项才能被提交，follower 不能接收写请求和提交日志；
  3. 只有已经提交的日志项，才能被应用到状态机中；
  4. 选举时限制新 leader 日志包含所有已提交日志项；

5.3. 日志匹配

这点主要是为了保证日志的唯一性，要求：

  1. 如果在不同日志中的两个条目有着相同索引和任期号，则所存储的命令是相同的；
  2. 如果在不同日志中的两个条目有着相同索引和任期号，则它们之间所有条目完全一样；

5.4.领导者完整性

Raft 规定：只有拥有最新提交日志的 follower 节点才有资格成为 leader 节点。

具体做法：candidate 竞选投票时会携带最新提交日志，follower 会用自己的日志和 candidate 做比较。

  • 如果 follower 的更新，那么拒绝这次投票；
  • 否则根据前面的投票规则处理。这样就可以保证只有最新提交节点成为 leader；

5.5. 状态机安全性

leader 只能提交当前任期 Term 的日志，旧任期 Term（以前的数据）只能通过当前任期 Term 的数据提交来间接完成提交。简单的说，日志提交有两个条件需要满足：

  • 当前任期；
  • 复制结点超过半数；

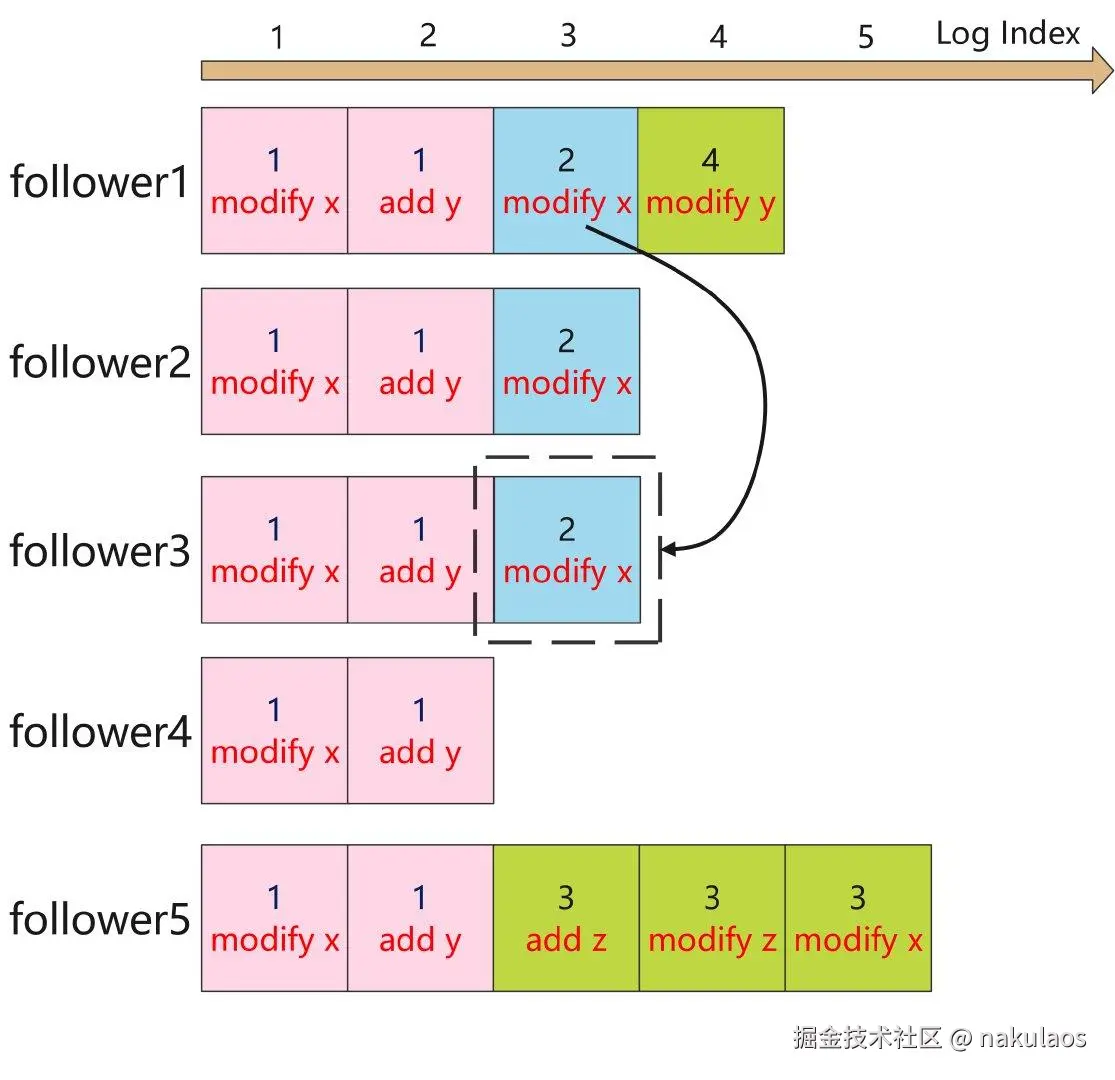

下面举个例子来解释为什么需要这个原则，如下图：

假设在任期 Term2 中，Follower1 是领导者，并且已经将 LogIndex3 复制到了 Follower2，同时正在向 Follower3 复制该日志。此时，Follower1 突然宕机。

进入任期 Term3，进行了一次新的领导者选举。Follower5 发起投票请求，并成功获得了自己、Follower3 和 Follower4 的选票（共3/5），因此成为新的领导者。在任期 Term3 内，Follower5 接收并提交了客户端请求 LogIndex3-5，但这些日志尚未复制到其他节点，随后 Follower5 宕机。

在任期 Term4，再次进行了领导者选举。这次 Follower1 发起选举，并获得了自己、Follower2、Follower3 和 Follower4 的选票（共4/5），成为新的领导者。Follower1 继续将 LogIndex3 成功复制到了 Follower3，使得 LogIndex3 被超过半数的节点确认。接着，Follower1 在本地提交了 LogIndex3，然后自身也宕机。

再次进入任期 Term4，Follower5 发起了新一轮选举，并同样获得了自己、Follower2、Follower3 和 Follower4 的选票（共4/5），成为新的领导者。此时，其他节点需要强制复制 Follower5 的日志，导致 Follower1、Follower2 和 Follower3 的日志被覆盖。

6. 配置变更

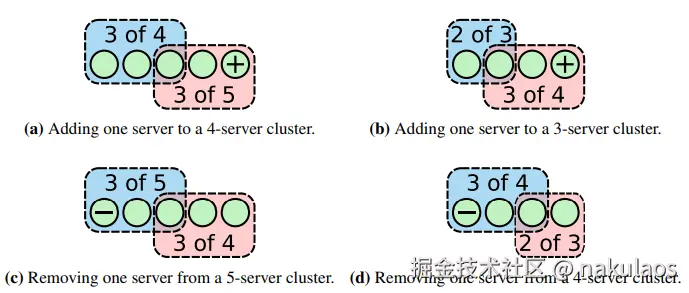

6.1. 简单成员变更算法

简单成员变更算法限制每次只能增加或移除一个节点。这样可以保证新配置与旧配置的quorum至少有一个相同的节点，因为一个节点在同一term仅能给一个节点投票，所以这能避免多主问题。

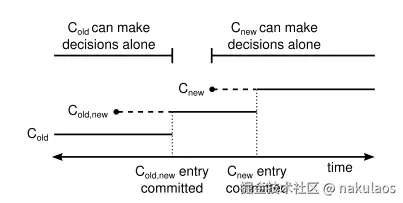

6.2. 联合一致

联合共识算法可以一次变更多个成员，但是需要在进入新配置前先进入一个“联合配置”，所有的数据请求既要旧配置中达成大多数，又要在新配置中达成大多数。当联合配置成功提交后，集群可以开始进入新配置。

另外，需要注意的是，同一时间只能有一个正在进行的配置变更操作，在提议配置变更请求时，如果已经在进行配置变更，那么该提议会被丢弃（被改写成一条无任何意义的日志条目）。

7. 只读请求

在raft 算法里面，保证数据读取的线性一致性方式有多种：

  • Log Read
  • ReadIndex
  • Lease Read

7.1. Log Read

最直接实现线性一致性读的方法是将读请求也通过Raft的日志机制处理，即Log Read。这种方法简单且依赖于已有的Raft机制：

  • 过程：将读请求作为一条普通的Raft日志条目提交，待该日志条目被应用到状态机时，返回读取的状态给客户端。
  • 优点：完全依赖现有的Raft机制，确保了强一致性。
  • 缺点：延迟高、吞吐量低，因为每个读请求都需要达成一轮共识并落盘。

7.2. ReadIndex

为了优化只读请求的性能，避免完整日志机制带来的开销，引入了Read Index方法。这种方法在保证线性一致性的同时减少了网络和磁盘I/O开销：

  • 步骤：
    1. 记录当前的commit index作为read index。
    2. 向集群中的所有节点广播一次心跳消息，确认自己为合法领导者。
    3. 等待本地apply index大于等于记录的read index。
    4. 执行只读操作，并将结果返回给客户端。
  • 优势：只需要一轮心跳广播，不需要落盘，显著提升吞吐量。
  • 特殊考虑：新领导者当选后需要等待至少提交一条空日志，以确保其commit index反映集群的真实状态。
  • 扩展：支持Follower Read，即跟随者可以通过领导者获取read index并在本地提供线性一致的只读服务。

7.3. Lease Read

为了进一步优化延迟，Lease Read利用心跳与时钟同步来确认领导者的合法性，从而减少额外的心跳广播：

  • 原理：当领导者在某个时间点收到quorum数量的响应时，它可以在一个安全的时间窗口内认为自己是合法领导者。这个窗口通常设置为略小于选举超时时间减去时钟漂移的影响。
  • 过程：
    1. 领导者发送心跳消息并记录开始时间戳。
    2. 收到quorum数量的响应后，领导者计算出一个租约有效期。
    3. 在租约有效期内，领导者可以直接使用其commit index作为read index，执行只读操作。
  • 优点：显著降低了延迟，提升了读取性能。
  • 注意事项：需要配合Check Quorum机制以防止在网络分区情况下出现陈旧读取；同时要考虑时钟漂移对租约有效性的影响，选择合适的安全时间窗口。
