Skywalking增加登录认证和日志收集

背景：继上文Skywalking链路追踪工具基础完善一下两个小功能——登录认证和日志收集。

1.nginx方式auth_basic认证

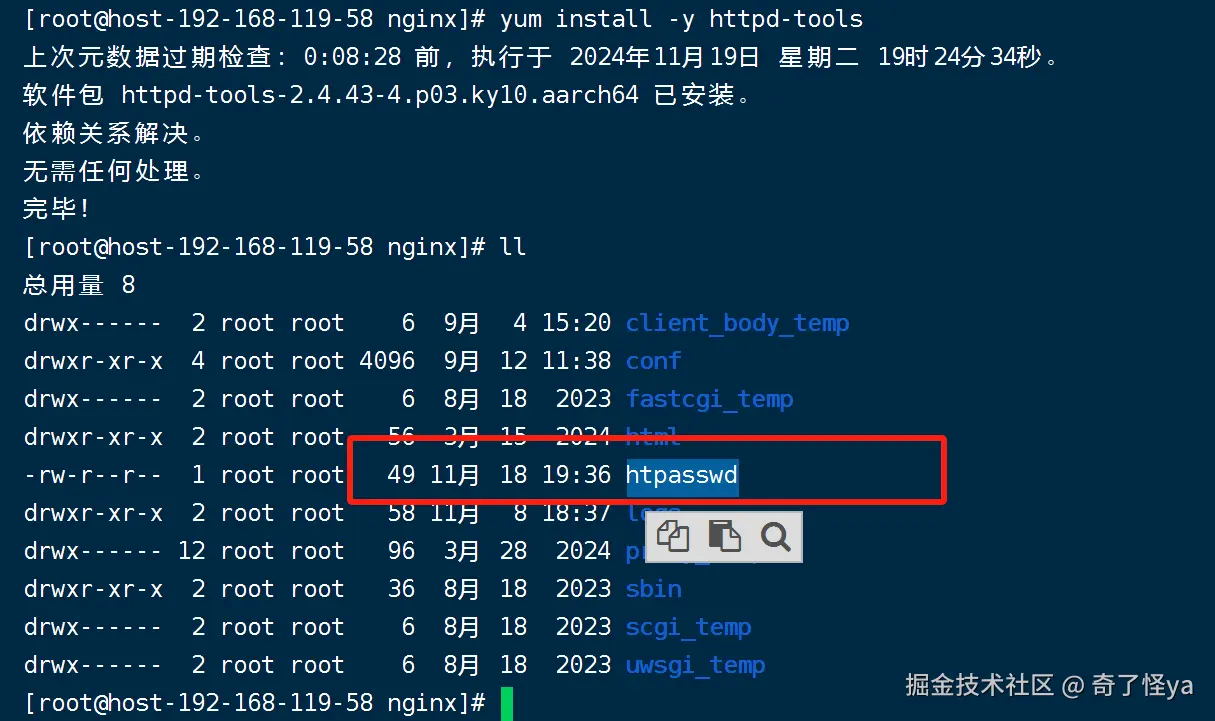

下载httpd-tools工具生成htpasswd加密文件

yum install -y httpd-tools
htpasswd -cb nginx/htpasswd skywalking qlgya@666.


配置nginx

  server {
      listen port;
      #auth_basic "Please enter the user name and password"; #这里是验证时的提示信息
      #auth_basic_user_file /data/skywalking/nginx/htpasswd;
      index  index.html;
      location / {
          root   html;
			index  index.html index.htm;
          #auth_basic on;
		  auth_basic "Please enter the user name and password"; #这里是验证时的提示信息
          auth_basic_user_file /data/nginx/htpasswd;
          proxy_pass http://192.168.XXX.XXX:9009;
          # WebSocket 穿透
          #proxy_set_header Origin "";
          #proxy_set_header Upgrade $http_upgrade;
          #proxy_set_header Connection "upgrade";
      }
  }

效果


还有一种是使用Spring Gateway增加认证暂时先不用

2.日志收集

增加依赖

<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-logback-1.x</artifactId>
    <version>8.9.0</version>
</dependency>

修改日志配置 在我们添加的依赖apm-toolkit-logback-1.x中，包含了大量适配于logback与skywalking的Appender、Encoder以及Layout实现类。下面我们需要对日志配置文件进行修改。

在微服务系统的一次请求调用链中，可能出现多个服务之间相互调用的场景(如商品服务调用订单服务，订单服务调用支付服务)。而这些服务显然处于不同的进程甚至不同的服务器，如何确定一个请求的调用链路中调用了哪些服务呢？

1. 添加链路表示traceId

skywalking使用traceId对调用链路进行标识，traceId的格式为随机字符，如果没有请求链路，则输出日志中的traceId为N/A。如果以羊肉串类比，多个羊肉被同一个棍子串起来，羊肉就类比为链路上的多个服务，棍子就类比为traceId。

修改logback.xml日志配置文件

  • 在日志的输出格式定义中添加%tid，并修改对应的Layout实现类为TraceIdPatternLogbackLayout。

    <?xml version="1.0" encoding="UTF-8"?>
<configuration>

    <!-- 日志输出格式 -->
    <property name="log.pattern"
              value="%black(%contextName-) %red(%d{yyyy-MM-dd HH:mm:ss}) %green([%thread]) %boldMagenta([%tid]) %highlight(%-5level) %boldMagenta(%logger{36}) - %gray(%msg%n)"/>

    <!-- 控制台输出 -->
    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${log.pattern}</Pattern>
            </layout>
        </encoder>
    </appender>

    <root level="info">
        <appender-ref ref="console"/>
    </root>
</configuration>

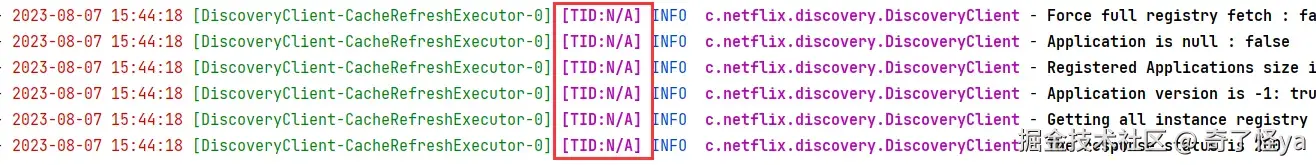

  • 没有请求链路的系统日志


  • 当我们向接口发送请求时

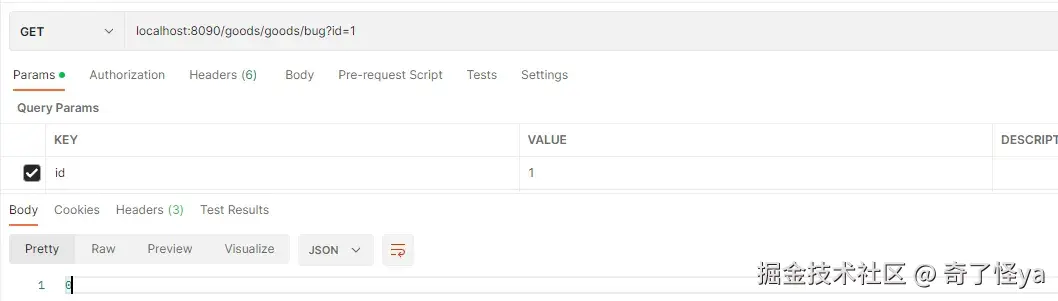

    请求如下：

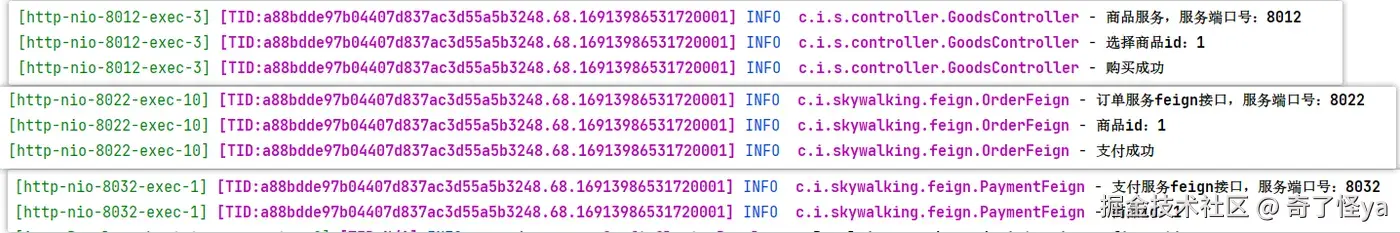

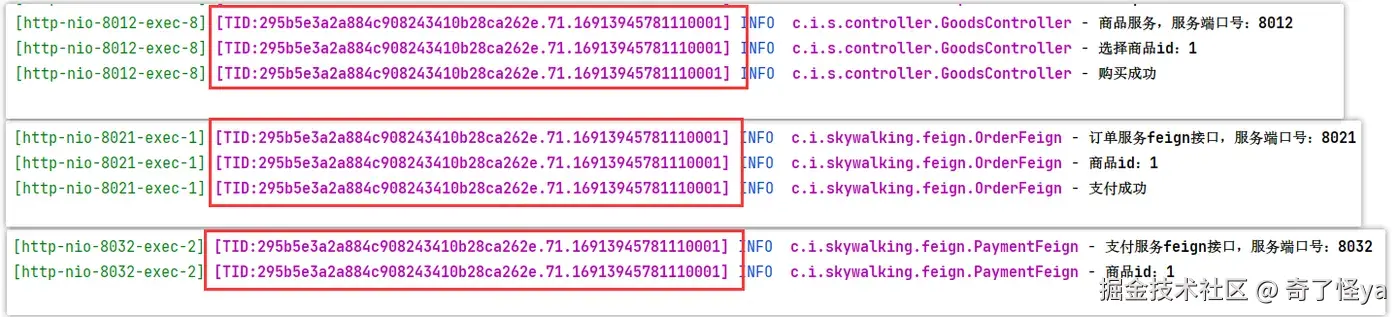

日志如下，从输出的日志可以看到，该请求的调用链为8012端口的商品服务调用8021端口的订单服务，8021端口的订单服务调用8032端口的支付服务，在该调用链上各个服务的traceId相同。

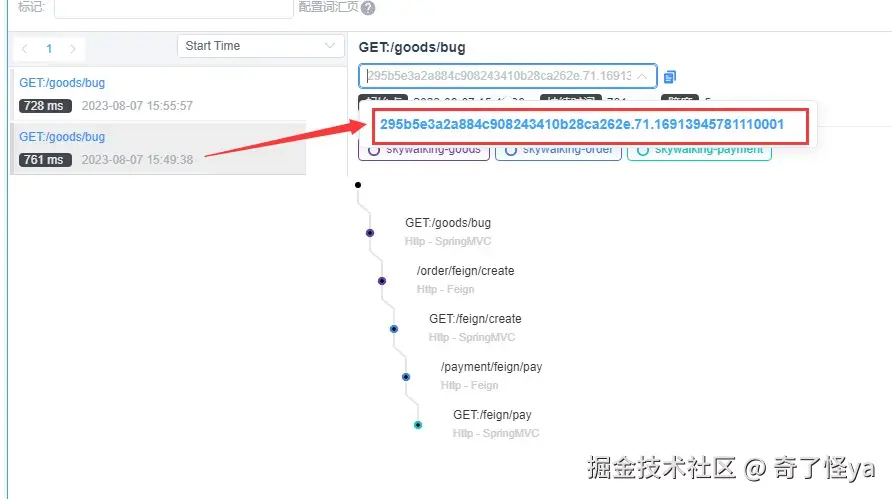

进入skywalking服务端的页面，我们查看该调用链路，该链路的traceId与日志中打印的traceId一致。


2. 添加链路上下文

由于traceId仅表示为随机字符，可读性较差。幸运的是，skywalking也认识到这一点，于是又引入了一个新的概念：链路上下文SW_CTX，所谓链路上下文，其实与traceId的作用相同，但他的好处是可读性强，其格式为SW_CTX：[服务名, 实例名, traceId, traceSegmentId, spanId]。

同样的，如果没有请求链路，则输出日志中的链路上下文为SW_CTX：[服务名, 实例名, N/A, N/A, -1]。

修改logback.xml日志配置文件

  • 将日志的输出格式定义中表示traceId的%tid修改为%sw_ctx即可

    <?xml version="1.0" encoding="UTF-8"?>
<configuration>

    <!-- 日志输出格式 -->
    <property name="log.pattern"
              value="%black(%contextName-) %red(%d{yyyy-MM-dd HH:mm:ss}) %green([%thread]) %boldMagenta([%sw_ctx]) %highlight(%-5level) %boldMagenta(%logger{36}) - %gray(%msg%n)"/>

    <!-- 控制台输出 -->
    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${log.pattern}</Pattern>
            </layout>
        </encoder>
    </appender>

    <root level="info">
        <appender-ref ref="console"/>
    </root>
</configuration>

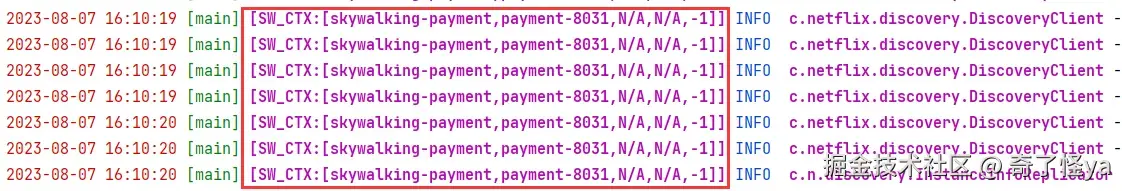

  • 重启项目，查看没有请求链路的系统日志


  • 当我们向接口发送请求时

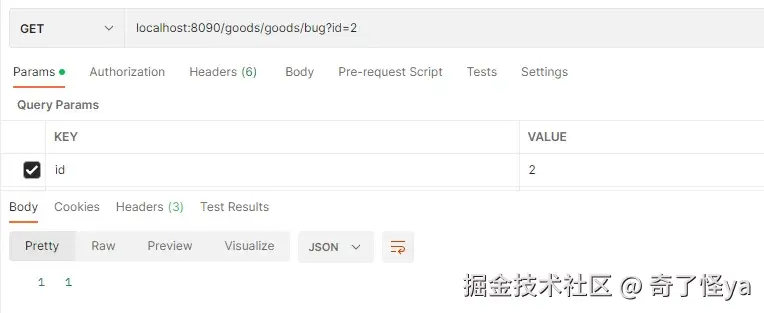

    请求如下

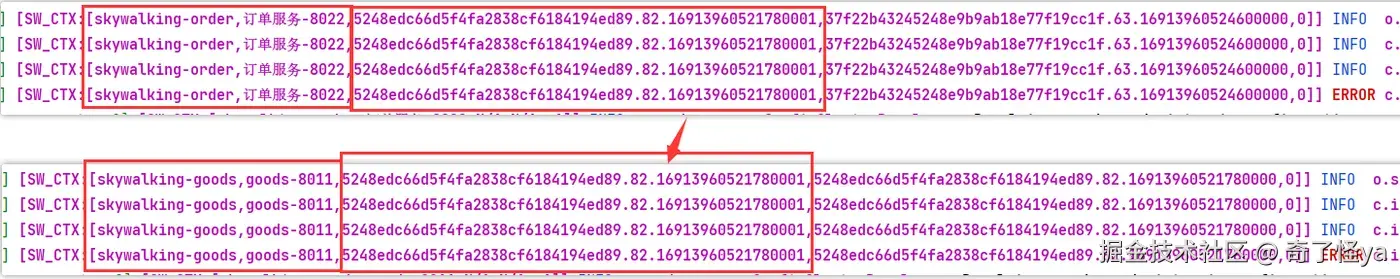

日志如下，由于打印出的上下文日志包含信息量过长，只截取其部分日志。

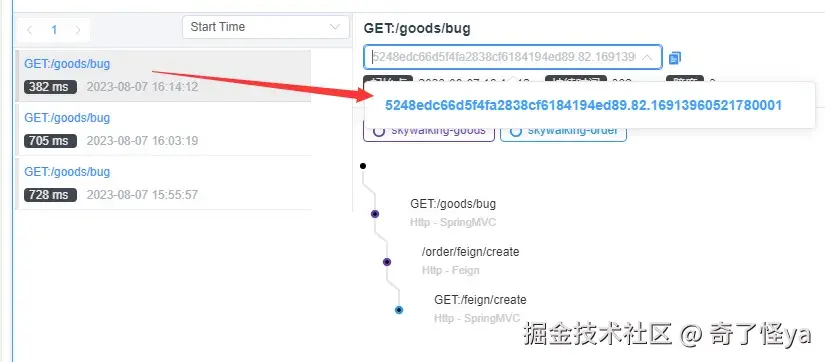

进入skywalking服务端的页面，我们查看该调用链路，该调用链路同样是商品服务的8011端口服务调用订单服务的8022端口服务，且该调用链的traceId与日志中打印的traceId一致。


3. 异步日志

skywalking客户端还支持日志的异步打印，就是说业务代码与日志打印采用不同的线程执行，提高接口响应速度。

修改logback.xml日志配置文件

<?xml version="1.0" encoding="UTF-8"?>
<configuration>

    <!-- 日志输出格式 -->
    <property name="log.pattern"
              value="%black(%contextName-) %red(%d{yyyy-MM-dd HH:mm:ss}) %green([%thread]) %boldMagenta([%tid]) %highlight(%-5level) %boldMagenta(%logger{36}) - %gray(%msg%n)"/>

    <!-- 控制台输出 -->
    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${log.pattern}</Pattern>
            </layout>
        </encoder>
    </appender>

    <!-- 异步输出 -->
    <appender name="console-async" class="ch.qos.logback.classic.AsyncAppender">
        <discardingThreshold>0</discardingThreshold>
        <queueSize>1024</queueSize>
        <neverBlock>true</neverBlock>
        <appender-ref ref="console"/>
    </appender>

    <root level="info">
        <appender-ref ref="console-async"/>
    </root>
</configuration>

四、收集链路日志

skywalking客户端通过gRpc将输出的日志发送给skywalking服务端，skywalking服务端根据traceId去分析日志，然后通过skywalking服务端页面可以查看指定调用链路中所有服务所输出的日志。

  • 修改logback.xml日志配置文件，只需要添加GRPCLogClientAppender即可

    <?xml version="1.0" encoding="UTF-8"?>
<configuration>

    <!-- 日志输出格式 -->
    <property name="log.pattern"
              value="%black(%contextName-) %red(%d{yyyy-MM-dd HH:mm:ss}) %green([%thread]) %boldMagenta([%tid]) %highlight(%-5level) %boldMagenta(%logger{36}) - %gray(%msg%n)"/>

    <!-- 控制台输出 -->
    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${log.pattern}</Pattern>
            </layout>
        </encoder>
    </appender>
    <!-- 异步输出 -->
    <appender name="console-async" class="ch.qos.logback.classic.AsyncAppender">
        <discardingThreshold>0</discardingThreshold>
        <queueSize>1024</queueSize>
        <neverBlock>true</neverBlock>
        <appender-ref ref="console"/>
    </appender>
    <!-- 使用gRpc将日志发送到skywalking服务端 -->
    <appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>${log.pattern}</Pattern>
            </layout>
        </encoder>
    </appender>

    <root level="info">
        <appender-ref ref="console-async"/>
        <appender-ref ref="grpc-log"/>
    </root>
</configuration>

  • 重启项目，并向接口发送请求


  • 查看输出的日志

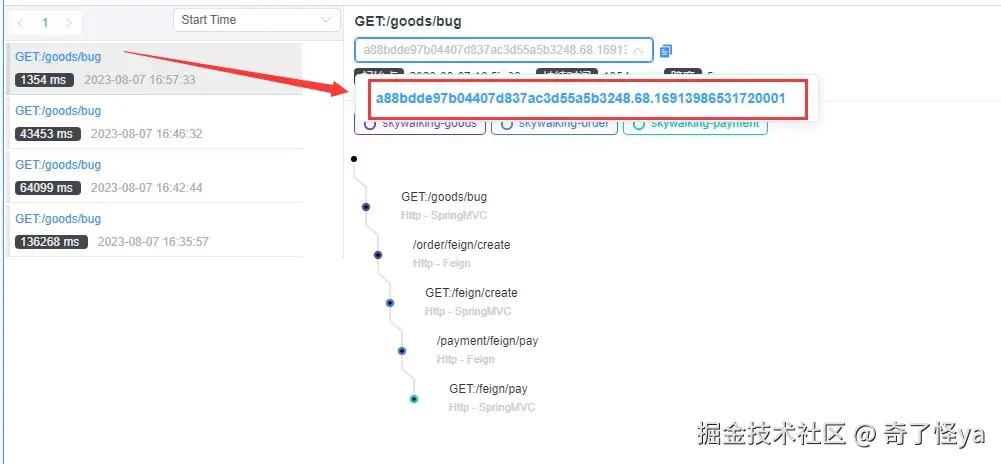

  • 进入skywalking页面查看

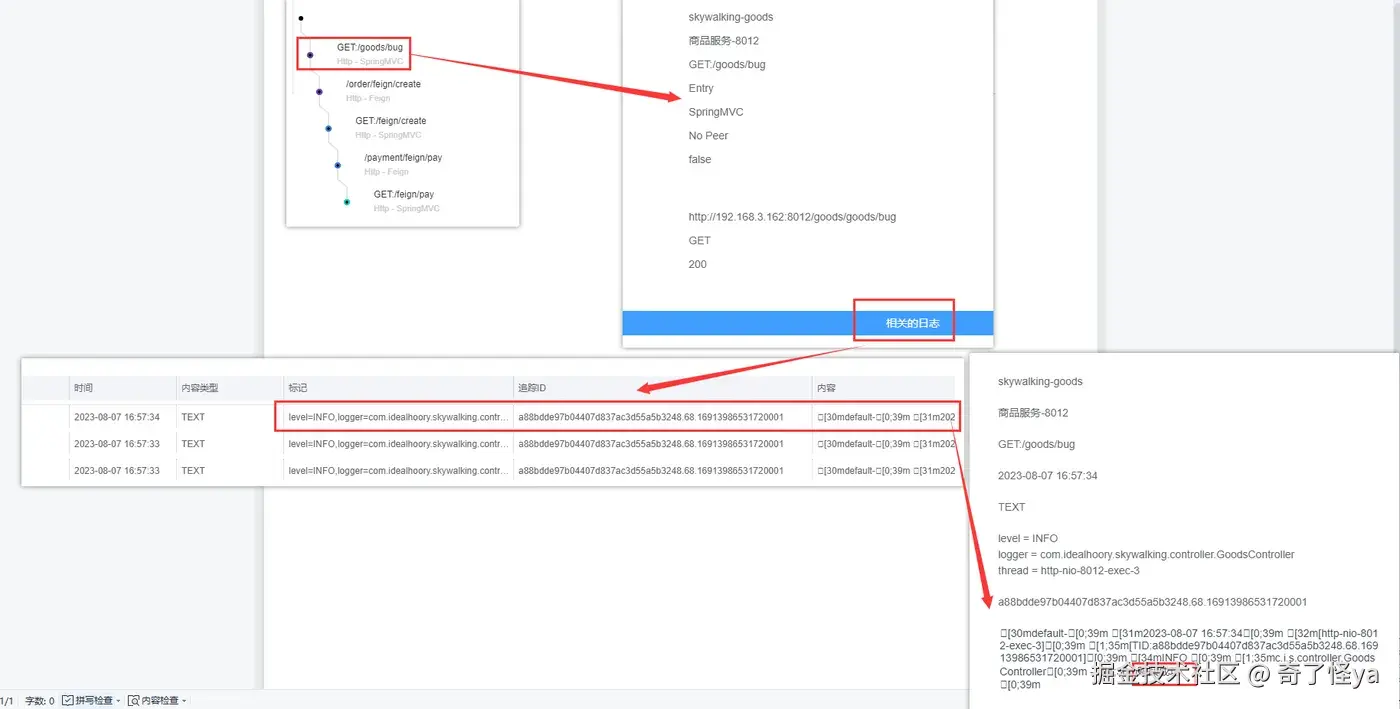

  • 查看该调用链路上各服务的日志，我们以商品服务的日志为例，在调用链路中电击商品服务，可查看对应的实例详情，再点击相关的日志，即可查看商品服务该实例所产生的日志列表，该列表中每一行即为代码中打印的一行日志，点击可查看该行完整的日志信息。


参考

1.使用Nginx和Spring Gateway为SkyWalking的增加登录认证功能

blog.csdn.net/penngo/arti…

2.skywalking日志收集-阿里云开发者社区 (aliyun.com)

developer.aliyun.com/article/146…
