引言
2014年，GoogLeNet在ImageNet图像识别挑战赛中崭露头角。作为一款深度神经网络，它借鉴了之前NiN网络的设计思想，针对卷积核大小的选择做了创新。本文将详细解析GoogLeNet及其核心组件Inception块，通过通俗易懂的语言帮助读者理解其技术原理。
一、Inception块——深度网络的基础单元

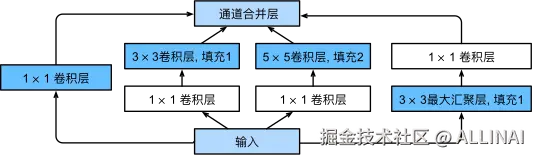

Inception块是GoogLeNet的核心组件，其灵感来自电影《盗梦空间》中那句“我们需要走得更深”。如图所示，Inception块包含以下四条并行路径：
- 路径一：使用 卷积核提取特征。
- 路径二：先用 卷积减少通道数，再用 卷积提取特征。
- 路径三：先用 卷积减少通道数，再用 卷积获取更大范围的特征。
- 路径四：通过 最大池化层降维，再用 卷积调整通道数。
二、GoogLeNet模型架构
GoogLeNet由 9个Inception块 和其他辅助模块组成。其设计目标是通过并行路径提取多尺度特征，同时降低计算复杂度。
- 第一模块：包含一个 卷积层和一个最大池化层，用于初步提取特征。
- 第二模块：两个卷积层串联，分别是 和 卷积。
- 第三模块：包含两个Inception块，每块的输出通道数逐步增加。
- 第四模块：五个Inception块堆叠，通道数分配更加复杂。
- 第五模块：两个Inception块后接全局平均池化层，最后连接全连接层输出分类结果。
三、代码实现与可视化
以下是基于PyTorch的GoogLeNet实现：
import torch
from torch import nn
from torch.nn import functional as F
import d2l
# 定义Inception块
class Inception(nn.Module):
def __init__(self, in_channels, c1, c2, c3, c4):
# c1--c4是每条路径的输出通道数
super(Inception, self).__init__()
# 路径1：1x1卷积
self.p1_1 = nn.Conv2d(in_channels, c1, kernel_size=1)
# 路径2：1x1卷积 + 3x3卷积
self.p2_1 = nn.Conv2d(in_channels, c2[0], kernel_size=1)
self.p2_2 = nn.Conv2d(c2[0], c2[1], kernel_size=3, padding=1)
# 路径3：1x1卷积 + 5x5卷积
self.p3_1 = nn.Conv2d(in_channels, c3[0], kernel_size=1)
self.p3_2 = nn.Conv2d(c3[0], c3[1], kernel_size=5, padding=2)
# 路径4：3x3最大池化 + 1x1卷积
self.p4_1 = nn.MaxPool2d(kernel_size=3, stride=1, padding=1)
self.p4_2 = nn.Conv2d(in_channels, c4, kernel_size=1)
def forward(self, x):
p1 = F.relu(self.p1_1(x))
p2 = F.relu(self.p2_2(self.p2_1(x)))
p3 = F.relu(self.p3_2(self.p3_1(x)))
p4 = F.relu(self.p4_2(self.p4_1(x)))
return torch.cat((p1, p2, p3, p4), dim=1)
# 定义GoogLeNet模型
class GoogLeNet(nn.Module):
def __init__(self, num_classes=10):
super(GoogLeNet, self).__init__()
# 模块1：包含一个 7×7 卷积层和一个最大池化层，用于初步提取特征。
self.b1 = nn.Sequential(
nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3),
nn.ReLU(),
nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
)
# 模块2：两个卷积层串联，分别是 1×1 和 3×3 卷积。
self.b2 = nn.Sequential(
nn.Conv2d(64, 64, kernel_size=1),
nn.ReLU(),
nn.Conv2d(64, 192, kernel_size=3, padding=1),
nn.ReLU(),
nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
)
# 模块3：包含两个Inception块，每块的输出通道数逐步增加。
self.b3 = nn.Sequential(
Inception(192, 64, (96, 128), (16, 32), 32),
Inception(256, 128, (128, 192), (32, 96), 64),
nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
)
# 模块4：五个Inception块堆叠，通道数分配更加复杂。
self.b4 = nn.Sequential(
Inception(480, 192, (96, 208), (16, 48), 64),
Inception(512, 160, (112, 224), (24, 64), 64),
Inception(512, 128, (128, 256), (24, 64), 64),
Inception(512, 112, (144, 288), (32, 64), 64),
Inception(528, 256, (160, 320), (32, 128), 128),
nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
)
# 模块5：两个Inception块后接全局平均池化层，最后连接全连接层输出分类结果。
self.b5 = nn.Sequential(
Inception(832, 256, (160, 320), (32, 128), 128),
Inception(832, 384, (192, 384), (48, 128), 128),
nn.AdaptiveAvgPool2d((1, 1)),
nn.Flatten()
)
# 输出层
self.fc = nn.Linear(1024, num_classes)
def forward(self, x):
x = self.b1(x)
x = self.b2(x)
x = self.b3(x)
x = self.b4(x)
x = self.b5(x)
return self.fc(x)
# 检查模型输出形状
net = GoogLeNet(num_classes=10)
X = torch.randn(size=(1, 1, 96, 96))
for layer in [net.b1, net.b2, net.b3, net.b4, net.b5, net.fc]:
X = layer(X)
print(f"{layer.__class__.__name__} output shape:\t{X.shape}")
输出：
Sequential output shape: torch.Size([1, 64, 24, 24])
Sequential output shape: torch.Size([1, 192, 12, 12])
Sequential output shape: torch.Size([1, 480, 6, 6])
Sequential output shape: torch.Size([1, 832, 3, 3])
Sequential output shape: torch.Size([1, 1024])
Linear output shape: torch.Size([1, 10])

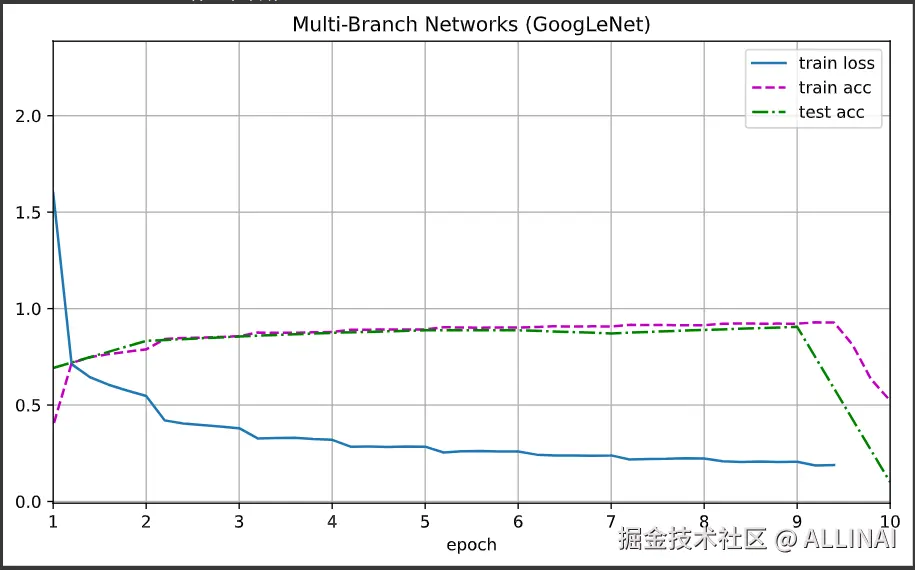

四、训练与测试
使用Fashion-MNIST数据集，训练GoogLeNet：
lr, num_epochs, batch_size = 0.1, 10, 128
train_iter, test_iter = d2l.load_data_fashion_mnist(128, resize=96)
d2l.train_ch6(net, train_iter, test_iter, num_epochs, lr, d2l.try_gpu())

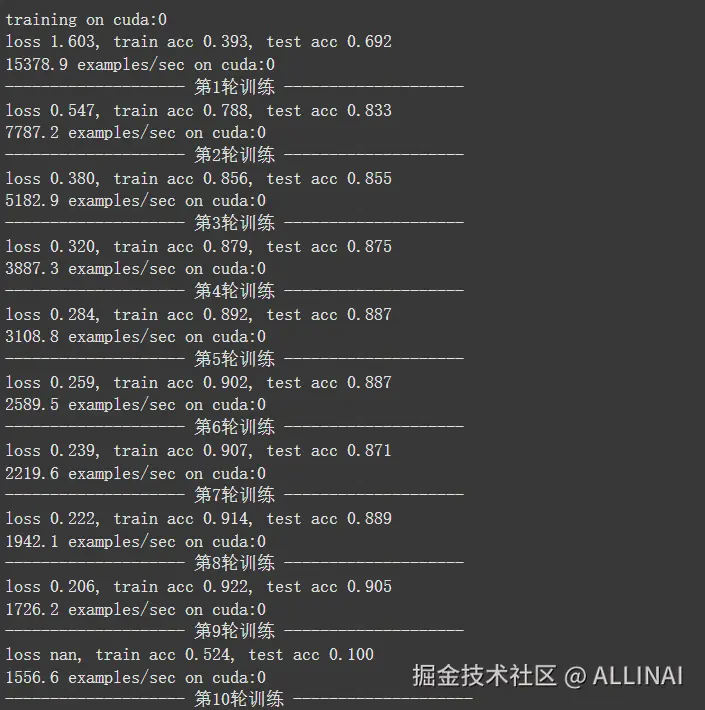

第10轮训练发生了什么❓❓
五、小结
- 多尺度特征提取：Inception块通过并行路径有效提取不同范围的特征。
- 计算效率： 卷积减少了计算复杂度。
- 创新结构：GoogLeNet凭借Inception块的设计，在ImageNet上实现了卓越性能。
