手撸一个多容器正交连接线插件

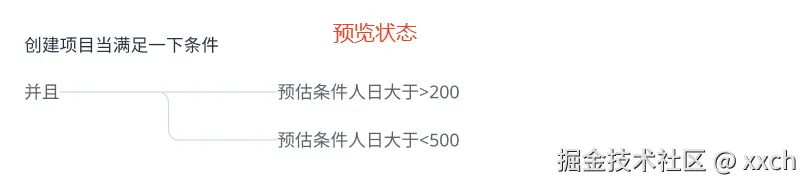

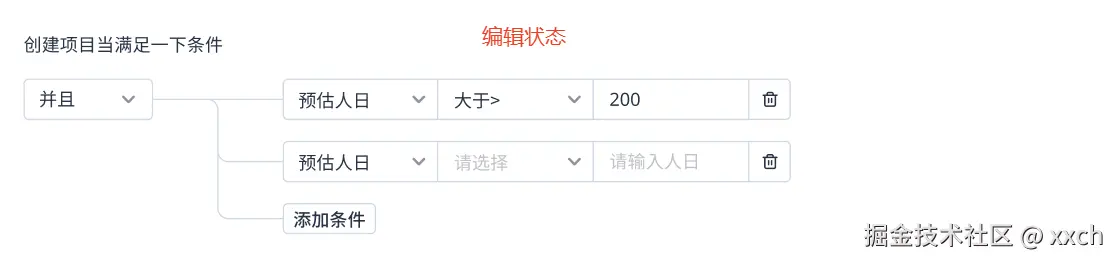

最近来了一个新需求，需要将 DOM 容器通过正交线连接起来，从而展示元素之间的关联关系，样式有点像脑图，设计稿大概如下所示：

思路分析

通过观察发现，要实现这个需求其实还是挺简单的，因为只涉及到左侧容器和右侧容器进行连接，是一个一对多的连接关系，并且左右两侧的容器的位置都是相对固定的，不存在拖拽调整位置的情况。

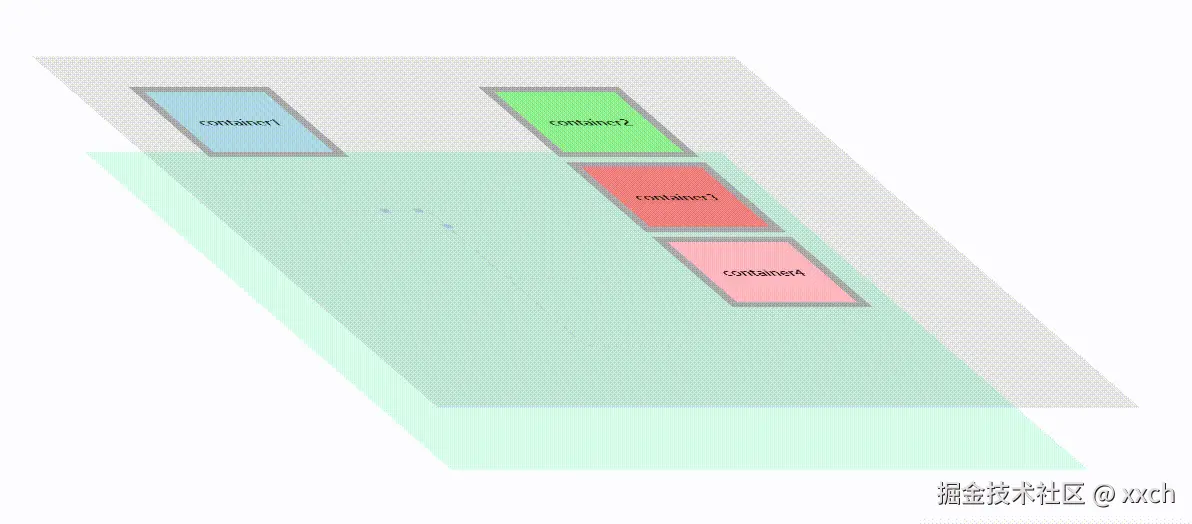

所以我们可以通过使用 SVG 或者 canvas 来绘制连线，这里我使用的是 SVG，然后将 SVG 视图层定位到 DOM 元素视图层下方即可，通过下面这张 3D 示意图，我们会更加容易理解：

效果预览

既然要做这个连线效果，我们不妨给它再多添加一点花样：

• 线条类型：支持实线和虚线2种类型
• 支持自定义线条样式，包括：线条颜色、线条粗细、虚线样式
• 支持自定义拐角圆弧半径
• 支持连线开启飞行标记动画效果
• 支持连线开启蚂蚁线动画效果
• 支持同时开启蚂蚁线动画和飞行标记动画效果

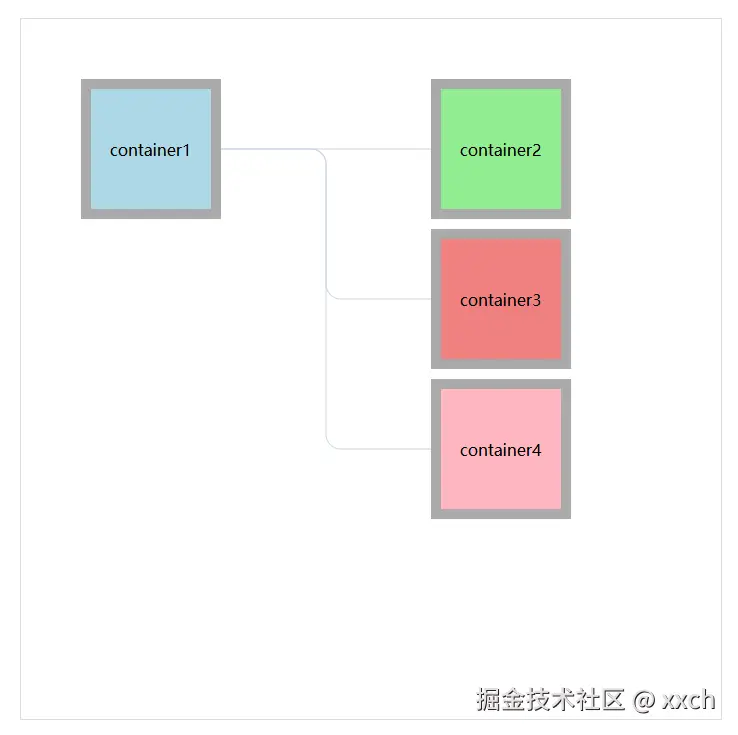

实线：

虚线：

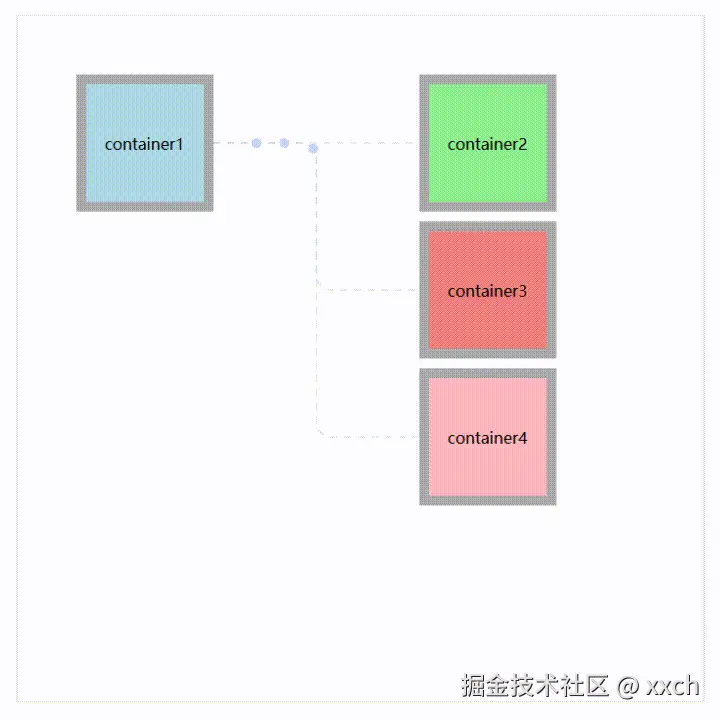

飞行标记物动画效果：

蚂蚁线动画效果：

蚂蚁线结合飞行标记效果：

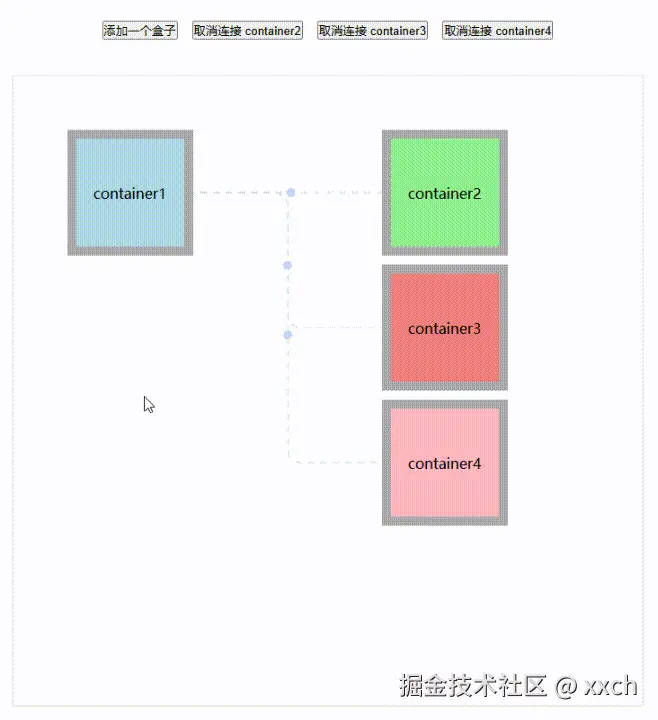

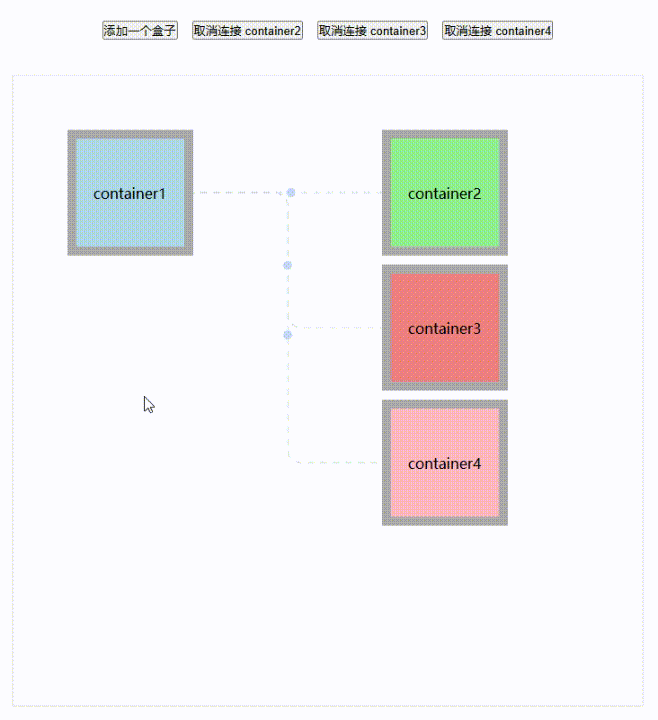

动态操作：

最终代码：

代码实现

元素布局：

<style>
.box {
    width: 100px;
    height: 100px;
    padding: 10px;
    margin: 10px;
    border: 10px solid #aaa;
    position: absolute;
    display: flex;
    align-items: center;
    justify-content: center;
}

#app {
    width: 700px;
    height: 700px;
    margin: 0 auto;
    border: 1px solid #ddd;
    position: relative;
}
</style>

<div id="app">
    <div class="dom">
        <div id="container1" class="box" style="top: 50px; left: 50px; background-color: lightblue;">
            container1
        </div>
        <div id="container2" class="box" style="top: 50px; left: 400px; background-color: lightgreen;">
            container2
        </div>
        <div id="container3" class="box" style="top: 200px; left: 400px; background-color: lightcoral;">
            container3
        </div>
        <div id="container4" class="box" style="top: 350px; left: 400px; background-color: lightpink;">
            container4
        </div>
    </div>
</div>

为了方便生成 svg 的 path 数据，所以我们首先定义一个工具类：

class SVGPath {
    constructor() {
        this.pathData = [];
    }

    // 将绘图光标移动到指定的点 (x, y)
    moveTo(x, y) {
        this.pathData.push(`M ${x} ${y}`);
        return this;
    }

    // 从当前点画一条直线到指定的点 (x, y)
    lineTo(x, y) {
        this.pathData.push(`L ${x} ${y}`);
        return this;
    }

    // 从当前点画一条二次贝塞尔曲线到指定的点 (x, y)，控制点为 (cx, cy)
    quadraticCurveTo(cx, cy, x, y) {
        this.pathData.push(`Q ${cx} ${cy} ${x} ${y}`);
        return this;
    }

    // 从当前点画一条三次贝塞尔曲线到指定的点 (x, y)，两个控制点分别为 (c1x, c1y) 和 (c2x, c2y)
    bezierCurveTo(c1x, c1y, c2x, c2y, x, y) {
        this.pathData.push(`C ${c1x} ${c1y} ${c2x} ${c2y} ${x} ${y}`);
        return this;
    }

    // 从当前点画一条椭圆弧线到指定的点 (x, y)，椭圆的半径为 (rx, ry)，旋转角度为 xAxisRotation，大弧标志为 largeArcFlag，扫掠标志为 sweepFlag
    /*
        rx ry：椭圆的 x 轴和 y 轴半径。
        x-axis-rotation：椭圆旋转的角度（通常为 0）。
        large-arc-flag：决定使用大弧还是小弧（0 表示小弧，1 表示大弧）。
        sweep-flag：决定弧的方向（0 表示逆时针，1 表示顺时针）。
        x y：弧的终点坐标。
    */
    arcTo(rx, ry, xAxisRotation, largeArcFlag, sweepFlag, x, y) {
        this.pathData.push(`A ${rx} ${ry} ${xAxisRotation} ${largeArcFlag} ${sweepFlag} ${x} ${y}`);
        return this;
    }

    // 关闭当前路径，使其形成一个封闭的形状
    closePath() {
        this.pathData.push('Z');
        return this;
    }

    // 返回生成的路径数据字符串
    toString() {
        return this.pathData.join(' ');
    }
};

// 示例用法
const path = new SVGPath()
    .moveTo(10, 10)
    .lineTo(100, 10)
    .quadraticCurveTo(150, 50, 100, 90)
    .bezierCurveTo(50, 130, 10, 130, 10, 90)
    .closePath();
console.log(path.toString());

接下来定义 ConnectLine 类，来实现绘制：

class ConnectLine {
    constructor(wrapper, options = {
        stroke: "#000", // 连线颜色
        strokeWidth: 1, // 线宽
        radius: 20, // 拐角圆弧半径
        lineType: "solid", // 连线类型 solid/dashed
        lineDash: [5, 5], // 虚线样式
        markAnimate: false, // 是否开启飞行标记动画
        markAnimateDuration: '1s', // 飞行标记动画时长
        antLineAnimate: false, // 是否开启蚂蚁线动画效果
        antLineAnimateDuration: '10s', // 蚂蚁线动画时长
    }) {
        this.$wrapper = this.verify_element(wrapper);
        this.$wrapper.style.position = "relative";
        this.$svgElement = this.initSvgElement();
        this.options = options;
        this.initParams();
    }

    verify_element(element) {
        if (typeof element === "string") {
            return document.querySelector(element);
        } else if (element instanceof HTMLElement) {
            return element;
        } else {
            throw new TypeError(`${element} only supports usage of a string CSS selector, HTML DOM element for the 'element' parameter`);
        }
    }

    initSvgElement() {
        const svgNS = "http://www.w3.org/2000/svg";
        const svgElement = document.createElementNS(svgNS, "svg");
        svgElement.style = "position: absolute; top: 0; left: 0; width: 100%; height: 100%; z-index: -1;";
        this.$wrapper.appendChild(svgElement);
        return svgElement;
    }

    initParams() {
        if (this.options.lineType === "dashed" || this.options.antLineAnimate) {
            if (!this.options.lineDash) {
                this.options.lineDash = 5;
            }
        }

        // 如果开启了飞行标记动画
        if (this.options.markAnimate) {
            if (!this.options.markAnimateDuration) {
                this.options.markAnimateDuration = '3s';
            }
        }

        // 如果开启了蚂蚁线动画
        if (this.options.antLineAnimate) {
            if (!this.options.antLineAnimateDuration) {
                this.options.antLineAnimateDuration = '10s';
            }

            // 添加CSS动画
            const style = document.createElement('style');
            style.innerHTML = `
                @keyframes ant-line {
                    from {
                        stroke-dashoffset: 100%;
                    }
                    to {
                        stroke-dashoffset: 0;
                    }
                }
            `;
            document.head.appendChild(style);
        }
    }

    connect(sourceWrap, targetWrap) {
        const sourceEle = this.verify_element(sourceWrap);
        const targetEle = this.verify_element(targetWrap);
        if (!sourceEle || !targetEle) return;

        // 获取容器的位置和尺寸
        const sourceRect = {
            width: sourceEle.offsetWidth,
            height: sourceEle.offsetHeight,
            top: sourceEle.offsetTop,
            left: sourceEle.offsetLeft,
            right: sourceEle.offsetLeft + sourceEle.offsetWidth,
        };
        const targetRect = {
            width: targetEle.offsetWidth,
            height: targetEle.offsetHeight,
            top: targetEle.offsetTop,
            left: targetEle.offsetLeft,
            right: targetEle.offsetLeft + targetEle.offsetWidth,
        };

        // 计算中心点
        const sourceCenter = {
            x: sourceRect.left + sourceRect.width / 2,
            y: sourceRect.top + sourceRect.height / 2,
        };
        const targetCenter = {
            x: targetRect.left + targetRect.width / 2,
            y: targetRect.top + targetRect.height / 2,
        };

        // 生成唯一的路径 ID
        const pathId = `path-${Math.random().toString(36).substring(2, 15)}`;
        // 创建 SVG path 路径
        const pathEle = document.createElementNS("http://www.w3.org/2000/svg", "path");
        pathEle.setAttribute("id", pathId);
        pathEle.setAttribute("fill", "none");
        // 设置线的颜色
        pathEle.setAttribute("stroke", this.options.stroke);
        // 设置线的宽度
        pathEle.setAttribute("stroke-width", this.options.strokeWidth);
        pathEle.setAttribute("stroke-linecap", "round");
        pathEle.setAttribute("stroke-linejoin", "round");
        // 设置虚线模式
        if (this.options.lineType === "dashed") {
            pathEle.setAttribute("stroke-dasharray", this.options.lineDash);
        }

        let dPath = "";
        if (targetCenter.y - sourceCenter.y === 0) {
            // 在同一水平线上
            dPath = new SVGPath()
                .moveTo(sourceRect.right, sourceCenter.y)
                .lineTo(targetRect.left, targetCenter.y)
        } else {
            // 不在同一水平线上
            // 绘制正交连线
            dPath = new SVGPath()
                .moveTo(sourceRect.right, sourceCenter.y)
                .lineTo((targetRect.left - sourceRect.right) / 2 + sourceRect.right - this.options.radius, sourceCenter.y)
                // 向左拐，顺时针
                .arcTo(this.options.radius, this.options.radius, 0, 0, 1, (targetRect.left - sourceRect.right) / 2 + sourceRect.right, sourceCenter.y + this.options.radius)
                .lineTo((targetRect.left - sourceRect.right) / 2 + sourceRect.right, targetCenter.y - this.options.radius)
                // 向右拐，逆时针
                .arcTo(this.options.radius, this.options.radius, 0, 0, 0, (targetRect.left - sourceRect.right) / 2 + sourceRect.right + this.options.radius, targetCenter.y)
                .lineTo(targetRect.left, targetCenter.y)
        }

        const d = dPath.toString();
        pathEle.setAttribute("d", d);

        // 添加蚂蚁线动画效果（行进线效果）
        if (this.options.antLineAnimate) {
            pathEle.setAttribute("stroke-dasharray", this.options.lineDash); // 设置dasharray为路径长度
            pathEle.setAttribute("stroke-dashoffset", this.options.lineDash); // 设置dashoffset为路径长度
            pathEle.style.animation = `ant-line ${this.options.antLineAnimateDuration} linear infinite`; // 添加动画效果
        }

        this.$svgElement.appendChild(pathEle);

        // 添加飞行标记动画效果
        if (this.options.markAnimate) {
            const marker = document.createElementNS("http://www.w3.org/2000/svg", "circle");
            marker.setAttribute("id", `marker_${pathId}`);
            marker.setAttribute("r", 5);
            marker.setAttribute("cx", 0);
            marker.setAttribute("cy", 0);
            marker.setAttribute("fill", '#c3d5f9');

            const animateMotion = document.createElementNS("http://www.w3.org/2000/svg", "animateMotion");
            animateMotion.setAttribute("dur", this.options.markAnimateDuration);
            animateMotion.setAttribute("repeatCount", "indefinite");
            animateMotion.setAttribute("path", d);

            marker.appendChild(animateMotion);
            this.$svgElement.appendChild(marker);
        }

        return pathId;
    }

    // 取消连接
    disconnect(pathId) {
        const pathEle = document.getElementById(pathId);
        if (pathEle) {
            this.$svgElement.removeChild(pathEle);
        }

        // 移除飞行标记
        if (this.options.markAnimate) {
            const markerEle = document.getElementById(`marker_${pathId}`);
            if (markerEle) {
                this.$svgElement.removeChild(markerEle);
            }
        }
    }
}

如何使用：

// 实例化
const int = new ConnectLine('#app', {
    stroke: "#CFD8E5", // 连线颜色
    strokeWidth: 1, // 线宽
    radius: 15, // 拐角圆弧半径
    lineType: "dashed", // 线类型，可选值：solid（实线）, dashed（虚线）
    lineDash: 7, // 虚线模式下，表示虚线和实线之间的间隔
    markAnimate: true, // 是否添加飞行标记
    markAnimateDuration: '2s', // 飞行标记动画时长
    antLineAnimate: true, // 是否添加蚂蚁线动画效果（行进线效果）
    antLineAnimateDuration: '10s', // 蚂蚁线动画时长
});

const pathId1 = int.connect(container1, container2);
const pathId2 = int.connect(container1, container3);
const pathId3 = int.connect(container1, container4);

addBtn.onclick = () => {
    const box = document.createElement('div');
    box.className = 'box';
    box.style = "top: 550px; left: 400px; background-color: lightblue;";
    app.appendChild(box);

    int.connect(container1, box);
    addBtn.onclick = null;
}

总结

通过本篇文章，我们实现了一个 ConnectLine 的插件，用于连线多个 DOM 容器，并且可以通过配置项自定义线条的样式和动画效果。这里的功能基本可以满足我的开发需求了，但是该插件还有很多可以改造升级的空间，我这里就抛砖引玉了，希望可以给大家提供一些思路和借鉴。
