自定义Android Rom实现目标程序行为监控为了研究三方应用一些安全机制，进行逆向分析，比如三方应用调用的敏感函数，

背景

为了研究三方应用一些安全机制，进行逆向分析，比如三方应用调用的敏感函数，获取的系统属性、注册的信号等，尝试通过自定义Rom修改系统代码来实现，之所以不使用类似依赖于Magisk Xposed之类的方案是因为部分APP会对这类技术进行识别，可能会影响真实的程序运行逻辑。

目前该Rom已实现以下能力:

监控目标函数的调用
监控目标Java字段被访问
监控获取系统属性
监控执行命令程序
监控通过libc进行文件相关操作，比如open access
监控直接通过系统调用方式进行的文件操作 (有些三方App可能不通过libc API，而是直接通过系统调用)

接下来本文主要介绍开发过程中的一些核心实现细节，以及遇到的一些问题。

开发环境准备

网上的文章比较多，不详细介绍，建议最好是 ubuntu 22版本，在ubuntu 24上实测还有一些环境问题，比如 lunch menu 不展示编译选项、sandbox 由于ubuntu 24 默认开启kernel.apparmor_restrict_unprivileged_userns 配置导致无法展示等问题，我使用ubuntu 24 主要是由于笔记本按照ubuntu22 缺少部分驱动，导致笔记本键盘失灵。

个人完整的开发及软硬件环境如下

系统: ubuntu 24
手机: pxiel 7 pro
aosp 分支: android-14.0.0_r67
GKI 内核分支：android13-5.10

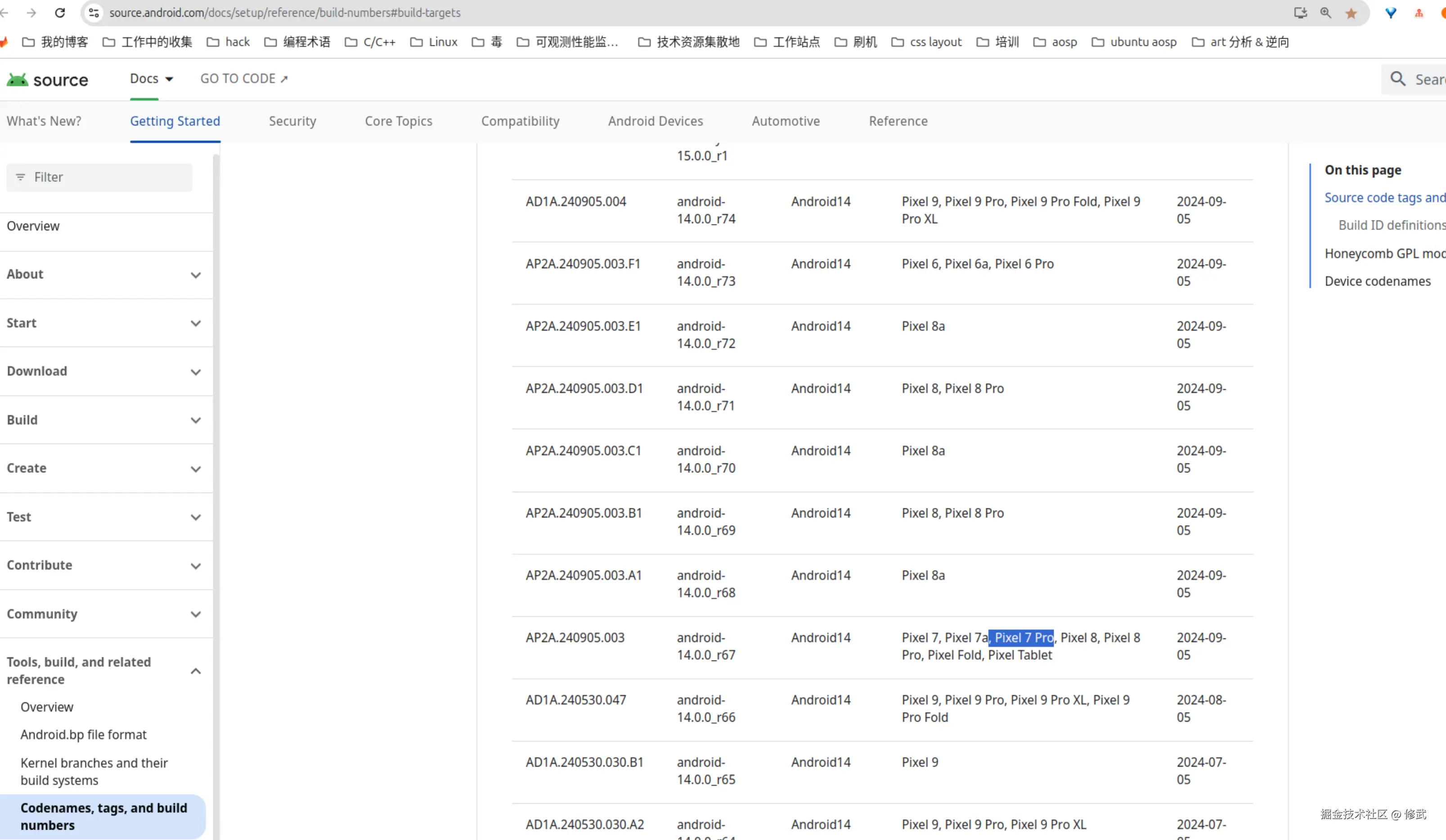

这里为了保证构建稳定性，尽量使用官方piexle 已验证过的构建的分支，piexel设备 aosp 最新的构建分支可以通过

source.android.com/docs/setup/… 查看。

framework 层相关监控

代码分析

在之前的jvmti 文章《基于jvmti实现性能监控》中提到，通过jvmti可以实现一些程序监控功能，其中就包括函数调用监控和字段访问监控。这里，我们再简单分析jvmti模块是如何实现这些功能的。

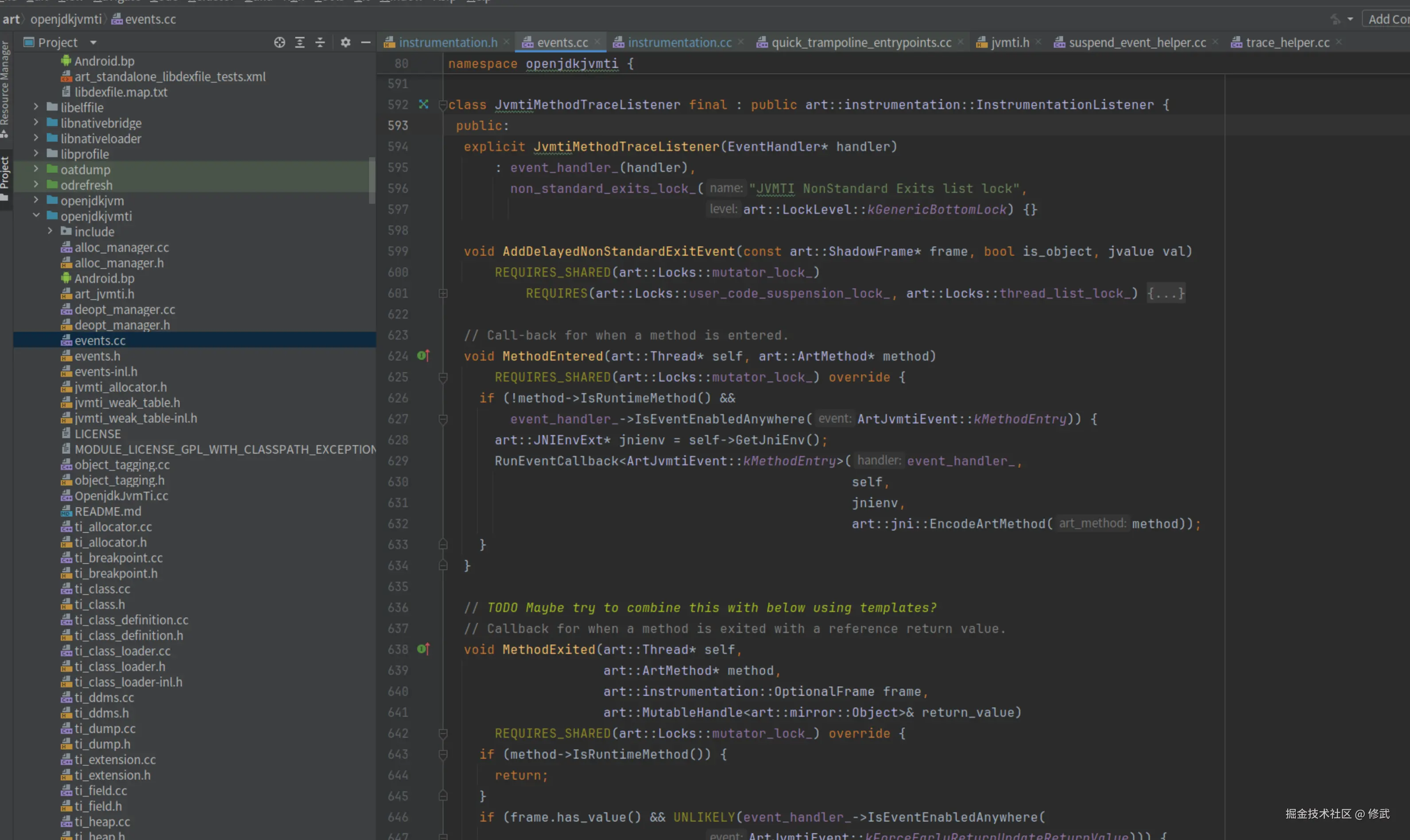

android中 JVMTI中的程序执行相关的监控实际是通过art中的 instrumentation模块实现的，jvmti的实现是通过注册在 instrumentation中注册了InstrumentationListener接口。

/aosp/art/openjdkjvmti/events.cc

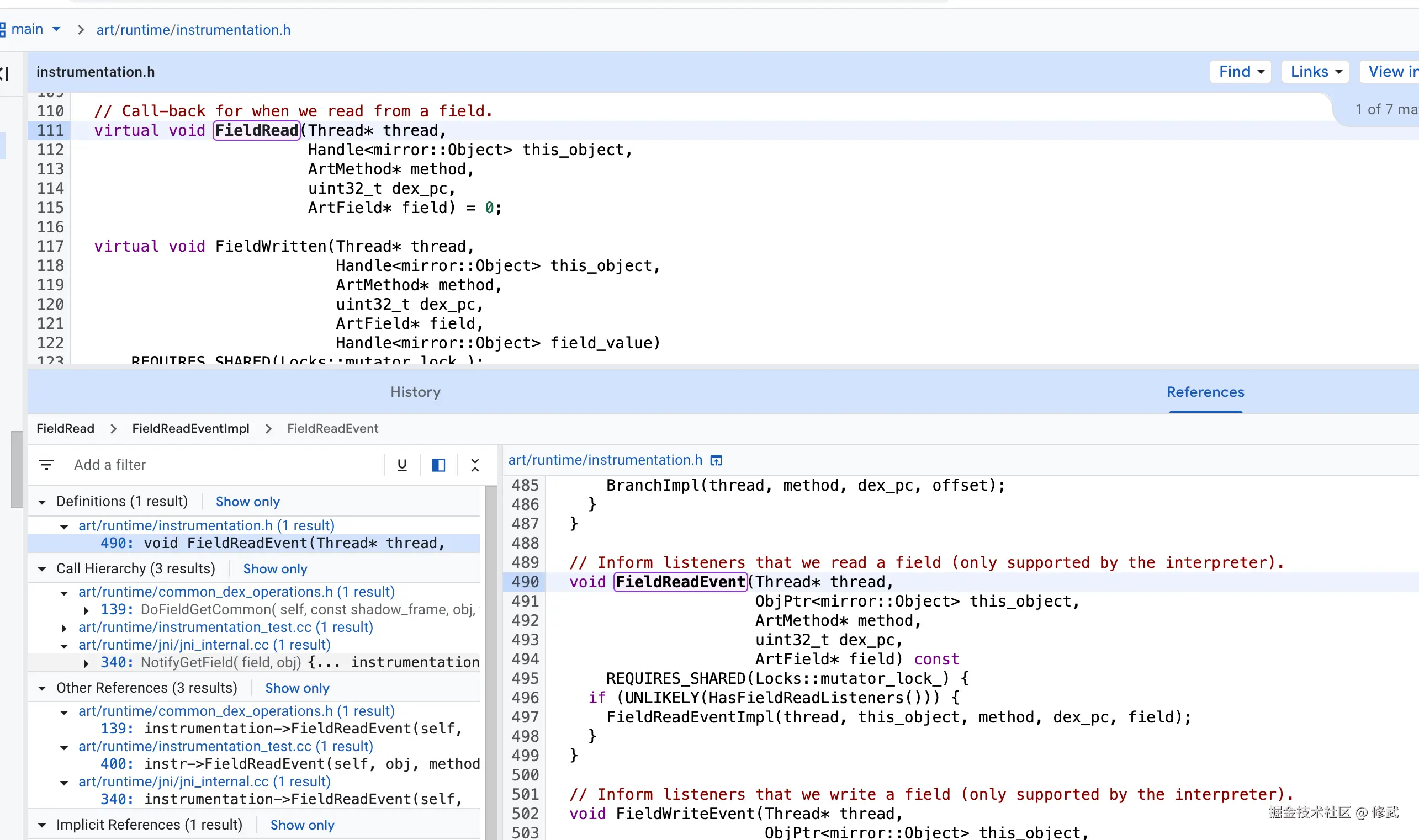

instrumentation.h 头文件提供了MethodEnterEvent、MethodExitEvent、FieldReadEvent等事件函数，事件函数内部便利回调了注册的 InstrumentationListener。

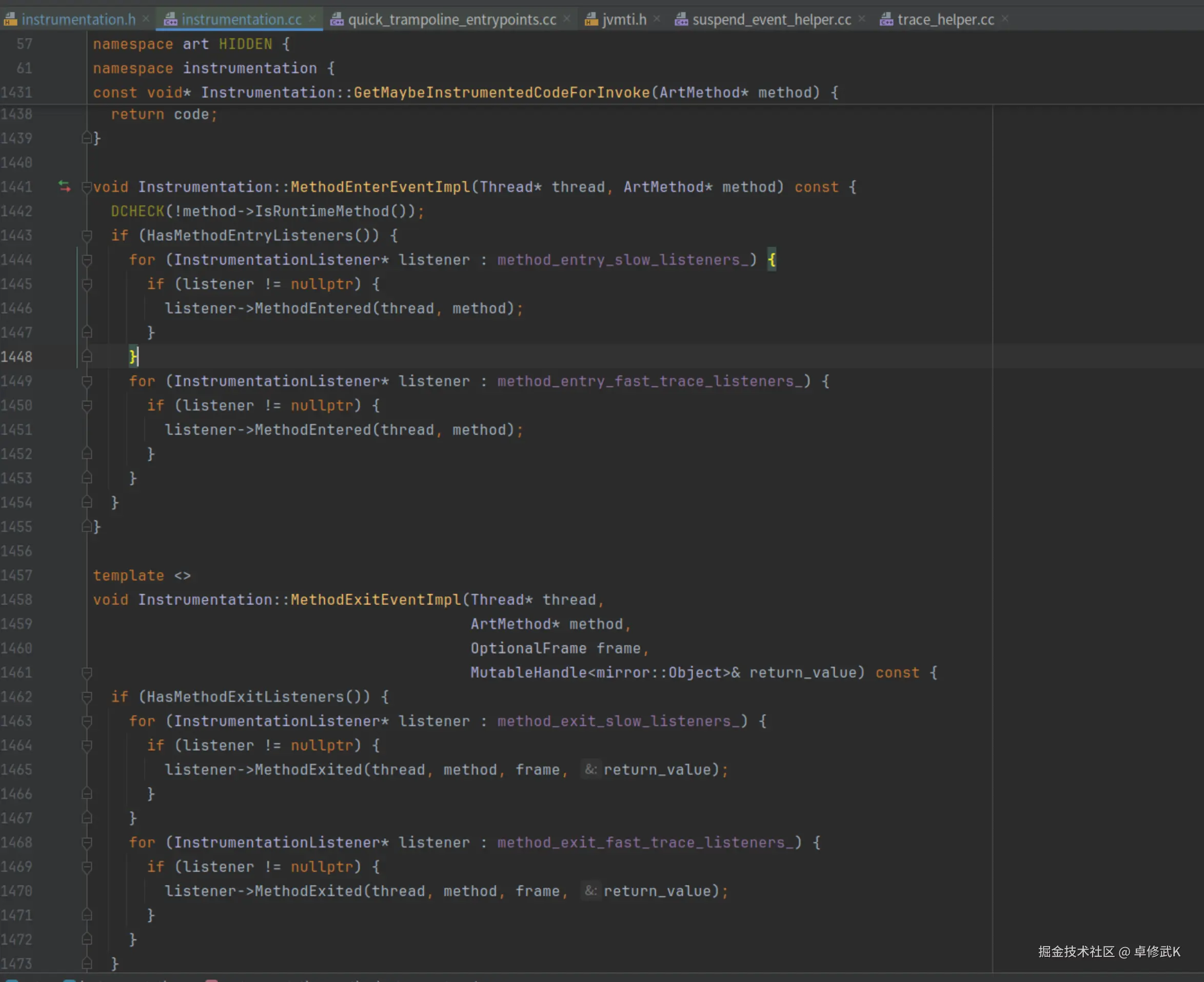

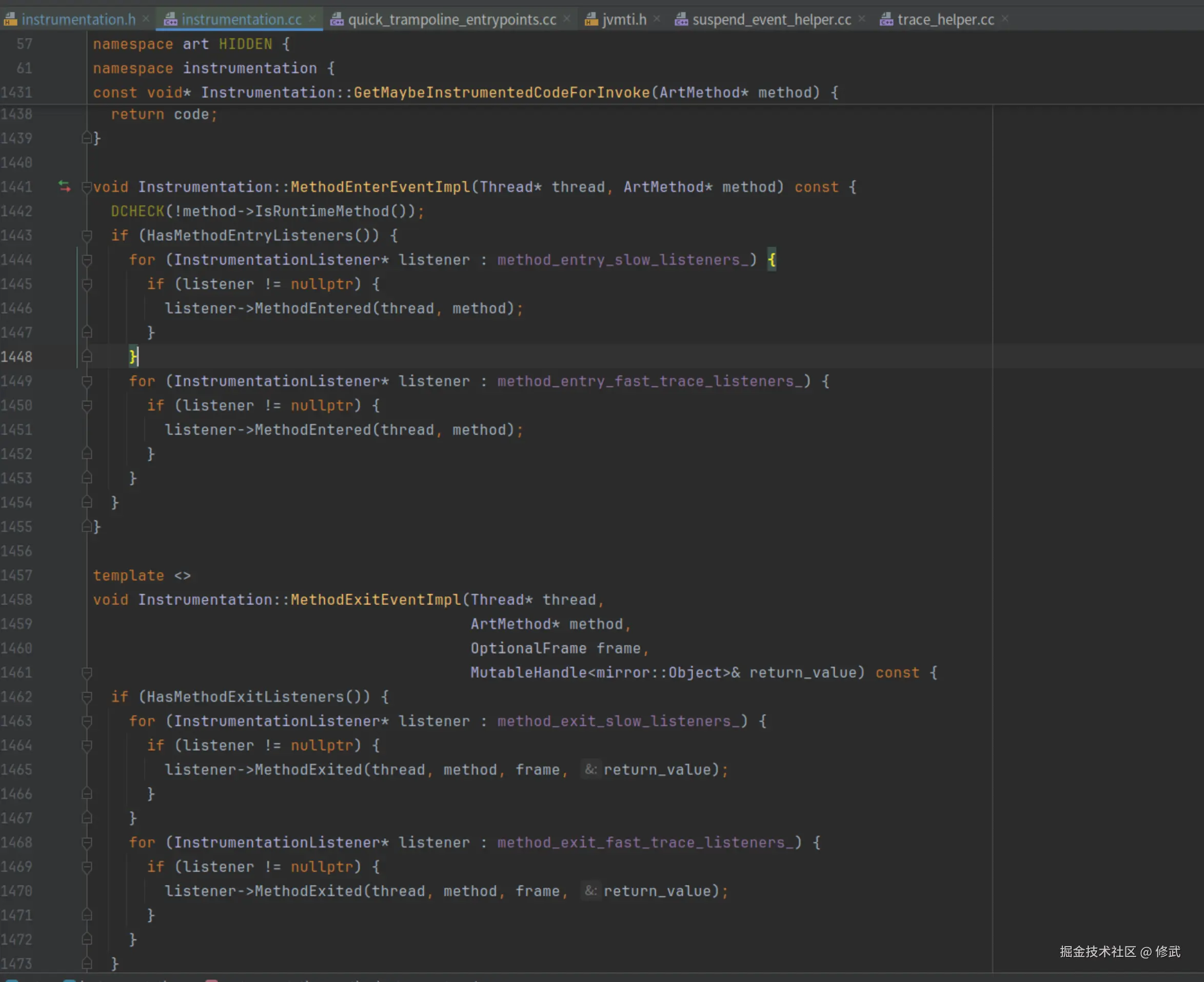

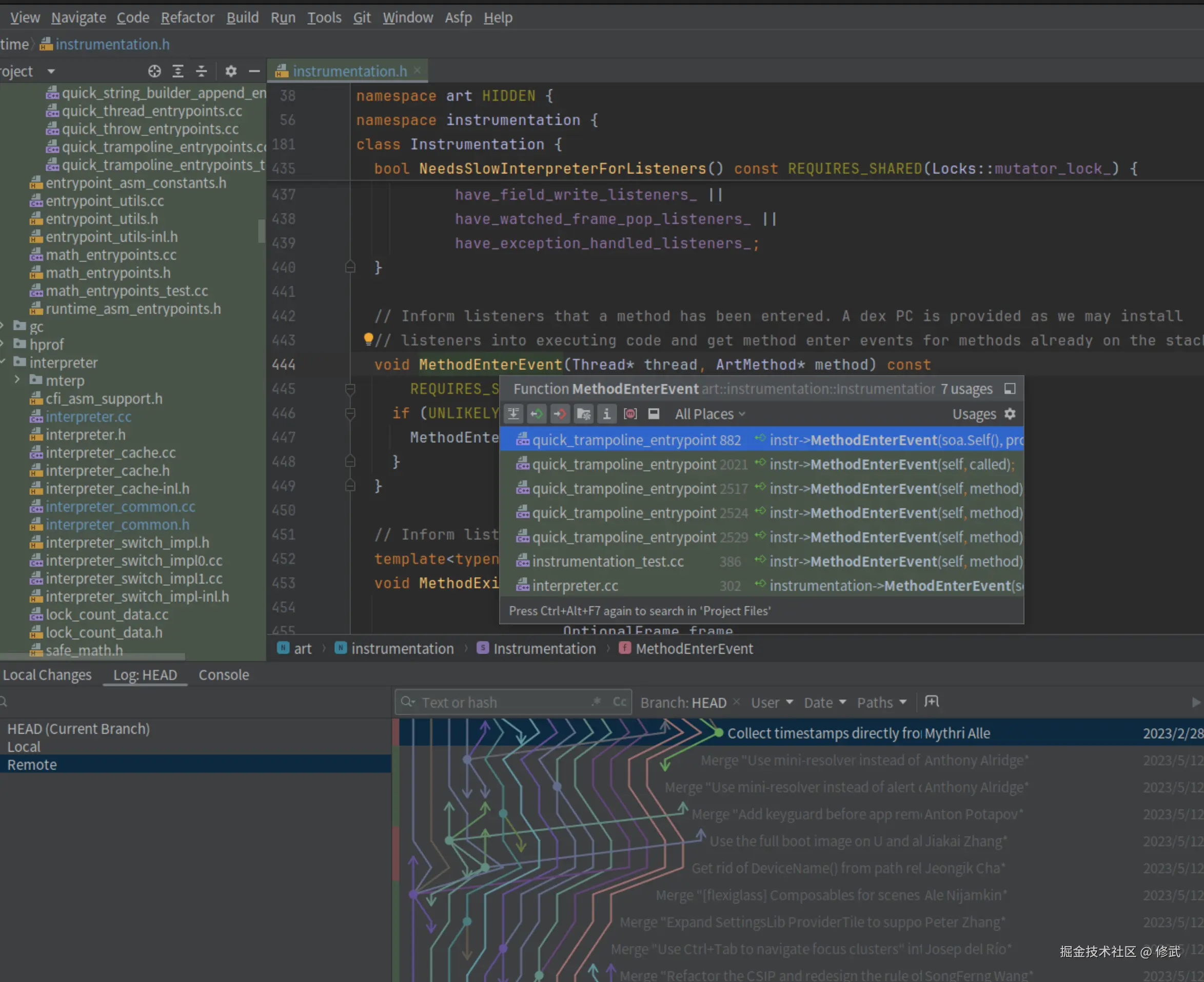

instrumentataion.h MethodEnterEvent函数 -> instrumentation.cc MethodEnterEventImpl函数

继续向上分析MethodEnterEvent的调用点。

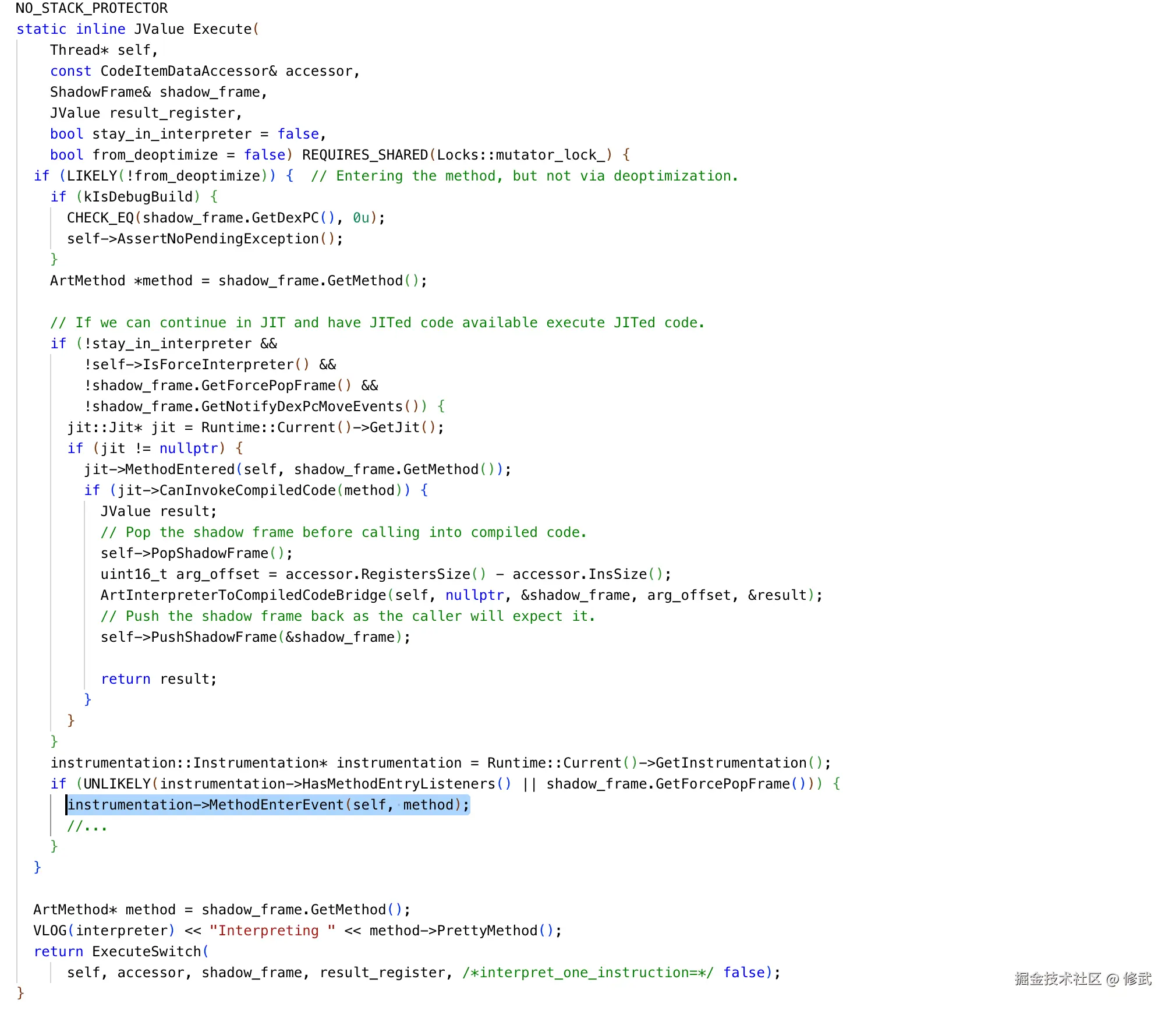

调用点主要存在2个文件中，分别是 quick_trampoline_entrypoint 及 interpreter.cc, 先分析 interpreter.cc中的调用点，调用点在 Execute(..)函数中。

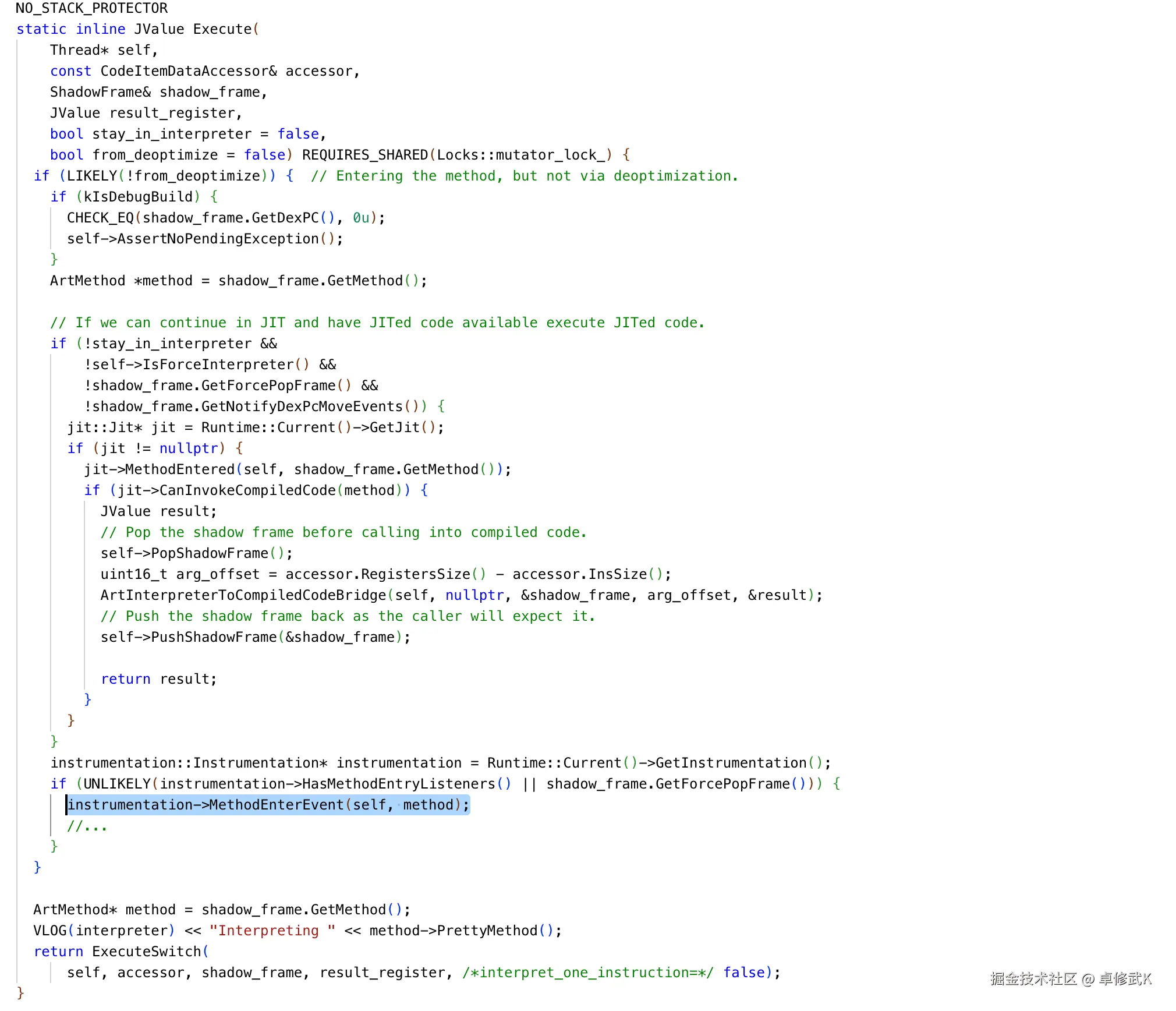

Execute函数是switch解释执行模式执行函数的调用点，jit->MethodEntered 内部会判断函数该函数是否可以被JIT编译，如果达到热点函数阀值会触发JIT编译，如果编译成功则会跳转到CompiledCodeBridge。执行编译后的函数。否则继续向下通过调用ExecuteSwitch进入函数的Switch执行模式执行函数代码，而在ExecuteSwitch执行前，判断了是否存在 Instrumentation Listenere，触发相应的函数回调。

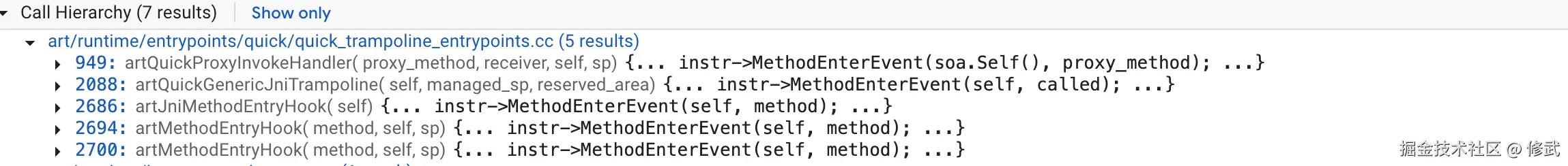

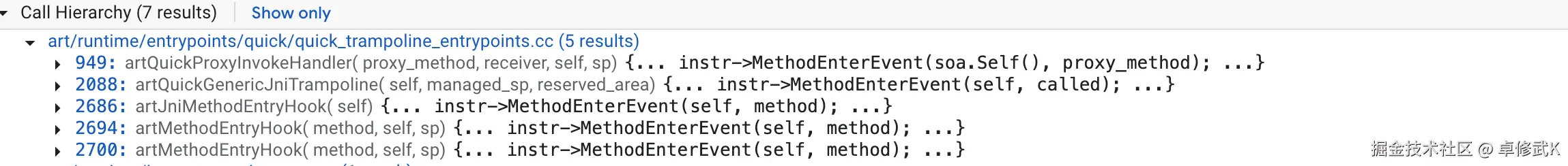

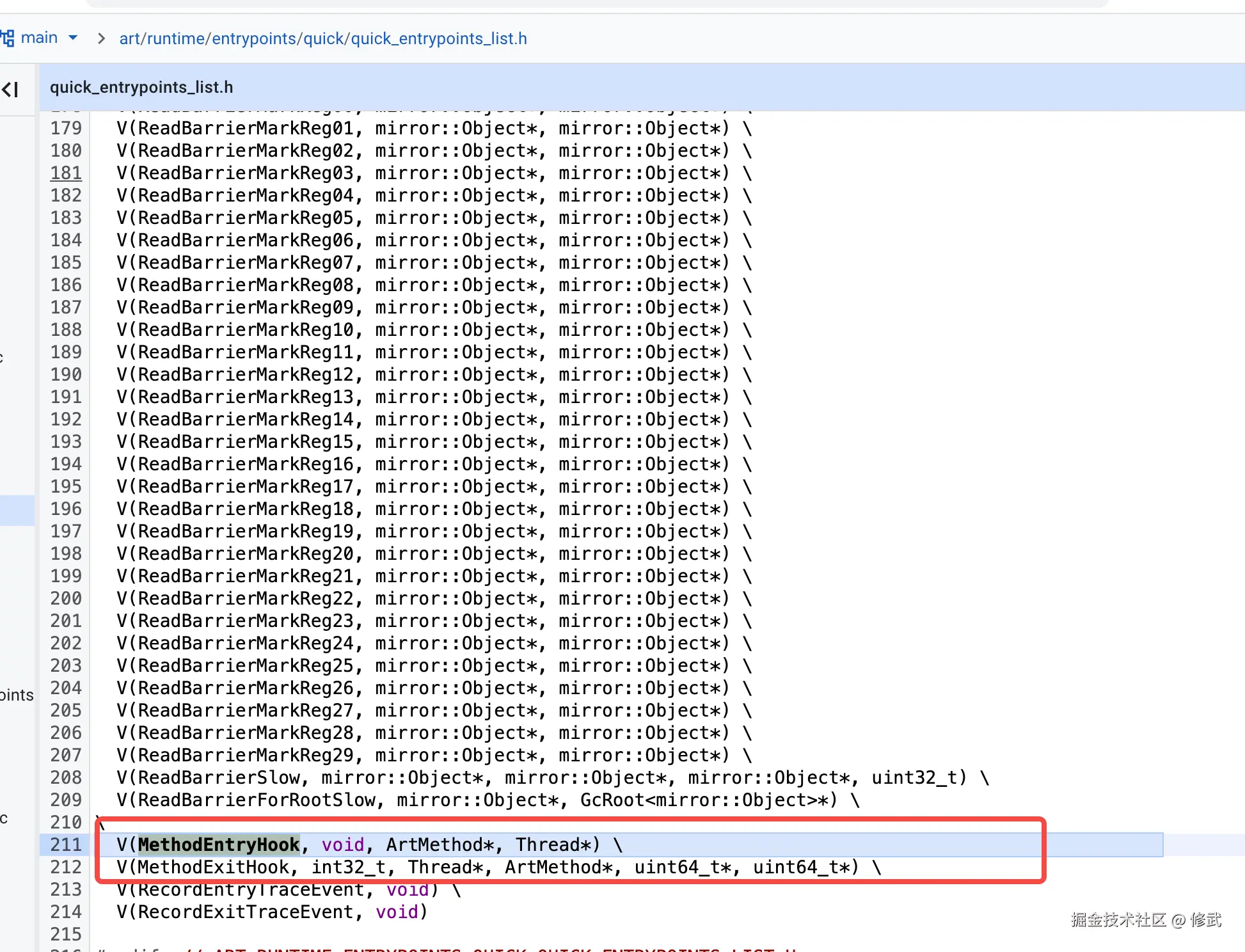

再看quick_trampoline_entrypoints.cc中的调用点。

artQuickProxyInvokeHandler 和 artQuickGenericJniTrampoline是 Java 动态代理函数、JNI函数执行的跳板函数， artJniMethodEntryHook、artMethodEntryHook 是暴露给 quick编译器的Hook函数，这2个函数的地址会被注册到 quick_entry_points中, 但在实际验证中，在这2个函数内部添加了日志发现，这2个函数并没有被调用，待后续研究。

以上是instrumentation函数调用监控的实现的大致代码，主要的实现方式还是在各个调用入口、跳板函数上回调执行相应的Listenerer。

访问成员属性的实现方式同上，也是通过Instrumentation来实现的。

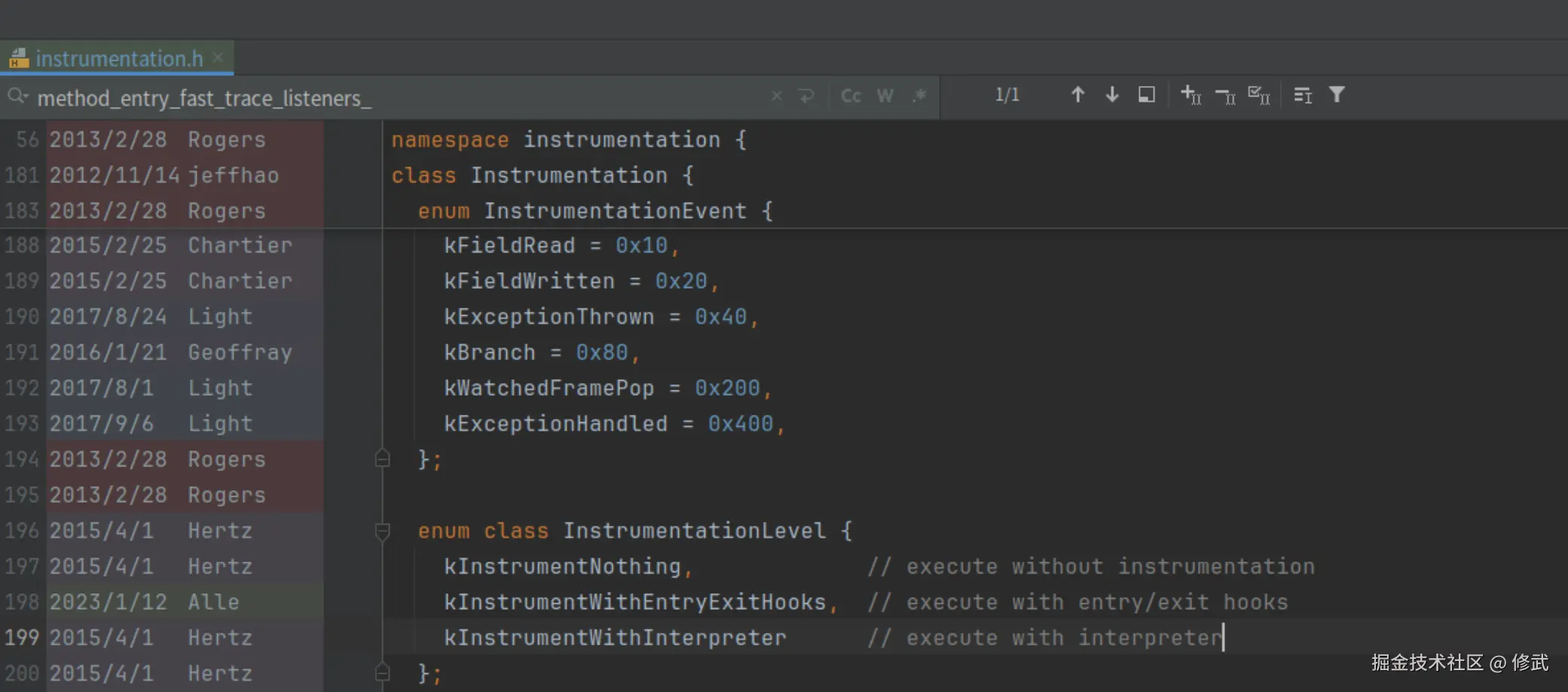

需要注意的是 Instrumentation的执行模式中，有三种级别 kInstrumentNothing、kInstrumenWithEntryExitHooks、kInstrumenWithInterpreter，如果只需要监控函数调用则 kInstrumenWithEntryExitHooks即可，如果需要函数字段读写等其他监控，需要使用 kInstrumenWithInterpreter级别。这是因为 art中除了switch解释执行模式，还存在nterp解释执行模式，而nterp译码和翻译执行全程都由汇编代码实现不支持指令级别的监控，因此对函数体内部指令的执行监控必须将代码执行模式全部回退到switch解释执行，nterp暂不支持。

代码实现

分别实现2个函数，用于注册或取消Instrumentation，在EnableMethodTracing中内部会通过ClassVisitor遍历所有ArtMethod函数，并更新对应entrypoint，因此操作前需要通过 ScopedSuspendAll 暂停虚拟机线程执行。

这里为了更好的性能，如果判断不开启FieldRead功能时，调用EnableMethodTracing时，第三个参数传如false，避免使用swtich解释执行模式。

void MoonTracer::enableInstrumentation() {
    {
        uint32_t  events = 0;
        if (traceGetField){
            events = events | instrumentation::Instrumentation::kFieldRead;
        }
        if (traceInvokeMethod){
            events = events | instrumentation::Instrumentation::kMethodEntered;
        }
        if (instrumentation_enabled){
            //已经生效过，需要进行修改,先关闭再重新开启
            //判断当前模式是否相等
            if (events == applied_instrumentation_events){
                //模式未发生变化，直接返回
                return;
            }
            //模式发生了变化，先还原所有函数
            disableInstrumentation();
        }

        // suspend all
        Thread *self = Thread::Current();
        jit::ScopedJitSuspend suspend_jit;
        gc::ScopedGCCriticalSection gcs(self,
        gc::kGcCauseInstrumentation,
        gc::kCollectorTypeInstrumentation);
        ScopedSuspendAll ssa(__FUNCTION__);

        instrumentation::Instrumentation *instrumentation = Runtime::Current()->GetInstrumentation();
        instrumentation->AddListener(this,
            events,
            true);
        applied_instrumentation_events = events;
        //如果需要监控字段访问
        bool needsInterpreter = traceGetField;
        Runtime::Current()->GetInstrumentation()->EnableMethodTracing(kTracerInstrumentationKey,
            this,
            /*needs_interpreter=*/needsInterpreter);
        instrumentation_enabled = true;
    }

}
void MoonTracer::disableInstrumentation() {
    {
        Thread *self = Thread::Current();
        gc::ScopedGCCriticalSection gcs(
        self, gc::kGcCauseInstrumentation, gc::kCollectorTypeInstrumentation);
        jit::ScopedJitSuspend suspend_jit;
        ScopedSuspendAll ssa(__FUNCTION__);
        Runtime *runtime = Runtime::Current();
        runtime->GetInstrumentation()->RemoveListener(
            this,
            applied_instrumentation_events,
            true);
        runtime->GetInstrumentation()->DisableMethodTracing(kTracerInstrumentationKey);
        applied_instrumentation_events = 0;
        instrumentation_enabled = true;
    }
}

之后在相应的回调中，通过PrettyMethod 获取具体的函数名，并判断是否记录到跟踪日志中

性能优化

上述监控功能实现后，在目标App实际执行时，发现程序异常卡顿，进程启动时间甚至需要20S左右，并且App几乎不可操作，一滑动页面就几乎卡死。

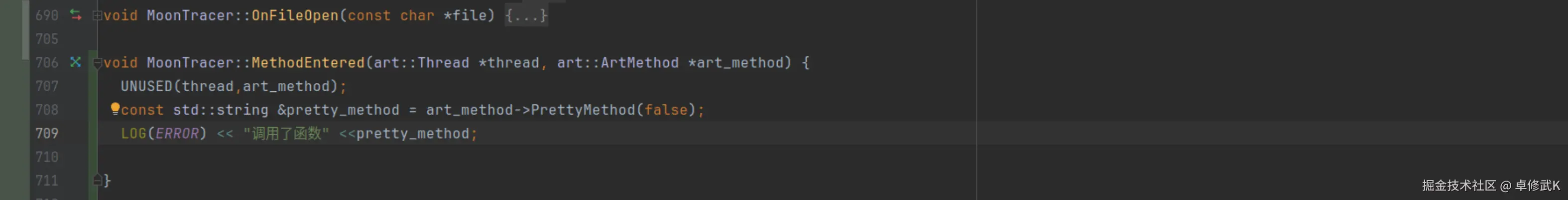

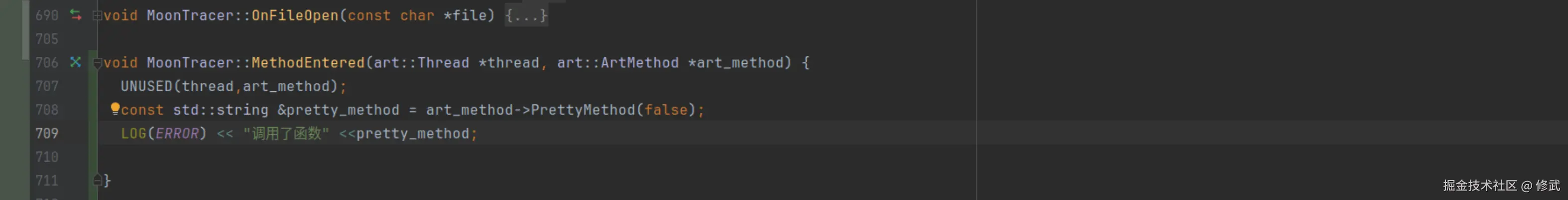

最终通过二分法，逐步注释代码，确认卡顿原因为在MethodEnter中调用了PrettyMethod函数，程序中通过PrettyMethod获取ArtMethod的函数签名字符串表示，并和注册的函数名单判断该函数是否为目标监控函数，由于每次函数执行都需要调用该PrettyMethod函数，而该函数的性能似乎并不高，但每次函数调用都会触发PrettyMethod,函数调用在App运行过程中是非常频繁的。(一些基础函数的会频繁触发，比如基础数字类型int long的装箱拆箱、Object.toString()、hashCode()、List.size() 、等)。

因此将程序优化为在开启监控前，通过ClassVisitor便利所有的函数及类字段，判断是否为目标属性，如果是则将ArtMethod 或 ArtField 指针加入到一个Set类型的集合变量中，最后在相应的函数回调中判断是否为set中的成员即可。

优化后，进程启动时间缩短为4S左右，App能够正常操作。

class CollectTraceClassVisitor : public ClassVisitor {
public:
explicit CollectTraceClassVisitor(MoonTracer* moonTracer)
: moonTracer_(moonTracer) {}

bool operator()(ObjPtr<mirror::Class> klass) override REQUIRES(Locks::mutator_lock_) {
    for (ArtMethod& method : klass->GetMethods(kRuntimePointerSize)) {
        //判断是否在目标集合中
        if (moonTracer_->isTargetArtMethod(&method)){
            moonTracer_->targetArtMethods.insert(&method);
            if (moonTracer_->IsDevDebug()){
                LOG(ERROR) << "添加目标ArtMethod: " << method.PrettyMethod(false);
            }
        }
    }
    LengthPrefixedArray<ArtField>* const sFields = klass->GetSFieldsPtr();
    LengthPrefixedArray<ArtField>* const iFields = klass->GetIFieldsPtr();
    uint32_t  sFieldsSize = klass->NumStaticFields();
    uint32_t  iFieldsSize = klass->NumInstanceFields();
    for (size_t i = 0; i != iFieldsSize; ++i) {
        ArtField* field = &iFields->At(i);
        if (moonTracer_->isTargetArtField(field)){
            moonTracer_->targetArtFields.insert(field);
            if (moonTracer_->IsDevDebug()){
                LOG(ERROR) << "添加目标ArtField: " << field->PrettyField(false);
            }
        }
    }

    for (size_t i = 0; i != sFieldsSize; ++i) {
        ArtField* field = &sFields->At(i);
        if (moonTracer_->isTargetArtField(field)){
            moonTracer_->targetArtFields.insert(field);
            if (moonTracer_->IsDevDebug()){
                LOG(ERROR) << "添加目标ArtField: " << field->PrettyField(false);
            }
        }
    }
    return true;  // we visit all classes.
}

private:
MoonTracer* const moonTracer_;
};

栈回溯调用

除了监控到目标函数或字段的获取，我们还需要知道具体的调用路径，因此需要实现栈回溯能力，由于我们是在aosp源码中直接开发的，因此可以直接复用源码成现有的函数。

对于Java线程通过StackVisitor回溯调用栈, 回溯之前需要确保对 mutator_lock_加锁。

std::string JavaBackTrace() NO_THREAD_SAFETY_ANALYSIS {
    std::string r;
    Thread *artThread = Thread::Current();
    bool lock = false;
    if (!Locks::mutator_lock_->IsSharedHeld(artThread)){
        Locks::mutator_lock_->SharedLock(artThread);
        lock = true;
    }
    StackVisitor::WalkStack(
        [&](const StackVisitor *stack_visitor) NO_THREAD_SAFETY_ANALYSIS {
            ArtMethod *m = stack_visitor->GetMethod();
            // Ignore runtime frames (in particular callee save).
            if (!m->IsRuntimeMethod()) {
                r = r.append(m->PrettyMethod(false)).append("\n");
            }
            return true;
        },
        artThread,
        /* context= */ nullptr,
        art::StackVisitor::StackWalkKind::kIncludeInlinedFrames);
    if (lock){
        Locks::mutator_lock_->SharedUnlock(artThread);
    }
}

对于Native栈的获取, 调用 unwindstack::AndoridLocalUnwinder 实现，并且过滤掉解释器执行的相关栈帧,。

std::string NativeBackTrace() {
  std::string r;
  unwindstack::AndroidLocalUnwinder unwinder;
  uint64_t thread_id = android::base::GetThreadId();
  unwindstack::AndroidUnwinderData data;
  unwinder.Unwind(thread_id, data);
  uint32_t ignoreDepth = 0;

  for (size_t i = ignoreDepth; i < data.frames.size(); i++) {
    auto &frame = data.frames[i];
    frame.num -= ignoreDepth;
    const std::string &fullName = frame.map_info->GetFullName();
    if (frame.map_info != nullptr && isWhiteSo(fullName)) {
      continue;
    }
    if (frame.function_name != "") {
      const char *func_name_str = frame.function_name.c_str();
      //过滤 interpreter相关的栈帧
      //  #21 pc 0000000000418134  /apex/com.android.art/lib64/libart.so (art::interpreter::Execute(art::Thread*, art::CodeItemDataAccessor const&, art::ShadowFrame&, art::JValue, bool, bool) (.__uniq.112435418011751916792819755956732575238.llvm.233200218098832039)+244) (BuildId: a16352327f304fdd757c84017a60ed48)
      //  #22 pc 00000000005336e8  /apex/com.android.art/lib64/libart.so (bool art::interpreter::DoCall<false>(art::ArtMethod*, art::Thread*, art::ShadowFrame&, art::Instruction const*, unsigned short, bool, art::JValue*)+3992) (BuildId: a16352327f304fdd757c84017a60ed48)
      //  #23 pc 00000000006024d0  /apex/com.android.art/lib64/libart.so (void art::interpreter::ExecuteSwitchImplCpp<false>(art::interpreter::SwitchImplContext*)+14848) (BuildId: a16352327f304fdd757c84017a60ed48)
      //  #24 pc 00000000003ccfd8  /apex/com.android.art/lib64/libart.so (ExecuteSwitchImplAsm+8) (BuildId: a16352327f304fdd757c84017a60ed48)
      if (ignoreNativeFunc(func_name_str)
          ) {
        continue;
      }
      r = r.append(unwinder.FormatFrame2(frame)).append("\n");
    } else {
    }
  }
  return r;
}

libc 库监控

针对libc函数调用的监控，这里添加了 my_libc_trace.h 及 my_libc_trace.cc 文件，头文件用于直接提供给art模块进行全局指针访问、替换。

//
// Created by nimdanoob on 2024/9/7.
//
#pragma once
#include <sys/cdefs.h>
__BEGIN_DECLS

typedef void (*OnOpenPath)(const char * _Nonnull pathname);
typedef void (*OnStatPath)(const char * _Nonnull pathname);
typedef void (*OnAccessPath)(const char * _Nonnull pathname);
typedef void (*OnGetProperties)(const char * _Nullable key);
typedef void (*OnFork)();
typedef void (*OnExecve)( const char* _Nullable name, char* _Nullable const* _Nullable argv);
__attribute__((visibility("default"))) extern _Nullable OnGetProperties  gOnGetProperties;
__attribute__((visibility("default"))) extern  _Nullable OnOpenPath  gOnOpenPath;
__attribute__((visibility("default"))) extern  _Nullable OnAccessPath  gOnAccessPath;
__attribute__((visibility("default"))) extern  _Nullable OnStatPath  gOnStatPath;
__attribute__((visibility("default"))) extern  _Nullable OnExecve  gOnExecve;
__attribute__((visibility("default"))) extern  _Nullable OnFork  gOnFork;

__END_DECLS

//
// Created by nimdanoob on 2024/9/7.
//
#pragma once
#include <sys/cdefs.h>
__BEGIN_DECLS

typedef void (*OnOpenPath)(const char * _Nonnull pathname);
typedef void (*OnStatPath)(const char * _Nonnull pathname);
typedef void (*OnAccessPath)(const char * _Nonnull pathname);
typedef void (*OnGetProperties)(const char * _Nullable key);
typedef void (*OnFork)();
typedef void (*OnExecve)( const char* _Nullable name, char* _Nullable const* _Nullable argv);
__attribute__((visibility("default"))) extern _Nullable OnGetProperties  gOnGetProperties;
__attribute__((visibility("default"))) extern  _Nullable OnOpenPath  gOnOpenPath;
__attribute__((visibility("default"))) extern  _Nullable OnAccessPath  gOnAccessPath;
__attribute__((visibility("default"))) extern  _Nullable OnStatPath  gOnStatPath;
__attribute__((visibility("default"))) extern  _Nullable OnExecve  gOnExecve;
__attribute__((visibility("default"))) extern  _Nullable OnFork  gOnFork;

__END_DECLS

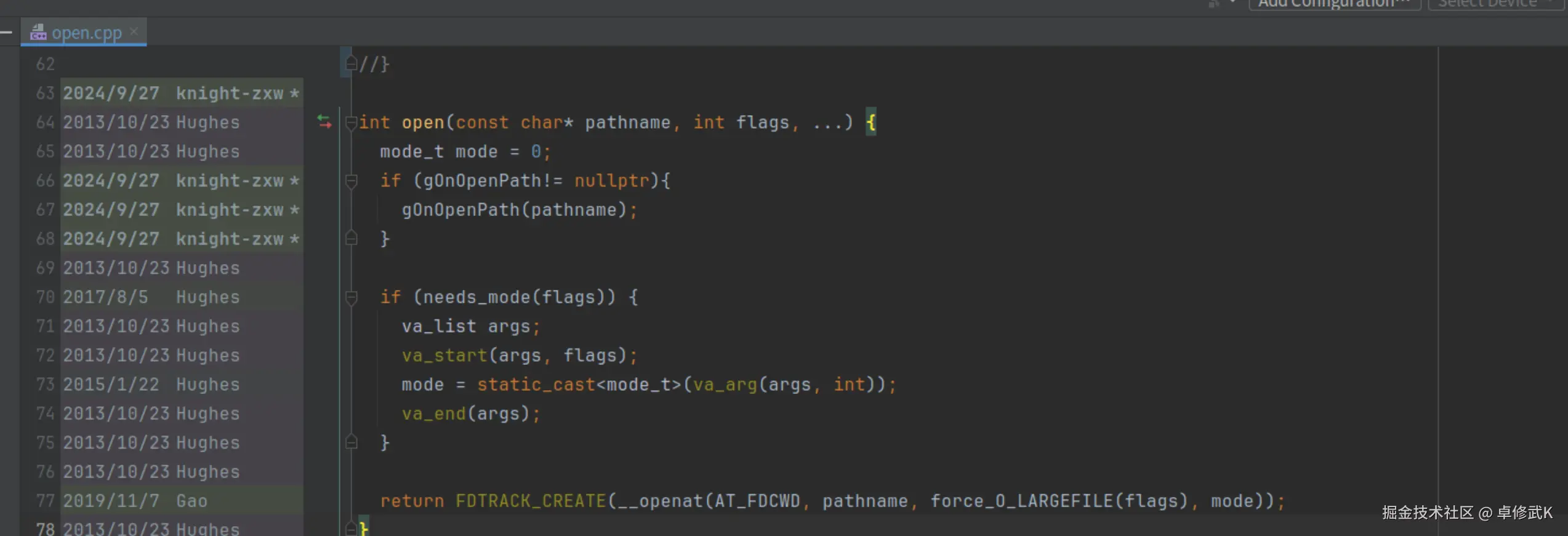

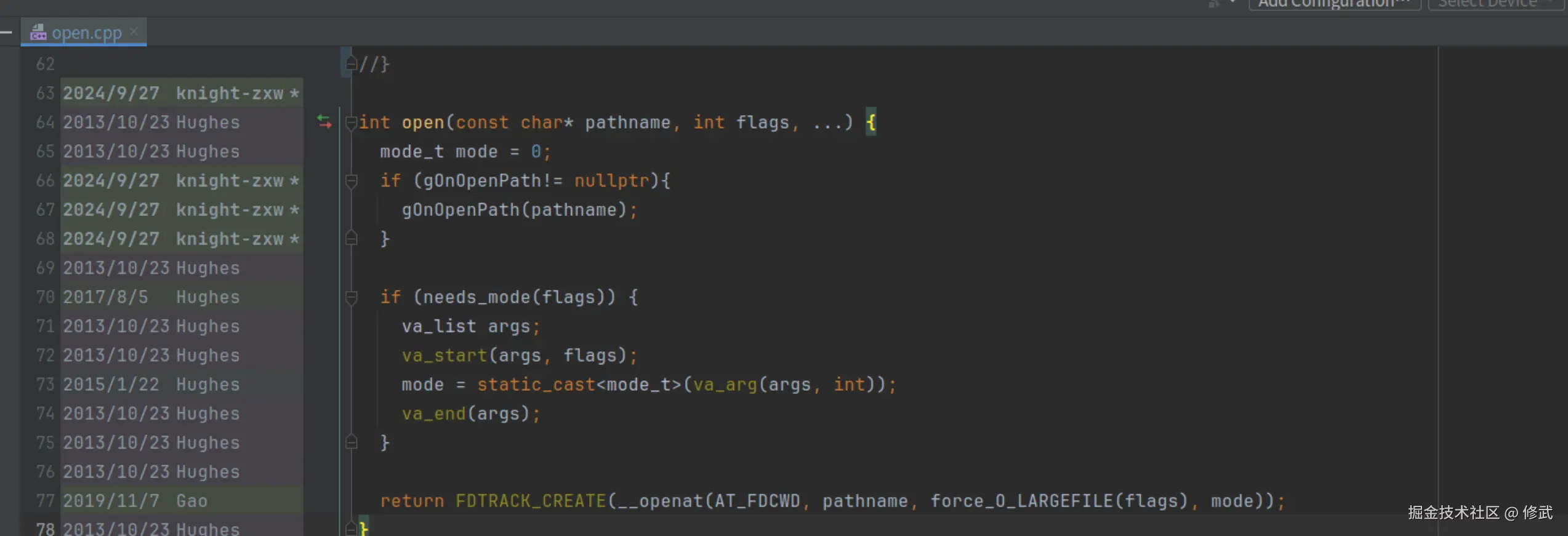

之后相应的函数中回调相应的函数指针:

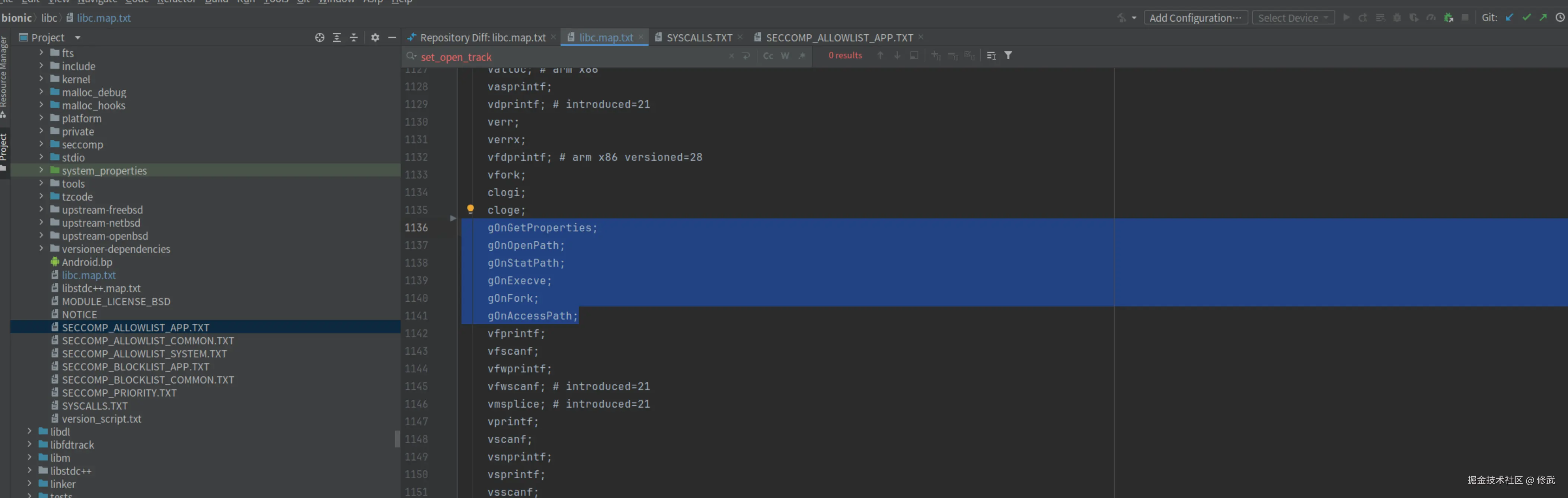

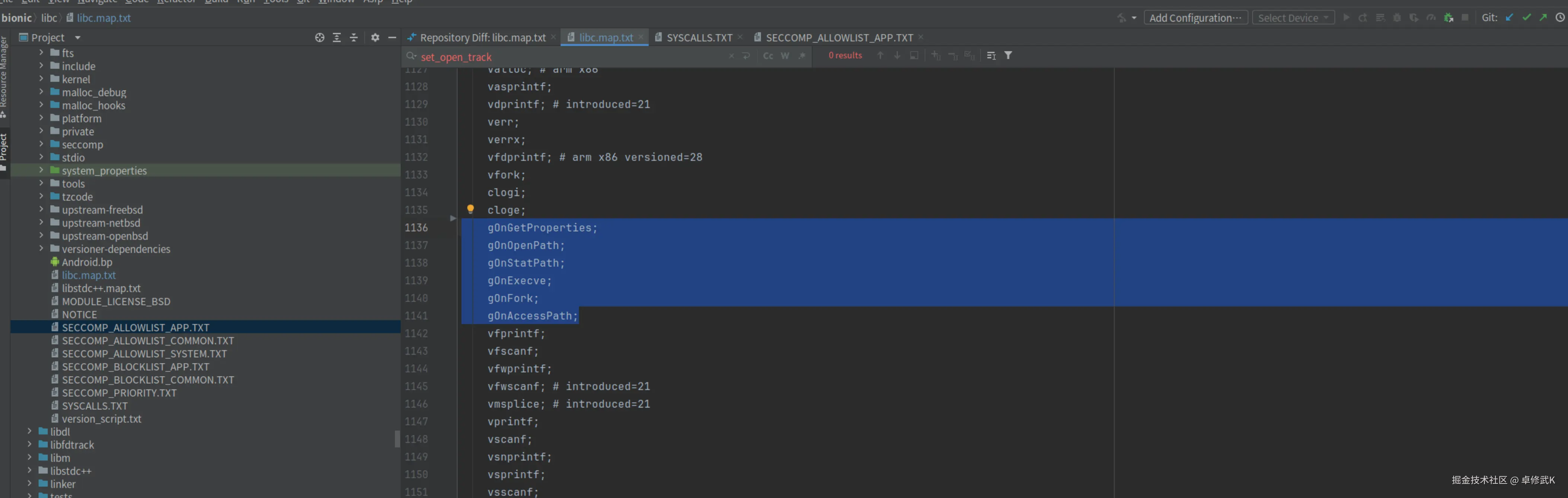

最后在 bionic/libc/Android.bp中，添加 my_libc_trace.cpp文件编译。由于libc 库是通过 libc.map.txt控制对外导出的函数符号，因此还需要添加这些函数符号到文件中。

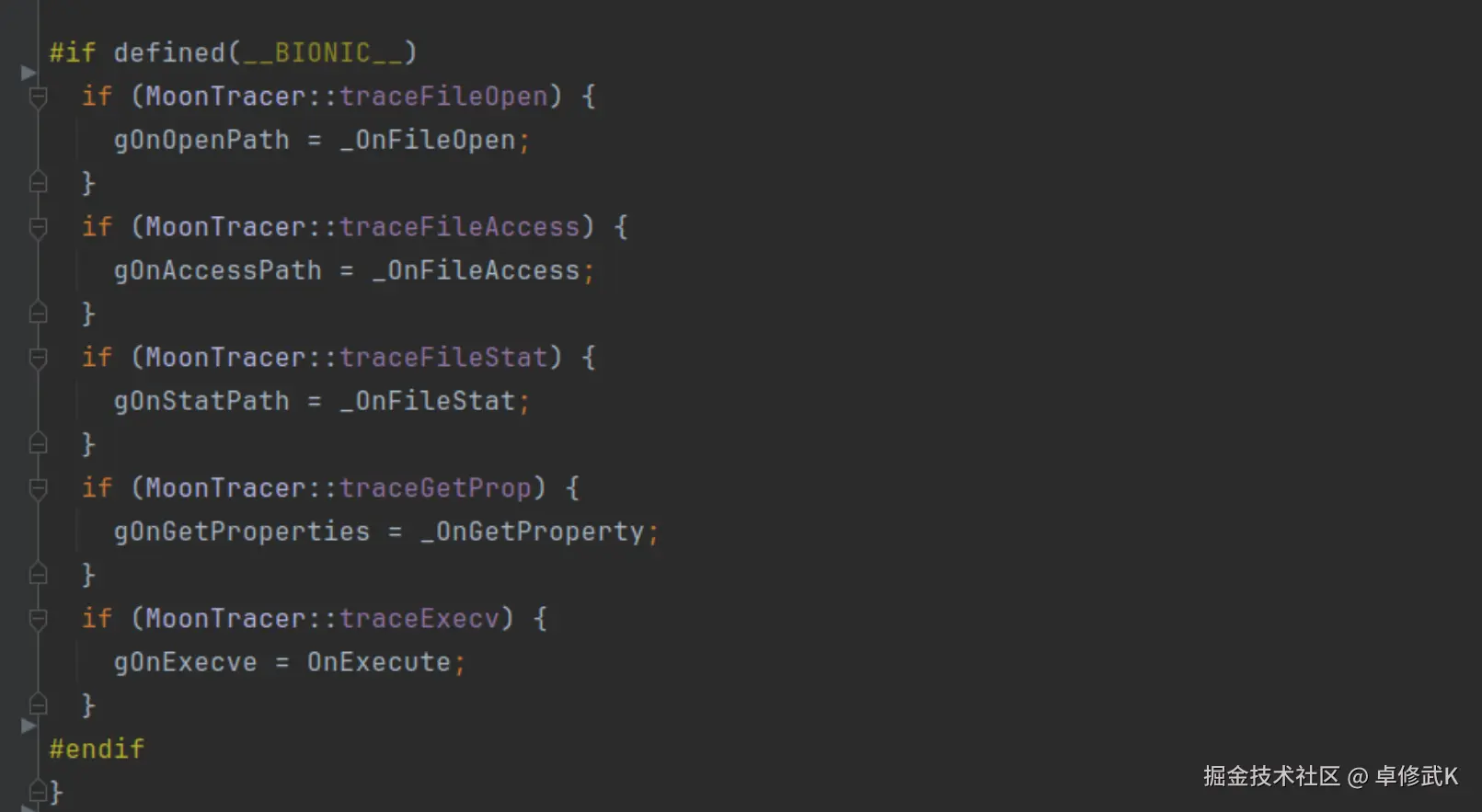

在art模块中，当判断当前进程需要监控这些函数调用时，设置相应的函数回调指针。然而这里在实际编译时还是会编译失败，虽然上面已经通过libc.txt 导出了函数符号，art 模块中使用时，也能正常引入 my_libc_trace.h头文件，但在编译阶段还是会出现相应符号找不到的问题。最后通过不断尝试，暂时通过判断是否存在 __BIONIC__宏再访问相应指针变量解决了该问题。

内核修改

有些APP的文件操作可能不直接通过libc来实现，而是直接通过系统调用实现，因此还需要再内核层直接实现文件操作监控。

确定内核版本

内核源码和 aosp源码是独立的repo仓库，默认的aosp 构建是使用的仓库内预编译好的kerne镜像，以Pixel 7 Pro为例，内核镜像 boot.img 位于 aosp/device/google/pantah-kernel 中。

设备内核版本的确认及对应的分支下载参考:KernelSU: Android 内核编译方法和开发环境搭建

修改内核

驱动程序实现

内核层的监控和libc库监控类似，主要还是在对应的系统调用实现函数中添加桩点，调用函数。

系统调用	对应实现文件
__NR_openat	fs/open.c do_sys_openat2
__NR_faccessat	fs/open.c do_faccessat

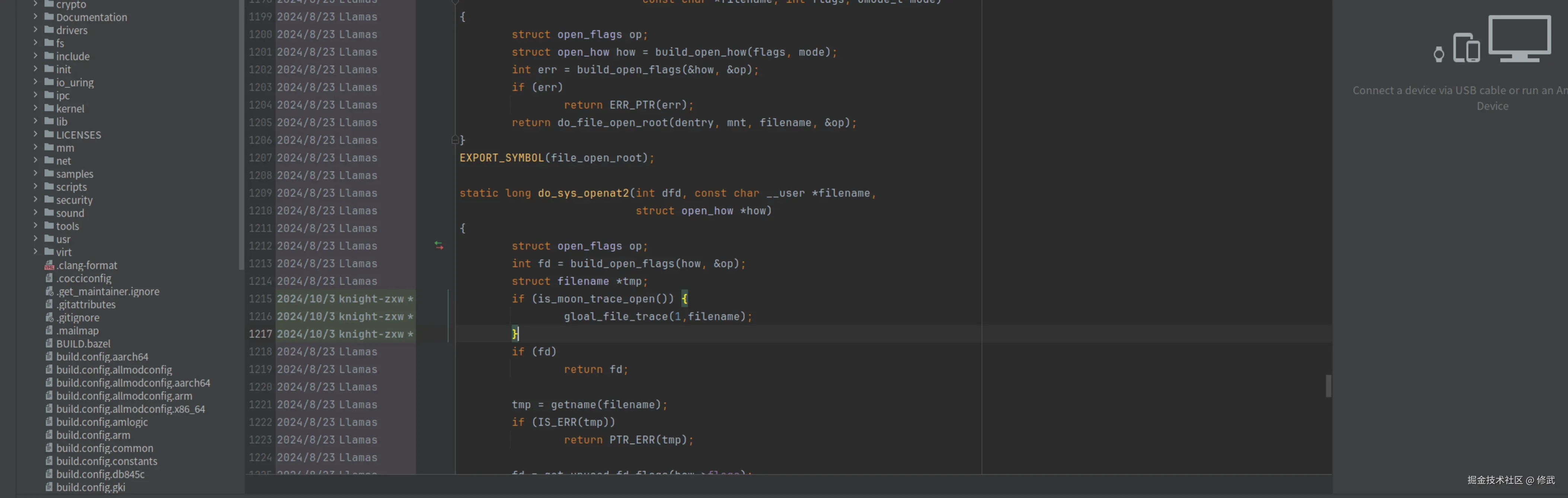

以__NR_openat 为例，在相应的函数实现do_sys_openat2 中，修改代码

内核的监控还需要提供一些功能控制逻辑，比如设置监控的目标程序uid、具体监控的系统调用等，从而过滤器调非目标App或函数的调用，避免日志太多。具体实现时，为了不对内核层代码做过多修改，这里采用新增内核驱动的方式来拓展功能。

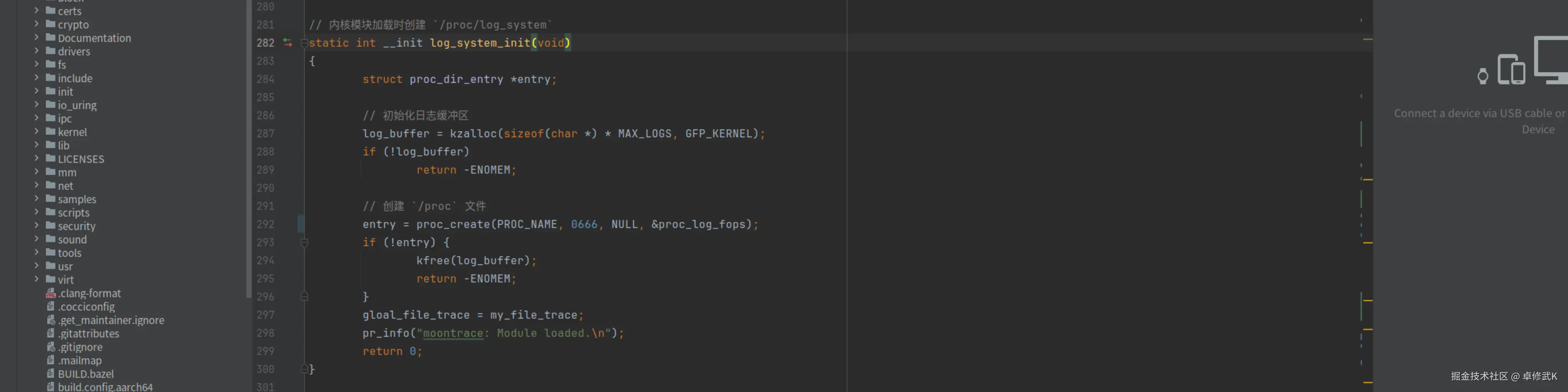

在 kernel/common/drivers 目录下添加相应的驱动实现代码。在内核模块初始化时，设置预埋的函数指针为驱动内部的函数。

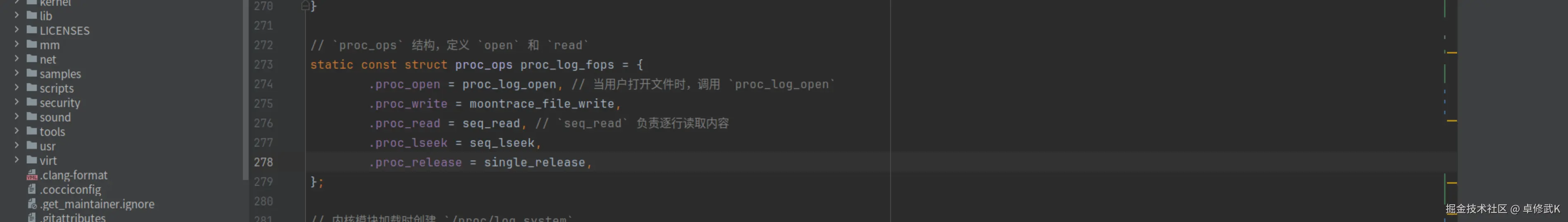

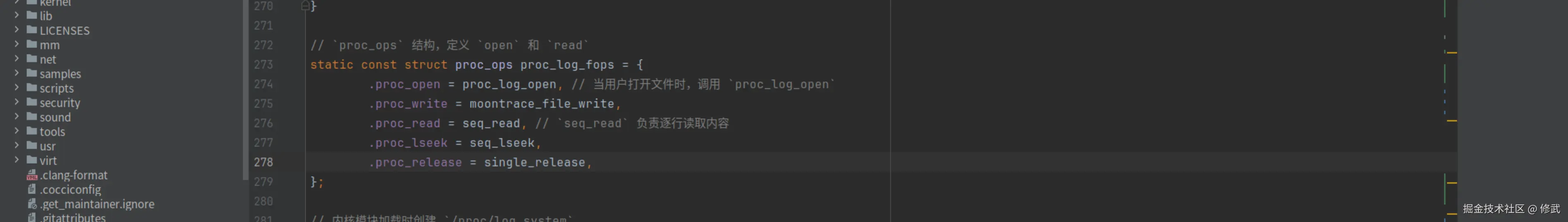

在内核模块中，创建了一个proc虚拟文件挂载在 /proc/moontrace路径，在创建该proc文件时，配置相应的文件读写实现，从而实现通过该proc文件与用户空间的交互。

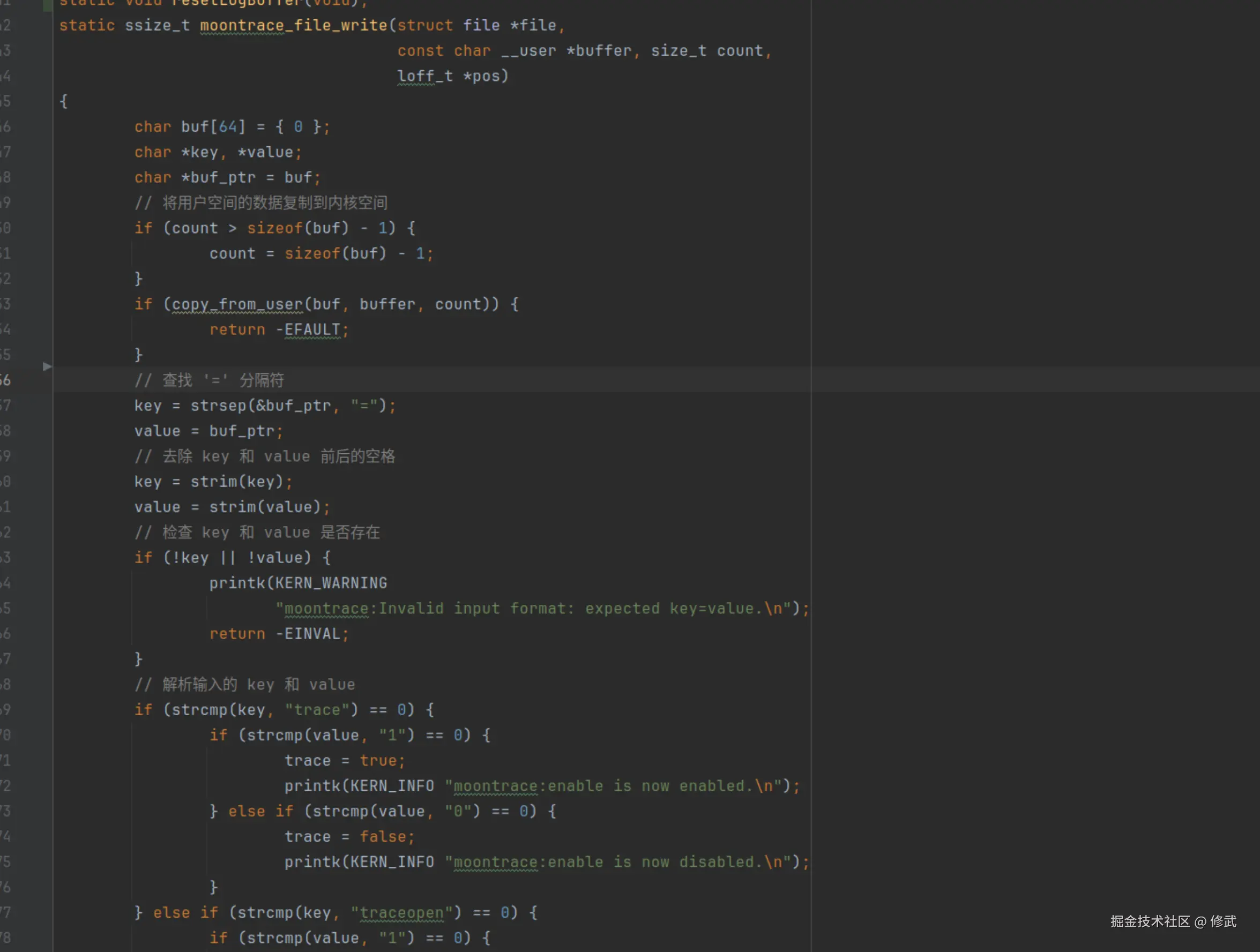

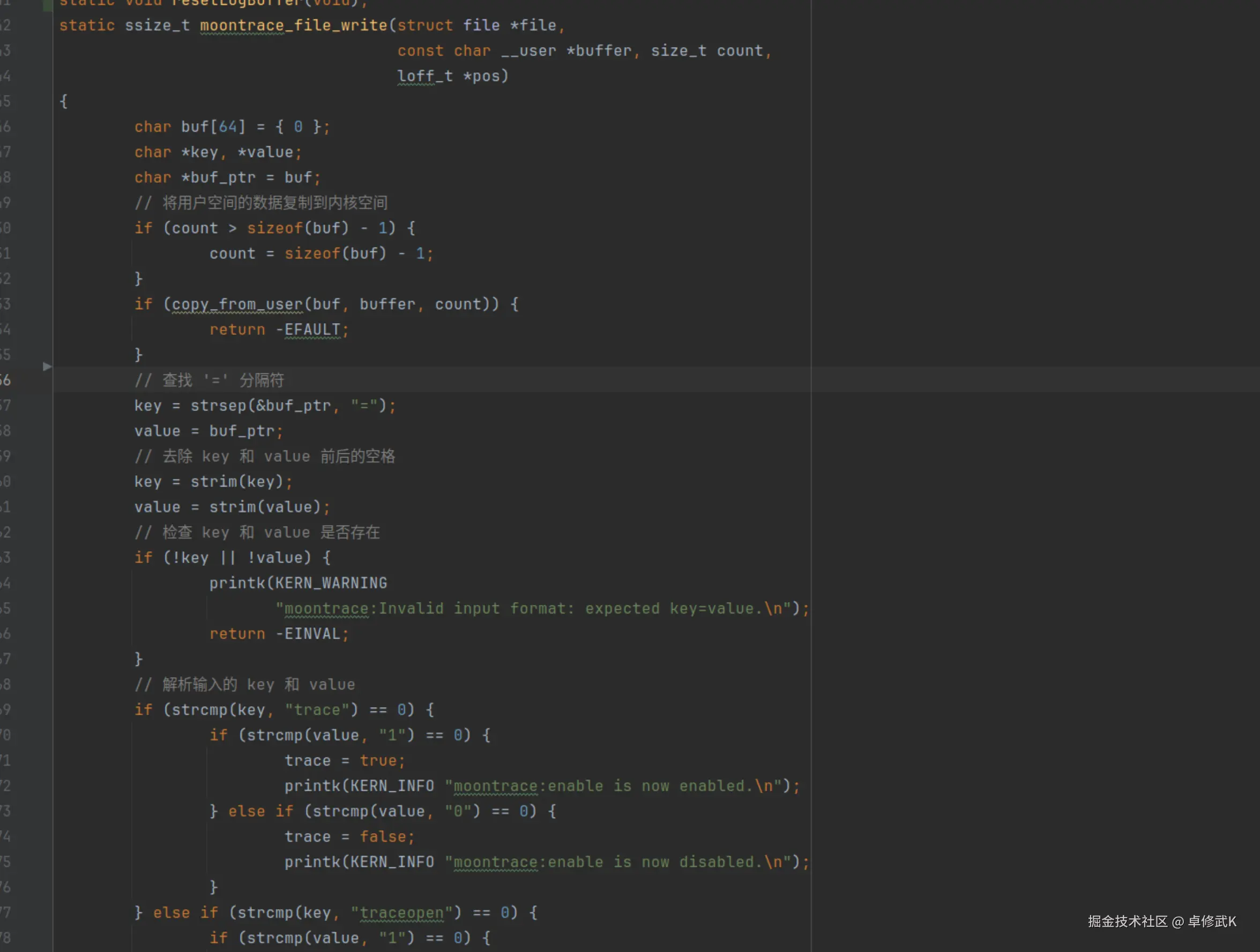

用户空间可以通过写该proc文件控制监控行为，写 proc文件相应的回调中，解析用户写入的内容。

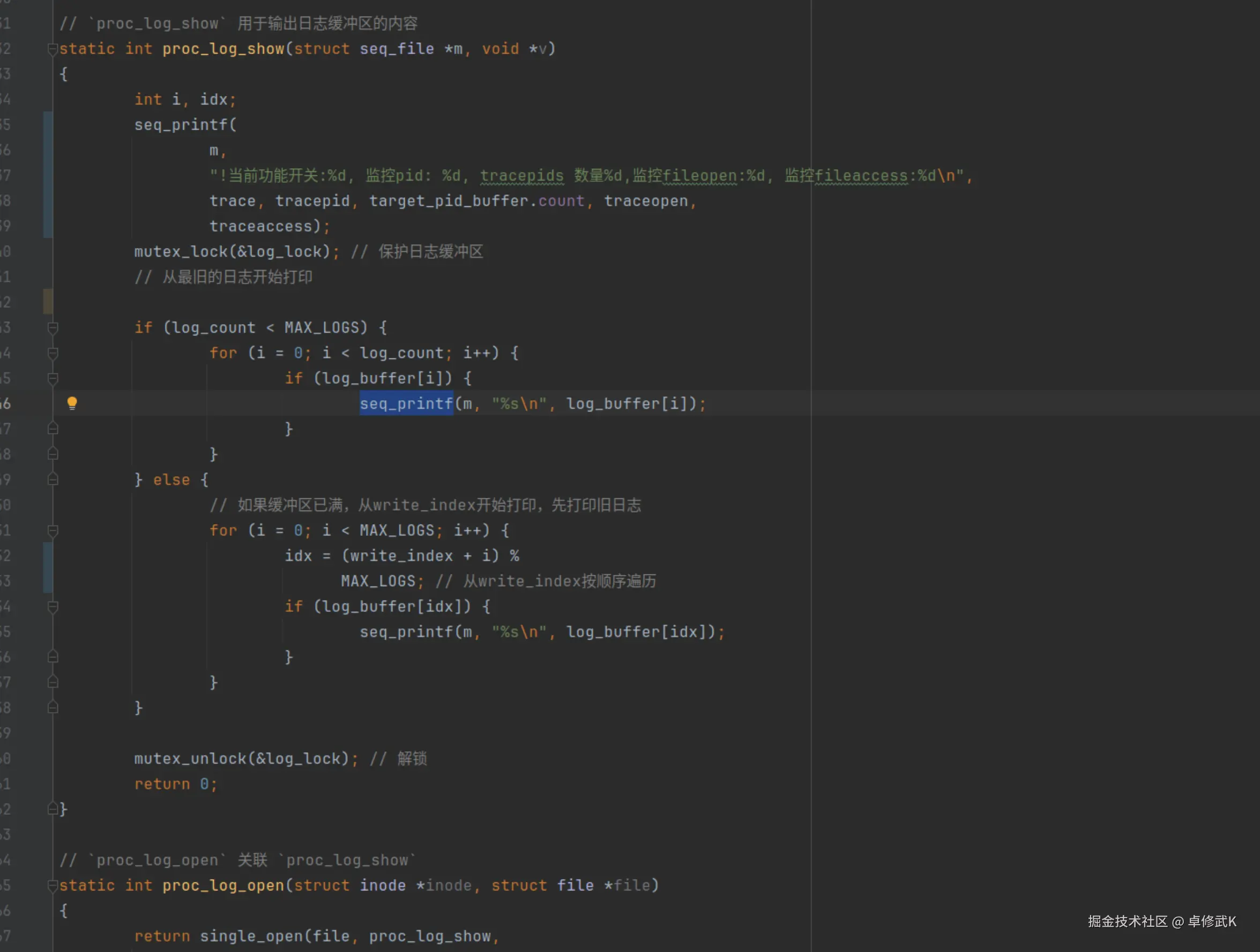

用户空间可以通过读取该proc文件获取监控记录的内容，在内核空间中创建了一个环形缓冲区，用于缓存最近记录的N条日志信息，当用户读取该文件时，将环形缓冲区的日志通过 seq_printf 按序输出。

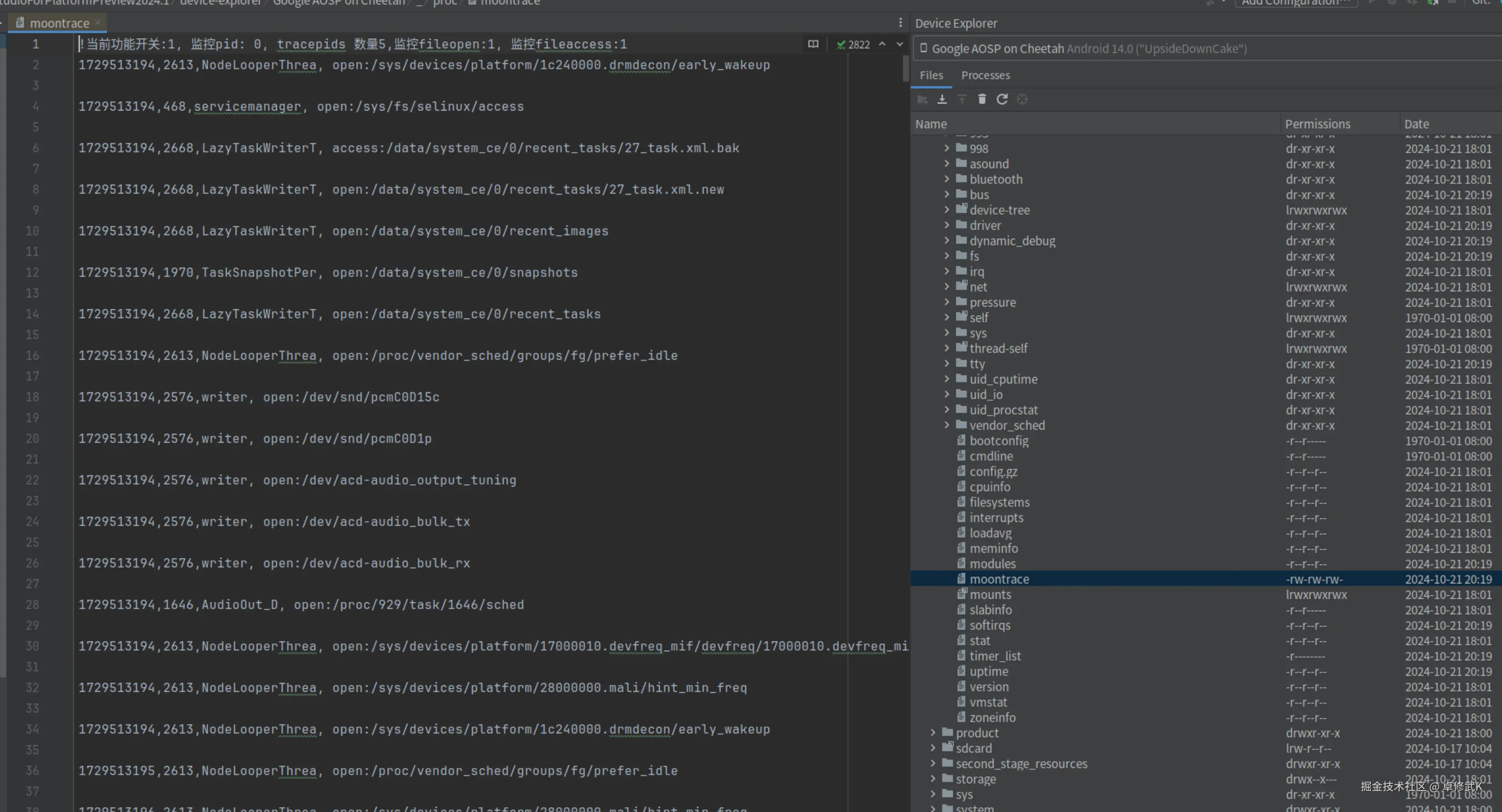

读取 /proc/moontrace文件的示例输出，第一行默认输出了目前的功能配置。

添加系统调用

添加系统调用的实现逻辑可以参考 github.com/itewqq/andr… ，不过按照文章中添加系统调用后，实际上在user 构建中由于selinux限制运行时调用新增的系统调用会被selinux机制拦截。

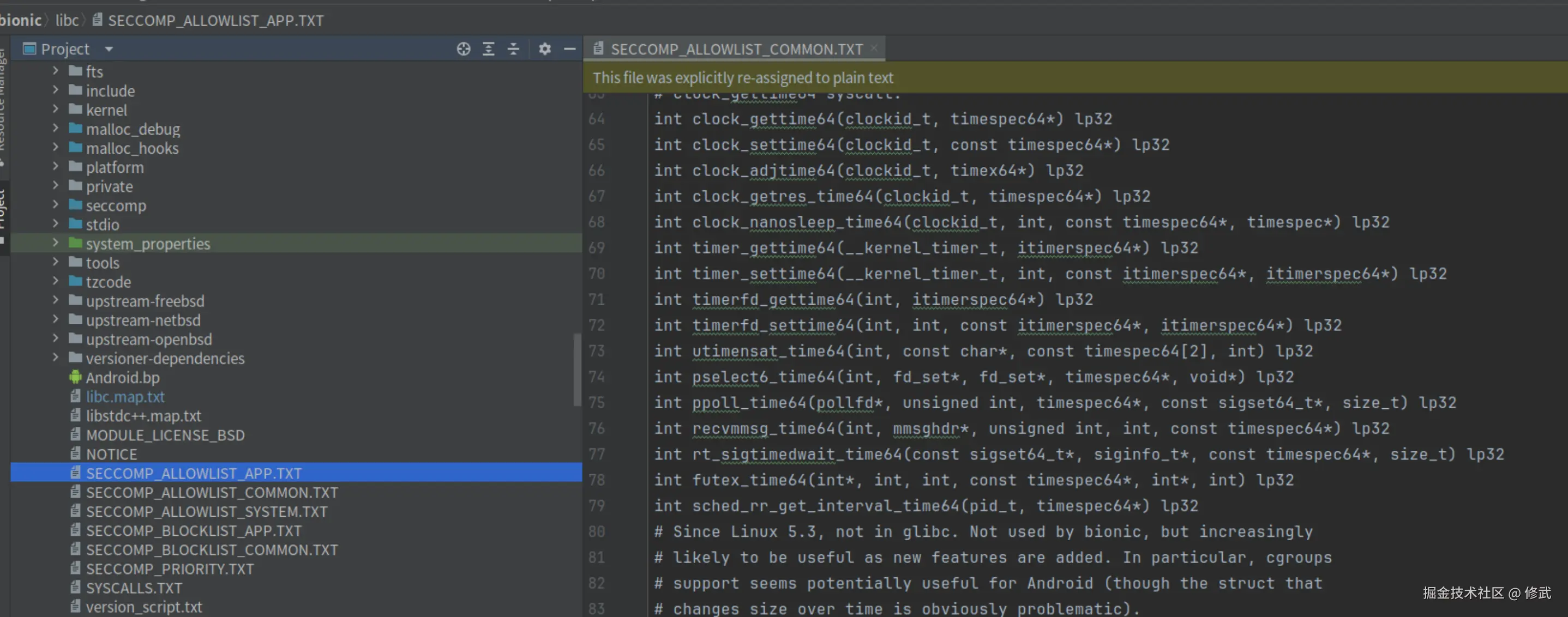

最后通过分析其他系统调用的配置代码，经过测试验证发现，还需要在 SYSYCALL.TXT 添加系统调用信息(该文件内容实际上是通过 python脚本自动从linux/common源码中生成的，这里我是手动添加)，并在 bioniuc/libc/ 下的 SECCOMP_ 的相应文件中配置允许调用该系统调用。如果希望一个系统调用可以被调用，则添加相应的配置到 SECCOMP_ALLOWLIST_COMMON.TXT 中。

功能管理程序

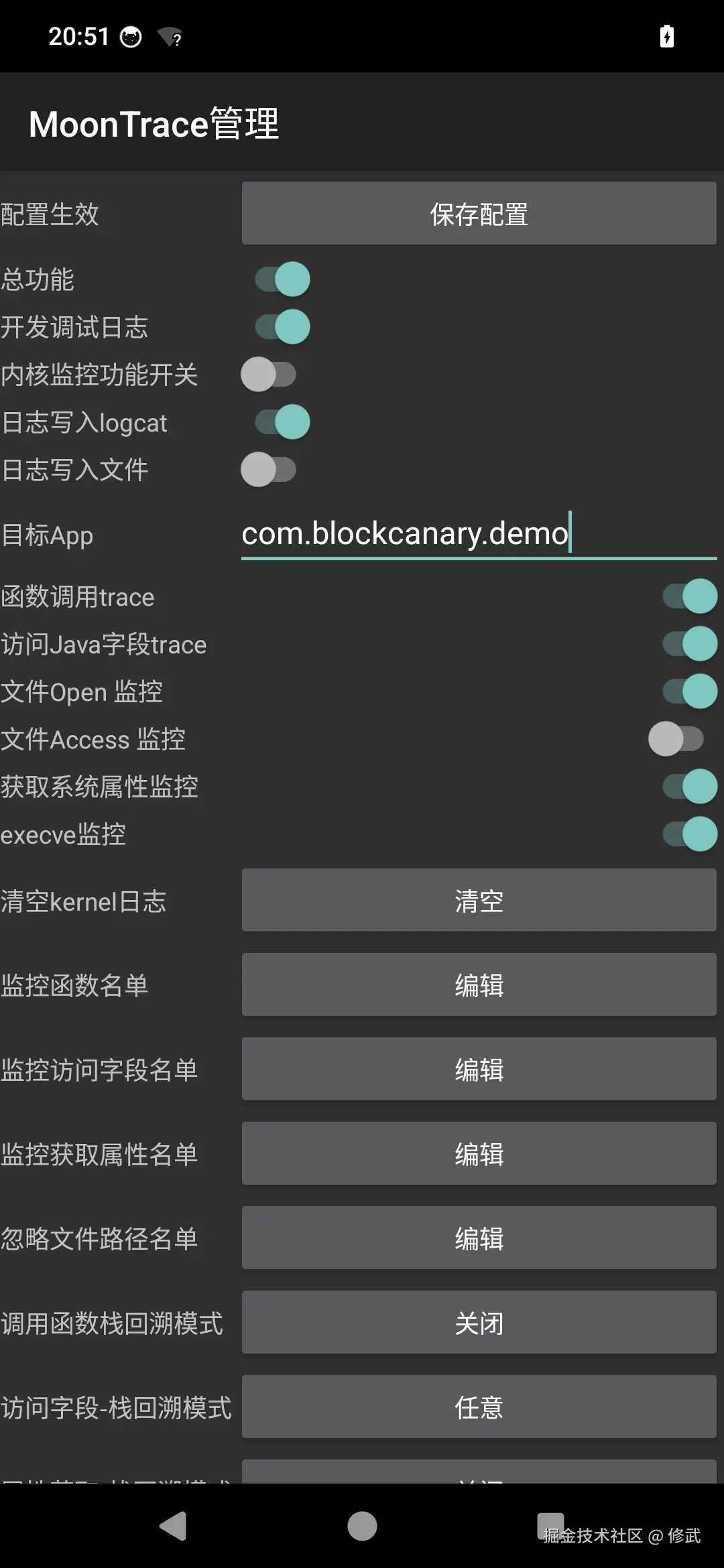

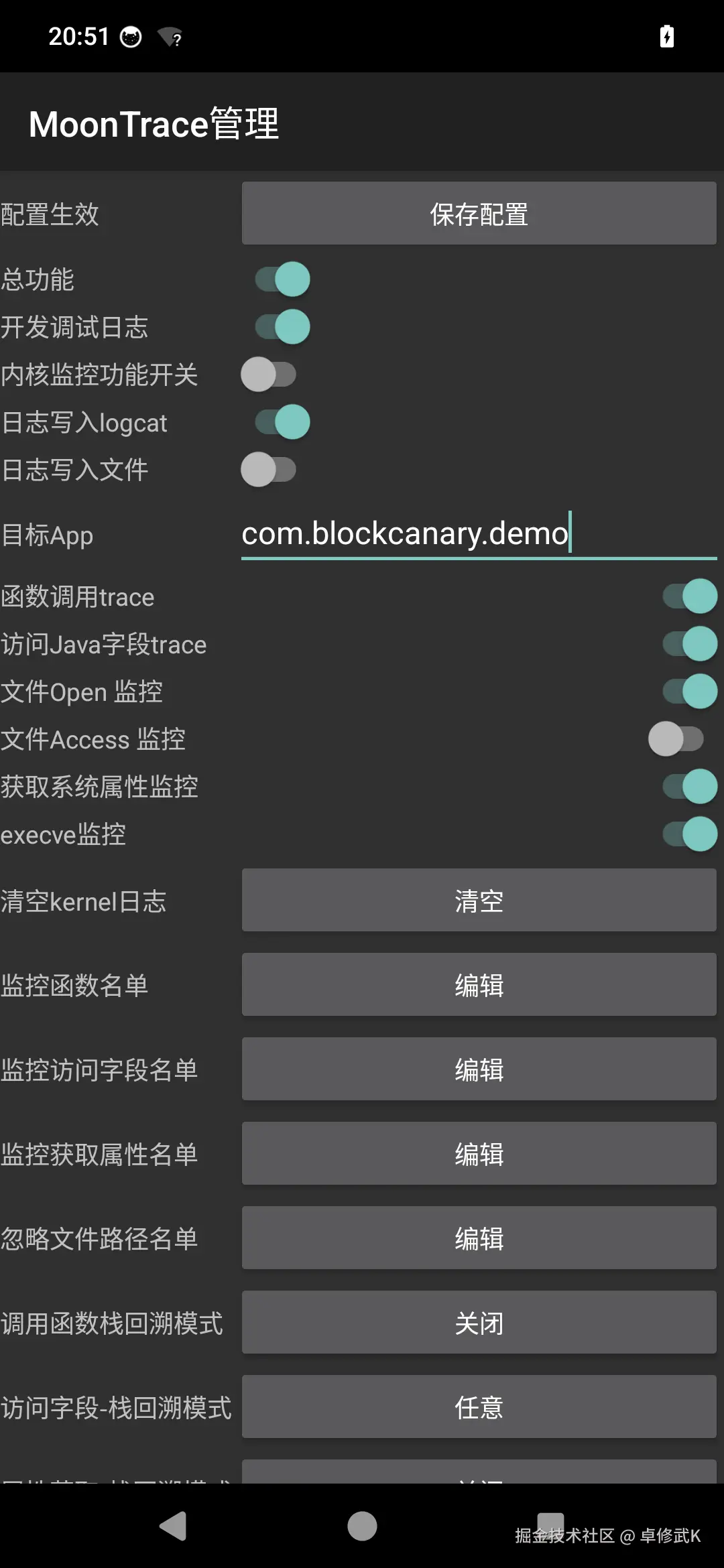

为了更方便的设置相应的监控配置，可以创建一个系统App用于配置具体的功能，将功能配置存储在系统App路径内。以下是开发的MoonTrace 系统App用于管理监控配置。
