微软的管理程序解决方案——Hyper-V1实现了一个可扩展的虚拟交换机，并为其他供应商提供了实现功能扩展的机会2。扩展需要作为NDIS驱动程序来实现，这些NDIS驱动程序绑定在所提供的可扩展交换机驱动程序堆栈中。这些扩展可以广泛地提供监控、修改和转发数据包到Hyper-V可扩展交换机的目的端口的功能。相应地，扩展可以分为以下类型，并提供所述的功能：
•抓包扩展：监控报文 •过滤扩展：监控、修改包 •转发扩展：监控、修改、转发报文
正如预期的那样，Hyper-V解决方案上OVS的内核部分（数据路径）将作为转发扩展实现。
在 Hyper-V 中，虚拟机称为子分区。Hyper-V 可扩展交换机上的每个 VIF 或物理网卡都通过一个端口连接。每个端口既在交换机的入口路径上，也在交换机的出口路径上。入路径用于端口发送数据包，出路径用于端口接收数据包。通过设计，NDIS 提供了一个分层的接口。在这个分层接口中，高层在入口路径中调用低层。在出口路径中，情况正好相反。此外，还有一个对象标识符（OID）接口，用于控制操作。添加端口。调用的工作流本质上类似于数据包，其中较高层调用较低层。下图是该体系结构的一个很好的表示图。
Windows Filtering Platform (WFP)是一个基于Hyper-V实现的平台，提供了过滤数据包的api和服务。已利用粮食计划署对OVS没有能力直接处理的一些包裹进行过滤。后面的部分将提供更多细节。
IIP Helper6 是 Hyper-V 上可用的一组 API，用于检索与主机上的网络配置信息相关的信息。IP Helper 用于检索 OVS 需要的一些配置信息。

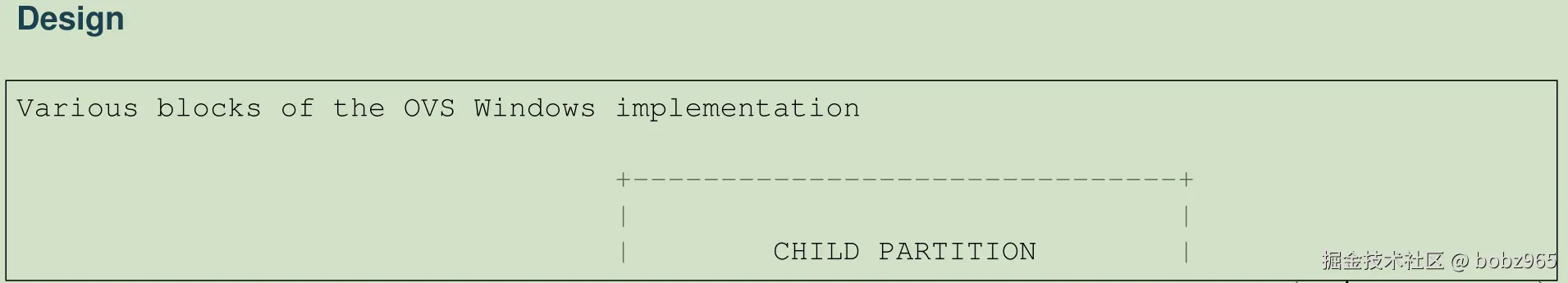

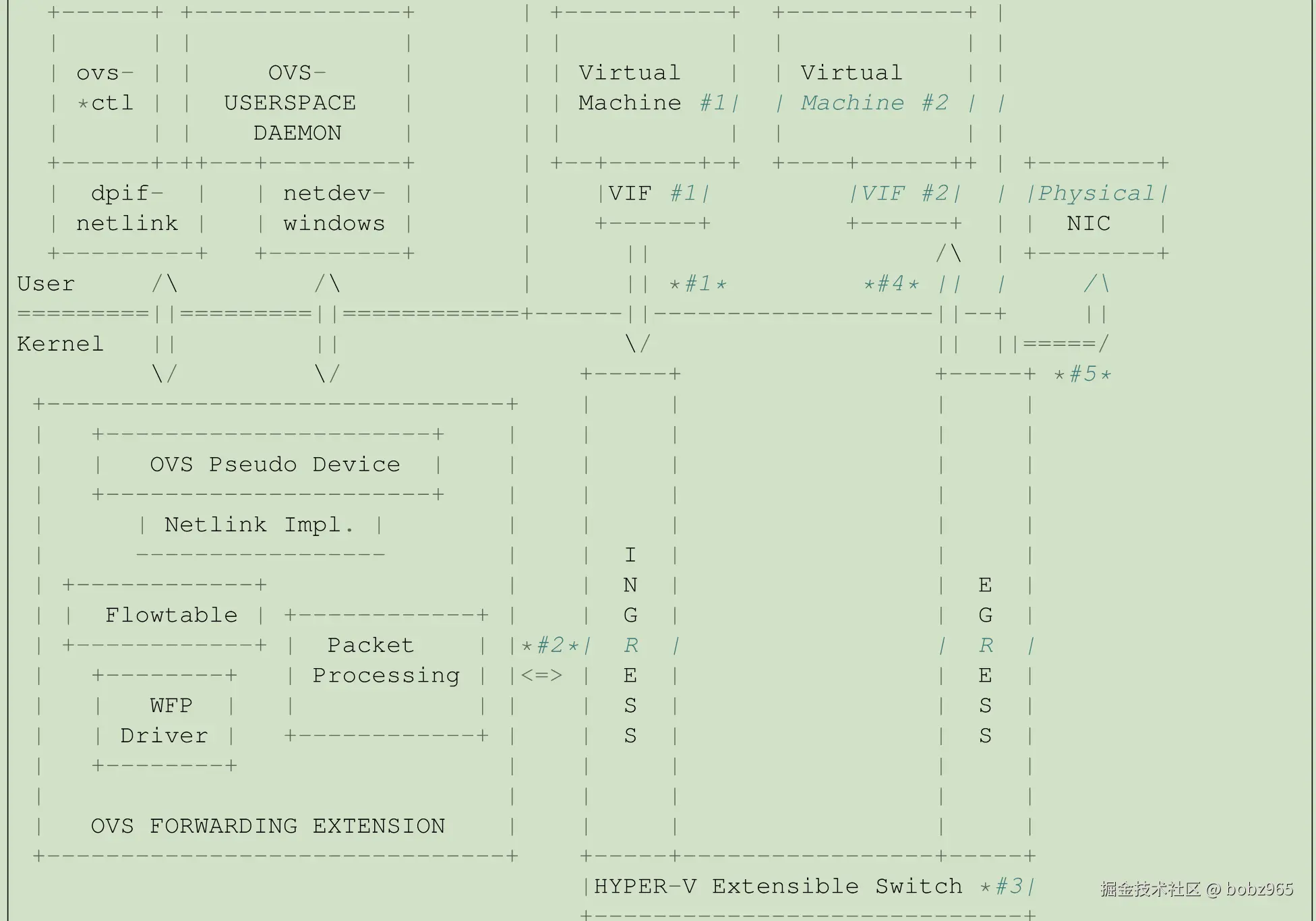

该图显示了 OVS Windows 实现中涉及的各种块，以及 NDIS 堆栈中可用的一些组件和虚拟机。数据包从一个 VIF传输到另一个 VIF 和物理网卡的工作流程也被显示出来。
该图大致说明了 OVS 用户空间和内核组件的位置，以及它们如何相互连接。
在 Hyper-V 解决方案上，OVS 的内核部分（数据路径）已经被实现为一个转发扩展，大致实现了以下子模块/功能。 内核中每个子组件的详细信息将在后面的部分中介绍：
- 与 NDIS 堆栈接口
- Netlink 消息解析器
- Netlink socket
- 交换机/数据路径管理
- 与 OVS 解决方案的用户空间部分接口，以实现用户空间的必要功能 需要
- port 管理
- 流表/动作/包转发
- 隧道
- 事件通知
Linux 上 OVS 的数据路径是一个内核模块，不能直接移植，因为尽管提供的最终功能是相似的，但体系结构中存在显著差异。这些差异的一些例子如下：
-
与 NDIS 堆栈接口，以挂钩到 NDIS 回调函数，以实现诸如接收和发送数据包、数据包完成、用于事件（如虚拟交换机上出现新端口）的 OIDs 等功能。
-
用户空间和内核模块之间的接口。
-
事件通知有很大的不同。
-
DPIF 和内核模块之间的通信接口不需要像 Linux 上的 OVS 那样实现。也就是说，出于可读性和可维护性的考虑，拥有与内核模块相似的接口将是有利的。
-
直接使用 Linux 内核代码的任何许可问题。
由于这些差异，在 Hyper-V 上从头开始为 OVS 开发数据路径是一个直接的决定，而不是在 Linux 上移植数据路径。一次 “重新开发” 的重点是以下目标：
- 坚持 OVS 用户空间部分的现有需求（如OVS -vswitchd），以尽量减少用户空间工作流中的更改。
- 很好地适应了Hyper-V可扩展交换机转发扩展的典型工作流程。
OVS 解决方案的用户空间部分主要是 POSIX 代码，而不是非常特定于 Linux。大多数用户空间代码不直接与内核数据路径接口，并且是独立于内核数据路径进行移植的。
正如 OVS 移植设计文档中所解释的那样，DPIF 是与 OVS 内核部分接口的用户空间部分。每个 DPIF 提供程序必须实现的接口在 DPIF provider.h 中定义。尽管允许每个平台拥有自己的 DPIF 提供程序实现，但通过社区反馈发现，希望尽可能共享代码。因此，Hyper-V 上 OVS 的 DPIF 提供程序与 Linux上 的 DPIF 提供程序共享代码。该接口在 dpif-netlink.c 中实现。
我们将在后续的专门章节中详细阐述内核-用户空间接口。这里只需说明，Windows 的 DPIF提供程序实现是基于网络链接的，并且与 Linux 提供程序共享代码。
