Hive数据血缘的实现及应用

VeSync技术
519 阅读14分钟

一、引言

随着企业信息化和业务的发展，数据资产日益庞大，数据仓库构建越来越复杂，在数仓构建的过程中，常遇到数据溯源困难，数据模型修改导致业务分析困难等难题，此类问题主要是由于数据血缘分析不足造成的，只有强化血缘关系，才能帮助企业更好的发挥数据价值。

SQL血缘关系是数据仓库模型构建的核心依赖。通过对SQL语句进行梳理与解析，得到各个业务层表之间依赖关系和属性依赖关系，并进行可视化展示，形成数据表和属性血缘层次关系图，可以充分展示原始字段数据与数据模型的映射关系。拥有良好的SQL血缘关系系统，不仅有利于数据分析师对业务场景的梳理，还极大帮助对数仓分层的构建，同时对企业数据质量控制方面起到很好的朔源作用，对构造数据链路图，监控数据变化起到很好的辅助作用。

本文将主要介绍Hive数据血缘追踪技术以及如何对数据血缘进行可视化展示。

二、数据血缘介绍

2.1 数据血缘的定义

数据血缘，又称数据血统、数据起源、数据谱系，是指数据的全生命周期中，数据从产生、处理、加工、融合、流转到最终消亡，数据之间自然形成一种关系。其记录了数据产生的链路关系，这些关系与人类的血缘关系比较相似，所以被成为数据血缘关系。

2.2 数据血缘的特点

归属性：一般来说，特定的数据归属于特定的组织或者个人。

多源性：同一个数据可以有多个来源；一个数据也可以是多个数据经过加工生成的，而且这种加工过程可以是多个。

可追溯性：数据的血缘关系体现了数据的生命周期，体现了数据从产生到消亡的整个过程，具备可追溯性。

层次性：数据的血缘关系是有层次的。对数据进行分类、归纳、总结等描述信息又会形成新的数据，不同程度的描述信息形成了数据的层次。

2.3 大数据平台现状

在我们的大数据平台中，任务处理主要依赖于Hive、Spark和Doris等组件，其中Hive承担着大规模数据处理和批量计算的核心任务。目前对于Hive血缘的分析还停留在基于静态SQL人工识别并维护的层面，并未实现血缘数据自动化提取和动态更新。因此下文主要对Hive中数据血缘进行研究，并基于此实现血缘数据的提取、解析以及可视化的全链路流程。

三、Hive数据血缘

3.1 Hive数据血缘方案介绍

Hive作为离线数仓分析工具，自带了数据血缘分析的解决方案：

表级别：org.apache.hadoop.hive.ql.tools 下的LineageInfo类

列级别：org.apache.hadoop.hive.ql.hooks.LineageLogger类

3.2 Hive数据血缘实现原理

这一章节我将从HiveSQL的解析过程、Hook函数来介绍Hive是如何实现数据血缘的。

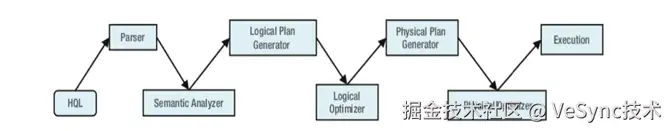

3.2.1 Hive的解析过程

Hive的解析过程包括词法分析、语法分析、语义分析、生成逻辑计划、优化和生成物理计划。具体展开如下：

  • Hive 根据 Antlr 定义的词法、语法规则完成词法、语法分析将 HQL 解析为 AST Tree 即抽象语法树;检查 AST 中的表名、列名和数据类型，确保所有引用的对象在 Hive 元数据中存在；
  • 深度遍历AST进行语义解析，将 AST 替换成 QueryBlock(QB)，QB 可以理解为最小的语法单元，将 AST 每一个节点单独取出来并封装成一个个 QB，同时在这里替换元数据里的信息；
  • 遍历 Query Block，解析为操作树 OperatorTree，生成逻辑执行计划；
  • 创建逻辑执行计划优化器和物理执行计划优化器、处理视图、生成表的统计信息；
  • 逻辑优化器进行操作树变换，合并多余的 ReduceSinkOperator，减少 shuffle，即对应的列剪枝、分区剪枝以及 Join 顺序优化等操作。所有的优化操作都对应一个 Transform 对象，并被放置在 Optimizer 的一个 List 中；
  • 遍历 Operator Tree，将操作树转变为对应的 MapReduce 任务，生成物理执行计划；
  • 物理优化器进行 MapReduce 任务变换，针对最后生成 DAG 图进行优化，生成最终的执行计划。

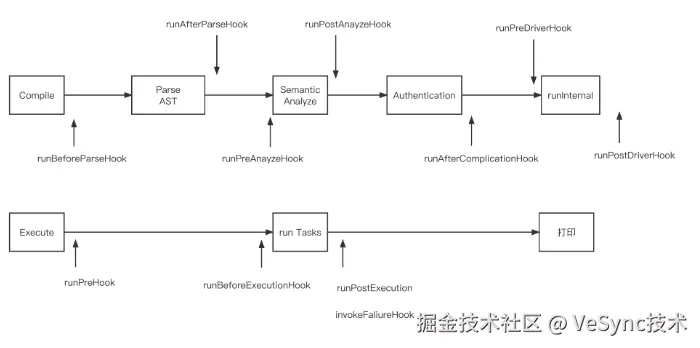

3.2.2 Hook函数

Hook是一种在处理过程中拦截事件，消息或函数调用的机制。Hive hook是绑定到了Hive内部的工作机制，无需重新编译Hive。Hive hook提供了使用Hive扩展和集成外部功能的能力，相当于一个可以在查询处理的各个步骤中运行/注入代码的插件。根据钩子的类型，它可以在查询处理期间的不同点调用。

3.2.2.1 Hook函数类型

Pre-execution hook：在执行引擎执行查询之前，将调用Pre-execution hooks。需要在Hive的查询计划优化后才会调用。

Post-execution hook：在查询执行完成之后以及将结果返回给用户之前，将调用Post-execution hooks 。

Failure-execution hook：当查询执行失败时，将调用Failure-execution hooks 。

Pre-driver-run 和Post-driver-run hook：在Driver执行查询之前和之后分别调用。

Pre-semantic-analyzer 和 Post-semantic-analyzer hook：在Hive在查询字符串上运行语义分析器之前和之后分别调用。


3.2.2.2 Hook函数的应用

Hive源码中实现了一些Hook，具体有以下几个例子：

DriverTestHook：实现了HiveDriverRunHook的preDriverRun方法（对postDriverRun是空实现），用于打印输出的命令。

PreExecutePrinter和PostExecutePrinter：分别实现了pre execute和 post execute hook，它将参数打印到标准输出。

LineageLogger：是一个ExecuteWithHookContext，实现了post execute hook，它将查询的血缘信息记录到日志文件中。 LineageInfo包含有关query血统的所有信息。

3.3 生成血缘数据

这一章节我将介绍如何使用Hive提供的类生成血缘数据。

3.3.1 表血缘生成

表血缘数据基于LineageInfo实现，下面是LineageInfo的main方法：

public static void main(String[] args) throws IOException, ParseException,
    SemanticException {

  String query = args[0];

  LineageInfo lep = new LineageInfo();

  lep.getLineageInfo(query);

  for (String tab : lep.getInputTableList()) {
    System.out.println("InputTable=" + tab);
  }

  for (String tab : lep.getOutputTableList()) {
    System.out.println("OutputTable=" + tab);
  }
}

可以看出LineageInfo会根据输入的SQL查询，输出对应的上下游数据表。下面我们传入一个测试sql：

insert overwrite table vesync_warehouse.test_1 select * from t2 join t3

返回结果如下：

InputTable=t2
InputTable=t3
OutputTable=vesync_warehouse.test_1

3.3.2 列血缘生成

列血缘基于LineageLogger实现，前面提到LineageLogger实现了post execute hook，因此需要在SQL执行完成后才会将血缘数据写入到日志文件中。使用方法如下：

1.hive-site.xml文件中增加以下配置（此处为全局配置，也可在执行SQL时动态指定该配置）

<property>
    <name>hive.exec.post.hooks</name>
    <value>org.apache.hadoop.hive.ql.hooks.LineageLogger<value/>
</property>

2.后续SQL执行结束后，血缘数据JSON就会打印在终端上。生成的血缘JSON如下所示：

"version":"1,
"user":"appuser",
"timestamp":1695030974,
"duration":9777,
"jobIds":[],
"engine":"tez",
"database":"default",
"hash":"192462ad588d8bd7b0dfcaea1c462f51",
"queryText":"sql",
"edges":[ { "sources":[], "targets":[0], "expression":"'118694510'", "edgeType":"PROJECTION" }, { "sources":[17,18], "targets":[0,1], "expression":"((ods_track_event.event = 'ViewDevicePage') and (ods_track_event.partition_date = '2023-09-18')", "edgeType":"PREDICATE" }],
"vertices":[ { "id":0, "vertexType":"COLUMN", "vertexId":"vesync_warehouse.ods_track_event.distinct_id" }, { "id":1, "vertexType":"COLUMN", "vertexId":"vesync_warehouse.ods_track_event.time" } ]

参数说明：

version:自定义版本号

user:当前用户

timestamp:时间戳

duration:当前系统时间与timestamp的差值

jobIds:任务列表

engine:计算引擎

database:当前数据库

hash:根据sql语句生成的md5哈希

queryText:SQL语句

vertices：顶点。代表参与DAG的节点元素。id从0开始自增，vertexType有COLUMN和TABLE两个值，vertexId为对应的列名或表名

edges：边。代表DAG的流向，由sources指向targets，edgeType有PROJECTION（投影）和PREDICATE（谓语）两种类型。PROJECTION对应的edge即为我们需要的血缘数据 ，PREDICATE为过滤逻辑

3.若需要保存血缘数据，则还需要在hive-log4j.properties文件下添加以下配置。默认会输出至hive的运行日志中。

log4j.logger.org.apache.hadoop.hive.ql.hooks.LineageLogger=INFO

四、数据血缘在大数据平台的实现和应用

4.1 背景

在我们的大数据平台中，代码托管和版本管理使用GitLab进行维护，所有的任务代码都存放在sqlManager模块的task目录下。由于业务需求的变化和数据处理流程的不断调整，团队每天都会向GitLab进行新的代码提交（push），并且这些提交可能包含新的任务逻辑或者对现有代码的修改。这些变化直接影响到数据处理流程。为了确保数据处理的准确性和可追溯性，我们需要及时感知到每次代码变更，自动更新相关的血缘数据。如果不能动态跟踪和更新这些变化，可能会导致血缘关系的失真，从而影响到数据质量管理、调试和故障排查。基于此，我们需要建立一种机制，能够监控GitLab的代码变动，自动化地更新数据血缘信息，以确保系统的稳定性和高效性。

4.2 数据血缘全链路的实现

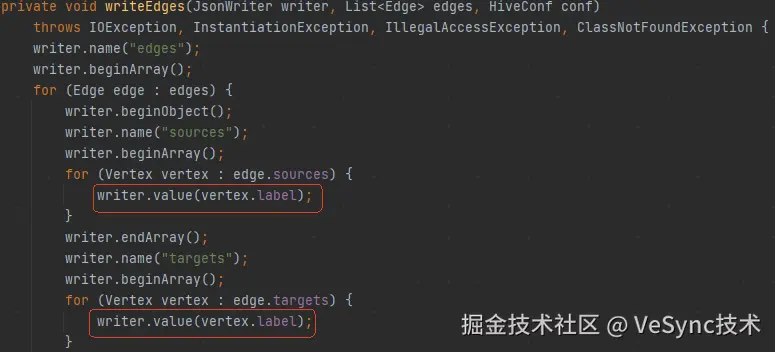

改写LineageLogger类

上文提到LineageLogger生成的列级血缘数据中，数据列使用对应的ID来标识，可读性较差，不利于后续血缘解析。故对源码进行修改，将ID替换为对应的列名。


生成血缘数据到文件

上文中提到生成血缘数据需要执行SQL，为了不影响线上数据，以下操作均在测试环境中进行。

1.为了确保血缘信息与最新的SQL代码同步，首先需要定时从Git仓库中获取有变更的文件。通过以下命令我们可以筛选出前一天合并到dev分支的提交，并获取这些提交中有添加、修改或重命名操作的文件。

git log --since="${yesterday} 16:00:00" --until="${today} 15:59:59" --merges --pretty=format:"%h" --grep="into 'dev'" | xargs -I {} git diff --name-status {}^ {} | grep -E '^(A|M|R)' | awk '{if (substr($1,1,1) == "R") print $3; else print $2}'

2.鉴于每日变更文件数量可能较多，一次性执行耗时较长，因此分目标表提取变更文件中的SQL语句，写入临时SQL文件中。

3.指定hive.exec.post.hooks为改写后的血缘类com.etekcity.hive.hooks.CustomHook，执行以上临时SQL文件即可生成血缘数据到文件中。

4.血缘数据默认会生成在Hive日志中，不利于下游读取解析，故需要对hive-log4j.properties文件修改，实现血缘和日志的分离存储。以下配置会将血缘数据写入到hive默认日志目录下的hive-lineage.log文件中

appenders = console, DRFA, lineage
appender.lineage.type = File
appender.lineage.name = lineage
appender.lineage.fileName = ${sys:hive.log.dir}/hive-lineage.log
# Use %pid in the filePattern to append <process-id>@<host-name> to the filename if you want separate log files for different CLI session
appender.lineage.layout.type = PatternLayout
appender.lineage.layout.pattern = %d{ISO8601} %5p [%t] %c{2}: %m%n
# list of all loggers
loggers = NIOServerCnxn, ClientCnxnSocketNIO, DataNucleus, Datastore, JPOX, PerfLogger, AmazonAws, ApacheHttp,CustomHook
logger.CustomHook.name = com.etekcity.hive.hooks.CustomHook
logger.CustomHook.level = INFO
logger.CustomHook.additivity = false
logger.CustomHook.appenderRef.CustomHook.ref = lineage

血缘可视化

前面步骤中我们已经将血缘数据写入到hive-lineage.log，但仅有血缘数据无法清晰呈现数据表和数据列之间的关系，因此还需要对其解析，实现可视化。

血缘数据解析

以下方法用于从日志中提取出每个表和列的血缘关系，并将其存储在 column_result 和 table_result 字典中。

def analyze_lineage_data():
    column_result = {}  # 存储列级血缘关系
    table_result = {}   # 存储表级关系

    with open('/data/logs/hive/hive-lineage.log', 'r') as file:
        for line in file:
            json_data = json.loads(line.split(' hooks.CustomHook: ')[1])
            edges = json_data.get('edges', [])  # 获取 edges 信息

            for edge in edges:
                sources = edge.get('sources', [])
                targets = edge.get('targets', [])
                edge_type = edge.get('edgeType')

                for target in targets:
                    # 提取目标表名
                    target_table_name = '.'.join(target.split('.')[:-1])
                    if edge_type == 'PROJECTION':
                        pattern = re.compile(r'\w+\.\w+\.\w+')
                        if not pattern.match(target):
                            continue

                        target_table_column_source_dict = column_result.get(target_table_name, {})

                        source_column_set = target_table_column_source_dict.get(target, set())

                        # 添加列血缘
                        for source in sources:
                            source_column_set.add(source)

                        target_table_column_source_dict[target] = source_column_set
                        column_result[target_table_name] = target_table_column_source_dict


                    source_table_set = table_result.get(target_table_name, set())

                    # 添加表血缘
                    for source in sources:
                        source_table_set.add('.'.join(source.split('.')[:-1]))

                    table_result[target_table_name] = source_table_set

    return column_result, table_result
血缘数据推送

基于解析出的血缘关系，我们构建详细的列级血缘信息 (fine_grained_lineage_list) 和表级血缘信息 (upstream_tables_list )，并推送至DataHub，关键代码如下。详细可参考datahub官方文档给出的提交细粒度血缘的脚本：lineage_emitter_dataset_finegrained.py

def send_lineage_data():
    for target_table_name, lineage in column_result.items():
        upstream_tables_list = []
        source_table_set = table_result.get(target_table_name)

        for source_table_name in source_table_set:
            upstream_tables_list.append(Upstream(datasetUrn(source_table_name), type=DatasetLineageType.TRANSFORMED))

        # 列级血缘list
        fine_grained_lineage_list = []

        for target_column, source_column_set in lineage.items():
            # 上游list
            upstream_str_list = []

            # 下游list
            downstream_str_list = []

            target_column_split = target_column.split('.')
            downstream_field_name = target_column_split[-1]
            downstream_table_name = '.'.join(target_column_split[0:-1])
            downstream_str_list.append(fieldUrn(downstream_table_name, downstream_field_name))

            for source_column in source_column_set:
                source_column_split = source_column.split('.')
                upstream_field_name = source_column_split[-1]
                upstream_table_name = '.'.join(source_column_split[0:-1])
                upstream_str_list.append(fieldUrn(upstream_table_name, upstream_field_name))

            fine_grained_lineage = FineGrainedLineage(upstreamType=FineGrainedLineageUpstreamType.DATASET,
                                                     upstreams=upstream_str_list,
                                                     downstreamType=FineGrainedLineageDownstreamType.FIELD_SET,
                                                     downstreams=downstream_str_list)
            fine_grained_lineage_list.append(fine_grained_lineage)

        # upstreams为表血缘，fine_grained_lineages为列级血缘
        field_lineages = UpstreamLineage(upstreams=upstream_tables_list, fineGrainedLineages=fine_grained_lineage_list)

        lineage_mcp = MetadataChangeProposalWrapper(
            entityType="dataset",
            changeType=ChangeTypeClass.UPSERT,
            entityUrn=datasetUrn(target_table_name),
            aspect=field_lineages
        )
        # 调用datahub REST API推送血缘
        datahub_emitter = DatahubRestEmitter('localhost:8080')
        datahub_emitter.emit_mcp(lineage_mcp)
血缘数据可视化

数据推送至DataHub之后即可实现可视化，在此界面我们可以清楚的看到各个数据表以及字段之间的关系：


4.3 数据血缘的应用

1.影响分析，当我们对表结构做变更的时候，在事前需要感知这个变更的影响。处于血缘上游的负责人在修改对应的任务的时候，需要通过血缘来查看自己的下游，来判断这个修改的影响，针对修改兼容性或者链路重要性，来对应的做一些操作。在此前没有数据血缘的时候，仅能在模块代码中根据表名去搜索下游，有时会出现遗漏的情况，从而导致下游数据不完整或者不可用，现在通过数据血缘监控没有再发生过类似的线上问题。

2.归因分析，当数据表出现问题时，通过查询血缘的上游，逐级寻找到血缘上游改动的任务节点来排查出造成问题的根因。在定位到问题后，我们会去修复数据，在修复数据的时候，又可以通过血缘来查找表的依赖关系，对受影响的下游任务进行重跑。在数仓中维度表的用途非常广泛，如果维度表出现问题，在没有血缘的情况下，仅仅是梳理下游依赖便要耗费大量时间，在修复数据时也有可能遗漏。而基于可视化血缘可以帮助数据开发快速定位问题，高效修复数据，在提升效率的同时又确保数据的完整性和一致性。

3.数仓治理。数仓规范化治理包括清理数仓中分层不合理的引用，或者是数仓分层整体不规范，存在一些冗余的表。比如，两个表来自同一个上游表，但是它们在不同层级，这些冗余的表就需要被清理掉，而在没有血缘的情况下便很难发现该问题。

五、总结与展望

5.1 总结

本文首先介绍了数据血缘的定义和特点，随后详细探讨了Hive数据血缘的实现原理及其生成过程，分析了表血缘和列血缘的生成方式。接着讨论了数据血缘在大数据平台中的实现，涵盖了数据血缘全链路的实现过程，包括LineageLogger类的改写、血缘数据生成与推送、数据解析与可视化。最后，本文探讨了数据血缘在数据开发、数据安全等领域的应用，全面阐述了数据血缘在现代数据管理中的重要价值。

5.2 展望

1.Hive血缘数据生成需要基于SQL执行，实时性较差且较为耗费资源。为了弥补当前方法的局限，数据血缘生成可以从更底层的技术实现入手，通过对SQL进行词法分析和语法分析，结合元数据实现无需实际执行SQL，即可自动生成数据血缘信息。

2.目前我们仅实现了Hive 单数据源血缘全链路，但在Doris可以访问和分析来自多个异构数据源的数据，如何生成Doris的数据血缘，这部分待后续调研解决中。

3.DataHub在V0.12.0版本后提供了基于数据库查询日志的血缘生成方案，可通过SQL查询连接器，从查询日志中提取列级数据血缘和表使用情况统计，在SDK中也提供了parse_sql_lineage()方法，解析SQL获取血缘。后续考虑基于此来实现血缘的全链路流程。

4.除了可解析的 SQL ，日常还会涉及到代码类型的任务，如Flink 或者 Spark 的 JAR 任务。未来会对非侵入式的非 SQL 类型血缘采集的技术进行调研，从而在任务运行过程中拿到血缘数据。
