一、产品介绍
产品名称: 通用TTL 二代证读卡器模组
产品型号: CS-007
1.1 简介
中软高科 CS-007通用 TTL 嵌入式身份证读卡器模组是本公司根据市 场手持机及平板的需求，开发的通用读卡设备，主要是为了满足手持机和平板内部 空间小，需要小尺寸的模组才能安装，当前支持的接口方式为 USB、TTL，电源采 用 USB 口取电。
1.2 主要特性
通信接口方式：默认 TTL
支持外国人永久居留身份证识读
支持港澳台居民居住证
供电 5V
兼容 ISO/IEC 14443
第二代身份证鉴别真伪
产品稳定、可靠
1.3 应用范围
适用于需要二代居民身份证读卡类功能终端
二、基本参数
| 型号 | CS-007 |
| 保密模块 | 居民身份证验证安全控制模块 |
| 读卡距离 | 0～3cm |
| 工作频率 | 符合 ISO14443 Type B 标准；13.56MHz |
| 调制输出 | 调制输出比特率 106Kbit/s（fc/128）;调制方式 ASK 调制; 调制系数 8％～14％;编码方式 NRZ-L |
| 天线能量输出 | 天线表面电磁场强度 Hmax≤7.5A/m rms; |
| 天线表面 3cm 处电磁场强度 Hmin≥1.5A/m rms | |
| SDK 平台支持 | 支持 android/windows 操作系统；SDK 支持 android/windows /vc/delphi 及网页调用； |
| 工作温度 | 0℃至+50℃ |
| 贮运温度 | -40℃至 60℃ |
| 工作湿度 | <90％RH |
| 贮运湿度 | 20％至 93％RH(40℃) |
| 大气压力 | 86Kpa～110Kpa |
| 可靠性 | 平均无故障工作时间（MTBF）不小于 1 万小时 |
| 接口 | TTL/USB 可选 |
| 适用标准 | GA 450 2013 《台式居民身份证阅读器通用技术要求》GA 467 2013 《居民身份证验证安全控制模块接口技术规范》 GA/T 1011-2012 《居民身份证指纹采集器通用技术要求》《2017 版外国人永久居留身份证芯片机读信息规则（试行）》 《2018 版港澳台居民居住证机读信息规范（试行）》 |
三、产品规格（组成部分）
3.1 居民身份安全控制模块
3.2 控制主板

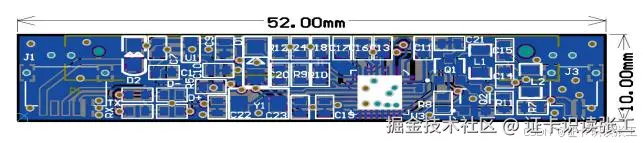

控制板尺寸：52x10 mm
3.3 天线板
图 3-1 天线板实物图
图 3-2 天线板尺寸图

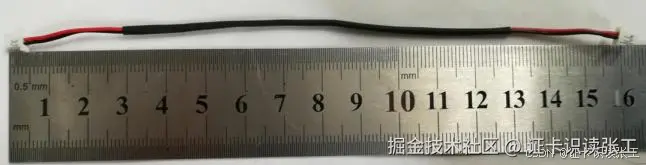

3.4 天线板连接线
天线尺寸：16cm
3.5 接口定义(参见下图 ）：
3.6 读卡板应用结构框图
********
图 3.6.1 读卡板应用结构框图
四、装箱物料清单
| 项目 | 物料名称 | 数量 | 备注 |
| 1 | 控制板 | 1 | |
| 2 | 天线板 | 1 | |
| 3 | 天线连接线 | 1 | 长 100mm |
| 4 | SAM 模块 | 1 | 公安部特供第二代居民身份证阅读 机具专用控制模块 |
| 5 | USB 连接线 | 1 | |
| 6 | 气泡袋 | 1 | 专用气泡袋 |
