传统开关如何改装智能开关
随着智能家居越来越普及，使用智能开关的家庭越来越多。如果希望安装智能开关，那么在装修的水电阶段就要提前设计好（只装单控且预留零线）。但是大多数情况下例如精装房，或者是老房子想要改装智能开关的话，就需要对线路进行一些改造。
电路相关基础概念
首先我们需要知道一些电路相关的基础概念
入户线
进入到住户家里的线路，一共有三条：地线、火线（L）、零线（N） 。
- 地线（黄绿色）：一端接接地金属体，另一端进入家中
- 火线（红色）：一端接国家电网的电表，另一端进入家中
- 零线（蓝色）：一端接国家电网的电表，另一端进入家中
火线跟零线相当于电源的正负极。
入户线通过总空气开关来对家中的电路进行通电，它就相当于家庭中使用的总电源。
负载/用电设备
家中所有电器及所有用到电的设备都叫做负载或者用电设备。所有的用电设备必须同时接火线跟零线才能通电，这时因为只有闭合回路才能形成电流，电流从入户线的火线流出，从用电设备的火线流入，零线流出，回到入户线的零线形成闭合回路。
所以所有的用电设备都必须有两个接口，分别接家庭电路中的火线跟零线。
开关
上面说过，吸顶灯是一个负载设备，它一端接火线，一端接零线，这样就可以保持通电常亮的状态，如果我们希望可以手动控制它的亮跟灭，就在 火线 跟 灯 中间增加一个开关，来实现线路的通和断。
那么这样的话，开关一端接火线，另一端接灯（控线）。在开关盒中，可以通过电笔来判断是火线还是灯控线，有电的是火线。
事实上零线也是没电的，但是传统布线不会在开关盒里放零线，所以不用考虑零线的问题。
tips：智能开关分为 单火版 跟 零火版，单火版不需要接零线，零火版需要接零线。
传统开关布线方式
传统开关常见的布线方式有单控、双控、三控及多控。
- 单控：一个开关控制一个（组）灯
- 双控：两个开关同时控制一个（组）灯
- 三控：三个开关同时控制一个（组）灯
- 多控：多个开关同时控制一个（组）灯
传统开关布线方式是没有零线的，所以在开关底盒里只有火线跟灯控线，没有零线。
改造方案
智能开关只能适用于单控，所以如果想要装智能开关，在装修阶段就只能使用单控的布线方式；如果是改造的话，就需要将多控改成单控。
前面也说过，智能开关分两类，一种单火版，一种零火版，它们的使用区别在于是否接零线。由于零线在传统开关的布线方式中是不需要的，所以如果是新装修的话，可以使用零火版，只要在开关盒中预留零线即可；如果是改装的话，那就只能使用单火版，当然也可以后期改加零线，造价会更贵一点。
根据使用的智能开关类型不同会有不同的改造方案。
单控开关（以单开为例）
传统单控开关

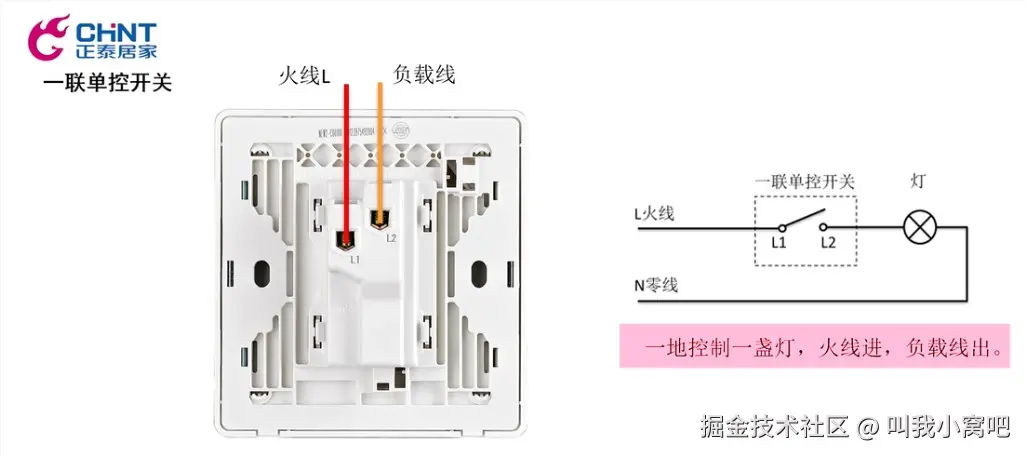

传统单控开关示意图如下，背后有两个接线位点，分别用来接火线跟灯控线
86底盒中有一跟火线，一根灯控线，开关的 L1 位点接火线，L2 位点接灯控线。
如果是使用一个双控开关来替代单控开关，接线方式相同，只接 L1 L2 即可。
改单火版开关
直接按照对应端口将火线跟灯控线接入单火版开关即可
改零火版开关
需要单独拉一根零线，可以直接从空气开关拉过来，也可以从灯拉过来
双控开关
传统双控开关

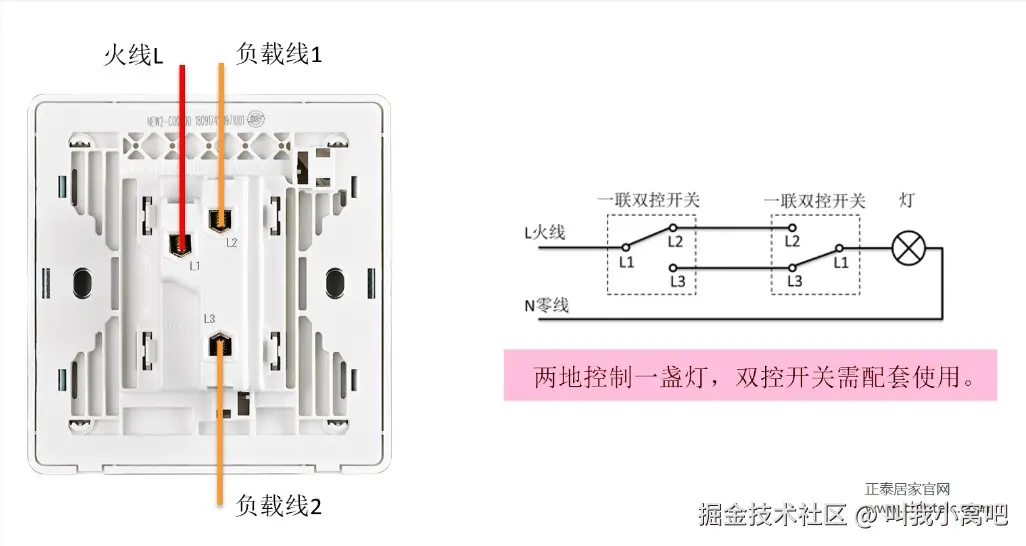

传统双控开关示意图如下，背后有三个接线位点
双控布线需要用到两个双控开关，分别为开关一和开关二；
开关一的86底盒中有三根线，一根为火线，另外两根为与开关二相连的互控线；
开关二的86底盒中也有三根线，一根为灯控线，另外两根为与开关一相连的互控线。
接线方式：
开关一：L1 接火线 ， L2、L3 通过互控线与开关二对应点相连
开关二：L1 接灯控线， L2、L3 通过互控线与开关一对应点相连
改单火版开关
思路：将开关一改成单控线路，把开关二取消掉
操作步骤：
- 将开关二的所有线取下来，将灯控线与 L2 的互控线相连，L3 不用 ；
- 将开关一替换成智能开关；
- 将开关二换成无线开关。
改零火版开关
传统双控开关改零火版开关有两种方案
-
方案一：在单火版的基础上，拉一根零线到开关一的86底盒里，接到智能开关上即可；
-
方案二：在单火版的基础上，将两个开关都改成零火版智能开关
操作步骤：
- 引两条零线分别到两个开关的86底盒中；
- 将开关一86底盒中的火线一分二；
- 现在开关一的底盒中有一条零线，两条火线，一条灯控线，一条互控线；开关二的底盒中有一条零线，一条互控线
- 将开关一换上零火版智能开关，接上一条零线，一条火线，一条灯控线，将另一条火线跟互控线连接；
- 在开关二的底盒中，一条互控线跟灯控线已经连接了，另一条互控线跟开关一的底盒中的火线连接了，还有一条零线，将零线跟火线连接到零火版智能开关即可
三控开关
传统三控开关
传统三控布线是在双控的基础上，增加了一个双开双控的开关，如下
开关一：L1 + 多控 L2-1 L2 + 多控 L2-2
开关二：L1 + 多控 L1 L2 + 多控 L2
多控：对角相接 L1-1 + L2-2 L2-1 + L1-2
接线思路总结：多控开关的接线口相当于两个双控开关组合，在接线时开关一（接火线）与多控右边对应位置相接，开关二（接灯控线）与中间对角位置相接，剩下的左边上下两个接口用于对角相接。
改单火版开关
我们也可以选择两个双控开关其一来作为单控开关，但是选择多控开关作为单控开关方案更简洁，也更容易改装为零火版。
