一、产品介绍
产品名称:通用第二代居民身份证读卡器离线模组
产品型号:CS-717
1.1 简介
中软高科 CS-717 模组，是一款嵌入式非接触式第二代居民身份证专用读卡板。 读卡板的内部包含时钟、USB、射频放大等电路，接口兼容“居民身份证认证安全 模块（SAM）”。具有连接方便、读卡速度快、 自动找卡和阅读、开放性好，可应用 到各种系统中、集成性强，提供 SDK 便于系统集成及客户二次开发等特点。
应用场景：公安系统、民政、金融、政法、税务、工商、宾馆、民航、邮局、 证券、社保等行业进行身份确认。
1.2 应用范围
适用于需要二代居民身份证读卡类功能终端
二、产品主要性能参数
2.1 主要特性
通信接口方式：默认 TTL
支持外国人永久居留身份证识读
支持港澳台居民居住证
供电 5V
兼容 ISO/IEC14443
第二代身份证鉴别真伪
产品稳定、可靠
2.2 性能参数
| 通讯接口 | USB |
| 工作频率 | 13.56MHz |
| 调制输出比特率 | 106Kbit/s |
| 调制方式 | ASK 调制 |
| 编码方式 | NRZ-L |
| 调制波形 | 符合 ISO/IEC14443Type B 标准 |
| 天线能量输出 | 天线表面磁场强度（Hmax）≤ 7.5A/m rms；天线表面法线方向 3cm 处电磁场强度（Hmin）≥1.5A/m |
| 读卡距离 | 0～4cm |
| 读卡速度 | 600~800ms |
| 供电 | 5V |
| MTBF | >10000 小时 |
| 工作温度 | 0℃~50℃ |
| 储运温度 | -40℃~60℃ |
| 工作湿度 | ＜90%RH |
| 储运湿度 | 20%～93%RH（40℃) |
| 大气压力 | 86Kpa～110Kpa |
三、产品规格（组成部分）
3.1 控制板
图 3.1.1 控制板正面实物图
图 3.1.2 控制板反面实物图
图 3.1.3 控制板尺寸图

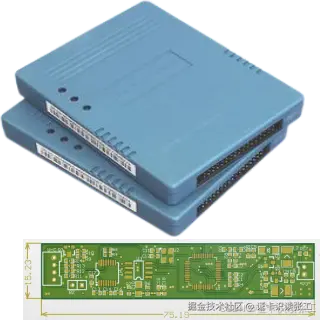

3.2 天线板
图 3.2.1 天线板实物图 图 3.2.2 天线板尺寸图
3.3 居民身份证认证安全模块（SAM）
图 3.3.1 SAM 模块实物图
尺寸规格：100×80×15（单位：mm）

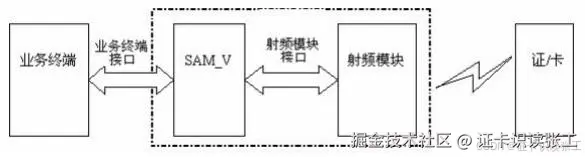

3.4 读卡板应用结构框图
图 3.4.1 读卡板应用结构框图
四、装箱物料清单
| 项目 | 物料名称 | 数量 | 备注 |
| 1 | 控制板 | 1 | |
| 2 | 天线板 | 1 | |
| 3 | 天线连接线 | 1 | 长 100mm |
| 4 | SAM 模块 | 1 | 公安部特供第二代居民身份证阅读机具 专用控制模块 |
| 5 | USB 连接线 | 1 | |
| 6 | 气泡袋 | 1 | 专用气泡袋 |
