品设计模式 - (创建型) 抽象工厂模式 Abstract Factory

jooLs薯薯熹
223 阅读12分钟
这里写图片替代文字

总结 - 写在前面

适用的场景？

  • 系统不依赖于产品实例的具体创建、组合及表达方式，这是应用所有工厂模式的基础。
  • 系统需要由多个系列的产品组合以形成得到一个产品簇（即多个产品系列的具体产品需要组合），并且需要支持动态切换产品簇
  • 需要提供一个具有统一接口的能直接获取一整产品簇的类库，使得客户端无需关心具体产品的创建组合等细节。

本质？

选择产品簇的实现。

解决了什么问题？

工厂模式的遗留问题: 一个具体工厂只能创建一类产品

体现了设计模式中的什么原则？

  • 更符合开闭原则 - 新增一种抽象产品类的时候，只需要添加相应的具体产品类和相应的工厂子类即可
  • 单一职责- 每个具体工厂类只负责创建具体抽象产品(或组合)对应的产品实现类
  • 非常容易增加具体工厂，仅需要分别实现抽象工厂的抽象部分，如有需要扩展抽象产品也可以扩展实现抽象产品簇的抽象部分；扩充现有的具体产品则需要实现相应抽象产品的抽象部分

和它相关的设计模式?

简单工厂 + 工厂模式

工厂方法模式或简单工厂关注的是单个产品对象的创建；而抽象工厂模式需要注重产品簇对象的创建。

而抽象工厂解决: 需创建一系列产品对象，它们是构建新对象的组成部分，相互间有约束。

三个工厂模式之间的联系

抽象工厂创建的产品簇若简化为只有一个产品，此时抽象工厂与工厂方法差不多，可退化，工厂方法又可退化成简单工厂，此为它们的联系。

抽象工厂的实现中，还可以使用工厂方法来提供抽象工厂的具体实现，彼此之间可以组合使用。

1. 快速入门

目标

提供一个接口，用于创建 相关地对象家族；不关心零件的具体实现，而是只关心接口 (API)。仅使用该接口 (API) 将零件组装成为产品

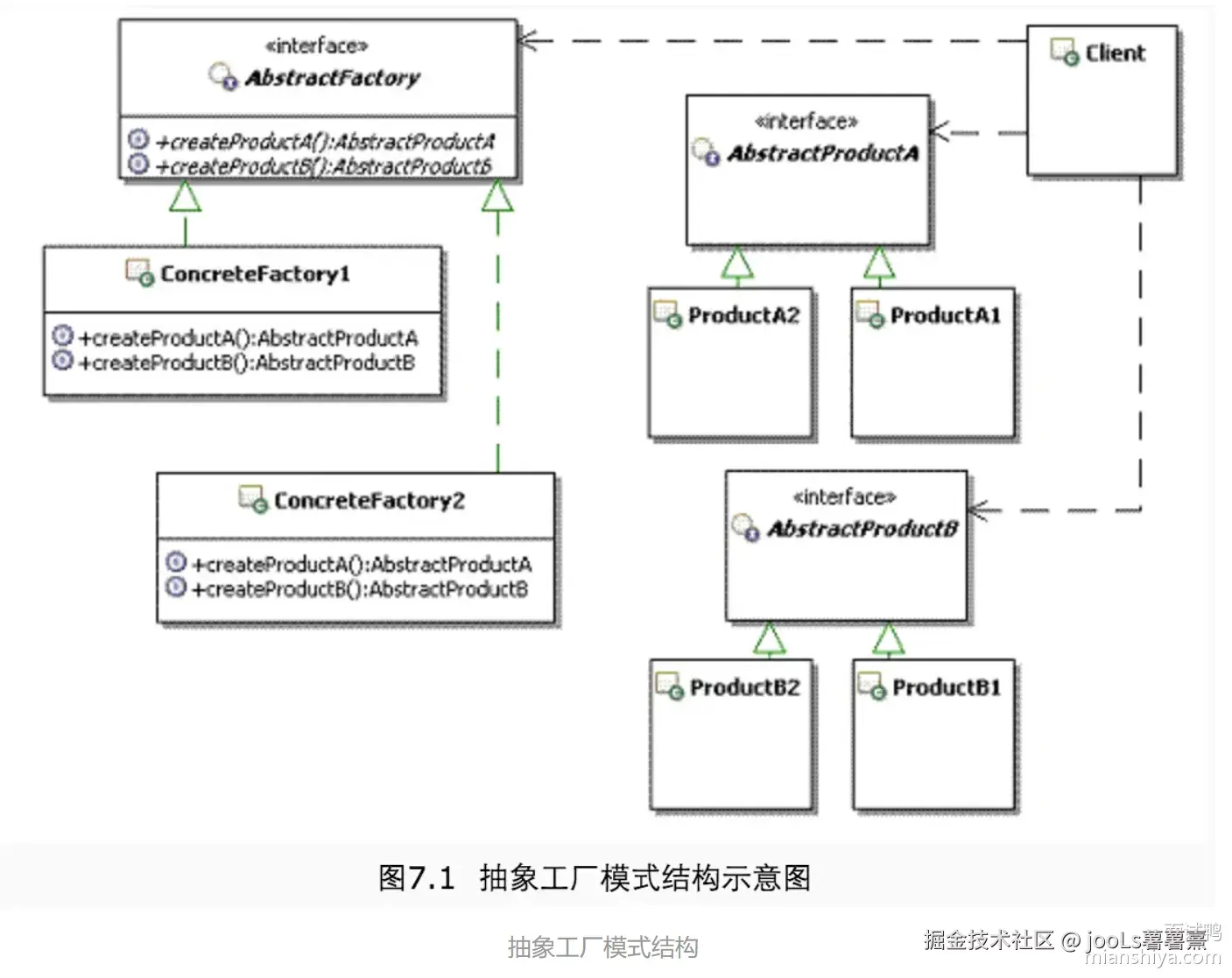

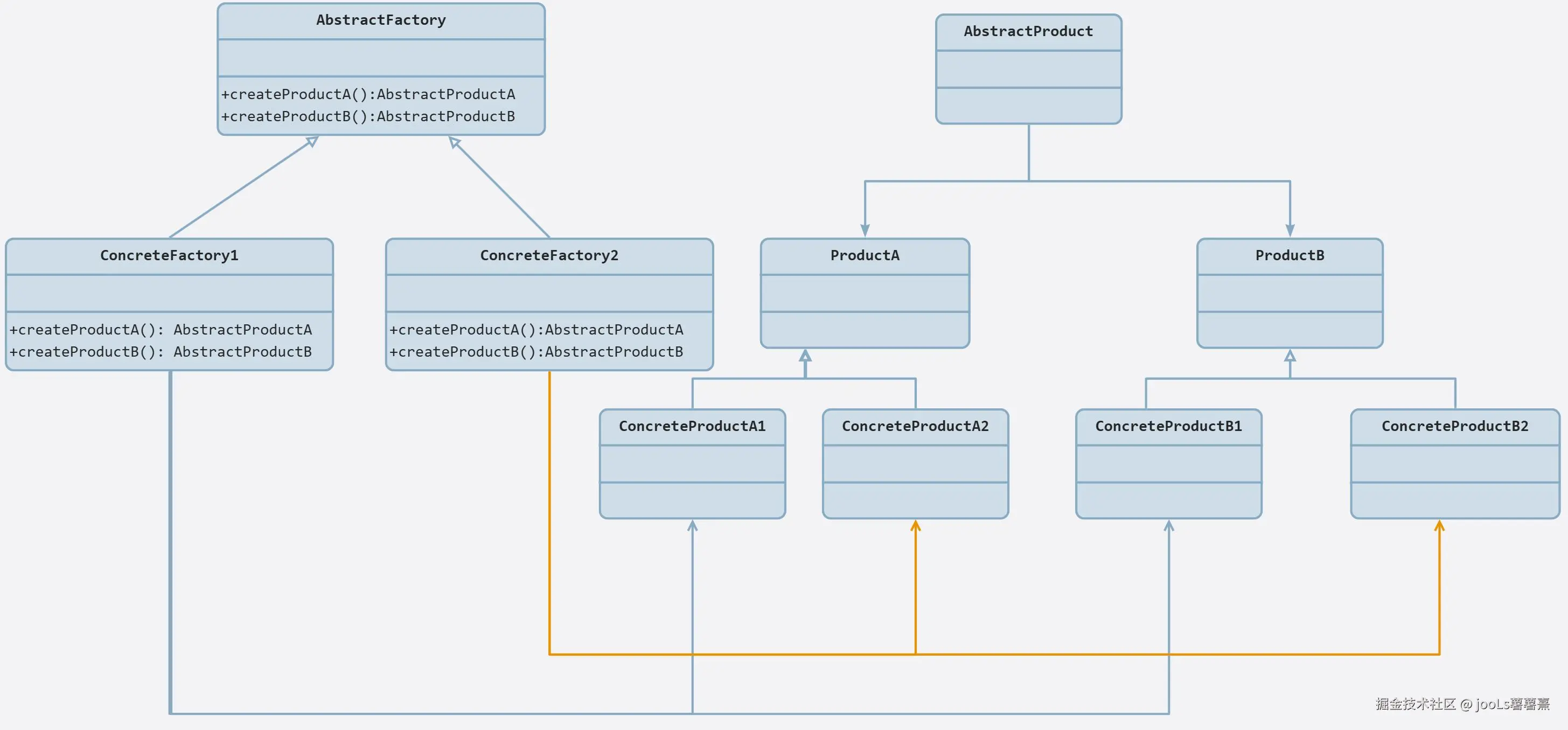

类图

  • 抽象工厂模式关注于创建多个相关的对象。
  • 工厂方法模式则专注于创建单一对象。
  • 在抽象工厂模式里，客户端利用组合的方式调用多个方法以创建一组对象。
  • 而工厂方法模式倾向于采用继承机制来完成对象的构建。

画板

模式组成

组成(角色)关系作用
抽象产品族 AbstractProduct抽象产品的父类描述抽象产品的公共接口
抽象产品 Product具体产品的父类描述具体产品的公共接口
具体产品 Concrete Product抽象产品的子类；工厂类创建的目标类描述生产的具体产品
抽象工厂 AbstractFactory具体工厂的父类描述具体工厂的公共接口
具体工厂 ConcreteFactory抽象工厂的子类；被外界调用描述具体工厂；实现 FactoryMethod 工厂方法创建产品的实例

实现步骤

  1. 创建抽象工厂类，定义具体工厂的公共接口
  2. 创建抽象产品族类，定义抽象产品的公共接口
  3. 创建抽象产品类（继承抽象产品族类)，定义具体产品的公共接口
  4. 创建具体产品类（继承抽象产品类），定义生产的具体产品
  5. 创建具体工厂类 (继承抽象工厂类)，定义创建对应具体产品实例的方法
  6. 客户端通过实例化具体的工厂类，调用其创建不同目标产品的方法创建不同具体产品

2. 入门案例

小成有两间塑料加工厂，A 厂产容器类，B 厂产模具类。现 A 厂地客户需模具类，B 厂地客户需容器类。冲突是无资源开新分厂。解决方案为在原有两厂增设所需功能，A 厂产容器和模具，B 厂也如此。

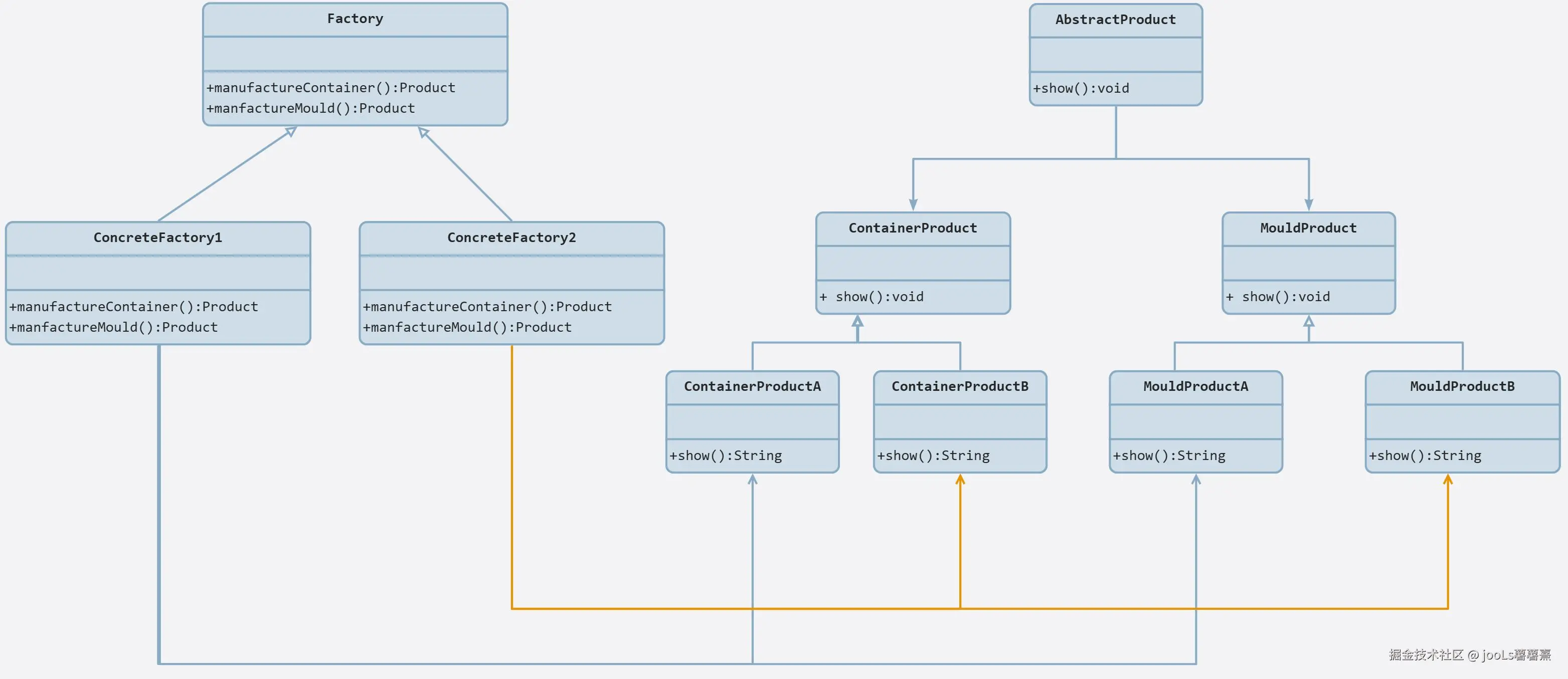

UML 设计

画板

代码实现

  1. 创建抽象工厂类，定义具体工厂的公共接口
public abstract class Factory {

    public abstract AbstractProduct manufactureContainer();

    public abstract AbstractProduct manufactureMould();
}
  1. 创建抽象产品族类，定义具体产品的公共接口
public abstract class AbstractProduct {

    public abstract void show();
}
  1. 创建抽象产品类（继承抽象产品族类)，定义具体产品的公共接口
public abstract class ContainerProduct extends AbstractProduct {

    @Override
    public abstract void show();
}

public abstract class MouldProduct extends AbstractProduct {

    @Override
    public abstract void show();
}
  1. 创建具体产品类（继承抽象产品类），定义生产的具体产品
public class ContainerProductA extends ContainerProduct {
    @Override
    public void show() {
        System.out.println("生产除了容器产品 A");
    }
}

public class ContainerProductB extends ContainerProduct {
    @Override
    public void show() {
        System.out.println("生产出了容器产品 B");
    }
}

public class MouldProductA extends MouldProduct {
    @Override
    public void show() {
        System.out.println("生产出了磨具产品 A");
    }
}

public class MouldProductB extends MouldProduct {
    @Override
    public void show() {
        System.out.println("生产出了磨具产品 B");
    }
}
  1. 创建具体工厂类 (继承抽象工厂类)，定义创建对应具体产品实例的方法
//生产抽象产品的 A 类具体产品
public class FactoryA extends Factory {

    @Override
    public AbstractProduct manufactureContainer() {
        return new ContainerProductA();
    }

    @Override
    public AbstractProduct manufactureMould() {
        return new MouldProductA();
    }
}

// 生产抽象产品的 B 类具体产品
public class FactoryB extends Factory {
    @Override
    public AbstractProduct manufactureContainer() {
        return new ContainerProductB();
    }

    @Override
    public AbstractProduct manufactureMould() {
        return new MouldProductB();
    }
}
  1. 客户端通过实例化具体的工厂类，调用其创建不同目标产品的方法创建不同具体产品
public class Main {

    public static void main(String[] args) {

        Factory factoryA = new FactoryA();
        Factory factoryB = new FactoryB();

        //A厂生产容器 A
        factoryA.manufactureContainer().show();
        //A厂需要磨具 A
        factoryA.manufactureMould().show();

        //B 厂生产容器B
        factoryB.manufactureContainer().show();
        //B 厂生产磨具 B
        factoryB.manufactureMould().show();

        /*
         输出:
            生产除了容器产品 A
            生产出了磨具产品 A
            生产出了容器产品 B
            生产出了磨具产品 B
         */
    }
}

3. 提升案例

题目来源：卡码网KamaCoder

卡码网 - 设计模式之抽象工厂

题目描述

小明家新开了两个工厂用来生产家具，一个生产现代风格的沙发和椅子，一个生产古典风格的沙发和椅子，现在工厂收到了一笔订单，请你帮他设计一个系统，描述订单需要生产家具的信息。

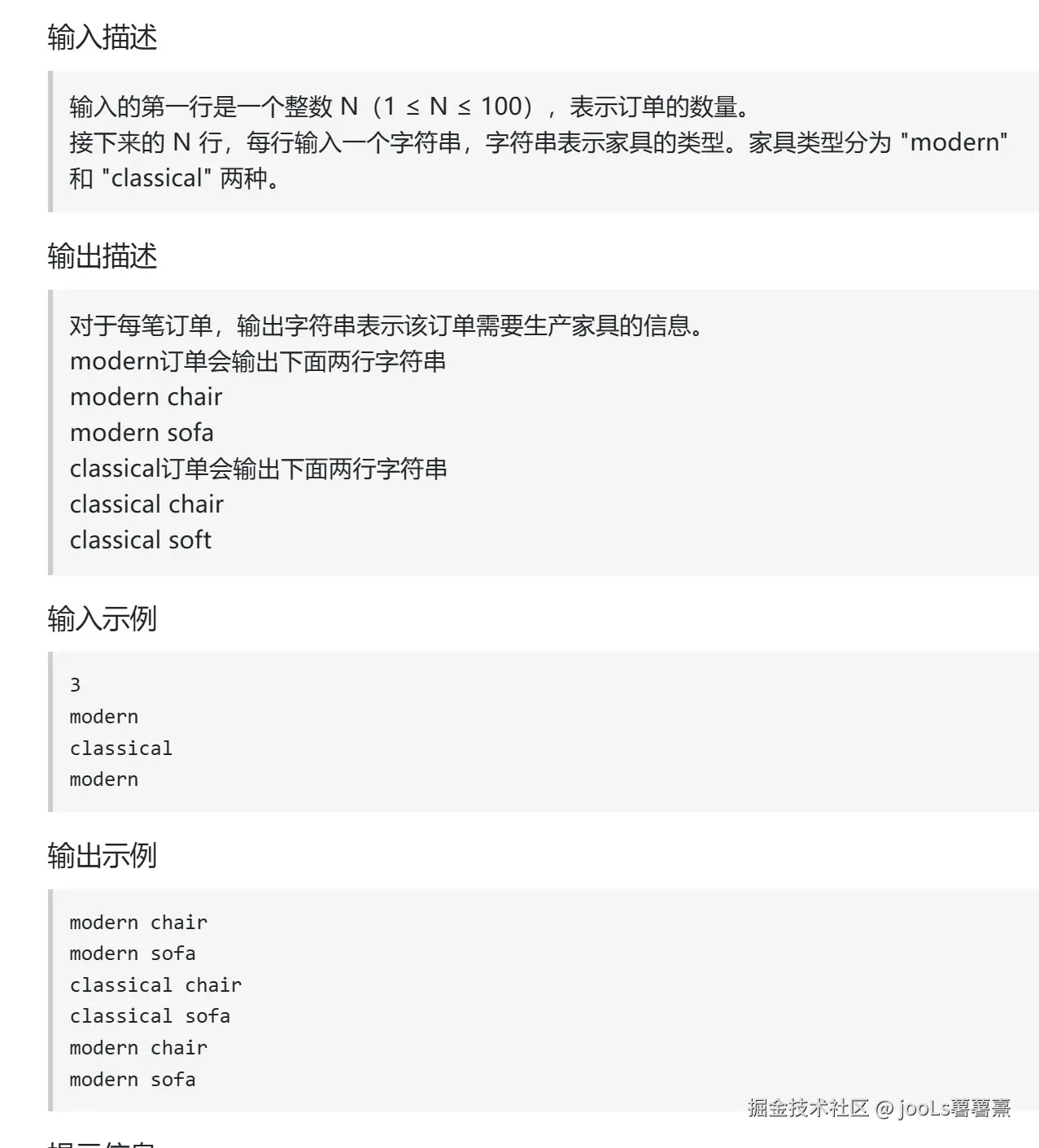

输入输出

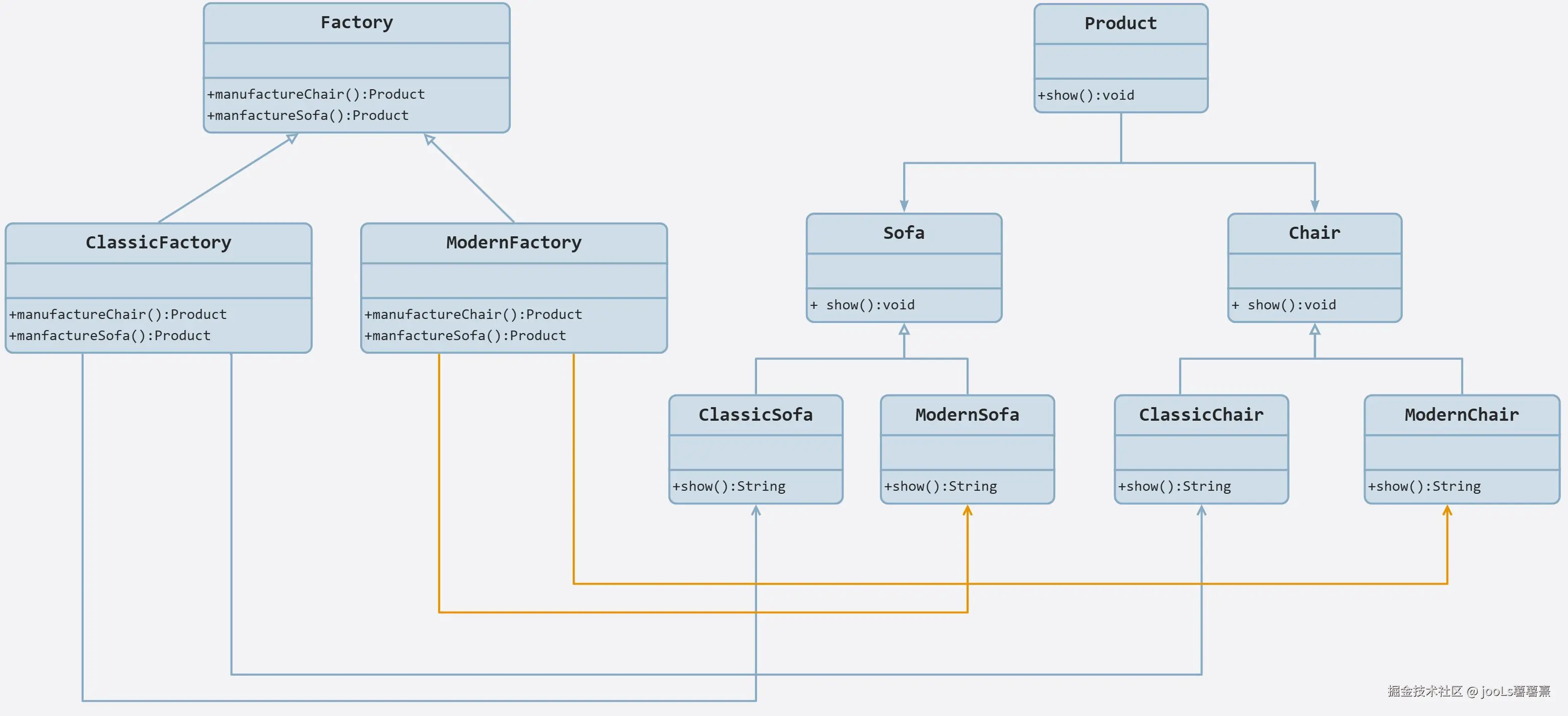

UML 设计

画板

  • 抽象产品簇具有公共方法 show()用于输出信息
  • 抽象工厂类具有制造 Chair 和 Sofa 的能力
  • 具体工厂类根据具体的要求生产 classic或者 modern产品组

由于需要写入到一个文件内实现，因此各个 class 类暂不用 public修饰

  1. 创建抽象工厂类，定义具体工厂的公共接口
//抽象工厂
abstract class AbstractFactory {

    //制造抽象产品 Chair
    protected abstract Product manufactureChair();

    //制造抽象产品 Sofa
    protected abstract Product manufactureSofa();

}
  1. 创建抽象产品族类，定义抽象产品的公共接口
//抽象产品簇
abstract class Product {

    //输出信息
    protected abstract void show();
}
  1. 创建抽象产品类（继承抽象产品族类)，定义具体产品的公共接口
abstract class Chair extends Product {

    @Override
    protected abstract void show();
}

abstract class Sofa extends Product {

    @Override
    protected abstract void show();
}
  1. 创建具体产品类（继承抽象产品类），定义生产的具体产品
class ClassicChair extends Chair {

    @Override
    public void show() {
        System.out.println("classical chair");
    }
}

class ModernChair extends Chair {

    @Override
    public void show() {
        System.out.println("modern chair");
    }
}

class ClassicSofa extends Sofa {

    @Override
    public void show() {
        System.out.println("classical sofa");
    }
}

class ModernSofa extends Sofa {

    @Override
    public void show() {
        System.out.println("modern sofa");
    }
}
  1. 创建具体工厂类 (继承抽象工厂类)，定义创建对应具体产品实例的方法
public class ClassicFactory extends AbstractFactory {

    @Override
    public Product manufactureChair(){
        return new ClassicChair();
    }

    @Override
    public Product manufactureSofa(){
        return new ClassicSofa();
    }
}

public class ModernFactory extends AbstractFactory {

    @Override
    public Product manufactureChair(){
        return new ModernChair();
    }

    @Override
    public Product manufactureSofa(){
        return new ModernSofa();
    }
}
  1. 客户端通过实例化具体的工厂类，调用其创建不同目标产品的方法创建不同具体产品
public class Main {

    public static void main(String[] args) {

        Scanner scanner = new Scanner(System.in);

        // 执照 Classic
        AbstractFactory classicFactory = new ClassicFactory();
        // 制造 Modern 产品组的工厂
        AbstractFactory modernFactory = new ModernFactory();

        // 制造总次数
        int total = Integer.valueOf(scanner.nextLine());
        for(int i = 0; i < total; i++) {
            String groupType = scanner.nextLine();
            if("modern".equals(groupType)) {
                modernFactory.manufactureChair().show();
                modernFactory.manufactureSo fa().show();
            } else if ("classical".equals(groupType)) {
                classicFactory.manufactureChair().show();
                classicFactory.manufactureSofa().show();
            }
        }
    }
}

4. 优缺点

优点

  1. 降低耦合

具体产品类的创建延迟到具体工厂中，这样将对象的创建封装起来；可以减少客户端与具体产品类之间的依赖。从而使得系统耦合度低，这样更加利于后期的维护和扩展。

  1. 更加符合 ⌈开闭 - 原则⌋

新增一种抽象产品类的时候，可以继承抽象产品簇实现抽象部分；如果需要新增一种产品组合，比如上述例子中增加 ⌈简约⌋ 风格的产品组，只需要增加相应的具体产品类和相应的工厂子类。

  1. 符合 ⌈单一职责⌋ 原则

每个具体工厂类只负责创建对应的产品

  1. 方便切换产品簇

客户端可以选用不同的工厂实现，就相当于切换不同的产品簇

缺点

  1. 很难支持为当前产品簇添加一个新的产品

抽象工厂接口中一级确定了可以被创建的产品类型组合（比如：Chair + Sofa)。如果需要添加新的产品则必须要修改抽象工厂的接口，这样就涉及到抽象工厂类和其所有子类具体工厂的改变。

此外，还需要实现抽象产品类和添加具体产品类。

违背了 ⌈开闭原则⌋

对于新的产品簇符合开闭原则；但是对于新的产品种类不符合 ⌈开闭原则⌋

  1. 很容易造成类层次复杂化

5. 提升

进一步认识抽象工厂

定义

提供了一个创建 一系列相关或者 相互依赖 对象的接口，而无需指定它们具体的类

解决思路: 既要创建接口的对象，也需要约束它们之间的关系

工厂方法之间的区别: ⌈工厂模式⌋ 或者 ⌈简单工厂⌋ 关注的是 ⌈单个产品对象的创建⌋

要解决的问题是: 要创建一系列的产品对象，而且这一系列对象是构建新的对象所需要的组成部分，也就是这一系列被创建的对象相互之间要有约束

抽象工厂起约束作用，提供统一外观供客户端使用。

当需要切换一个产品簇的时候，只要提供不同的抽象工厂实现就好了，也就是说现在是以产品簇作为一个整体被切换。

思考

本质： 选择产品簇的实现

⌈工厂方法⌋ 是选择单个产品的实现，虽然一个类里面可以由多个工厂方法，但是这些方法之间一般是没有联系的，即使看起来像是有联系

但是 ⌈抽象工厂⌋ 着重的就是为一个产品簇选择实现，定义在抽象工厂里面的方法通常是有联系的，它们都是产品的某一部分或者是相互依赖的。如果抽象工厂里面只定义了一个方法，直接创建产品，那么就退化成为工厂方法了

何时选用抽象工厂模式？

  • 一个系统不要求依赖产品类实例如何创建、组合和表达，而不关系实现的时候
  • 一个系统要由多个产品系列中的一个来配置的时候；可以动态的切换产品簇的时候
  • 系统要求提供一个产品类的库，所有产品以同样的接口出现，客户端类不需要依赖具体实现

比较抽象工厂 VS 工厂模式

  • 工厂方法模式：一般是针对单独的产品对象创建
  • 抽象工厂模式：每个工厂可以创建多种产品

抽象工厂创建的产品簇若简化为只有一个产品，此时抽象工厂与工厂方法类似，抽象工厂模式可退化成工厂方法，工厂方法又能退化成简单工厂，这是它们的联系。

在抽象工厂的实现中，还可以使用工厂方法来提供抽象工厂的具体实现，也就是说它们可以组合使用。

抽象方法和单例模式

可以组合使用

在抽象工厂模式里面，具体的工厂实现，在整个应用中，通常一个产品系列只需要一个实例就可以了。因此可以把具体的工厂实现成为单例。

再谈优缺点

优点:

  1. 分离接口和实现
  • 客户端用抽象工厂创建对象，不知具体实现，面向产品接口编程，从具体产品实现中解耦。
  1. 使得切换产品簇容易
  • 因为一个具体的工厂实现代表的一个产品簇；客户端选用不同的工厂实现，就相当于是在切换不同的产品簇
  1. 符合开闭原则 + 单一职责原则 + 基于继承的等级结构
  • 相比于简单工厂模式需要修改工厂类的判断逻辑，新增一种 **产品类 ** 的时候，只需要增加相应的 具体产品类 和 相应的工厂子类 即可
  • 每个具体工厂类只负责创建对应的产品；而简单工厂需要判断生产的产品类
  • 不使用静态工厂方法，可以行程基于继承的等级结构；而简单工厂模式的工厂类使用静态工厂方法

缺点:

  1. 不太容易扩展新的产品

添加新产品组合/集合需 修改抽象工厂逻辑或者修改具体工厂逻辑，会影响所有工厂实现类。虽有可扩展工厂的方式，但不够安全。

  1. 容易造成类层次复杂

抽象工厂实现需分层，每层负责一种选择，屏蔽一种变化，但易造成复杂类层次结构。

参考

  1. 《图解设计模式》 - Factory / Abstract Factory
  2. 抽象工厂-Carson
  3. 抽象工厂方法详解
