1、什么是ATF

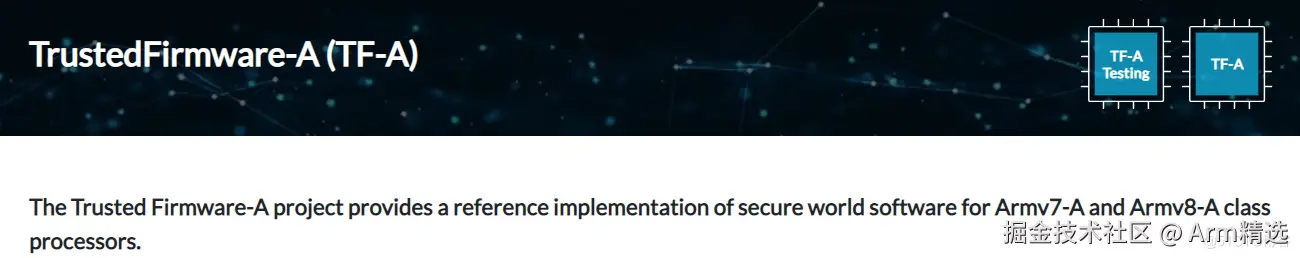

首先什么是TF-A(ATF)？ ATF就是一个固件， 一段代码，一个为armv7-A/armv8-A/armv9-A提供的参考实现代码。（注意，这只是参考实现，你也可以不用ATF，用自己写的一个固件。）
2、那么ATF里都包括哪些东西呢？
最初的功能很简单：
cpu_context的保存和恢复，即: 双系统的切换
电源管理、PSCI等
但是随着技术的发展，功能也越来越多，越来越复杂，以下列举了当前的部分功能：
- 安全世界的初始化，例如异常向量表、一些控制寄存器和中断寄
- CPU reset和power down的时序。包括Arm DynamIQ cpu的支持。
- 标准的system IP的驱动，例如Generic Interrupt Controller (GIC), Cache Coherent Interconnect (CCI), Cache Coherent Network (CCN), Network Interconnect (NIC) and TrustZone Controller (TZC).
- 一种通用的SCMI驱动程序, 适用于电源控制接口，例如ARM SYSTEM Control Processor(SCP)
- smc处理，using an EL3 runtime services framework
- PSCI库的支持，用于CPU/Cluster/system的电源管理，这个库集成到了aarch64 el3的runtime中，也适用于aarch32 el3
- secure monitor代码，用于world切换、中断routing
- SPDs for the OP-TEE Secure OS, NVIDIA Trusted Little Kernel and Trusty Secure OS
- SecureBoot实现
- 预集成TBB与Arm CryptoCell产品，利用其硬件Root的信任和加密加速服务。

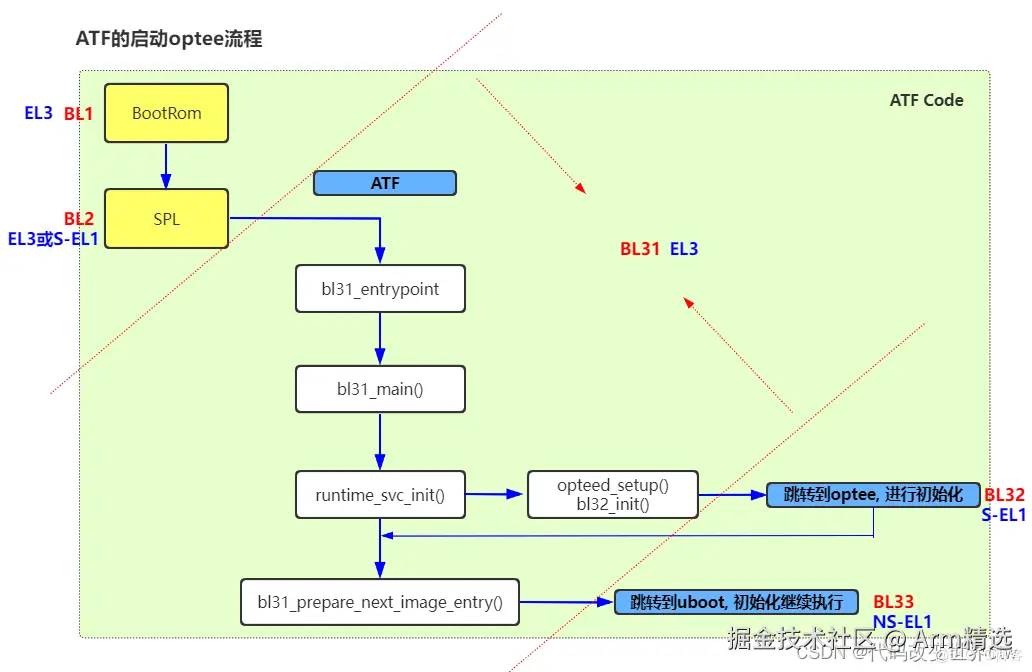

3、ATF定义的启动模型
ATF将镜像进行了划分，BL1 BL2属于启动引导镜像，BL3属于runtime镜像。BL3又分为BL31 BL32 BL33对应的分别是ATF Runtime、REE Runtime、TEE Runtime。
（注：本文是Quick Start，不深入解释这些概念，请自行理解:BL1 BL2 BL31 BL32 BL33的概念、EL3 S-EL1 NS-EL1的概念)

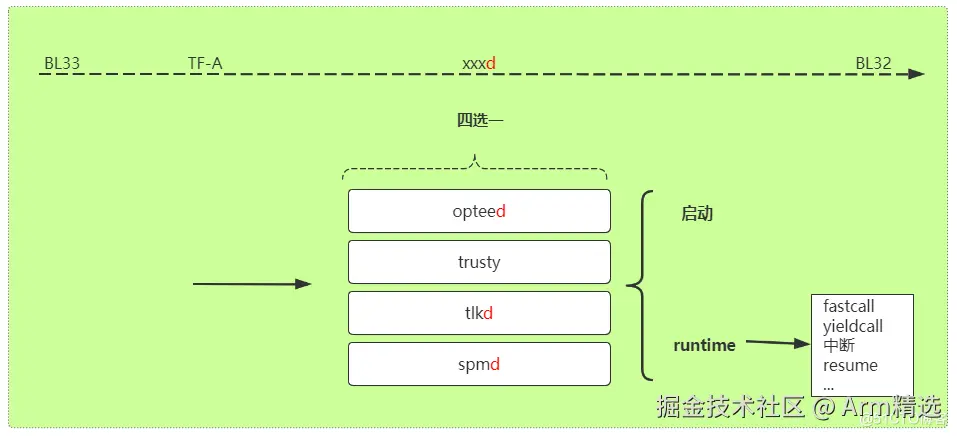

4、ATF的rt_svc介绍(runtime service)
4.1、SPD(opteed)举例

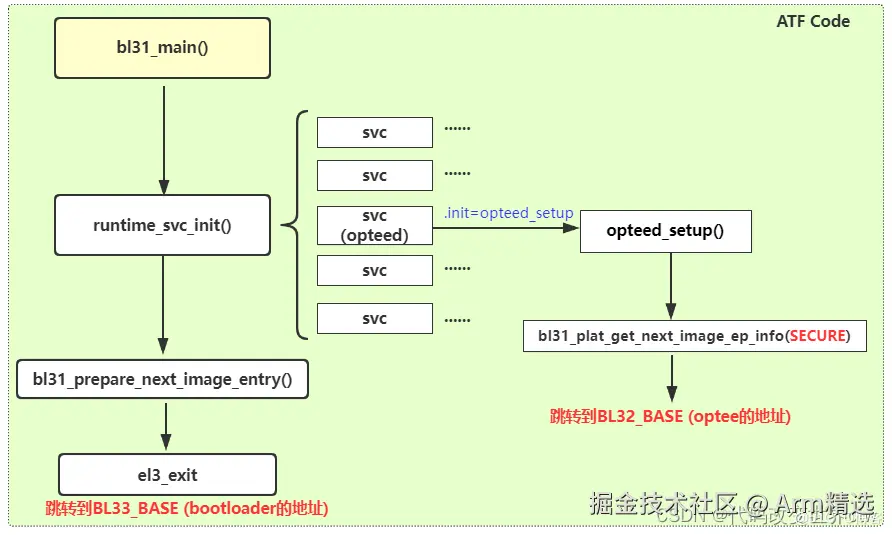

例如负责双系统切换的SPD，它是OEN_TOS的RT-Service，它负责启动TEE和双系统切换。

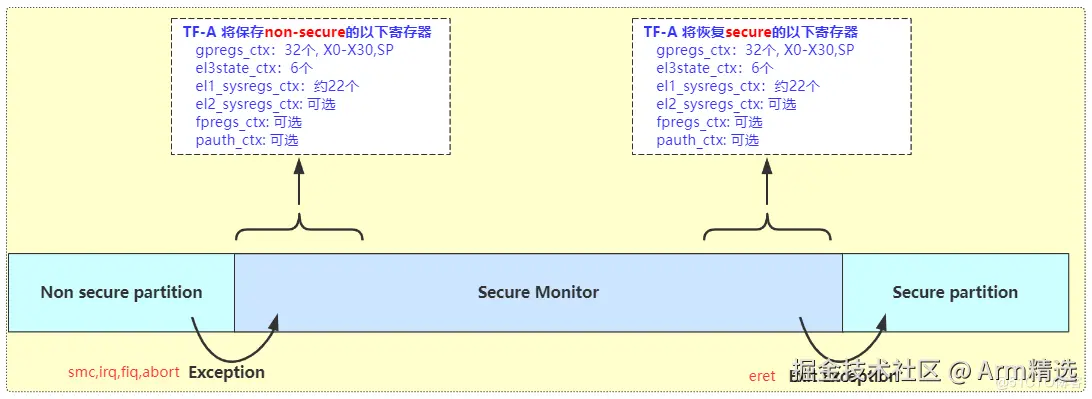

补充双系统切换时寄存器的保存和恢复模型（switch cpu_context模型）
5、ATF参与的多系统交互模型

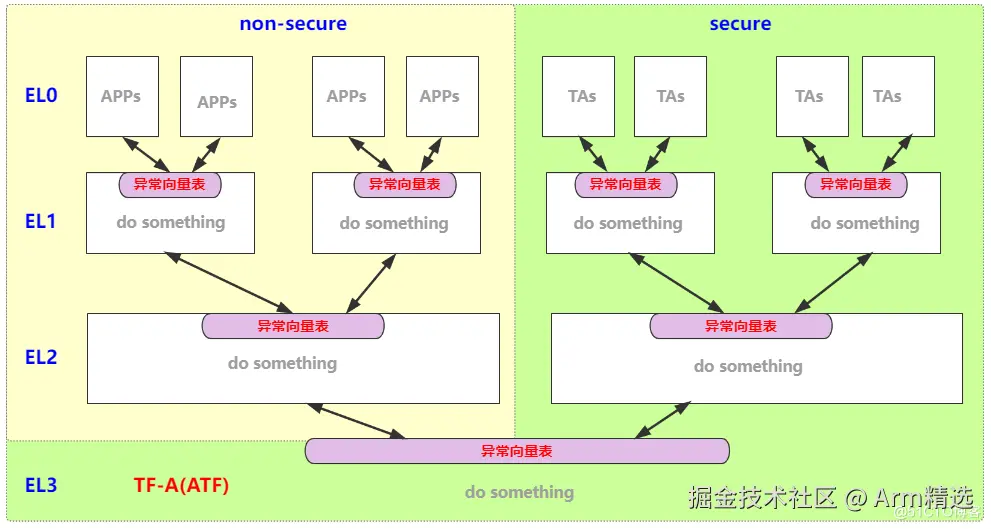

特权等级、security State之间的交互模型
ATF是一段跑在EL3特权等级的代码。如下是一个特权等级、security State之间的切换模型，可以看出所有的交互和跳转都是通过异常向量表进行的。

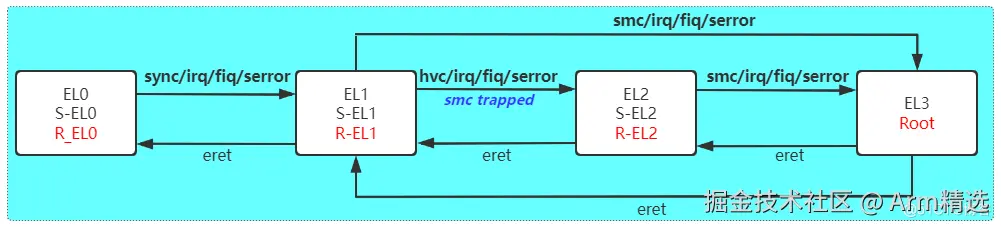

异常特权等级之间的跳转模型都是通过同步异常或异步异常进行的：
进入ATF的方式触发异常：同步异常(不限于smc）、异步异常(irq,fiq，serror)
➨ 如果是同步异常，那么会判断是不是smc调用触发的同步异常，如果是则进入跳转ATF中异常向量表中的同步异常程序smc_handler64或smc_handler32
在该程序中，解析smc id，来选择跳转到具体哪一个rt-svc(runtime service)
➨ 如果是异步异常，那么一定是触发了irq或fiq或serror中断等，此时进入跳转ATF中异常向量表中的异步异常程序，进而跳转到响应的中断处理函数.

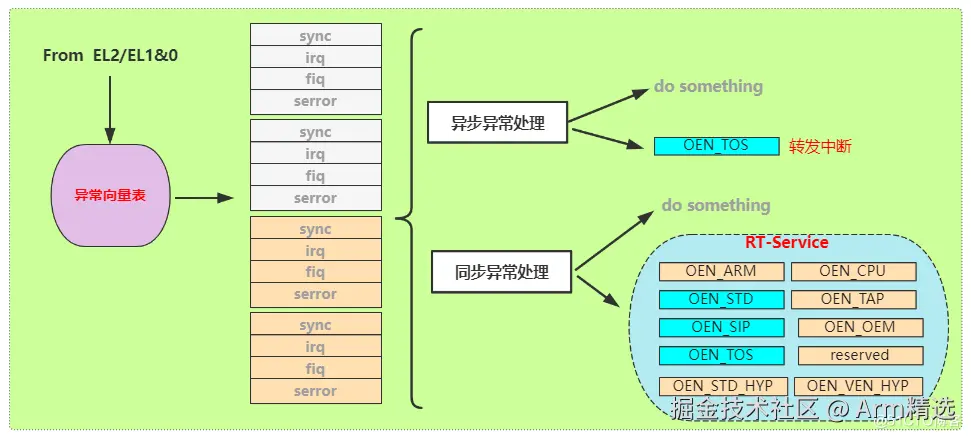

6、ATF如何处理业务逻辑的呢
那么ATF里都有哪些业务逻辑呢，如何区分和处理的呢？
当有异常进来后，进行一些判断，如您是同步异常还是异步异常? 如果是异步异常，那么你是do something 还是转发中断 ？ 如果是同步异常，那么你是do something，还是执行RT-Service？
