谷歌地球倾斜摄影数据3DTiles转换工具终于更新了上一次谷歌地球倾斜摄影数据3DTiles转换软件更新还是2024年1月6日(谷歌全球倾斜摄影数据转3DTiles工具V1.1更新，同步更新生成台湾、香港等数据！)，在V1.1版本中，优化了数据结构组织，并提高了显示效果。时隔一年，转换工具迎来了再次更新，大家可能会觉得比较奇怪，为啥版本间隔了一年才更新，是遇到技术问题还是有其他原因？下面向大家详细说明。
一、更新背景
1.3dTiles数据无法转成其他格式。
熟悉三维倾斜摄影数据处理的读者都知道，OSGB能转成3DTiles/obj/fbx等各类成果数据，但是3DTiles却很难转成OSGB/obj/fbx数据，近乎不可逆，这就导致了即使3DTiles数据生产做的很完善，想要生产其他格式数据还需要重新再开发一个转换工具，工作量极大。
2.为了解决OSGB数据和其他数据格式使用需求，考虑优先生成OSGB数据。
所以去年一年的主要工作都是围绕OSGB版本在更新，从1月到11月，谷歌倾斜摄影转换工具从V0.1升级到V2.1,共更新7个版本，已经具备大规模数据生产能力.这7个版本解决了OSGB生成、数据偏移、生产效率、显示效率、按指定范围精确裁剪等各种重大问题，软件产品趋向成熟，技术路线清晰，这为3DTiles转换更新打下了良好技术基础。
二、技术路线

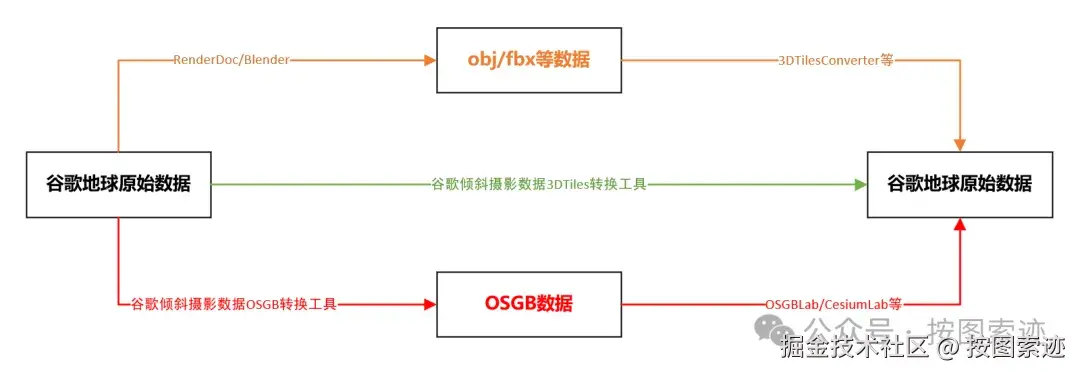

基于以上两个原因，在今年1月份的时候，停止了3DTiles转换软件的更新，转向研发OSGB转换软件。熟悉我的公众号的读者可能会有一个问题：既然你已经把OSGB转换软件做的很完善了，那直接用OSGB转成3DTiles格式不就行了，还煞费苦心更新3DTiles转换工具？针对这个问题，我先解释生成谷歌倾斜摄影生成3DTiles数据的三种技术路线，如下图所示：
1.橙色路线。这条路线大家都都比较熟悉，借助工具生成模型，再切成3DTiles数据。具体做法是：在谷歌地球Web端网站上借助RenderDoc生成帧缓存rdc文件，再通过Blender软件导入rdc数据，再导出生成obj格式文件；最后使用3DTilesConverter等工具将obj文件切成生成3DTiles格式。这个方法解决了有无问题，但是存在几大致命问题：
- 单次生产范围小，生产大范围数据需要人工一块一块截取模型，然后再拼接，很可惜的是，目前没有好用拼接工具，有裂缝，重复，无法达到谷歌地球官网上严丝合缝的拼接效果。比如单个范围能截取1平方公里范围，想生产台北市235平方公里的数据，至少需要截取235次，对人工操作要求极高，费时费力，效果也不佳。
- 丢失了LOD信息，生成的obj文件没有LOD信息，Obj生成3DTiles时需要建立LOD层次细节，会对Mesh进行抽稀等操作，目前绝大部分软件处理的并不好，导致数据再建立LOD时，生成的数据显示有大大小小的裂缝。
- 最严重的是丢失了空间信息。导出生成obj时就丢失了空间信息，只是一个单纯的三维模型文件，而3DTiles是有坐标系的，对于obj文件来说，使用工具生成3DTiles数据叠加在影像底图上，无法精准匹配，偏差较大。
2.红色路线。通过将谷歌地球原始数据转成OSGB格式，再使用OSGBLab转成3DTiles格式，这个方法我也验证过，经过对比，生成的3DTiles数据，能够达到能用的状态，显示效率方面尚可，但是与第三条路线相比，还有差距。
3.绿色路线。主要考虑了前两条技术路线的优缺点后，最终决定基于3DTiles转换工具，进行版本升级，这就是这次版本升级的由来。
三、版本更新
下面说一说本次版本特点：
1.根据范围进行精确裁剪

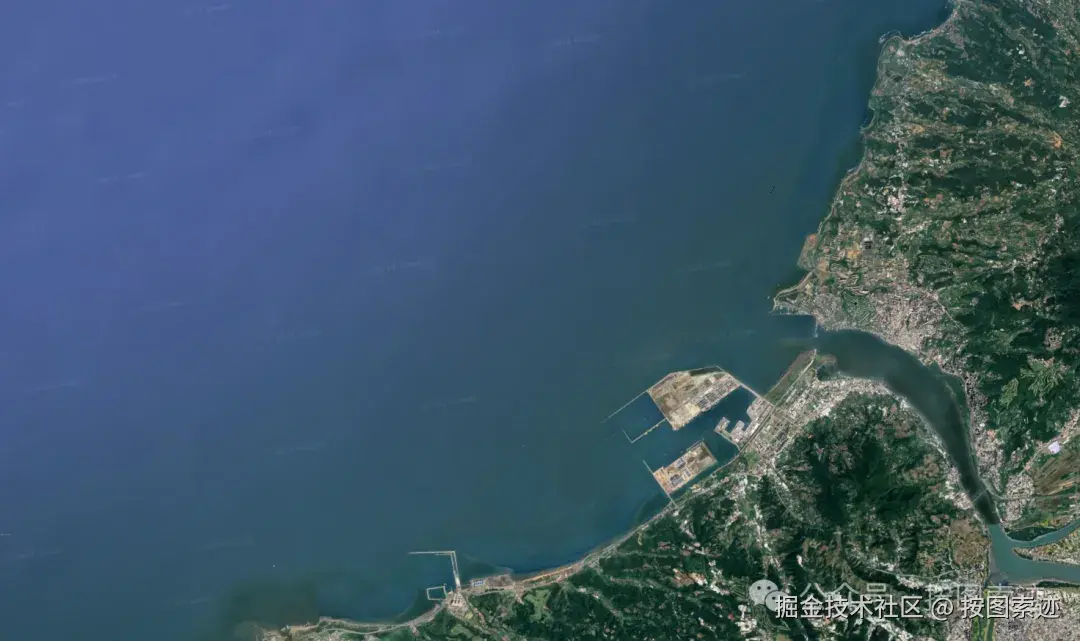

之前向大家免费分享的3DTiles数据中，分享的数据中既有倾斜摄影数据，又有影像地形数据，每一层的覆盖面积都不一样大，主要存在以下问题：
- 影响数据浏览体验，因为数据浏览逐级放大时，影像部分逐渐减小，越放大非倾斜摄影部分就消失了，与倾斜摄影和普通卫星影像的浏览体验大不一样，显示效果不佳。
- 用户在加载倾斜摄影数据前一般提前先加载好底图，有些底图是矢量瓦片或者栅格矢量瓦片，如果非倾斜摄影区域覆盖太大，这样会遮盖底图，导致矢量瓦片上的信息就无法展示出来，影响了用户对底图信息的获取。
- 最重要的一点，谷歌地球倾斜摄影数据没有水印，而影像部分有google的水印，大部分用户在意这点，虽然可以通过图像处理算法去掉水印，但是如果能直接裁剪的话，是不是从根本上解决问题了呢。
技术路线和OSGB转换工具一致，实现了瓦片内裁剪，保证了每个层级的范围一致，浏览体验效果更佳。3DTiles数据使用代码比较简单，首先创建Cesium3DTileset对象，再添加到primitives即可,具体如下：
let tileset = await Cesium.Cesium3DTileset.fromUrl("http://localhost:8802/tileset.json");viewer.scene.primitives.add(tileset);viewer.scene.globe.depthTestAgainstTerrain = false;
2.优化数据结构组织
之前导出的是b3dm文件，本次更新优化了b3dm文件组织结构，去掉无关属性信息，改为导出glb文件，在数据加载速度上更具优势；同时减少了json配置文件数量，为将来对象存储服务化做准备。
四、样例数据领取

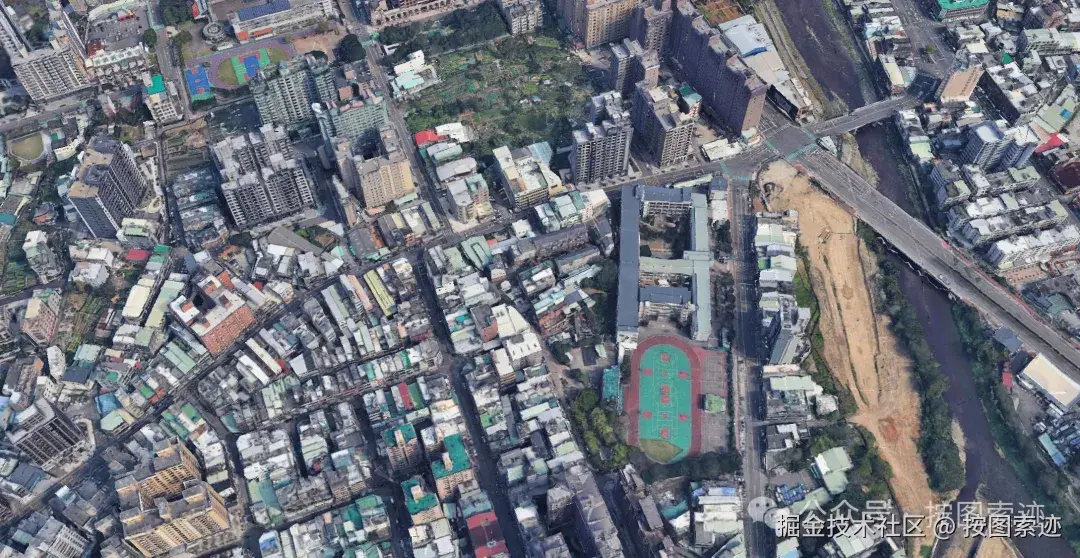

我给大家生产了一份样例数据，也就是上面视频录屏采用的测试数据，领取方式还是老方法，大家关注公众号"按图索迹"，在公众号中回复红色关键字“台北市政府3DTilesV2.0”即可获取网盘链接；由于还处于开发版，数据在显示方面尚遗留些许问题待解决，待优化完成后会分享效果更好的数据，敬请期待！
