1、需求
公司业务需要对接海康摄像头，获取音视频实时流，将音频流剥离出来，单独发送给其它业务模块，之前仅仅对接海康sdk进行视频抓拍，实时视频播放，故此做了点调研实现该功能，编写该文章记录一下。
2、协议
经过搜索得知，截止本文章编写日期，海康实时音视频流，使用GB28181协议传输，音视频数据用ps封装，实际的音视频数据是存储在一个个pes包内，我用从海康SDK截取的一段实时音视频数据大概说下pes包格式，这里我将字节转换为16进制字符串，两个字符代表一个字节。
000001c0050a8c800721149f6981fff80f00d6ffcbffe3fff5ff16000c0012001c0057003c002900e8ffdbff24005a00680040004d00670070006200610041005e004b001500cbff51ff0cff20ff39ff78ff9dff93ff9affdfff0000e0ffe0ffceffebff1000e1ffceffc4ffb9ffe5fffcff0800dcffd7ffc1ffa5ff5dfffbfeaafe91fedefe12ff56ff82ffb5ffe1fffaff2800140032003900640094007b006f004b0075009b00980075005100300062008c00b500c100b90062001c0017001f004400270036002700b4ffb4ffd9ffeafff5ff0700d5ffd8fffaff36003f003600f4ffc9ffcffffeff1800cfff9aff52ff63ff84ff77ff6aff55ff27ff32ff71ff7cff95ffa3ffa5ffa4ffbafffaff20003c004e000a00cdffb4ffacffb9ffb1ffe5ff4f008d00cd00c200b400b700cb0004012201e700a4006d00300051007900bd00b000d800e400ec0095003900f1ffd3ffb9ff9fff73ff64ff66ff95ffa5ff5eff0ffff0feeefe1bfff3fedefee0feedfeeafe1fff25ff52ff6aff57ff90ffc0fff8ff000014002900190048006d008b007f00a000c900cb009300510040004500540064008d00c000b200c3009c0081007100a600920034000400e1ff15003a0069007e00b700b4007a002a001d001900ecffd0ff6dff38ff3aff7affb6fffeff0300eaffe8ffdeffceffafffa2ffa8ff65ff72ff84ff51ff42ff7cffe6ff64008700910082003100fefffeffd4ffb5ff8fff52ff3dff0aff11ff5bff77ff5fff49ff7fffd3ff22000c0012001b0008001500320048008a00a700a4009b00a100ab00e600f4001c01fa00af007d005d001700b5ff60ff59ff74ffbcffc4ffceffcdffd3ffcaffb2ff84ff43ff6cff9eff6bff3afffdfe21ff83ff0b0020000300cfff1c007f00dc000201e500b300b300da00d600ea00eb00ae0079004e0028002c002a00200011000d00220001001d00330025000100e8ff9cff7aff5cff45ff3bff42ff48ff69ff9dff04003f008600950061003c002900faffb7ff9dffc5ffd0ffa9ffd8ff11006a007e008c0064000500c5ffa4ffaeff0b005c008a00cf00fd000c010c01e500bf00d100d800bc00c600ce00b600ae00a50083007b006c002a00f6ffdeffe9ffdbffc4ffb8ff91ff97ffa2ff75ff67ff37ff2dff5aff5fff92ffbdffb0ffb1ff09003e004d002e00ebffd5ffe2ff09003c001a00f7fffaff130022001400f8fffaff0c002e00320019000200f2ffe5ff0a00fbff0100e7ffefff4800b300db00a6005c0037000a000c00f2ffd4ffccffe9ff070015000800f9ffebffe8ffa0ff3cfff1fedefe1eff3cff60ff48ff19ff0bff2eff92ffabffa9ff5dff42ff25ff3cff5aff70ff9dffc7ffedffdaffe3fff5ff0c001c00f3ffd0ffd1ff15008a00eb000601030123013a01620159013201fd00e600e40012010501ac004d00f3ffc6ffc3ffafffb3ffa6ffcdfffbffc9ff94ff56ff52ff2eff52ff8dffd1ffecfff2ffccffa5ffacfffeff640080004900370051008200b900e300c100b800a400880082004f00460017000400deffb6ff89ff89ff8fff74ff9fffcdffeeff0c001300f0ff00000c007600b500de00bb002900b0ff82ff95ffa3ffb3ffbcffc0ffbfffdfffd7ff87ff39ff29ff73ffc8ff2d0054007e00bc00c400c600a200710038002a0059007500830089004f005b008000e0000c012101dc009800770054001f00bcff53ffedfea3fe87feb2fe00ff50ff49ff22fffcfe02ff33ff4aff79ff89ff97ff9dffabffd9fffaff1300170008001800310068008a0098009500c800fb000301
000001 pes包头 3个字节
c0 Stream ID 1个字节，c0代表音频标识，e0代表视频标识
050a 剩余总长度，2个字节，转换为10进制是1290，也就是说，从这个之后，剩余字节数量是1290个，而我这串数据总共1296个字节
8c80 PTS（Presentation Time Stamp）和DTS（Decoding Time Stamp），2个字节
07 可变长度 1字节，转换为10进制是7，可选的PES头部，包含时间戳、标志位等信息。
21149f69 时间戳，4个字节
81fff8 3个字节
剩余的均是音频数据
3、代码
从海康sdk获取实时音视频流，进入海康官网下载sdk，里面有demo，主要是NET_DVR_RealPlay_V40方法
核心代码如下
if(dataArray[0] == 0x00 && dataArray[1] == 0x00 && dataArray[2] == 0x01){
String streamId = ProtocolUtils.bytesToHexString(new byte[]{dataArray[3]});
if("c0".equals(streamId)){
// System.out.println("音频数据");
int length = ((dataArray[4] & 0xFF) << 8) | (dataArray[5] & 0xFF);
// System.out.println("长度为:" + length);
int changeLength = dataArray[8] & 0xFF;
// System.out.println("可变长度:" + changeLength);
byte[] audioData = Arrays.copyOfRange(dataArray, (changeLength + 9), dwBufSize);//音频数据
// byte[] audioData = pBuffer.getByteArray(changeLength + 9, dwBufSize - (changeLength + 9));
// System.out.println("发送长度:" + audioData.length);
}
}
在多次查看海康音频数据发现，音频数据并没有粘包现象， 每一次发送过来的音频数据都是完整的pes包结构，因此不需要做额外处理，解析完成之后直接转发即可
4、验证

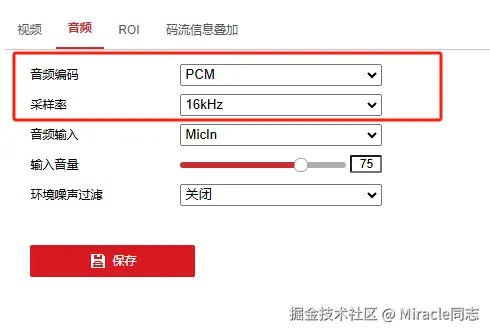

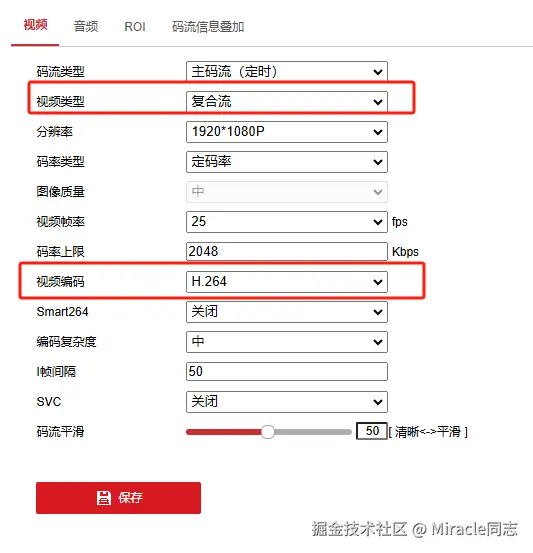

后续我将解析好的音频数据，封装为10秒的wav格式文件，可正常播放，我的海康摄像头音视频设置如下，重点是要将视频类型设置为复合流，这样通过sdk获取到的实时视频流才有音频数据。而音频数据我设置采样率16000，编码格式PCM，便于其它业务处理。
