[H5游戏引擎]第 1 篇: 搭建开发环境前言本文内容包含以下几个部分：游戏引擎的运行逻辑创建 HTML 页面：包

前言

本文内容包含以下几个部分：

游戏引擎的运行逻辑
创建 HTML 页面：包含一个居中显示的 canvas 元素
canvas 坐标系统：包括逻辑宽高与屏幕显示宽高的区别
监听窗口的 resize 事件：调整 canvas 的逻辑宽高
canvas 的两种上下文：2D 和 WebGL

代码托管在 Github

0. 游戏引擎的运行逻辑

先从动画片说起。

早期的动画片制作，先绘制出一张张图片（称为帧），每一帧略有差别。然后，快速播放这些帧（例如一秒钟播放 24 帧），就形成了动画效果。

游戏引擎的运行逻辑与此类似，只是游戏的每一帧不是事先画好的图片，而是需要实时计算。另外，游戏需要达到 60 帧/秒，才能流畅运行。

每一帧，引擎需要完成以下工作：

逻辑层：负责更新游戏状态，例如角色位置、动作等，然后生成一系列渲染指令
渲染层：负责绘制游戏画面，根据渲染指令，调用图形库 API 绘制到屏幕上

其中，第二步渲染层是基于图形库的，例如 Windows 的 DirectX、Mac 的 Metal、跨平台的 OpenGL、移动平台的的 OpenGL ES、H5 的 WebGL 等。而逻辑层可以独立于渲染层，只需要针对不同的图形库，生成不同的渲染指令即可。

接下来，我们为游戏引擎创建一个基础的运行环境。这个环境是一个 HTML 页面，包含一个 canvas 元素、一段 CSS 代码和一段 JavaScript 代码。

1. 创建 HTML 页面

首先，我们创建一个 HTML 页面，其中包含一个 canvas 元素。这个是 Web 前端开发基础，各位掘金大佬比我熟悉，我就不多说了。

方便起见，将 CSS 和 JavaScript 代码都放在 HTML 文件中。CSS 代码因为很少，会一直放在 HTML 文件中。JavaScript 代码后续会移到单独的文件中，通过 script 标签引入。

该代码做了两件事：

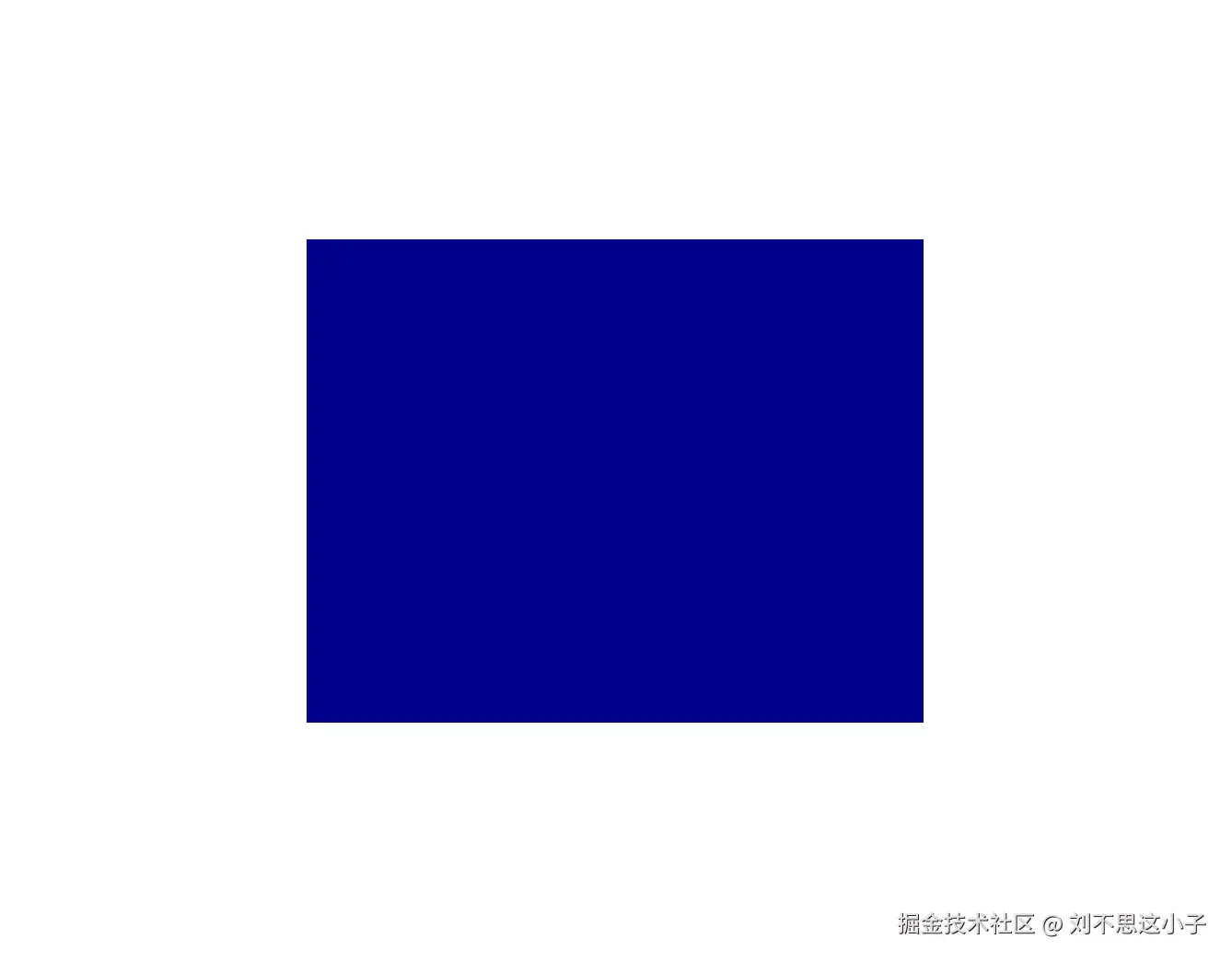

创建一个居中显示的深蓝色背景的 canvas
输出一句 Hello NovaEngine!

HTML 文件：index.html

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Lesson_01</title>
  <style>
    html, body {
      margin: 0;
      padding: 0;
      overflow: hidden;
      height: 100%;
      display: flex;
      flex-direction: column;
      justify-content: center;
      align-items: center;
    }

    canvas {
      display: block;
      width: 50vw;          /* CSS 宽度为屏幕宽度的一半 */
      height: 50vh;         /* CSS 高度为屏幕高度的一半 */
      background-color: darkblue;
    }
  </style>
</head>
<body>
  <canvas id="main-canvas"></canvas>
  <script type="text/javascript">
    console.log("Hello NovaEngine!");
  </script>
</body>
</html>

2. Canvas 坐标系统

canvas 是 H5 游戏引擎渲染的核心，在开始设计一款游戏引擎之前，先熟悉下 canvas 的坐标系统。因为 canvas 是 HTML 元素，所以它的坐标系统与 HTML 类似，以左上角为原点，X 轴向右为正，Y 轴向下为正。

这与其他的游戏引擎略有差别，一般游戏引擎的坐标系统以左下角为原点，X 轴向右为正，Y 轴向上为正。这个影响不大，涉及到坐标计算的数学原理是相同的。

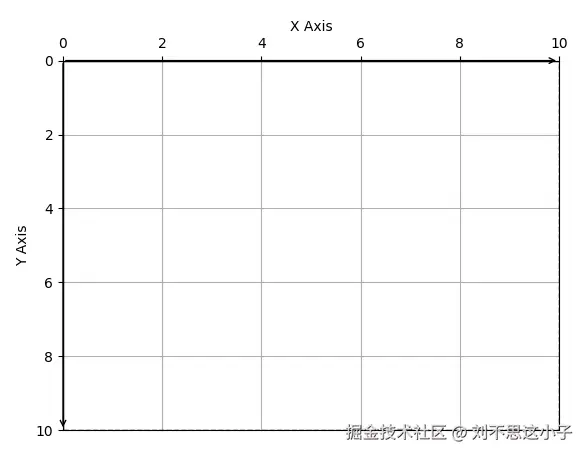

2.1 坐标原点与轴方向

坐标原点位于 canvas 的左上角 (0, 0)
X 轴从左到右，值逐渐增大
Y 轴从上到下，值逐渐增大

2.2 屏幕显示宽高与逻辑宽高

canvas 的两种宽高：屏幕显示宽高和逻辑宽高。

屏幕显示宽高
- 在 Web 开发中使用，通过 CSS 控制 canvas 在网页中的显示大小
- 在上面代码中，canvas 的屏幕显示宽高为 50vw 和 50vh，即父元素的一半
逻辑宽高
- 在 canvas 内部绘制时使用，通过 canvas.width 和 canvas.height 设置
- 在坐标 (canvas.width, 0) 绘制一张图片，那么这张图片就位于 canvas 的右上角
- 在坐标 (canvas.width, canvas.height) 绘制一张图片，那么这张图片就位于 canvas 的右下角

通常，我们要保证逻辑宽高比与屏幕显示宽高比一致，否则会造成图片拉伸变形。简单情况，就是设置逻辑宽高与屏幕显示宽高相同。

/************************************************************
 * 设置 canvas 的逻辑宽高
 ************************************************************/
const canvas = document.getElementById('main-canvas');
const canvasRect = canvas.getBoundingClientRect();
canvas.width = canvasRect.width;
canvas.height = canvasRect.height;

3. 监听窗口的 `resize` 事件

与手机游戏不同，H5 游戏的窗口大小经常发生变化，因此我们需要监听窗口的 resize 事件，并重新设置 canvas 的逻辑宽高。

/************************************************************
 * 窗口大小变化
 ************************************************************/
window.addEventListener('resize', () => {
  /************************************************************
   * 设置 canvas 的逻辑宽高
   ************************************************************/
  const canvas = document.getElementById('main-canvas');
  const canvasRect = canvas.getBoundingClientRect();
  canvas.width = canvasRect.width;
  canvas.height = canvasRect.height;
})

4. `canvas` 的两种上下文

在图形渲染层，canvas 的两种上下文：2D 和 WebGL。

2D 上下文是 canvas 最常用的上下文，用于绘制 2D 图形。使用 CPU 进行计算，性能较低，但可以满足大部分需求。

WebGL 上下文是 canvas 的另一种上下文，基于 OpenGL ES 2.0 的标准。使用 GPU 进行计算，性能高，功能强大，适合绘制 3D 图形或高性能 2D 图形。

特性	2D 上下文	WebGL 上下文
方式	canvas.getContext("2d")	canvas.getContext("webgl")
用途	2D 图形和简单动画绘制	3D 图形和高性能渲染
性能	使用 CPU 绘制，性能较低	使用 GPU 硬件加速，性能优越
易用性	简单易用，适合初学者	复杂，需要学习着色器和渲染管线
编程模型	基于 Canvas API	基于 OpenGL 的图形 API

显然，WebGL 上下文更适合游戏引擎。但 WebGL 基于 OpenGL，学习曲线较高，所以在项目前期为了避免陷入图形学的细节，我选择使用 2D 上下文。

等引擎主体功能（即逻辑层）基本完成，再将渲染层切换到 WebGL 上下文。

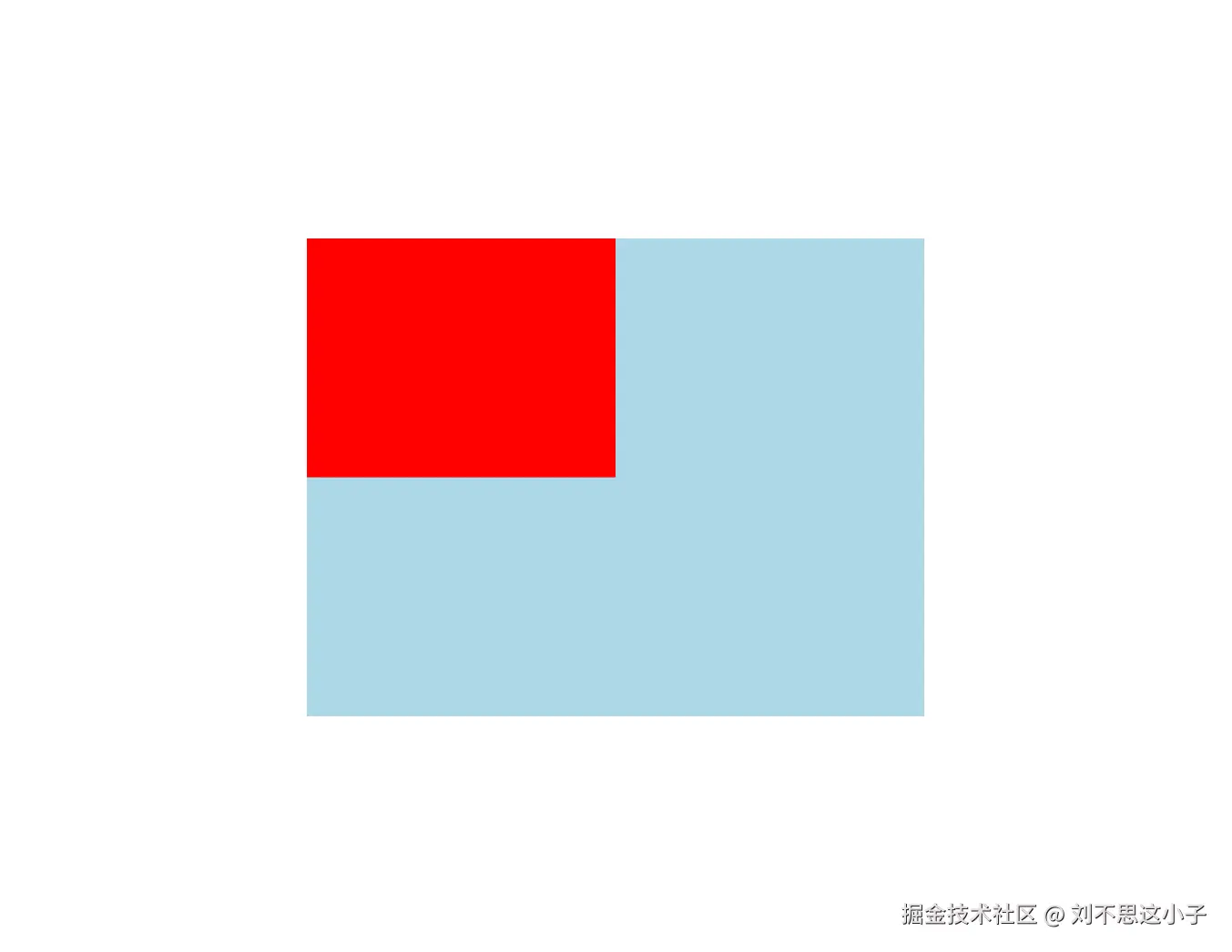

下面，执行代码在 canvas 上绘制一个浅蓝色的背景，并绘制一个红色的矩形。

/************************************************************
 * 绘制内容
 ************************************************************/
const context = canvas.getContext('2d');
context.fillStyle = 'lightblue';
context.fillRect(0, 0, canvas.width, canvas.height);

context.fillStyle = 'red';
context.fillRect(0, 0, canvas.width / 2, canvas.height / 2);

5. 总结

本篇文章先创建了一个基础的 HTML 页面，并绘制了一个浅蓝色的背景。接着介绍了 canvas 的坐标系统，最后介绍了两种绘制上下文，并绘制了一个浅蓝色的背景。

通过本篇文章，我们完成了以下内容：

介绍游戏引擎的运行逻辑
创建了一个基础的 HTML 页面和 CSS 文件。
设置了 canvas 的逻辑宽高与显示宽高，并理解了它们的区别。
学习了如何适配高 DPI 屏幕和绘制简单内容。

下一篇文章，我们将实现游戏逻辑层的帧循环。
