Three.js 3D渲染基础二-Three.js中的坐标系坐标系是一个用于描述三维空间中点和对象位置的数学工具。Thr

坐标系是一个用于描述三维空间中点和对象位置的数学工具。Three.js 坐标系采用右手坐标系，并内置了一些特殊的约定和规则，用于表示 3D 世界中的对象和视图。

右手坐标系

在三维空间中确定了X轴、Y轴位置方向的同时，根据Z轴正方向的不同分为左手坐标系和右手坐标系。

右手坐标系这个名词是由右手定则而来的。先将右手展开，手掌与手指伸直(手指和手掌保持在一个平面上)，然后让中指垂直于手掌，指向手掌正对(掌背->掌心)的方向，与食指呈直角关系。再将大拇指往上指去，与中指、食指都呈直角关系(下图左)， 则大拇指、食指与中指分别表示了右手坐标系的x轴、y轴与z轴。同样地，用左手也可以表示出左手坐标系。

右手坐标系不仅定义了坐标的方向，同时也定义了旋转的方向。右手坐标系下的旋转方向是通过右手定则确定的。右手定则用于描述旋转方向的规则：将右手的大拇指指向某一轴的正方向(+号)，将剩下的四根手指弯曲（呈握拳状）手指弯曲的方向表示绕该轴旋转的正方向(下图右) 。在右手坐标系下，旋转的正方向是逆时针的，因此在threejs中旋转的正方向是逆时针方向。

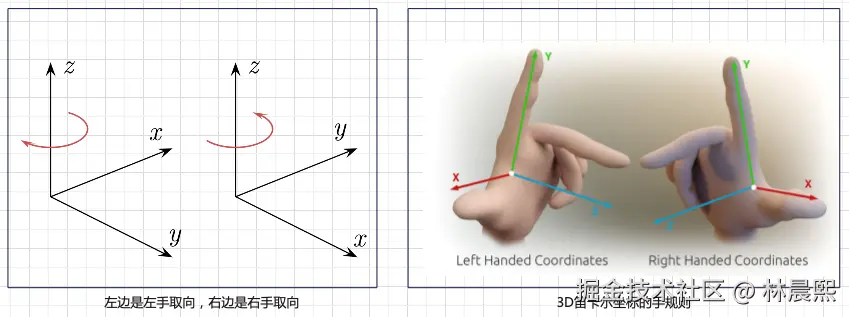

需要说明的是左、右手坐标系三个轴的指向并不是绝对固定的(比如X轴不一定是向上)，具体指向依赖于约定以及使用场景。在不同的应用场景中，可以根据需求重新定义坐标轴的方向。重要的是，定义坐标轴的相对关系要一致(如下图)：

在右手坐标系中，x、y、z 三个轴按照右手定则排列。
在左手坐标系中，x、y、z 三个轴按照左手定则排列。

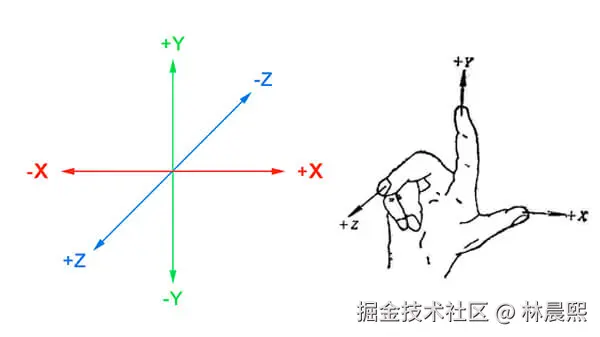

在Three.js 中使用右手坐标系，三个轴的方向如下：

X轴：水平轴，正方向向右。
Y轴：垂直轴，正方向向上。
Z轴：深度轴，正方向指向观察者（屏幕外），负方向指向屏幕内部。

在 three.js 中，理解不同坐标系之间的关系和使用场景非常重要。Three.js 使用了多个坐标系来处理不同类型的变换，如世界坐标系、局部坐标系、相机坐标系、屏幕坐标系等。每种坐标系的功能和作用各有不同。下面详细解释一下三维空间中的这些坐标系。

局部坐标系

局部坐标系是相对于物体自身定义的，但它的位置、旋转和缩放的值是相对于物体的父对象（或者在没有父对象时，相对于世界坐标系）来定义的。

局部坐标系的定义

局部坐标系是相对于物体自身的坐标系，它是独立于世界坐标系的。局部坐标系的原点通常是物体几何体的中心，物体所有顶点和几何信息都是相对于这个局部原点定义的。局部坐标系通常用于定义和控制对象的旋转、缩放和位置，使得操作变得更加直观和模块化。

举个例子：

球体的球心是球体在其局部坐标系下的原点。
假设我们有一个物体，在其局部坐标系下，它的坐标是 (1, 0, 0)，这意味着它相对于物体的中心沿着 x 轴移动了 1 个单位。

局部坐标系与父对象的关系

当物体有父对象时，它的局部坐标系的位置、旋转、缩放等变换是相对于父对象的坐标系来定义的。也就是说，局部坐标系的原点是相对于父物体的位置、旋转、缩放的变换结果。即使物体的局部坐标是相对于它自己的几何中心来定义的，但父物体的变换会影响物体的位置、旋转等属性的最终值。

举个例子：

如果父物体的位置是 (5, 0, 0)，旋转了 45 度，并且子物体的局部坐标是 (1, 0, 0)，那么子物体的世界坐标就会根据父物体的变换(这个例子中为旋转)来计算，而不再是简单的 (1, 0, 0)。如果父物体没有变换，子物体的世界坐标将是 (6, 0, 0)。

const parent = new THREE.Object3D();
const child = new THREE.Mesh(new THREE.BoxGeometry(1, 1, 1), new THREE.MeshBasicMaterial({ color: 0x00ff00 }));

// 物体B（父物体）的坐标
parent.position.set(5, 0, 0);  // 父物体的位置是 (2, 0, 0)
parent.rotation.y = THREE.MathUtils.degToRad(45); // 将角度转换为弧度
// 物体A（子物体）的局部坐标
child.position.set(1, 0, 0);  // 子物体相对于父物体的位置是 (1, 0, 0)

parent.add(child);
scene.add(parent);

// 计算子物体的世界坐标
const worldPosition = new THREE.Vector3();
child.getWorldPosition(worldPosition);

//如果父物体没有旋转（parent.rotation.y = 0），世界坐标将是：Vector3 {x: 6, y: 0, z: 0}
console.log('子物体的世界坐标:', worldPosition);

没有父物体时的局部坐标系

如果物体没有父物体，那么它的局部坐标系直接对应于世界坐标系。也就是说，在这种情况下，物体的局部坐标就是物体在世界坐标系中的位置。

世界坐标系

为什么需要世界坐标系？

考虑这样一个场景：假如一个场景中有一个房子和一个人，它们可能有各自的局部坐标系。如果没有统一的参考系(世界坐标系)，就无法明确房子和人之间的相对距离和位置。

世界坐标系是整个三维场景的全局坐标系，它用于描述场景中所有对象的位置、旋转和缩放。所有对象都可以通过设置相对于世界坐标系的变换（如位置、旋转、缩放）来定位。

特点：全局坐标系，所有对象的位置最终都可以转换到这个坐标系中。
原点：通常在 (0, 0, 0)。
用途：用来表示场景中所有物体在整个世界中的位置和方向。

相机坐标系

相机坐标系是一种以相机为原点的局部坐标系，用于描述场景中物体相对于相机的位置和方向。它在3D图形学和渲染中至关重要，特别是在投影、裁剪、光线追踪和可视化计算等方面。

在3D场景中，渲染的内容由相机的视角决定：

相机坐标系以相机为原点，提供了一种简单的方式来定义“从相机(模拟人眼)看到的世界”：
相机坐标系的-Z轴(Z轴负半轴)：表示相机的观察方向。
相机坐标系的+X和+Y轴：定义了相机视野的左右和上下方向。
通过相机坐标系，可以用直观的方式描述物体在相机视野中的位置。

例子：假如在世界坐标系上有一个点位置为(0, 0, 1)，相机位于(0, 0, 2)，那这个点转换到相机坐标系(观察方向沿-Z轴)的坐标为(0, 0, -1)。

相机坐标系的主要作用是简化3D渲染过程，提供一个基于观察者（相机）位置的参考框架。它让投影、裁剪、渲染更高效，并且模拟了人类视觉的自然方式，使场景开发更加直观。

裁剪坐标系与归一化设备坐标系

裁剪坐标系是对视图坐标系的一种补充和约束，用于模拟人眼的有限视觉范围，就像我们通过窗户去观察世界，只有位于可视空间内(通过窗户观察能看到)的实体会被绘制，超出范围的部分会被裁剪，这便是裁剪坐标系的由来。

在 OpenGL/WebGL/Three.js 等常见的图形学渲染管线中，经过模型变换（将物体从局部坐标变换到世界坐标）、视图变换（将世界坐标变换到相机坐标）、以及投影变换（将三维坐标映射到视锥或正交空间）之后，顶点会被表示为四维齐次坐标 (x, y, z, w)(所谓“齐次”，意思是当把齐次坐标的前几位除以最后一个分量 w 时，能得到原本的 2D/3D 坐标。也就是说 $(x,\,y,\,z,\,w)$ 和 $(x/w, y/w, z/w, 1)$ 说代表同一个“实际点”——前提是 $w \neq 0$ )。此时的坐标系通常被称为 “裁剪坐标系” 。

裁剪坐标系

顶点在这个坐标系中，将被执行视锥裁剪（或正交裁剪）。也就是说，会根据以下规则判断顶点（或图元）是否在可视范围内：

$-w \leq x \leq w, \; -w \leq y \leq w, \; -w \leq z \leq w$

若完全超出该范围，则图元会被丢弃或进行部分裁剪（或生成新的顶点等）。

之所以要用四维齐次坐标 (x, y, z, w)，是为了更好地表示透视投影、以及便于进行裁剪操作。只有通过这样的齐次坐标系，才能用线性方式表达“视锥”或“正交体”的边界。

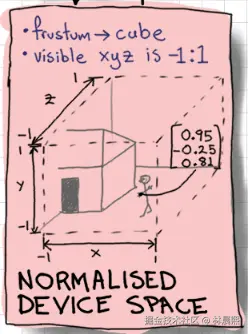

归一化 设备坐标（(Normalized Device Coordinates）
- 很多教程会把 $[-1, 1]^3$ 的立方体称作“裁剪空间立方体”，并说“超出该范围就会被丢弃”。
- 但更严谨的做法是：
  - 先在四维齐次坐标系（也就是裁剪坐标系）中做初步裁剪，检查 $-w \le x \le w$ 等条件。
  - 然后对保留的顶点进行透视除法（Perspective Divide）：
- $x_{ndc} = \frac{x}{w},\quad y_{ndc} = \frac{y}{w},\quad z_{ndc} = \frac{z}{w}.$
- 得到的 $(x_{ndc}, y_{ndc}, z_{ndc})$ 就落在 $[-1, 1]^3$ 的空间内，这才是 NDC（归一化 设备坐标）。
- - 之所以常把 NDC（ $[-1, 1]^3$ 区域）也称作“裁剪空间”，主要是为了教学和概念简化——在很多实践中，最终能不能被渲染出来，往往就是看顶点是否落在这个 $[-1, 1]^3$ 的区域里。

裁剪坐标系是渲染管线的一个阶段性坐标系，它的核心作用是：在顶点进入屏幕之前，对其可视范围做初步过滤或分割，从而减少后续的运算开销并确定哪些顶点可以进入最终的可见区域。

屏幕(视口)坐标系

屏幕坐标系用于将三维世界中的点映射到二维屏幕上。这是我们通常所说的“像素坐标”，也就是浏览器的窗口或Canvas上的显示坐标系。其坐标原点通常位于屏幕的左上角，X 轴向右，Y 轴向下。

屏幕坐标系是二维的，使用像素作为单位。
原点通常为 (0, 0)，位于屏幕(或Canvas)的左上角。
用来表示屏幕上的图形位置、鼠标点击位置等。

视口变换公式

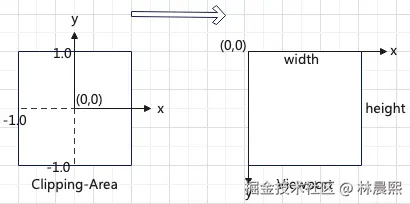

默认情况下，裁剪区域是一个以原点为中心的 2x2 的正方形(XY平面，Z 轴主要用于深度缓冲区和绘制顺序，不直接影响屏幕坐标的平面映射)，其坐标范围是从 (-1, -1) 到 (1, 1)。

从 NDC 到 屏幕坐标，常用公式(原点在左上角)是：

$x_{\text{screen}} = \frac{x_{\text{ndc}} + 1}{2} \times \mathrm{canvasWidth}, \quad y_{\text{screen}} = \frac{-\,y_{\text{ndc}} + 1}{2} \times \mathrm{canvasHeight}.$

也有些环境中（如传统 OpenGL）默认把 (0,0) 放在左下角，这时映射公式会略有差异。

Three.js 并不会自动给你物体的“屏幕坐标”，但可以用内置方法 ( Vector3.project(camera) ) 或自己手动做数学运算来得到。典型做法是：

function getScreenPosition(object, camera, renderer) {
  // 1. 取物体在世界空间中的位置
  const pos = new THREE.Vector3();
  pos.setFromMatrixPosition(object.matrixWorld);

  // 2. 用 camera 的投影将该向量转换到 NDC
  pos.project(camera); // 等效于手动做 裁剪坐标 -> 透视除法

  // 3. 把 NDC 映射到 [0, width], [0, height] 屏幕坐标
  const width  = renderer.domElement.width;
  const height = renderer.domElement.height;

  // x: ( [-1,1] -> [0, width] )
  const x = ( pos.x + 1 ) / 2 * width;

  // y: ( [-1,1] -> [0, height] ) 但要注意 Y 方向的翻转
  const y = ( -pos.y + 1 ) / 2 * height;

  return { x, y };
}

这样你就能得到与浏览器实际像素对应的 (x, y)。这在制作 3D 中的 2D label、 UI 、点击拾取等功能时非常常用。
