字库芯片: GT30L24A3W
MCU:STM32F429
LVGL版本:V8.4
一、实现gt_read_data() 和 r_dat_bat()
请参考下面视频
如何在32位MCU上使用高通点阵字库_哔哩哔哩_bilibili
高通字库使用教程(1)硬件链接与注意事项部分_哔哩哔哩_bilibili
高通字库使用教程(2)SPI底层函数使用_哔哩哔哩_bilibili
高通字库使用教程(3)SPI底层函数验证_哔哩哔哩_bilibili
高通字库使用教程(4)关于库函数的讲解_哔哩哔哩_bilibili
二、移植

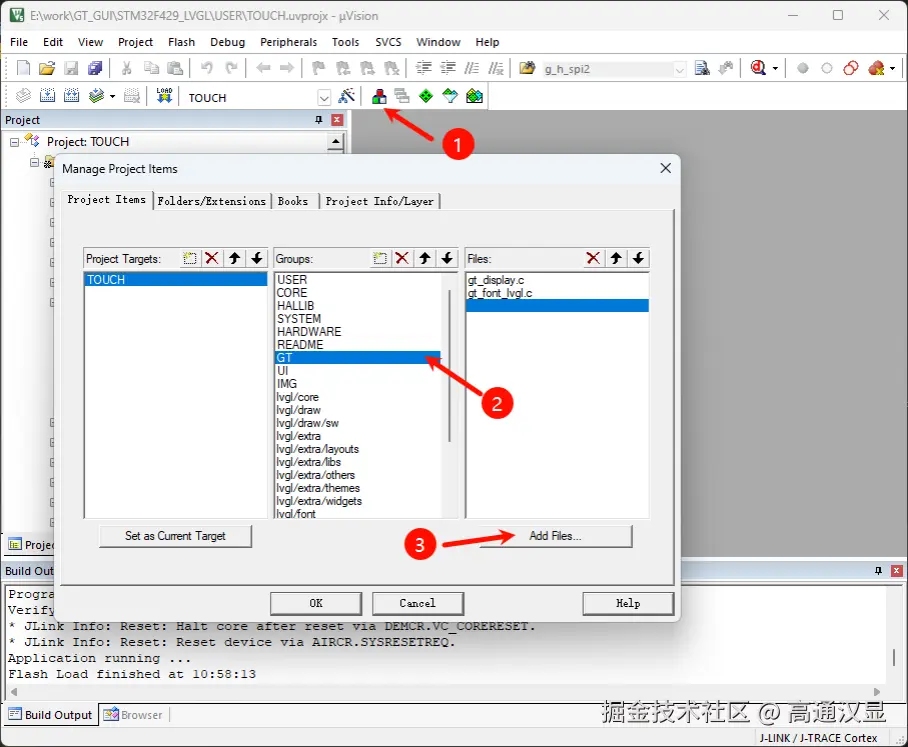

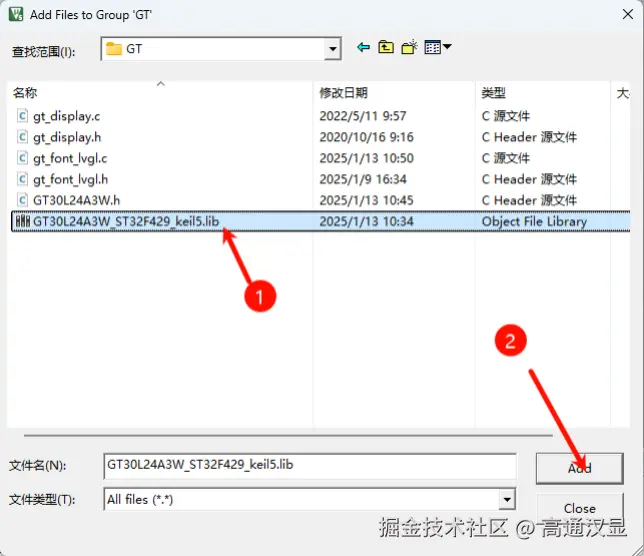

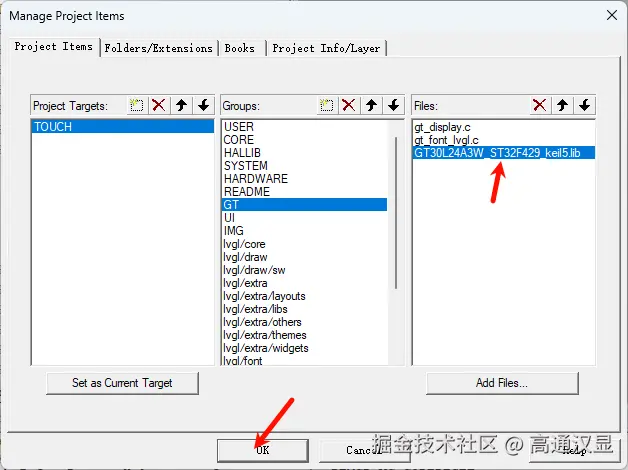

1、添加库文件（.lib 或 .a 文件）到LVGL项目工程中
2、初始化字库
返回值大于0即为初始化成功
int ret = GT_Font_Init();
printf("font init:%d\r\n",ret);
3、定义 1v_font_t 变量
const lv_font_t gt30l24a3w_montserrat_16 = {
#else
lv_font_t gt30l24a3w_montserrat_16 = {
#endif
.get_glyph_dsc = _get_gt_font_glyph_dsc_16, /*Function pointer to get
glyph's data*/
.get_glyph_bitmap = _get_gt_font_bitmap_fmt_txt_16, /*Function pointer to
get glyph's bitmap*/
.line_height = 16, /*The maximum line height required by the font*/
.base_line = 3, /*Baseline measured from the bottom of the
line*/
#if !(LVGL_VERSION_MAJOR == 6 && LVGL_VERSION_MINOR == 0)
.subpx = LV_FONT_SUBPX_NONE,
#endif
#if LV_VERSION_CHECK(7, 4, 0) || LVGL_VERSION_MAJOR >= 8
.underline_position = -1,
.underline_thickness = 1,
#endif
.dsc = &font_dsc /*The custom font data. Will be accessed by
`get_glyph_bitmap/dsc` */
};
4、定义1v_font_fmt_txt_dsc_t变量
/*Store all the custom data of the font*/
static lv_font_fmt_txt_glyph_cache_t cache;
static const lv_font_fmt_txt_dsc_t font_dsc = {
#else
static lv_font_fmt_txt_dsc_t font_dsc = {
#endif
.glyph_bitmap = glyph_bitmap, // 数据存储数组，最小为一个文字大小 static unsigned
char glyph_bitmap[130] = {0};
.glyph_dsc = NULL,//glyph_dsc,
.bpp = 1,
.cmaps = NULL,
.kern_dsc = NULL,
.kern_scale = 0,
.cmap_num = 0,
.kern_classes = 0,
.bitmap_format = 0,
#if LV_VERSION_CHECK(8, 0, 0)
.cache = &cache
#endif
};
5、实现_get_gt_font_glyph_dsc_16()函数
lv_font_glyph_dsc_t * dsc_out, uint32_t unicode_letter,
uint32_t unicode_letter_next)
{
lv_font_fmt_txt_dsc_t * fdsc = (lv_font_fmt_txt_dsc_t *)font->dsc;
if(unicode_letter >= 0x20 && unicode_letter < 0x80){
dsc_out->adv_w = 8; // 文字的实际宽度
dsc_out->box_w = 8; // 文字的显示宽度
dsc_out->ofs_y = -2; // 文字的显示位置偏移
}
else{
dsc_out->adv_w = 16; // 文字的实际宽度
dsc_out->box_w = 16; // 文字的显示宽度
dsc_out->ofs_y = 0; // 文字的显示位置偏移
}
dsc_out->box_h = 16; // 文字的显示高度
dsc_out->ofs_x = 0; // 文字的显示位置偏移
dsc_out->bpp = 1; // 文字的位深
dsc_out->is_placeholder = false; // 是否是占位符
return true;
}
6、实现_get_gt_font_bitmap_fmt_txt_16 函数
uint32_t unicode_letter)
{
lv_font_fmt_txt_dsc_t * fdsc = (lv_font_fmt_txt_dsc_t *)font->dsc;
if(fdsc->bitmap_format == LV_FONT_FMT_TXT_PLAIN) {
if(unicode_letter >= 0x20 && unicode_letter < 0x80){
// 读取 ASCII 字符
ASCII_GetData(unicode_letter, ASCII_8X16, &fdsc->glyph_bitmap[0]);
return &fdsc->glyph_bitmap[0];
}
else{
#if 01
// Unicode 转换为 GBK 编码
uint32_t gbk = U2G(unicode_letter);
if(0 == gbk){
return NULL;
}
// 读取 GBK 字符
gt_16_GetData((gbk >> 8)&0xFF, gbk & 0xFF, &fdsc->glyph_bitmap[0]);
#else
U2G_GetData_16X16(unicode_letter, &fdsc->glyph_bitmap[0]);
#endif
return &fdsc->glyph_bitmap[0];
}
}
return NULL;
}
7、使用
1v_obj_set_style_text_font(1abe1,>30124a3w_montserrat_16，0)
