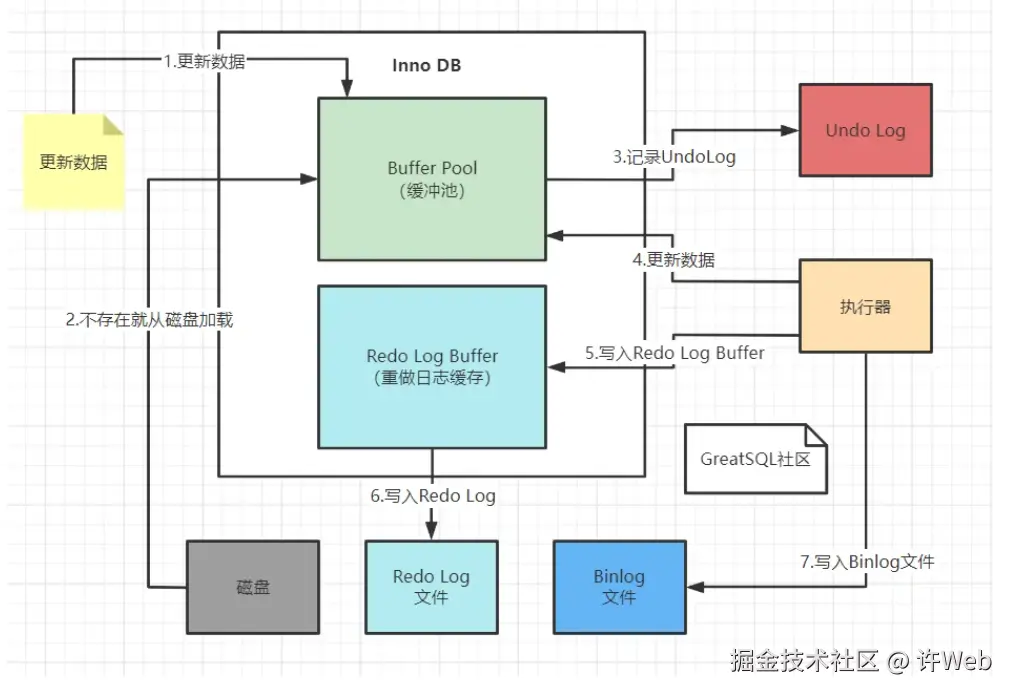

流程图
Undo log 概念
Undo log是逻辑日记、回滚日记。比如一条修改+3的逻辑语句，Undo log会记录对应一条-3的逻辑日记，一条插入语句则会记录一条删除语句，这样发生错误时，根据执行Undo log就可以回滚到事务之前的数据状态。
作用
- 回滚数据，当程序发生异常错误时等，根据执行Undo log就可以回滚到事务之前的数据状态，保证原子性，要么成功要么失败。
- MVCC一致性视图：通过Undo log找到对应的数据版本号，是保证MVCC视图的一致性的必要条件。
- 在系统崩溃时，未提交的事务需要通过
Undo Log回滚以确保数据一致性。
Undo log 的存储位置
- 内存：事务开始时，
Undo log记录最初的数据状态，并存储在内存中。 - 磁盘：当内存中的
Undo log需要持久化时，写入到磁盘中的undo tablespace
Undo Log 的类型
根据操作类型，Undo Log 主要分为以下两种：
-
Insert Undo Log：
- 用于记录事务中新增记录的操作。
- 事务未提交前，如果新增的记录被回滚，则通过
Insert Undo Log删除记录。 - 提交后，
Insert Undo Log通常会立即被清理（因为不会被 MVCC 使用）。
-
Update Undo Log：
- 用于记录事务中更新或删除记录前的旧数据版本。
- 提供 MVCC 支持，为未提交事务或快照读提供一致性视图。
- 需要等所有事务不再访问该版本时，由
Purge线程清理
Undo Log 的清理机制
-
事务提交后清理：
- 对于
Insert Undo Log，事务提交后可以立即清理。 - 对于
Update Undo Log，清理需要等待不再有其他事务访问它。
- 对于
-
Purge 线程：
- 专门用于清理不再使用的
Undo Log。 Purge线程会定期检查是否有可以清理的Undo Log。
- 专门用于清理不再使用的
Undo Log 的工作流程
1. 事务开始
- 当事务开始修改数据时，InnoDB 会先记录被修改数据的当前状态到
Undo Log中。 Undo Log与事务 ID 绑定，用于区分不同事务的操作。
2. 数据修改
-
修改数据时：
- 将数据页加载到缓冲池中进行操作。
- 在
Undo Log中记录被修改数据的快照（旧值）。 - 修改后的新值写入缓冲池，并通过
redo log保证提交后的持久化。
3. 事务提交
Undo Log不会立即删除，提交后的数据可能仍然被其他事务需要（MVCC）。- 对于
Insert Undo Log，通常在事务提交后即可清理。 - 对于
Update Undo Log，需要等待所有引用该版本的事务结束，由后台的Purge线程清理。
4. 事务回滚
- 如果事务需要回滚，InnoDB 会通过
Undo Log中存储的旧版本数据，将数据恢复到修改前的状态。
5. MVCC 的支持
- 快照读时，读取数据时如果遇到未提交的事务(Read View中的活跃事务集合列表判断)，会通过
Undo Log查找旧版本，直到找到事务开始时的一致性版本。
undo log和redo log的举例：
假设有A、B两个数据，值分别为1,2。
- 事务开始
- 记录A=1 到undo log中
- 修改A=3记录到redo log
- 记录B=2 到undo log中
- 修改B=4记录到redolog
- 将undo log写到磁盘 -------undo log持久化
- redo log写入到磁盘 ----- redo log持久化
- bin log写入到磁盘 ----- binlog持久化
- 将数据写到磁盘 -------数据持久化
- 事务提交 -------提交事务
