这一节来介绍一下基本门电路的实现，首先看一下最基本的与非门。
与非门特性是跟与门相反，与门是当A B输入为1的时候输出为1其他情况输出为0，而与非门正好相反，当A B输入为1的时候输出为0其他情况输出为1。

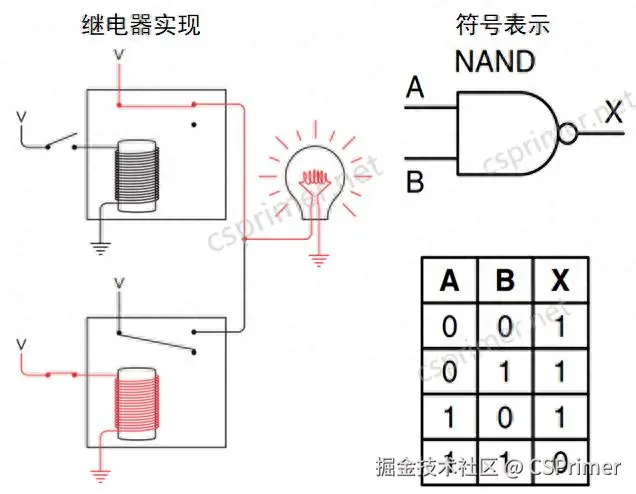

我们可以使用继电器来实现，如下图，当左边的两个开关闭合的时候，相当于A B输入为1，两个弹片都被拉下来，那么灯泡这边输出的是0，灯会变灭，其他A B的输入情况总有一个弹片没有被拉下来，那么这时候电源跟输出导通，输出的就是1，灯亮。
也可以使用晶体管来实现，如下图，它由两个NMOS管串联跟两个PMOS管并联构成，NMOS管是当gate输入高电压的时候导通，PMOS管是当gate输入低电压的时候导通，
这两个NMOS管它的源极是接地输入的是0，这两个PMOS管它的源极是接电源的所以输入的是1，右边Y是输出。(不清楚晶体管特性可以看上一篇文章：计算机系统概述)
我们来推导一下，当A B都为1的时候那么两个NMOS管是导通的，所以它们的输出就跟接地是一样，输出的是0，然后当A B为1的时候，两个PMOS管是没有导通的，所以它们的输出对最终的输出Y就不会产生影响，那么输出就是0。
其他情况就是当A B其中一个为0的时候，那么这两个PMOS管总有一个是导通的，那么Y输出的就是1，然后当A B其中一个为0的时候，那么这两个NMOS管总有一个是不导通的，所以它们的输出就不是通的，那么对最终的输出Y就不会产生影响，所以输出最终是1。

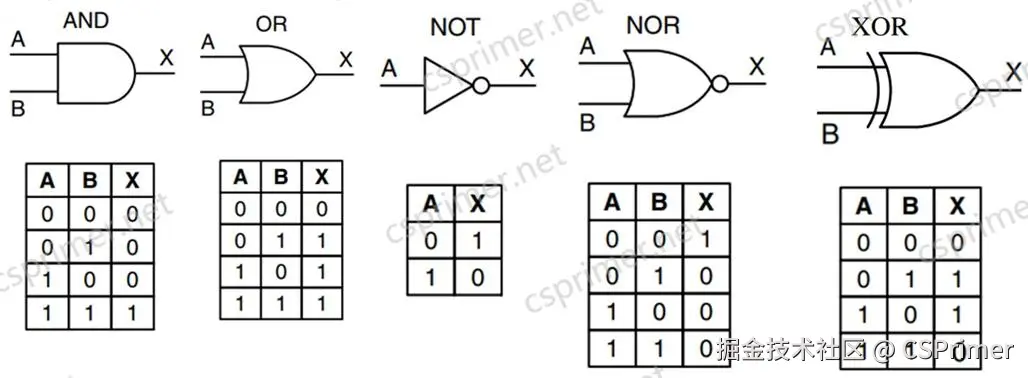

除了与非门，还有其他的一些门电路，与(AND)，或(OR)，非(NOT)，或非门(NOR)，异或门(XOR)，我们稍微在这里记一下这些门电路的符号，我们后面会直接使用符号。
与非门就是在与门后面加一个圆圈，或非门是在或门后面加一个圆圈，
或非门特性是跟或门正好相反，或门是当A B其中一个为1的时候输出为1，其他情况输出0，而或非门正好相反，当A B其中一个为1的时候输出是0，其他情况输出为1。
异或门是在或门前面加一个半圆，异或门的特性是当A B相同时输出为0，当A B不同时输出为1。
这些基本的门电路都可以使用与非门来构造，我们稍后会看到。
那我们这里思考一下，为什么两个输入0 0能够输出1呢，输入0就代表没有电流，输出1就代表有电流，那么两个输入都没有电流怎么会凭空产生电流呢？
最早之前设计电路都是通过焊接的方式把多个晶体管连接起来，如果晶体管的数量比较少，几百个,几千个这样做还可以实现，但现在CPU中有几十亿个晶体管，如果还采用这种方式就不太现实。
所以现在设计电路跟设计软件一样都使用编程语言来设计，然后把语言再转换成实际的硬件电路，那么设计硬件电路的语言被称为硬件描述语言HDL。
常见的HDL有verilog跟VHDL，我们会使用verilog来设计电路，下面就是verilog例子，首先定义一个模块test，定义输入a,b,c和输出sum，然后在模块内部使用门电路的组合来描述这个模块的结构，
在verilog里面语句的前后顺序是没有关系的，它只是描述这些门电路之间是怎么连接的，比如下面的代码，g1这个异或门,它的输入是a b输出是s1，g1是连接到g4这个与门的，g1的输出s1作为g4的输入，然后g4是连接到g5的，g4的输出c2是作为g5的输入，所以你去改变这些语句的前后顺序是不会去改变这种连接顺序的。
除了使用这种门电路来描述，还可以使用更高级的语言，类似c语言的语法来描述，这样你编写代码效率就会更高一些，但是这种c语言的描述最终也是转换成门电路的描述形式。
因为我们主要是学习原理，并且我们设计的CPU也不复杂，所以我们只会使用门电路来描述。
verilog代码编写完成以后我们可以使用仿真软件模拟电路的运行情况，验证电路的正确性，我们会使用iverilog这个比较轻量级的软件来仿真验证，通过sudo apt-get install iverilog安装。
仿真验证完成以后我们就使用综合器把verilog代码转换成实际的电路表示，也称为网表，然后烧写到FPGA开发板中去验证，从而检查我们的代码是否有正确的转换成硬件电路的结构和行为，是否满足实际的需求和性能要求。
FPGA的全称是现场可编程门阵列，也就是说它可以通过编程来改变硬件的结构，一般电路在设计好以后就不能再改变了，除非你手动再去焊接，那么这就不叫可编程了。
比如下面的电路，当a b c输入为0的时候，它经过一些门电路输出为0，那么设计好以后你就无法再去改变这个逻辑，

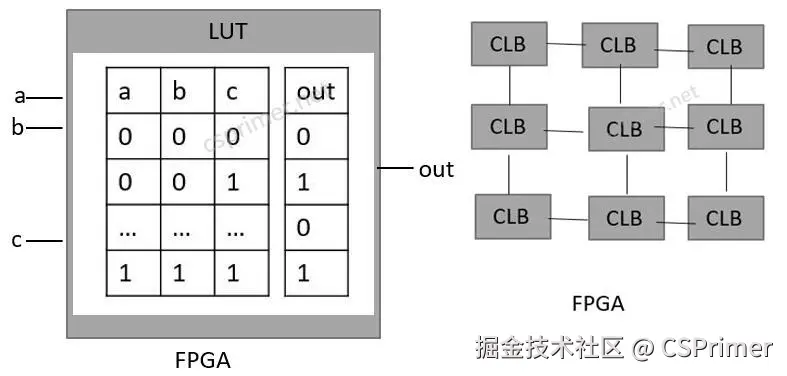

而FPGA是基于一种查找表的结构，叫做LUT， LUT本质上是一个RAM，RAM的内容是可以修改的，可以通过地址来寻址，我们可以把a b c的输入比如都输入0作为RAM的地址，
下图在000这个地方存储的是0，那么它输出out就是0，然后我们可以改变000这个地址存储的值，把它改成1，那么它输出就是1。
前面通过verilog转换成的网表就是下载到LUT中，去配置LUT里面的内容，这样我们就可以在不改变硬件焊接结构的情况下去实现不同的逻辑，然后我们把多个LUT跟寄存器组合起来叫做CLB，再把多个CLB组合起来构成的就是FPGA内部的大致结构。
我们看怎么使用verilog来实现与非门，首先定义一个与非门的模块Nand，定义输入是a b输出是out，
它有两个NMOS管串联跟两个PMOS管并联构成，看代码第１个NMOS管它的gate输入是b，源极接地所以输入是0，然后输出是o1，第2个NMOS管它的gate接的是a,源极是上一个NMOS管的输出o1，然后输出是out，
这两个PMOS管它的gate分别接的是a b，然后源极接的是电源,所以输入的是1, 输出的是out。
然后对每一个模块，我们都要定义一个对应的测试模块如下面的nand_tb.v，在测试模块首先include被测试的模块nand.v，定义输入值a b，然后调用被测试的模块，
上面的测试代码就模拟了不同的时间阶段，把a b设成不同的值，初始的时候a b是0，过10个时间段,可能是10毫秒10纳秒,把b的值设成１，再过10个时间段把a设成1 b设成0，然后$monitor就是监控输入和输出的值，当a b out其中一个值发生变化的时候就会打印出来。

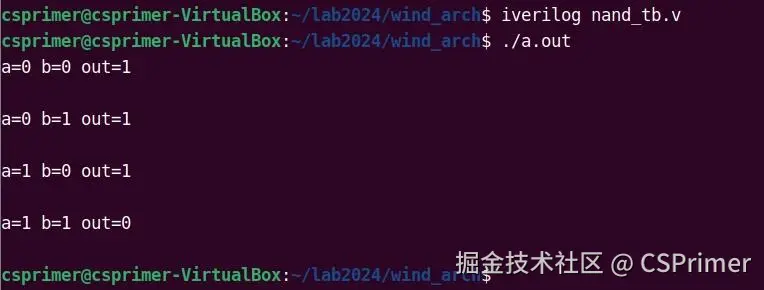

我们使用iverilog编译运行一下，这里要编译测试模块，测试模块会调用被测试的模块，看一下在不同的输入情况下，他的输出是否是满足与非门的特性。

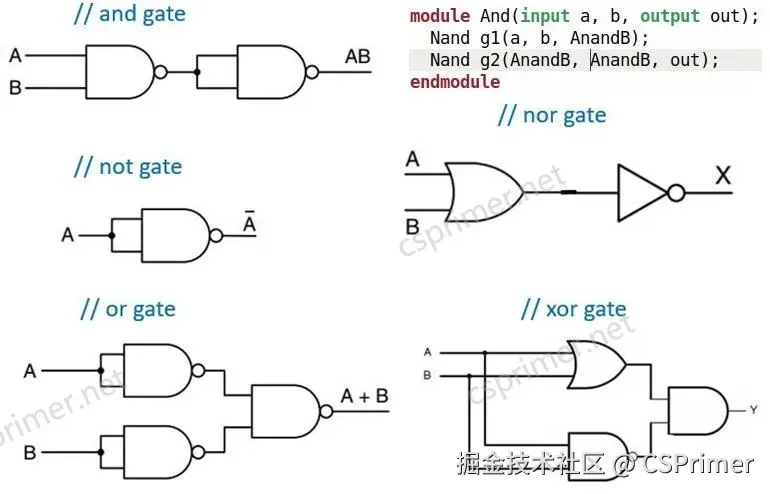

然后其他的门电路都可以使用与非门来实现，比如下面这个与门and gate它就是有两个与非门来连接，第一个与非门的输入是A B输出是AnandB，然后第一个与非门的输出作为第二个与非门的输入，第二个与非门的两个输入都是AnandB然后输出是out。

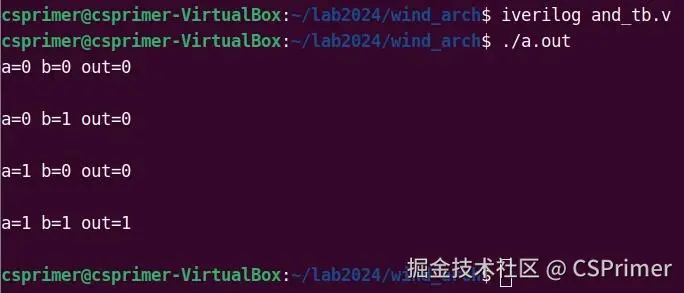

实现完成就编译验证一下，每个模块它都会有一个对应的测试模块，然后其他的模块大家就可以自己去实现一下，就根据上面的电路描述去实现一下也不会太难，
这里只是说这些门电路可以使用与非门来实现，实际中也可以使用更少的晶体管来实现，比如下面这个非门就可以使用两个晶体管来实现。
