架构设计

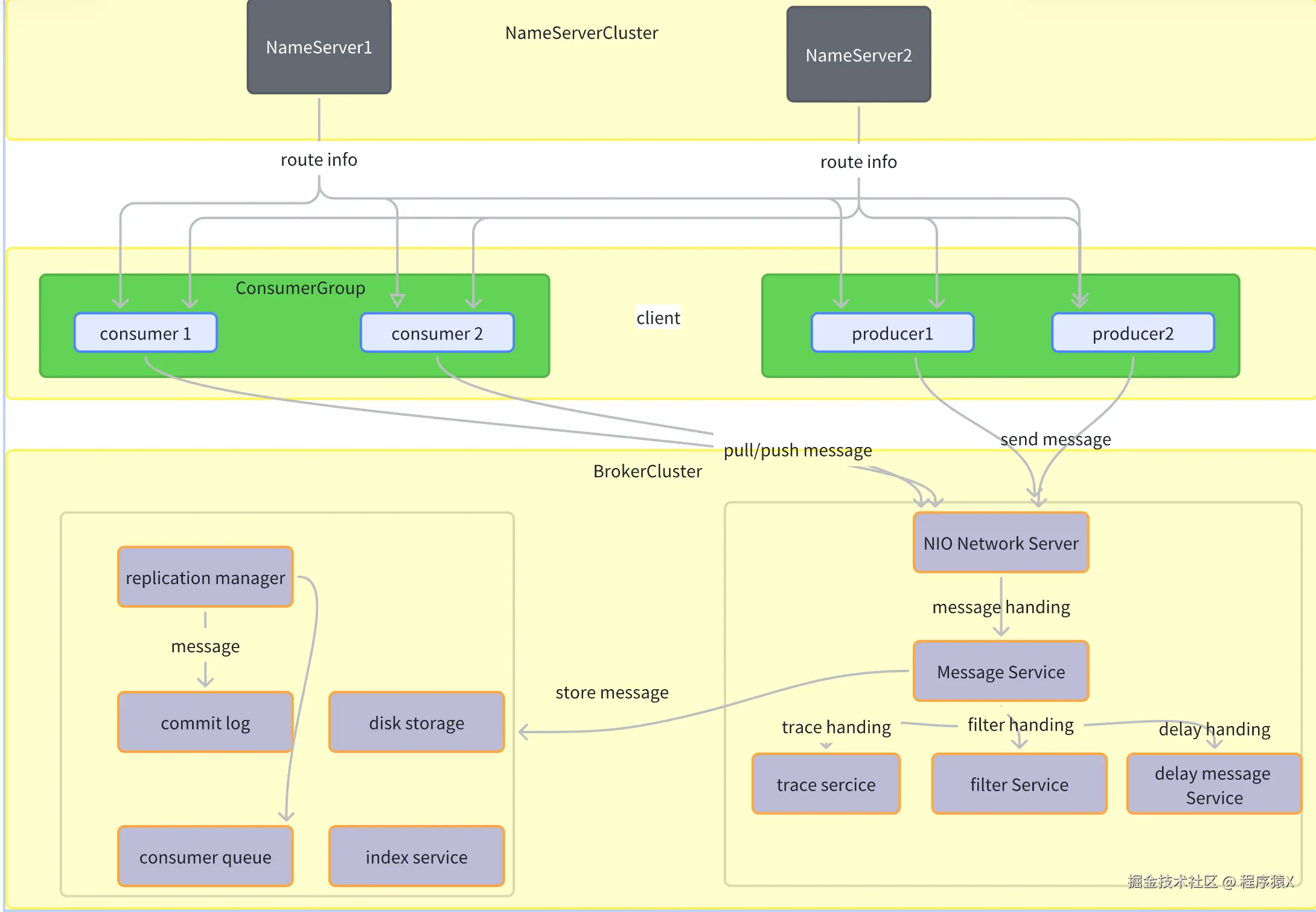

1 技术架构
Client:
-
ProducerGroup:
- 包含多个生产者（P1, P2,..., Pn），负责创建和发送消息。生产者会将消息发送到 Broker 集群中，发送时会根据 NameServer 提供的路由信息找到合适的 Broker 进行消息投递。
- 生产者可以使用不同的发送模式，如同步发送、异步发送或单向发送，以满足不同的性能和可靠性要求。
-
ConsumerGroup:
-
包含多个消费者（C1, C2,..., Cn），负责从 Broker 集群中拉取或接收推送的消息进行消费。
-
消费者可以通过拉取模式（Pull）或 Broker 的主动推送模式（Push）来获取消息，消费完成后可以向 Broker 发送确认信息，以确保消息的可靠消费。
-
Server:
-
NameServerCluster:
- 由多个 NameServer 实例（NS1, NS2,..., NSn）组成，是一个轻量级的服务集群。
- 主要功能是维护 Broker 集群的元数据信息，包括 Broker 的地址、主题信息、队列信息等，并为生产者和消费者提供路由信息。
- 生产者和消费者会定期向 NameServer 集群拉取最新的路由信息，确保消息的准确发送和接收。
-
BrokerCluster:
-
由多个 Broker 组成，是消息存储和服务的核心部分。
-
Broker1, Broker2,..., Brokern:
-
StorageModule:

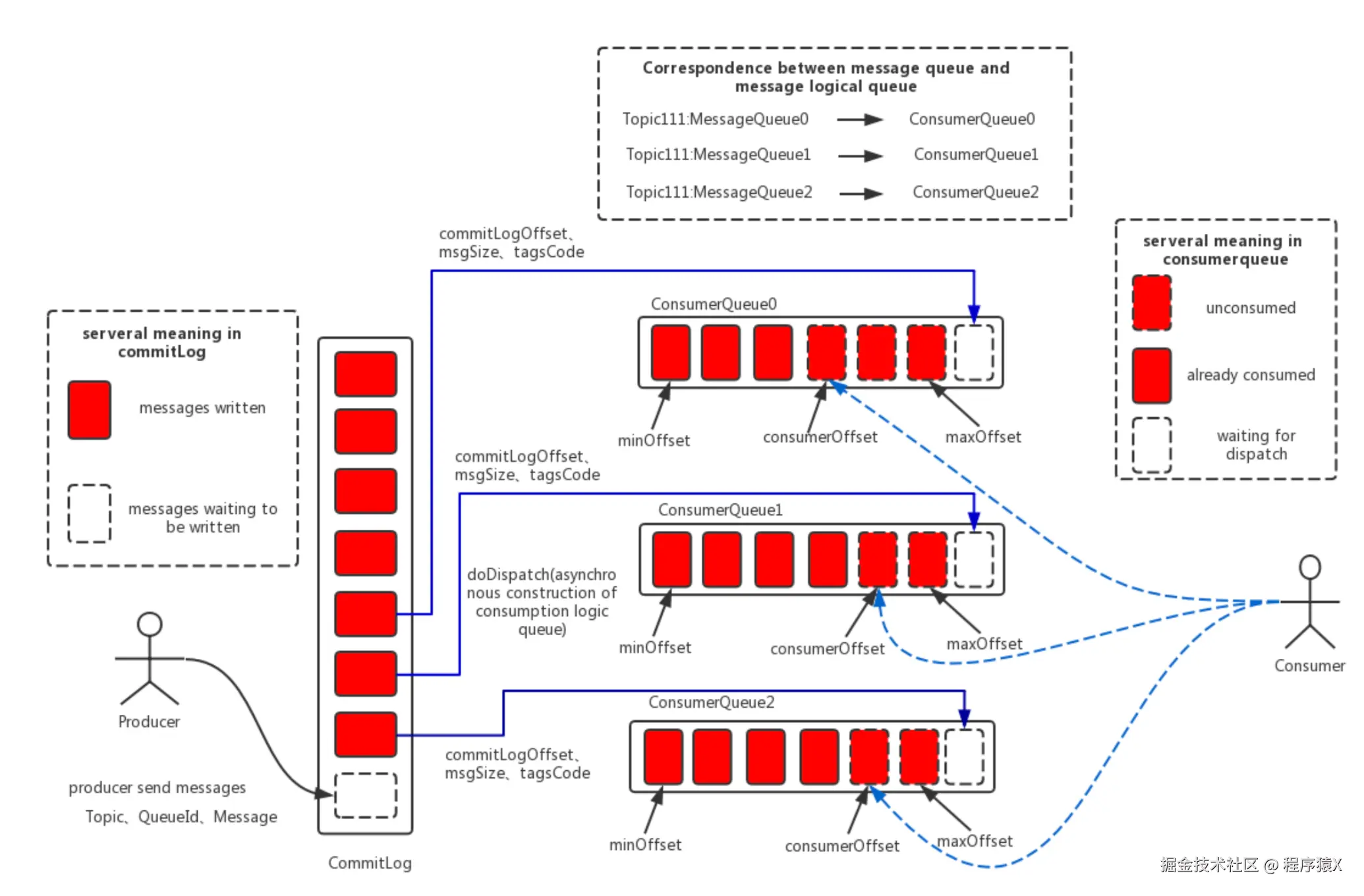

- Commit Log: 是存储消息的物理文件，所有消息按顺序存储在此，保证了存储的高性能和顺序性，确保了消息的快速写入和持久化。
- Consumer Queue: 存储消息的逻辑队列，为消费者提供了逻辑上的消费队列，方便消息的消费和管理。
- Index Service: 提供消息的索引服务，便于根据消息的各种属性（如消息 ID、消息关键字等）快速查找消息。
- Disk Storage: 负责将 Commit Log 和 Consumer Queue 存储在磁盘上，实现消息的持久化存储。
-
NetworkModule:
- NIO Network Server: 基于 NIO 的网络服务器，提供高效的网络通信服务，负责与生产者和消费者进行网络通信，接收和发送消息。
-
ServiceModule:
- Message Service: 负责消息的接收、存储和转发等核心操作，将接收到的消息存储到 StorageModule 中，并将消息分发给消费者。
- Transaction Log Service: 处理事务消息，保证事务消息的原子性、一致性、隔离性和持久性，包括事务消息的存储、提交和回滚等操作。
- Delay Message Service: 处理延迟消息，根据消息的延迟时间将消息存储和调度，在延迟时间到达后将消息发送到相应的队列进行消费。
- Filter Service: 提供消息过滤功能，允许消费者根据不同的过滤条件（如消息标签、消息属性等）来选择性地接收消息，提高消息消费的灵活性。
- Trace Service: 对消息的流转进行跟踪，记录消息从生产者到消费者的完整链路信息，便于系统的监控和问题排查。
-
ReplicationModule:
- Replication Manager: 负责在 Broker 之间进行消息的复制操作，确保消息的冗余和高可用性。当一个 Broker 存储消息时，会将消息复制到其他 Broker 上，防止数据丢失和提高系统的容错性。
-
-
通过这样的架构，Apache RocketMQ实现了高可用、高性能、高可扩展的消息传递系统，支持多种消息类型和复杂的业务场景，同时提供了强大的消息存储、服务和管理功能，确保消息在分布式环境中的可靠传递和处理。
RocketMQ 网络部署特点
-
NameServer是一个几乎无状态节点，可集群部署，节点之间无任何信息同步。
-
Broker部署相对复杂，Broker分为Master与Slave，一个Master可以对应多个Slave，但是一个Slave只能对应一个Master，Master与Slave 的对应关系通过指定相同的BrokerName，不同的BrokerId 来定义，BrokerId为0表示Master，非0表示Slave。Master也可以部署多个。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信息到所有NameServer。 注意：当前RocketMQ版本在部署架构上支持一Master多Slave，但只有BrokerId=1的从服务器才会参与消息的读负载。
-
Producer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer获取Topic路由信息，并向提供Topic 服务的Master建立长连接，且定时向Master发送心跳。Producer完全无状态，可集群部署。
-
Consumer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer获取Topic路由信息，并向提供Topic服务的Master、Slave建立长连接，且定时向Master、Slave发送心跳。Consumer既可以从Master订阅消息，也可以从Slave订阅消息，消费者在向Master拉取消息时，Master服务器会根据拉取偏移量与最大偏移量的距离（判断是否读老消息，产生读I/O），以及从服务器是否可读等因素建议下一次是从Master还是Slave拉取。
集群工作流程：
- 启动NameServer，NameServer起来后监听端口，等待Broker、Producer、Consumer连上来，相当于一个路由控制中心。
- Broker启动，跟所有的NameServer保持长连接，定时发送心跳包。心跳包中包含当前Broker信息(IP+端口等)以及存储所有Topic信息。注册成功后，NameServer集群中就有Topic跟Broker的映射关系。
- 收发消息前，先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，也可以在发送消息时自动创建Topic。
- Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获取当前发送的Topic存在哪些Broker上，轮询从队列列表中选择一个队列，然后与队列所在的Broker建立长连接从而向Broker发消息。
- Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，开始消费消息。
